Неисправен регулятор давления топлива: симптомы

Как проверить давление в топливной рампе ВАЗ 2114

Для того чтобы узнать, какой уровень напора бензина поддерживается перед форсунками надо выяснить, где находится ТР, осмотреть шланги подвода топлива к РДТ и «обратки», то есть шланга, через который сливается излишек бензина в топливный бак. С этими трубками надо будет работать при замере напора бензина в ТР. Кроме того, надо подготовить необходимый инструмент и материалы:

  • манометр, для измерений лучше всего брать механический, с наименее возможными показаниями — 7-10 кг/см.кв., потому что манометр с большими показаниями будет давать большую погрешность в измерениях;
  • шланг, который может работать под большим напором, желательно топливный или кислородный, с внутренним диаметром 8 — 9 мм
  • 2 — 4 хомута для закрепления шлангов
  • отвертку и плоскогубцы
  • колпачок для скручивания ниппелей в автомобильных шинах
  • емкость, желательно широкую, для сбора топлива при его стравливании в ТР
  • ветошь

Замер давления в топливной рампе необходимо проводить в четырех режимах:

  • при включенном зажигании — в этом режиме давление должно быть не менее 2,9-3,0 кг/см.кв.
  • в режиме малых оборотов или холостого хода — напор не меньше 2,5 кг/см.кв.
  • с отсоединенным шлангом от РДТ — давление поддерживается в пределах 3,3 кг/см.кв.
  • с пережатым шлангом обратного слива излишков топлива в бак — напор вырастает до 7,0 кг/см.кв.
  • при перегазовке — скачкообразно возрастает до трех и затем падает до двух с половиной атмосфер

После того как все подготовлено, можно приступать к работе.

  1. В один конец приготовленного шланга вставить манометр и плотно закрепить соединение хомутом.
  2. На штуцере давления топлива, находящемся в свободном торце ТР, обратном тому, на котором расположен РДТ, открутить пластмассовый колпачок прикрывающий ниппель.
  3. Подставить пустую емкость для сбора бензина и нажатием колпачка для скручивания ниппелей стравить остаточное давление в топливной рампе;
  4. Не убирая емкости, выкрутить ниппель с помощью все того же колпачка. Запирающий ниппель абсолютно идентичен тем, которые устанавливаются в автомобильных колесах.
  5. После этого надеть на штуцер свободный конец шланга приготовленного для проверки. Перед этим на свободный конец одеть хомут.
  6. Прочно затянуть хомут на штуцере, не допуская подтеканий.
  7. С помощью бензонасоса подкачать топливо в ТР.
  8. Включить зажигание и проверить по манометру давление, создаваемое в полости топливной рампы. Оно должно быть 2,9-3,0 кг/см.кв., не меньше. Если показания падают до нуля, то значит неисправен регулятор давления топлива или обратный клапан бензонасоса.
  9. Следующий этап — это проверка на холостом ходу. Запустить двигатель машины и проверить показания манометра. Стрелка должна быть в положении не менее 2,5 кг/см.кв. Если в этом режиме происходит пульсация до 0,2 атмосфер, то значит надо почистить или заменить фильтр грубой очистки в топливном баке.
  10. Перед тем как замерить давление в топливной рампе для проверки РДТ, необходимо отсоединить от него вакуумный шланг идущий от впускного коллектора. Давление должно вырасти до 3,3 кг/см.кв., значение в 3,0 атмосферы тоже считается допустимым. Если же оно не меняется, или меняется незначительно, то, с большой долей вероятности, отказал топливный насос в топливном баке.
  11. В завершение проверяется давление при отключенной «обратке». Для этого, плоскогубцами пережимается обратный шланг идущий от РДТ к топливному баку, по которому сбрасываются излишки бензина. Напор должен вырасти максимально до 7,0 кг/см.кв. Значение в 6,0 атмосфер считается допустимым, а все что ниже, говорит о сильном износе насоса. Падение менее 4,0 кг/см.кв. говорит о забитости фильтра тонкой очистки или трубопроводов в этой магистрали.

Топливная система современного автомобиля — это важнейшая магистраль, питающая ДВС и обеспечивающая его работоспособность. От ее состояния зависит насколько эффективно и экономично он будет работать, а порой зависит и безопасность всего автомобиля

Поэтому важной задачей для автолюбителя является постоянная профилактика ТС

Вашего автомобиля необходимо добраться в автомастерскую и заплатить 500 рублей. А можно приобрести топливный манометр и адаптер ценой около 1500 рублей и сделать всю эту операцию своими руками. А можно и поколхозить! Подробнее ниже.

На видео ниже измеряется давление в топливной рампе при помощи обычного шинного манометра:

Как поменять РДТ

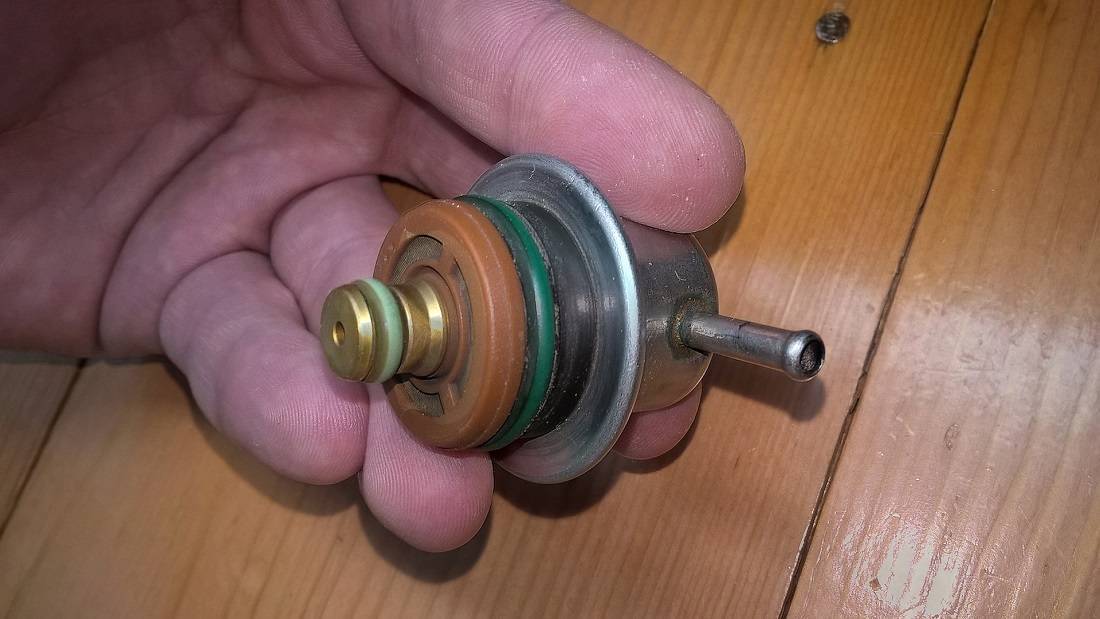

Неисправен регулятор давления топлива: симптомы

РДТ обычно меняют новый, но можно попытаться его отремонтировать. Купить нужный узел можно в любом автомагазине или на одной из интернет-площадок, торгующих запчастями.

Порядок действий:

  1. Найдите под капотом пробку штуцера, контролирующую давление. Открутив ее, выкрутите золотник.
  2. Подсоедините шланг и манометр. Используйте хомут. Максимальное давление – 3,2 Бар.
  3. Открепите шланг от РДТ. При этой процедуре возрастает от 20 до 70 кПа. В противном случае, ремонт оказывается лишним, нужно ставить другой узел.

Неисправен регулятор давления топлива: симптомы

Если РДТ не ремонтопригоден, поставьте вместо него новую деталь:

  1. Открепите вакуумную магистраль. Давление возрастет. Сначала понизьте его, а затем извлеките шланг. Выкрутите гайку на трубке слива, через которую бензин или дизтопливо поступает к регулятору через фильтр.
  2. Открутите крепления узла к рампе. Демонтируйте узел с магистрали, через которую сбрасывается горючее. Извлеките кольцо, оставшееся в рампе, чтобы насадить его на РДТ перед монтированием.
  3. Поставьте новый РДТ и выполните выше описанные действия в зеркальной последовательности. Проверьте, исправен ли новый узел, и завершите сборку. После установки проконтролируйте качество работы нового устройства.

РДТ – миниатюрная, но крайне важная деталь автомобиля. Регулярно проверяя ее готовность к работе, и вовремя меняя, удается предотвратить многие проблемы, с которыми часто сталкиваются автовладельцы.

Популярные статьи  Замена лампочки ближнего света на Лада Калина: что нужно знать

Проверка регулятора давления

Проверить работоспособность рдт ваз 2114 можно при помощи манометра. Его следует подсоединить между штуцером и бензошлангом, отсоединив предварительно вакуумный шланг.

Выполняют подключение в следующем порядке:

  1. Вывинтить пробку штуцера.
  2. Вывинтить золотник из внутренней полости штуцера.
  3. Подключить к штуцеру шланг манометра.
  4. Зафиксировать шланг при помощи хомутика.

Выполняют измерения в четырех различных режимах, при которых давление должно равняться:

  • сразу после включения зажигания — 3 атм или чуть больше;
  • на холостом ходу — около 2,5 атм;
  • при снятой с регулятора трубке давления топлива — 3,3 атм;
  • при полностью пережатом шланге обратного тока — около 7 атм.

Если результаты замеров соответствуют приведенным выше величинам, значит регулятор исправен, если нет — его придется заменить.

В случае, когда под руками нет манометра, можно определить выход из строя устройства и по ряду косвенных признаков, а именно:

  • затрудненный запуск двигателя;
  • нестабильная работа мотора на низких и холостых оборотах. «Подгазовка» практически не прибавляет мощности;
  • резкие скачки оборотов, чаще всего — на холостом ходу;
  • рывки автомашины во время движения, нестабильное поведение на дороге;
  • потеря ускорения и скачки оборотов после переключения передачи;
  • сильное увеличение расхода топлива;
  • следы горючего, подтеки на шлангах топливной системы (при этом, замена шлангов и хомутов не дает нужного результата).

Все эти признаки, тем более проявляющиеся комплексно, являются прямым показанием для замены регулятора давления.

https://www.youtube.com/watch?v=PEMmSVodwLU

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

  1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
  2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
  3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Неисправен регулятор давления топлива: симптомыТретью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

  • цилиндрический корпус с патрубками для подключения подающей и обратной линии;
  • мембрана, соединенная с запирающим штоком;
  • седло клапана;
  • пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Установка нового датчика

Неисправен регулятор давления топлива: симптомы
Перед снятием обязательно стравите давление топлива в рампе. Для этого отключите питание бензонасоса и запустите мотор. Или же аккуратно выкрутите золотник из штуцера в рампе (этот вариант будет более подходящим, если ДВС не запускается совсем). Далее работаете по такой схеме:

Отключаете минусовую клемму от аккумулятора.
Отключаете шланг от вакуумника ВАЗ 2114.
Выкрутите гайки и слейте бензин
Обратите внимание, что в топливной системе еще может оставаться бензин под давлением

Поэтому примите меры предосторожности.
Проведите фиксацию трубки и шайбы.
Выкрутите болт, вкрученный в прижимном элементе.
Снимите прижимной элемент.
Выкручиваете гайку, которая удерживает шланг слива и датчик давления.
Выкрутите болта, соединяющие топливную рампу с датчиком давления.
Проводите демонтаж регулятора давления в системе.

Зачем необходимо это устройство

Регулятор, ответственный за поддержание в системе нормального давления топлива, находится в непосредственном взаимодействии с силовым агрегатом. По местоположению он может располагаться в топливном баке или в рейке (именно там вам удастся найти регулятор, если у вас инжекторный ВАЗ-2115). Причиной выхода из строя этого элемента часто является низкое качество бензина. Если вы заправляетесь на заправках с сильно заниженными ценами, то неудивительно, что очень скоро регулятор выйдет из строя.

Топливо через форсунки поступает к впускному коллектору, и важно, чтобы в этот момент его давление не менялось. Регулятор отмеряет необходимый для работы двигателя объем топлива, а также контролирует показатели давления в топливной рейке и впускном коллекторе

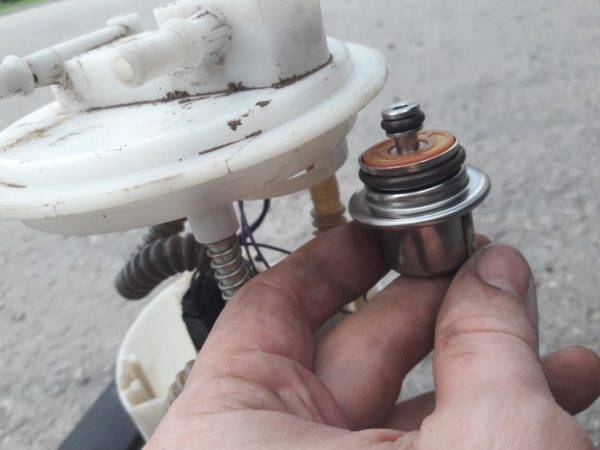

Лада Калина регулятор давления топлива

Если на первых модификациях моторов «ВАЗ» с распределенным впрыском регулятор давления топлива располагался в подкапотном пространстве на рампе, то теперь конструкторы Лада Калина 8 клапанная поместили его внутрь бака. Сейчас этот важный элемент системы располагается в едином топливном модуле вместе с насосом и фильтрами для тонкой и грубой очистки, это все топливная система.

Такое решение создает определенные трудности в плане диагностирования и замены, поскольку во время операции потребуется частичная разборка бака. Несмотря на это, выявить и устранить неисправность в состоянии даже владелец Лада Калина, не обладающий завидным опытом.

Популярные статьи  Как проверить инжекторные форсунки без снятия с мотора

Как работает регулятор (РДТ)?

Топливная система имеет регулятор давления топлива. Этот компонент системы впрыска является обычным мембранным клапаном. Его задача – поддержание постоянного уровня давления в магистрали и рампе вне зависимости от режима функционирования мотора. Величина создаваемого насосом давления поддерживается в пределах 3,7-3,9 бар. Если верхний порог значения по каким-то причинам превышается, то клапан тут же направляет избыток топлива в бак. Когда давление топлива недостаточное, то РДТ не способен его увеличить. Если клапан выходит из строя, то сам может спровоцировать понижение давления.

Особенности работы системы питания подробно рассмотрены на приведенной схеме.

Чтобы корректно диагностировать регулятор давления топлива потребуется детально ознакомиться с алгоритмом функционирования системы впрыска.

  1. С включением зажигания в работу включается насос топливоподачи (поз. 6). Он создает потребное давление в рампе (поз. 2) и магистрали. Если по истечении нескольких секунд включение стартера не наблюдается, то бортовой контроллер дает команду на отключение цепи питания насоса.
  2. Сначала топливо проходит сквозь фильтры, предназначенные для грубой и тонкой (поз. 7) очисток. Далее оно направляется в регулятор давления топлива, после чего по магистрали (поз 4.) подается к рампе и форсункам (поз. 3).
  3. Пуск и дальнейшая работа мотора LADA Kalina 8 клапанная характеризуется сгоранием топлива. Оно посредством форсунок распыляется в коллекторе, после чего, смешиваясь с воздухом в определенной пропорции, направляется внутрь камер мотора, где и происходит горение.

На оборотах холостого хода РДТ сбрасывает подавляющую долю топлива в бак (поз. 5), ведь потребление незначительное, а давление, генерируемое насосом, постоянно высокое.

На повышенных оборотах ситуация иная. Здесь клапан не функционирует в режиме сброса, поскольку мотору требуются большие порции топлива.

Специалистами различаются два типа неисправностей РДТ. Это снижение уровня давления в магистрали или, наоборот, его чрезмерное повышение. В случае поломки элемент LADA Kalina 8 клапанная не подлежит ремонту. Его заменяют новым аналогом.

Как диагностировать неисправность?

В числе первых признаков, свидетельствующих о том, что топливная система неисправна, фигурирует вялая реакция мотора на нажатие педали газа, а также трудности с пуском. Если произошло снижение давления, то двигателю Лада Калина не хватает топлива для нормального функционирования. Это подтверждает слабый набор скорости при разгоне. Когда давление избыточное, то на ходу автомобиль ведет себя уверенно, однако запускаться стабильно мотор LADA Kalina не в состоянии. Это объясняется переливами топлива, что имеет ярко выраженный характер в летний период.

Первым шагом будет замер величины давления топлива. Для этого потребуется вооружиться манометром, который оснащен золотниковой насадкой. Аналогичным приспособлением замеряется давление внутри колесных шин.

Действуем в соответствии с нижеприведенным алгоритмом.

  1. На остывшем моторе LADA Kalina открываем капот и снимаем пластмассовый колпачок, расположенный с торца топливной рампы (поз. 1 на схеме).
  2. Под штуцер подставляем подходящую емкость. Нажимаем на золотник для сброса давления, после чего выкручиваем его (см. на фото).
  3. Шланг манометра надеваем на обозначенный штуцер.
  4. Чтобы запустить агрегат потребуется провод, которым соединяем плюсовой вывод аккумулятора с контактом, присутствующим на диагностическом разъеме. Он имеет маркировку «11». Зажигание при этом должно оставаться включенным. Время на проверку – около 10 секунд.

Принцип работы регулятора давления топлива

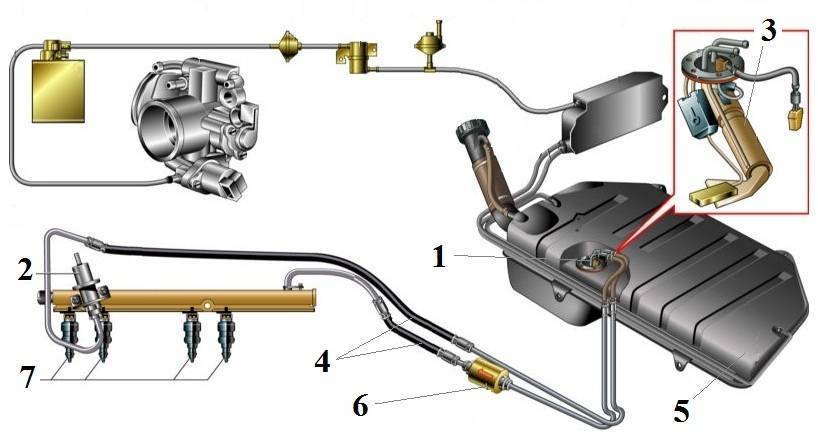

Чтобы понять, как работает устройство для проверки давления топлива, нужно знать, как он устроен. Состоит он из следующих частей:

Неисправен регулятор давления топлива: симптомы

  1. Топливного насоса;
  2. Регулятора давления;
  3. Насоса электронного управляющего блока;
  4. Топливопровода;
  5. Бака;
  6. Топливного фильтра;
  7. Форсунки;
  8. Инерционного переключателя.

Благодаря своему устройству, регулятор контролирует и поддерживает одно и то же давление топлива относительно к атмосферному. А где установлен регулятор давления топлива? Устанавливают его в топливном баке.

Особенности устройства прибора для контролирования топливного давления в системе с рециркуляцией топлива

РДТ разделён мембранной на две камеры:

Неисправен регулятор давления топлива: симптомыСам держатель клапана соединён с мембраной и прижимает клапан к седлу. Давление топлива, которое подаётся в камеру через специальные впускные проходы, действует на мембрану снизу. Сверху же действует давление пружины и впускном коллекторе. Иногда давление может превышать усилие пружины. В данном случае приоткрывают клапан, перепуская бензин в обратный трубопровод. В этом случае необходимо учитывать давление во впускном коллекторе.

Во время работы топливного насоса, горючие выходит из бака, направляясь к фильтру. Там оно очищается и поступает в регулятор. Регулятор же без остановок держит эффективный напор в системе. Главное, все действия должны происходить правильно.

Само устройство находится внутри стального корпуса. Он же должен быть приспособлен к выдерживанию высокого давления. Сам механизм прибора состоит из диафрагмы и имеет также обратный клапан. Он препятствует возвращению топливу, которое находится под давлением обратно в магистраль.

Принцип работы регулятора на Ланосе

В народе регулятор называют обратным или перепускным клапаном, назначение которого многие водители не до оценивают. Называют это устройство обратным клапаном по причине того, что избыточное давление горючего сливается обратно в бак. Чтобы разобраться с принципом работы детали, понадобится представить себе ее внутреннюю конструкцию. Схема регулятора топлива представлена на фото ниже.

Имея визуальное представление о конструкции РДТ, рассмотрим особенности его функционирования. Устройство разделено на две части или камеры — топливную и вакуумную (их еще называют пружинная или диафрагменная). Пропускная мембрана располагается внутри между вакуумной и топливной полостью, и реагирует на давление топлива и воздуха в коллекторе. Топливная камера заполнена бензином под высоким давлением.

Работа РДТ начинается после включения зажигания, когда насос закачивает топливо из бака в магистраль. Горючее поступает изначально в рампу, а затем и внутрь устройства через специальный впускной канал (соединение с рампой). При заполнении топливной камеры горючим, происходит толкание мембраны. С другой стороны (вакуумной камеры) мембрана прижата пружиной и давлением впускного коллектора (соединяется при помощи шланга). Когда давление горючего в камере регулятора выше усилия пружины, происходит смещение мембраны с открытием клапана. Через открывающийся клапан по каналу избыток топлива поступает в обратно в бак по каналу «обратки».
