Датчики давления в шинах: назначение, принцип действия, виды

Visture D02W

Датчик работает в системе TPMS. Солнечный измеритель давления в шинах поддерживает частоту передачи 433,90 МГц. На ЖК мониторе отображается информация о показателях давления и температуре в колесах автомобиля. При необходимости датчик выдает звуковое оповещение и визуальный сигнал о нестабильности давления в шинах.

Уведомления поступают при низких/высоких показателях давления, повышении температуры в шинах и утечке воздуха из автомобильной резины.

Датчик работает и в солнечной энергии. Также есть сменная литий ионная батарейка марки CR-1632 (установлен в каждом датчике). Срок службы батареек 2-5 года.

Целый комплект устройства состоит из 1 приёмника с дисплеем для отображения данных и 4 измерителей-датчиков. Рабочее напряжение датчиков прибора 2,0-3,6 Вольта, а приёмника 3,7-5 В. На приемнике установлена встроенная батарейка с мощностью 480 mAh. Аккумулятор заряжается в течение 1 часа. Сенсор является водонепроницаемым из категории IP67.

Величина аппарата 5,6-8 см, размер монитора 9,5×8×2,6 см. Общий вес устройства 0,2 кг. Установка прибора осуществляется в автосервисе.

Достоинства: высокая точность измерения давления в колесах.

Недостатки: можно использовать только для автомобиля.

Датчик давления колес

Такие приборы можно разделить на штатные, например система ТРМS (tyre pressure monitoring system), а также не штатные, типа простейших недорогих устройств, которые не требуют специального оборудования. Систему ТРМS устанавливают еще на заводе на некоторые модели авто. Но если таковой нет, то купить ее и установить в автосервисе не составит особого труда.

Стоит она дорого, поэтому не каждый автолюбитель может ее себе позволить. Но давление контролирует она качественно, и к тому же может быть оборудована даже измерителем внутренней температуры воздуха колеса.

В шинах Schrader датчики-индикаторы крепятся на внутренней поверхности покрышки.

После установки происходит следующий алгоритм действий:

  • Задается оптимальное значение рабочих параметров системы (минимальный и максимальный предел давления).
  • Котроллеры собирают все необходимые данные по каждой отдельной шине.
  • Показания передаются на трансивер.
  • Передача осуществляется с частотой около 3 секунд через Bluetooth.
  • Происходит обработка полученной информации и сравнение с установленными параметрами.
  • Если выявляются какие-либо отклонения от нормы, то программа оповещает об этом звуковым либо световым сигналом.

Обратите внимание!

Некоторые системы могут передавать данные не на трансивер, а прямо на смартфон владельца.

Система контроля давления

Статьи по теме

Датчики давления в шинах: назначение, принцип действия, виды

Рейтинг зимних нешипованных шин 2022: какую «липучку» выбрать

Датчики давления в шинах: назначение, принцип действия, виды

Летние колеса: когда менять и как выбрать

Зимние шины Michelin: преимущества и правила выбора

Что делать, если пробило колесо: практические советы

Бьет колесо при езде: основные причины и способы устранения

Как правильно проверить давление в шинах

Какие колесные диски лучше: параметры для оценки

Как выбрать летнюю резину и не ошибиться

Как выбрать летнюю резину: 9 важных рекомендаций

Попал колесом в яму: что делать для получения компенсации

Как правильно подобрать резину: нюансы выбора для лета и зимы

Срок службы шин: когда их нужно менять и почему

Как правильно поставить колеса: подробная инструкция

Штраф за разную резину: во сколько обойдется езда на отличающихся колесах

Литые диски на БМВ: основные плюсы и минусы литья

Как проверить датчики давления

Проверить работоспособность сенсоров без монтажа можно на примере автомобиля AUDI A8.

Последовательность действий выглядит так.

  1. Поместить 2 сенсора под ноги переднего пассажира и водителя как можно ближе к колесам.
  2. Другие 2 агрегата кладутся в багажник.
  3. Запускается двигатель, и машина катается примерно 20-25 минут, чтобы новые датчики вступили в работу.
  4. Если через 5-10 минут на приборке появляется сигнал – давление в колесах «0», все работает исправно.

При показе нормального давления или полного отсутствия сигнала – имеет место брак или «мертвый сенсор».

Таким образом, можно сразу определить неисправный прибор и сэкономить на 2 шиномонтажах.

Разновидности систем контроля давления в шинах спец колпачки с цветовым индикатором, достоинства и недостатки

Датчики давления в шинах: назначение, принцип действия, виды

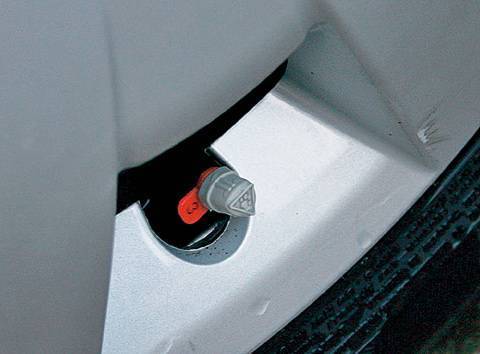

Первый тип является наиболее примитивным. Они представляют собой специальные колпачки с индикатором цвета. Монтируются вместо штатных на вентили подкачки колес. Принцип действия данного датчика очень простой. Когда давление в колесе менее двух атмосфер, цвет колпачка становится желтым. Если менее одной атмосферы — красным. Зеленым же он будет гореть в том случае, если уровень давления в колесе будет составлять две и более атмосфер, т. е. будет нормальным.

Датчики давления в шинах: назначение, принцип действия, виды

Преимущества — простота установки и низкая стоимость: нет потребности монтировать антенны, дополнительно покупать блок управления. Среди недостатков стоит отметить низкую информативность. Ведь узнать, спущено ли колесо, можно лишь вручную, поставив транспортное средство на стоянку. В процессе движения такое оборудование попросту бесполезно. Однако все же гораздо проще посмотреть на цвет колпачков, нежели их крутить и измерять давление с помощью тестера на каждом колесе.

Датчики давления в шинах: назначение, принцип действия, виды

Стоит выделить достаточно распространенные системы контроля «X-Pressure» от фирмы «Пирелли». Базовые модели Optic включают в себя четыре колпачка, устанавливаемые на вентили. О снижении давления в колесе они свидетельствуют изменением цвета, что достаточно удобно. Однако это не поможет в случае медленно спускающейся шины на ходу.

радиодатчики, достоинства и недостатки

Датчики давления в шинах: назначение, принцип действия, виды

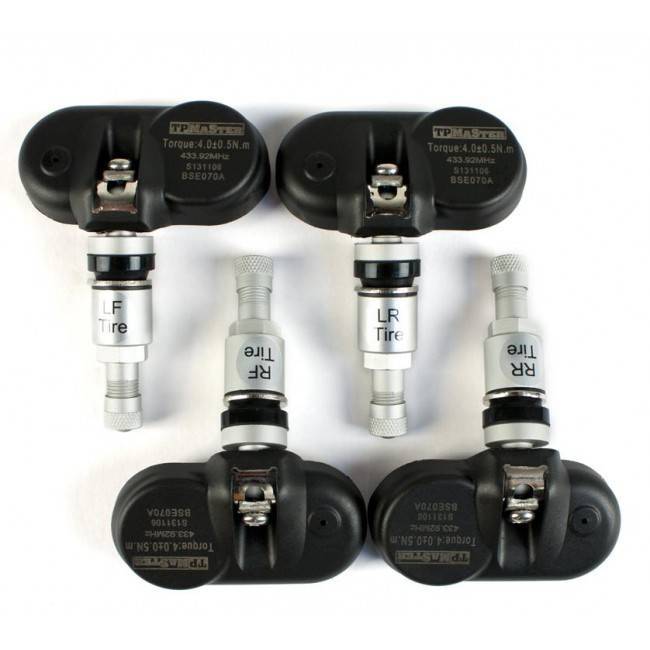

Радиодатчики являются более прогрессивными видами изделий. Они монтируются на диски с помощью хомутов либо вместо штатного вентиля. Помимо этих датчиков, следует купить комплект электронных элементов — дисплей, блок управления, антенна. Данный вариант обходится существенно дороже первого. Однако не стоит забывать и о надежности.
