Как проверить давление бензонасоса

Как выглядит бензонасос?

Как проверить давление бензонасоса

Внешний вид бензонасоса на Лифан Солано (подходит еще на Бриз)

Давление в топливной системе (рампе) машины является важным параметром, который должен контролироваться с регулярностью один раз в несколько месяцев. Это простая процедура, которая проводится в первую очередь, после чего уже приступают к устранению прочих недочётов. От правильного давления зависит качество функционирования двигателя во всех режимах работы.

Возможные варианты

Для проверки можно воспользоваться несколькими методами. Самым простым будет вариант с покупкой специального прибора, который включает в себя манометр и некоторые другие элементы. Цена такого набора составляет около сорока долларов, в зависимости от фирмы-изготовителя (мы специально указываем цену в долларах, так как цена в рублях сейчас сильно колеблется из-за скачков курса валюты).

Если обратиться за помощью на СТО, то за одноразовый замер у вас попросят сумму, равную одной пятой части цены готового прибора.

Кулибничаем

Как проверить давление бензонасоса

Можно воспользоваться специальными средствами

Но, есть и более доступный вариант, где мы будем применять подручные средства. Речь идёт о стандартном манометре, который позволяет замерять давление в шинах. Он имеется в наличии почти у каждого автовладельца. Но, тут нужно помнить, что воздушные манометры рассчитаны на замеры давления с большими значениями, около шестнадцати атмосфер, тогда как модели для топлива ограничены шестью атмосферами.

Принцип работы бензонасоса

Как проверить давление бензонасоса

Принципиальная схема бензонасоса

Основной функцией бензонасоса является передача топлива из бака к двигателю. В инжекторных двигателях топливный насос подключается к топливной рампе, а в карбюраторных – к карбюратору. При этом нужно не просто перекачивать топливо, а еще и обеспечивать определенное давление. Слишком высокое давление приводит к повышенному обогащению смеси и высокому расходу топлива. Слишком низкое давление приводит к обеднению смеси и падению мощности. И первый, и второй случай негативно сказывается на ресурсе двигателя. То есть, то, что бензонасос перекачивает топливо, не свидетельствует о его полной исправности.

Замена или промывка фильтра тонкой очистки?

Если ресурс топливного фильтра еще не выработан, то имеет смысл заняться его промывкой. Для этого используют керосин, ацетон или продувают воздухом из обыкновенного насоса. Однако, не все водители разделяют это мнение и считают что при нарушении работы двигателя необходимо своевременно проводить замену топливного фильтра, особенно если в инструкции к авто предписано через определенный пробег его менять, тем самым не создавая помех работе топливной системы. Тем более что стоимость такого фильтра позволяет это сделать без особых трудностей.

Такой топливный фильтр промывать уже поздно, его следует заменить

Что такое бензонасос и принцип его работы

Предназначение бензонасоса кроется в поступлении топлива к двигателю автомобиля из топливного бака. Поскольку двигатель с бензобаком находятся по разные стороны друг от друга, без бензонасоса поступление топлива невозможно.

Существует два типа бензонасосов: механические и электрические. Механический бензонасос можно встретить в автомобиле карбюраторного типа. В карбюратор топливо должно подаваться под низким давлением. Электрические бензонасосы специально предназначены для топливных систем с инжекторным типом подачи топлива (форсунки).

Механический бензонасос прикрепляется снаружи топливного бака, а электрический — внутри. В некоторых двигателях предусмотрено сразу два бензонасоса: один из них работает на больших объёмах и при низком давлении внутри бака с топливом, а другой — на малых объёмах и при высоком давлении, находясь около двигателя или на нём.

Механические бензонасосы засасывают топливо из бака в двигатель. Расстояние между насосом и карбюратором небольшое. Благодаря этому они могут работать под низким давлением. Принцип работы электрических бензонасосов основан на проталкивании топлива в двигатель. Работа такого насоса контролируется электронной системой автомобиля.

При этом контроле принимается в расчёт положение дросселя, соотношение топлива и воздуха и содержание выхлопных газов. Электрические бензонасосы быстро нагреваются и сильно шумят из-за того, что работают под давлением. Из-за этого их размещают в топливном баке, так как оно заглушает шум и охлаждает насос.

Бензонасос запускается с помощью электродвигателя. После поворота замка зажигания на включение из бортового компьютера подаётся сигнал на запуск бензонасоса. Электрический заряд поступает в бензонасос. Мотор вращается в течении нескольких секунд, за это время в топливной системе создаётся необходимое давление. В случае, если в течении двух секунд сигнал не подаётся в бортовой компьютер, происходит автоматическое отключение бензонасоса.

Если аварийное отключение не произошло, топливо поступает в бензонасос через трубочку и выходит из него через односторонний клапан. Далее оно попадает в топливный фильтр, который задерживает частички мусора и грязи, и только после этого очищенное топливо поступает в двигатель. Бензонасос прекращает свою работу одновременно с двигателем.

Давление является важнейшим для бензонасоса параметром, влияющим на количество впрыскиваемого в двигатель топлива. За стабильность подачи топлива отвечает редуктор.

Диагностика и замена электрического топливного насоса на автомобилях семейства «Жигули»

В инжекторных двигателях классических ВАЗов бензонасос может утратить свою работоспособность как вследствие проблем с подачей к нему питания, так и по причине неисправности его электродвигателя. В первом случае ситуацию можно исправить путём диагностики и ремонта электрической цепи устройства. Но если из строя вышел электоромоторчик насоса, здесь поможет только его замена.

При неполадках, связанных с электрооборудованием цепи бензонасоса, он обычно, вообще не включается. Включите зажигание автомобиля, не запуская двигателя, и прислушайтесь. Сначала вы должны услышать щелчок реле, а после характерный «визг», издаваемый работающим электромоторчиком насоса. Если ничего подобного вы не услышали, начните диагностику с электрической цепи устройства.

Популярные статьи  Что такое иммобилайзер в машине и для чего он нужен

Цепь насоса подключается к бортовой сети посредством отдельного реле, а её защиту обеспечивает предохранитель. Оба эти устройства расположены в дополнительном монтажном блоке автомобиля. Вы найдёте его под перчаточным ящиком. В нём установлены 3 реле и 3 предохранителя. Реле бензонасоса (на схеме обозначается R2) располагается посредине, а предохранитель (F3) слева от него. Предохранитель вытягиваем из посадочного места и проверяем его путём «прозвона» тестером. При выявлении его неисправности, меняем, не забывая соблюдать номинал (15 А).

Проверить работоспособность реле можно, установив на его место заведомо рабочее устройство. Поставьте вместо него реле, расположенное справа от диагностируемого, которое отвечает за цепь вентилятора радиатора. Если же такой вариант вас не устраивает, включите зажигание и замеряйте напряжение между розовым проводом, идущим к реле и «массой» автомобиля. Прибор должен показывать 12 В. Это значит, что устройство запитано. После этого нужно замкнуть розовый провод с серым на выводах реле. Так мы подключим бензонасос напрямую к аккумулятору. Если он заработает (раздастся тот самый «визг»), просто замените реле.

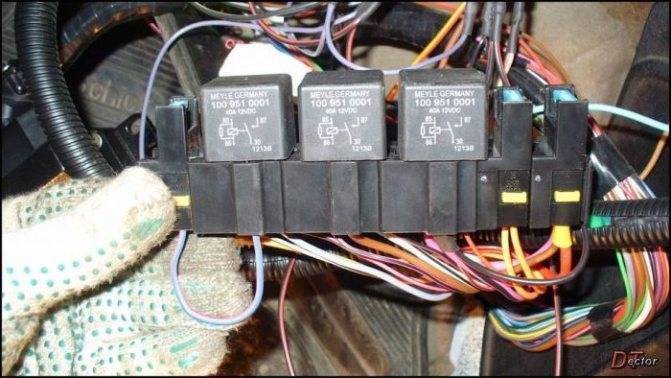

Реле топливного насоса расположено посредине (R2), а предохранитель — слева от него (F3)

Проверка давления топлива в системе

Основным показателем работы бензонасоса является давление, создаваемое им в системе. Если устройство включается, качает топливо, но двигатель работает с перебоями, не поленитесь проверить давление. Для этого потребуется манометр с пределом измерения 5–7, оснащённый бензостойким шлангом и резьбовым штуцером (если специального нет, можно использовать обычный шинный манометр). Последовательность действий следующая:

  1. На топливной рампе находим штуцер, закрытый пластиковым колпачком. Откручиваем колпачок и подсоединяем к штуцеру шланг манометра. Если ваш прибор не оборудован специальным резьбовым штуцером, шланг можно закрепить на «соске» при помощи небольшого хомута.

Штуцер для измерения давления

Давление в рампе должно быть 2,8–3,2 атмосферы

При снятии вакуумного шланга с регулятора давление должно упасть на 0,2–0,7 атмосфер

Замена бензонасоса на инжекторных «Жигулях»

Заменить бензонасос можно как в сборе (поставить новый топливный модуль), так и в отдельности (поменять только насос). Стоимость нового модуля отечественного производства с датчиком уровня топлива составляет 2800–3000 рублей. Сам насос производства фирмы «Бош» обойдётся на 500 рублей дешевле.

Инструменты для замены:

  • шлицевая и крестовая отвёртки;
  • ключ на 10;
  • ключ на 7.

Порядок выполнения работ:

  1. Отключаем минусовую клемму от аккумулятора.
  2. Открываем крышку бензобака.
  3. При помощи шлицевой отвёртки отводим от горловины бака резиновый фартук. Отсоединяем от него трубку предохранительного клапана.

Шлицевой отверткой поддеваем фартук

Откручиваем шурупы крепления облицовки бензобака

Откручиваем болт хомута крепления бака

Отключаем электропроводку, шланги топливопровода, откручиваем гайки крепления крышки топливного модуля

Извлекаем топливный модуль из бензобака

Отсоединяем топливный фильтр

Отключаем провода питания насоса

Отверткой сдвигаем фиксаторы и извлекаем насос из кожуха

Отсоединяем трубку от выпускного штуцера

После установки насоса желательно проверить давление в системе вышеописанным способом.

Замена топливного насоса в автомобилях семейства «Жигули» не требует от автовладельца грандиозных познаний в сфере авторемонта, не отнимает много времени и средств. Она без проблем может быть произведена в условиях гаража, или прямо на улице. Однако если у вас нет необходимого инструмента или желания самостоятельно этим заниматься, лучше обратиться к специалистам.

Причина неисправности

Частой неисправностью механического бензинового насоса является механический износ его штока. Когда шток бензонасоса становится короче чем это необходимо — он перестаёт подавать топливо в карбюратор в требуемом количестве.

Износ всасывающего клапана или латунного клапана, и уплотнительной прокладки механического топливного насоса может стать ещё одной причинной неисправной работы бензонасоса.

Основной внезапно возникшей неисправностью бензонасоса на автомобиле с инжекторным двигателем является некачественное топливо. Конечно же вопрос с очисткой стоит за топливным фильтром, но дело в том, что система впрыска топлива современного автомобиля сделана таким образом, что фильтрующий элемент тончайшей очистки установлен уже после бензонасоса, а перед ним стоит лишь сеточка-фильтр грубой очистки (кстати её приходится менять или чистить чаще всего, дабы избежать неисправности бензонасоса). Сетчатый фильтр не может обеспечить должную очистку топлива имеющегося на наших АЗС, а скопленная грязь на фильтре вынуждает насос напрягаться, чтобы преодолеть сопротивление. Что в последствии и приводит к сокращению срока службы детали.

У автовладельцев за рубежом топливный насос скорее выйдет из строя из-за износа коллекторного узла в электродвигателе, нежели от грязного фильтра. А вот у наших водителей типичной причиной выхода из строя является сильный износ до задиров рабочих поверхностей бензонасоса. О такой проблеме может говорить сильный шум при работе, который будет сопровождаться падениям давления в топливной системе и повышенным расходом горючего.

Также в случае, если вопрос касается неисправности электробензонасоса, коварную роль может играть изношенная проводка или окисленные клеммы. И когда проверка насоса покажет что все должно работать без сбоев, то электропроводка будет раз за разом ставить в тупик.

Из всего вышеизложенного можно сделать несколько выводов для себя:

  1. Во-первых, надо заправляться качественным топливом, а также периодически прочищать топливный бак.
  2. Во-вторых, вовремя заменять топливный фильтр.
  3. В-третьих, прислушиваться к работе насоса.

Вот основные рекомендации чтобы продлить строк службы и уберечь себя от неисправностей бензонасоса.

Замена

Замена бензонасоса на новый требует тщательного выбора производителя, у каждого насоса своя производительность. Абсолютный лидер в данном направлении фирма BOSCH.

Для замены или снятия для ремонта топливного насоса ВАЗ 2110 нам понадобится: ключ на 17, в зависимости от модификации, торцевая головка на 10, плоскогубцы, плоская отвертка. Снимаем заднее сидение, желательно открутить крышку бензобака, для сброса излишнего давления в системе. Отсоединяем пластиковую клемму питания насоса.

В зависимости от модификации снимаем шланги подачи и возврата топлива, либо, прижав пружинную клипсу и потянув за шлангу, отсоединяем от корпуса бензонасоса. При втором варианте ключом на 17 откручиваем оба штуцера и отсоединяем трубки.

Популярные статьи  Мотор глохнет при нажатии на педаль тормоза

В обоих случаях отсоединять необходимо аккуратно, так как система находится под давлением и при отсоединении произойдет сброс давления с инжектора и утечка небольшого количества топлива. Если производительность старого бензонасоса маленькая, давления в системе не будет.

Откручиваем 8 гаек со шпилек торцевой головкой на 10 и снимаем фиксирующее кольцо с уплотнителем. Аккуратно вытаскиваем корпус бензонасоса ВАЗ 2110 под небольшим углом, что бы не повредить датчик уровня топлива, ремонт его маловероятен. При помощи отвертки и плоскогубцев снимаем нижнюю часть корпуса бензонасоса и снимаем разъемы и шланги с насоса. Демонтируем насос.

Снятие, установка и замена бензонасоса

Первое, что следует иметь в виду — все работы с топливной системой автомобиля должны производиться при отключенной минусовой клемме аккумулятора. Также неплохо бы делать это при пустом топливном баке, тем более что при снятом топливном модуле появляется возможность почистить днище бензобака от осадка.

Второе, что желательно сделать — убрать давление внутри топливопроводов, чтобы не получить струю бензина в лицо или в салон автомобиля. Это можно сделать при помощи измерительного штуцера на топливной рампе и тонкой отвертки.

Последовательность работ

Поднимаем задний диван.

Откручиваем два самореза, на которых держится крышка, закрывающая доступ к топливному модулю, отсоединяем от него электрический разъем.

Ключом на 17 откручиваем, стараясь не потерять уплотнительные кольца, два топливопровода, подключенных к насосу и отводим их в стороны.

В более новых моделях на насосе стоят клипсы, чтобы снять, нажмите на них и тяните трубки на себя.

Головкой на 10 откручиваем 8 гаек, крепящих по кругу прижимную пластину, держащую весь топливный модуль.
Осторожно вынимаем его через отверстие в бензобаке, предварительно освободив поплавок датчика уровня топлива.

Если в запасе есть новый модуль в сборе, устанавливаем его в обратной последовательности. Если необходимо заменить отдельные компоненты: сам бензонасос, датчик уровня или сеточку первичного фильтра, делаем это, разобрав корпус топливного модуля и, вынув соответствующие детали.

Эта процедура вряд ли вызовет затруднения — там все достаточно очевидно.

Для бензонасоса нового типа, нужна головка на 10 и трещетка, аналогично откручиваем по кругу кольцо и отжимаем фиксаторы топливопровода.

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Самые простые модели реле имеют 4 контакта. Два идут на подключение проводов от двигателя топливного насоса. Другие два предназначены для того, чтобы получать управляющий сигнал от электронного блока управления Проверяем наличие питания на управляющих контактах катушки реле — клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура Контакты реле имеют нумерацию, соответствующую стандартам DIN 72552. По этой причине их предназначение на электросхемах проводки всех автомобилей будет похожим Если управляющие клеммы 85 и 86 исправно работают, нужно проверить наличие напряжения (двенадцать вольт) на ножке 87 реле управления бензонасосом относительно массы. Если лампочка не загорается, нужно проверить целостность предохранителя цепи и проводки

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства

Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле

Популярные статьи  Запуск двигателя в мороз

Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

Электрические бензонасосы

Здесь система более сложная, т. к. есть две разновидности: погружные устройства, размещаемые в баке, и выносные, закрепляемые отдельно. И те и другие работают от электромотора, находящегося прямо в насосе. Как проверить бензонасос?

Как проверить давление бензонасоса

Напряжение

Возьмите обычный тестер, а если его нет, автомобильную лампочку с присоединенными проводками. Теперь нужно обнаружить ваше устройство. Если топливный насос выносной, то располагается где-то рядом с баком. Если погружной – отыщите выходные клеммы (обычно они под задним сиденьем). Далее:

Как проверить давление бензонасоса

Проводка

Оценить ее состояние ее несложно: возьмите пару длинных проводов и напрямую подсоединитесь к насосу. Если он «завизжит», считайте, что причина неисправности найдена. А если нет? Идем дальше.

Предохранитель

Здесь все ясно: надо найти, где он находится, и заменить, или вставить «жучок». Если предохранитель перегорает, неприятность, скорее всего, связана с плюсовым проводом, идущим к бензонасосу, который замыкает на «массу».

Чтобы его обнаружить, прочитайте надписи на крышке блока предохранителей. Вытащите деталь из гнезда. На всякий случай проверять исправность реле нужно при снятых клеммах аккумуляторной батареи. На ее плюс накрутите провод и подключите его к двум точкам реле: «85» и «30». Минусовый электрод подсоедините к контакту лампочки и клемме реле «86». Второй провод от лампы должен быть подключен к контакту «87». Если лампа будет светить, реле исправно. При наличии мультиметра присоедините его щупы к клемме «85» и «86». Бесконечно большое сопротивление свидетельствует о перегорании обмотки. Но как быть, когда вы обнаружили, что работоспособность реле равна нулю, а приобрести деталь негде? Просто перемкните его контакты «87» и «30».

Как проверить давление бензонасоса

Как проверить давление бензонасоса

Случается, что устройство работает, но двигатель не запускается. В этом случае нужно проверить давление, которое должно составлять от 2,5 до 3,2 кг/кв. см (уточните в инструкции по эксплуатации к своей машине). При нажатии на акселератор оно поднимается в среднем на 0,5 кг/кв. см. Если нет возможности это сделать, попробуйте осмотреть фильтр грубой очистки. Чтобы вытащить его, если насос погружного типа, снимите лючок, отвернув болты. Далее проверьте топливные трубки на предмет утечки горючего. В заключение замените фильтр тонкой очистки.

Для проверки давления понадобится манометр со специальным приспособлением, устанавливаемым между штуцером и магистралью. Сделать это можно с помощью двух отрезков резинового шланга, выдерживающих давление до 7 кг/кв. см. Есть важный нюанс: давление, показываемое манометром, должно держаться на одном уровне десятки минут. Если оно падает раньше, налицо утечка, или износ насосного клапана. При быстром снижении давления двигатель будет работать неустойчиво. Есть и другой вариант подключения манометра: прямо под капотом, используя шланг, присоединенный к топливной рампе. Чтобы измерить давление двигатель можно и не пускать: достаточно включить зажигание и посмотреть на показания манометра.

Стоит напомнить об осторожности: в шланге может быть остаточное давление. Поэтому возьмите чистую тряпку и накройте ею штуцер бензонасоса перед снятием манометра, чтобы топливо на вас не попало

Электродвигатель

Если все проверено, напряжение есть, а насос не работает, дело, скорее всего в сгоревшей статорной обмотке электродвигателя. Её исправность можно проверить тем же тестером. Для этого отсоедините от бензонасоса провода и поставьте прибор в режим омметра. Его щупы нужно присоединить к контактным клеммам устройства. Тестер должен показывать какое-то сопротивление (для каждой модели насоса оно свое). Если мультиметр во всех пределах измерений упорно показывает «бесконечность», придется покупать новый бензонасос.

Источник

Профилактика неисправностей бензонасоса

Наилучшей профилактикой для длительной службы бензонасоса считается его бережное и правильное применение и, кроме того, следование следующим правилам:

  • Абсолютно все плановые ремонты машины должны быть сопровождены подменой всех топливных фильтров.
  • Следует проверять топливный бак, то есть следить за чистотой бака и фильтров; и проверять качество заправляемого бензина (отсутствие в нем воды, песка и иных примесей).
  • Устранить возможности проникновения в резервуар для горючего воды.
  • Защищать корпус насоса от механического воздействия, из-за чего могут появиться на машине вмятины, трещины, которые способствуют формированию коррозийных процессов.

Бензонасос, как и каждый иной прибор, постепенно изнашивается и прекращает функционировать. Если у вы подозреваете, что насос неисправный, то надо незамедлительно осуществить его диагностику.

Признаки неисправностей в работе топливного насоса

Зная признаки неполадок, можно успеть исправить положение до того, как устройство окончательно выйдет из строя. Их может быть несколько:

  1. Необычная тональность звучания мотора. Насос стоит проверить даже в том случае, если нарушение (шум) длилось лишь короткий промежуток времени, а затем работа двигателя продолжилась в обычном режиме.
  2. Снижение мощности двигателя. Лучше всего это чувствуется во время резких подъёмов. Нарушения работы двигателя при запуске и ускорении. Устройство стоит проверить в случае уверенности, что проблемы возникают не из-за аккумулятора или стартера.

Видео: Проблемы с топливным насосом
