Как отрегулировать карбюратор «Солекс»

Содержание

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса

Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко

Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры

Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Правильный жиклёр для Солекс 21083

На подборку уместного жиклёра для регулировки карбюратора Солекс 21083 влияет объём самого мотора. Для первичной камеры следует приобретать топливные образцы, только затем к найденной модели подбирается необходимый воздушный аналог. И под конец рекомендуется заняться поиском прибора для вторичной камеры.

Жиклёры, идущие в комплекте с родным карбюратором, считаются образцовыми моделями для дальнейших приобретений. Их опытные мастера и советуют взять с собой на поиски новых деталей.

Надо принять во внимание тот факт, что для обеднения смеси берётся жиклёр большего диаметра на одну позицию, а для обогащения — на такую же позицию меньше. Для контроля состава топливной смеси в отношении двигательных оборотов используются эмульсионные шланги

Их существует три вида:

Для контроля состава топливной смеси в отношении двигательных оборотов используются эмульсионные шланги. Их существует три вида:

Необходимо заметить, что подобный механизм не устанавливается на двигатели с объёмами от 1,5 литра. Это вызывает нарушения в работе при чрезмерных оборотах.

Устройство карбюратора солекс 21083 для автомобилей ВАЗ

За время производства этой марки сменилось несколько модификаций. Базовой моделью сейчас является Солекс 21083, поэтому рассматривать устройство карбюратора этого типа имеет смысл рассматривать именно на её примере.

  • основной корпус, соединяющий в себе диффузоры, ГДС, систему для обеспечения хода в холостом режиме, насос и экономайзер;
  • крышка, в которой имеются заслонка для воздуха, поплавки, ЭМ-клапан и пусковая часть для запуска холодного ДВС.

А теперь разберём устройство карбюратора Солекс подробнее.

Как отрегулировать карбюратор «Солекс»

Пусковое устройство и заслонка для воздуха

Задача пусковой системы двоякая:

  1. Она должна готовить богатую топливную смесь в момент запуска «холодного» двигателя.
  2. Но сразу после этого она должна обеднить смесь, чтобы свечи не намокали от паров топлива (явление, известное всем автомобилистам как «заливание свечей»).

Устройство, которое содержит Солекс карбюратор 21083, действует следующим образом:

  • Водитель, заводя остывший двигатель после долгой стоянки, вытягивает на себя рукоятку «подсоса» — ручного управления пусковым устройством.
  • Пусковое устройство под действием тяги взводится, проворачиваясь против часовой стрелки.
  • Паз особой формы освобождает штифт управляющего рычага, и воздушная заслонка полностью закрывается, отсекая первую камеру.
  • Открывается на необходимый угол (пусковой зазор) дроссельная заслонка Солекс.
  • Начинается работа пусковой системы. Под напором воздуха после запуска двигателя заслонка начинает смещаться, обедняя топливную смесь и спасая свечи от заливания.

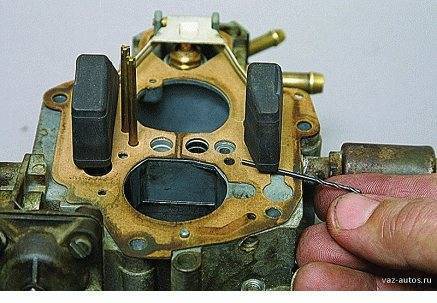

Схема поплавкового механизма и уровень топлива

Другой важной частью, которую содержит карбюратор, является поплавковый механизм. Его задача – поддерживать необходимый уровень топлива в карбюраторе Солекс 21083

Уровень поддерживается автоматически с помощью клапана, который перекрывается запорной иглой. Когда уровень падает, поплавки опускаются, игла освобождается – и отверстие в клапане открывается, пропуская новую порцию топлива.

Как отрегулировать карбюратор «Солекс»

Жиклеры, диффузоры и другие сменные детали

С точки зрения пользователя важной частью любого карбюратора являются детали, которые полагается регулярно менять. В карбюраторах марки Солекс к ним относятся:

  • Жиклеры – «пробки» с калиброванными отверстиями, пропускающие строго дозированные порции топлива в единицу времени. От их пропускной способности зависит, будет ли карбюратор обеспечивать двигатель должным количеством топливной смеси. При этом жиклёры топлива должны иметь небольшое сечение, а воздушные – напротив, значительно большее. Заводской комплект жиклеров рассчитан на экономный расход топлива, и потому их сечение мало. В том случае, если требуется повысить мощность двигателя, пусть даже и ценой перерасхода бензина, можно приобрести другой комплект, увеличив пропускную способность узлов. Кроме того, замена и новый подбор жиклеров требуется, если карбюратор Солекс используется не на «родном» двигателе ВАС, а на автомобилях марок ГАЗ, УАЗ и т. д.
  • Диффузоры – это сужения в патрубках каналов у карбюратора. Если большие диффузоры у Солекса обычно являются непосредственной частью корпуса смесительных камер, то малые – это сменные детали ГДС карбюратора. Особенностью работы диффузоров является следующее: чем больше их сечение, тем выше мощность двигателя – но при этом менее эффективно распыляется топливная смесь. Поэтом подбор диффузора должен исходить из этих взаимоисключающих правил, и настройка карбюратора Солекс 21083 предусматривает подбор сечения исходя из ожидаемого режима работы. В частности, правильно подобрав сечение, можно повысить мощность двигателя на высоких оборотах и высоких скоростях автомобиля. Поэтому смена малых диффузоров – один из важных элементов тюнинга автомобиля.
  • Распылители УН. Это не только сменная деталь, но ещё и один из элементов, подлежащих замене при тюнинге. В частности, любители быстрой езды заменяют штатные распылители теми, которые входят в ремкомплект от карбюратора 21073-1107010. С минимальными доработками удаётся добиться того, что ценой повышенного расхода топлива заметно растёт и ускорение.
  • Нажимной кулачок УН. В карбюраторах Солекс используются два основных типа этой детали с маркировками «4» и «7». Для повышения динамики и ускорения автомобиля, приемистости на высоких оборотах обычно меняют «седьмой» на «четвёртый». Там же, где «4» стоит штатно, ничего трогать не надо.

Это интересно: Видео покраски авто своими руками

Неисправности

Как отрегулировать карбюратор «Солекс»

Эксплуатация транспортного средства сопряжена с возможностью использования загрязненного топлива. При попадании в карбюратор твердых частиц происходит засорение жиклеров, а большое содержание смол в бензине приводит к отложениям на стенках каналов, что изменяет диаметр их сечения. Перерасход топлива, сложности с запуском двигателя, падение мощности и динамики, неустойчивый холостой ход – это признаки засорения или выхода из строя систем карбюратора.

Устройство, массово устанавливающееся на семействе автомобилей ВАЗ под маркировкой ДААЗ-2108, и при эксплуатации проявляет следующие типичные неисправности:

  1. Двигатель глохнет на холостых оборотах, или его работа характеризуется нестабильной частотой вращения коленчатого вала. Чаще всего это вызвано наличием мусора в жиклере холостого хода. Устраняется неисправность демонтажем клапана и продувкой его сжатым воздухом. Иногда подобные симптомы вызываются поломкой блока управления клапаном. Его проверка заключается в подаче на разъем клапана питания при помощи провода. Восстановление холостых оборотов свидетельствует об исправности блока управления.
  2. Характерные «провалы» после резкого нажатия педали акселератора. Неисправность является следствием разрыва диафрагмы насоса-ускорителя или попадания мусора в его распылители.
  3. Перерасход бензина в сочетании с неустойчивыми холостыми оборотами. Причины поломки – переполнение поплавковой камеры в результате потери герметичности игольчатого клапана. Наиболее простое решение проблемы – замена детали на новую.

Преимущества и недостатки

У Солекс есть определенные неизбежные недостатки, но есть и положительные качества, за которые их любят владельцы отечественных автомобилей:

  1. Качественная сборка. Сюда можно отнести всё, что касается материалов и точности изготовления всех деталей. Нет необходимости «дорабатывать напильником» то, что и так добротно сделано;
  2. Лучший показатель смешивания топлива. Поскольку конструкция диффузоров продумана намного лучше, чем в карбюраторах ОЗОН, при грамотной настройке можно добиться лучшей отдачи мощности при меньших затратах топлива;
  3. Возможность дорабатывать и настраивать карбюратор, добиваясь оптимальных параметров работы;
  4. Ремонтопригодность и низкая стоимость запчастей. По сравнению с современными инжекторными двигателями, ремонт карбюратора солекс делается на порядок легче и дешевле;

Сегодня можно слышать, что карбюраторные автомобили – давно уже прошлый век. Отчасти так и есть, ведь новые стандарты, в том числе экологические, да и достижения прогресса давно диктуют и новое восприятие удобства и комфорта. Инжекторы работают экономичней, более точно подстраиваются под внешние условия, отвечают новым требованиям. Но невозможно просто так перечеркнуть огромное количество вполне нормальных автомобилей, работающих хоть и с морально устаревшей, но весьма эффективной топливной системой.

Как долго карбюратор солекс (solex) останется актуальным? Учитывая его надежность и удобство, автомобили с этой системой подачи топлива еще долго будут использоваться. Пока что интресс к обслуживанию и ремонту солекс не угасает, поскольку машин с ним достаточно много.

Тюнинг карбюратора Солекс

Причиной, по которой владельцы автомобилей хотят прокачать карбюратор и провести его тюнинг состоит в том, что после выполнения таких процедур, автомобиль станет более мощным и динамичным.

Изначально, при заводской настройке карбюратора, при резком открытии дроссельной заслонки падает скорость потока воздуха, из-за этого топлива в карбюратор поступает меньше. Как следствие, падает мощность карбюратора при работе его на низких оборотах. Причиной такого явления служит то, что простая конструкция карбюратора разработчиками была объединена с острой характеристикой крутящего момента.

Регулировка карбюратора «Солекс»

Регулировать работу карбюраторной установки необходимо тогда, когда водитель начинает замечать разного рода дефекты в работе «Солекса». Например, повышенный расход топлива или затруднённый запуск на холодную…

Перед непосредственной регулировкой потребуется подготовить рабочее место и инструмент. Так, карбюратор должен быть очищенным от следов подтеканий и пыли, чтобы внешняя грязь не попала внутрь агрегата. К тому же лучше заранее позаботиться о ветоши: ведь при отключении любого шланга возможен выход бензина.

Далее потребуется подобрать инструменты. Как правило, отрегулировать «Солекс» на ВАЗ 2107 можно посредством:

  • стандартного набора гаечных ключей;
  • крестообразной и плоской отвёрток;
  • линейки.

Как отрегулировать карбюратор «Солекс»
Информация, указанная в документе, должна быть использована при регулировке карбюратора

Как выполнить регулировку поплавковой камеры

Схема работы состоит из нескольких последовательных действий:

  1. Запустить двигатель, подождать 3–4 минуты и отключить питание.
  2. Открыть капот ВАЗ 2107.
  3. Удалить кожух воздушного фильтра: он затрудняет доступ к карбюраторной установке.
  4. С поверхности карбюратора снять питающий патрубок (плоской отвёрткой выкрутить крепление хомута и снять шланг).
  5. Выкрутить винтовые соединения на крышке «Солекса», снять крышку и убрать её в сторону.
  6. Школьной линейкой произвести замер длины от точки А до точки Б, где А — край поплавковой камеры, а Б — текущий уровень топлива. Оптимальное расстояние должно быть не меньше и не больше 25.5 мм. Если есть отличия, необходимо будет провести регулировку положения поплавка.
  7. Кронштейн, на котором держится поплавок, потребуется подогнуть в ту или иную сторону — в зависимости от того, требуется ли уменьшить или увеличить расстояние от А до Б.
  8. Ось самого поплавка установить так, чтобы он мог без задержек перемещаться по ней.
  9. После повторного измерения убедиться в том, что расстояние от А до Б равняется точно 25.5 мм. Настройку работы поплавковой камеры на этом можно считать завершённой.
Популярные статьи  Как правильно очищать автомобиль от снега зимой

Видео: порядок работы

Как отрегулировать холостой ход автомобиля

После выставления необходимого уровня бензина в камере с поплавком можно переходить к настройкам системы холостого хода. Эта работа также проводится на автомобиле, то есть демонтировать карбюратор не нужно. Единственный нюанс — потребуется прогреть мотор до температуры 90 градусов Цельсия, после чего опять-таки снять кожух воздушного фильтра. Далее процедура выполняется по установленному плану:

  1. До конца завернуть отвёрткой винт качества, после чего отвернуть винт на 3–4 оборота в противоположном направлении.
  2. Снова запустить двигатель, сразу же включить освещение, печку и магнитолу — необходимо создать увеличенное потребление энергии.
  3. На работающем моторе установить винтом количества оптимальное для ВАЗ 2107 число оборотов — оно не должно превышать значение в 800 об/мин.
  4. Сразу же за этим винтом качества добиться максимального показателя холостого хода — до 900 об/мин (если регулировка проводится поздней осенью или зимой, то допускается увеличение этого показателя до 1000 об/мин).
  5. Выкрутить винт качества в обратном положении: выкручивать медленно до тех пор, пока не почувствуются рывки в работе мотора. Именно в этот момент необходимо прекратить закручивание и сделать 1–1.5 оборота винтом назад.
  6. На этом можно глушить мотор: корректировка работы системы ХХ карбюратора «Солекс» считается завершённой.

Как отрегулировать карбюратор «Солекс»
Все регулировочные работы проводятся посредством этих винтов

Процедура крайне необходима для стабильной, без перебоев, работы двигательного аппарата на малых скоростях езды или во время остановки. К тому же существенно снижается потребление горючего.

Видео: регулировка ХХ на ВАЗ 2107

Как снизить потребление топлива во всех режимах езды

Один из самых частых факторов, из-за чего автовладельцы берутся за регулировку работы карбюратора, является повышенное потребление бензина. Суть этой процедуры сводится к тому, чтобы установить на «Солекс» указанные производителем параметры оборотов мотора, в связи с чем обязательно будет уменьшено и потребление топлива:

  1. Завести двигатель и заглушить его после достижения штатной рабочей температуры.
  2. До конца закрутить качественный и количественный винты.
  3. Далее каждый из них выкрутить на 3 оборота в обратном направлении (назад).
  4. Свериться с данными из сервисной книжки ВАЗ 2107. Выставить именно то количество оборотов коленвала, какое указано в таблице. Регулировка проводится путём эксперимента и выкручивания/закручивания винтов качества и количества.

Как настроить карбюратор «Солекс»

Ее можно делать, не снимая устройство с машины. Однако в некоторых случаях для настройки некоторых параметров это делать приходится. Оба варианта рассматриваются дальше. Как отрегулировать карбюратор прямо на автомобиле?

Выставление уровней в поплавковых камерах

Перед регулировкой запустите двигатель и прогрейте его в течение 10 минут, после чего выключите зажигание. Следующие действия:

  • отсоедините топливный шланг от устройства;
  • открутите 5 винтов, крепящих крышку карбюратора;
  • отсоедините тросик управления воздушной заслонкой;
  • ровно и медленно поднимайте вверх крышку, чтобы не деформировать поплавки;
  • штангенциркулем измерьте расстояние от плоскости крышки до поверхности топлива – должно быть 23-25 мм;
  • при неверном значении подогните язычок поплавка в каждой из камер в нужную сторону;
  • заодно проведите очистку камер от грязи;
  • поставьте крышку на место, далее нужна установка демонтированных элементов.

Регулировка иглы

Положите крышку «Солекса» на горизонтальную ровную поверхность. Теперь подгибанием металлических «лепестков» отрегулируйте ход иглы клапана, который должен быть равен 2 мм. Заодно проверьте герметичность топливного крана. Для этого возьмите резиновую грушу, вставьте ее в наконечник входного штуцера и сожмите, чтобы она деформировалась. Одновременно очень плотно закройте пальцем канал возвратного штуцера. При перевороте крышки груша станет нормальной формы, что говорит о том, что клапан открывается, т. е. работает.

Выставление холостого хода

Заведите машину и прогрейте мотор до рабочей температуры в 85-90 градусов, а затем заглушите. Далее:

  • в нижней части «Солекса» найдите регулировочный винт качества смеси и вкрутите его до отказа (но не с чрезмерным усилием, чтобы не сорвать резьбу);
  • «сдайте назад», открутив винт на 4-5 полных оборотов;
  • пустите двигатель, вдавите ручку подсоса до упора;
  • вращая винт количества, добейтесь устойчивой работы ДВС при минимальных оборотах (по тахометру это 700-1100 об/мин);
  • вкручивайте обратно винт качества до тех пор, пока мотор не начнет пытаться заглохнуть, и выкрутите метиз на 1-1,5 оборота;
  • подкрутите винт количества, добиваясь 900 об/мин – если мотор начинает работать нестабильно, снова чуть открутите винт качества.

Что делать если мотор не реагирует на вращение винтов

Довольно-таки нередкая ситуация: вы крутите винт качества или количества, а двигатель никак не меняет обороты. Причина этого явления – плохое поступление бензина в один из каналов холостого хода (ХХ). При этом метиз, отвечающий за качество смеси просто не успевает перекрывать подачу бензина. Это происходит из-за:

  • неверного размера жиклеры: проверьте их диаметр и установите штатные изделия;
  • посадочное место под эти детали разболтано;
  • недостаточно прочно привернут электромагнитный клапан ХХ («бочонок» или цилиндр, к которому подходит электрический провод) или стоящая на его месте заглушка.

Как выставить переходный режим

Именно он «отвечает» за провалы педали акселераторе при резком на нее нажатии. Здесь главную роль играет отверстие, расположенное над дроссельной заслонкой (носик). После резкого надавливания на «газ» начинается подсос дополнительной порции бензина. Для того, чтобы провалов не было, необходимо тщательно подойти к выбору жиклера ХХ и носика, разбрызгивающего топливо. Алгоритм работы:

  • заведите машину и вдавите ручку подсоса до конца;
  • надавите плавно на педаль «газа»: если есть провалы, «виноват» жиклер, расположенный в первой камере, при нормальном наборе оборотов перейдите к следующему пункту;
  • резко нажмите на акселератор: наличие провала необходимо подобрать носик (оптимальные размеры 40*40) и жиклер (39-40).

Тюнинг Солекса

Существует ряд способов тюнинга для повышения мощности и приемистости двигателя 2109,21083 путем тюнинга карбюратора Солекс. Одним из распространенных видов тюнинга ВАЗ выступает установка на карбюратор турбины. Применение турбонаддува позволяет увеличить мощность силового агрегата ВАЗ(без применения инжектора), благодаря увеличению количества подаваемого воздуха и топлива к цилиндрам. В таком случае сгорает увеличенный объем топливовоздушной смеси, что способствует увеличению выделяемой энергии. Соответственно в рабочих цилиндрах наблюдается повышение давления газа на поршни, что и обеспечивает возрастание мощности двигателя ВАЗ 2109,21083, до мощности мотора с инжектором.

Применение турбин получило популярность на двигателях с непосредственным впрыском топлива (бензиновых и дизельных). Установка турбонаддува на карбюраторные силовые агрегаты ВАЗ 2109,21083 вызывает ряд проблем связанных с распределением воздушных потоков при работе на разных режимах.

  1. Турбина повышает плотность воздуха во впускном коллекторе, что приводит к обеднению смеси. Решением этой проблемы являются топливные жиклеры с большей степенью производительности, достигнутой увеличением сечения проходного диаметра. Новые жиклеры карбюратора Солекс позволят двигателю устойчиво работать как на низких оборотах, так на средних и повышенных режимах (как на моторах с инжектором).
  2. Величина давления надувочного воздуха на разных режимах – разная, и прямо пропорционально зависит от частоты вращения коленвала. Так как перенасыщение воздухом коллектора снижает скорость прохождения потока сквозь диффузоры карбюратора, а это приводит к снижению подачи топлива (в некоторых случаях — прекращение).
  3. На двигателях с турбиной рабочая степень сжатия ниже (бензиновые с инжектором), по сравнению с атмосферными. Если у обычного двигателя с карбюратором коэффициент 10-11, то в турбированном моторе – 8,7-9,6. Данная характеристики продиктована мерами безопасности эксплуатации, так как на такте сжатия при высоком коэффициенте возрастает вероятность детонации топлива. Решит эту проблему на ВАЗ может увеличение объема камеры, путем установки под головку дополнительной прокладки. Она даст прирост в объёме при оставшемся ходе поршня, следовательно, коэффициент сжатия несколько уменьшится.
Популярные статьи  Как промыть топливную систему самому

Тюнинг карбюратора Солекс путем установки турбины требует изменения и самой конструкции карбюратора, но если грамотно проработать все важные моменты установки и настройки, то можно добиться неплохих характеристик и динамики от своего автомобиля ВАЗ (2109,21083). В общем полноценный тюнинг карбюратора Солекс заключается в увеличении эластичности силового агрегата на средних и высоких оборотах, не забывая при этом о достижении полноценного наполнения на низах.

Зализывание и полировка довольно толстой оси дроссельной заслонки, воздушных заслонок и торчащих винтов крепления снижает сопротивление при прохождении потока воздуха. Применение носиков ускорительного насоса с увеличенной пропускной способностью, добавит несколько лошадей вашему ВАЗ.

Схема и принцип работы

Виды и модификации карбюраторов для данного автомобиля могут быть самыми различными, но принцип работы остается прежним.

При холодном пуске движка, водитель закрывает воздушную заслонку, чтобы ограничить приток воздуха и увеличить количество бензина. Это позволяет облегчить запуск и вывести обороты, необходимые для стабильной работы.

Как отрегулировать карбюратор «Солекс»

Карбюратор 21073 дааз устройство и принцип работы: схема устройства и работы карбюратора I — первая камера; II — вторая камера; 1 — рычаг привода ускорительного насоса; 2 — регулировочный винт пускового устройства: 3 — диафрагма пускового устройства; 4 — воздушный канал пускового устройства; 5 — электромагнитный запорный клапан; 6 — топливный жиклер холостого хода; 7 — главный воздушный жиклер первой камеры; 8 — воздушный жиклер холостого хода; 9 — воздушная заслонка; 10 — распылитель главной дозирующей системы первой камеры; 11 — распылитель ускорительного насоса; 12 — распылитель главной дозирующей системы второй камеры: 13 — распылитель эконостата: 14 — главный воздушный жиклер второй камеры; 15 — воздушный жиклер переходной системы второй камеры; 16 — канал балансировки поплавковой камеры; 17 -поплавковая камера; 18 — игольчатый клапан; 19 — калиброванное отверстие перепуска топлива в бак; 20 — топливный фильтр карбюратора; 21 — штуцер подачи топлива; 22 — диафрагма экономайзера мощностных режимов; 23 -топливный жиклер экономайзера мощностных режимов; 24 — шариковый клапан экономайзера мощностных режимов; 25 — поплавок; 26 — топливный жиклер эконостата с трубкой; 27 — топливный жиклер переходной системы второй камеры с трубкой; 28 — эмульсионная трубка второй камеры: 29 — главный топливный жиклер второй камеры; 30 -выходное отверстие переходной системы второй камеры; 31, 33 — дроссельные заслонки: 32 — щель переходной системы первой камеры; 34 — выходное отверстие системы холостого хода; 35 — блок подогрева карбюратора; 30 -регулировочный винт состава <�качества>смеси холостого хода; 37 — штуцер вентиляции картера двигателя; 38 -штуцер для подачи разрежения к вакуумному регулятору зажигания; 39 — штуцеры отбора разрежения для системы рециркуляции; 40 — главный топливный жиклер первой камеры; 41 — эмульсионная трубка первой камеры; 42 -шариковый клапан ускорительного насоса; 43 — диафрагма ускорительного насоса.

В процессе прогрева, подсос воздуха увеличивают, чтобы уменьшить обороты и исключить перебои. Таким образом, воздушная заслонка полностью открывается, а количество бензина снижается. Другие способы прогрева – не предусмотрены конструкцией.

Бензин через топливный фильтр подается в поплавковую камеру, а затем в главную дозирующую систему смесительной камеры. Схема закачки воздуха и смешение его с бензином в диффузоре происходит за счет разряжения, возникающего при работе клапанного механизма и поршней, сжимающих и выталкивающих рабочую смесь.

Система второй камеры предназначена для увеличения притока воздуха к распылителю во время работы двигателя под большой нагрузкой, когда обороты большие.

Чтобы двигатель стабильно работал на холостых оборотах, а малые не давали ему заглохнуть и исключили перебои, предусмотрена система холостого хода. А для поддержания уровня топлива, используемого в карбюраторе солекс 21073, есть целая схема работы поплавковой системы. Рассмотрим работу каждой системы по отдельности.

Подбор жиклёров

Старая запись к октябрю 2011 потерялась. И кажется совсем её и не жалко. Подумаешь, поэкспериментировал и показал грязные бумажки с графиками из своих запасов. Но пришлось опять самому вернуться к подбору индивидуальных жиклёров на свой карбюратор Солекс 073 (от Нивы). Теперь собрал Уфу 2.0 и карбюратор не захотел правильно работать. Раньше был обьёмь 1.7. Опять помогла эта простая, незатейливая тема. В брошюре “карбюраторы Солекс” есть простая инструкция по проверке калибровки жиклёров. Часто случается ситуация, когда жиклёры покупают “россыпью” на рынке. Карбюратор износился, внутри много грязи, есть желание его хорошо отмыть и поставить новые чистые . Ставят их на карбюратор и не могут понять полученного результата. Или машина едет так же плохо или ничего не изменилось или стало ещё хуже, чем было. Возникает подозрение, что часть этих жиклёров “какие то направильные”. Поэтому их не вложили в нормальные ремонтные комкомплекты для карбюраторов. Как в этом попробовать убедиться? Очень просто, надо сделать как написано в брошюре по карбюраторам Солекс.

там написано -”жидкости”(?). Можно лить, думаю и воду. При условии, что это делаем при одних и тех же условиях для обоих жиклёров – сначала пролить родной жиклёр с карбюратора, а потом жиклёр, купленный из магазина. Сравнить показания. И они могут отличаться. Сделал “стенд проливки” за 15 минут (он не без недостатков). Пятилитровая канистра, резиновый мягкий шланг с изолентой для герметичности стыка с крышкой, более тонкий шланг для жиклёра, зажим, мерная посуда.

1. Выкручиваем опять топливный жиклёр 185. Проливаем его заново. Он у нас сегодня оказывается с пропускной способностью 180 (погрешности условий – может стало холоднее, может уровень не точно выставили …) 2. Проливаем первый жиклёр, с которым у нас при прогреве захлёбывался двигатель. Получаем там показания 210. Для взаимного сравнения нам важны результаты одного дня. 210 много, 180 мало. Будем пытаться получить среднее значение. Методом применения обточенной булавки и полировки получаю приблизительно 195. Ставлю жиклёр и завожу холодную машину. Наблюдения. Отлично реагирует подсос, можно смело его постепенно убирать, двигатель и ровно работает “на холодную” и не захлёбывается и не глохнет при полном утапливании подсоса. Пробую проехаться – никакого провала при переходеи от холостых. Уже есть положительные результаты, вроде всё устраивает. Ранее пытался менять уровень в поплавковой камере, регулировать систему пуска, менял жиклёры холостого хода – ничего из этого не помогало. Про жиклёры холостого хода Солекс где то сказано :
