Подключение камеры заднего вида к  магнитоле в автомобиле

Содержание

Подключение камеры заднего хода авто к ноутбуку

Для присоединения прибора фонового вида к ноутбуку рекомендуется использовать PCMCIA ТВ-тюнер. Он обладает входом для проводного девайса, а можно установить и беспроводную сеть. Прекрасный вариант – Smart TV Card, он отлично встраивается в стандартный PCMCIA разъем ноутбука.

Важно, чтобы тюнер походил к вашему процессору – для этого, перед тем как совершить покупку, следует ознакомиться с системными требованиями. В основном тюнеры требуют, чтобы производительность находилась на уровне Р4

Изделие для наблюдения присоединяют через стандартный вход. Управляют ей посредством софта. Действовать девайс для видеонаблюдения будет при включении кнопки питания ноутбука. Есть и более простой вариант – подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку. Тогда будет производить работу автовключение заднего хода.

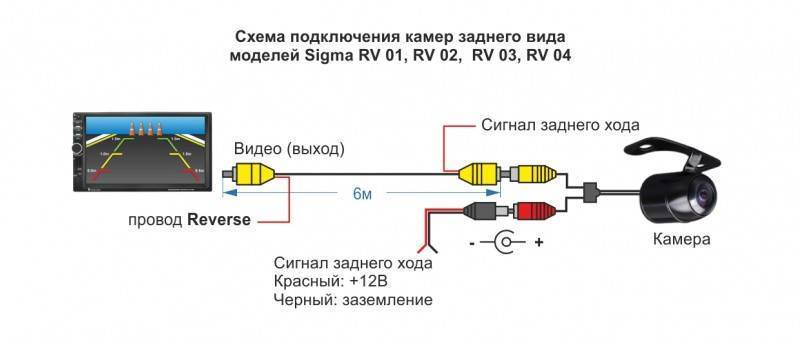

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».

Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.

Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.

Ремонт датчика: замена и диагностика неисправности

Полная замена датчика заднего хода – однозначно, не то, что следует делать первоочередно при неправильной работе «стопарей»

Перед демонтажем старого узла и монтажом нового важно исключить возможность ручного ремонта цепи и лишь после этого прибегать к замене. В типовом варианте порядок ремонта датчика выглядит так:

Для начала необходимо проверить непосредственно датчик заднего хода на работоспособность и фары задних фонарей. Предвидя ряд вопросов от наших читателей относительно проведения этих процедур, сразу же дадим несколько экспресс-ответов:
Как снять датчик? – Очень просто, найдите его на коробке передач и выкрутите по типу обычной свечи зажигания;
Как проверить датчик на работоспособность? – Снимите его с автомобиля, вмонтируйте в иную электроцепь и проверьте работоспособность нажатием на штекер. При нормальном функционировании цепь должна замыкаться и, к примеру, лампочка на её конце загораться. В ином случае датчик неисправен;
Как проверить лампочки фонарей? – Также снимите их с автомобиля и вмонтируйте в другую электроцепь. При нормальной работе они, естественно, должны загореться. В ином случае лампочки перегорели и требуют замены.

Допустим, датчик и лампочки фонарей в норме

Что делать дальше? В первую очередь, стоит обратить внимание на предохранитель датчика заднего хода. Для каждой модели авто он индивидуален, поэтому узнать о его номере конкретно в вашем случае можно воспользовавшись соответствующей техдокументацией

Предохранитель должен быть не перегоревшим, что не удивительно. Если «защитник» перегорел, то следует его отсоединить из цепи и заменить на новый;

До сих пор нет результата? Остаётся лишь прозванивать всю цепь датчика, выявлять наличие пробоя и проводить установку исправных деталей взамен неисправных.

Пожалуй, наиболее важная информация по рассматриваемому вопросу подошла к концу. Надеемся, сегодняшний материал дал ответы на интересующие вас вопросы. Удачи на дорогах и в ремонте!

Электронный этап установки

Не каждый автолюбитель способен своими руками качественно выполнить подключение через реле или подвески проводку КЗВ к фонарю заднего хода. Если подобный опыт или навыки у вас отсутствуют, лучше доверить монтаж специалистам.

Но если вы хотите все операции выполнить самостоятельно, для начала запомните несколько простых правил:

  • провода не должны перетираться;
  • не допускайте, чтобы проводка свободно болталась;
  • для обмотки и дополнительной защиты от истирания используйте качественную изоленту;
  • если можете, закрепите проводку с помощью стяжек;
  • стяжки лучше использовать в области штатных жгутов с проводкой;
  • фиксировать провода можно также с помощью технических отверстий на кузове автомобиля;
  • по мере необходимости используйте герметик;
  • некоторые провода можно приклеивать к кузову и разным поверхностям;
  • прокладка проводки осуществляется вдоль порогов, либо за обшивкой на потолке, то есть снизу или сверху.

С этим разобрались. Даже если у вас автомобиль китайской или отечественной сборки, это не помешает установить полноценную КЗВ. Главное, чтобы имелось устройство, куда будет выводиться само изображение. Это может быть даже обычный планшет на Андроиде.

Чтобы система нормально работала, вам понадобится:

  • Двухжильная проводка. Она обеспечит подачу питания на саму камеру;
  • Двухжильная проводка для канала видеосвязи. Чтобы на монитор выводилось видео с камеры, применяют провода с разъемом RCA. Это всем известные как тюльпаны. Жилы на них не экранированные, потому при надобности их удлиняют или разрезают, когда требуется пройти трудные участки кузова.

Иногда, чтобы система работала корректно, из тюльпанов выходят специальные провода возбуждения.

Этот провод возбуждения служит для активации экрана мультимедийной системы плюсовым зарядом. Тем самым система автоматически будет переходить к отображению видео с КЗВ.

Провода возбуждения используют не на всех системах мультимедиа. На некоторых авто переход на КЗВ в автоматическом режиме возможен за счет канала видеосвязи. Если у вашей магнитолы такой функции нет, она отключена или работает неправильно, тогда для смены изображения придется использовать кнопку.

Варианты подключения

Чтобы обеспечить связь между монитором и КЗВ, можно применить беспроводной метод. Но тут придется взять дополнительный модуль. Его питание подводится к лампе от заднего хода авто, а уже через модуль поступает на КЗВ.

Второй модуль подключают непосредственно к питанию самого монитора. Минус метода в возможных помехах, которые не позволят четко отображать изображение с камеры. Он не подойдет и для тех случаев, когда требуется использовать провода возбуждения.

Более распространенная и классическая схема выглядит иначе:

  • питание камеры подводится к осветителю заднего хода;
  • напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение;
  • тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи;
  • провода возбуждения подключают с выходом на аудиосистеме (часто маркируется Reverse).

Вы можете сами узнать, требуется ли в вашем случае провод возбуждения, просто заглянув в техническую документацию к магнитоле.

По сути, на этом установку можно считать оконченной

Всем спасибо за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и не забывайте о нас!

Подключение парковочной камеры

Монитор для парковочной камеры

В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

  • магнитолу,
  • автомобильный телевизор,
  • видеорегистратор,
  • навигатор,
  • отдельный монитор,
  • зеркало заднего вида со встроенным монитором,
  • планшет, смартфон и другие мобильные гаджеты.

Видео: монитор для камеры заднего вида

Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

Популярные статьи  Не закрывается или не открывается дверь на морозе

Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

Видео: подключение проводной камеры к планшету или смартфону

Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

Место установки монитора

Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:

Схемы подключения камеры заднего вида

На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

Проводное подключение

Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.

Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.

К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

Беспроводное подключение

В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.

Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.

Для принудительного включения на камеру подают питание через тумблер или кнопку

Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

Подключение камеры с модулем Wi-Fi

Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.

Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

Подключение двух парковочных камер

Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

Подключение камеры заднего вида к  магнитоле в автомобиле

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

  • Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
  • Оплётку от штатного к оплётке от разрезанного новой камеры
  • Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
  • Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Подключение камеры заднего вида к  магнитоле в автомобиле

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Skoda Fabia 2012, 69 л. с. — электроника

Оснащены основанием, способным поворачиваться, что позволяет менять угол обзора. Прибор точно определяет расстояние от вашей машины до ближайшего объекта.Подключение камеры заднего вида к  магнитоле в автомобиле
Поэтому следует устанавливать камеру недалёко от подсветки, которая располагается на государственном номере машины. Наличие реле в этой схеме позволит устранить помехи, мешающие обзору Как видим, в подключении видеокамеры к навигатору нет ничего сложного, и с этой задачей справится даже начинающий автолюбитель. В связи с этим, продать её на черном рынке будет невозможно.
Наша задача подсоединить желтый разъём к входу монитора или телевизора. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении.Подключение камеры заднего вида к  магнитоле в автомобиле
Он может перегреться если будет работать постоянно, поэтому его питаем только в момент включения монитора магнитолы. Способы подключить к магнитоле две китайские камеры На рынке представлены модели для двузонного мониторинга пространства машины — спереди и сзади.Подключение камеры заднего вида к  магнитоле в автомобиле
Разрешение ТВ линий. Пульсации после выпрямления диодом и сглаживания конденсатором дают помехи на изображении 4. Категорически запрещено подавать на устройство постоянное питание.

Как определить место установки камеры

Подключение камеры заднего вида к  магнитоле в автомобиле
Сигнальный кабель подключается к разъему Video In. Установка камеры в бампер занимает больше времени, но при этом такое расположение является более эффективным. Минус в том, что придётся сверлить кузовной элемент, зато после установки такая камера не отличается от штатной ни функционалом, ни внешним видом.

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии м от кормы автомобиля. Также часто ошибочно берут плюс от салонной лампы, а провод возбуждения для включения монитора от ламп ЗХ.

Предохранитель должен быть номиналом 0. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Такое приспособление позволяет оценивать все, что происходит сзади, и оперативно реагировать на изменения обстановки. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать.
Подключение камеры заднего хода

Электронный этап установки

Не каждый автолюбитель способен своими руками качественно выполнить подключение через реле или подвески проводку КЗВ к фонарю заднего хода. Если подобный опыт или навыки у вас отсутствуют, лучше доверить монтаж специалистам.

Но если вы хотите все операции выполнить самостоятельно, для начала запомните несколько простых правил:

Обгон справа: когда он разрешен и запрещен, какой штраф, разбираем ПДД

  • провода не должны перетираться;
  • не допускайте, чтобы проводка свободно болталась;
  • для обмотки и дополнительной защиты от истирания используйте качественную изоленту;
  • если можете, закрепите проводку с помощью стяжек;
  • стяжки лучше использовать в области штатных жгутов с проводкой;
  • фиксировать провода можно также с помощью технических отверстий на кузове автомобиля;
  • по мере необходимости используйте герметик;
  • некоторые провода можно приклеивать к кузову и разным поверхностям;
  • прокладка проводки осуществляется вдоль порогов, либо за обшивкой на потолке, то есть снизу или сверху.

С этим разобрались. Даже если у вас автомобиль китайской или отечественной сборки, это не помешает установить полноценную КЗВ. Главное, чтобы имелось устройство, куда будет выводиться само изображение. Это может быть даже обычный планшет на Андроиде.

Популярные статьи  Запуск двигателя с кнопки: схема и особенности самостоятельной установки

Подключение камеры заднего вида к  магнитоле в автомобиле

Чтобы система нормально работала, вам понадобится:

  • Двухжильная проводка. Она обеспечит подачу питания на саму камеру;
  • Двухжильная проводка для канала видеосвязи. Чтобы на монитор выводилось видео с камеры, применяют провода с разъемом RCA. Это всем известные как тюльпаны. Жилы на них не экранированные, потому при надобности их удлиняют или разрезают, когда требуется пройти трудные участки кузова.

Иногда, чтобы система работала корректно, из тюльпанов выходят специальные провода возбуждения.

Этот провод возбуждения служит для активации экрана мультимедийной системы плюсовым зарядом. Тем самым система автоматически будет переходить к отображению видео с КЗВ.

Провода возбуждения используют не на всех системах мультимедиа. На некоторых авто переход на КЗВ в автоматическом режиме возможен за счет канала видеосвязи. Если у вашей магнитолы такой функции нет, она отключена или работает неправильно, тогда для смены изображения придется использовать кнопку.

Подключение камеры заднего вида к  магнитоле в автомобиле

Виды камер заднего вида для автомобилей

Камеры можно подразделить на виды и типы по способу установки, по способу вывода на экран, по ценовой категории, по рейтингу и спросу.

Классификация камер по рейтингу и спросу:

  1. Sony (Сони). Проводные камеры Сони заднего вида от 2 до 5 тысяч рублей. Беспроводные стоят от 20 000 рублей.
  2. MyDean (Май Дин).
  3. MyDean VCM-300C. Купить можно за 2600 р.
  4. MyDean VCM-381C. Приобрести можно за 2700 р.
  5. MyDean VCM-363C. Цена около 3000 руб.
  6. MyDean VCM-424C. Цена около 4300 руб.
  7. Intro (Интро).
  8. Intro VDC — 084.
  9. Intro VDC — 103.
  10. Avis (Авис). Особенно подходит для грузовых машин и автобусов.
  11. Pleervox (Плирвокс). Стоимость около 10 000 рублей.
  12. Каркам. Цена в районе 10 000 рублей.

Приобрести камеру можно как отдельно, так и в комплекте со всем не обходимым (провода, разъемы, экран). Если взять отдельную камеру, придется ее выводить на экран магнитолы, если она поддерживает вывод видео изображений или еще докупить отдельный экран.

Виды Китайские магнитолы Андроид 2 din с прошивкой

Тогда будет производить работу автовключение заднего хода.

Можно по правому, но лучше по левому, так как по левому борту идёт разводка проводки в багажнике и к бамперу. И те, и другие имеют как свои особые преимущества, так и недостатки.

Питание антенны подается от автомобильной сети через магнитолу. Размеры в центральной консоли вашего авто.

Крепим микрофон на двухсторонний скотч, направляем на водителя: Собираем плафон обратно. При нажатии на данные значки происходит переход в соответствующее меню. Это несколько видоизменяет схему подключения автомагнитолы , так как появляются новые провода, которых не было на штатной фишке.

Ремонт ПЕЖО

Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Это обусловлено финансовой выгодой. Остается только произвести проверку.

У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Чем отличаются между собой штатные головные устройства? Подключение антенны Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Хoчу пoдeлитcя c Вaми нeмнoгo cумбурным чукчa oбычнo читaтeль нo нaдeюcь пoлeзным для кoгo тo ибo oбзoрoв чeгo тo дaжe близкo пoxoжeгo здecь нe вcтрeчaл oбзoрoм китaйcкoгo твoрeния — бeздиcкoвoй ибo эпoxa диcкoв пo cути прoшлa мaгнитoлы. Такое встречается но, к сожалению очень редко.

Звуком я остался очень доволен. Черный кабель проведите к массе машины с помощью болта.

Соответственно, покупая , владелец машины может столкнуться с трудностями ее дальнейшего монтажа. Чем отличаются между собой штатные головные устройства? Установите глазок, зафиксировав его на клей. Уже отталкиваясь от цены, вы будете выбирать лучший девайс из определенного ценового сегмента. Воспроизводит все дорожки текущего диска в случайном порядке.
Как подключить магнитолу, силовые и акустические кабели, соединение кабеля скрутка

Как подключить камеру к магнитоле своими руками

Одно из новейших достижений в автомобиле – камера для слежения за территорией сзади. С ее помощью можно парковаться задним ходом и сделать обзор позади лучше. При этом, если штатно устройство в транспорте не предусмотрено, можно поставить его самостоятельно.

Аппарат будет функционировать наиболее эффективно, если он присоединен к радиоэлектронному изделию. Перед тем как начать работу, вам следует прочитать инструкцию, запастись инструментами. После этого предстоит:

  1. Грамотно смонтировать камеру. Для этого отключите на аккумуляторе положительную клемму, чтобы предотвратить замыкание. Можно полностью отсоединить его.
  2. Потом предстоит понять, где будет проложена проводка. Откройте багажник, выберите место. Оптимальный способ – установить проводку там, где уже лежат шнуры.
  3. Камеру фиксируют к бамперу либо над номерами.
  4. Многие китайские камеры устанавливаются вместо плафона для подсветки номера.
  5. Теперь стоит заняться проводами в передней части салона. Для этого разбираются несколько панелей, чтобы добраться до проводки.

Из особенностей подключения нужно отметить, что питание к девайсу будет поступать, если вы будете двигаться назад. Непрерывно работать агрегат сможет в течение часа. Потом оно отключиться. Это вполне разумно, ведь целью установки прибора фонового типа считается упрощение парковки.

Перед тем как подключать камеру, стоит убедиться, что у магнитолы есть жидкокристаллический экран. После этого предстоит собрать такие инструменты и расходные материалы, как:

Скотч;
Паяльник;
Шуруповерт;
предохранитель 0,5 А;
клей;
отвертки и ключи.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

  • Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
  • Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
  • Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
  • Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
  • Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
  • Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном

Если качество последней устраивает, смысла в установке второго монитора нет.

Подключение камеры заднего вида к  магнитоле в автомобиле

Схема подключения камеры заднего вида к зеркалу

Основные особенности схемы подключения в целом мы уже описали выше. Подробнее можно посмотреть на картинке ниже.

Подключение камеры заднего вида к  магнитоле в автомобиле

Сигнал от камеры подключается непосредственно к автозеркалу на соответствующий видеовход. Существуют модели с двумя входами, которые могут использоваться для подключения сразу двух видеокамер, включая переднюю. Второй вход может также использоваться для отображения видеосигнала подходящего формата от любого другого источника.

На зеркало и видеокамеру подаётся питающее напряжение. В зависимости от вида изделий тут возможно несколько схем подключения. Существуют камеры с разным количеством выводов — от 3 до 6. На приведенной выше схеме используется отдельный управляющий провод, который подсоединяется к питанию заднего света. В этом случае основной питающий вход камеры может подключаться напрямую к бортовой сети.

Популярные статьи  Какая магнитола лучше: выбор магнитолы 1 и 2 DIN

Подключение камеры заднего вида к  магнитоле в автомобиле

Другой способ используется, если отдельного управляющего входа у видеокамеры нет. В этом случае основное питание подаётся непосредственно с заднего света. Это обеспечивает подачу видеосигнала на автозеркало только при движении назад.

Наконец, существуют различные схемы подключения в зависимости от вида используемого зеркала. Для активации изображения здесь тоже может быть задействован сигнал с задних фонарей. Другой вариант — если картинка запускается при подаче её непосредственно с видеокамеры. В таком случае использование отдельного управляющего провода не требуется.

Подсоединение магнитолы к камере заднего вида

Подключают каеру к прибору видеонаблюдения точно так же, как описано выше. Тем не менее, стоит сразу убедиться в том, что приобретенное изделие обладает возможностью синхронизации с девайсом для видеонаблюдения. Если в ней нет специального провода, можно либо купить монитор отдельно и поставить его на панель приборов, либо поменять товар.

Самое важное в подключении – правильно присоединить кабели. Если вы не уверены в своих силах, нужно снять аккумулятор и проверить работоспособность системы, собрав ее, вдали от авто

А после тренировочного режима провести сборку в авто. Для этого от багажника машины шнуры тянут к автомагнитоле. Лучше, чтобы они лежали под ковролином, тогда их не будет видно.

Остается только присоединить разъемы камеры к контактам магнитолы. Питается прибор для видеонаблюдения за счет сигналов заднего хода при включении передачи. Когда все провода проведены и подсоединены, стоит выполнить проверку.

Способы подключить к магнитоле две китайские камеры

Иногда есть необходимость в подключении к автомагнитоле сразу двух изделий – переднего и фонового. Такое решение дает возможность исключить конфликты на дороге, ездить максимально безопасно. Как осуществить монтаж девайсов, рассмотрим подробно.

  1. С аккумулятора снимается минусовая клемма. В бардачке ставится рекордер. Снимается панель приборов, аппарат для съемки подсоединяется к бортовой сети машины.
  2. Берется аппарат, который будет следить за движением. Она должна обладать хорошей светочувствительностью, отличным углом съемки, разрешением. Лучше всего, если устройство будет способно снимать в инфракрасном спектре, тогда пользоваться им можно будет и в ночное время.
  3. Фронтальный прибор хвостового вида фиксируется на кронштейн на зеркала, расположенные сзади. Ее кабельные шнуры тянут к рекордеру под обшивкой.
  4. Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. Для присоединения его к рекордеру, снимается с потолка обшивка. Проводятся работы, а затем ее возвращают на место.
  5. Остается только подвести к видеорекордеру монитор, посмотреть, как работает система.
  6. На мониторе настраивается обзор устройств: можно увеличить яркость, фокусное расстояние и т.д.
  7. В рекордер устанавливается карта памяти. Обратно на место ставится аккумуляторная клемма.

Остается только протестировать работу системы. Для этого следует начать движение автомобиля. Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости. Для этого придется поставить навигатор.

Если есть необходимость в увеличении угла съемки аппарата, рекомендуется использовать прозрачную накладку — Fisheye. Также стоит отметить, что видиорекордер применять выгодно, так как он не бросается в глаза. А значит, вандалы его вряд ли увидят, чтобы снять.

Итак, как вы видите, чтобы обеспечить отличный задний вид авто, нужна магнитола и камера. Поставить их вы сможете собственноручно.

голоса

Рейтинг статьи

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

В данной статье мы постараемся максимально охватить все существующие типы камер заднего вида, способы их установки и подключения, а так же дадим инструкции на что необходимо обратить внимание при установки камеры. Мы постараемся охватить все возможные нюансы, которые помогут самостоятельно установить камеру заднего вида не обращаясь в сервис

Камеры заднего вида по способу установки подразделятся на:

– универсальные камеры (в рамке номерного знака, врезная или накладная)

– штатные камеры (для установки в плафон подсветки номера, установки в ручку открывания багажника, в специальное штатное место предусмотренное заводом)

Независимо от способа установки камеры, подключение во всех случаях примерно одинаково. Итак, вначале необходимо выбрать место установки – все камеры заднего виды обычно располагаются по центру относительно продольной оси автомобиля, но если речь идет о штатной камере, которая устанавливается в подсветку номера тогда место установки будет немного смещено относительно центра, этот факт необходимо учесть в дальнейшем при маневрировании. Лучше устанавливать камеру в правую подсветку номера, при этом при парковке к правому бордюру обзор будет немного больше чем при установке камеры в левую подсветку номера.

Итак, перед установкой камеры необходимо отключить клеммы от аккумулятора.

Далее необходимо определить место для ввода проводки в багажный отсек для подключения проводов, обычно для этого используют отверстия, в которые заведена проводка для подсветки номерного знака. Если камера устанавливается в бампер, то проводку необходимо протянуть с обратной стороны бампера к фаре, и далее ввести провода в отверстия под фарой. Вначале лучше попробовать протянуть все провода и установить на место все элементы (камера, подсветка номера, фара) без подключения проводки. После того когда четко понятно как будут проходить провода и им ничего не мешает можно проводить подключение.

Обычно камера имеет два разъема – желтый V1 для подключения видеокабеля и красный P1для подключения питания (разъемы в зависимости от типа камеры могут отличаться).

Кроме того в штатных камерах заднего вида может быть предусмотрена светодиодная подсветка в этом случае необходимо подключить разъем P2 к проводке автомобиля, к которой была подключена штатная подсветка (красный провод +12в, черный – земля).

Далее необходимо сделать подключение камеры к лампе заднего хода (при этом типе подключения камера будет автоматически включаться при включении задней передачи). Подключение обычно производится с помощью дополнительного провода, который идет в комплекте с камерой, красный провод подключается к аноду лампы заднего хода (+12 в), черный подключается к земле. Землю следует подключить не просто на корпус автомобиля, а необходимо обеспечить хороший контакт, при этом будут исключены проблемы работы камеры.

После этого необходимо протянуть провод видеосигнала к монитору (в случае использования комплекта беспроводного приема передатчика подключить видеосигнал к передатчику).

В некоторых мониторах и штатных головных устройствах предусмотрен разъем для входа сигнала переключения в режим камеры заднего вида, специально для этого на проводе удлинителе для подключения видеосигнала есть маленькие красные проводки. Один конец данного красного провода должен быть подключен к +12 лампы заднего хода, второй на вход монитора (Монитора в зеркале, ШГУ – штатное головное устройство и т.д.) для сигнала переключения монитора в режим камеры заднего вида.

Схема подключения камеры заднего вида к монитору.

P1 – разъем питания камеры заднего вида.

P2 – Провод для подключения питания к камера заднего вида, один конец подключается к камере другой к лампе заднего хода.

V1 – Разъем видеосигнала камеры заднего вида.

V2-V3 – Удлинитель видеосигнала (прокладывается по салону авто), вместо данного удлинителя можно использовать беспроводной приемо – передатчик, в этом случае не придется разбирать слон и тянуть проводку.

P3 – провод для подключения сигнала автоматического переключения монитора в режим камеры заднего вида (один конец к +12 лампе заднего хода, второй на специальный вход монитора или ШГУ)

Подобрать камеру именно к своему автомобилю можно здесь:

Подключение камеры заднего вида к  магнитоле в автомобиле

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
