Как подключить минус

Сечение кабеля для подключения минуса на сабвуфер можно взять чуть меньше, чем для подачи плюса. И потребуется меньшая длина кабеля около 1 метра. При мощности сабвуфера более 500 Вт минусовой провод не крепите к кузову. Его необходимо протянуть до аккумулятора.

Минус в данной системе можно пода́ть от корпуса машины. Но найдите какое-то надёжное соединение, которое обеспечит хороший контакт и надёжную фиксацию. Например, можно минусовой кабель протянуть от болта крепления сиденья. Если сабвуфер стоит сзади, от заднего сиденья. Но без скруток и других ненадёжных соединений.

Пример подключения минуса

Под болт возьмите клемму с отверстием в середине подходящего размера, а не в виде «вилки». Болт открутите, очистите шляпку и стержень, края отверстия, наденьте клемму от кабеля и установите на место. Трассу прокладывайте так, чтобы возможность повреждения была минимальной.

Можно найти зачищенную от краски площадку и прикрутить минусовой кабель туда. Но не саморезами, а болтом. И убрать грязь и ржавчину, если они есть. В чистом металле просверлить дырку и туда вогнать болт с насаженным на неё контактом от минусового кабеля. И контакт должен быть очень прочным и плотным.

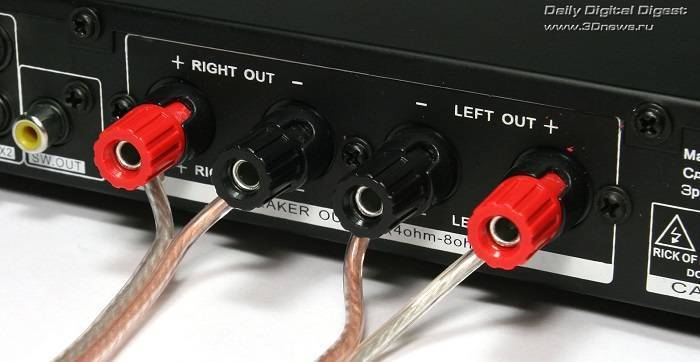

Как определить плюс и минус на динамике

В сильно изношенных, динамиках с сомнительным происхождением и акустических колонках сведения о полярности могут отсутствовать. В этом случае полярность динамиков определяется при помощи простых опытов.

Мультиметром

Сопротивления динамиков маленькое (от 2 до 4 Ом). Его можно проверить при помощи мультиметра, но оно одинаково звонится в две стороны. Однако при соединении красного (положительного) щупа с «+» динамика, отрицательного (черного) с «минусом» динамика диффузор немного переместится вперед (по направлению к слушателю). Это перемещение лучше определить на ощупь пальцем, а не визуально.

С помощью батарейки

При соединении плюса батарейки с + динамика, минуса батарейки с минусовым контактом динамика также произойдет фронтальное перемещение диффузора, по которому можно сфазировать динамики. Даже если сфазировать все динамики в обратной полярности, качество звучания будет такое же, как в прямой. Главное, чтобы все динамики работали в одной фазе. Подключать батарейку следует на короткое время (одна-две секунды), иначе можно «спалить» динамик.

Видео — как узнать полярность динамика:

Проверять полярность динамиков и колонок при помощи автомобильного аккумулятора, зарядного устройства ни в коем случае нельзя. Даже кратковременное подключение динамика к АКБ может вывести его из строя.

При помощи батарейки и листа бумаги

Иногда (например, в колонке) диффузор динамика закрыт сеткой или тканью. В этом случае на ее поверхность можно положить легкий лист бумаги. В момент подачи напряжения лист бумаги будет перемещаться вперед или назад за счет звукового давления воздуха. По направлению перемещения можно судить о полярности.

Пассивный сабвуфер

Пассивный сабвуфер представляет собой акустический корпус с установленным внутри на подвесе динамиком. Сигнал на динамик подается от внешнего усилителя, установленного в автомобиле. Мощность усилителя должна соответствовать параметрам динамика, в противном случае он будет работать неполноценно. Возможно подключение устройства через электронный частотный фильтр, разбивающий сигнал звучания на различные диапазоны.

Пассивный сабвуфер Pioneer, предназначенный для установки под сидением

Основные характеристики пассивных сабвуферов

Характеристики пассивного устройства рассмотрим на примере JBL GT-12BP:

  • диаметр динамика — 300 мм;
  • мощность номинальная — 300 Вт;
  • максимальная мощность — 1200 Вт;
  • частотный диапазон — от 45 до 130 Гц;
  • чувствительность — 93 дБ;
  • размеры корпуса — 390*412*475 мм;
  • вес устройства — 18 кг.

Плюсы и минусы

  1. Отсутствие внутри корпуса источника тепла, что исключает перегрев динамика и возможные искажения звука.
  2. Возможно улучшение качества звучания путем установки дополнительных электронных компонентов (фильтров).
  3. На внешнем усилителе имеется увеличенное число настроек. Диапазон регулировок на усилителях внешнего монтажа расширен по сравнению со встроенными.
  4. Внутренний объем корпуса имеет равномерную компоновку, что способствует улучшенному звучанию.
  5. Невысокая стоимость устройства.

К отрицательной стороне пассивного сабвуфера традиционно относят необходимость установки отдельного усилителя. Большинство моделей автомобильных ресиверов не оснащены отдельным каналом для монтажа низкочастотных динамиков.

Как настроить

Настройка усилителя позволяет обеспечить равномерное звучание через все динамики акустической системы. Для регулировки требуется повернуть регулятор Gain (на части устройств обозначен как Level) до минимального уровня, а затем установить корректор фильтра HP на максимум. Если усилительный блок оборудован встроенным эквалайзером или блоком усиления низких частот, требуется отключить функции (из-за влияния на звуковую картину). При использовании высокочастотных динамиков дополнительно регулируется положение корректора LP.

Для дальнейшей настройки необходимо включить воспроизведение музыкального контента на головном устройстве. После отключения тонкомпенсации регулятор громкости выкручивается до положения, соответствующего появлению хрипов в акустике. Затем пользователь снижает громкость и настраивает по аналогичной методике положение корректора Gain. Настройка режима работы производится до момента получения мягкого звука, равномерного для всех динамиков. Корректно настроенный сабвуфер не выделяется на фоне остальных частот, гармонично дополняя звуковую картину.

Ошибки при подключении

Неправильно смонтированная аудиосистема выдаёт не только плохой звук, но может приводить к выходу из строя головного устройства, скачкам напряжения бортовой сети, перегоревшим предохранителями, электроприборам, коротким замыканиям и повреждению электропроводки.

Список типичных ошибок:

  • Усилитель завышенной мощности приводит к повреждению НЧ динамика. Главное правило подбора, при котором раскрывается весь потенциал звучания сабвуфера: мощность усилителя должна быть меньше заявленных показателей пиковых нагрузок низкочастотника. Грамотно рассчитать номинал усилителя можно по формуле: U – величина напряжения бортовой сети автомобиля с запущенным двигателем и питанием от генератора = 14, 4 Вольт;
  • I – номинальное значение предохранителя, либо их суммарное значение в случае нескольких отдельных каналов;
  • KПД (коэффициент полезного действия) – постоянное значение: сабвуферы класса AB – 50% (0,5), класс D – 75% (0,75);
  • n – число независимых каналов устройства.

Усилитель с пониженной мощностью – происходит падение диапазона чувствительности, саб невозможно «раскачать», вместо внятного баса слышен фоновый гул.
Несовместимые параметры магнитолы и динамика НЧ. Если в головном устройстве есть вывод «Sub Out», то мощность рассчитывают по аналогичной формуле, как к усилителю.
Номинал предохранителей в системе не соответствует пиковой нагрузке: если их значение в Амперах ниже необходимой, то перегорание будет происходить даже на незначительных мощностях. В случае слишком сильного сопротивления происходят скачки напряжения в бортовой сети и перегрев электропроводки.
Неправильно установленная полярность на линейных выходах – сабвуфер не включается.
Силовые и акустические кабеля не соответствуют параметрам сети – низкое качество звука.
Неправильная настройка кроссоверов или эквалайзера.

Популярные статьи  Техническое обслуживание системы смазки двигателя

Настройку низких частот после инсталляции сабвуфера в акустическую систему проводят с помощью цифрового эквалайзера, выводя динамики на пиковые нагрузки. Современные устройства обладают широкими возможностями и набором различных функций для регулировок (например, регулировка подъёма басов, «Ваss Вооst», режим шумоподавления). Коррекцию звучания следует выполнять аккуратно, не превышая уровень сигнала на 3 ДБ. Следует помнить, что увеличение мощности на НЧ-динамик происходит кратно: если выставить подъём басов +10 ДБ, то на регистр линейного входа мощность будет выше в 14 раз, в результате чего происходит перегрузка, предохранители сгорают, а компоненты системы выходят из строя.

Коаксиальные или компонентные

Правильно подобрать динамики не так уж просто. В настоящий момент используются автомобильные колонки двух видов: коаксиальные и компонентные. Коаксиальные колонки включают в себя несколько динамиков сразу, так называемых полос. Бывают двух-, трех- и даже четырехполосные колонки. Компонентные колонки предназначены для воспроизведения лишь определенного сегмента частот: низкого, высокого или среднего.

Сразу оговоримся, ценник между коаксиальными и компонентными колонками различается очень и очень сильно, компонентные колонки относятся к HI-FI и HI-END аппаратуре и стоят дорого, а также требуют наличия профессионального усилителя (возможно не одного) и грамотной установки

Мало того, место установки таких колонок в автомобиле имеет немаловажное значение для общего качества звука

Подключение усилителя к магнитоле: как правильно подключить усилитель

Распиновка андроид магнитолы 8.1, 2 DIN из Китая, 1 DIN схемы

Подключение усилителя к магнитоле: как правильно подключить усилитель

Распиновка андроид магнитолы

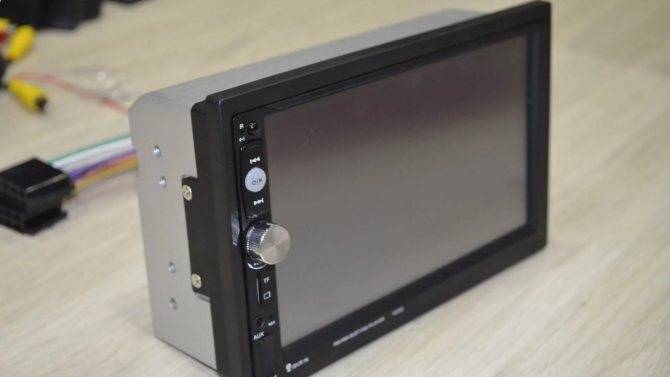

Магнитолы на андроиде в автомобиле в наше время — не редкость. Это даже, скорее, не магнитолы, а настоящие мультимедийные комбайны. Ведь они умеют воспроизводить любого рода видеоформаты, играть какую угодно музыку. На них можно установить любое приложение, будь-то навигация, или даже какая-нибудь игра, при этом можно по технологии Bluetooth подключить к ней один или пару джойстиков и играть на парковке с товарищем! Разумеется, к ним можно подключить камеру заднего вида. И это еще далеко не полный перечень всех умений таких мультимедийных автомагнитол. Минусы, конечно, у таких устройств так же присутствуют, сильно выражены они на дещевых девайсах. Это, в основном, всяческого рода глюки, недоработки, плохой звук и криво установленный андроид.

Операционная система сейчас, чаще всего — Android 8.1 или 7.1. Встречаются, конечно же, разные экземпляры с разной версией, но суть их, как и подключение, и распиновка — идентична. В общем-то. Обычно, у «китайцев» свое видение прекрасного и разъемы у них своего типа, но могут встретиться и евро — ISO разъемы. Подключтить магнитолу с евроразъемом будет по-проще, но и китайские разъемы не должны доставить хлопот.

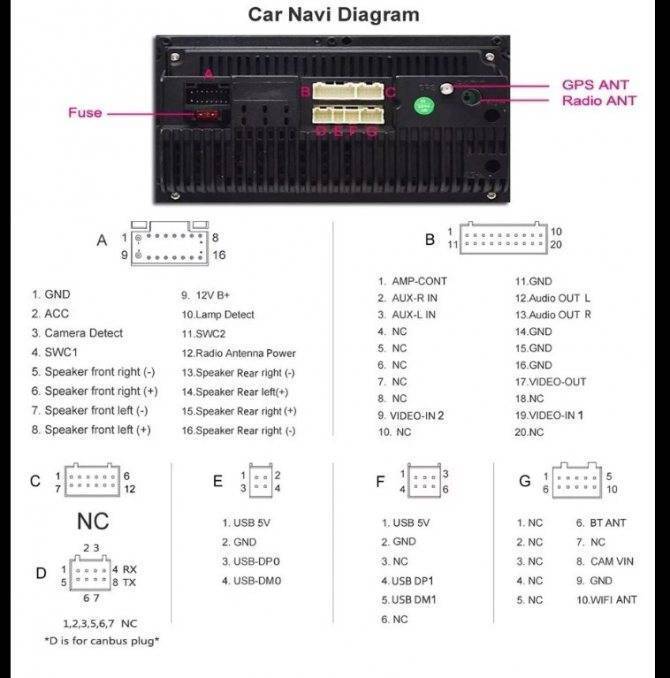

Распиновка магнитолы на 8.1 Android

Подключение усилителя к магнитоле: как правильно подключить усилитель

Если вы совсем недавно заказывали мультмедийку на Алиэкспресс, эта схема распиновки вам крайне пригодится, потому что, скорее всего, подойдет вам идеально. Конечно, одной распиновки будет мало. Нам необходимо знать, какой провод фишки китайской андроид-магнитолы за что будет отвечать, что ж, смотрим.

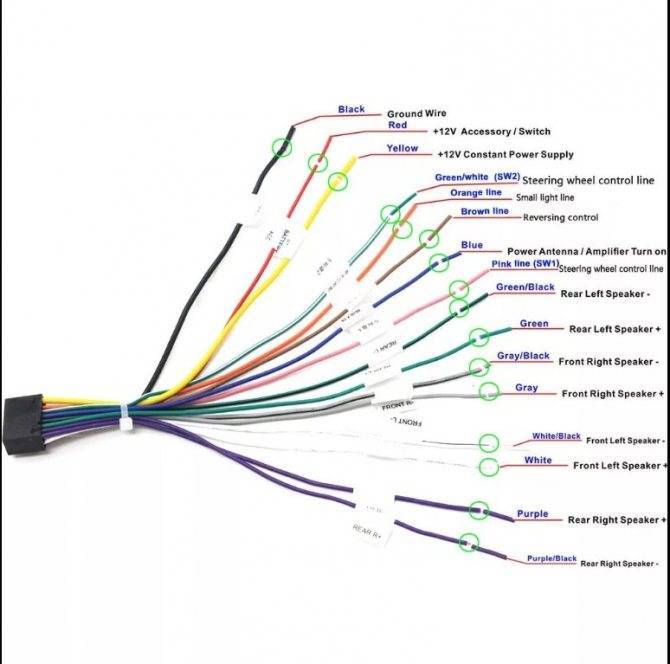

Цвтовое значение проводов магнитолы на Android

Подключение усилителя к магнитоле: как правильно подключить усилитель

Конечно, цвета и значения проводов китайской магнитолы, скорее всего, не будут совпадать с проводами на вашей машине. Чтобы узнать значение вашей проводки, мы предлагаем посмотреть статю о распиновке магнитолы машины вашей марки на нашем сайте. Такая, скорее всего, у нас есть. Там мы обязательно указываем значение проводов каждого цвета.

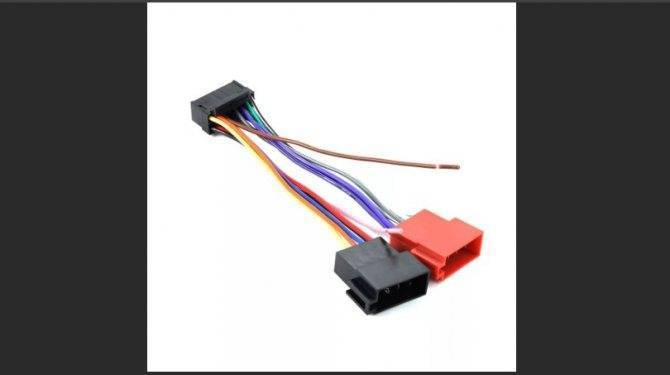

Переходник для подключения магнитолы на Android

Подключение усилителя к магнитоле: как правильно подключить усилитель

Далее, чтобы подключить магнитолу-мультимедийку из поднебесной, вам понадобится штекер для подключения проводки. Такой должен быть в комплекте с магнитолой, но он вполне может вам не подойти, или быть переходником на евро-разъем ISO. Печалиться не стоит. Ведь можно приобрести переходник для вашего авто на ISO. Да, могут понадобиться и такие «танцы с бубном», но поверьте, это еще далеко не сложности и зависит скорее от марки авто.

Распиновка фишки/штекера магнитолы, цветовое значение проводов, видео

Для закрепления материала и лучшего понимания давайте рассмотрим распиновку фишки/штекера магнитолы, цветовое значение проводов, сначала на фото, а затем и на видеоролике.

Значение проводов автомагнитолы с Алиэкспресс

Подключение усилителя к магнитоле: как правильно подключить усилитель

И само видео:

Схемы подключения магнитолы на андроид

Распиновка сложноустроенной, многофункционалной мультимедийной системы на Андроид, приобретенной на заботливом Алиэкспрессе — довольно сложный процесс, но не стоит забывать и о схеме размещения и подключения такой магнитолы. Ведь иногда сложности могут возникнуть именно с ней. Давайте рассмотим несколько схем.

Схема подключения магнитолы на андроид

Подключение усилителя к магнитоле: как правильно подключить усилитель

Немного более подробная схема подключения

Подключение усилителя к магнитоле: как правильно подключить усилитель

Видео подключения магнитолы на андроид

Схема — это, конечно, наглядно и хорошо, но, как говорится, лучше один раз увидеть… поэтому предлагаю вам посмотреть видео подключения магнитолы на Android.

Схема подключения AUX видео и cабвуфера

Конечно, обязательно нужно знать, какие проввода и разъемы отвечают за подключение AUX и сабвуфера на 2 DIN Android магнитолах.

AUX видео выходы и подключение сабвуфера к китайской андроид — мультимедийной системе

Подключение усилителя к магнитоле: как правильно подключить усилитель

И, конечно же, видео о том, как подключить сабвуфер к китайской магнитоле:

Последовательное, параллельное и смешанное соединение динамиков

Самое главное при соединении динамиков – выполнить соединение так, чтобы ни один из динамиков не был перегружен. Перегрузка грозит выходом из строя динамика

Важно понимать, что на динамик можно подавать мощность либо меньше, либо равную номинальной, на которую он, собственно, и рассчитан. В противном случае, рано или поздно даже самый качественный динамик выйдет из строя из-за перегрузки

Понятно, что перед соединением динамиков нужно определить их:

Номинальную мощность (Вт, W);

Активное сопротивление звуковой катушки (Ом, Ω).

Всё это, как правило, указывается на магнитной системе динамика, либо на корзине.

Бывает и не указывают, но можно узнать по маркировке.

Соединение динамиков. Пример.

Давайте начнём так сказать с азов – наглядных примеров. Представим, что у нас есть 6-ти ваттный усилитель мощности звуковой частоты (УМЗЧ) и 3 динамика. Два динамика мощностью 1 Вт (сопротивление катушки 8 Ω каждый) и один динамик на 4 Вт (8 Ω). Задача состоит в том, чтобы подключить все 3 динамика к усилителю.

Сначала рассмотрим пример неверного соединения этих динамиков. Вот наглядный рисунок.

Как видим, сопротивления всех трёх динамиков одинаково и равно 8 Ω. Так как это параллельное соединение динамиков, то ток разделится поровну между 3-мя динамиками. При максимальной мощности усилителя (6 Вт) на каждый из динамиков будет приходиться по 2 Вт мощности. Ясно, что 2 из 3 динамиков будут работать с перегрузкой – те, чья номинальная мощность равна 1 Вт. Понятно, что такая схема соединения не годится.

Популярные статьи  Катушка зажигания: как работает, где находится, основные неисправности

Теперь возьмём пример верного соединения всё тех же динамиков. Применим, так называемое, смешанное соединение (и последовательное и параллельное).

Соединим последовательно два 1-ваттных динамика. В результате общее их сопротивление будет равно 16 Ω. Теперь параллельно им подключаем 4-ёх ваттный динамик сопротивлением 8 Ω.

При работе усилителя на максимальной мощности ток в цепи разделится исходя из сопротивления. Так как сопротивление последовательной цепи из двух динамиков в 2 раза больше (т.е. 16 Ω), то динамики получат от усилителя всего 2 ватта звуковой мощности (по 1 ватту на каждый). А вот на 4-ёх ваттный динамик пойдёт мощность в 4 ватта. Но он будет работать согласно своей номинальной мощности. Перегрузки при таком соединении не будет. Каждый из динамиков будет работать в нормальном режиме.

У нас есть 4-ёх ваттный усилитель мощности звуковой частоты (УМЗЧ, он же «усилок»). 4 динамика, мощность каждого – 1 ватт, а сопротивление каждого равно 8 Ω. К выходу усилителя можно подключать нагрузку сопротивлением 8 Ω. Нужно соединить динамики между собой так, чтобы общее сопротивление их было равно 8 Ω.

Как правильно соединить динамики между собой в таком случае?

Последовательное соединение динамиков.

Для начала соединим все динамики последовательно. Что получим в результате?

Так как при последовательном соединении сопротивление динамиков складывается, то в результате мы получим составной динамик с сопротивлением 32 ома! Понятно, что такая схема соединения не подойдёт. К слову сказать, такое же сопротивление (32 Ω) имеет капсюль наушников – в народе обзываемых «затычками».

Если мы подключим такой составной динамик на 32 Ω к 8-ми омному выходу нашего усилителя, то из-за высокого сопротивления ток через динамики пойдёт маленький. Динамики будут звучать очень тихо. Эффективного согласования усилителя и нагрузки (динамиков) не получится.

Параллельное соединение динамиков.

Теперь давайте соединим все динамики параллельно – может на этот раз получится?

При параллельном соединении общее сопротивление считается вот по такой мудрёной формуле.

Параллельное и последовательное соединение динамиков (смешанное соединение).

Ну, а если применить смешанное соединение, то получим вот что.

При последовательном соединении динамиков, сопротивление их складывается, получаем 2 плеча по 16 Ω. Далее сопротивление считаем по упрощённой формуле, так как у нас всего 2 плеча, включенных параллельно.

Подключение сабвуфера: схема

Что касается места установки, это зависит от типа кузова авто, размера багажника и т.д. Например, в седан нужен боле мощный саб, который обычно размещают в багажнике. Реже сабвуфер ставится на задней полке, монтируется в нишах задних крыльев сбоку для сохранения вместительности багажника и т.д.

Кстати, в хэтчбек или минивен не обязательно ставить саб с большой мощностью, как в седане, так как багажное отделение фактически не отделено от салона. В этом случае устройство может меньшим по размеру и более компактным, при этом мощности будет достаточно.

Подключение пассивного сабвуфера

Теперь перейдем к монтажу. Для монтажа пассивного сабвуфера необходимо иметь:

  • проводку (питание, «тюльпаны», плюсовой провод к усилителю и автомагнитоле);
  • предохранитель и конденсатор;
  • плоскогубцы и кусачки, изоленту, стяжки;
  • нож, набор гаечных ключей, разводной ключ, отвертку плоскую и крестовую;

Одним из важнейших этапов является прокладка кабеля питания к усилителю. С учетом того, что сабвуфер обычно ставится в багажнике, а усилитель  крепится рядом, провода прокладываются через салон машины от источника питания.

Перед выполнением всех работ нужно снять клеммы с АКБ, чтобы избежать рисков короткого замыкания

Обратите внимание, обычно акустику подключают через кроссовер к усилителю, а также к магнитоле
Сначала нужно найти жгут проводов, идущих в салон из подкапотного пространства. Часто отверстие, через которое проходят провода в салон, закрыто заглушкой. Если отверстия в кузове нет, его нужно просверлить отдельно.
Затем следует по салону провести кабель питания

Чтобы это сделать, потребуется в отдельных местах снимать обшивку, накладки порогов и т.д. Провод питания следует проводить без заломов и изгибов.
К сабу питание подключается с учетом соблюдения полярности. Проложив питание, усилитель нужно соединить с магнитолой. В этом случае нужны провода «тюльпаны» и провод, управляющий питанием усилителя.
Магнитолу следует извлечь из шахты, «тюльпаны» подключаются по цветам разъемов. Чтобы сабвуфер и магнитола включались одновременно,  тогда используется соответствующий  плюсовой провод. Далее провода и силовой кабель проводятся через салон  и подключаются к усилителю. Сам усилитель подключается к сабвуферу путем соединения каналов усилителя с сабом.

Если отверстия в кузове нет, его нужно просверлить отдельно.
Затем следует по салону провести кабель питания. Чтобы это сделать, потребуется в отдельных местах снимать обшивку, накладки порогов и т.д. Провод питания следует проводить без заломов и изгибов.
К сабу питание подключается с учетом соблюдения полярности. Проложив питание, усилитель нужно соединить с магнитолой. В этом случае нужны провода «тюльпаны» и провод, управляющий питанием усилителя.
Магнитолу следует извлечь из шахты, «тюльпаны» подключаются по цветам разъемов. Чтобы сабвуфер и магнитола включались одновременно,  тогда используется соответствующий  плюсовой провод. Далее провода и силовой кабель проводятся через салон  и подключаются к усилителю. Сам усилитель подключается к сабвуферу путем соединения каналов усилителя с сабом.

Обратите внимание, прокладывая силовой провод от плюса аккумулятора под капотом необходимо установить предохранитель. Кстати, все провода на сабвуфер, на усилитель  и т.д. (как силовые, так и аудио)  должны отличаться высоким качеством

Соединения должны быть надежными

(как силовые, так и аудио)  должны отличаться высоким качеством. Соединения должны быть надежными.

Также при подключении питания на магнитолу, питание подается и на усилитель, чтобы реализовать одновременное включение магнитолы и усилителя. Еще добавим, что часто в схеме установки используется конденсатор. Как правило, он нужен в том случае, если усилитель имеет максимальную мощность от 400 Вт.

Ставить конденсатор модно как под капотом, так и ближе к усилителю или сабвуферу. Конденсатор нужен для того, чтобы избежать быстрой разрядки АКБ при прямом подключении усилителя на аккумулятор.

Подключение сабвуфера к магнитоле без усилителя

Также отметим, некоторые автовладельцы интересуются, как подключить сабвуфер к штатной магнитоле или магнитоле без усилителя

Обратите внимание, подключить саб к магнитоле без усилителя можно, но делать этого не рекомендуется

Такое подключение «убивает» как  НЧ головку сабвуфера, так и усилитель магнитолы.  Прежде всего,  в этом случае  вместо низких частот  на саб будет идти полный сигнал, также из строя может выйти усилитель магнитолы, который попросту не способен работать под большой нагрузкой.

Популярные статьи  Сетка для защиты радиатора: плюсы и минусы

Устанавливаем и подключаем автомобильный усилитель

Первым делом нужно определиться, в каком именном месте вашего автомобиля будет установлен усилитель. Часто его устанавливают вместе с сабвуфером в одном объеме. Желательно надежно прикрепить оборудование, чтобы оно не разбилось от постоянной тряски. Для этого можно воспользоваться различными советами мастеров, которые проводят установки музыкальных систем в машины.

Подключение усилителя к магнитоле: как правильно подключить усилитель

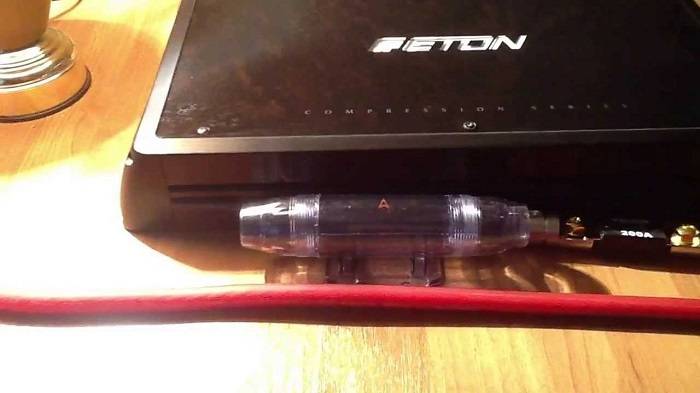

Подключение всей акустической техники лучше производить через предохранители. Так вы сможете обеспечить безопасность при перегрузке системы. После начала перегрева проводов или оборудования предохранитель вылетит и отключит часть или всю систему. Проводя установка усилителя в автомобиле, следует помнить о таких важных моментах и тонкостях:

  • подключается усилитель к линейному выходу магнитолы, который зачастую обозначен как Line Out;
  • подключение может потребовать пайки специального провода, ведь у каждого владельца авто индивидуальная акустическая система;
  • подключение оборудования от усилителя зависит от количества каналов, часто используют пятиканальные усилители — наиболее производительные;
  • к выходу GND подключается специальный провод на массу автомобиля, его лучше сделать как можно короче;
  • не забывайте о питающем проводе, который подключает усилитель к электрической системе автомобиля;
  • основной предохранитель системы крепится в моторном отсеке, он будет разрывать систему в самом начале подключения от аккумулятора.

Подключение усилителя к магнитоле: как правильно подключить усилитель

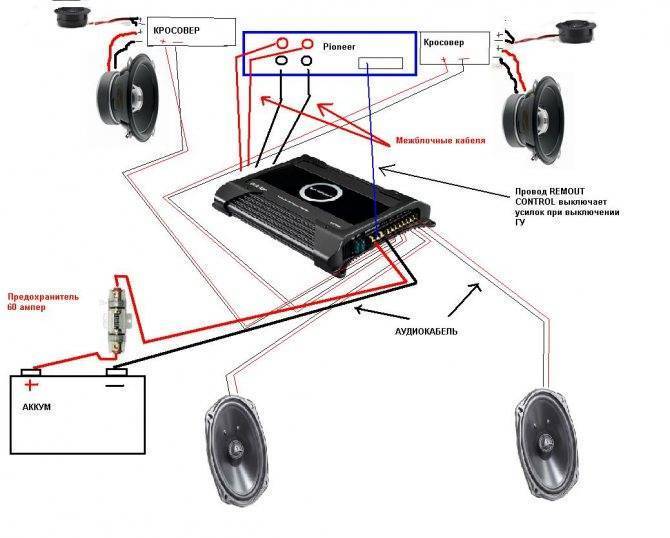

Можно найти тысячи схем подключения автомобильного усилителя, которые будут совершенно разными. Тем не менее, стоит действовать по общепринятому методу, чтобы исключить различные неприятные сюрпризы в эксплуатации оборудования. Важным моментов является подключение динамиков от усилителя. Для этого нужно использовать достаточно мощный провод, иначе сигнал будет плохим.

Не экономьте на проводах, разъемах и соединителях, поскольку от качества этой части вашей будущей системы зависит качество звучания музыки. Используя современные предложения акустических систем, вы сможете легко получить необходимые условия прослушивания любимых треков в своем автомобиле. Достаточно все правильно и разумно подключить, чтобы избежать замыканий и прочих неприятностей. Предлагаем посмотреть подробное видео с советами от специалиста по установке автомобильного звука:

Классификация сабвуферов и способы их установки в машину

Как подключить fm-трансмиттер к автомагнитоле и настроить качество звука

Все автомобильные сабвуферы делятся  на два больших класса: пассивные и активные.

  1. Пассивный сабвуфер представляет собой короб со встроенными в него динамиками. Для того чтобы такой сабвуфер работал, к нему придется дополнительно приобретать усилитель звука соответствующей мощности, поскольку своего усилителя пассивные сабвуферы не имеют.
  2. Активные сабвуферы отличаются от пассивных тем, что в них имеется собственный встроенный усилитель.

По сути, активный сабвуфер – это уже готовая к использованию акустическая система, которая подойдет, пожалуй, большинству автолюбителей, кроме тех, кто предъявляет к качеству звучания особые требования. Очень часто в активных сабвуферах также имеется возможность регулировки звуковых частот и уровня басов.

Существует еще одна разновидность сабвуферов, которые не имеют корпуса и представляют собой динамик с усилителем или без него – их называют бескорпусными.

Корпусные сабвуферы, в свою очередь, отличаются между собой формой корпуса и материалом, из которого он сделан:

  • В не зависимости от того, какой сабвуфер (активный или пассивный) форма корпуса у него может быть круглая, квадратная или прямоугольная.
  • В качестве материала для изготовления корпуса может служить многослойная фанера, ДСП или даже ДВП.

От материала корпуса, а также от его формы зависят и частотные показатели сабвуфера.

Способы установки сабвуфера в машину

В большинстве случаев сабвуферы устанавливают в багажном отсеке автомобиля, причем места установки могут быть разными. Чаще всего сабвуфер крепят к спинке заднего сиденья, но также встречаются варианты, когда “саб” устанавливается сбоку в багажном отсеке.

Низкочастотные динамики, у которых корпус отсутствует, обычно устанавливаются в следующих местах:

  • Во внутреннюю обшивку автомобиля;
  • В пол багажника;
  • В корпус изготовленный по индивидуальным расчетам, учитывающим особенности свободного пространства в автомобиле. Такие сабвуферы по минимуму занимают полезное пространство багажного отделения машины.

Существуют и компактные модели сабвуферов, которые устанавливаются под передние сиденья автомобиля. Однако такие устройства обладают не очень большой мощностью.

После определения места установки, производится непосредственно установка сабвуфера в машине и его дальнейшее подключение к бортовой сети автомобиля и к усилителю или автомагнитоле.

Выбираем динамик для сабвуфера

Зачастую в автомобильных сабвуферах используются динамики размером от 6 до 15 дюймов. Мы же остановимся на самых оптимальных и популярных вариантах — это 10 и 12 дюймовые динамики.

Почему именно этот размер? Динамики размером до 10 дюймов чаще всего используются для получения дополнительных и фронтальных басов, и из них вряд ли получится хороший сабвуфер. Динамики размером от 15 дюймов используются в соревнованиях по автозвуку. Сабвуфер с таким динамиком имеет объем до 90 литров и поместится не в каждый автомобиль. Кроме того, он сильно искажает звук.

Нет единого мнения по поводу того, какой мощности динамик выбрать. Но одно можно сказать точно — максимальная мощность динамиков должна превышать максимальную мощность усилителя. Если динамик будет долго работать на максимальной громкости, то это приведет к искажениям звука и шумам. Лучше придерживаться баланса.

Если Вы не планируете принимать участие в соревнованиях, рекомендуем остановить свой выбор на 10-12 дюймовых динамиках. Самодельный короб под 12-ти дюймовый динамик имеет объем 40-50 литров и поместится в любой багажник.

Что выбрать – активный сабвуфер или пассивный?

Чтобы понять необходимость использования активного или пассивного сабвуфера, нужно выяснить, в чем преимущества каждого варианта. Например:

  1. Пассивный саб представляет собой конструкцию из единого блока, с заключенными в нем несколькими динамиками. Для воспроизведения низкочастотного звука необходимо подключение сабвуфера к усилителю. Преимущество пассивного варианта в относительно низкой стоимости. Минус в обязательном дополнительном месте из-за необходимости подключения связующих конструкций – усилителя и фильтра;
  2. Активный сабвуфер – это готовый к подключению акустический блок с усилителем и фильтром частот. Несомненными плюсами такого устройства является то, что ему не требуется дополнительного пространства, у него широкий диапазон настроек, а также его просто подсоединить к штатной автомагнитоле. Но его стоимость существенно выше.

Как видите, у нас есть два равнозначных варианта. Поэтому перед установкой сабвуфера имеет смысл точно представить, что мы хотим получить в итоге, какой суммой денег планируем пожертвовать и как можно будет разместить саб в автомобиле.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
