Содержание

Какой выбрать усилитель, если установлен сабвуфер

Допустим, у вас установлен сабвуфер. В этом случае нужен двухканальный усилитель, и приобретая его, необходимо убедиться, что он может работать при мостовом способе подключения. Кстати, таких усилителей большинство.

  • Мостовое подключение означает, что оба канала усилителя работают на один динамик сабвуфера. Если мостовое подключение для усилителя не предусмотрено, нужно подумать, как к автомагнитоле подключить усилитель и сабвуфер, сделав это так, чтобы сигнал был суммированным.
  • Специалисты по автозвуку нередко прибегают к определённым хитростям. Можно заставить оба канала работать как одно целое, суммируя сигнал на выходе. Такое подключение используется при подаче сигнала на сабвуфер со сдвоенной звуковой катушкой.
  • В таком случае, выходы каналов, с обязательным соблюдением полярности, соединяются с обмотками сабвуфера. Ну а если у него обмотка в единственном числе, используются специальные сумматоры.
    В итоге, получается моносигнал, сила которого равна двойной мощности одного канала, за минусом потерь при суммировании.

Есть и более сложный вариант подключения усилителя к сабвуферу. При этом у каждого канала усилителя отдельная акустическая система, на которую он работает, и только потом сигнал суммируется.
Диапазоны частот каналов, в этом случае, не должны пересекаться, чтобы не перегрузить усилитель. Для этого на его выходе устанавливается пассивный фильтр.

Схемы подключения

Чтобы правильно подключить громкоговорители, требуется разработать схему расположения устройств и рассчитать магистрали прокладки кабелей. Для коммутации усилителя к колонкам в авто требуется использовать акустический кабель с металлическим экраном, снижающим воздействие электромагнитных волн (от радиопередатчиков, блоков управления или системы зажигания).

Схемы коммутации позволяют соединить передние и задние колонки побортно в общие цепи, освободив оставшиеся тыловые каналы усилительного блока для коммутации низкочастотного громкоговорителя. Сабвуфер подсоединяется мостом, что повышает передаваемую мощность при одновременном снижении нагрузки на электронику усилительного контура.

Последовательное

В схему подключения усилителя к автомагнитоле входят цепи подсоединения колонок. При последовательной коммутации обмоток репродукторов происходит рост суммарного сопротивления. Подобное подключение используется при подключении элементов для дополнительного озвучивания, расположенных в задней части салона. Количество громкоговорителей, соединенных в общую цепь, неограниченно. Допустимое суммарное сопротивление должно соответствовать параметрам усилительного блока.

Установка и подключение автомобильного сабвуфера к магнитоле и усилителю

Для подключения колонок к усилителю в машине необходимо соединить положительную клемму одного из каналов с плюсовым входом динамика, минусовой выход от того же канала идет к отрицательному контакту дополнительного громкоговорителя. Оставшиеся клеммы колонок соединяются акустическим шнуром. По аналогии соединяются репродукторы симметричного канала.

Параллельное

Параллельное подключение колонок через усилитель позволяет снизить сопротивление нагрузки, которое падает пропорционально числу установленных в цепь элементов. При этом наблюдается повышение мощности, количество соединяемых динамиков ограничивается только характеристиками усилительного блока и мощностью самих громкоговорителей. Автомобильные усилительные блоки позволяют подключать цепи с суммарным сопротивлением 1-2 Ом (встречаются модификации, способные работать при 0,5 Ом).

Установка и подключение автомобильного сабвуфера к магнитоле и усилителю

Положительный кабель от первого канала идет к плюсовым клеммам репродукторов, аналогично проводится отрицательный шнур к минусовым контактам. Динамики противоположного борта соединяются аналогично, для коммутации используется второй канал усилительного блока.

Последовательно-параллельное

Комбинированная методика применяется при необходимости подключить усилитель к магнитоле для воспроизведения звука на увеличенном количестве громкоговорителей. Схема позволяет повысить выходную мощность акустической системы при поддержании нормативного уровня сопротивления на канал. Владелец автомобиля подключает на каждый канал неограниченное число динамиков с суммарным сопротивлением 2-16 Ом (зависит от характеристик усилительного контура).

Установка и подключение автомобильного сабвуфера к магнитоле и усилителю

Например, в схеме канала предполагается смонтировать 4 колонки. Положительный сигнал подается к плюсовой клемме первого и третьего динамика. Минусовые выходы этих громкоговорителей соединяются с положительными клеммами второго и четвертого репродуктора. Оставшиеся свободными выходы колонок подключаются к отрицательной клемме канала.

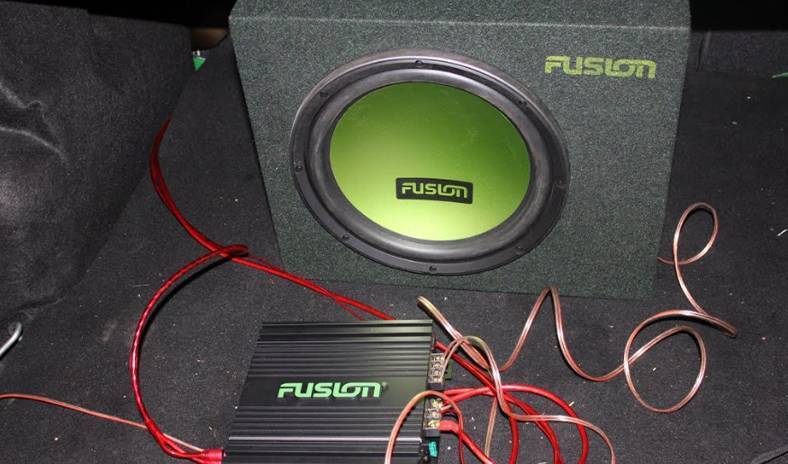

Установка пассивного сабвуфера

Теперь вы знаете как работать с активным сабом. Поговорим о втором типе.

Размещение такого устройство подразумевает подключение дополнительного усилителя. Вся проблема заключается в том, что саб к “усилку” нужно подключать отдельным акустическим кабелем, определившись перед этим с полярностью на динамике. Остальной процесс мало отличается от предыдущего.

Вся установка и размещение могут показаться банальными, но еще серьезнее отнестись к вопросу следует, если усилитель не будет встроенным. Для таких случаев схема подключения просто необходима, ведь проводов с разъемами выйдет куда больше. Подключение усилителя в свой автомобиль — это такой же серьезный шаг, как вся установка в целом.

Схемы подключения

Сам процесс подключения сабвуфера и колонок в автомобиле редко вызывает затруднения. Установить и подключить правильно помогут рекомендации, описанные ниже.

Пассивного

Пассивный НЧ рекомендуют подключать через усилитель звука. В нём предусмотрены разъёмы для подсоединения сабвуфера. Для коммутации используют специальные акустические провода. Они идут в комплекте с сабом. Если их нет, то покупаем необходимой длины в специализированном магазине или на радиорынке. На концах должны быть разъёмы RCA (типа «тюльпан»).

При отсутствии усилителя пассивный сабвуфер подключают к фронтальным динамикам. Звук станет объёмнее, но назвать его качественным трудно. Исправить ситуацию поможет низкочастотный фильтр. Через него подаётся звук на пассивный сабвуфер. Задача фильтра – погасить высокочастотную составляющую звукового сигнала и подать на саб только басы. Такое устройство продаётся в магазинах. Но если есть навыки и умение держать в руках паяльник, то собрать фильтр самостоятельно нетрудно. В специальной литературе и в интернете размещены принципиальные схемы устройства.

Популярные статьи  Перерасход моторного масла: аварийные неисправности

Установка и подключение автомобильного сабвуфера к магнитоле и усилителюСигнал от штатной магнитолы поступает на усилитель, а с него распределяется на динамики и сабвуфер

Активного

Активный сабвуфер не требует обязательного использования усилителя. В его корпусе размещён дополнительный модуль для усиления звука и частотные регуляторы для точной настройки.

На современных автомобильных магнитолах есть линейный выход для подключения саба. Его соединяют со входом активного сабвуфера с помощью акустического кабеля. Ещё один провод предназначен для управления сабом. Обозначается он как REM или System Remote Control. Сечение провода управления некритично, по нему идёт слабый ток.

Установка и подключение автомобильного сабвуфера к магнитоле и усилителюАктивный саб подключают напрямую к штатной магнитоле. Питание на сабвуфер падают с аккумуляторной батареи автомобиля

Отдельно для питания активного сабвуфера прокладывают силовой провод от аккумуляторной батареи. Обязательно в цепь питания усилителя и активного сабвуфера устанавливают предохранитель. Он защищает акустическую систему от короткого замыкания.

Классификация сабвуферов и способы их установки в машину

Как подключить fm-трансмиттер к автомагнитоле и настроить качество звука

Все автомобильные сабвуферы делятся  на два больших класса: пассивные и активные.

  1. Пассивный сабвуфер представляет собой короб со встроенными в него динамиками. Для того чтобы такой сабвуфер работал, к нему придется дополнительно приобретать усилитель звука соответствующей мощности, поскольку своего усилителя пассивные сабвуферы не имеют.
  2. Активные сабвуферы отличаются от пассивных тем, что в них имеется собственный встроенный усилитель.

По сути, активный сабвуфер – это уже готовая к использованию акустическая система, которая подойдет, пожалуй, большинству автолюбителей, кроме тех, кто предъявляет к качеству звучания особые требования. Очень часто в активных сабвуферах также имеется возможность регулировки звуковых частот и уровня басов.

Существует еще одна разновидность сабвуферов, которые не имеют корпуса и представляют собой динамик с усилителем или без него – их называют бескорпусными.

Корпусные сабвуферы, в свою очередь, отличаются между собой формой корпуса и материалом, из которого он сделан:

  • В не зависимости от того, какой сабвуфер (активный или пассивный) форма корпуса у него может быть круглая, квадратная или прямоугольная.
  • В качестве материала для изготовления корпуса может служить многослойная фанера, ДСП или даже ДВП.

От материала корпуса, а также от его формы зависят и частотные показатели сабвуфера.

Способы установки сабвуфера в машину

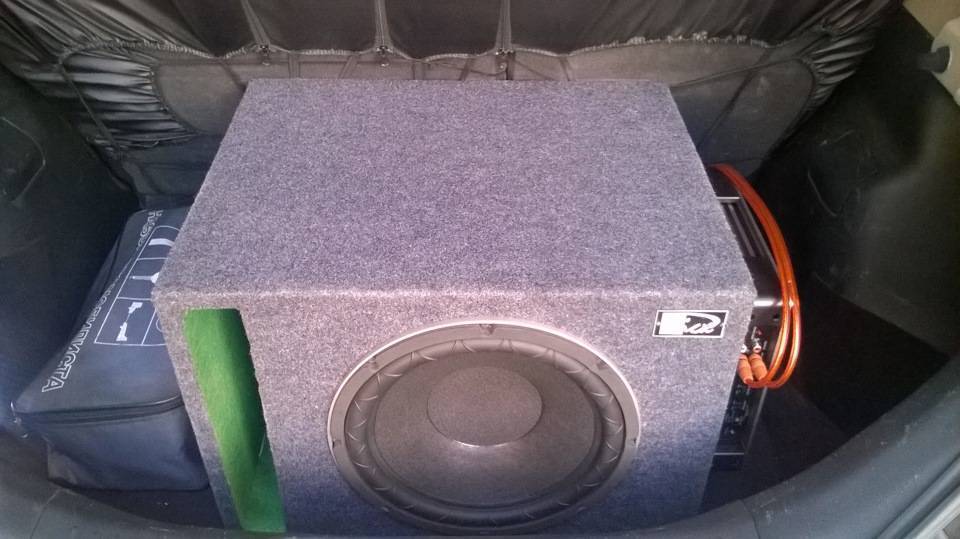

В большинстве случаев сабвуферы устанавливают в багажном отсеке автомобиля, причем места установки могут быть разными. Чаще всего сабвуфер крепят к спинке заднего сиденья, но также встречаются варианты, когда “саб” устанавливается сбоку в багажном отсеке.

Низкочастотные динамики, у которых корпус отсутствует, обычно устанавливаются в следующих местах:

  • Во внутреннюю обшивку автомобиля;
  • В пол багажника;
  • В корпус изготовленный по индивидуальным расчетам, учитывающим особенности свободного пространства в автомобиле. Такие сабвуферы по минимуму занимают полезное пространство багажного отделения машины.

Существуют и компактные модели сабвуферов, которые устанавливаются под передние сиденья автомобиля. Однако такие устройства обладают не очень большой мощностью.

После определения места установки, производится непосредственно установка сабвуфера в машине и его дальнейшее подключение к бортовой сети автомобиля и к усилителю или автомагнитоле.

Выбираем динамик для сабвуфера

Зачастую в автомобильных сабвуферах используются динамики размером от 6 до 15 дюймов. Мы же остановимся на самых оптимальных и популярных вариантах — это 10 и 12 дюймовые динамики.

Почему именно этот размер? Динамики размером до 10 дюймов чаще всего используются для получения дополнительных и фронтальных басов, и из них вряд ли получится хороший сабвуфер. Динамики размером от 15 дюймов используются в соревнованиях по автозвуку. Сабвуфер с таким динамиком имеет объем до 90 литров и поместится не в каждый автомобиль. Кроме того, он сильно искажает звук.

Нет единого мнения по поводу того, какой мощности динамик выбрать. Но одно можно сказать точно — максимальная мощность динамиков должна превышать максимальную мощность усилителя. Если динамик будет долго работать на максимальной громкости, то это приведет к искажениям звука и шумам. Лучше придерживаться баланса.

Если Вы не планируете принимать участие в соревнованиях, рекомендуем остановить свой выбор на 10-12 дюймовых динамиках. Самодельный короб под 12-ти дюймовый динамик имеет объем 40-50 литров и поместится в любой багажник.

Как подключать к телевизору сабвуферы различных типов

Низкочастотные излучатели бывают двух видов:

  • активные,
  • пассивные.

В активных моделях встроен усилитель мощности. Это значит, что сигнал от источника усиливается уже внутри сабвуфера. При таком способе подключения потери и искажения сводятся к минимуму. Пассивный низкочастотный излучатель не имеет собственного усиливающего модуля. Что получил от источника, то и выдает во вне. Понятно, что громкость и качество звука страдают.

Как подключить активный сабвуфер к телевизору

В нашем случае это означает, что пассивный сабвуфер можно подключить только к усилителю или ресиверу, а активный прямо к телевизору. Низкочастотные излучатели с встроенным усилителем комплектуются специальным шнуром с «тюльпанами» 2RCA, которые достаточно вставить в соответствующие слоты. Например, эта опция доступна во всей линейке продукции Sony.

Далее заходим в меню настроек телевизора. Находим вкладку «аудио» и активируем функцию «цифровой выход» (digital out). Теперь звук с телевизора будет проходить через усилитель сабвуфера. Басы зазвучат объемнее.

В новых моделях телевизоров LG, Samsung, Philips и некоторых других производителей аналоговые разъемы не устанавливаются. В этом случае подключить саб к телевизору можно с помощью портов HDMI, оптического или коаксиального кабеля, а также гнезда для наушников mini Jack 3.5 мм.

Популярные статьи  Замена и прокачка гидрокомпенсаторов Нива Шевроле

Современные телевизоры оснащаются опциями автоматической синхронизации, поэтому достаточно следовать инструкциям. По такой же схеме подключается активный сабвуфер к усилителю или проигрывателю дисков.

Как подключить пассивный сабвуфер к телевизору

Пассивный низкочастотный излучатель – это по сути динамик большого диаметра в корпусе из дерева или пластика. Так как встроенного блока, усиливающего сигнал нет, подключать саб к телевизору следует только через усилитель или AV-ресивер. Возможны два варианта.

Разбираемся, как правильно подключить пассивный сабвуфер к усилителю. Особой сложности в этой операции нет. Необходимо изучить, какими выходами оснащен усиливающий модуль, и какие входы есть на сабвуфере.

HDMI – лучший вариант

Если есть парные порты HDMI (ARC), лучше остановить выбор на них. Этот интерфейс позволяет получить самую качественную на сегодня передачу аудиосигнала. Соедините вход HDMI IN на сабвуфере с выходом HDMI OUT на усилителе с помощью соответствующего кабеля. Теперь при просмотре фильмов или прослушивании музыки можно наслаждаться мощными басами.

Коаксиальный кабель – отличный вариант

Если не удалось найти на сабвуфере и «усилке» парные слоты HDMI (ARC) или «оптику», не переживайте. Сопоставимое качество обеспечивает и коаксиальный кабель. Найдите на сабвуфере вход COAXIALASSIGNABLEIN или DIGITALAUDIOIN, а на усилителе выход COAXIALASSIGNABLEOUT или DIGITALAUDIOOUT. Соедините эти порты и получайте удовольствие от современных музыкальных хитов.

Композитный разъем RCA – достойное решение

Интерфейс этого типа в просторечии называют «тюльпанами». Нужно найти на сабвуфере порты AUDIOIN красного и белого цвета. На усилителе должны быть ответные части AUDIOOUT с такой же окраской. Необходимо строго соблюдать полярность. Если на шнуре «тюльпанчики» окрашены в черный и красный, соединяйте черные «папы» с белыми «мамами». Желтые наконечники (если они есть на кабеле) игнорируйте, они передают видеосигнал.

Разъем SCART – хороший ход

Если на усилителе есть только слот SCART, поищите на сабвуфере гнезда RCA. Нашли? Теперь вы сможете соединить устройства с помощью специального кабеля, который имеет и многоштырьковый разъем, и пару «тюльпанов». Конечно, аналоговый сигнал проигрывает в качестве цифровому, но при хорошей настройке можно добиться отличного звучания.

Как выполнить подключение сабвуфера к бортовой сети автомобиля

Первым делом хочется внести ясность по поводу активных и пассивных сабвуферов. Подключаются они практически одинаково, т.е. на усилитель подаётся питание от аккумулятора и сигнал от головного устройства. О том, как подключить активный сабвуфер, будет рассказано далее.

Для установки пассивного сабвуфера придётся сделать чуть больше действий, а именно – подсоединить динамик к усилителю.

Для выполнения работы потребуются следующие материалы и инструменты:

  • провода и прочие мелочи (о требованиях к ним мы рассказывали выше);
  • кусачки и пассатижи;
  • отвёртки нужных размеров;
  • изолента;
  • хомуты для стяжки и фиксации.

Подключение силового провода

Вначале прокладываем силовой провод. Подключается он к аккумулятору, в процессе установки должен быть отключён. Плюсовой провод питания необходимо защитить предохранителем, разместив его как можно ближе к аккумулятору.

Прокладку силовых проводов от аккумулятора к усилителю нужно выполнить так, чтобы исключить возможность их случайного повреждения. Внутри салона провода протягивают по порогу или, если провод имеет большое сечение, под ковриком. В подкапотном пространстве найдите подходящую трассу прокладки и закрепите провода, пристегнув их хомутами к жгутам электропроводки и кузовным деталям. После завершения этого этапа в багажнике у нас должно быть два провода: силовой, который защищён предохранителем, и масса от кузова.

Если наконечники для присоединения к аккумулятору и усилителю вы монтируете сами, сделайте это следующим образом. Аккуратно снимите изоляцию с провода на длину гильзы наконечника. Тщательно, до блеска, зачистите оголённый конец проводника. Если жилы не облужены, залудите их паяльником. Далее вставляем провод в гильзу наконечника и тщательно обжимаем. Можно прогреть наконечник газовой или спиртовой горелкой. Это обеспечит спайку провода с гильзой (за счёт припоя, который мы нанесли на провод) для более надёжного электрического контакта. После этого на гильзу надевается кембрик или термоусаживаемая трубка. Делается это до установки наконечника.

Подключение сабвуфера к магнитоле

Питание на усилитель подаётся по отдельным проводам. Чтобы он включался вместе с магнитолой, предусмотрен специальный вход для управляющего плюса. Обычно это синий провод в жгуте, подписанный remote или ant. Более наглядно это можно увидеть изучив схему подключения магнитолы.

Для подключения межблочных проводов в магнитоле обычно имеются два «тюльпана», обозначенные SW.

В случае если у нас пассивный сабвуфер последнее что нам понадобится сделать это подключить его к усилителю.

Ниже представлена схема, иллюстрирующая порядок подключения.

Подключение активного сабвуфера

Как мы уже говорили в сравнении активного и пассивного сабвуфера, активный объединяет в себе усилитель и пассивный саб. Установить такую систему еще проще – не нужно думать, как подключить сабвуфер к усилителю, он уже соединён со звуковой колонкой внутри корпуса активного саба. В остальном процесс установки не отличается от системы «усилитель – пассивный сабвуфер».

Приобретая активный саб, проверьте штатные провода, которые входят в комплект. Они могут не отвечать требованиям по сечению и материалу, из которого изготовлены. Заменив их в соответствии с рекомендациями, изложенными выше, можно существенно улучшить качество и громкость воспроизведения.

В случае если вы не собираетесь менять провода из комплекта, или у вас они уже проложены по салону автомобиля установите конденсатор для сабвуфера, он нивелирует потери питания, что положительно скажется на качестве звука.

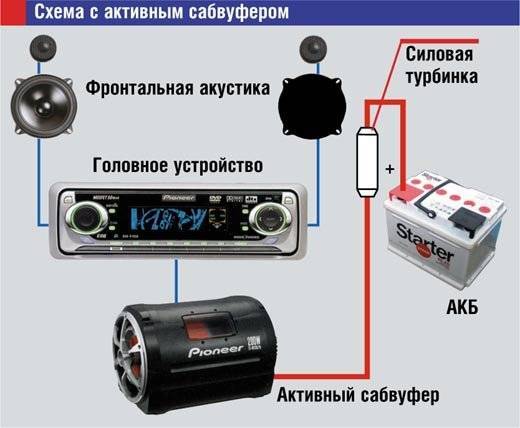

Схема подключения активного сабвуфера

Как улучшить качество баса? – Вы наверняка знаете что установленный сабвуфер при правильной настройке будет играть в разы лучше. Но для этого следует знать какие регулировки за что отвечают, для этого советуем ознакомиться со статьёй как настроить сабвуфер в машине, в ней вы найдёте конкретные рекомендации по улучшению качества баса

Популярные статьи  Система охлаждения двигателя

Как подключить сабвуфер к усилителю?

Установка и подключение автомобильного сабвуфера к магнитоле и усилителю

Для того чтобы подключить сабвуфер к усилителю и аудиосистеме автомобиля понадобятся следующие инструменты:

  • Плоскогубцы и кусачки;
  • Провода для подключения сабвуфера и усилителя – силовые и соединительные кабели, тюльпаны;
  • Пластиковые стяжки;
  • Набор гаечных ключей;
  • Нож и изолирующие материалы.

Так как тянуть провода придется через салон, во избежание перетирания кабеля лучше использовать гофрированные рукава, которые должны быть надежно закреплены в местах подключения кабеля.

Схема подключения сабвуфера и усилителя

Как правило, в комплектации к устройству любого типа прилагается доступная схема подключения подключения сабвуфера к усилителю или автомагнитоле. Например, для пассивного сабвуфера:

Или для активного:

В зависимости от сложности модели, установка займет от 1 до 3 часов работы.

Как подключить пассивный сабвуфер к усилителю?

До начала монтажа, клеммы с АКБ снимают во избежание короткого замыкания. После, следует найти технологическое отверстие, соединяющее подкапотное пространство и салон. Как правило, оно закрыто заглушкой, а на отечественных авто отсутствует вовсе. Тогда его придется просверлить. Если предполагается устанавливать сабвуфер в багажное отделение, отверстие делают и там. Так как кабель пройдет через весь салон, придется снять обшивку или накладки на пороги – все индивидуально. Далее, инструкция:

  1. Подключают питание от аккумулятора к усилителю в багажном отсеке согласно полярности. Силовой провод следует заранее вставить в гофрированный рукав – именно по его диаметру должно быть просверлено отверстие. Кроме того, его необходимо оснастить предохранителем;
  2. Далее, провод усилителя соединяют с магнитолой. Сначала демонтируют ее корпус, обнажая места соединения проводов. Для подключения используются тюльпаны, которые вставляются в соответствии с цветами разъемов;
  3. Чтобы добиться одновременного включения магнитолы и сабвуфера, требуется укомплектовать конструкцию усилителя плюсовым проводом, который соединяется клеммой с проводом питания магнитолы;
  4. Последний этап – соединение усилителя и непосредственно сабвуфера. До того как подключить сабвуфер к двух- или четырехканальному усилителю, следует органично разместить мощности внутри багажника или салона и подключить каждую колонку к соответствующему входу.

Конденсатор необходим для усилителя мощностью более 400 Вт. Для менее мощных моделей, его можно не использовать. Стоит помнить, что использование очень мощных усилителей приведет к быстрой разрядке аккумулятора.

К слову, если вас не устраивают модели, которые изготавливают иностранные и отечественные компании, можно изготовить пассивный сабвуфер самостоятельно.

Подсветка сабвуфера

Подсветку для динамика сабвуфера лучше делать на этапе изготовления короба. Для этого используют светодиоды — полупроводниковые устройства, которые излучают свет под воздействием электрического тока. Их можно приобрести в магазине электротоваров. Светодиоды имеют два контакта — катод и анод. На фото они помечены соответственно

Важно правильно подключить диоды: катодный контакт подключается к минусу, анодный — к плюсу. К анодам каждого светодиода припаиваются резисторы

Светодиоды соединяются между собой катодными контактами, а резисторы подключаются к питанию. Чтобы диоды хорошо держались в корпусе сабвуфера, их лучше скрепить вместе следующим образом. Намного проще использовать светодиодную ленту. В ней диоды уже подключены и надежно закреплены, а потому ее достаточно только подключить к питанию усилителя. Присоединить ленту к сабвуферу можно с помощью двустороннего скотча или клея. Светодиодные ленты имеют широкую цветовую гамму, просты в подключении и отлично украшают ваш сабвуфер. Подсветка сабвуфера и усилителя

Подключение плюсового кабеля

Концы силового кабеля зачистить, установить клеммы. Форма и размер клемм выбирается по форме разъёмов, куда их будете подключать. И сечение кабеля также учитывайте.

Клеммы обжимаются. Обжимать можно обычными плоскогубцами. За исключением специальных, которые требуют наличия клещей с губками определённой формы. Но покупать такие для однократного применения вряд ли стоит.

Пример подключения силового кабеля для сабвуфера к аккумулятору

Итак, уложили оголённый проводник в клемму так, чтобы в захвате было несколько миллиметров изоляции. То есть, когда вы клемму обожмёте, голый провод из-под клеммы выглядывать не должен. Если есть паяльник, лучше провод припаять к площадке, а затем обжать. Но условия такие же — из-под клеммы голые провода не торчат.

Выбор номинала предохранителя для подключения 12 В к сабу (или усилителю)

Затем, на расстоянии 15–20 см от того края, который будете подключать на аккумулятор, делаете разрез и устанавливаете предохранитель. Предохранитель берёте на 12 В, и на ток, который предполагается пропускать. Для активного саба подбирается в зависимости от мощности, если не указан или нет в комплекте.

В салон кабель протягиваем через штатное отверстие в переборке. Оно, должно быть, защищено пластиковой или резиновой накладкой. Контролируем её состояние и состояние изоляции проводов, которые там уже есть. По салону тянем кабель так, чтобы его повреждение было маловероятным. Лучше всего по центру салона.

Крепим пластиковыми хомутами, фиксируем часто, особенно в местах поворотов. Но фиксацию лучше отложить пока не протянете ещё и акустические провода. Их придётся тянуть от магнитолы тоже до усилителя или саба.
