Диагностика коробки передач автомобиля МКПП: как выполняется

Регулировка сцепления своими руками на ВАЗ 2109

Суть работ заключается в выставлении необходимого продавливания педали и дозировании натяжения троса. Образно это выглядит так:

  • замер высоты педали;
  • подтяжка тросика;
  • проверка.

Также подробный отчет по процедуре можно посмотреть на видео:

Регулировка троса сцепления

Калибровка тросика сцепления выполняется следующим образом.

  1. Подготавливается необходимый инструмент: 2 ключа №17, линейка или рулетка, WD-40 или аналог.
  2. Машина загоняется на ровный участок дороги и ставится на стояночный тормоз.
  3. Для безопасности можно отключить клеммы АКБ.
  4. Слева по ходу движения автомобиля необходимо найти сам трос – деталь прикрепляется к корпусу коробки передач специальным кронштейном.
  • После этого находится сам регулировочный узел (место крепежа к КПП). Там имеется резиновый кожух и две гайки, затянутые по бокам планки.
  • Заливаются резьбы ВД-шкой для лучшего откручивания.
  • Далее, одновременно двумя ключами №17 ослабить гайки.
  • Сторона под №1 крутиться по часовой стрелке для ослабления троса (педаль падает вниз), для натяга, нужно прокрутить ее в обратную сторону – рычаг поднимается.
  • Когда установлено необходимое преднатяжение конструкции, все гайки закручиваются до упора.
  • Затем требуется сесть в машину, 5-6 раз выжать сцепление до упора и проверить правильность настройки, при необходимости подрегулировать еще.

Регулировка свободного хода педали сцепления

Положение и свободный ход рычага сцепления на ВАЗ 2109 устанавливается таким образом.

  1. Подготавливается инструмент – линейка или рулетка, два ключа №17.
  2. Внутри машины необходимо приложить к боковой части педали измерительную ленту.
  3. В не нажатом состоянии высота от пола составляет около 180-190 мм – это нормально.

Далее необходимо надавить на рычаг до упора и запомнить на какой отметке остановилась нижняя часть накладки. К примеру, 50-60 мм.

Заводом установлено, что длина хода педали сцепления должна составлять 125-135 миллиметров. Значит, для подсчета, из большего числа отнимаем меньшее и получается фактический прожим. Например: 190-50=140 – это допустимо (разрешается не более 160мм). Если значение отличается от эталона на 15%, требуется поправить натяжку троса.

После манипуляций с натяжителем требуется проверить корректность включения передач и момент срабатывания выжимного подшипника. Если все нормы соблюдены, дополнительная калибровка не требуется. Бывает, что настройка не приносит желаемого эффекта, в данном случае необходимо обратиться к квалифицированному мастеру – возможно проблема скрывается внутри самого блока сцепления.

Экскурс в историю

На первых автомобилях не было привычного для нас редуктора с зубчатыми передачами, усилие на ведущие колеса передавалось ремнем. Такое устройство использовал Карл Бенц — для увеличения скорости водителю необходимо было перекинуть кольцо с одной пары шкивов на другую. Зубчатые колеса в трансмиссии впервые применил Вильгельм Майбах, в автомобилях его конструкции были механические коробки.

Передача крутящего момента от нее на ведущие колеса осуществлялась при помощи стальной цепи. Соосная коробка в начале 20 века появилась на автомобилях Луи Рено, который также является изобретателем карданного вала.

На первых порах в автомобилестроении преобладала разнесенная компоновка агрегатов, при которой редуктор располагался отдельно от силового агрегата. Передача крутящего момента в них происходила через специальный вал, как было на модели BMW 501.

Механические коробки первых выпусков были очень сложными, управление ими требовало значительных усилий и хороших навыков. В 1928 году американский инженер Шарль Кетеринг из General Motors предложил устройство для синхронизации. Первая удачная коробка, снабженная таким механизмом, была установлена на автомобиле «Корвет». На европейском континенте лидером в разработке трансмиссий стала компания ZF.

Прочно закрепившееся название МКПП имеет следующую расшифровку аббревиатуры -механическая коробка переключения передач. Ранее в названии под первой буквой П понималось слово перемены, однако со временем оно было заменено на более подходящее по смыслу. Сокращенное наименование механической коробки в технических описаниях часто фигурирует с числом, обозначающим количество ступеней.

Современная МКПП имеет достаточно совершенное устройство, обеспечивающее, помимо переключения передач в движении, выполнение ряда функций:

  • обеспечение перемещения автомобиля задним ходом;
  • разобщение трансмиссии и работающего двигателя автомобиля во время кратковременных остановок;
  • наличие нейтрального положения коробки позволяет выполнять пуск двигателя.

Автомобили, оснащенные такого рода трансмиссиями, при прочих равных показателях экономичнее машин с автоматической трансмиссией.

Самостоятельный ремонт МКПП

Необходимость провести ремонт механической коробки передач (своими руками или на СТО) возникает в том случае, когда исключены все перечисленные выше причины, по которым могут возникать сбои в работе агрегата. Простыми словами, если сцепление и уровень масла в норме, а также нет проблем с механизмами выбора и включения передачи, тогда сама коробка передач нуждается в ремонте.

Еще на проблемы именно с КПП указывают определенные признаки (например, передачи не переключаются, не включаются только отдельные передачи, проблемы четко выражены на конкретной одной или двух передачах, передачу «выбивает» на ходу и т.д.).

Такие симптомы могут говорить о том, что изношены шестерни, подшипники, синхронизаторы КПП и т.д. В любом случае, коробку нужно снимать, выполнять разборку, дефектовку и последующий ремонт.

При наличии гаража, инструментов и опыта вполне можно самостоятельно выполнить ремонт МКПП. Желательно также выполнять работы с помощником, так как процесс демонтажа, а также разборки и сборки КПП достаточно сложный и трудоемкий. В общих чертах:

Для снятия МКПП с автомобиля нужно отсоединить все элементы, подключенные к агрегату (тросы, планки и т.д.);
Затем потребуется слить масло из коробки передач;
Далее под колеса ставятся противооткатные упоры, отсоединяются клеммы АКБ;
Теперь снимаются все элементы, которые могут мешать при снятии коробки;
Далее под ДВС и КПП ставятся подпоры, чтобы тяжелые агрегаты не сорвало под собственным весом при проведении демонтажа;
На авто с передним приводом требуется снять колеса и затем шрусы. На заднеприводных машинах снимается карданный вал;
Далее коробка снимается с опорных подушек и отсоединяется от мотора;
После демонтажа коробку нужно очистить от грязи, затем производится разборка агрегата

Сначала снимается «колокол», откручивается крышка пятой передачи;
В рамках проведения дефектовки нужно обратить внимание на вилку передач, так как при заметных признаках износа нужна замена элемента;
Также извлекаются валы, шестерни и шлицы осматриваются на предмет выработки и повреждений. Изношенные детали требуют замены;
Часто замена деталей в механической коробке передач сопровождается установкой новых шестерней, подшипников, валов и ряда других элементов, так как без явных повреждений визуально их состояние определить трудно

Все детали проверяются на биение;
После того, как переборка коробки окончена, осуществляется сборка и установка МКПП на машину. Данные действия выполняются в порядке, обратном снятию. Также нужно помнить, что при сборке в места соединений деталей и элементов наносится герметик (например, перед закрытием крышек, при установке поддона КПП и т.д.).

Популярные статьи  Ремонт ваз 2114 своими руками. Видео

Статья в тему: Выбор АКБ – надежный элемент питания для вашего авто

Какие бывают неисправности механической коробки переключения передач

Коробка перемены передач входит в число базовых узлов автомобиля. Она «помогает» преодолеть один из принципиальных недостатков ДВС, который заключается в том, что оптимальное значение его мощности и крутящего момента лежат в узком диапазоне оборотов двигателя.

Диагностика коробки передач автомобиля МКПП: как выполняется

По устройству МКПП отличается относительной простотой и состоит из следующих компонентов:

  • валов с шестернями (первичного, промежуточных и вторичного);
  • дополнительного вала с набором шестерен заднего хода;
  • картера;
  • синхронизаторов;
  • подшипников и сальниковых уплотнителей;
  • механизма переключения передач с блокировкой и замками;
  • рычага переключения передач.

Диагностика коробки передач автомобиля МКПП: как выполняется

МКПП: ИНДИКАТОРЫ ДЕФЕКТОВ

О том, что с коробкой передач не все в порядке сигнализируют такие признаки неисправности МКПП, как:

  • подтекание масла через прокладки, сальники или трещины в корпусе;
  • шум во время работы выше нормы;
  • затрудненное включение передачи;
  • самовыключение передач;
  • появление посторонних шумов, в частности, стуков под нагрузкой;
  • чрезмерный нагрев корпуса коробки;
  • повышенная вибрация МКПП и т. д.

ПОЧЕМУ МКПП ВЫХОДИТ ИЗ СТРОЯ

Неисправности МКПП бывают следствием, как естественного износа деталей, так и не соблюдения правил ее эксплуатации.

Диагностика коробки передач автомобиля МКПП: как выполняется

Так, подтекание масла может происходить из-за повреждения сальников, уплотнительных прокладок, ослабленного крепления лючков картера или образования трещин в корпусе коробки.

Источником шума может стать неисправный синхронизатор, изношенный подшипник, вал, шлицевое соединение, шестерня и муфта, выработанное посадочное «гнездо» подшипника, выкрошенные зубья или малый уровень смазки в картере.

Проблемное включение передач происходит, если заедает ползун в направляющей втулке, муфта на ступице или валу, засоряется гнездо фиксатора, появляются заусенцы на торцах зубьев шестерни и муфты, изнашивается или ослабляется крепление вилки, неправильно отрегулирована длина плеч. Также может иметь место износ синхронизаторов и шестерен.

Диагностика коробки передач автомобиля МКПП: как выполняется

Причиной самовыключения передач выступает неисправность блокировочного устройства (ослаблены пружины фиксаторов или сильно изношены вилки переключения скоростей), предельная изношенность муфт синхронизации или торцов зубьев шестерен. Это еще может произойти при неполном включении передачи.

Сильные шумы в коробке передач в виде стуков, особенно в режиме высоких нагрузок, бывают следствием повреждения зубьев.

Иногда вращение внутри КПП может быть застопорено из-за одновременного и бинарного включения передач, поскольку одному валу не дана возможность вращения с разной интенсивностью. Бинарное включение передач происходит из-за сильного износа деталей замков.

УСТРАНЕНИЕ ПОЛОМОК И ДЕФЕКТОВ

Некоторые неисправности КПП можно устранить подтяжкой крепления, удалением заусенцев на шестернях и ступицах, зачисткой штоков и их гнезд, регулировкой отдельных деталей привода и т. д.

Диагностика коробки передач автомобиля МКПП: как выполняется

Проблема подтекания масла также решается заменой сальников и прокладок. Незначительные трещины в корпусе коробки могут быть устранены специальными методами сварки. В случае значительной трещины корпус коробки подлежит замене.

Чтобы устранить неисправности, связанные с шумом, тугим включением передач или их самовыключением может потребоваться замена деталей или даже всего узла, который вышел из строя.

В заключение, простой совет: любите и слушайте свою машину и при малейших подозрениях на неисправность обращайтесь в автосервис

. Это поможет продлить срок службы вашего авто.

По материалам «avto-i-avto.ru»

От чего зависит цена ремонта механической коробки

Диагностика коробки передач автомобиля МКПП: как выполняется

Сколько стоит ремонт механической коробки, сразу не определить, потому что конечная цена определяется суммированием стоимости нескольких процессов. Важный момент – доставить в мастерскую машину либо само устройство:

  1. Диагностика КП. Мастер находит источник проблемы, осматривает основные узлы, проверяет уровень масла, определяет неисправности и делает заключение.
  2. Демонтаж и осмотр устройства. Потом обговаривается план действий во время ремонта. В него могут быть включены и восстановительные операции, и установка отдельных деталей, которые вышли из строя.
  3. Промывка, чистка, сборка и установка механизма на место.
  4. Тестирование устройства. Если результат положительный, то водитель может оплачивать услуги и забирать авто (либо МКПП).

Итак, перечислим основополагающие факторы, влияющие на цену ремонтных работ:

  • модель и марка машины;
  • объем проведенных работ;
  • вид неисправности либо поломки;
  • стадия изношенности элементов;
  • стоимость деталей, которые были использованы при замене.

Как правило, специалист подбирает необходимые элементы индивидуально. Сначала он определяет, есть ли возможность реанимировать те, которые находятся в самом устройстве, затем решает, какие профилактические работы необходимы.

Признаки основных проблем с МКПП и их причины

Данное руководство применимо исключительно для самой коробки переключения скоростей, способной стать источником проблем. То есть неисправности МКПП и способы их устранения могут исходить из сцепления или иных систем автомобиля. Соответственно, основными симптомами поломки или изношенности «механики» являются:

 снижение уровня трансмиссионного масла;

 переключение с передачи на нейтраль;

 МКПП «застряла» на одной скорости, включить другую не получается;

 посторонние звуки – стук, скрежет, визг, скрежетание и пр.

Первым в списке низкий уровень смазывающего материала занял свою позицию неслучайно, так как именно данная проблема обычно приводит к гудению внутреннего блока и шестерен трансмиссии. И даже если трансмиссионного масла в достатке, а «механика» все равно непривычно шумит, это может быть вызвано загрязнением расходника мелкими абразивными частицами или более крупной металлической стружкой. Причем довольно часто именно проблемы с маслом становятся причиной помех, негативно влияющих на работоспособность как некоторых, так и всех передач.

Также признаки неисправности МКПП могут проявляться в шуме на определенной скорости, что довольно часто вызвано изношенностью или дефектностью шестерен либо синхронизаторов. Разумеется, не исключены проблемы с подшипниками – особенно ведущего вала – и смещение передач.

Что касается источников проблем вне трансмиссии, способных провоцировать посторонние шумы, то это может быть сам двигатель, опоры КПП, корпус дифференциала или соединение ведущего моста. Однако в любом случае искать источник проблем вначале следует в самой «механике», а для этого ее в обязательном порядке придется снять и разобрать.

Неисправности автоматической коробки передач

Считается, что классическая автоматическая коробка передач является самой надежной из всех разновидностей автоматических трансмиссий, но это не совсем так. При неправильной эксплуатации коробку-автомат можно «убить» очень быстро.

Под неправильной эксплуатацией АКПП следует понимать:

  • спортивный стиль вождения, характеризующийся резкими ускорениями и торможениями с передачей максимального крутящего момента;
  • систематический перегрев коробки передач, вызванный движением в пробках, высокой температурой наружного воздуха, буксованием, буксировкой другого автомобиля или прицепа;
  • движение на непрогретой коробке передач в холодное время;
  • нарушение периодичности обслуживания, в т.ч. замены масла, масляного фильтра.

Но даже при правильной эксплуатации со временем (100-150 тыс.км пробега) происходит физическое старение отдельных элементов коробки передач и выход их из строя.

Неисправности автоматической коробки передач условно можно разделить на две большие группы:

  1. неисправности электронной системы управления коробки передач;
  2. неисправности собственно коробки передач.

Неисправности электронной системы управления коробки передач

Основными неисправностями электронной системы управления автоматической коробки передач являются:

  • неисправности входных датчиков, в т.ч. датчиков системы управления двигателем (расходомера воздуха, датчика положения дроссельной заслонки, датчика положения распределительного вала и др.);
  • неисправности электронного блока управления;
  • неисправности исполнительных устройств системы управления (увеличение сопротивления или обрыв обмотки электромагнитного клапана);
  • нарушение целостности электрической проводки и соединений (замыкание, окисление, отсутствие контакта).
Популярные статьи  Гул и вой в коробке передач: механика и  автомат

В электронной системе управления диагностику неисправностей осуществляет блок управления. Он контролирует множество параметров: сигналы входных датчиков, сопротивление выходных цепей, передаточное отношение коробки передач, путем сравнения сигналов датчиков на входе и выходе АКПП.

Если контролируемые параметры выходят за допустимые пределы блок управления записывает в память т.н. код неисправности (DTC, Diagnostic Trouble Code), который представляет собой определенную последовательность цифр. Чтение кодов производится специальным диагностическим оборудованием – сканером, а сам процесс называется компьютерной диагностикой.

Практически все неисправности электронной системы управления коробки передач определяются с помощью компьютерной диагностики. Сложнее обстоит дело с неисправностями электрической проводки, которые не всегда можно определить сканером. Эта группа неисправностей диагностируется путем визуального осмотра и прозвоном проводки.

При возникновении в памяти компьютера неисправности блок управления действует в соответствии с заложенной программой. Электронная система управления устроена так, что при сбое в процессе передачи данных для обеспечения работоспособности она использует замещающие сигналы. Это называется аварийной программой работы.

Так, сигналы датчика частоты вращения на входе АКПП замещаются сигналами датчика частоты вращения коленчатого вала, датчика частоты вращения на выходе АКПП – датчика частоты вращения колеса, датчика температуры рабочей жидкости – датчика температуры охлаждающей жидкости.

Для защиты коробки передач от перегрева программа управления сдвигает переходные режимы переключения передач к большим частотам вращения, а также производит снижение крутящего момента двигателя.

При выходе из строя исполнительных механизмов или самого блока управления система управления коробки передач переключается в аварийный режим работы. В аварийном режиме принудительно включается или сохраняется (если была включена) 3 передача. Аварийный режим не предполагает дальнейшей эксплуатации автомобиля, а позволяет доехать до ближайшей мастерской.

Помимо неисправностей системы управления переход коробки передач в аварийный режим может свидетельствовать о неисправностях механической или гидравлической части АКПП.

Возможен ли ремонт КПП своими руками

Механическая коробка передач является одной из самых надежных и большинство опытных водителей, как правило, выбирают именно механическую трансмиссию.

Коробка передач имеет несколько различных нюансов, которые нужно учитывать в момент выполнения ремонтных работ, связанных с ее обслуживанием.

Диагностика. Ремонт любой трансмиссии, в том числе и механической коробки передач, начинается с диагностики. Провести её водители могут самостоятельно. Это позволит им выявить реальную проблему трансмиссии для того, чтобы потом определиться с тем, какие ремонтные работы нужно будет выполнять.

Диагностика коробки передач автомобиля МКПП: как выполняется
Компьютерное сканирование используется для автомобилей, которые имеют данную опцию управления и контроля МКПП через ЭБУ. Определяется общий характер неисправности

Перед любым ремонтом проводится тщательная диагностика трансмиссии, чтобы не тратить впустую время и не разбирать рабочий узел. Характерные неисправности МКПП: передачи не активируются при заведенном двигателе, переход с одной ступени на другую проходит с заеданиями независимо от того, работает двигатель или нет, или же во время переключения скоростей коробка рычит, слышен скрежет, гул.

Устройство всех механических коробок передач является довольно однообразным, поэтому у большинства водителей очень легко получается провести самостоятельную диагностику автомобилей, выявив все неисправности и поняв, с каких моментов нужно начинать проведение ремонтных работ.

В отличие от коробки-автомата, некорректная работа «механики» сразу скажет опытному мастеру, в какой части механизма есть неисправность.

Диагностика коробки передач автомобиля МКПП: как выполняется
Передачи не активируются при заведенном двигателе

Синхронизатор. Одной из довольно частых проблем является неисправность синхронизатора. Понять, что возникла проблема с этим элементом можно в том случае, если возникает хруст во время перехода на другую ступень. Исправить проблему довольно не сложно.

На что нужно обратить внимание. Для того, чтобы разобраться с тем, что произошло в механической коробке передач, нужно прежде всего обратить внимание на все важные моменты, которые играют решающее значение в этой ситуации

Так, обратить внимание нужно на: вал, тяги, выжимной подшипник, шестерни, муфты, шток, вилка переключения передач и подшипник вала. Все эти элементы в совокупности позволяют коробке передач работать так как положено.

Выполнение работы. После проведения диагностики нужно, прежде всего, вытащить коробку передач и разобрать ее. Выявив и устранив проблему водители смогут приступить к сборке трансмиссии. Водители не всегда готовы самостоятельно выполнить ремонт коробки передач, в этом случае стоит обратиться в сервис для того, чтобы механики выполнили ремонт быстро и профессионально.

Диагностика коробки передач автомобиля МКПП: как выполняется
Сегодня механические коробки – это усовершенствованные агрегаты с большим количеством деталей и смежных узлов

При наличии гаража, инструментов и опыта, вполне можно самостоятельно выполнить ремонт МКПП. Желательно также выполнять работы с помощником, так как процесс демонтажа, а также разборки и сборки КПП достаточно сложный и трудоемкий. Для выполнения работы стоит прежде всего соблюдать определенную последовательность всех действий. Если водители решили первый раз выполнять ремонт механической коробки передач, то они могут даже прописать все действия, которые придется выполнить.

Диагностика коробки передач автомобиля МКПП: как выполняется
Срок эксплуатации зависит только от качества комплектующих и режима передвижения

Заключение. Как видно, диагностика коробки передач является важным этапом. В рамках такой проверки агрегата точно удается определить, что неисправна именно КПП. Также качественно проведенная диагностика коробки «механика» позволяет определить целесообразность ремонта, ориентировочную стоимость и так далее.

Возможные неисправности «автомата»

Поломками чаще всего «грешат» машины иностранного производства, и далеко не всегда стоит начинать ремонтировать их самостоятельно. Это может повлечь многочисленные проблемы в случае дальнейшего обращения в центры обслуживания автомашин данного производителя, поэтому вам самим предстоит ответить на данный вопрос с учетом ваших умений и возможностей.

У «автомата» чаще всего:

  1. Выходит из строя блок электронного управления, при котором начинаются проблемы с процессом переключения не только «верхних», но и «нижних» передач. Зачастую могут перестать переключаться скорости с 1 на 4.
  2. Неприятности могут начаться из-за нарушения правил эксплуатации автомобиля: если вы резко тормозили, пытались стремительно переключить передачи или включали заднюю при неполной остановке автомашины.
  3. Автомобили с автоматической коробкой крайне требовательны к качеству и количеству масла, которое вы в нее заливаете. Если присутствует постоянный перелив или недолив, могут начаться неисправности и потребуется ремонт КПП.

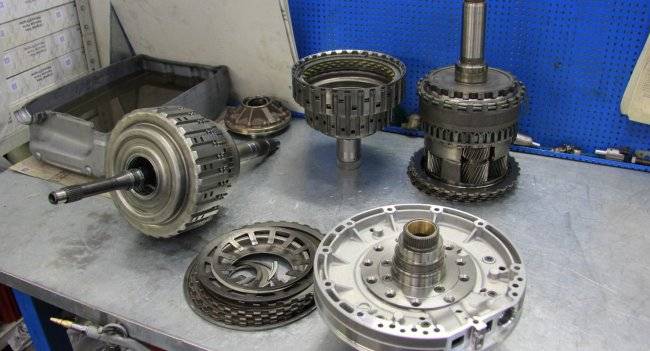

Диагностика коробки передач автомобиля МКПП: как выполняется

Все владельцам автомашин известно, что МКПП отремонтировать намного проще, чем автоматическую. Прежде чем приступить к ремонту «автомата», следует несколько раз подумать и прислушаться к мнению экспертов центра обслуживания. Многие детали стоят дорого, при чем, не только новые, но и уже бывшие в употреблении. Да и мастера центра могут отказаться завершить ремонтные работы, если увидят, что до них в машине кто-то «копался». Поэтому решение остается за вами.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

  • картер;
  • входной, выходной и промежуточный валы;
  • синхронизаторы;
  • ведущих и ведомых шестерней;
  • механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Популярные статьи  Индексы нагрузки и скорости шин

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

  • подвижно на шлицах;
  • фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

  • рычага;
  • приводов;
  • ползунов;
  • вилки;
  • замка;
  • муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Переключение скоростей в движении

В рекомендациях по эксплуатации автомобилей существует такой пункт: «Переключение МКПП нужно делать на определенных скоростях и показаниях тахометра». Это увеличивает ресурс работы коробки, двигателя, повышает экономичность движения и бережет окружающую среду.

Советуют переключать передачи при 2-3 тыс. оборотах по тахометру. Если его нет, тогда ориентируемся на скорость. Бывалые водители говорят, что переключаться лучше в начале подъема и оставаться на пониженной передаче, пока горка не закончится. Если переключиться во время въезда на горку, можно потерять динамику движения, обороты двигателя упадут и мотору будет тяжелее преодолевать препятствие. Это ведет к повышенному износу деталей ДВС и увеличению расхода топлива.

Рассмотрим этапы переключения в движении

  1. Едим. Отпускаем педаль газа и одновременно нажимаем на сцепление. Нажим должен быть плавным, но не медленным
  2. Переводим КПП в нейтраль и дальше на нужную передачу. Переключение на механике проходят только через нейтральное положение. Специалисты рекомендуют делать небольшую паузу при переходе с одной передачи на другую. Это сбережет коробку. Советуют досчитать до двух. То есть, рычаг в одном положение – считаем «Раз» и переводим в нейтраль. Считаем «Два» — включаем нужную передачу
  3. Плавно отпускаем педаль сцепления, без резких движений ногой. Доведя сцепление до момента схватывания, приблизительно половина выжима. Если резко бросить педаль сцепления, машину может дернуть или она «клюнет» носом, а вы лицом об руль. Слегка жмем на газ.
  4. Удерживаем педаль газа в слегка нажатом положении, чтобы двигатель не завыл, потому что сцепление находится в среднем положении
  5. Отпускаем плавно полностью сцепление.
  6. Убираем ногу с педали. Лучше ее перенести в сторону, чтобы она отдыхала

Если не придерживаться этого правила, то можно быстро угробить выжимной подшипник коробки передач. Даже в положении слегка прижатой педали, подшипник начинает работать. При длительных поездках его ресурс резко сокращается, потому что он постоянно прижат к пластинам корзины КПП, а ему нужно отдыхать. Он задействуется только в моменты переключения скоростей, все остальное время он должен бездействовать.

Распространенные ошибки

Рассмотрим ошибочные действия новичков или тех, кто пересел с автомата на механику. Они могут привести к преждевременной поломки коробки передач.

  1. Не своевременное переключение скоростей. Не обращают внимания на скорость движения автомобиля и обороты двигателя
  2. Медленно переводят рычаг механической КПП. Как говорилось выше, переключаться нужно четко и относительно быстро, на счет «2». Если это делать плавно, то автомобиль начнет тормозить двигателем. Пока переключитесь, нужно вновь будет разгоняться, чтобы не отставать от городского потока.
  3. Плавное нажатие на педаль сцепления приводит к снижению скоростного режима езды. В момент перехода на другую передачу вы отпускаете газ и начинаете жать на сцепление. В этот момент коробка находится в жесткой сцепке с мотором. Так как педаль акселератора не нажата, топливо не подается, двигатель начинает замедлять авто. Поэтому, нажимаем быстро, пока не потеряли скорость, переключились и плавно отпускам педаль.
  4. Резко бросают педаль сцепления. Это приведет к рывкам машины, дерганию. В результате можно встретиться носом с рулем, и повредить элементы коробки передач.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
