Рейтинг производителей ремней ГРМ

При составлении обзора изучили товары известных брендов, сравнили доступность запчастей на рынке, наличие и охват дилерской сети. Учитывались отзывы на производителей ремней ГРМ автовладельцев, мнения двигателистов из сервисных центров

Основное внимание при составлении ТОП рейтинга уделили следующим параметрам:

  • Отсутствие дефектов – изделие находится под нагрузкой, порезы не допустимы;
  • Ассортимент – чем шире выбор, тем проще подобрать запчасти для машины;
  • Уровень защиты – наличие голограмм, кодов гарантирует покупку оригинала;
  • Срок эксплуатации – влияет на эксплуатационные расходы;
  • Комплектация – приветствуется наличие роликов для надежного монтажа.

Наличие трещин и порезов, низкое качество материалов, уязвимость для машинного масла – компании, выпускающие изделия с такими характеристиками, исключались из нашего рейтинга.

Лучшие производители подушек двигателя

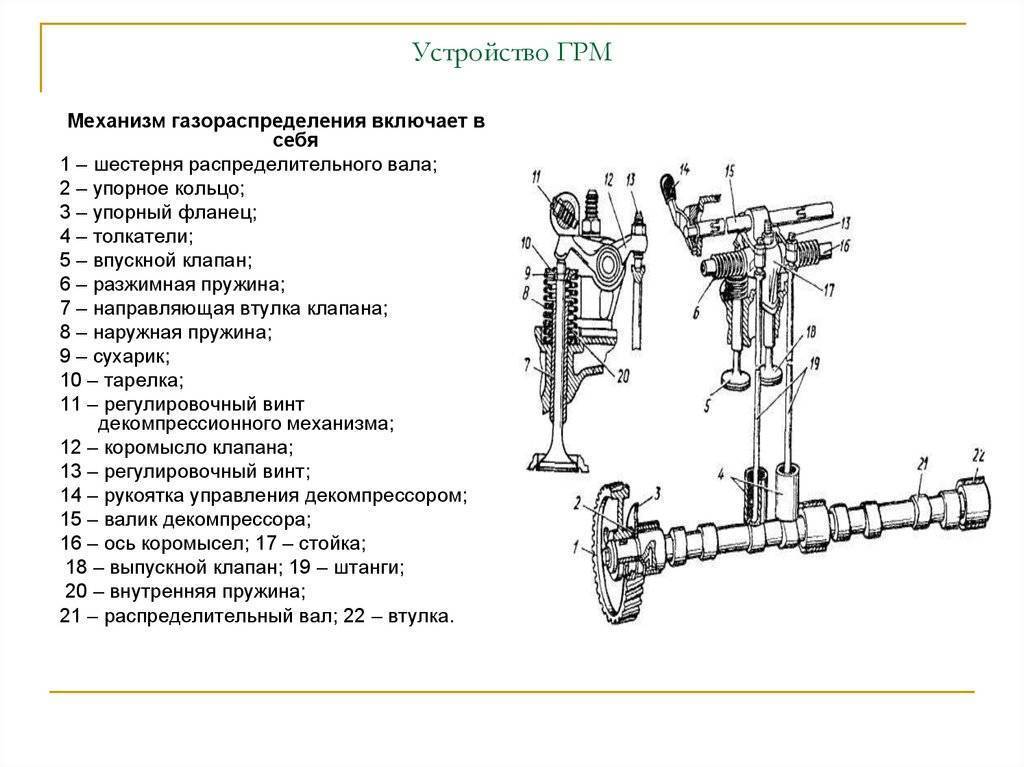

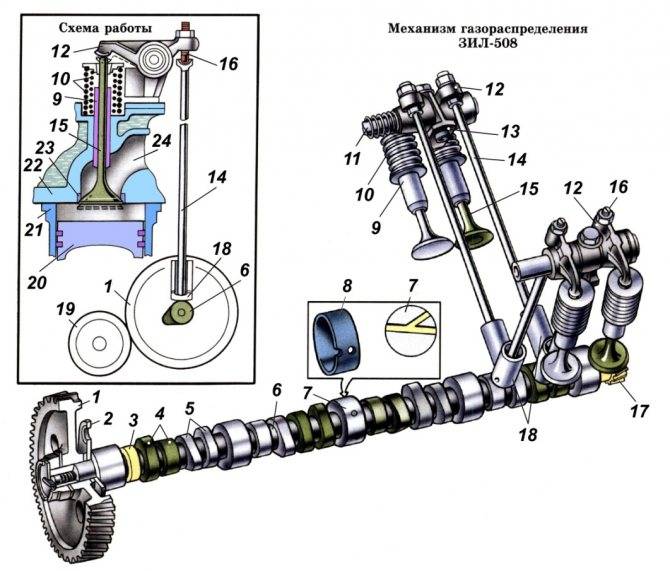

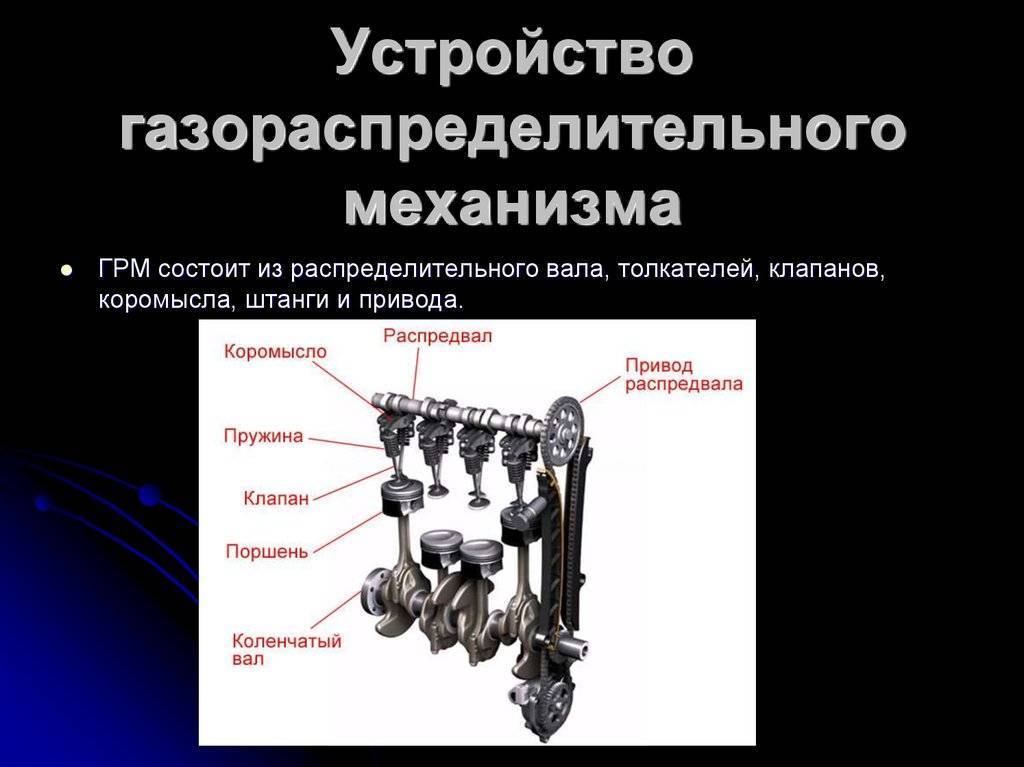

Из чего состоит газораспределительный механизм

В состав ГРМ входят следующие детали.

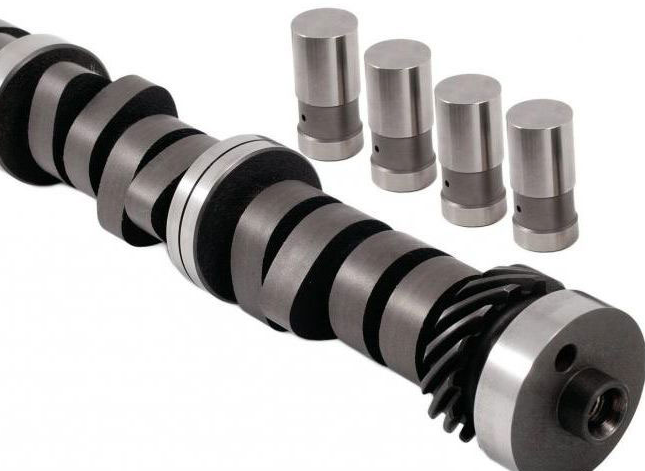

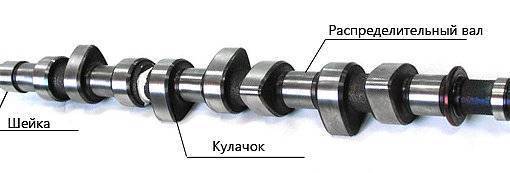

Распредвал

Отвечает за очередность впуска и выпуска. Представляет собой длинный вал с шейками и кулачками на поверхности. Кулачки прижимаются к клапану, то перекрывая его, то наоборот – открывая.

ГРМ

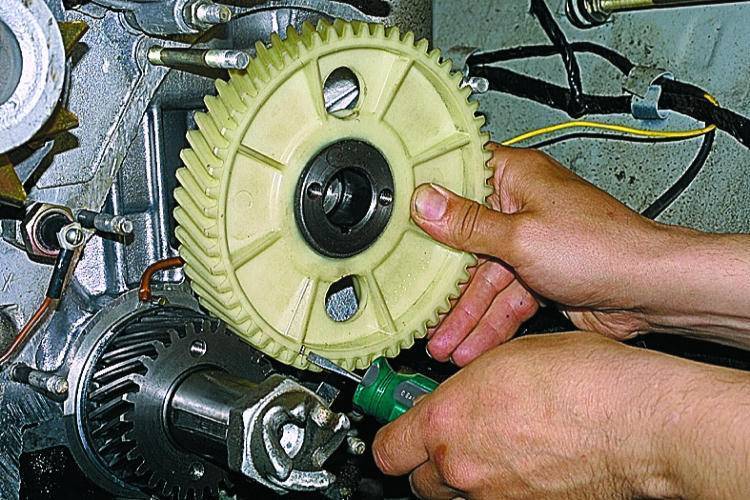

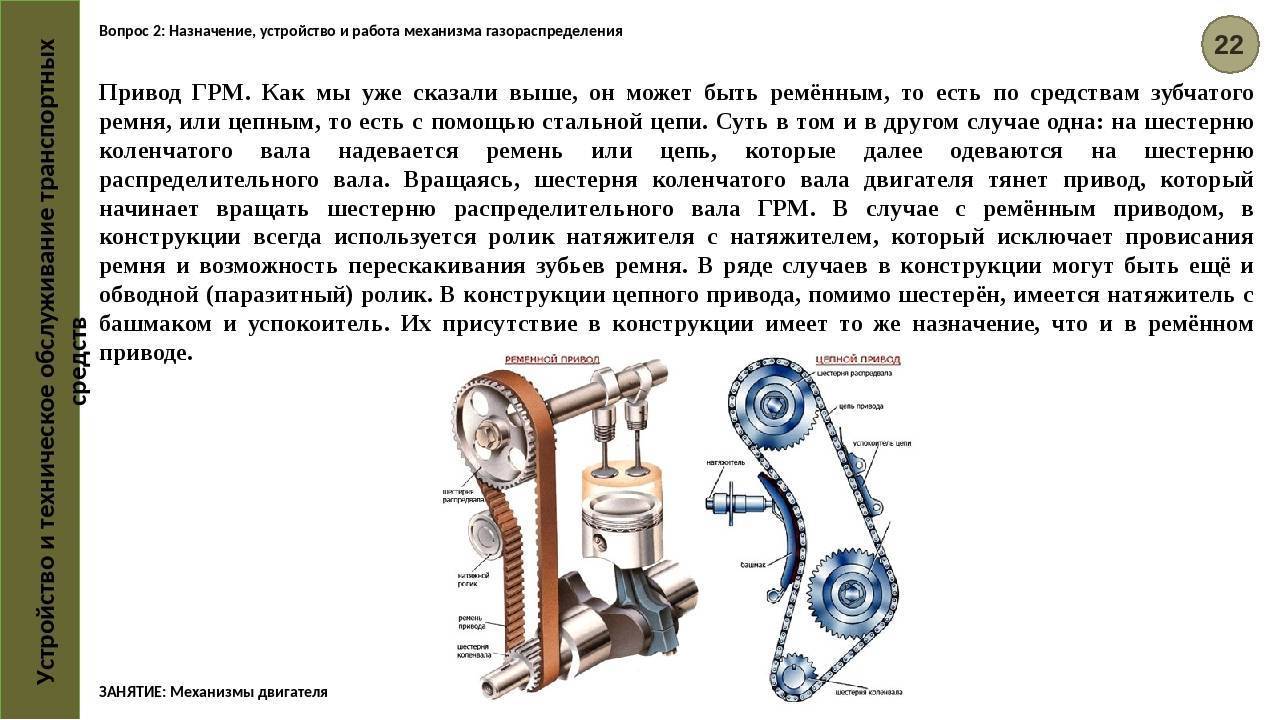

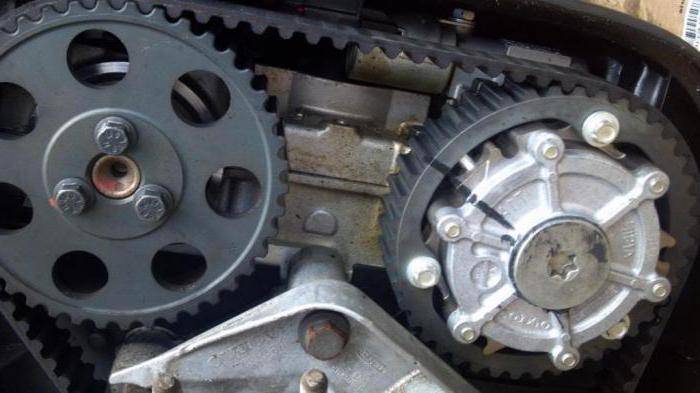

Привод ГРМ

Связующее звено между коленвалом и распредвалом. Конструкция его может быть разной, но состав один. Это набор шестерней, которые крутятся зубчатым ремешком с натяжителями и «башмаками».

ГРМ

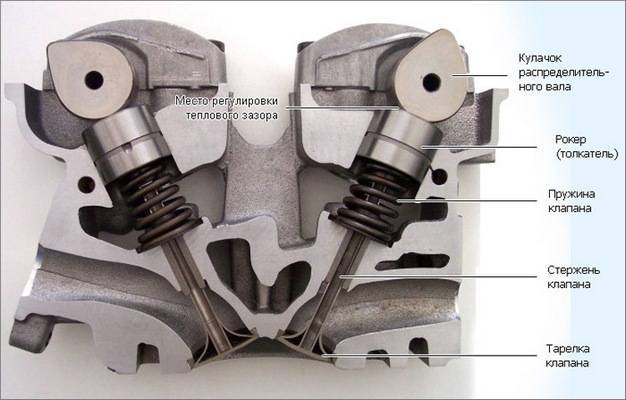

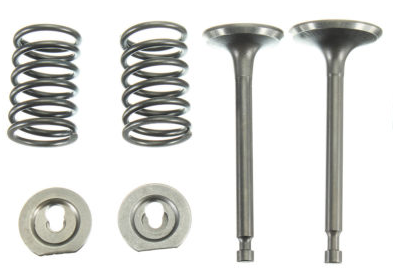

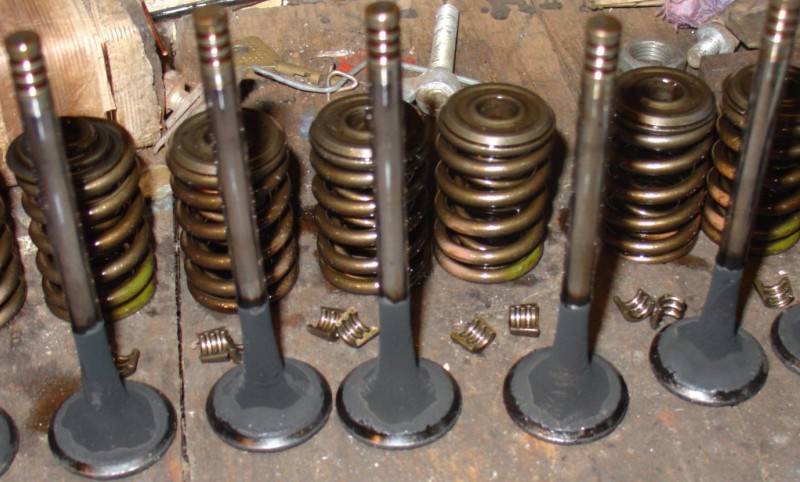

Клапаны

Располагаются на ГБЦ (головка блока цилиндров). На вид напоминают гвозди: тонкий стержень со шляпкой, который называется «тарелка».

ГРМ

Клапаны делятся на впускные и выпускные:

  1. Впускные отличаются целиком и их конструкция монолитна. Также тарелка чуть большего диаметра, что упрощает процесс поставки топлива.
  2. Выпускные должны выдерживать большие температуры и не деформироваться. Изготавливаются с полым стержнем, как правило, из жаропрочных марок стали. Полость забита легкоплавким натрием, который отводит большую часть тепла.

Для улучшения контакта клапана с ГБЦ, на тарелку нанесено седло – это фаска с обратной стороны.

ГРМ

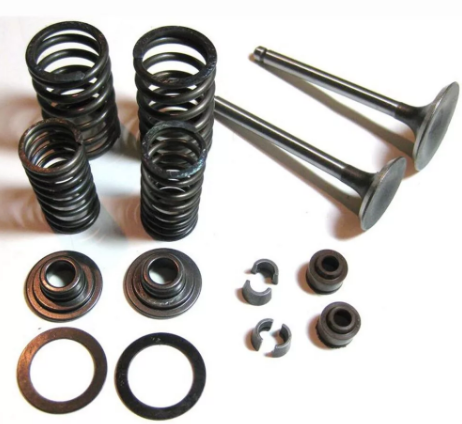

Также клапанный механизм состоит из:

  1. Пружины. Обеспечивает автоматическое возвращение тарелки на прежнее место.
  2. Маслосъемника. Колпачки, предотвращающие попадания масла в камеру сгорания (жарг. прокладки).
  3. Направляющих. Гильза, благодаря которой клапан двигается четко по оси.
  4. Сухарей. Крепеж пружины к телу клапана.

ГРМ

Толкатели

Промежуточная деталь между клапаном и кулачком распредвала.

Первым необходимо вручную выставлять тепловой зазор. Вторые делают это автоматически.

ГРМ

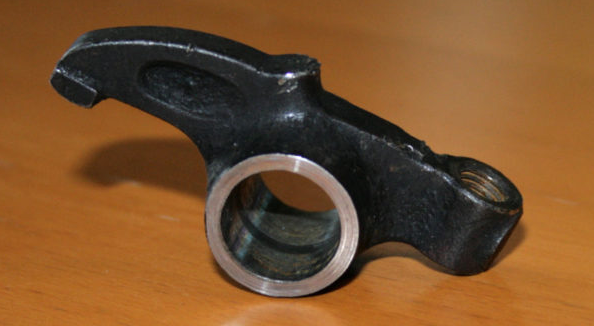

Коромысло

Двухплечевой рычаг, создающий колебательные движения. Фактически в разных ГРМ они могут выполнять разные функции.

ГРМ

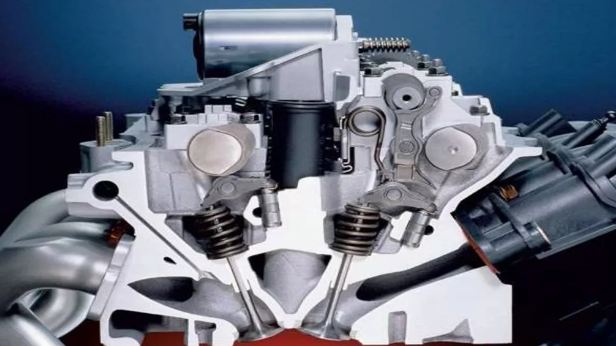

Система смены фазы газораспределения

Есть не во всех автомобилях. Ее задача – контролировать работу открытия/закрытия клапанов по ситуации, т.е. фазы ГРМ.

ГРМ

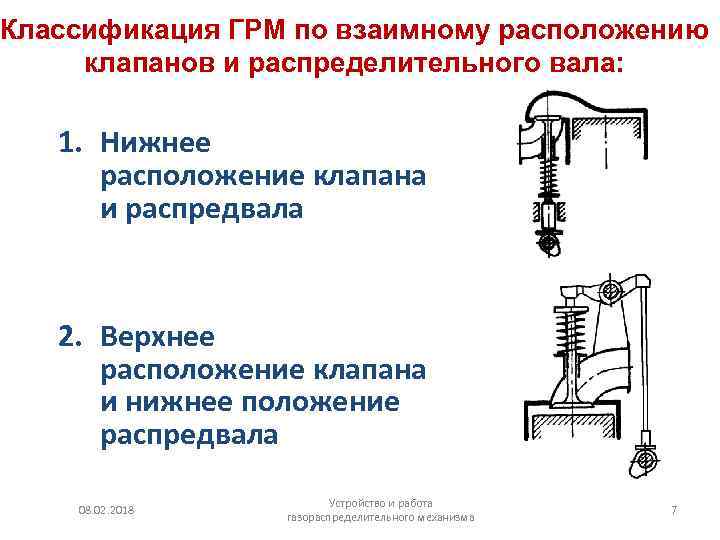

Классификация газораспределительных механизмов

Двигатели на современных автомобилях оснащаются разными газораспределительными механизмами, которые имеют следующую классификацию:

  1. В зависимости от расположения распределительного вала – нижнее или верхнее.
  2. В зависимости от числа распределительных валов – один или SONC (Single OverHead Camshaft), либо два вала – DOHC (Double OverHead Camshaft).
  3. В зависимости от количества клапанов – от 2 до 5.
  4. От разновидности привода вала – шестеренчатый, цепной или с зубчатым ремнем.

Двигатели с верхним расположением вала считаются наиболее эффективными, и получили самое широкое распространение. В них клапана приводятся в движение распредвалом через рычаги толкателей. Это упрощает всю конструкцию, снижает массу двигателя и уменьшает силу инерции. В такой компоновке вал монтируется в головке, рядом с клапанами. Движение с коленчатого вала передается при помощи роликовой цепи или зубчатого ремня.

При нижнем положении вала ГРМ, он монтируется рядом с коленчатым валом в блоке цилиндров. Передача усилия на клапана происходит при помощи толкателей через коромысла. Распредвал входит в зацепление с коленвалом при помощи шестерни. Такая конструкция двигателя считается усложненной, к тому же инерция двигающихся частей механизма возрастет.

Количество распределительных валов механизма и клапанов на каждый цилиндр зависит от варианта двигателя. Чем больше в нем клапанов предусмотрено, тем лучше цилиндры заполняются воздухом или горючей смесью, и очищаются от газов. Благодаря этому, двигатель в состоянии развить больший крутящий момент и мощность. Нечетное количество клапанов означает большее число впускных в сравнении с выпускными.

ГРМ в процессе эксплуатации

Чтобы при работе не возникло проблем, нужно периодически проверять газораспределительный механизм мотора. Нужно при помощи щупа контролировать тепловой зазор между клапаном и рычагом распредвала, а при необходимости производить регулировку.

Поскольку газораспределительный механизм предназначен для согласованной работы всех элементов двигателя, то нужно знать, что если в процессе его работы оборвется приводной ремень, то распределительный и коленчатый валы перестают работать синхронно. При этом распредвал может остановиться в положении, при котором один из клапанов останется полностью открытым и тогда двигающийся вверх поршень неизбежно ударит по клапану, который погнется, что приведет к выходу двигателя из строя и серьезному ремонту.

Чтобы избежать подобной ситуации, необходимо вовремя производить замену приводного ремня ГРМ. Периодичность замены указывается производителем в зависимости от конструктивных особенностей двигателя, но в большинстве случаев это рекомендуется делать при пробеге от 60 до 70 тыс. км. Это достаточно сложная операция, которую делают специалисты на СТО, но если у водителя есть нужные навыки, замену можно сделать и самостоятельно. Цепи ГРМ служат гораздо дольше, замена может потребоваться при пробеге от 300 до 400 тыс. км. Особенность двигателей с цепями: при их растяжении они начинают характерно греметь и позванивать, что позволяет определить необходимость замены.

Назначение газораспределительного механизма двигателя – обеспечить синхронную работу поршневой группы и клапанов. Каждый из его элементов должен работать в номинальном режиме, только тогда двигатель заведется. Иногда случается так, что ремень ГРМ не разрывается, а проскальзывает по шестерням, что будет видно по его меткам. В этом случае двигатель не заведется и потребуется замена ремня.

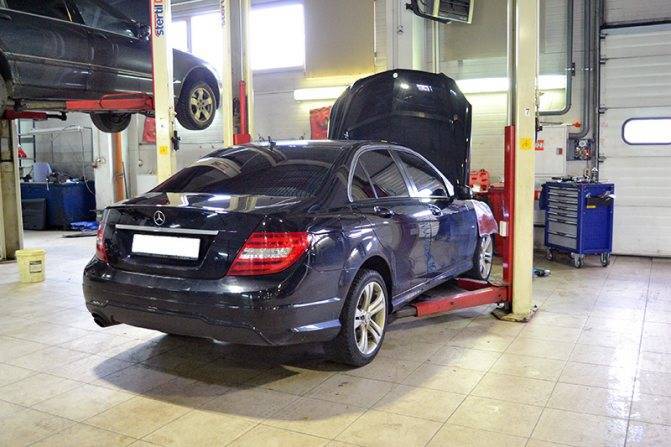

Процесс ремонта ГРМ

Частенько необходимо производить техническое обслуживание газораспределительного механизма. Основной проблемой являются износ шеек, кулачков вала и увеличение зазоров в подшипниках. Для того, чтобы устранить зазор в подшипниках коленчатого вала, производят его ремонт путем шлифовки опорных шеек и углубления канавок для подачи масла. Шейки нужно отшлифовать под ремонтный размер. После завершения ремонтных работ по восстановлению коленвала, нужно произвести проверку высоты кулачков.

ГРМ

На опорных поверхностях под шейки коленвала не должно быть никаких даже самых незначительных повреждений, а корпуса подшипников обязаны быть без трещин. После чистки и промывки распредвала обязательно нужно проверить зазор между его шейками и отверстием опоры головки цилиндра.

Цепь не должна иметь никаких механических повреждений, быть растянутой более чем на 4мм. Цепь газораспределительного механизма можно регулировать: отверните стопорный болт на пол оборота, поверните коленвал на 2 оборота, затем стопорный болт нужно повернуть до упора.

Как подобного избежать

Чтобы избежать подобных неприятностей, убытки от которых страховая компания оплачивать не будет, давайте расскажу простейший алгоритм действий:

  • Найдите и внимательно изучите инструкции по эксплуатации именно вашего автомобиля.
  • В ней написано, когда рекомендуется менять масло, фильтра, и ремень ГРМ в том числе.
  • Не пропускайте замену.
  • Раз в месяц проверяйте натяжение ремня, регулируйте если это предусмотрено.
  • Следите за масляными потеками и не поленитесь протереть ремень сухой тряпкой, если на него капнуло масло или другая жидкость.

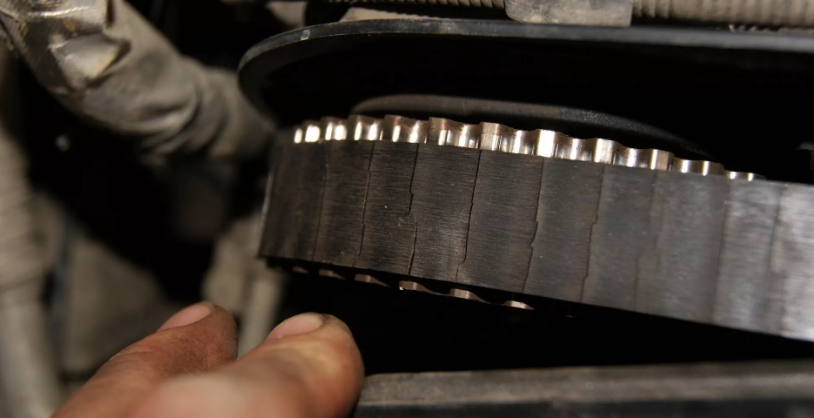

  • Не забывайте смотреть внешнее состояние, появление трещин или небольшое расслоение, это признаки начала разрушения, лучше не ждать обрыва а менять его.

Что до страховой, это только в рекламе спасает она от всех случаев в жизни. На самом деле, когда реально пытаешься получить страховку, выясняется, что она вообще не оплачивает все, что не вписано в страховой полис.

То, что наступил именно страховой случай, вам нужно будет доказывать и возможно даже в суде, а здесь ущерб по вашей вине, поэтому страховку вам не выплатят!

В автомобильную обязательную страховку, которую сейчас обязаны делать все водители, такие случаи не входят.

Для чего служит ремень?

Ремень газораспределительного механизма представляет собой деталь, назначение которой заключается в выполнении функции связующего звена.

Обозначения на ремешке

Разберем несколько примеров перевода расшифровки на ремне ГРМ:

  1. ISO-58111х19. В первых двух цифрах (58) зашифрована серия зубчиков, использующихся на изделии. В этом случае шаг и профиль будут без желобка, форма полукруглая, а высота составляет 3,5 мм. Затем идут три цифры (111), которые указывают на число зубьев. По цифре 19 можно определить ширину изделия. В продаже бывают ремни, зубчики которых выполнены в виде округленной трапеции.
  2. 58127х3/4 HSN. Здесь первые две цифры также обозначают серию зубчиков. Цифры 127 указывают на их число, но нужно учесть, что в ремешках, относящихся к серии 40, это количество условно. Цифры 3/4 говорят о ширине изделия в дюймах. В данном случае она также составляет 19 мм. Метка HSN в самом конце обозначает, что изделие изготовлено из прочного высоконасыщенного нитрила. Этот материал доказал свою прочность. Если таких букв в конце нет, то ремешок выполнен из неопренового каучука.

Таблица: Маркировка ремней

Производители могут по-разному обозначать маркировку своих изделий. В таблице показано, как расшифровать значения ГРМ.

Обслуживание ГРМ

Как показывает практика, большая часть поломок газораспределительного механизма связана с несвоевременным ТО. К примеру, производитель рекомендует менять ремень каждые 120 тысяч километров

Владелец же не берет во внимание эти данные и использует ремень по 200 тысяч. В результате последний рвется, сбиваются метки ГРМ, клапаны сталкиваются с поршнями и требуется капитальный ремонт

Это же касается и такого элемента механизма, как водяной насос. Он создает необходимое давление охлаждающей жидкости для ее циркуляции по системе. Разрушение крыльчатки или выход из строя уплотнительной прокладки приводят к серьезным проблемам с двигателем. Ролики и натяжитель тоже подлежат замене. Любой подшипник рано или поздно выходит из строя. Если своевременно менять ролики и сам натяжитель, то шанс столкнуться с такой проблемой минимален. Заклинивание ролика очень часто приводит к обрыву ремня. Именно поэтому необходимо выполнять своевременное техническое обслуживание газораспределительного механизма.

Основные неисправности ГРМ

С ремонтом ГРМ можно справиться и самостоятельно, так как основная часть – замена изношенных деталей.

ГРМ

Вот основные неисправности ГРМ:

  1. Неправильно выставленные тепловые зазоры в механических толкателях.
  2. Поломки гидрокомпенсатора. Автоматические толкатели обладают меньшим сроком службы.
  3. Износ распредвала (встречается редко).
  4. Износ пружин по причине уставания металла.
  5. Неполное открытие/закрытие клапанов.
  6. Растяжение или повреждение цепи/ремня.
  7. Износ маслосборников. Как правило, это замечается по характерному запаху паленого масла.
  8. Появление нагара на клапанах, что приводит к неполному прилеганию.

Рекомендуется перед ремонтом найти схему вашего ГРМ.

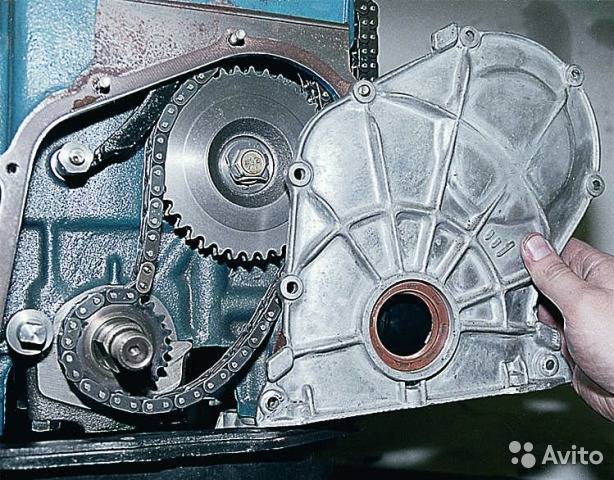

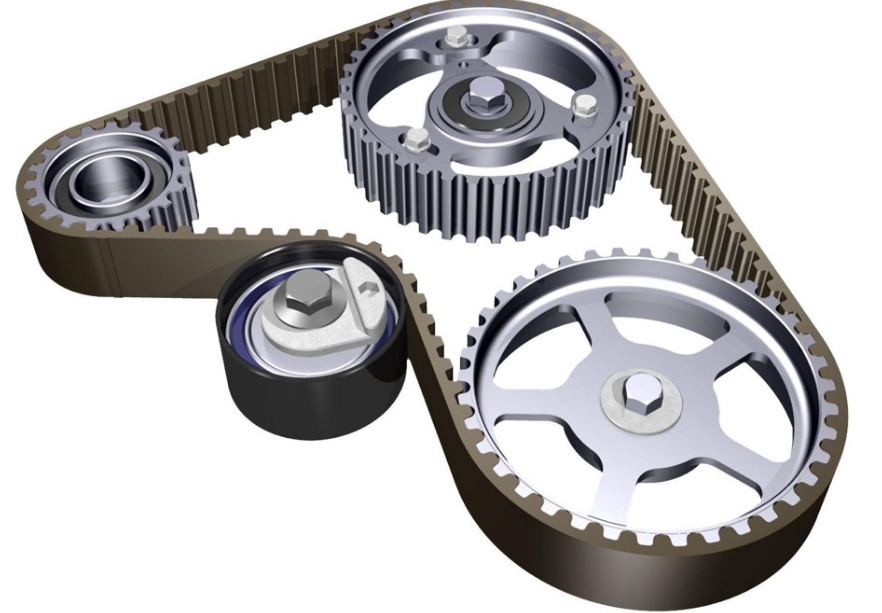

Особенности привода ГРМ, цепь и ремень

Шкив привода распределительного вала находится за пределами ГБЦ. Для того чтобы не происходили утечки масла, на шейке вала расположен сальник. Цепь ГРМ приводит весь механизм газораспределения в действие и надевается с одной стороны на ведомую звездочку или шкив, а с другой передает усилие от коленчатого вала.

От ременного привода клапанов зависит корректное и неизменное расположение коленчатого и распределительного валов относительно друг друга. Даже небольшие отклонения в положении могут стать причиной того, что ГРМ, двигатель выйдут из строя.

ГРМ

Наиболее надежной считается цепная передача, использующая ролик ГРМ, однако существуют некоторые проблемы с обеспечением необходимого уровня натяжения ремня. Главной проблемой, с которой сталкиваются водители и которая характерна для цепи механизма, становится ее обрыв, нередко являющийся причиной загиба клапанов.

К числу дополнительных элементов механизма можно отнести ролик ГРМ, используемый для натяжения ремня. К минусам цепного привода газораспределительного механизма, помимо риска обрыва, относят еще и высокий уровень шума во время работы и необходимость его смены каждые 50-60 тысяч километров пробега.

Плюсы и минусы ременного привода

Ременной привод получил свою популярность за счет своих преимуществ по сравнению с аналогичными видами приводов.

  • Несмотря на то что производство таких конструкций сложнее, чем цепных, стоит она значительно дешевле.
  • Не требует постоянной смазки, благодаря чему привод был вынесен на внешнюю сторону силового агрегата. Замена и диагностика ГРМ в результате этого значительно облегчились.
  • Поскольку в ременном приводе металлические части не взаимодействуют друг с другом, как в цепном, то уровень шума в процессе его работы снизился в разы.
Популярные статьи  Двигатель начал дымить: колпачки или кольца

Несмотря на большое количество плюсов, есть у ременного привода и свои минусы. Срок эксплуатации ремня в несколько раз ниже, чем цепи, что становится причиной частой его замены. В случае обрыва ремня с большой вероятностью придется делать ремонт всего двигателя.

Замена ремня ГРМ, роликов, натяжка ремня Киа Спектра / Kia Spectra

4. Выверните два верхних болта крышки ремня ГРМ, снимите кронштейн кожуха, выверните винт крепления кронштейна масляного щупа и снимите кронштейн.
ЗАМЕТКА Правым болтом верхнего крепления крышки ремня ГРМ крепится клемма провода «массы» двигателя.
5. Выверните два нижних болта верхней крышки ремня ГРМ и снимите крышку.
ЗАМЕТКА Для замены ремня ГРМ снимите ремни привода генератора и насоса гидроусилителя рулевого управления .

7.…и снимите шкив.

6. Зафиксируйте шкив привода водяного насоса (помпы) от проворачивания, выверните три болта его крепления…

9.…и снимите крышку.

8. Выверните болт крепления средней крышки ремня ГРМ…

Снимите правое колесо, снимите брызговик и подкрылок. Снимите правую пластуковую защиту двигателя.

Откроется доступ к шкиву коленчатого вала.11.…и снимите шкив.

10. Зафиксировав коленчатый вал двигателя от проворачивания, выверните болт шкива привода дополнительных агрегатов…

Примечание: чтобы отвернуть шкив коленвала, существует много различных способов зафиксировать его от проворачивания. Самый простой из них это: поставить автомобиль на 5-ю передачу, и попросить помощника давить с максимальным усилием на педаль тормоза. Направление резьбы — обычное. Если болт давно не отворачивался, то может потребоваться весьма значительное усилие. Возможно потребуется мощный ключ и усиление для него, например труба. Так же подходит штатный балонный ключ, которым удобно откручивать шкив снизу автомобиля (на подъёмнике, или яме), усилив его трубой.13.…и снимите крышку.

12. Выверните три болта крепления нижней крышки ремня привода механизма газораспределения…

15.Ослабьте затяжку болта крепления натяжного ролика…

14. Снимите пружину натяжного ролика.

17.…и снимите ремень привода газораспределительного механизма.

16. …отведите ролик…

Замена роликов ремня ГРМ

Если слышен шум от ремня привода распределительных валов, есть вероятность, что вышел из строя подшипник натяжного или опорного ролика. Снимите ролик и проверьте работоспособность его подшипника. Если при проворачивании подшипника чувствуется заедание, осевой люфт или заметны следы вытекания смазки из подшипника, замените ролики.
Вам потребуется ключ «на 14».
3.…и снимите натяжной ролик вместе с его кронштейном.
2. Выверните болт крепления натяжного ролика…
4.Установите натяжной ролик в порядке, обратном снятию.
5. Для замены опорного ролика ослабьте затяжку болта крепления натяжного ролика…

7.…и снимите опорный ролик.

6. …выверните болт крепления опорного ролика…
8.Установите опорный ролик, а также все ранее снятые детали в порядке, обратном снятию.
9.Установите ремень привода газораспределительного механизма и все ранее снятые детали в порядке, обратном снятию.
10.При установке обеспечьте натяжение ведущей ветви ремня. После установки отрегулируйте натяжение ремня .

Регулировка натяжения ремня ГРМ

Ослабьте болт 1 натяжного ролика и проверните коленвал на два оборота – под действием пружины 2 ролик займет рабочее положение и ремень натянется.

Затяните болт крепления натяжного ролика. Натяжка ремня выполнена.

Двигатель Неисправности двигателя Проверка компрессии Снятие верхней крышки двигателя Снятие брызговиков двигателя Замена опор силового агрегата Замена защитного бруса Установка поршня в ВМТ Замена ремня ГРМ и роликов Замена маховика Замена прокладки крышки ГБЦ Прокладка впускного коллектора Замена прокладки ГБЦ Уплотнение масляного картера Прокладка выпускного коллектора Замена сальника распредвала Замена маслосъёмных колпачков Замена сальников коленвала Замена распределительных валов Замена гидрокомпенсаторов Неисправности гидрокомпенсаторов Переборка ГБЦ Притирка клапанов Замена масляого насоса Система охлаждения двигателя Неисправности системы охлаждения Снятие вентиляторов радиатора Замена радиатора Замена водяного насоса Замена термостата Замена расширительного бачка Cистема выпуска отработавших газов Подушки подвески глушителя Замена выпускного коллектора Каталитический нейтрализатор Замена дополнительного глушителя Замена промежуточной трубы Замена главного глушителя Снятие термоэкранов и термокожухов Система питания двигателя Проверка давления топлива в системе Сброс давления топлива в системе Замена корпуса воздушного фильтра Замена топливного насоса Замена топливного бака Замена дроссельного узла Замена регулятоа холостого хода Снятие топливной рампы и форсунок Замена регулятора давления топлива Замена троса дроссельной заслонки Замена адсорбера Замена клапана продувки адсорбера

Как подобрать надёжный ремень ГРМ

Подбор ремня ГРМ очень серьезное занятие. Его можно сравнить с выбором запчастей на машину. Есть только один небольшой нюанс

Во время покупки необходимо обратить внимание на такие моменты:

Стоимость. Один из важных показателей при выборе товара. Чтобы определить оригинальный продукт перед вами или нет, достаточно изучить ценовые предложения от нескольких поставщиков. Если у кого-то из них слишком низкая стоимость, то это указывает на возможную подделку.

Бренд. Следующим важным показателем можно считать бренд, который указывает на оригинальность детали. Здесь цена будет естественно высокой. Есть, конечно, мастера, которые ловко подделывают свои изделия под брендовые. Так что здесь нужно держать ухо востро.

Дифференцированное цифровое обозначение. Брендированные изделия производят из больших заготовок, которые маркируют дифференцированным цифровым обозначением. Поэтому, если вы приобрели ремень и на нем присутствует много цифр, то в ваших руках подделка.

Отсутствие механических повреждений. Когда определились с выбором, дело за малым

Необходимо обращать внимание на внешний вид товара

Важно, чтобы не было никаких явных повреждений, порывов, порезов и тому подобное. К этому нужно относиться очень серьезно, ведь от этого зависит работоспособность автомобиля и безопасность пассажиров

К этому нужно относиться очень серьезно, ведь от этого зависит работоспособность автомобиля и безопасность пассажиров.

Наличие оригинальной голограммы и соответствующего сертификата. Чтобы застраховать себя от фальсификаций практически все компании сертифицируют свою продукцию. Сертификаты очень часто помещают на упаковку или даже на самом изделии. Это небольшая голограмма, которая свидетельствует о качестве продукции

При покупке обращайте внимание на этот символ, а так же запрашивайте у продавца сертификат качества, чтобы окончательно убедиться в его оригинальности

Рейтинг актуален на текущий 2021 год

Система комментирования SigComments

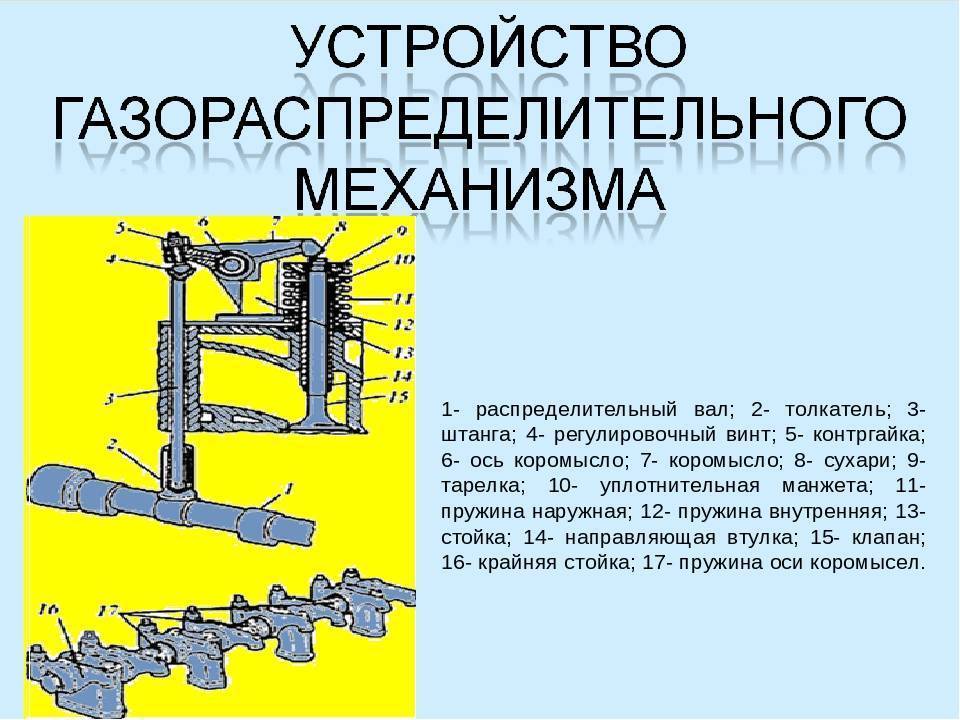

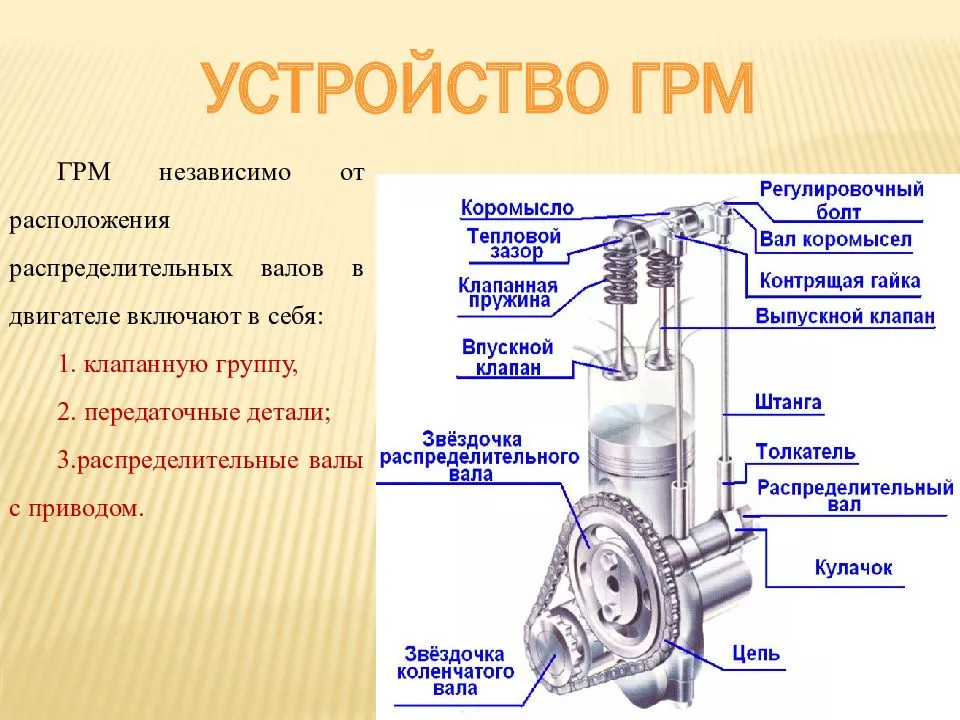

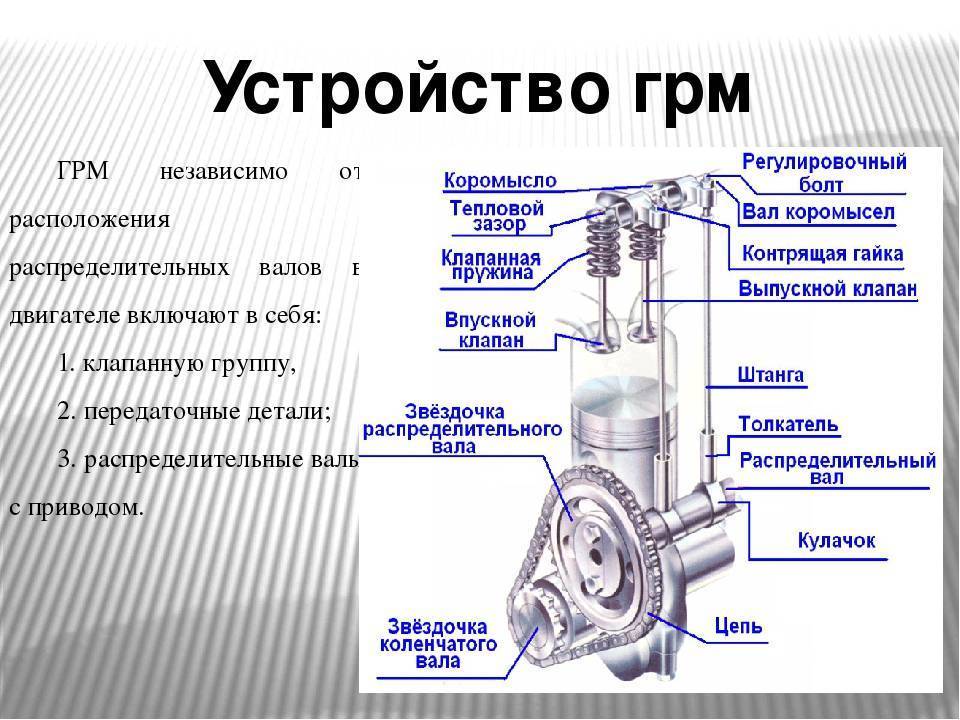

Устройство ГРМ

Газораспределительный механизм имеет следующие основные элементы:

ГРМ

1. Распределительный вал. Открывает клапаны в определенной последовательности в зависимости от порядка работы цилиндров. Его изготавливают из чугуна или стали, и подвергают закалке токами высокой частоты трущиеся поверхности. Он может быть смонтирован в головке блока цилиндров или в картере. В многоклапанных двигателях расположено два распределительных вала, один из которых управляет впускными клапанами, а другой выпускными. Вращение вала происходит на цилиндрических опорных шейках. Прямое или непрямое воздействие на клапана осуществляется кулачками, расположенными на валу. Каждый кулачек соответствует одному клапану.

Популярные статьи  30 лучших зимних шин на 2021-2022 год (рейтинг)

2. Привод клапанов. Клапаны приводятся в движение различными способами: при расположении распредвала в картере, усилие от кулачков передается на толкатели, штанги и коромысла.

ГРМ

Коромысло (рокер или роликовый рычаг) выполнено из стали, его устанавливают на полую ось, зафиксированную в стойках головки цилиндров. Одна его сторона упирается в кулачек вала, а другая давит на торец стержня клапана. При работе двигателя клапаны нагреваются и удлиняются, что грозит им неполной посадкой в седло. Поэтому между клапаном и коромыслом обязательно соблюдают тепловой зазор.

Также кулачек может воздействовать на клапан через рычаг или непосредственно на его толкатель. Толкатели могут быть выполнены в механическом (жестком), роликовом варианте или в виде гидрокомпенсатора. Первый вид из-за шумности почти не используется, а последний отличается мягкостью и отсутствием необходимости осуществления регулировок. Роликовые толкатели используют в форсированных и спортивных двигателях.

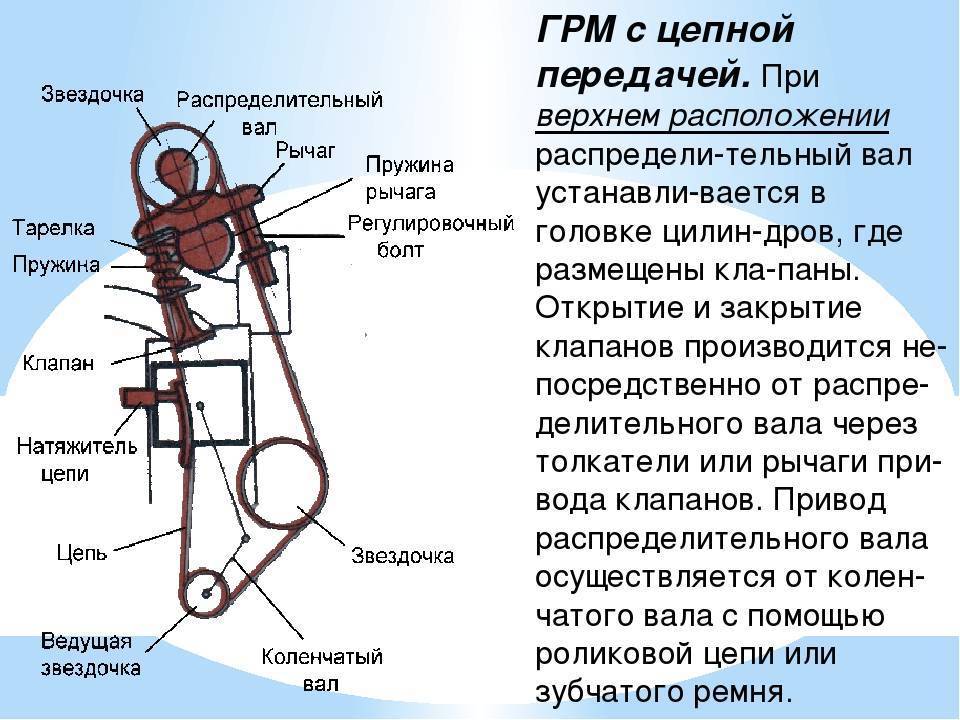

3. Механизм привода распределительного вала. Осуществляется цепной, ременной или шестеренной передачей. Цепная отличается надежностью, до сложна в устройстве и дорога, ременная дешевле, но менее надежна, и в случае порыва ремня может повлечь за собой повреждение двигателя за счет удара клапанов о поршни.

ГРМГРМ

4. Клапаны. Предназначены для открытия и закрытия впускного и выпускного канала. Состоят из стержня и головки, на которой имеется узкая, скошенная под углом фаска, плотно прилегающая к фаске седла, для чего их взаимно притирают. Головки впускных клапанов делают большими, чем выпускных. Но выпускные сильнее нагреваются, поэтому изготавливаются из жаропрочной стали и внутри наполнены натрием для лучшего охлаждения.

ГРМ

Цилиндрический стержень клапана сверху выточен для крепления пружины, не дающей ему оторваться от коромысла, которая упирается в шайбу на головке, и фиксируется упорной тарелкой. Стержень помещается в направляющую втулку, запрессованную в головку цилиндров, чтобы масло не попадало в камеру сгорания, на него надевают маслоотражающий колпачок.

Что в итоге

Стоит еще раз отметить, что для точности измерения двигатель оптимально остудить до 20 °С, после чего произвести замеры. Измерять зазоры требуется, как минимум, дважды. Распределительный вал необходимо проворачивать с учетом полного оборота.

Если зазоры не совпадут, тогда измерения нужно производить повторно. Для точного определения оптимально иметь под рукой несколько щупов разной толщины.

Добавим, что использование больших или меньших по размеру регулировочных шайб крайне не рекомендуется. Под этим следует понимать как установку маленьких шайб, так и незначительную обточку элементов большего диаметра перед монтажом. В таких случаях разумным выходом из положения может быть обычная перестановка уже имеющихся на моторе шайб местами.

Дело в том, что указанные детали являются сильно нагруженными. Изначальное несоответствие требуемым размерам в меньшую сторону и любые сторонние манипуляции по подгонке могут привести к ускоренному износу шайб, неполадкам в работе двигателя или выходу из строя самого ДВС.

Тепловой зазор клапана обеспечивает его герметичную посадку на седло при тепловом расширении деталей во время работы двигателя. Для каждой модели двигателя установлена ​​оптимальная величина теплового зазора в клапанных механизмах.

В процессе эксплуатации вследствие износа или нарушения регулировки, величина теплового зазора может измениться, отклониться от оптимальных размеров. Как увеличение, так и уменьшение теплового зазора негативно влияет на работу ГРМ и двигателя в целом.

При очень большом тепловом зазоре, растут ударные нагрузки, а также увеличивается износ деталей привода клапанов. Нарушается фаза газораспределения (момент начала и конца открытия и закрытия клапана), что приводит к потере мощности и экономичности двигателя.

Маленькие тепловые зазоры не обеспечивают герметичность камеры сгорания, отчего двигатель теряет компрессию, не развивает полную мощность, перегреваются клапана, что приводит к прогоранию клапанов.

Зазоры проверяют и при необходимости регулируют в период ТО. Регулировка зазоров клапанов в ГРМ производится на холодном двигателе – 15-25 градусов по Цельсию. Зазор регулируют при помощи пластинчатого щупа, толщина которого должна соответствовать требуемому зазора в клапанах, регулируемого двигателя автомобиля. Пластинка щупа, толщина которой равна необходимом зазору, должна проходить в зазор при легком нажатии.

Последовательность выполнения работ при регулировке теплового зазора клапанов.

Снять крышки клапанного механизма. Поршень первого цилиндра устанавливаем в ВМТ в такте сжатия, для этого необходимо, чтобы метка на шкиве совпала с меткой на крышке распределительных шестерен. Такт сжатия можно определить таким способом: выкрутите свечу зажигания и вставьте в отверстие для свечи бумажную пробку. Вращайте коленчатый вал пусковой рукояткой до выталкивания бумажной пробки.

Проверить пластинчатым щупом величину теплового зазора в клапанах между стержнем клапана и носком коромысла. Если величина зазора не соответствует допустимой, то необходимо отрегулировать. Для этого необходимо ослабить контргайку регулировочного винта, если зазор мал, выкрутить винт, если большой вкрутить для свободного прохождения щупа необходимой толщины. Придерживая винт затянуть контргайку. Щуп, который соответствует нижнему значению, должен проходить свободно с небольшим усилием.

Проворачивая коленчатый вал на угол 720/и, где “и” -количество цилиндров, отрегулировать клапаны в других цилиндрах в порядке работы двигателя. Установите на место крышку клапанов.

Запустите двигатель, прогрейте его до 80-90 градусов по Цельсию и прослушайте его работу. Если регулировка теплового зазора клапанов произведена правильно, стука в клапанах не должно быть.

В этой статье мы рассмотрим способ регулировки зазоров клапанов и узнаем, как отрегулировать клапана двигателя самому.
