Пробит поддон картера двигателя: что делать водителю

Инструкция по снятию, очистке и замене поддона картера двигателя на Ланосе и Шансе 1.5

Перед началом проведения работ по снятию поддона картера на Ланосе, понадобится предварительно приобрести уплотнительную прокладку, масло, фильтр и герметик. Какое выбрать масло, и как заменить его на Ланосе, подробно описано в этом материале. Артикул уплотнительной прокладки для автомобилей Ланос и Шанс 1.5 — 90409693

. Однако не торопитесь ее покупать, так как вероятность того, что с ней вы сможете установить поддон на место очень низкая. В качестве прокладки используем герметик.

Приступаем к непосредственному снятию крышки картера Ланос и Шанс 1.5:

  1. Сначала автомобиль необходимо установить на смотровой яме или эстакаде, что значительно упрощает проведение дальнейших действий.
  2. Снять защиту двигателя при ее наличии.
  3. Слить масло, и дождаться остывания двигателя. Это нужно для того, чтобы не получить ожог при откручивании приемной трубы.
  4. Приступаем к работе, и выкручиваем гайку хомута крепления приемной трубы ключом на «17» (при наличии такого крепления).
  5. Ключом на «14» выкручиваются три гайки крепления приемной трубы к выпускному коллектору. Эти гайки, как правило, прикипают, поэтому могут возникнуть трудности с их вывинчиванием. Чтобы упростить процесс, предварительно зачищаем их металлической щеткой, и обрабатываем WD-40.
  6. Ключом на «17» вывинчиваются болты крепления металлической пластины, к которой фиксируется хомут крепления приемной трубы (при ее наличии).
  7. Опускается приемная труба, тем самым освобождая доступ к поддону картера двигателя Ланос. Снимать ее полностью не нужно.
  8. Ключом на «10» выкрутить болты крепления пластиковой крышки механизма ГРМ.
  9. Переходим к выкручиванию 15 болтов крепления поддона картера Ланос, используя ключ на «10».
  10. Все 13 болтов расположены на виду, и доступ к ним свободный. Два болта со стороны маховика спрятаны под пластиковыми заглушками (при их наличии).
  11. Именно с вывинчиванием этих двух болтов у владельцев автомобилей Ланос и Шанс 1.5 возникают трудности. Болты расположены в канале (для наглядности ниже показано фото).
  12. Главная трудность в том, что добраться до них при помощи стандартной головки ½ дюйма невозможно. Для этого понадобится инструмент с размерностью 3/8 дюйма.
  13. Выкручиваются 4 болта крепления поддона к коробке передач. Один болт находится со стороны коробки. Показано на фото ниже.
  14. Два болта находятся с одной стороны.
  15. И еще один расположен с другой.
  16. После этого можно снимать поддон. Для этого используем нож, и проходим по периметру детали. Крышка плотно прилегает к двигателю, поэтому не нужно пытаться ее оторвать или отбить, так как можно ее повредить.

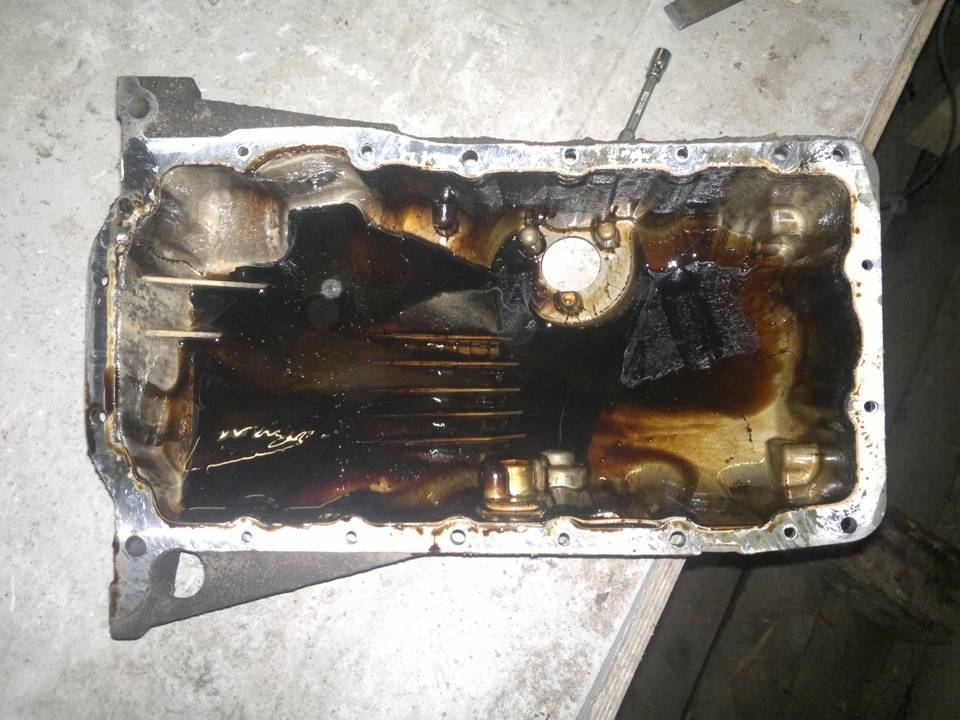

  17. Снятый поддон подлежит комплексной очистке и промывке.
  18. Для проведения работ по очистке необходимо выкрутить 8 болтов на 10, которыми крепится пластина. Произвести очистку отложений, и промыть деталь до состояния, как показано на фото ниже.
  19. Не забываем удалить остатки старого герметика по периметру поддона и на блоке двигателя.

Независимо от того, что стало причиной снятия крышки картера Ланос и Шанс 1.5, в любом случае необходимо обязательно очистить его внутреннюю часть, а также демонтировать маслоприемник, и почистить металлическую сеточку. Если поддон картера нуждается в ремонте, то после устранения дефектов с использованием сварочного оборудования, приступаем к сборке. Если деталь не подлежит ремонту, то понадобится купить новый поддон, стоимость которого для автомобилей Ланос и Шанс составляет около 3000 рублей. Видео инструкция по снятию устройства Дэу Ланос 1.5.

Как отремонтировать поддон картера

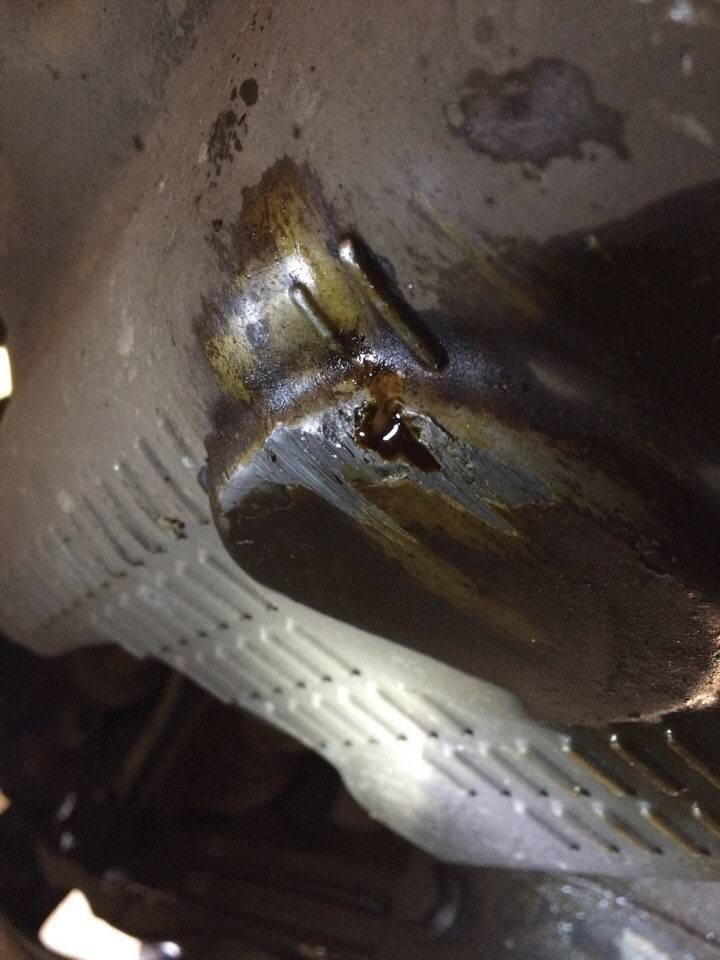

Если поддон картера двигателя пробит, то первым делом необходимо сразу же заглушить мотор. Если этого не сделать, то из-за быстрого снижения уровня смазочной жидкости прекратится ее подача в ответственные узлы и начнется масляное голодание.

Пробит поддон картера двигателя: что делать водителю

Ремонт поддона не сложен, особенно если последний изготовлен из стали. Такие детали демонтируют и при помощи молотка рихтуют вмятину. Если деталь получила пробоину, ее можно заварить или заклеить отверстие холодной сваркой. Алюминиевые поддоны восстанавливают при помощи сварки в среде аргона – это недорогой и эффективный способ восстановления данного элемента.

Что делать прежде всего?

В первую очередь, после того, как автомобиль «налетел» двигателем на препятствие и пробил масляный поддон, необходимо прекратить движение, припарковать авто и ни в коем случае не возобновлять. За исключением редких случаев функционирования моторов с «сухим» поддоном, картер является резервуаром, благодаря которому смазываются все трущиеся узлы силовой установки.

Даже с учетом того, что под мотором вытекло незначительное количество масла, запускать мотор не рекомендуется, так как в рабочем режиме из-за этой течи можно столкнуться с необходимостью капитального ремонта.

К первоочередным мерам относятся:

  • Остановка транспортного средства и выключение двигателя. Сразу после удара, не увеличивая обороты, снизьте скорость до полной остановки и заглушите мотор.
  • Внимательно осмотрите подкапотное пространство на наличие течи.
  • Определите место удара для дальнейшего наблюдения.
Популярные статьи  Моторное масло Эльф (Elf): свойства и особенности

В случае обнаружения утечки масла, понадобится эвакуатор или буксировочный трос. При отсутствии явных повреждений, рекомендуется посетить СТО для более детальной диагностики.

В качестве заключения необходимо отметить, что если вы столкнулись с подобными проблемами впервые, позаботьтесь об установке дополнительной защиты, чтобы не возникала необходимость повторного проведения ремонтных работ. Установка дополнительной защиты заблаговременно избавит вас не только от ремонта масляного поддона, но и поможет содержать в чистоте подкапотное пространство.

Точечная технология

Данная технология, предполагающая соединение деталей из алюминия внахлест, является наиболее распространенным методом холодной сварки этого металла. Соединяемые заготовки сдавливаются в отдельных сварных точках, для чего используется специальный пуансон. По данной технологии детали преимущественно соединяют несколькими сварными точками, расположенными с некоторым интервалом друг относительно друга.

Пробит поддон картера двигателя: что делать водителю

Схема холодной точечной сварки

Качество холодной сварки, выполняемой по точечной технологии, напрямую зависит от степени деформации алюминия в области сварной точки. В числовом выражении данный параметр характеризует соотношение между толщиной соединяемых деталей и глубиной, на которую в металл вдавливается пуансон. Существуют нормативы, согласно которым данный параметр для алюминия должен составлять 60–70%, а для сплавов на основе данного металла – 75–90%.

Точечная холодная сварка, с помощью которой можно соединять достаточно габаритные листы из алюминия и сплавов на основе данного металла, обладает рядом преимуществ.

  • Соединяемые детали не нуждаются в предварительной фиксации в специальных зажимных устройствах.
  • Алюминий деформируется на очень небольших локальных участках – сварных точках.

Альтернативные способы

Начнем с того, что незначительные трещины можно также заделать путем использования эпоксидной пасты и стеклоткани. Перед началом работ поверхность металла нужно хорошо обезжирить. Слои пасты и стеклоткани при нанесении чередуются, последним слоем должен являться эпоксид.

Среди наиболее востребованных сегодня технологий стоит также отметить решение под названием SEAL-LOCK. К преимуществам данного способа относят отсутствие необходимости демонтировать двигатель. Способ подходит для восстановления серьезных пробоин или трещин в блоке цилиндров. Также для ремонта не требуется применение сварочного аппарата.

В основе способа лежит заполнение трещины специальной прослойкой из мягкого металла, который в результате надежно скрепляется с поверхностью восстанавливаемой детали.

  1. Трещину локализуют, после чего происходит засверливание краев раскола. Далее поперек трещины насверливают отверстия с установленным технологией шагом. В эти отверстия вставляются стяжки-скобы, которые связывают оба края трещины. Скобы подбираются в соответствии с видом раскола, так как могут иметь различную длину и отличаться по своей форме.
  2. Далее в пространстве между установленных скоб высверливается отверстие, после чего происходит нарезка конусной резьбы при помощи специального метчика. После этого необходимо произвести обработку полученного отверстия составом для устранения окисной пленки. Затем в обработанное резьбовое отверстие с небольшим усилием вкручивается заглушка-конус, материал которой активно контактирует с металлом ремонтируемой детали.
  3. Далее часть заглушки, которая возвышается над плоскостью, нужно немного подпилить, после чего вкручивание осуществляется с большим усилием, которое создается специальным инструментом. Под таким усилием мягкая заглушка сломается в том месте, где ранее был сделан подпил. Выступающие остатки дополнительно шлифуют.
  4. Следующим шагом становится сверление следующего отверстия. Это отверстие сверлят так, чтобы добиться частичного перекрытия предыдущего резьбового отверстия с установленной заглушкой. Процедура ремонта предполагает заполнение заглушками всей трещины.

Расклепывание шва позволяет устранить возможные пустоты, а также ускоряет диффузию материалов заклепок и детали. Результатом станет появление пластичного шва, который имеет прочную связь с поверхностью. Такой шов имеет ряд преимуществ сравнительно со сварным швом:

  • не страдает от температурных перепадов;
  • способен сохранять целостность в условиях работы при высоких температурах;
  • не получает значительного напряжения;

Что касается установки больших латок, которыми можно буквально «заклеить» треснувший блок цилиндров двигателя или головку блока, тогда способ решения по схеме реализации напоминает описанный выше. Потребуется вырезать и подогнать латку из металла, после чего производится ее установка путем заполнения всего периметра стяжками и конусными заглушками. Последующая проверка готового шва на герметичность осуществляется при помощи опрессовки под давлением около 6 атмосфер.

Пробитый поддон картера – катастрофическая неисправность для двигателя

  • Возможностей повредить автомобиль на наших дорогах масса – скрытые в траве или снеге камни, бордюры, ледяные глыбы, снежные наледи, торчащая арматура, открытые канализационные люки, ямы, выбоины, становятся причинами «травмирования» нижних частей кузова, а зачастую и поддона двигателя.
  • Если повреждение кузовных деталей носит чисто косметический характер, то пробитое днище двигателя может стать катастрофической неисправностью.

Как избежать повреждения двигателя в случае пробоя поддона картера

После получения удара в область двигателя нужно немедленно остановить автомобиль, выключить мотор и по свежим следам определить, куда он пришелся. Если окажется, что масляный поддон пробит и видна течь масла, то ехать дальше на такой машине, без устранения неисправности, ни в коем случае нельзя.

Последствия поездки, при масляном голодании двигателя, могут оказаться плачевными – в лучшем случае произойдет задир колец поршней, в худшем – их заклинивание в цилиндрах. При любом варианте понадобится капитальный ремонт мотора.

Пробит поддон картера двигателя: что делать водителю

Поэтому водителю нужно попытаться самому устранить течь масла, чтобы доехать до ближайшей станции технического обслуживания, а если не удастся это сделать, то доставлять туда машину на буксире (когда КПП позволяет), при помощи другого автомобиля, или на эвакуаторе.

Популярные статьи  Toyota Land Cruiser стал мобильным

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

Примечание!

Поднимать двигатель нужно до того, пока концы обоих шпилек под цифрой «1» не совпадут с плоской частью кронштейнов опор двигателя, которые указаны под цифрой «2»!

Под каждым болтом находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

В том случае если прокладка пристыла к блоку, тогда при помощи острого предмета снимите её а всю плоскость блока очистите от кусков прокладки!

Слив отработанной жидкости

До начала процедуры слива следует подготовить инструменты, пустую тару, а также новые жидкости для последующего залива. Если установлена дополнительная защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 2107:

-Поднимаем капот, под ним находим заливную горловину на двигателе и откручиваем пробку. Горловина для залива масла

-Теперь спускаемся под автомобиль, подставляем в место слива тару под отработку. Можно использовать обрезанную канистру или старое ведро.

-Откручиваем сливную пробку с помощью ключа шестигранника на 12.

-Сливная пробка не всегда расположена в самой нижней точке, поэтому в поддоне может оставаться порядка 100-200 миллилитров отработки. Для их удаления можно использовать резиновую грушу или шприц с надетым на него шлангом.

-Теперь нужно открутить старый масляный фильтр, который располагается с правой части двигателя под капотом

Для откручивания фильтрующего элемента желательно иметь специальный съемник. Ели его не оказалось в наличии, можно попробовать открутить фильтр подручными средствами. В этом случае можно использовать, например старый ремень генератора, обычный ремень, велосипедную цепь или простую отвертку. Откручивание масляного фильтра с помощью подручных средств.

Таким методом получится слить максимум отработавшего свой срок масла, после этого можно приступать к дальнейшим действиям. Главное не забыть, все что мы откручивали нужно поставить на место.

Как снять масляный поддон ВАЗ 2107

Перед тем, как приступать к снятию и замене поддона на автомобиле ВАЗ 2107, необходимо разобраться с его назначением, местом расположения и повреждениями, которые влекут за собой необходимость менять картер.

Находится поддон снизу автомобиля, и для того, чтобы его увидеть и получить доступ, понадобится снять защиту. Конструктивно устройство представляет собой стальное основание, напоминающее крышку. В этой емкости находится моторное масло, поэтому для обеспечения герметичности, между картером и блоком цилиндров находится прокладка.

Снятие поддона картера ВАЗ 2107 необходимо выполнять при появлении деформаций, что влечет к вытеканию моторного масла из двигателя. На корпусе крышки имеется самая нижняя точка, в которой располагается пробка для слива моторного масла. Перед тем, как демонтировать масляный картер, надо сначала слить моторное масло.

Течь масла может возникнуть не только при деформациях картера, но еще и при нарушении целостности прокладки. Для устранения течи надо подтянуть болты крепления, и если это не помогает устранить проблему, тогда понадобится прибегнуть к смене прокладки.

Теперь, когда возникает необходимость замены поддона на семерке, надо прибегнуть к таковым манипуляциям. Стоит отметить, что чаще требуется менять прокладку, а дефекты картера возникают только в случае отсутствия защиты на автомобиле. Снимать масляный поддон двигателя на автомобиле ВАЗ 2107 следует в такой последовательности:

При замене важно учитывать такие моменты, как пробка и прокладка. Пробка также имеет уплотнительный материал, который изнашивается, поэтому новый поддон должен поставляться с новой пробкой

Если ее нет, то использовать старую не рекомендуется, и лучше купить новую или уплотнитель для нее. Особенности замены прокладки рассмотрим далее.

Замена поддона картера

Вся процедура условно состоит из двух частей: демонтаж поврежденной детали и монтаж новой. Первым делом снимают отрицательную клемму от аккумулятора, затем демонтируют воздухозаборник. Далее снимается защита двигателя. Масло необходимо слить в подходящую емкость. Затем откручиваются болты крепления передней опоры силового агрегата, снимается стабилизатор, отсоединяется датчик уровня смазки. После этого отключается разъем датчика давления масла. На авто с АКПП также отсоединяют от поддона маслопроводы. Далее снимается стабилизатор и поднимается двигатель. Затем снимаются пружины передней системы подвески. Передняя ось поднимается лебедкой, отворачиваются крышки из пластика. После этой операции откручиваются крепежные элементы передний оси, и эта деталь опускается.

Теперь можно открутить поддон, сдвинуть его вперед и опустить. После установки нового элемента заменяется прокладка

Важно использовать герметик для поддона картера двигателя при установке. Он позволит получить более плотное соединение, и после замены не будет течь масло

Как восстановить целостность днища

Вопрос, что делать, если пробил поддон двигателя – перед опытным автовладельцем не встанет, а вот новичка может поставить в тупик.

Картер двигателя, по сути своей, представляет емкость для масла, в которой не создается высокое давление, поскольку маслонасос под давлением смазку продавливает только вверх, вниз же она течет самотёком. Поэтому бывалые водители умудряются временно заделать небольшие пробоины даже жевательной резинкой, чтобы доехать до дома или СТО.

Пробит поддон картера двигателя: что делать водителю

Наличие эпоксидного клея, холодной сварки или автомобильной шпатлевки значительно упростит задачу. Операцию по заклеиванию дырки можно провести, не снимая поддон, но чтобы клей пристал лучше, необходимо слить масло, зачистить и обезжирить место пробоя, наложить латку из плотной ткани (если дырка оказалась большой) на эпоксидный клей. Дождаться пока он затвердеет, залить масло обратно через марлю, чтобы мусор не попал в двигатель, и продолжить поездку, следя за тем, чтобы не загорелась красная лампочка, извещающая о понижении его уровня ниже минимума.

Популярные статьи  Автомобильные дворники: как часто менять

Такого ремонта может хватить надолго, но чтобы лишний раз не рисковать, лучше по прибытии домой, отремонтировать поддон капитально и для этого его придется снять.

Вариантов устранения последствий пробоя на длительный срок много и самым надежным из них является сварка. Учитывая, что большинство поддонов на двигателях внутреннего сгорания дюралевые, то варить нужно полуавтоматом с использованием аргона или инверторным сварочным аппаратом, с возможностью переключения на переменный ток, алюминиевыми электродами.

За неимением электросварки, можно, конечно, воспользоваться и холодной сваркой или эпоксидным клеем с добавлением алюминиевого порошка. Такие составы, с добавлением несколько большего количества отвердителя, прекрасно склеивают металлические детали и, после затвердения, не уступают по прочности металлу.

Пробит поддон картера двигателя: что делать водителю

Даже обычая автомобильная шпатлевка, если в нее добавить немного больше отвердителя, может стать прекрасным материалом для заделки небольших дырочек и трещин. Поэтому, исходя из наличия возможностей, каждый автомобилист может восстановить картер и самостоятельно.

Как восстановить целостность и чем заклеить поддон двигателя

Пробит поддон картера двигателя: что делать водителю

Поддон картера двигателя представляет собой съемную деталь, расположенную под нижней частью мотора. Поддон изготавливается методом штамповки из мягкой эластичной стали либо используется литье из алюминия.

По форме данная деталь напоминает ванну небольшой глубины, верхняя кромка которой выполнена в виде плоскости для плотного прилегания к нижней части картера двигателя. Для соединения поддона двигателя с картером в кромке имеются специальные отверстия.

Назначение и устройство поддона картера

Данная деталь является вместилищем моторного масла в системе смазки. Днище картера двигателя выполняет следующие важные функции:

  1. Накапливание моторного масла, стекающего с элементов движка.
  2. Защита внутренних узлов и деталей от внешних агрессивных воздействий.
  3. Сбор мелкой металлической абразивной стружки, образующейся в процессе трения деталей.
  4. Охлаждение масла.
  5. Предотвращение расплескивания смазочной жидкости.

В зависимости от конструкции мотора поддон картераимеет форму,предохраняющую движок от контакта с трансмиссией, передним редуктором,элементами подвески. При изготовлении данных поддонов картера для автомобилей с форсированными силовыми агрегатами используются алюминиевые сплавы. В конструкции алюминиевых деталей предусмотрены специальные ребра, предназначенные для ускоренного охлаждения масла.

Маслозаборная трубка не касается дна ванны, чтобы не всасывались мельчайшие металлические отходы в смазочную систему. Накопленная стружка удаляется при снятии нижней части картера. Часто днище оборудуется магнитами, служащими для фиксации абразивных накоплений.

Для замены смазочной жидкостиднище оборудовано специальным сливным отверстием с пробкой.

Краткое описание типичных поломок днища и их последствий

Простота и надежность данной детали не допускает частых поломок. Однако, при наезде на препятствия в виде камней, арматурной проволоки, крупных пней и коряг, могут возникнуть обширные вмятины либо пробоины внижней части картера мотора.

Повреждения защитного элемента влекут за собой сбои в работе силового агрегата. В случае возникновения глубоких деформаций плоскости поддона трубка маслоприемника ломается или располагается вышеуровня смазки.

При «масляном голодании» может оборваться шатун, получить повреждения блок цилиндров, заклинить двигатель.

Нарушение герметичности днища картера движка происходит вследствие образования трещин, пробоев, сквозных отверстий в детали. Появившаяся утечка масла вызывает серьезные повреждения в силовом агрегате, последствия которых могут оказаться непредсказуемыми, особенно при несвоевременном обнаружении полученного дефекта. Чтобы не пробивать днище во время езды, многие автовладельцы устанавливают защиту картера двигателя.

Как восстановить целостность днища

При возникновении сложной ситуации автовладельцы нуждаются в ответе на вопрос: пробил поддон двигателя, что делать? В качестве первой реакции должны быть произведены остановка и выключение двигателя. Если мотор не будет заглушен, то произойдет быстрое снижение уровня моторного масла, что приведет к масляному голоданию с последующими серьезными поломками элементов силового агрегата.

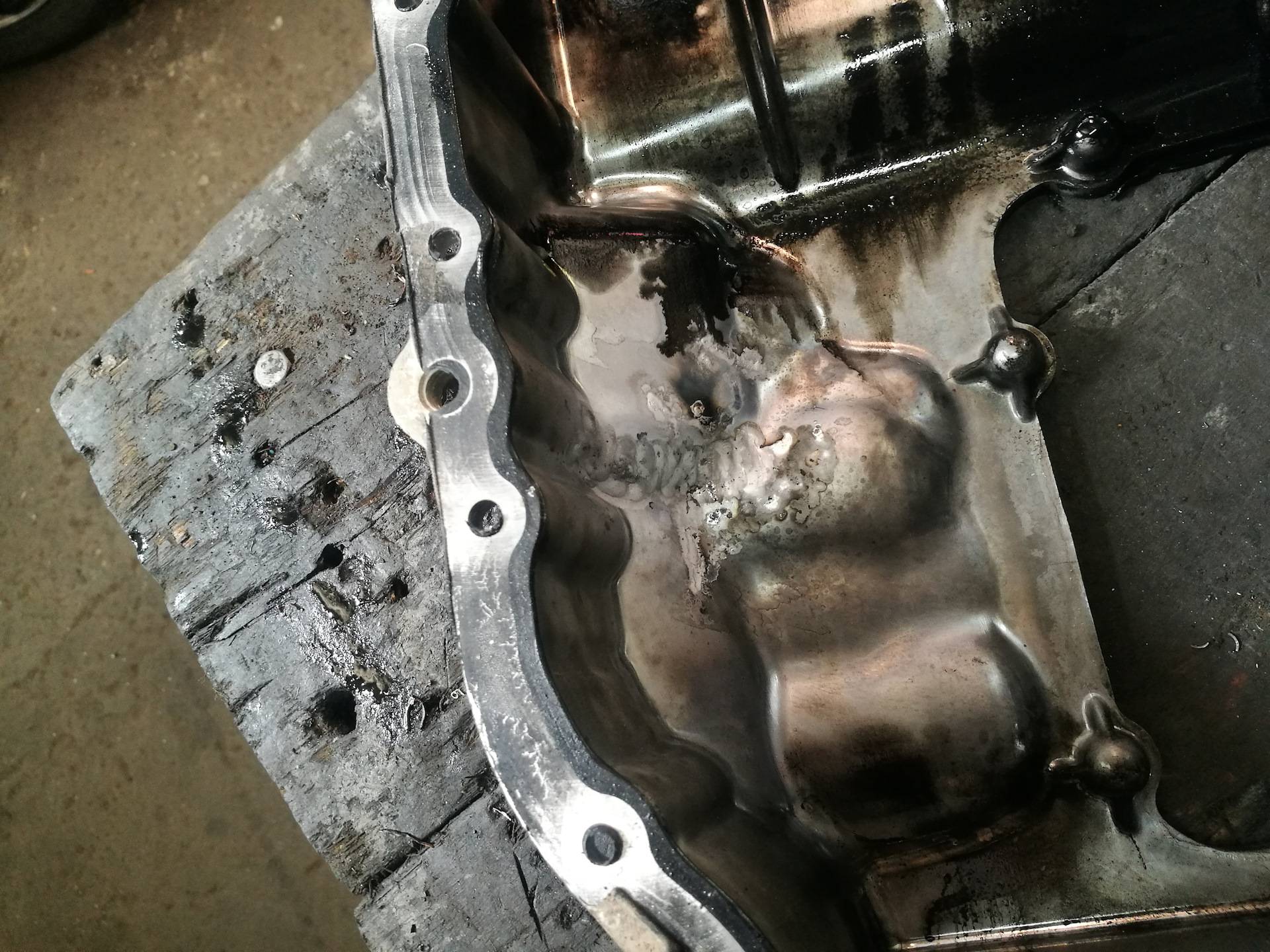

Ремонт стальных поддонов производится при помощи сварки или заклеивания специальным герметиком либо холодной сваркой. Детали из алюминия восстанавливаются сваркой в аргоновой среде.

Чем заклеить алюминиевый поддон двигателя? Для того чтобы самостоятельно без снятия детали с автомобиля отремонтировать днище, устранить течи масла и заделать образовавшиеся трещины в корпусе, необходимо выполнить следующие операции:

  • зачистить поверхность от загрязнений при помощи металлической щетки;
  • промокнуть протекающее масло вокруг образовавшейся дыры;
  • отрезать кусочек холодной сварки и тщательно его размять, как пластилин;
  • повторно удалить появившиеся масляные протечки при помощи ветоши;
  • нанести первый слой холодной сварки в виде замазки:
  • после застывания нанесенного слоя обработать его наждачным полотном;
  • нанести второй слой холодной сварки, до полного устранения протечек.

Данное описание приведено для экстренных случаев, чтобы произвести быстрый ремонт поддона картера двигателя на короткий срок.

Для надежного устранения полученных дефектов данного узла необходимо обратиться в сервисный центр за квалифицированной помощью. В условиях СТО производится полный слив смазочной жидкости, диагностика, демонтаж и качественное восстановление герметичности детали при помощи сварочных операций с последующей проверкой и установкой днища на прежнее место.
