Замена охлаждающей жидкости (антифриза) на Ладе Гранта

Качественный выбор охлаждающей жидкости и своевременная ее замена способна в значительной степени продлить срок работы двигателя автомобиля, а так же качественно улучшить работу отопителя автомобиля. В соответствии с регламентом замены охлаждающей жидкости от завода изготовителя, сменить ее требуется спустя 75 тысяч километров пробега или пять лет, смотря что наступит ранее. АвтоВАЗ на всех современных моделях Лада применяет достаточно качественный красный антифриз G12+ Lux под маркой Sintec. Однако, если при замене вам не удалось найти антифриз именного этого производителя, допускается применение иных антифризов той же классификации G12.

В нашем материале мы рассмотрим процесс замены с промывкой системы охлаждения двигателя и без. Промывать систему охлаждения требуется только в том случае, если охлаждающая жидкость в бачке имеет осадок или ее цвет в значительной степени отличается от той, что была изначально. Плюс косвенными признаками потребности промыть систему охлаждения автомобиля будет запах окалины исходящий из расширительного бачка системы охлаждения. Если в вашем случае требуется просто провести регламентную замену, пропустите пункты с промывкой системы и сразу залейте свежий антифриз.

Для работы по замене охлаждающей жидкости на Ладе Гранта потребуется головка или накидной ключ на «13».

1. В начале процесса замены охлаждающей жидкости при использовании промывочного средства, заливаем его в старый антифриз и даем поработать двигателю на холостых оборотах порядка пяти-семи минут, в зависимости от указаний на упаковке моющего средства.

2. Перед сливом старой жидкости из системы охлаждения поставьте под двигатель емкость объемом 6-7 литров, если у вас установлена защита картера или грязезащитный пыльник демонтируйте его. Далее откручиваем пластиковую сливную пробку, размещенную в углу радиатора охлаждения. Будьте внимательны и осторожны, охлаждающая жидкость имеет высокую температуру и может быть причиной ожогов. Точка размещения пластиковой пробки для слива охлаждающей жидкости указана на фотографии.

После того, как жидкость полилась из сливного отверстия радиатора охлаждения можно открыть пробку расширительного бачка для доступа воздуха в систему охлаждения и ускорения процесса слива жидкости.

3. После слива всей жидкости из радиатора потребуется слить остатки из рубашки охлаждения блока цилиндров, для этого головкой на «13» откручиваем сливной болт на блоке цилиндров, отмеченный на фото.

Спасибо за подписку!

4. Если система охлаждения сильно загрязнена, необходимо, не закручивая сливные пробки радиатора и блока цилиндров, залить в расширительный бачок охлаждения обычную пресную воду из под крана, до тех пор, пока из сливного отверстия на блоке цилиндров не польется чистая вода. После этого закручиваем пробку на блоке цилиндров и повторяем процедуру до тех пор, пока вода не пойдет со сливного отверстия на радиаторе системы охлаждения. Эта процедура поможет провести первичную промывку системы охлаждения двигателя от старого антифриза, оставшегося в системе.

5. Для проведения следующей стадии промывки потребуется плотно закрутить сливные пробки на радиаторе и блоке и залить в систему охлаждения 6-7 литров дистиллированной воды и дать поработать двигателю 7-10 минут, до достижения рабочей температуры. Завершающая стадия промывки системы позволит полностью смыть все отложения и привести ее состояние практически до заводского состояния. Для слива дистиллированной воды проводим ту же процедуру, что и в начале процесса.

6. После слива дистиллированной воды заливаем в систему охлаждения двигателя антифриз, рекомендуемый к применению заводом изготовителем. Если жидкость из расширительного бачка уходит с неохотой, энергично сжимайте патрубки системы охлаждения, чтобы убрать воздушные пробки. После заполнения системы заводим двигатель и даем ему поработать на холостом ходу до достижения рабочей температуры. После прогрева двигателя убедитесь, что уровень охлаждающей жидкости находится на отметке MAX или чуть выше ее. Если уровень не достаточный, долейте антифриз после остывания двигателя.

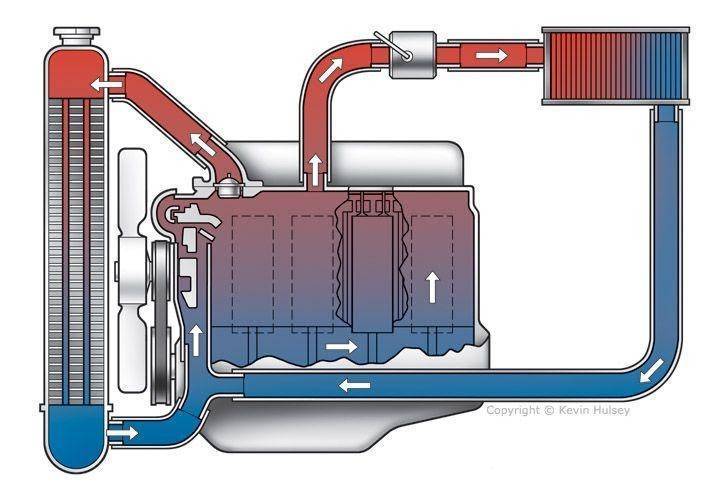

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

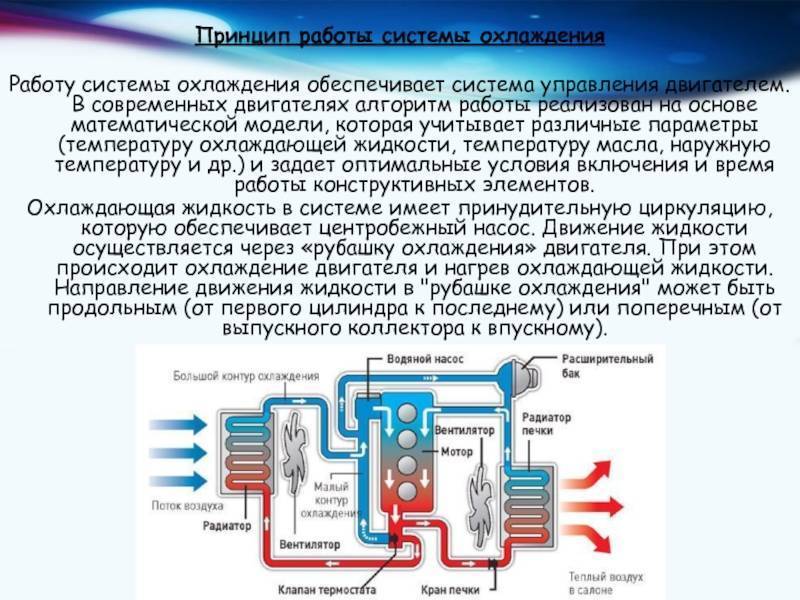

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Популярные статьи  Загорелась лампочка АБС на панели приборов: причины проблемы, что делать

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

  1. От ремня газораспределительного механизма.
  2. От ремня генератора.
  3. От отдельного ремня.

Конструкция состоит из таких элементов:

  1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
  2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
  3. Шкив для установки ремня привода – зубчатый или клиновидный.
  4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
  5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
  6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

  1. Корпус из алюминия.
  2. Выходы для соединения с патрубками.
  3. Пластина биметаллического типа.
  4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

как работают вентиляторы на ниве шевроле

Как работают вентиляторы на ниве шевроле

Советы для автомобилистов

Выгодный тепловой режим двигателя внедорожника Шевроле Нива поддерживает система охлаждения, в которой немало важную роль играют два исправных вентилятора, обеспечивающих требуемый поток воздуха через сердцевину радиатора. В случае выхода из строя вентиляторов, система охлаждения не справляется с отводом лишнего тепла от двигателя, и он начинает перегреваться. В связи с тем, что число вентиляторов на автомобиле Шевроле Нива увеличено вдвое, электрическая схема их включения стала сложнее, чем на обычных легковых автомобилях.

Если стрелка указателя температуры находится вблизи красной части его шкалы, а вентиляторы системы не включаются, то придётся остановиться и начинать поиск этой неисправности. Для этого понадобится снять крышку дополнительного монтажного блока, находящуюся под передней панелью (ниже бардачка) в районе расположения ног переднего пассажира. Предохранителей, защищающих электрические цепи электродвигателей вентиляторов, два. При перегорании предохранителя защищающего цепь правого электродвигателя не будут включаться оба вентилятора, а при перегорании второго не будет включаться только левый вентилятор.

В этом же блоке, расположено три реле, которые отвечают за включение правого вентилятора на малой и большой скорости вращения и включение левого вентилятора на большой скорости вращения. Дополнительное реле должно срабатывать при подаче на её клемму №86 управляющего сигнала с клеммы №46 (контролёра ЭСУД). В этом случае, напряжение на клеммы электродвигателя вентилятора будет подаваться через резистор. При перегорании резистора или выхода из строя этого реле, малая скорость включения вентилятора работать не будет.

Принудительное включение вентиляторов охлаждения на Ниве Шевроле

Если вы посмотрели это видео то непытайтесь писать свои тупые коменты я загрузил его не для этого.

https://youtube.com/watch?v=YNs5rPm54FY

Вентиляторы на Ниве Шевролет

Всем привет! Ставьте лайки, подписывайтесь на канал и рассказывайте Друзьям. Еще много чего есть интересное.

Реле включения правого вентилятора срабатывает при поступлении управляющего сигнала на его клемму №86 с клеммы №6 управления (контролёра ЭСУД). В этом случае вентилятор должен начать работать на большой скорости вращения. Если нет управляющего сигнала или вышло из строя это реле, правый вентилятор включаться не будет. Этот же управляющий сигнал включает в работу и левый вентилятор, так как между клеммами №86 и №85 правого и левого реле включения вентиляторов стоит перемычка. Но питание на электродвигатель левого вентилятора идёт через свой предохранитель.

Также не будут включаться оба вентилятора при выходе из строя датчика температуры охлаждающей жидкости (ДТОЖ). Так как именно по его данным о температуре антифриза, зависит решение контролёра о включении или не включении вентиляторов.

Популярные статьи  Как снять коробку на автомобиле: снятие МКПП и АКПП

Из-за повышенной температуры внутри моторного отсека бывают случаи деформации пластмассовых кожухов вентиляторов, а при их включении, вращающиеся лопасти вентиляторов задевают за кожух. В результате чего, происходит разогрев кончиков лопастей до температуры их плавления. Когда вентиляторы отключаются, лопасти привариваются к кожуху и при последующем их включении они работать не будут.

Возможна ещё одна проблема, связанная с началом работы вентиляторов сразу после включения зажигания, когда антифриз в системе охлаждения двигателя ещё холодный. Происходит это по следующим причинам:

  • потеря контакта на колодке или в жгуте проводов идущих от датчика температуры охлаждающей жидкости до контролёра ЭСУД, ведь если снять разъём с этого датчика, то при исправных электрических цепях вентиляторов, они должны оба заработать;
  • «глюк» (неисправность) контролёра ЭСУД;
  • залипание контактов реле включения вентиляторов (но вероятность залипания контактов сразу на трёх реле очень мала);

Компоненты системы охлаждения

Сначала разберем основные элементы СО и их предназначение.

Расширительный бачок

Резервуар располагается в моторном отсеке. Через него в охладительную систему поступает расходный материал. Емкость для компенсации меняющегося в ходе эксплуатации, а также при расширении объема вещества.

Жидкостный насос

Один из основных компонентов СО. С помощью этого устройства выполняется непосредственно процедура циркуляции хладагента по магистралям охладительной системы. Жидкостный насос может быть оборудован дополнительным насосным устройством, в зависимости от конструктивных особенностей силового агрегата.

Пользователь Astragaz S. в своем ролике показал, как работает СО.

Радиаторы

Предназначение этого устройства заключается в понижении температурного режима охлаждающей жидкости под воздействием постоянного холодного воздушного потока. Это позволяет сильнее отдавать устройству тепло, таким образом, увеличивая эффективность свойства охлаждения. В СО используется радиатор охлаждения силового агрегата, а также радиаторное устройство отопителя. В холодное время года тепло, которое отдает двигатель, передается через радиатор на печку в салон авто. Чтобы понизить температуру горения топливовоздушной смеси, используется еще один тип радиаторного устройства, предназначенный для охлаждения выхлопных газов.

Датчики

Контроллеры СО применяются для фиксации температуры работы мотора. Показания с датчиков выводятся на приборную панель автомобиля. Благодаря этому водитель может своевременно узнать о перегреве двигателя. Есть еще один датчик — вентилятора. Он вступает в работу, когда фиксирует слишком высокую температуру хладагента.

Термостат

Предназначение этого устройства заключается в том, что прибор устанавливает определенный уровень и объем охлаждающей жидкости. Расходный материал контролируется термостатом, что позволяет ему поддерживать оптимальный температурный уровень. Располагается устройство между радиатором, а также рубашкой охлаждения, в шланге.

Простая схема циркуляции хладагента

Теперь поговорим о том, по какому пути в ДВС автомобиля происходит циркуляция жидкости. Информация, приведенная ниже, актуальна для всех моторов, независимо от того, сколько цилиндров в них стоит.

Итак, жидкость циркулирует следующим образом:

  1. Вы заводите движок, расходный материал сразу начинает проходить по магистралям СО. На этом этапе циркуляция осуществляется с помощью насосного устройства. Он вступает в работу в результате воздействия ремешка ГРМ или специального ремня.
  2. Охлаждающая жидкость еще не нагрелась, поэтому она закачивается в силовой агрегат с применением насосного устройства. Расходный материал начинает греться в результате его циркуляции по цилиндрам ДВС, которые отдают тепло. Антифриз начинает забирать тепло, таким образом повышая свою температуру. После этого хладагент поступает на насос. Это малый круг и он повторяется до того момента, пока хладагент до конца не прогреется.
  3. Большой круг циркуляции расходного материала вступает в работу после того, как жидкость прогреется до нужной температуры. В момент начала его работы термостат блокирует малый круг. С помощью насосного устройства расходный материал начинает закачиваться в двигатель. Жидкость, обладая повышенной температурой, циркулирует по магистралям и поступает в радиатор. Здесь она оставляет часть тепла, передавая его в отопительную систему или в окружающую среду.
  4. После этого хладагент опять закачивается в двигатель машины насосным устройством. Если расходный материал не может обеспечить должное охлаждение мотора, при этом температура жидкости продолжает расти, в работу вступает датчик вентилятора. Он обычно монтируется в нижней части радиаторного устройства. Его активация приводит к началу работы вентилятора.
  5. После охлаждения антифриза до нужной температуры вентиляторы выключаются.

Канал Fusion Plus опубликовал видео, где продемонстрировал схему работы охладительной системы.

Авторемонт

Процесс сгорания топливной смеси в цилиндрах двигателя сопровождается высвобождением большого количества тепла, которое нагревает двигатель. Если не охлаждать двигатель во время работы, то через несколько минут его температура превысит критическую, и он разрушится. Чтобы этого не произошло, в автомобиле применяется система охлаждения двигателя.

Состав системы охлаждения двигателя:

  • охлаждающая жидкость (тосол или антифриз);
  • радиатор;
  • вентилятор;
  • термостат;
  • водяной насос (помпа);
  • соединительные патрубки;
  • расширительный бачок;
  • отопитель салона.

Водяной насос (помпа) начинает работать вместе с двигателем. Как только двигатель заработал, вращающиеся лопасти помпы заставляют охлаждающую жидкость циркулировать по малому кругу системы охлаждения (минуя радиатор). Это надо для того, чтобы двигатель как можно быстрее прогрелся и вышел на свою рабочую температуру.

Популярные статьи  Коробка — автомат на Лада Веста

Когда температура охлаждающей жидкости работающего двигателя достигла рабочего значения, открывается термостат и охлаждающая жидкость начинает циркулировать по большому кругу — через радиатор.

Охлаждающая жидкость (тосол, антифриз) подается в радиатор через верхний патрубок, проходит сверху вниз по его сотам, и через нижний патрубок (уже охлажденная жидкость) подается обратно в рубашку двигателя.

Когда температура охлаждающей жидкости поднимается к верхним значениям (100 °C и более), включается вентилятор, который усиливает поток воздуха через решетку радиатора и увеличивает эффективность охлаждения. На старых машинах вентилятор соединен жестко ремнем с валом помпы и вращается постоянно.

Чтобы жидкость в системе охлаждения не замерзала при низких температурах и не закипала при 100 °C, применяются специальные охлаждающие жидкости: тосол или антифриз. Эти жидкости содержат этиленгликоль или пропиленгликоль — химические соединения, не дающие воде замерзать. Кроме того, охлаждающие жидкости содержат ингибиторы ржавчины, коррозии и вспенивания, что предотвращает образование ржавчины на металлических поверхностях двигателя и радиатора, смазывает водяной насос и не дает жидкости вспениваться, циркулируя по системе.

ВНИМАНИЕ! Не используйте в качестве охлаждающей жидкости воду!!!!. Вода — довольно агрессивная среда, которая быстро разрушает все металлические детали системы охлаждения. При нагреве охлаждающая жидкость расширяется и увеличивается в объеме

Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме. Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку.

В салоне автомобиля находится еще один небольшой радиатор, спрятанный под торпедо, который принято называть отопителем салона автомобиля, или просто — печкой. В холодное время года водитель открывает заслонку печки, и нагретая охлаждающая жидкость начинает циркулировать через теплообменник, нагревая воздух в салоне автомобиля.

Система охлаждения довольно проста и при нормальной работе не требует какого-либо обслуживания. Если утечек охлаждающей жидкости нет, то можно спокойно ездить пару лет. Раз в два года рекомендуется полностью менять охлаждающую жидкость в системе охлаждения автомобиля. Также, надо следить за состоянием резиновых патрубков, поскольку резина со временем пересыхает и растрескивается. Очень будет неприятно, если в дороге вдруг произойдет разрыв патрубка — дальнейшее движение будет практически невозможно. Поэтому, имеет смысл через 5-6 лет проводить полную замену всех резиновых патрубков на новые.
