Конструкция системы охлаждения ЛАДА Калина

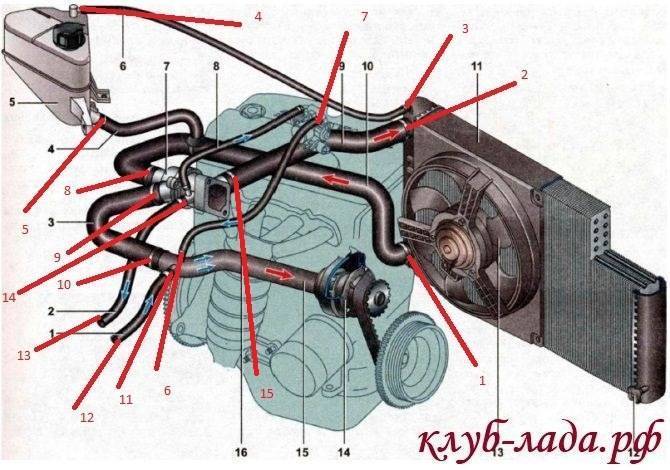

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина

Система охлаждения состоит из двух так называемых кругов циркуляции:

  • Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
  • Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина

Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с

перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.

Руководство

Предлагаем вашему вниманию расписанную до деталей инструкцию к полной замене термостата на новый. Даже если вы не поймете, как проводится замена термостата на калине, видео поможет прояснить ситуацию.

Система охлаждения Лада Калина: схема и доработка СОД Калина

1. Отсоедините датчик с корпуса воздушного фильтра и снимите воздушный фильтр. На его демонтаж, как правило, уйдет не более десяти минут. Правильно это делается так:

  • полностью открутите 2 винта, расположенных сверху, а также гайку, расположенной со стороны моторного отсека. Рекомендуем оставить данные части в одном месте, чтобы потом их не пришлось искать на рынке по отдельности;
  • демонтируйте разъем, установленный на клапане рециркуляции (он, в свою очередь, базируется на корпусе фильтра);
  • поднимите клапан вверх, после чего, не разъединяя трубки, отведите все это в свободную сторону;
  • выдернув штекер с воздушного датчика, снимите воздушный шланг путем ослабления хомута;
  • немного расшатав и провернув корпус воздушного фильтра, он должен вылезти наружу.

Система охлаждения Лада Калина: схема и доработка СОД Калина

3. Возьмите торцовый ключ на 8 и отвертку. С ее помощью ослабьте хомуты, после чего снимите четыре шланга.

4. Возьмите ключ на 12 и снимите провод, открутив на термостате верхнюю гайку.

Система охлаждения Лада Калина: схема и доработка СОД Калина

5. Теперь возьмите ключ на 13. На термостате расположена гайка и шпилька — первую вы найдете в верхней части корпуса, вторую — внизу. Попытайтесь достать термостат путем аккуратного расшатывания.

Данные действия необходимо выполнять потому, что в процессе эксплуатации высокие температуры буквально «припаивают» термостат, из-за чего корпус прикипает. Помощь отверткой позволит решить эту проблему.

Элементы конструкции

Расширительный бачок машины Лада Калина изготовлен из прозрачного полиэтилена. Рассматриваемая система герметична за счет наличия впускного и выпускного клапанов. Схема СОД в Калине предусматривает наличие насоса охлаждающей жидкости. Корпус устройства изготовлен из алюминия. Внутри агрегата предусмотрено контрольное отверстие, с помощью которого определяется течь жидкости при поломке насоса.

Система охлаждения мотора автомобиля Лада Калина состоит из 2 кругов циркуляции:

  • жидкость двигается через рубашку и радиатор (большой круг);
  • жидкость двигается только по рубашке (малый круг).

Схема СОД предусматривает постоянную циркуляцию жидкости. При этом не учитывается положение клапанов термостата. Последнее устройство состоит из 2 клапанов, перераспределяющих потоки охлаждающей жидкости. На холодном моторе жидкость циркулирует по маленькому кругу.

Чтобы контролировать в системе температуру, используют специальный датчик. Он расположен в головке БК и связан с указателем температуры. С помощью радиатора отопления обогревается салон в Калине. Устройство состоит из 2 вертикальных бачков и трубок, расположенных в 2 ряда (горизонтально). Последние элементы соединены с бачками за счет резиновой прокладки.

Жидкость поступает в систему через верхний патрубок, а отводится — через нижний. Внизу бачка предусмотрена сливная пробка. Вентилятор запускается по сигналу контроллера. Причины выхода из строя СОД:

  • утечка жидкости из старого хомута (устанавливают новый агрегат);
  • пробитый радиатор (производятся ремонтные работы).

Предварительно проверяют патрубки СОД и циркуляцию жидкости в системе. Если тосол не поступает в бачок, потребуется заменить помпу. Для очистки системы используют специальные средства.

Система охлаждения двигателя: СОД Калина и доработка

Сразу отметим, правильная доработка начинается с того, что необходимо несколько изменить распределение потоков антифриза в системе охлаждения ВАЗ-1118 Калина. Это позволит уменьшить интенсивность завоздушивания по причине подклинивания компенсационного клапана крышки расширительного бачка.

Обратите внимание, просто убрать клапан из крышки, как многие предлагают, настоятельно не рекомендуется, так как двигатель может перегреться. Лучше уже тогда в прошивке снизить температуру включения вентилятора до 98 градусов

Популярные статьи  Какую автомобильную антенну выбрать для радио FM-диапазона

Еще один способ — врезать в подводящий патрубок радиатора адаптер, куда устанавливается датчик ТМ-108 от ВАЗ 2109, тоже не рекомендуется. Хотя эти способы часто рассматривают на профильных форумах, их предлагают некоторые автовладельцы и гаражные специалисты, опытные мастера советуют все же идти другим путем. Более правильный метод предполагает модернизацию системы охлаждения на Калине как с механическим дросселем, так и электронным.

В общих чертах, необходимо выполнить следующие действия:

  • нужно слить ОЖ, после чего поставить заглушку в патрубок, который соединяет большой круг охлаждения и расширительный бачок;
  • далее свободный штуцер соединяется с нижним шлангом отопителя через тройник. Для этих целей подойдет тройник ВАЗ 2110;
  • следующий шаг — заглушить дальний шланг (тонкий отводящий шланг), предназначенный для подогрева дроссельного узла;
  • затем освободивший штуцер нужно состыковать через подходящую трубку с расширительным бачком. Чтобы это сделать, в верхнюю полость нужно врезать еще один «сосок». Также можно подключиться через тройник, чтобы подсоединиться к тонкому вводу;
  • после следует залить ОЖ, причем немного выше о, завести двигатель и прогреть агрегат до момента, пока включится вентилятор. Завершающим этапом будет развоздушивание системы и корректировка уровня антифриза или ТОСОЛа.

Данная модернизация позволяет реализовать пароотвод через малый круг, а также завоздушенную жидкость можно забирать в самой верхней точке системы охлаждения. Кстати, что касается версии с электронной педалью газа, в этом случае тонкий штуцер термостата соединяют с верхней частью расширительного бачка.

Опять же, можно подключить через тройник или врезать дополнительный штуцер. При этом стандартную трубку от термостата нужно заглушить. Далее нужно отключить и заглушить нижний шланг расширительного бачка системы охлаждения, далее подключается дополнительная магистраль от тройника. В свою очередь, тройник врезается в обратку отопителя.

Результатом подобных действий станет активное развоздушивание системы охлаждения, печка будет нормально греть на разных оборотах, а также температура двигателя всегда буе оставаться на нормальном уровне независимо от режима и нагрузки на мотор.

При этом вполне очевидно, что в случае исправности на Лада Калина термостат менять не обязательно. Другими словами, причина перегревов или холодной печки не в нем. В свою очередь, более комплексное усовершенствование системы охлаждения Лада Калина позволяет решить целый ряд проблем.

Удаление воздушной пробки из системы охлаждения Лада Калина

Автомобиль Лада Калина по отзывам многих автовладельцев признан одним из самых теплых автомобилей отечественного производства.

В автомобиле зимой очень тепло, салон равномерно прогревается и задним пассажирам в автомобиле комфортно, так как горячий воздух от печки подается в ноги задних пассажиров в полном объеме и не «теряется» в воздушных тоннелях вентиляционной системы как в автомобилях 2109 и 2110.

Если однажды в салоне автомобиля Lada Kalina стало прохладно, а из печки вместо привычного горячего воздуха начал дуть холодный воздух значит возникли неполадки в системе охлаждения двигателя автомобиля.

Перед удалением пробки в первую очередь рекомендуется проверить всю систему охлаждения двигателя автомобиля (СОД), так как причиной неэффективной работы СОД и холодной печки может быть не только воздушная пробка в системе, но и поломка или деформация крыльчатки помпы, перегибы патрубков, не полное открытие термостата. Только после проверки всей системы охлаждения стоит приступать к удалению воздушной пробки.

Признаки воздушной пробки в системе охлаждения двигателя

  • Воздушная пробка создает в системе охлаждения препятствие, из-за которого антифриз или тосол не может циркулировать и равномерно охлаждать работающий двигатель.
  • Причины появления воздушной пробки в СОД (системе охлаждения двигателя):
  • — Воздух может попасть в систему при замене или доливе охлаждающей жидкости.

— В системе охлаждения двигателя есть подсос внешнего воздуха из-за слабого обжатия пластиковых штуцеров, неподтянутых хомутов, подтекающего радиатора, нарушения герметичности помпы и неисправного клапана крышки расширительного бачка.

Одним из признаков пробки в СОД является журчание охлаждающей жидкости (ОЖ) под панелью приборов при прогреве двигателя.

Система охлаждения Лада Калина: схема и доработка СОД КалинаДля удаления пробки нужно ослабить хомут и снять трубку 3 или 22 с подогрева дроссельного узла

—  Пробило прокладку головки блока цилиндров (ГБЦ). В результате пробоя видна течь охлаждающей жидкости из-под ГБЦ. Из-под головки блока цилиндров вырываются выхлопные газы, видно бурление тосола, образование эмульсии в расширительном бачке, белый пар в выхлопе автомобиля.

Воздушная пробка в СОД может образоваться как в малом, так и в большом круге циркуляции. Недостатком СОД Калины является расположение расширительного бачка в большом круге.

В результате пока термостат не откроется полностью выгнать воздушную пробку сложно. Поэтому в холодное время года помогает «газование», в результате которого автомобиль быстрее прогревается, и при достижении двигателем температуры 101-105гр.

термостат открывает большой круг циркуляции и воздух выходит в расширительный бачок.

Удаление воздушной пробки возможно только через самую высокую точку системы охлаждения. Способ понять перед машины, погазовать и дать поработать двигателю для Лады Калины не эффективен, т.к. в замкнутой системе воздух может выйти только через расширительный бачок. Скорее эффективнее будет для выхода воздуха из СОД поднять левый бок автомобиля, где расположен расширительный бачок.

Для автомобилей Калина с дроссельным узлом есть более простой и быстрый способ удаления пробки из СОД. Для этого нужно ослабить хомут и снять любую трубку с подогрева дроссельного узла.

Снять крышку с расширительного бачка и дуть в расширительный бачок, пока из снятой трубки не польется тосол. После чего одеваем трубку обратно на штуцер подогрева дроссельного узла и затягиваем хомут. Есть второй способ выгнать пробку.

Для этого нужно немного прогреть двигатель и заглушить его, не откручивая пробку расширительного бачка ослабить хомут и снять трубку с дроссельного узла. В результате повышенного давления в СОД тосол самостоятельно польется из трубки.

Одеваем трубку на штуцер и затягиваем хомут.  Все, пробка удалена, так как дроссельный узел является самой высокой точкой СОД автомобиля Лада Калина.

Система охлаждения Лада Калина: схема и доработка СОД КалинаДатчик температуры Лада Калина с электронной педалью

На автомобилях Лада Калина с электронной педалью газа дроссельный узел отсутствует. Поэтому есть несколько способов выгнать воздушную пробку:

  1. С помощью ключа или головки на 19 выкрутить датчик охлаждающей жидкости с термостата, предварительно отсоединив жгут проводов от датчика. Ждем, когда из отверстия потечет тосол, для эффективности можно дунуть в расширительный бачок, закручиваем датчик, подключаем разъем с проводами.
  2. Вместо датчика охлаждающей жидкости можно снять со штуцера термостата тонкий шланг перемычку (при наличии). Ждем, когда из шланга потечет охлаждающая жидкость, если пробка не дает выйти ОЖ дуем в расширительный бачок. Как только тосол потек, одеваем шланг обратно и затягиваем хомут.

двигатель, калина, лада, охлаждение, пробка

Тюнинг салона ЛАДА Калина – стремление к совершенству

Многие начинают тюнинг салона с установки спортивного руля. Его установка позволяет более комфортно управлять машиной и значительно улучшить эстетику интерьера, не нарушая при этом общего стиля его оформления.

Установка стильных спортивных кресел в салоне, позволит чувствовать себя комфортно не только водителя, но и всех пассажиров.

Тюнинг приборной панели можно произвести, заменив штатную на более контрастную, яркую, но правильно подобранную, чтобы считывание всех показателей приборов не вызывало затруднений.

Неплохо будут смотреться в обновленном дизайне салона оригинальная ручка рычага КПП и нестандартные накладки, устанавливаемые на педали управления. Многим это может показаться мелочью, но именно от таких мелочей зависит общее восприятие произведенных изменений.

Схема отопителя Калина

Устройство отопителя Лада Калина предназначено для обогрева и охлаждения салона авто. Если машина не обогревается, стёкла запотевают, вы чувствуете дискомфорт, то вам необходимо протестировать работоспособность отопительной системы. Разберитесь с функционированием печки на Калине.

Общая компоновка печки Калина

Расположение печки спроектировали под лёгкую инсталляцию кондиционера. Система простая, но вместе с тем достаточно надёжная.

Система охлаждения Лада Калина: схема и доработка СОД Калина

  1. Левый боковой выход потоков.
  2. Левый воздуховод.
  3. Обогрев бокового стекла.
  4. Разветвитель воздушных потоков.
  5. Печка.
  6. Правый вентиляционный воздуховод.
  7. Правый боковой выход потоков.
  8. Воздуховод нижнего обогрева.
  9. Воздуховод обогрева салона.
  10. Центральный выход потоков вентиляции.
Популярные статьи  Замена направляющих втулок клапанов

Используется приточно-вытяжной принцип. Воздушные массы внутри автомобиля разогреваются при помощи специальной жидкости, которая одновременно охлаждает двигатель. Принцип работы печки Калина базируется на том, что жидкость прогревает радиатор, где происходит теплообмен, и нагретый воздух проходит в салон через воздуховоды.

Если проанализировать отопитель Калины, принцип работы и схема отопителя будут отличаться комплектацией. В первом варианте простая и надёжная конструкция. А в другом — полный электронный контроль. Воздух проходит через фильтр в воздухозаборник, а затем вентилятор продувает дальше по системе. Двигатель работает и прогрелся. Антифриз движется по системе, в которой задействован радиатор печки.

Количество воздуха, который прогревается радиатором печки, регулируется заслонкой. Управляет работой вентилятора и заслонками блоком, который размещается на центральной панели.

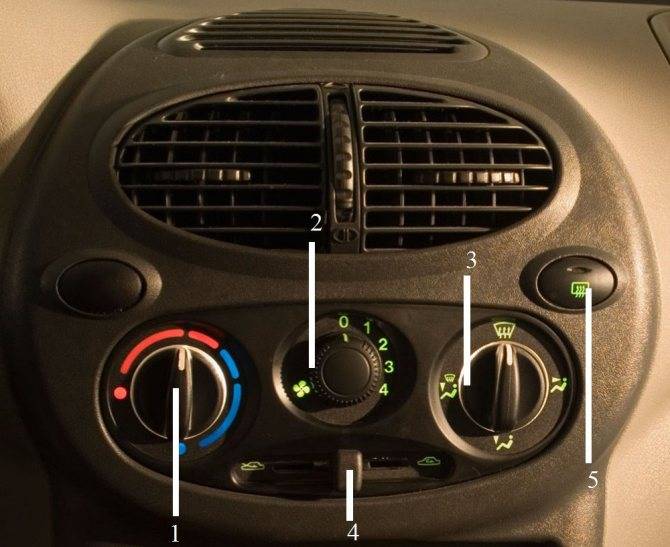

Блок управления устройством отопления

Система охлаждения Лада Калина: схема и доработка СОД Калина

  1. Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
  2. Тумблер переключения скоростей вентилятора. Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
  3. Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:

Потоки проходят по верхней части салона.

Воздух направляется вниз.

Воздушные потоки направляются на лобовое стекло и вниз.

Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.

  1. Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.
  2. Включатель режима разогрева заднего стекла.

Регулируем через аэродинамические устройства направление и насыщенность воздушных потоков. Поворачиваем направляющие лопаток и изменяем положение заслонок, чтобы добиться нужного направления воздуха.

Вентиляция салона Лада Калина

Выводные патрубки размещаются в кузовном оперении авто под багажником. Отопитель расположили под приборной панелью. Поток воздуха проникает в салон машины через заборник, который сконструирован перед лобовым стеклом в подкапотном пространстве. Воздух проникает через фильтр и разгоняется по салону под давлением, который создаёт вентилятор.

Система охлаждения Лада Калина: схема и доработка СОД Калина

1.Патрубки для подачи воздуха в заднюю часть салона.

2.Боковые вентиляционные сопла.

3.Обдув боковых стёкол.

  1. Насадка обдува лобового стекла.

5-6-7.Центральные дефлекторы поступления потоков в салон автомобиля.

Направляем приточный воздух через дефлекторы поворотом маховичка. Если вращаем вверх, заслонка открывается и наоборот. Вы уже поняли, как устроена печка на Калине.

Электросхема печки Калина

Система охлаждения Лада Калина: схема и доработка СОД Калина

  1. Реле с предохранителем в сборе.
  2. Режимный переключатель.
  3. Резистор.
  4. Электрический двигатель печки.
  5. Замок зажигания.

А. К источнику питания.

Принцип работы

Алгоритм работы данной системы заключается в тесном взаимодействии различных датчиков, деталей и элементов, в том числе устройств, измеряющих температуру масла, наружную температуру и многие другие факторы. Учитывая все эти моменты, на ВАЗ «Калина» система охлаждения автоматически задает оптимальные условия включения и время работы всех конструктивных элементов, тем самым обеспечивая эффективное охлаждение двигателя.

Также необходимо отметить, что в зависимости от температуры, жидкость может проходить по малому или большому кругу. В первом случае тосол проходит все каналы системы, минуя при этом радиатор. Термостат во время такой циркуляции находится в закрытом положении. Когда температура двигателя возрастает, данная деталь постепенно открывается, и тосол начинает «пробегать» большой круг, попадая в радиатор. Последний охлаждается путем встречного потока воздуха, а если СОД будет этого недостаточно, она подаст сигнал на вентилятор, который будет принудительно направлять холодный воздух на соты.

Система охлаждения Лада Калина: схема и доработка СОД Калина

После охлаждения ОЖ поступает обратно на малый круг. Далее в зависимости от температуры двигателя система автоматически циркулирует тосол либо по большому, либо по малому кругу, поддерживая оптимальную рабочую температуру ДВС (95-105 градусов Цельсия).

Важные моменты доработки

Система охлаждения Лада Калина: схема и доработка СОД Калина

Охлаждающая жидкость считается токсичным веществом, которое отрицательно сказывается на здоровье человека

Автомеханики рекомендуют сливать тосол с осторожностью. При проведении этой процедуры нужно помнить о технике безопасности, использовать резиновые перчатки

Тосол сливают при холодном моторе. Затем трубка надевается на штуцер, хомуты затягиваются. Воздушные массы из рассматриваемой системы успешно удалены.

СОД Калины нуждается в усовершенствовании. Ее доработка предусматривает установку нового 6-дырочного термостата. Этот агрегат будет поддерживать стабильную температуру жидкости, нормализуя работу обогревающих устройств салона.

Признаки и причины поломки моторедуктора

Признаков поломки моторедуктора на «Приоре» существует два. Вот они:

  • при запуске отопителя из-под приборной панели раздаётся громкий скрежет или стук, который становится громче по мере увеличения оборотов отопительного вентилятора;
  • невозможность отрегулировать температуру печки. Отопитель дует или только горячим воздухом, или только холодным. Положение регулятора температуры на приборной панели при этом роли не играет.

Всё вышеперечисленное происходит по вполне конкретным причинам. Вот самые распространённые из них:

  • сломался один или несколько зубьев на одной из шестерён моторедуктора. Обломки зуба вращаются вместе с повреждённой шестернёй, бьют изнутри по пластиковому корпусу редуктора. В результате возникает характерный глухой скрежет или стук, который отлично слышен в кабине;
  • сгорел моторчик редуктора. Обычно это случается из-за резких скачков напряжения в бортовой сети. Например, когда в автомобиле сел аккумулятор и водитель попытался «прикуриться» от другой машины, но при этом перепутал контакты;
  • возникли проблемы с питанием моторчика. Сам редуктор и его моторчик при этом могут быть исправны, но на моторедуктор просто не подаётся электричество. Это может происходить из-за массы причин, но самая распространённая — сгоревший предохранитель, отвечающий за питание моторедуктора.

Схема системы охлаждения и принцип работы

Система охлаждения Лада Калина: схема и доработка СОД Калина

Схема системы охлаждения двигателя

Итак, многие автовладельцы знакомы с основными частями системы охлаждения двигателя. Но, все-таки стоит более детально разобрать, что входит в эту не сложную конструкцию, которая не дает силовому агрегату нагреваться:

  1. Радиатор охлаждения. Служит для того, чтобы при помощи встречного потока ветра охлаждать нагретую жидкость, которая попала в него через большой или малый круг.

Система охлаждения Лада Калина: схема и доработка СОД Калина

Общий вид радиатора охлаждения

Система охлаждения Лада Калина: схема и доработка СОД Калина

Вентилятор охлаждения установленный на радиатор

Система охлаждения Лада Калина: схема и доработка СОД Калина

Расширительный бачок системы охлаждения двигателя

Система охлаждения Лада Калина: схема и доработка СОД Калина

Датчик системы охлаждения двигателя

Система охлаждения Лада Калина: схема и доработка СОД Калина

Система охлаждения Лада Калина: схема и доработка СОД Калина

Термостат системы охлаждения

Система охлаждения Лада Калина: схема и доработка СОД Калина

Система охлаждения Лада Калина: схема и доработка СОД Калина

Патрубки системы охлаждения

Конечно, в самом блоке цилиндров и головке, также имеются каналы, которые служат охладителем, где жидкость нагревается. Рассмотрим, основные этапы рециркуляции ОЖ по системе: с радиатора, через магистраль, жидкость попадает в термостат, который в зависимости от температуры пускает жидкость по малому или большому кругу. Далее, жидкость проходит через силовой агрегат, где выходит на помпу, которая проталкивает ее в радиатор.

Основные неисправности и пути решения

У первого характерно заклинивание на малый круг, что приводит к частому включению вентилятора и возможно перегреву двигателя. Во второго – износ шкива, а также вала, которые при выработке, начинают пропускать жидкость наружу.

Таким образом, потеки с помпы могут свидетельствовать тому, что она «на грани» и её необходимо немедленно заменить. Признаком выхода из строя термостата становится частый перегрев и включение вентилятора. При проявлении таких факторов необходимо заменить деталь. Если вентилятор, наоборот, не включается, то поломка либо в реле, либо сгорел предохранитель.

Последствия несвоевременной замены элементов СОД

Последствиями несвоевременной замены узлов системы охлаждения на автомобиле может стать:

  • Перегрев головки блока цилиндров , что приведет к пробою прокладки, а также, что более плачевно, деформации и изгибу ГБЦ. Такие последствия приведут к шлифовке внутренней поверхности, а также капитальному ремонту узла.
  • В худшем случае, охлаждающая жидкость попадет в цилиндры двигателя и он просто застучит. При этом владелец может отделаться капитальным ремонтом или же заменой основного силового агрегата.

Система охлаждения Лада Калина: схема и доработка СОД Калина

Замер прогиба головки блока после закипания двигателя

Это основные последствия, которых стоит опасаться, поэтому диагностику и ремонт системы охлаждения необходимо проводить каждые 20 000 км пробега.

Тюнинг

Многие автолюбители, чтобы улучшить характеристики системы охлаждения устанавливают на Калину спортивные комплекты. Так, их можно заказать в магазинах или приобрести на авторынках. Какие же отличие они имеют от стандартной системы СОД:

  • Устанавливается дополнительная помпа с электрическим приводом.
  • Спортивный термостат сделан с металлокерамики, поэтому срок эксплуатации, намного дольше стандартного.
  • Спортивные магистрали системы охлаждения сделаны со специального материала, которые также позволяет получить дополнительное охлаждение.

голоса

Рейтинг статьи

Состав системы охлаждения?

В Лада Калина с двигателем 8 или 16 клапанов этот узел состоит из немалого количества компонентов, каждый их которых наделен конкретной функцией. Заправочный объем для охлаждающего вещества составляет 7,84 литра. Для возможности самостоятельного устранения неполадок в охлаждающей системе потребуется ее детальное изучение. В этом может помочь и схема охлаждения.

Популярные статьи  Лучшие детские автокресла: виды автокресел и рейтинг 2022 года по безопасности и качеству

Система охлаждения двигателя автомобиля LADA Kalina имеет такие составные элементы:

  1. Расширительный бачок. Этот компонент посредством одного патрубка связан с радиатором, а второй его шланг служит в качестве наливного сосуда системы. Сверху данный бачок закрывается крышкой, в которой присутствует специальный клапан для сброса избытка давления.
  2. Помпа. Элемент выполнен из алюминия, что предотвращает появление коррозии. Подшипник изделия имеет специальную смазку, рассчитанную на весь ресурсный период эксплуатации. Корпус насоса снабжен контрольным отверстием, позволяющим определить течь антифриза. Когда данный факт на лицо, насос подлежит немедленной замене.
  3. Термостат. Компонент снабжен двумя клапанами, которые служат для регулировки потоков движения жидкости в зависимости от величины прогрева системы. Если мотор холодный, то клапан перекрывает доступ к радиатору. Здесь жидкость циркулирует внутри малого круга в блоке цилиндров. Когда температура в системе достигает 85 градусов, то происходит открытие клапана и жидкость устремляется через радиатор, что еще называют «по большому кругу».
  4. Датчик температуры. Этот элемент бортовой системы управления и самодиагностики служит для непрерывного контроля уровня температуры в системе. Аналогичный элемент монтируется поблизости к корпусу термостата.
  5. Радиатор. Деталь призвана обеспечивать эффективное охлаждение разогретого мотора. Циркулируя внутри большого круга, жидкость «несет» в радиаторные трубки тепло, которое отбирается сквозь соты электрическим вентилятором. Охлажденный антифриз по возвратному патрубку радиатора попадает снова в малый круг, и цикл повторяется снова.
  6. Радиатор отопителя. Это аналогичное основному радиатору устройство, но меньших размеров. Служит компонент исключительно в целях обогрева салонного пространства LADA Kalina.
  7. Вентилятор. Периодически включается, когда возникает потребность отобрать тепло от сот основного радиаторного узла. Управляется посредством реле по команде контроллера.

Как видим, структура рассматриваемой нами системы не носит мудреный характер. Изучить ее совсем несложно, однако полезно. Это позволит самостоятельно вникать в суть неисправностей и оперативно их устранять.

gochakep › Блог › Как выгнать воздушную пробку на Калине

О том, как выгнать воздушную пробку из системы охлаждения двигателя Калины Взято отсюда написано очень много статей на просторах интернета. Проверенное мной лично и заслуживающая внимания — это статья, взятая с Калиновского форума lkforum.ru

” .Заправка системы охлаждения охлаждающей жидкостью Заправка производится при смене охлаждающей жидкости или после ремонта двигателя. Операции по заправке выполняйте в следующем порядке: • снимите пробку с расширительного бачка; • отсоедините шланг ДУ; • залейте охлаждающую жидкость через горловину расширительного бачка до появления течи из шланга и штуцера ДУ; • соедините ДУ со штуцером и закройте расширительный бачок пробкой; • для удаления воздушных пробок запустите двигатель и дайте ему поработать на холостом ходу, потом приступайте к действиям

Учитывая многочисленные просьбы, привожу методику удаления воздушной пробки из системы охлаждения.Это стоит делать в первую очередь, в случае появления каких бы то ни было нарушений в работе системе охлаждения.

1. Снимаем пластиковый экран двигателя. Он снимается просто сдергиванием его вверх со шпилек на которые он одет резиновыми уплотнениями. 2. Отпускаем хомут и снимаем трубку с подогрева дроссельного узла, там их две, снимаем любую. 3.Отворачиваем крышку расширительного бачка и накрыв горловину бачка чистой тряпкой, дуем в расширительный бачок, пока из снятой трубки не пойдет тосол. Если вы сняли ближайшую к себе трубку, то тосол пойдет из нее, если сняли дальнюю трубку, то тосол пойдет из штуцера подогрева дроссельного узла. 5.Быстро одеваем трубку на штуцер и затягиваем хомут. 6.Ставим пластиковый экран на место. Все пробка удалена, т.к. дроссельный узел это самая высокая точка в системе охлаждения. Для тех кто по какой то причине не желает дуть в расширительный бачок. Вместо дутья можно просто немного прогреть двигатель, для подъема давления в системе охлаждения, выключить двигатель, и не отворачивая пробки расширительного снять трубку с подогрева дроссельного узла. Под давлением из трубки пойдет тосол, одеть трубку на штуцер…все остальное также. Но быть осторожным, тосол может быть очень горячим. Рисунок ДУ и трубок.

Пробка в системе.

Причины появления пробки: 1.Образовалась при замене ( добавлении) ОЖ. 2. Имеет место подсос ( соединение патрубков, слабое обжатие пластиковых штуцеров которые на морозе сжимаются и открывают дорогу воздуху, протечки в радиаторах — охлаждения и отопления, нарушена герметичность помпы, неисправный атмосферный клапан крышки расширительного бачка). 3. Пробой прокладки ГБЦ ( течь из под ГБЦ, бурление в РБ, тосол в масляном картере-образование эмульсии, обильный белый пар в выхлопе). Низкая эффективность работы СОД проявляющаяся в перегреве, бурлении и слабом обогреве салона может быть следствием не только пробки, а и снижением производительности помпы ( поломка, деформация, прокручивание крыльчатки на валу), перегибы и загрязнения СОД. Не правильная работа термостата ( не полное открытие) может привести еще и к сложностям при удалении пробки. Только после тщательной проверки СОД на отсутствие этих поломок стоит начать говорить о воздушной пробке и способах ее удаления. Пробка может образовываться в малом или большом круге. Удаление пробки происходит через самую высокую точку системы. Ранее в машинах без расширительного бачка его функции выполнял радиатор. Потому был способ, поднять перед машины, чтобы верх радиатора стал самой высокой точкой и дать поработать двигателю. В нашем случае это мало эффективно, т.к. в замкнутой системе пробка выйти может только в расширительный бачок. Других мест нет, но их можно создать разъединив систему

Обратите внимание, что расширительный бачок в Калине включен в большой круг, и без открытия термостата пробку из малого круга ни как не выгнать в РБ. ОЖ туда просто не потечет

И теперь понятно, почему в именно в морозы повально возникают проблемы. Просто в морозы термостат практически не открывается но полную, и следовательно выход пробки в бачок весьма проблематично. Теперь становится понятным почему газование помогает.Оно просто приводит к более быстрому прогреву и открытию большого круга, что обеспечивает выход пробки, т.к. бачок установлен в большом круге. Но машину надо греть до срабатывания вентилятора т.е. до 101-105 гр, именно только при этой температуре произойдет полное открытие термостата.Т.е. условием выхода пробки через РБ является ПОЛНОЕ открытие термостата, а зимой, да еще в движении это достичь сложно. Потому она там и сидит намертво.

Симптомы неполадок

Есть ряд симптомов, указывающих на неисправности системы охлаждения, при обнаружении хотя бы одного из них стоит принять меры к устранению неполадок.

  1. При не заведённом и остывшем (более 8 часов бездействия) моторе в магистралях охлаждения остаётся остаточное давление (это можно понять при продавливании резиновых патрубков, они будут твёрдыми).
  2. Выброс ОЖ при работающем моторе может быть как в небольшом количестве, так и существенным столбом пара.
  3. Утечка ОЖ из магистралей либо радиаторов сопровождается уменьшением уровня ОЖ в бачке.
  4. На полностью прогретом моторе из дефлекторов, идущих от салонного отопителя, дует холодный воздух. Эффект может пропадать при увеличении оборотов коленчатого вала.

И если с первыми тремя пунктами всё более или менее понятно, то вот с последним всё не так просто. Можно сколько угодно менять радиаторы, термостаты и ОЖ, но положительного результата так и не добиться. Проблема заключается в образовании воздушной пробки, которую невозможно увидеть. Воздух, находящийся в магистралях, препятствует нормальному отводу тепла от сильно нагретых деталей, что чревато серьёзным повреждениям силовой установки.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
