Как устранить течь масла из-под крышки клапанов

Содержание

Как поменять прокладку клапанной крышки

  1. Снимаем декоративную накладку двигателя

2. Послабляем хомут и снимаем шланг справа…

… и две трубки слева

3. Отключаем колодку проводов от датчика положения распредвалов. Делается это так — отверткой или, если позволяет толщина пальцев, тогда пальцем прижимаем металлический фиксатор, расположенный справа от колодки, к этой самой колодке и вынимаем колодку вверх.

Датчик положения распределительного вала Лачетти

4. Отключаем провода от свечей и убираем их в сторону.

5. Дальше нужно снять корпус воздушного фильтра и верхний кожух ГРМ. Но я этого не делаю, он особо не мешает. Просто когда будете ставить крышку на место, кожух ГРМ нужно будет совсем немного оттянуть влево. Я это делаю без проблем. Если у Вас не получается, тогда снимите этот кожух.

6. Откручиваем торцовым ключом на 10 мм все 15 болтов крепления клапанной крышки и снимаем её с двигателя вместе с прокладкой

Вид со снятой клапанной крышкой

7. Вытираем и обезжириваем места контакта прокладки с двигателем. Попутно смотрим на состояние ремня ГРМ, пока есть доступ.

8. Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку. Особенно пазы в ней и каналы системы вентиляции картера

Мойка клапанной крышки

Средство очень хорошее! Вымывает всё быстро, даже не нужно дополнительно обезжиривать.

Также желательно сразу промыть клапан вентиляции картерных газов. Как это сделать написано в этой статье.

9. Устанавливаем новые уплотнительные колечки в пазы на клапанной крышке

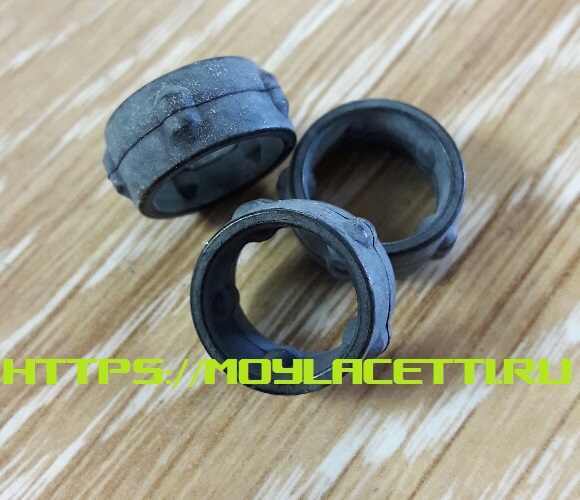

Вот такие изношенные колечки под болты клапанной крышки

Колечки под болты клапанной крышки

10. Берем новую прокладку…

Прокладка клапанной крышки Лачетти

…и вставляем её в пазы клапанной крышки.

Внимание! Это оригинальная прокладка. Но лучше установить прокладку Elring 174.251

Эта прокладка предназначена для алюминиевых крышек двигателя A16DMS, но на наш двигатель подходит отлично! В конце будет ссылка на статью по этой теме, которую настоятельно советую посмотреть.

11. Наносим НЕМНОГО герметика на проблемные места на изгибах

Места, куда следует наносить герметик для монтажа клапанной крышки

Примечание: Не наносите много герметика! При затяжке болтов, он может «вылезти» внутрь клапанной крышки и, отвалившись, закупорить какой-нибудь канал! Не дай Бог, конечно.

12. Устанавливаем клапанную крышку в сборе с прокладкой на двигатель

Совет: Если при переворачивании клапанной крышки прокладка выпадает из пазов, можете в некоторых местах зафиксировать её солидолом или литолом.

13. Теперь устанавливайте все 15 болтов на место, но не затягивая их, так как затягивать их нужно в определённой последовательности.

14. Самый ответственный момент — затяжка болтов. Если есть динамометрический ключ, тогда будет проще — затягиваем болты с усилием 10Н.м.

Если такого ключа нет, тогда совет — затягивайте болты торцевым ключом одной рукой и получится так , как надо. Тянуть болты клапанной крышки сильно не нужно!

Будьте аккуратней. Представьте ситуацию, когда затянули 14 болтов, а 15-й сломался (ломаются они довольно легко). Тогда Вам нужно заново выкрутить все 14 болтов, снять крышку клапанов и удалить обломыш. А там герметик уже застыл практически… и получается такая ситуация, что врагу не пожелаешь.

Схема затяжки болтов клапанной крышки Шевроле Лачетти

Схема затяжки болтов клапанной крышки Шевроле Лачетти

15. Подсоединяем шланги на место, подключаем высоковольтные провода к свечам зажигания, подключаем колодку к датчику положения распредвалов. Накладку двигателя лучше пока не устанавливать, а пока временно поездить без неё, чтобы проверить нет ли течи масла. После проверки установите её на место.

Как видим, если всё делать аккуратно и, имея всё под рукой, замена прокладки клапанной крышки не составляет труда и не отнимет много Вашего времени.

Из-за чего может подтекать моторное масло

Причины, способные привести у течи масла, могут быть легко устранимыми самостоятельно, а также довольно сложно диагностируемыми и ликвидируемыми лишь на сервисной станции.

Неправильно установленный фильтр

При замене моторного масла неопытными автолюбителями или неквалифицированными работниками технических центров установка фильтрующего элемента может быть выполнена неверно. Из-за потери герметичности узла появляются масляные пятна на фильтре и под автомобилем.

В этом случае решить проблему, как устранить течь масла из двигателя, совсем несложно. Следует лишь правильно закрепить фильтр, предварительно смазав моторным маслом уплотнительное кольцо. Иногда протечки могут быть следствием установки бракованного изделия. В случае, если он имеет дефекты, придется заменить сам элемент. Поэтому при заказе расходных деталей и материалов необходимо внимательно относиться к месту их приобретения и репутации поставщика.

Поврежденная прокладка

Довольно распространенной проблемой при эксплуатации транспортных средств является повреждения уплотнительных элементов. Не является исключением и ситуация, когда течет масло из под крышки двигателя. В этом случае причиной может стать изношенная или плохо установленная прокладка. Со временем все резиновые уплотнители из-за воздействия чрезмерных температур и агрессивных сред приходят в негодность. По этой причине многие стараются использовать для уплотнения элементы, изготовленные из пробки.

Не исключен также риск приобретения поддельных изделий. Еще одна причина того, что из крышки двигателя течет масло —неправильное крепление крышки блока цилиндров. В этом случае требуется всего лишь выполнить грамотную ее установку

Износ блока цилиндров

Эксплуатация автомобиля предполагает естественный износ деталей. Возникшие царапины или некоторое изменение формы сечения цилиндров приводят к потере герметичности, несмотря на установленный уплотнитель.

Чтобы ликвидировать течь масла, необходимо или расточить сами цилиндры, или поменять уплотнительное кольцо на другое, более подходящее по форме к цилиндру. В наиболее запущенный случаях приходится менять весь БЦ.

Популярные статьи  Задние тормозные колодки Лада Приора – проверка, подбор и замена колодок

Протечки через сальники коленчатого и распределительного валов

Причины, почему течет масло из коробки двигателя в данном случае: деформация кромок этих элементов или заливка в мотор плохого моторного масла. Решить проблему утечки смазки помогает смена сальников. Чаще всего в автомобилях, имеющих солидный пробег, страдает задний сальник коленвала.

Износ маслосъемных колпачков

Неспособность этих деталей выполнять свои функции по защите камеры сгорания от проникновения в нее ММ становится причиной появления на свечах или клапанах нагара. В результате возможны неполадки в работе двигателя, а смазочная жидкость начинает расходоваться с большой скоростью (при пробеге в 1 тыс. км может вытечь половина всего количества). Замена колпачков производится без разбора всего мотора.

Износ поршневых колец

Каждый поршень комплектуется двумя компрессионными и одним маслосъемным кольцами. Последние нужны для блокировки попадания смазки в камеру сгорания. Износ элементов приводит к тому, что часть масла начинает оседать на стенках цилиндра. Чаще всего для устранения проблемы требуется замена колец.

Как поменять прокладку самостоятельно?

Рассмотрим данную процедуру на примере ВАЗ 2108-2115. Для этого нам понадобится рожковый и торцевой ключ «на 10», минусовая отвертка, новая прокладка и немного времени. Итак, открываем капот и откручиваем болты крепления тросика газа.

Как устранить течь масла из-под крышки клапанов

Далее торцевым ключом поочередно выкручиваем гайки, что держат клапанную крышку. Вынимаем две стальные шайбы с резиновым уплотнителем. При помощи шлицевой отвертки поддеваем крышку и достаем ее наружу. Очищаем места соединений от остатков старой прокладки. Можно воспользоваться ветошью, смоченной в спирте или бензине. Далее все насухо вытираем и ставим новую прокладку. Сборку производим в обратной последовательности.

Когда и зачем нужна замена

Клапаны на различных частях автомобиля изнашиваются с разной скоростью. Разумеется, устройства головки блока цилиндров прослужат значительно меньше, чем их аналоги, установленные на печке. Своевременная установка новых клапанов позволяет избежать потерь мощности двигателя, стабилизировать его работу, улучшить динамические показатели, которые с износом будут значительно ухудшаться.

Как устранить течь масла из-под крышки клапанов

  1. Порыв ремня ГРМ.
  2. Откручивание крепежного болта коленчатого вала.
  3. Выход клапанов из седел, что станет заметным сразу после того, как вы снимете крышку ГБЦ.
  4. Износ и утончение ножек устройств, что определяется с помощью специального измерительного инструмента.
  5. Разгерметизация конструкции, появление на ней вмятин, трещин, сколов.

Проверять клапаны рекомендуется не только после обнаружения характерных признаков их повреждения. АвтоВАЗ советует устанавливать новые блоки после определенного пробега. Если ваша Лада 2112 уже приближается к граничному значению по данному показателю, значит, пора заглянуть под крышку ГБЦ и посмотреть, в каком состоянии находятся клапаны. Далее поговорим о том, как демонтировать устройства для оценки их работоспособности и возможной замены.

Деталь с названием «ресивер»

Прежде всего, нужно снять дроссельный узел: отворачиваем крышку на бачке с тосолом, отключаем разъёмы ДПДЗ и РХХ, откручиваем две гайки крепления (ключ «на 13»). Клемму «минус» от АКБ тоже желательно отключить.

Что делать до снятия ресивераКлючом «на 10» откручиваем от ресивера кронштейн крепления троса. Осталось удалить дроссельный узел: операцию проводят так, чтобы узел оставался выше расширительного бачка. Сам узел в завершении крепят к перегородке кузова.

Как устранить течь масла из-под крышки клапанов

На моторе 21120 мы снимаем ресивер, то есть верхнюю часть впускного модуля:

  1. Из кронштейнов 1 и 2 выводятся провода зажигания. Затем, ослабив хомут, надо отключить шланг системы тормозов. Что нужно отключать от ресивера.
  2. Со шпилек на 1-й и 4-й трубке снимаем зажимы, удерживающие жгут проводов.
  3. Ключом «на 8» ослабляем гайки на четырёх хомутах. Ключом «на 10» отворачиваются две гайки крепления, и ресивер можно удалить.

От крышки ГБЦ отсоединяют шланг вентиляции картера. Последний штрих перед демонтажёмНа фото отверстия впускного коллектора закрыты заглушками. Наливная пробка закручена.

Что поможет если течет прокладка клапанной крышки Лачетти

Итак, первое, что влияет на интервал замены, как уже писалось — это аккуратность и неспешность при выполнении работ.

Второе — колечки под болты. Колечки, поставленные в той статье переживут скорее всего саму прокладку

Как устранить течь масла из-под крышки клапанов

Они же были поставлены и на другие машинки. Пока жалоб не было.

От чего они, я сказать затрудняюсь. Мне их за копейки отдал один хороший человек. Даже не знаю сколько штук — примерно, пол ведра

Внимание! Такие колечки, как у меня, имеют номер 96353007. Они ставились до 2012 года

После 2012 года стоят колечки нового образца под номером 25185121. Они не взаимозаменяемы!!! Вот фото колечек после 2012 года

Как устранить течь масла из-под крышки клапанов

Как устранить течь масла из-под крышки клапанов

Третье — динамометрический ключ. Можно, конечно, обходится и без него, но с ним прокладка обжимается мягче и плавней. Плюс — работа облегчается в разы!

Четвёртое — прокладка. Самые лучшие результаты в моём субъективном рейтинге показала т-образная немецкая прокладка ELRING 174.251. Она предназначена для металлических клапанных крышек двигателя A16DMS, но к нашей крышке подходит без проблем.

Как устранить течь масла из-под крышки клапановПрокладка клапанной крышки

Единственное, что у неё «бобышки» отдельно от прокладки. Но это не проблема. Просто необходимо сначала установить «бобышки», затем нанести немного герметика и установить сверху прокладку. От чистого сердца советую Вам использовать только её. По крайней мере я теперь доверяю только ей.

Как устранить течь масла из-под крышки клапановПрокладка крышки клапанов Лачетти

Она мягкая, но в тоже время очень хорошо держит форму. Плюс у неё раза в два-три больше площадь перекрытия по сравнению с обычнойКак устранить течь масла из-под крышки клапановКак устранить течь масла из-под крышки клапанов

Вот как она перекрывает свечной колодецКак устранить течь масла из-под крышки клапанов

Стоит у нас она 200 грн, что примерно 8-9 у.е.

Вот четыре основных правила, которые помогут устранить течь и, соответственно, увеличить интервал замены прокладки клапанной крышки.

Ну а чтобы полностью избавиться от этой проблемы на долгие годы, тогда стоит задуматься о приобретении металлической клапанной крышки.

Что не поможет если течет прокладка клапанной крышки Лачетти

Теперь о мифических способах, которые якобы решают проблему течи прокладки клапанной крышки.

Первый — болты вытягиваются, удлиняются и тому подобное, что не даёт им полностью притянуть крышку. Везде советуют их менять на новые или подпиливать, делая их короче. Цена одного болта у нас сейчас 15 грн., а их 15 штук! Нужно работать на одни болты. Пока насобирал денег — уже нужно менять)))

Простые замеры опровергают данный миф. Вот два болта, слева старый (более 100 тыс.км), а справа новый. Оба закрученные с одинаковым усилием 10Нм

Как устранить течь масла из-под крышки клапанов

Вот старый

Как устранить течь масла из-под крышки клапанов

А вот новый

Разница всего лишь 1мм, что можно списать на погрешность.

А вот высота втулки крышки клапанов

Популярные статьи  Подключение усилителя к магнитоле: как правильно подключить усилитель

Это ж как должен вытянуться болт, чтобы не смочь затянуть втулку, которая длиннее его на целый сантиметр!!! Тем более все знают, что эти болты особо и не перетянешь, так как они сразу ломаются.

В общем, миф так и остался мифом.

Второй — прокладку нужно садить на герметик. Кроме больших проблем при повторной замене и возможности забить маслоприемник в двигателе эта процедура больше ничего не принесет. Как показала практика — реальной и ощутимой пользы от применения герметика нет.

Был случай, когда я одному человеку менял прокладку на его авто 5 часов! Из них 4 часа я пытался всё аккуратно очистить от герметика, которым ему нагадили при предыдущей замене прокладки.

Третий — сточить втулки на крышке клапанов, чтобы сильнее прижать прокладку. Честно сказать, я таким кардинальным методом не пытался решить проблему течи, потому что нередки случаи, что после этого крышка лопается и это уже совсем другие проблемы.

Реальные способы устранить течь из-под клапанной крышки

Поэтому наиболее действенные методы борьбы с течью масла из-под клапанной крышки можно разделить на два варианта:

  1. Установка прокладки, о которой я писал выше. Это наиболее бюджетный вариант, но вполне позволяет увеличить интервал замены прокладки. По крайней мере я её ещё не менял, а проехал чуть менее 30 тыс.км.
  2. Установка алюминиевой крышки. Это самый действенный метод борьбы с этим недугом, но в разы дороже первого пункта. Внизу в х люди делятся ссылками на продавцов таких крышек и высказывают своё мнение. Вот тут я и себе установил алюминиевую клапанную крышку

Откуда может протекать масло из ДВС

Если в ходе очередного ежедневного осмотра выяснилось, что уровень масла существенно ниже максимальной отметки, следует всерьез заняться поиском неисправности

В первую очередь, важно определить, где находится место утечки

Прежде всего целесообразно обратить внимание на доступные элементы двигателя. К одному из них относится клапанная крышка.

Из-под клапанной крышки

Нарушение герметичности клапанного механизма может повлечь за собой утечку масла из смазочной системы двигателя. Зачастую, об этой проблеме сигнализирует характерный запах гари из-под выпускного коллектора двигателя.

В данном случае нельзя с большой долей вероятности утверждать, что замена прокладки решит проблему. Появление представленной неисправности может быть связано с чрезмерным давлением в системе смазки двигателя.

Такая ситуация может быть спровоцирована, к примеру, нарушением работы так называемого, редукционного клапана.

Сальник коленвала

Если нарушение герметичности прокладки клапанной крышки можно исправить, как говориться малой кровью, то с сальником коленвала всё обстоит гораздо сложнее. Его замена в силу конструктивных особенностей двигателя потребует много времени и трудозатрат.

Что же могло послужить причиной нарушения его герметичности?

Расположим наиболее вероятные причины данной неисправности в определенной последовательности, начиная с наиболее частотной:

  • выработан эксплуатационный ресурс;
  • сбой в системе вентиляции картерных газов;
  • бракованные комплектующие;
  • недобросовестный ремонт.

Течь масла между двигателем и коробкой

Не стоит забывать, что в кожухе маховика сцепления также находится сальник, который иногда даёт о себя знать, хотя и крайне редко. Чтобы убедиться в наличии подобной неисправности придётся заглянуть под днище авто.

В данном случае машину лучше всего загнать на смотровую яму или так называемую эстакаду. О наличии утечки будет сигнализировать замасленная поверхность кожуха сцепления и корпуса КПП. Для замены сальника потребуется демонтировать КПП.

Заострим своё внимание на причинах такого неблагоприятного явления. Среди них можно отметить:

  • несоответствие вязкости смазочных материалов;
  • сбои в системе вентиляции картерных газов;
  • потеря эластичности РТИ;
  • недоброкачественные комплектующие.

Прокладка масляного фильтра

Виновником утечки масла может стать и уплотнительная манжета масляного фильтра. Так, в ходе очередной плановой замены фильтра, её могли попросту перетянуть, а это недопустимо. При таком ремонте, со временем могут появиться злополучные подтеки масла.

Стоит также упомянуть и тот факт, что после каждой замены фильтра, все сопутствующие РТИ подлежат замене. Если этого не сделать, велика вероятность того, что в скором времени на месте соединения фильтра появятся масляные образования.

Масло из системы смазки двигателя в конкретном случае может выдавливаться по причине нарушений в работе системы ВКГ.

Проблемы с картером двигателя

Частым поводом течи моторного масла может служить нарушения системы вентиляции картерных газов. В большинстве своём с подобной проблемой сталкиваются владельцы изрядно подержанных авто.

Дело в том, что по мере износа ЦПГ, отработанные газы начинают накапливаться в картере двигателя. При исправной системе вентиляции картера, излишнее давление отводилось бы во впускную магистраль двигателя. Но, случается и так, что после длительной эксплуатации, и при отсутствии должного ухода элементы системы засоряются.

Такое положение дел приводит к тому, что газам некуда деваться, и они начинают искать наиболее уязвимые места, в роли которых и выступают различные уплотнительные элементы.

Давит масло из-под крышки заливной горловины? Устраняем проблему своими руками за 5 минут!

Многие автовладельцы сталкиваются с проблемой запотевания крышки маслозаливной горловины. Подобное явление нельзя назвать серьезной неисправностью, но оно приносит определенный дискомфорт. Некоторые автолюбители попросту забывают о запотевании, но я рекомендую своевременно устранить её. К тому же, сделать это достаточно просто, достаточно вооружиться плоскогубцами и потратить несколько минут личного времени

Для начала поговорим о том, чем может быть чреват выход моторного масла через крышку заливной горловины. Во-первых, подобное явление приводит к значительному ухудшению внешнего вида подкапотного пространства

. При продаже автомобиля покупатель сразу вынесет проблему в недостаток, что может статьпричиной для снижения цены . Во-вторых, через неплотно прилегающую крышку выходит достаточно много масла,порядка 100 мг на 8 000 километров пробега . Получается, что автовладельцу придется доливать жидкость и регулярно следить за её уровнем.

На современных двигателях крышка маслозаливной горловины может иметь различные формы, но почти у всех изделий имеется одно существенное сходство — наличие металлических «усиков» на обратной стороне

. За счет них крышка должна плотно удерживаться в закрытом положении, не давая моторному маслу выходить наружу при резких маневрах или движению по плохим дорогам.

Со временем усики теряют свою первоначальную форму, что и влечет за собой запотевание крышки

. В результате через заливную горловину наружу может выходить моторное масло. Перед тем, как восстановить крышку, следует полностьюудалить следы смазывающего материала с корпуса мотора . Иначе определить наличие результата будет невозможно.

Популярные статьи  Какой объем масла нужно заливать в мотор

Для устранения проблемы достаточно открутить крышку и вооружиться плоскогубцами

. При помощи них загибаем усики таким образом, чтобы оба из них были в одинаковом положении. Выполнять процедуру следует аккуратно, так как есть риск обломить металлические изделия. После этого устанавливаем крышку обратно и испытываем её в деле.

В случае, если подгибание усиков не помогло, то стоит задуматься о замене резиновых уплотнителей или самой крышки

. Из-за перепада температур полимеры теряют свою эластичность, что также может статьпричиной выхода масла через заливную горловину наружу .

Источник

Выдавливает масло из под клапанной крышки

В статье мы рассмотрим проблему утечек моторного масла

Я постараюсь вам объяснить почему так важно смотреть за масляной системой автомобиля и чем чревато недобросовестное отношение к ней. Как только вы дочитаете эту статью до конца, Вы сможете сказать: «Я знаю, как сохранить мой мотор в хорошем состоянии»

Утечка — явление, которое не приходит из одного места. Часто это следствие весомых причин. Она встречается в любых автомобилях, как спортивных, так и в обычных.

Решение данных проблем есть. Об этом расскажет приглашенный техник, который раскроет все нюансы эксплуатации масляной системы. Первое, чему вы должны научиться — диагностировать и анализировать ситуацию.

Утечка может стать источником многих бед. Масло — жидкость пожароопасная. Стоит ей попасть в выпускной коллектор, как она моментально возгорается. Плюс к этому, попадая в зону нагнетания кислорода в двигатель, оно может снизить мощность двигателя, так как смеси будет поступать мало. На магазинных полках лежит много герметиков, которые якобы могут решить вашу проблему. Однако, они бездейственны

Единственное на что можно обратить внимание — это на загустители вязкости, типа стоп-течь. Реально действенная вещь

Советы по устранению мест протечек

Инструмент для работы

Перед тем как приступить непосредственно к замене, необходимо собрать весь необходимый инструмент и материалы:

  • Набор ключей различного диаметра «10», «13», «17», «21».
  • Отвертку.
  • Плоскогубцы.
  • Новая охлаждающая жидкость.
  • Тара под ОЖ.
  • Чистую ветошь.
  • Новый расходный материал (в зависимости от назначения выполняемых работ – прим.).
  • Противооткатные башмаки.

Для удобства проведения работ лучше всего использовать смотровую яму или подъёмник.

Снятие ГБЦ на ваз-2112 — порядок работ

Перед тем как приступить к работе, убедитесь в том, что автомобиль находится на ровной поверхности, поставлен на ручной тормоз, а под задние колёса остановлены противооткатные упоры.

Внимание!Работы необходимо производить только на холодном двигателе

Первым делом отключаем минусовую клемму от аккумуляторной батареи.
В заранее подготовленную тару, на радиаторе отопителя.
При помощи ключа на «10» отворачиваем четыре болта крепления декоративного кожуха двигателя. Места крепления декоративной крышки 124 мотора. Автомобиль редакции на фото!
После чего снимите его и уберите в сторону.
Следующим шагом убираем все высоковольтные провода, и , также отсоединяем их от фиксатора на ресивере. По очереди отключаем каждый провод от свечи.
Модуль зажигания также необходимо демонтировать, открутив два фиксирующих болта, при помощи ключа на «10».
Затем переходим к приёмной трубе от которой следует открутить шесть гаек соединяющую её с выпускным коллектором.
Демонтируем накладку кронштейна, фиксирующую приёмную трубу.
Когда все элементы сняты, отсоединяем трубу от коллектора.
После .
Переходим к и отключаем от него клемму

Обратите внимание на количество следов коррозии
Откручиваем гайку, которая крепит провод «массы» на шпильке впускного патрубка на .
Не забываем и про два минусовых провода, расположенных на ГБЦ.
Ослабляем хомуты, после чего демонтируем все шланги от дроссельного узла, а также подхода охлаждающей жидкости.
Демонтируем патрубки системы вентиляции картера (малой – прим.), воздуховода, а также шланг продувки адсорбера.
Убираем все колодки датчиков, включая ДПДЗ (датчик положения дроссельной заслонки – прим.) и. Датчик холостого хода вблизи на редакционной ВАЗ-2112
От ресивера отключаем шланг вакуумного усилителя тормозов и регулирующий давление топлива.
Ослабьте, а затем достаньте с посадочного места трос регулирующий положение дроссельной заслонки

Доставайте трос согласно обозначением стрелок.
Уберите окончание троса на дроссельной заслоне, после чего уберите её в сторону.
Выверните 2 болта, которые фиксируют моторный жгут у ресивера, и уберите его.
Еще 2 гайки следует открутить на крышке ГБЦ.
Далее ослабляем, а затем демонтируем четыре хомута, которые держат ресивер и впускную трубу, после чего сам ресивер снимаем, а в полости трубы во избежание попадания грязи кладём чистую ветошь. Убираем ресивер в сторону (он будет либо стальной, либо пластмассовый. Например, на 124 двигателе ресивер сделан из пластика). На фото 21120
Следующим шагом отключаем систему питания топливом от топливопровода. Для этого откручиваем топливные шланги от соединительных трубок при помощи ключа на «13».
При помощи двух ключей отворачиваем топливопровод

В надёжном месте сохраните небольшие шайбы от трубок.
Снимите винт, который фиксирует кронштейн трубок к ГБЦ. Уберите открученные болты в надёжное место
Разъедините колодки питания форсунок и открутите болты, их фиксирующие к ГБЦ. Колодка демонтирована
При помощи отвёртки ослабьте соединение хомута патрубка системы вентиляции картера от крышки расположенной на головке блока цилиндров.
Открутите один болт, который крепит направляющую уровня масла вместе с со щупом, после чего снимите их.
Также необходимо произвести демонтаж всех гаек которые фиксируют термоэкран, после чего снять их.
Ослабляем хомут от патрубка системы вентиляции картера от патрубка воздушного фильтра.
Осмотрите патрубок на наличие повреждений и при необходимости замените

Заключительным шагом перед работой непосредственно с головкой блока цилиндров, будет ослабление 5 хомутов от термостата и выпускного патрубка. Обратите внимание, что в термостате есть охлаждающая жидкость, поэтому, не ошпарьтесь
Когда они ослаблены, по порядку отсоединяем их.

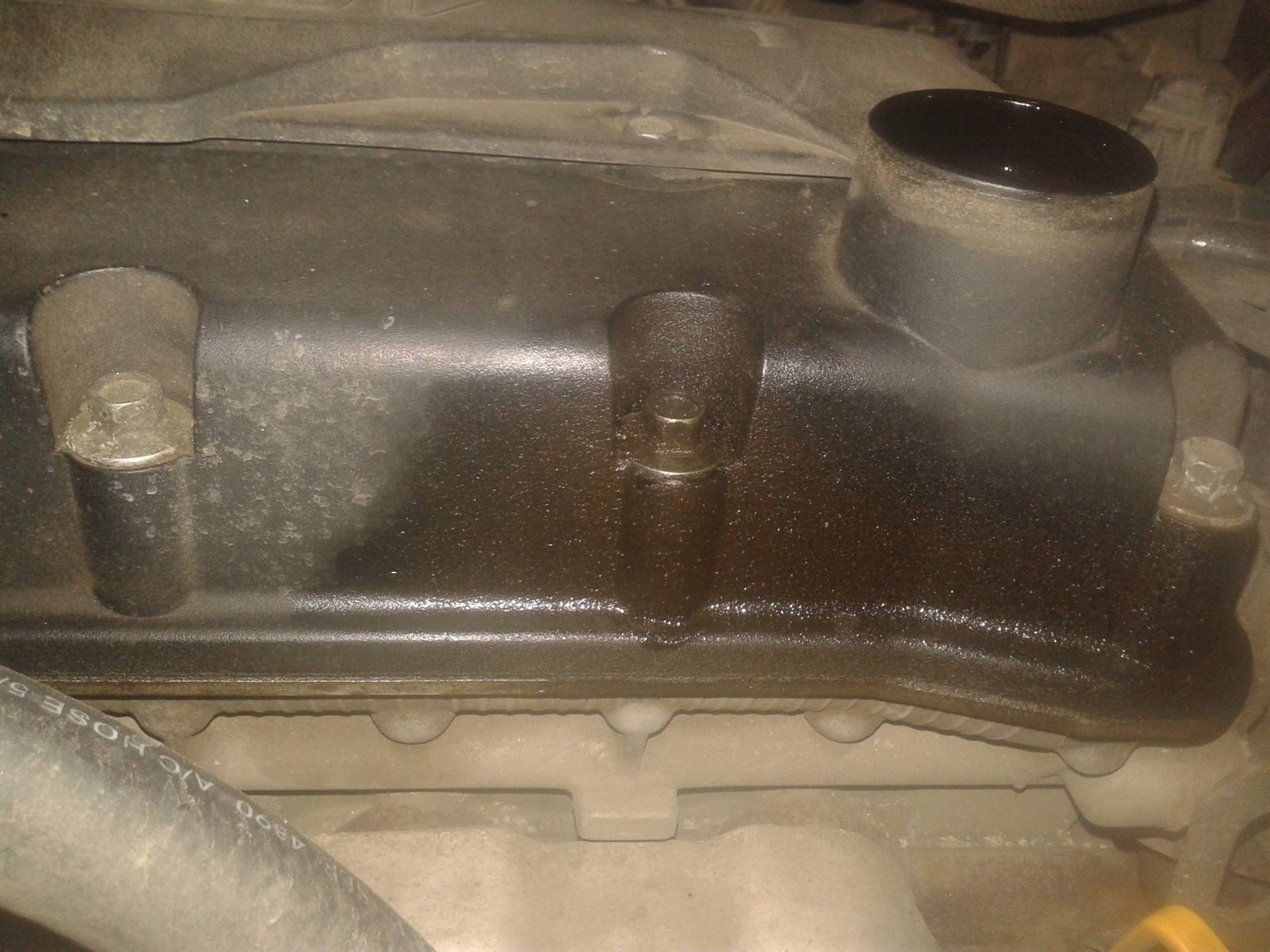

Далее приступаем к демонтажу крышки ГБЦ, для этого при помощи ключа на «10» демонтируем 15 болтов, расположенных на его верхней части. Расположение болтов указано маркером.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
