Симптомы подсоса воздуха во впускном коллекторе и проверка

Места подсоса воздуха

Форсунка инжекторного двигателя может пропускать лишний воздух непосредственно в конкретный цилиндр через уплотнение в головке блока (ГБ). Тогда смесь в цилиндре обеднится, и неравномерность будет ярко выраженной. На бедную смесь может указать цвет нагара электросвечи. При нормальном соотношении бензина и воздуха он светло-коричневый, а при избытке последнего светлее, вплоть до белого.

Впускной коллектор — деталь внутри которой всегда разряжение (на двигателях с наддувом, правда не всегда, но на холостом ходу — тоже вакуум). Проверьте места соединения с головкой блока, карбюратором, шлангами топливной системы и ВУТ, и поищите трещины — этот узел, примыкающий к головке блока и часто находящийся над выпускным коллектором разогревается, и со временем его может «повести»

Если он соединяется с ГБ, карбюратором по плоскости, то при выполнении ремонтных работ следует обратить внимание на кривизну поверхности: горбатая деталь тоже обожмется, но прилегание будет неравномерным, и срок службы прокладки уменьшится

Симптомы подсоса воздуха во впускном коллекторе и проверка

Плоскость можно обработать на фрезерном станке, или притереть на доводочной плите с крупным абразивным порошком самостоятельно. После этого деталь необходимо идеально отмыть от абразива и продуть сжатым воздухом. При установке коллектора обжимайте его равномерно, от центра к периферии.

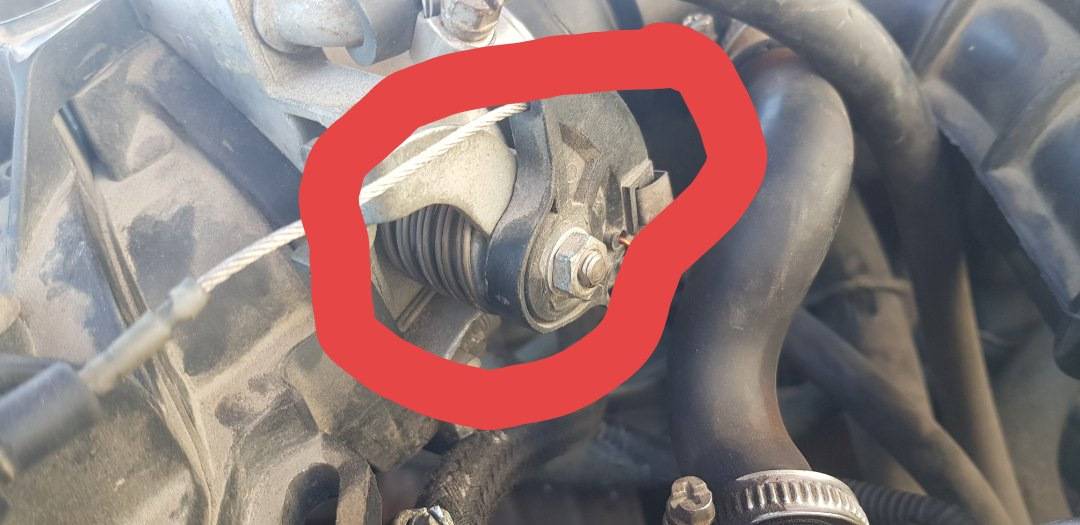

Дроссельная заслонка в режиме холостого хода (ХХ) закрыта, а обороты двигателя поддерживаются отдельной системой ХХ. Она может быть как механической, так и с электроклапаном. Неплотность в дроссельной заслонке приводит к подсосу воздуха, плавающим оборотам, внезапной остановке мотора.

Вакуумный усилитель тормозов и его шланг присоединены ко всасывающему коллектору, и могут вызывать вышеупомянутые неисправности. Причина перебоев в работе двигателя определяется методом исключений. Нужно отсоединить шланг от коллектора, отверстие последнего заглушить. Если признаки неисправности пропали, виноват ВУТ или шланг. Шланг присоединим к коллектору, а от ВУТ отсоединим, заглушив конец. Неисправные усилитель и шланг ремонту не подлежат. Их заменяют.

Магистраль от воздушного фильтра до впускного коллектора может оказаться негерметичной.

Симптомы подсоса воздуха во впускном коллекторе и проверка

Рекомендации

В редких случаях образовавшийся подсос совершенно не влияет на функционирование мотора. Однако это вовсе не означает, что нужно игнорировать проблему. Из-за того, что многие водители не замечают неполадку, эксперты советуют проводить диагностику впускного тракта каждые 150 000 пробега.

Бывает, что воздушная масса проникает в коллектор сразу, без предварительного попадания в фильтр. Эта неисправность имеет место быть в случае деформирования корпуса фильтра, либо при проблемах с гофрой. Водитель при этом не замечает потерю мощности и слабые обороты двигателя.

Несмотря на это, двигатель подвергается сильному износу из-за того, что внутрь попадает загрязненный воздух. Пыль и частички грязи провоцируют задиры на зеркале цилиндров и деформирование трущихся полостей. Чтобы не сталкиваться с подобными неисправностями, эксперты рекомендуют проверять коллектор на предмет герметичности, а также наблюдать за работой воздушного фильтра, его корпуса и гофры.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше  выполнять перед наступлением осенних дождей, чему есть  логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и  заслонке размягчаются. Из-за этого заслонка залипает, что  приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

  • очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
  • силиконовая смазка в виде спрея;
  • ветошь;
  • отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
  • кисточка с жёсткой щетиной или зубная щётка;
  • защитные перчатки.

Работу лучше  выполнять  последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

 Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

 Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным.

Популярные статьи  Что такое «Изитроник»: особенности КПП данного типа

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с  нагаром и не старайтесь его удалить. Напротив, применяйте  щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите  детали и поверхности  ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

  • Замена маслосъемных колпачков (сальников клапанов)
  • Как снять головку блока цилиндров на двигателе
  • Установка головок блока цилиндров

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Печать

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:
  1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
  2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
  3. Соединение ресивера и патрубка дросселя.
  4. Прокладки форсунок.
  5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

От состава топливовоздушной смеси (её «качества») зависит не только максимальная мощность двигателя, но, что иногда важнее, его управляемость – излишний воздух, поступающий во впускной тракт, может стать причиной остановки двигателя в самый неподходящий момент. Допустим, вы выезжаете со второстепенной дороги на главную. Оценили расстояние до потока машин, движущихся по главной дороге – а при попытке «рвануть с места» мотор глохнет… Повреждение авто от бокового удара может быть в этом случае не самым тяжёлым последствием. Каковы могут быть симптомы подсоса воздуха во впускном коллекторе и «как с ними бороться» — тема этой статьи.

Популярные статьи  Как самому проверить реле бензонасоса

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основные поводы для подсоса, зачастую, таковы:

  • старые шланги и ослабшие хомуты;
  • поврежденные топливные трубки;
  • потеря уплотнения на подключении топливного фильтра;
  • нарушена герметичность в обратной магистрали;
  • нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Рекомендации

Подсос воздуха в ряде случаев может не сильно влиять на работу двигателя, но ресурса мотору это не добавляет. По этой причине на автомобилях с пробегом более 150 тыс. км. рекомендуется периодически выполнять диагностику впускного тракта в целях профилактики.

Также часто воздух попадает в коллектор напрямую, то есть в обход воздушного фильтра. Обычно это происходит в том случае, если корпус фильтра поврежден, имеются проблемы с гофрой, идущей от корпуса фильтра на дроссельный узел и т.д. При этом обороты не плавают, мощность мотора не теряется.

Однако силовой агрегат сильно изнашивается, так как поступающий в цилиндры воздух не очищается от пыли и мелких частиц. Результат — задиры на зеркале цилиндров, повреждение трущихся поверхностей и т.д.

Чтобы избежать подобных проблем, необходимо периодически проверять не только герметичность впускного коллектора, но и следить за состоянием воздушного фильтра, корпуса фильтра, а также гофры.

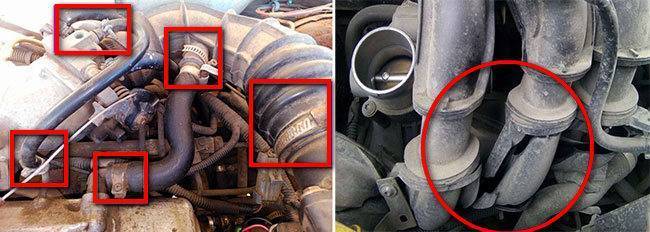

Типичные места подсоса воздуха

Воздух обычно попадает через неисправные уплотнения или отказавшие запорные клапаны, поскольку механические разрушения стенок трубопроводов маловероятны.

Топливная система

Топливная система находится под давлением, создаваемым погружным бензонасосом. Появление воздуха на его входе скорее можно характеризовать как отсутствие некоторого количества топлива, чем подсос кислорода. Далее в топливопроводы воздух также попасть не сможет из-за перепада давления. Остаётся один путь – через вентиляцию бака, которая относится к топливной системе.

Вентиляция происходит принудительно через адсорбер и его клапан. Именно отказ клапана станет причиной появления лишнего воздуха. Блок управления уверен, что клапан закрыт, а значит не учитывает этот дополнительный кислород, отсюда и перебои в работе.

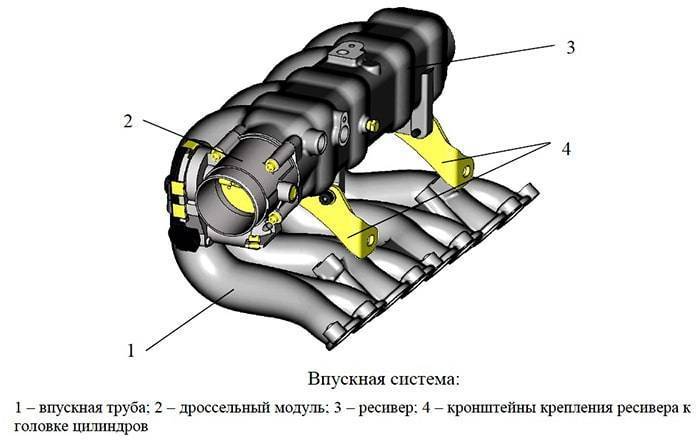

Впускной коллектор

Основной путь неучтённого потока может происходить чрез впускной коллектор, поскольку он расположен уже после дроссельной заслонки и датчиков расхода.

Здесь имеются многочисленные уплотнения, каждое из которых может отказать. Лишний кислород вызовет обеднение смеси, которое не сможет стабильно компенсироваться топливной коррекцией. Мотор начнёт «троить», подёргиваться и часто глохнуть, мощность понизится, а расход возрастёт.

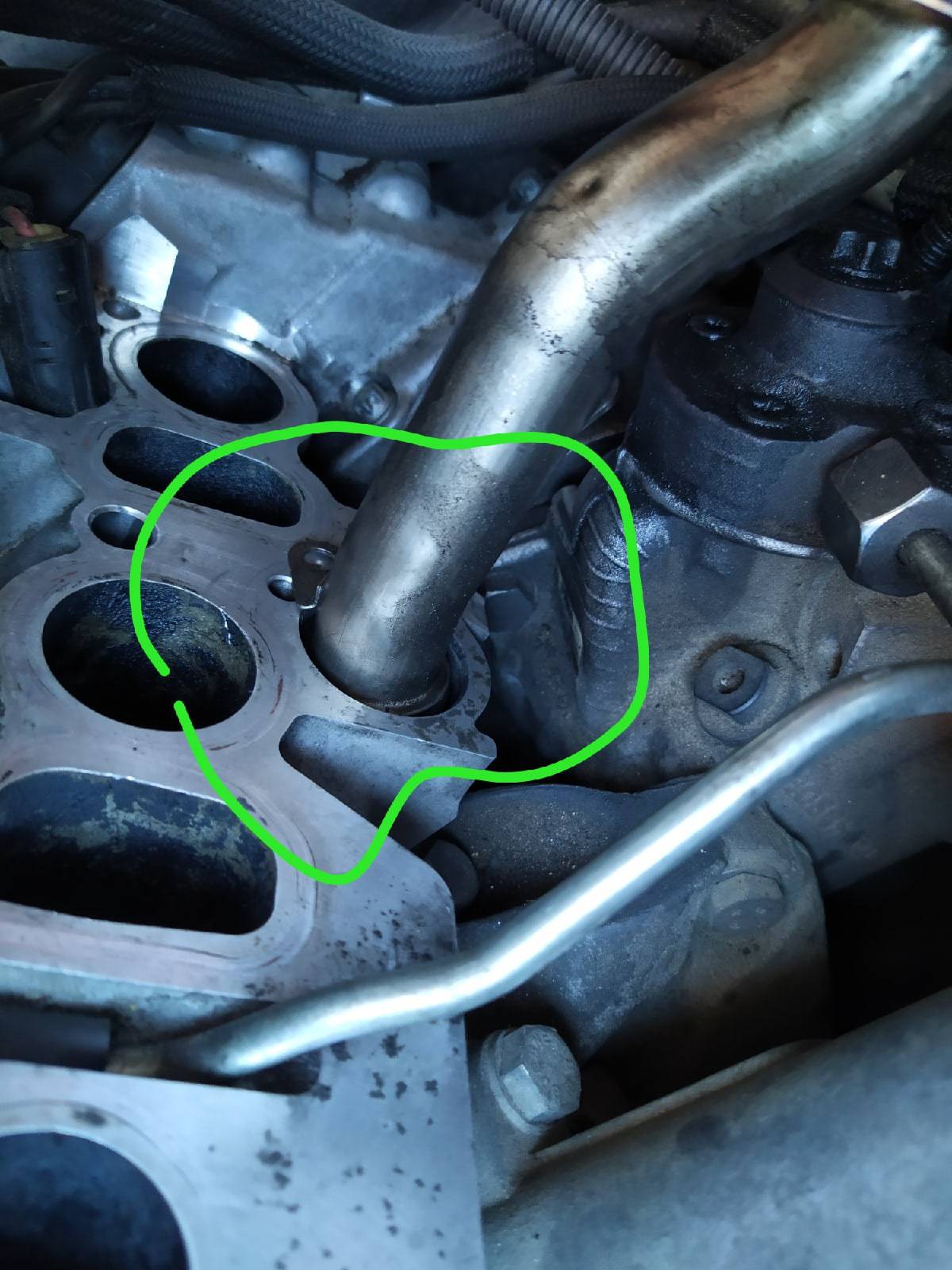

Чаще всего теряет герметичность стык между коллектором и головкой блока, уплотнённый прокладкой. Со временем она потеряет упругость, а подтяжка шпилек коллектора ослабнет.

Форсунки

Топливные форсунки (инжекторы) располагаются на общей рампе с одной стороны, а с другой – вставлены на силе упругости резиновых уплотнительных колец в гнёзда впускного коллектора вблизи стыка с головкой.

Слишком большая механическая нагрузка на эти кольца, а также высокая рабочая температура, особенно если рядом расположен ещё и выпускной коллектор или агрегат турбонаддува, способствуют потере герметичности и началу подсоса воздуха через уплотнения форсунок во впускной коллектор.

Вакуумный усилитель тормозов (ВУТ)

Вакуумный усилитель получает разрежение из того же впускного коллектора через штуцер, шланг и обратный клапан.

Возможностей для появления неплотностей здесь достаточно, прохудиться может всё перечисленное плюс мембрана усилителя или его корпус. Что приведёт к проявлению тех же общих симптомов подсоса во впускной коллектор.

Популярные статьи  Ваз 2109 машина не едет, в чем проблема?

Дроссельная заслонка

Пропускать воздух в нужном количестве – основная работа дроссельного патрубка с заслонкой, регулирующей поток по команде водителя. Эта система сбалансирована через датчик положения дросселя и регулятор холостого хода, перекрывающий дополнительный байпасный канал в обход дросселя.

Если заслонка по каким-то причинам плотно не закрывается или открывается на ненормированную величину, то блок управления двигателем этого не замечает, поскольку данные он берёт исключительно об угле поворота оси заслонки, считая общую геометрию узла штатной.

Причин неполного закрытия достаточно, основной из них может стать загрязнение канала. Отсюда и дополнительный воздух со всеми вытекающими, а точнее, втекающими последствиями.

Выпускной коллектор

Трещины или прогар прокладок на выпуске ведут к выходу выхлопных газов наружу с характерным звуком. Но имеется также и парадоксальный с виду факт обратного забора воздуха.

По теме: Почему возникает ошибка P0172

Дело в том, что процесс выхлопа носит пульсирующий характер, поэтому во время провалов давления снаружи забирается воздух, содержащий кислород.

На входе в катализатор имеется датчик, задача которого состоит как раз в определении наличия этого газа в выхлопе с последующей выдачей сигнала контроллеру двигателя.

Опознав это, как чрезмерно бедную смесь, компьютер начинает её обогащать, что ведёт к увеличению расхода, перегревам и прочим неприятностям. Виною тому оказывается неожиданный с виду подсос в выпускной коллектор.

Вентиляция картерных газов

В штатном режиме её влияние учтено и подобные заборы посторонних газов не мешают работе двигателя. Имеется лишь одна характерная неисправность – отказ клапана, который иногда ставится в систему вентиляции. Вот в этом случае и начинается забор неучтённого воздуха.

ГБО

Газобаллонное оборудование не всегда является штатным оснащением, поэтому его монтаж и регулировки могут быть выполнены небрежно, что приводит к переобеднению смеси лишним кислородом. По обеим причинам, некачественной настройке или нарушениям герметичности.

При использовании подобных систем необходимо производить регулярные проверки, именно их дефекты ведут к изменению температурного режима и механическим поломкам в моторе.

Возможные места негерметичности впускного тракта

Все трубки, шланги вакуумной системы. Чаще всего шланги рассыхаются в местах соединения со штуцерами, трескаются на изгибах

Также подсос неучтенного воздуха может возникнуть вследствие невнимательности, когда после ремонта забывают подключить либо путают местами шланги, сдергивают их со штуцеров по неосторожности.

Система вакуумного усилителя тормозов. Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры

Мы уже рассматривали, как проверить ВУТ.
Прокладка впускного коллектора.

Уплотнительные резинки форсунок.

  • Уплотнитель РХХ в месте прикручивания к корпусу ДЗ.
  • Ось вращения механической дроссельной заслонки. Возникшая на больших пробегах выработка приводит к появлению люфта. Дроссельные заслонки с электропроводом проблемой подсоса неучтенного воздуха в таких местах не страдают.
  • Трещина во впускном коллекторе. Довольно типичная проблема для авто с пластиковыми коллекторами.
  • Система вентиляции картерных газов. Причиной подсоса становится негерметичность шлангов, трубок, клапана.
  • Негерметичность системы вентиляции бензобака.

Применение диагностического прибора

Сканер позволяет определить дополнительные симптомы, свидетельствующие о том, что причина нестабильных холостых оборотов именно в подсосе воздуха, Прибор позволит в реальном времени наблюдать:

  • показания лямбда-зонда;
  • степень открытия дроссельной заслонки;
  • положение регулятора холостого хода;
  • желаемые и действительные обороты холостого хода;
  • долгосрочные и краткосрочные топливные коррекции.

На видео специалист-диагност поясняет, как именно использовать эти значения для диагностики подсоса воздуха в двигателе.

https://youtube.com/watch?v=8abNP9WN_EU

https://youtube.com/watch?v=v4t4rqSmXG0

Локализируем причину

Рассмотрим основные методы определения причины подсоса воздуха без использования дымогенератора.

  • Разбрызгивание очистителя карбюратора вблизи элементов впускного тракта. В состав очистителей входят легко испаряемые и воспламеняемые компоненты. Попадая через место подсоса воздуха в цилиндры, очиститель обогащает топливную смесь. В особо критичных случаях в такие моменты наблюдается кратковременное поднятие оборотов двигателя. Но гораздо достоверней во время теста наблюдать с помощью диагностического прибора за краткосрочной топливной коррекцией. Значения при всасывании очистителя будут подниматься, так как лямбда-зонд зарегистрирует обогащение смеси.
  • Разбрызгивание воды. Цель проверки – услышать характерный звук всасывания воды, что обязательно произойдет в месте подсоса воздуха. Для удобства наберите в бутылку воды, предварительно сделав небольшое отверстие в крышке. Обильно полейте места подключения шлангов вакуумной системы, по возможности место стыка блока цилиндров и впускного коллектора. С особой внимательностью проверьте участок после дроссельной заслонки, так как там разряжение и риск появления подсоса выше всего. Но не стоит целиком заливать двигатель холодной водой, а особенно, выпускной коллектор. Резкий перепад температур может привести к его растрескиванию.

Тест дымогенератором

Смысл проверки заключается в подаче во впускной тракт дыма. В местах подсоса воздуха дым будет выходить, что и позволит локализировать негерметичность. Вы можете купить дымогенератор либо соорудить прибор своими руками. В интернете предостаточно различных вариантов конструкции, один из которых показан на видео ниже.

Как дымогенератором найти место подсоса воздуха?

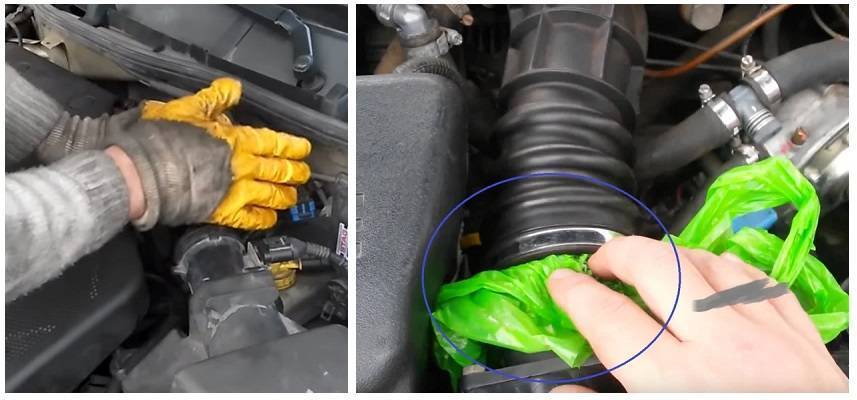

  1. Заблокируйте впускной патрубок перед воздушным фильтром. Если этого не сделать давление дыма во впускном тракте нарастать будет медленно.
  2. Отсоедините один из доступных шлангов вакуумной системы, вместо него подключите шланг дымогенератора.

С помощью компрессора подайте дым. Когда система полностью заполнится, вам остается наблюдать за местами утечки дыма, которые могут спровоцировать подсос неучтенного воздуха во впускной коллектор.
