Кулиса КПП ВАЗ 2110: замена кулисы или ремонт, регулировка

Диагностика проблемы

Кулиса КПП в автомобиле необходима для того, чтобы агрегат не мог самостоятельно переключать передачи в результате одновременного перемещения ползунов. Этот механизм требует тщательного ухода, а также периодической и качественной регулировки. Если регулировка выполнена некачественно или после этого прошло какое-то время, это может проявиться во время движения авто и водитель почувствует неприятные ощущения на себе.

Кулиса КПП ВАЗ 2110: замена кулисы или ремонт, регулировка
Автомобиль Ваз 2110

На практике в результате постоянного использования авто с карданчиком кулисы, который требует регулировки, транспортному средству может грозить поломка всей трансмиссионной системы

Поэтому качеству работы узла следует уделять внимание и не запускать проблемы, появившиеся в ходе эксплуатации

Чтобы понять, что в вашем автомобиле ВАЗ 2110 необходимо отрегулировать карданчик кулисы, нужно просто обратить внимание на работу агрегата КПП. Симптомы неисправности будут следующими:

  • Появились проблемы с включением первой передачи. В частности, рычаг КПП невозможно будет включить, а иногда и переключиться с первой скорости на вторую.
  • Вместо первой передачи включается задняя. Представьте: вы собираетесь тронуться с места и включаете первую скорость, но вместо этого ваше транспортное средство начинает двигаться назад. Возможно, после перехода на «нейтралку» проблема исчезнет, но со временем она может повториться вновь. В этом случае в 98% проблема заключается именно в карданчике кулисы, то есть к рычагу скоростей это никак не относится.
  • Возможны проблемы с включением первой и пятой скорости. Одновременно все передачи будут работать нормально.

    Новый компонент трансмиссионной системы ВАЗ 2110

  • Появился большой люфт селектора КПП, то есть при переключении рычага вы заметили, что появился зазор. По всей видимости, в вашем транспортном средстве из строя вышла кулиса и ее регулировка уже не поможет: придется производить ремонт механизма.
  • Появился новый сторонний шум, нехарактерный для КПП вашего ВАЗ 2110. В частности, кулиса начала звенеть, то есть из-под агрегата вы чувствуете отчетливый звон. Эту проблему можно назвать болезнью ВАЗ 2110, поскольку с ней сталкивались многие автолюбители. В данном случае причиной поломки может стать неточность, допущенная при сборке автомобиля на предприятии либо ошибки, которые допустил автовладелец или мастер на СТО при регулировке механизма. Также стоит отметить, что зачастую звон проявляется после того, как производились работы по ремонту ходовой части.
  • Скорость может попросту выскакивать. То есть вы включили какую-либо передачу, но при разгоне автомобиль сразу же теряет мощность, поскольку рычаг КПП самовольно включает нейтральную скорость. Здесь потребуется произвести точную регулировку.
  • Вибрации рычага КПП. Если кулиса неисправна, то водитель может почувствовать повышенную вибрацию селектора коробки передач. Зачастую это свидетельствует о появлении небольшого зазора в шарнирах агрегата КПП.

Загрузка …

Подготовительные работы перед корректировкой без разборки

Если в самой блок-фаре нет дефектов, можно не проводить ее разборку, достаточно скорректировать пучок света.

Нужно выполнить несколько подготовительных действий, прежде чем начинать регулировку фар ВАЗ-2110 своими руками. На фото показана разметка стены. Вам также потребуется выполнить такие условия:

Полностью заправить бензобак, для того чтобы задняя часть автомобиля сильнее опустилась.
Промойте все стекла на головных фарах.
В багажнике уложите запаску, огнетушитель, набор ключей. Другими словами, все то, что вы обычно с собой возите.
Проверьте давление во всех колесах, а при необходимости подкачайте.
Установите автомобиль на ровной поверхности

Крайне важно, чтобы рядом была идеально ровная стена или забор. Расстояние от нее до передней части автомобиля должно составлять не меньше 8 метров.

Обязательно правильно разметьте вертикальную плоскость, так как от этого зависит то, насколько точно будет произведена регулировка света.

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

Разборка выполняется следующим образом.

  • Снимите кожух с ручки вашей коробки переключения передач.
  • Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
  • Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
  • Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
  • Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
  • Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

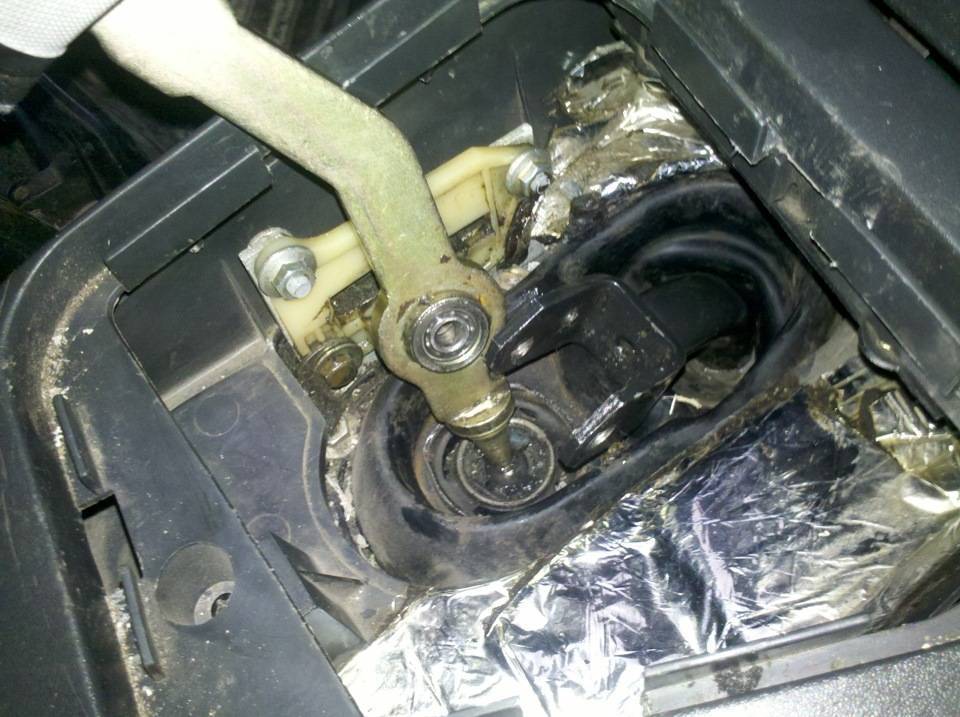

Кулиса КПП ВАЗ 2110: замена кулисы или ремонт, регулировка
Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

  1. В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
  2. Если деформировалась втулка, ее потребуется заменить на новую.
  3. Проверьте отверстие оси рычага на предмет износа.
  4. Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
  5. Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Замена сальника

Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

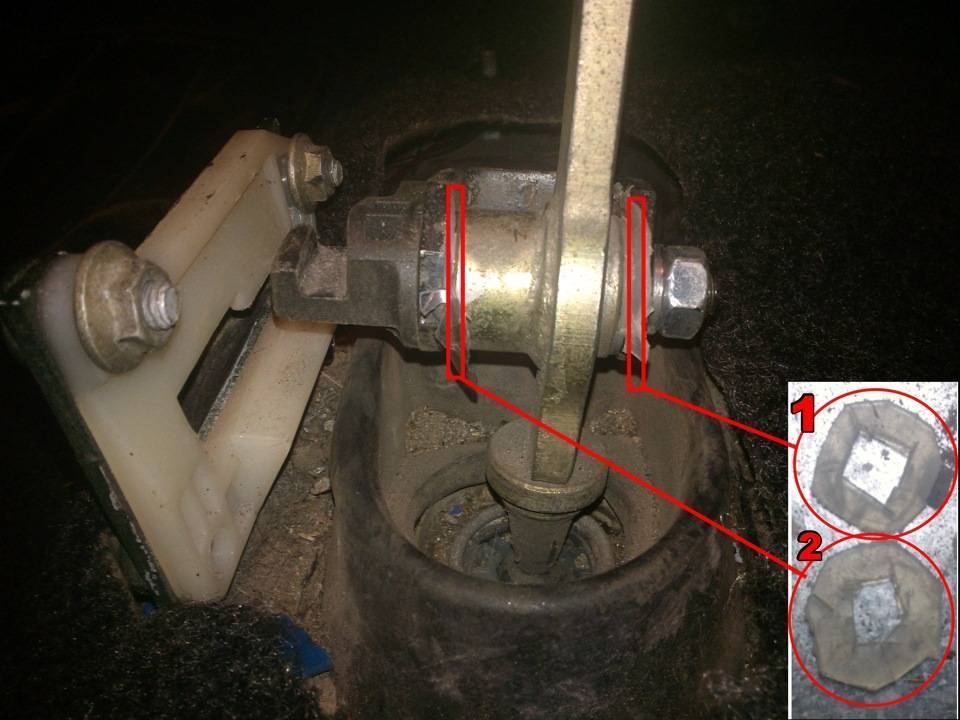

Кулиса КПП ВАЗ 2110: замена кулисы или ремонт, регулировка
Демонтажные работы

Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

  1. Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
  2. Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
  3. Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
  4. Карданчик снят, потому двигаемся к сальнику.
  5. Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
  6. Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
  7. Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.

Когда со стороны коробки передач доносится шум, появляются вибрации и другие малоприятные свойства, многие автовладельцы начинают на полном серьезе впадать в панику. Хотя нередко поломка коробки переключения передач — преждевременный, неправильный «диагноз», поскольку зачастую проблема в кулисе.

Многолетний опыт наглядно демонстрирует, что замена кулисы — довольно редкое явление, потому как проще её отрегулировать

Тем не менее, данная статья направлена не только на освещение этой темы, но вдобавок расскажет как правильно проводить ремонтные работы, какие особенности доработки стоит брать во внимание, а также как поменять кулису на ваз 2110, соблюдая все правила

Регулировка

Если кулиса подает самые первые признаки, свидетельствующие об ухудшении её исправного состояния, то её следует отрегулировать. Сделать это корректно под силу практически каждому, если соблюдать нижеприведенный алгоритм действий:

  1. В самом начале нужно приложить максимум усилий, для того чтобы активировать первую передачу.
  2. Для обеспечения максимальной безопасности, машину следует зафиксировать на эстакаде, а затем поставить её на ручной тормоз и подложить под колеса дополнительные опоры. Это позволит застраховать транспортное средство от непроизвольного перемещения.
  3. Не выключаем первую передачу.
  4. Необходимо пробраться под капот транспортного средства, чтобы в нижней найти специальный хомут, который одновременно удерживает и фиксирует кулису. Поиск КПП не займет лишних усилий, после чего нужно постараться ослабить хомут.
  5. Если все манипуляции проведены максимально корректно, следует вернуться в салон, чтобы сдвинуть рычаг влево до самого упора. В том случае, если вы сдвинете его в любую другую сторону, то кулиса однозначно соскочит. А это нежелательно, поэтому следует проявлять предельную аккуратность.
  6. Возвращаемся на исходную позицию и затягиваем хомут обратно.
  7. Следует отметить, что зачастую достаточно сдвинуть кулису по отношению к карданчику всего на пару миллиметров.

Во время этого процесса не следует пренебрегать состоянием кардачника, наоборот — желательно оценить его текущее состояние, поскольку он может потребовать замены в случае сильного износа.

Возможные признаки неисправности

Характерной неисправностью кулисы для модели Ваз 2110 является:

  • Некоторая разболтанность рычага переключения.
  • Очень большой свободный ход ручки также говорит о поломке реактивной тяги трансмиссии.
  • Самым характерным примером является возможность переключения передачи без выжимания сцепления, некоторые могут решить, что в таком случае автомобиль водить даже проще – не надо пользоваться третьей педалью, однако такая ситуация не вечна и ведет к большим поломкам в устройстве коробки передач.

На видео- ремкомплект кулисы ВАЗ 2110:

Также к неисправностям кулисы относятся:

  • Трудность включения первой или пятой передачи. Такое состояние вызвано механической поломкой составных частей кулисы, которые не позволяют рычагу двигаться в необходимом направлении;
  • Самостоятельное перескакивание передач без их выбора. Если водитель выбрал первую передачу, а неожиданно оказалось, что теперь это задний ход налицо явная неисправность кулисы.

Ремонт или замена

Прежде чем решить, что является необходимостью – ремонт, регулировка или замена кулисы, ее придется разобрать.

Итак, действуем:

  1. Снять кожух на ручке переключателя передач;
  2. Машину нужно установить на домкрат или на эстакаду (яму);
  3. Снять переднюю консоль, которая крепится на болты;
  4. Снять кулису, открутив 6 болтов.

Во время этой процедуры внимательно осматривайте все детали. Непременно нужно отогнуть пыльник, осмотреть, в каком состоянии опора, карданчик, сальник.

Возможно, понадобится использовать рем. комплект, а возможно, нужен и более сложный ремонт.

Если деформирована втулка, ей нужна замена. Если карданчик имеет люфт, а также при изношенности отверстия оси рычага, необходима полная замена кулисы, и рем. комплект уже явно не поможет.

Бывает, что в дребезжании при переключении скорости виновна подушка кулисы. Замена подушки – операция несложная, но может быть полезной.

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

  1. Отключается питание с аккумулятора.
  2. Отсоединяется колодка от датчика скорости.
  3. Сливается трансмиссионная жидкость.
  4. Снимаются болты, фиксирующие реактивную тягу.
  5. Необходимо вывести шарниры равных угловых скоростей из штатного места.
  6. Имеющиеся болты шаровой опоры ослабляются.
  7. При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
  8. Отсоединяются болты крепления КПП к мотору.
  9. Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
  10. Демонтажу подлежат подушки двигателя.
  11. Чтобы подцепить КПП, можно воспользоваться отверткой.
  12. Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

  1. Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
  2. Ключом “на 17” отворачиваем болт крепления кронштейна подвески силового агрегата.
  3. Головкой “на 13” отворачиваем шесть гаек крепления задней крышки картера.
  4. Снимаем кронштейн.
  5. Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
  6. Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
  7. Накидным ключом “на 10” отворачиваем болт крепления вилки пятой передачи.
  8. Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
  9. Бородком выправляем вмятины гаек первичного и вторичного валов
  10. Головкой “на 32” с мощным воротком отворачиваем гайки валов.
  11. Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
  12. Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.

  13. Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
  14. Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
  15. Головкой “на 13” отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
  16. Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
  17. Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.
  18. Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
  19. Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
  20. Головкой “на 13” отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
  21. Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
  22. Накидным ключом “на 10” отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом “на 10” отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
  23. Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
  24. Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.
  25. Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.
  26. Вынимаем дифференциал в сборе. Процесс ремонта коробки передач ВАЗ 2110
  27. Головкой “на 10” отворачиваем три болта крепления механизма выбора передач и снимаем его.
  28. Головкой “на 10” отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
  29. Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.
Популярные статьи  Замена переднего и заднего сальника коленчатого вала

Особенности и назначение кулисы на ВАЗ-2110

Проще всего ознакомиться с принципом действия кулисы, изучив фото-чертеж изделия. Данный функциональный агрегат напрямую связан с работой КПП и посредством рычажной передачи позволяет переключать шестерни ведомого вала. Тем самым водитель может менять передаточное число ведущего и ведомого валов коробки передач. Ни для кого не секрет, что благодаря этому можно менять скорость движения автомобиля и соответственным образом настраивать крутящий момент, создающий тяговую силу на приводной вал колес. Благодаря кулисе также включается задний ход и может быть полностью заблокировано движение автомобиля.

ВАЗ 2110 кулиса

Естественно, кулиса играет одну из ключевых ролей в системе управления автомобилем. Если рычаг переключения скоростей неисправен — полноценное езда в реальных дорожных условиях затрудняется, а бывает, что и вовсе становится невозможной. К сожалению, ломаться данный функциональный агрегат может весьма часто. Наверняка, вам будет интересно знать, почему это происходит и как вовремя предупредить неисправность кулисы. Этим вопросам посвящен следующий раздел нашей статьи.

Разновидности механизмов

Несмотря на различные модели конструкций, можно выделить всего два вида:

  1. Длинноходные (стандартные, устанавливаемые ранее на автомобилях модели 2109 и подобных).
  2. Корткоходные (устанавливались на автомобили «Калина»).

Конструктивно они очень похожи, только размерами отличаются. Преимущество короткоходных заключается в том, что с их помощью передачи включаются легче и быстрее.

Правда, вокруг кулисы переключения передач сформировалось множество мифов: некоторые утверждают, что значительно повышаются динамические характеристики автомобиля. Это все неверно, между динамикой машины и видом кулисы нет никакой связи. Но все же преимущества перед стандартной у короткоходной имеются.

Как отремонтировать кулису: видео

Итак, независимо от того, чему планируете подвергнуть кулису – ремонту, замене или регулировке, – в любом случае понадобится этот узел разобрать. Производится процедура таким образом:

  • снять кожух с ручки КПП;
  • загнать транспортное средство на яму либо поднять домкратом переднюю часть;
  • снять переднюю консоль (фиксируется крепежными болтами);
  • извлечь кулису (заводом-изготовителем для крепежа применено 6 болтов);
  • изучить состояние каждой составляющей при демонтаже;
  • отогнув пыльник, удастся подступиться к сальнику, опоре, карданному валу.

Что касается собственно ремонта: здесь представлено несколько советов, исходя из текущего положения узла, а также его деталей.

  1. Ремонт в лучшем случае требует использования ремкомплекта для кулисы.
  2. При деформации втулки нужно осуществить замену.
  3. Необходимо проверить, не износился ли люфт оси рычага.
  4. Стоит удостовериться, что нет отверстия у карданчика. Иначе ремкомплектом обойтись не удастся, и придется менять всю кулису.
  5. Порой источником посторонних шумов, лязга, дребезжания во время переключения на КПП скорости считается подушка кулисы. Меняется она довольно просто, и осилить этот процесс под силу даже новичку.

Если остались вопросы по замене либо ремонту кулисы в ВАЗ-2110, рекомендуем посмотреть видео. Специалисты подробно расскажут и покажут все нюансы данных действий. Пусть ваш автомобиль никогда вас не подводит и будет всегда на ходу!

Вкратце о порядке замены кулисы

Если кулиса ВАЗ 2112 не поддается регулировке — остается только ее заменить. В продаже имеются специальные ремонтные комплекты, позволяющие сэкономить на обслуживании изделия. Хотя, зачастую оказывается куда более простым и надежным решением купить устройство в сборе и произвести его замену.

Порядок замены кулисы для автомобилей десятого семейства предполагает следующие действия (кстати, в интернете в большом количестве имеются фотографии, иллюстрирующие данный процесс):

  • ослабить хомут крепления карданчика под днищем автомобиля;
  • снять защитный чехол рычага КПП в салоне автомобиля;
  • демонтаж воздушного туннеля пола;
  • собственно, демонтаж кулисы и ее замена.

Можно ознакомиться со схематическим фото агрегата. Хотя, в целом, процесс не сложнее сборки-разборки конструктора и интуитивно понятен, потому дополнительных пояснений не требует.

Ремкомплект кулисы ВАЗ 2110

Теперь можно изучить механизм старой кулисы на предмет неисправностей. Очень часто проблемы с рычагом возникают в следствие износа обоймы шаровой опоры. Не менее подвержены физическому старению прочие подвижные элементы конструкции, механизм шарнира и его защитный пыльник. После установки новой кулисы в обязательном порядке не забудьте произвести ее регулировку.

На этом все. Желаем вам только комфортной езды на дороге, надежной работы всех силовых агрегатов и успехов в ремонте. Заботьтесь о своем железном коне и он вас обязательно отблагодарит своей стабильной работой.

Возможные признаки неисправности

Характерной неисправностью кулисы для модели Ваз 2110 является:

  • Некоторая разболтанность рычага переключения.
  • Очень большой свободный ход ручки также говорит о поломке реактивной тяги трансмиссии.
  • Самым характерным примером является возможность переключения передачи без выжимания сцепления, некоторые могут решить, что в таком случае автомобиль водить даже проще – не надо пользоваться третьей педалью, однако такая ситуация не вечна и ведет к большим поломкам в устройстве коробки передач.

На видео- ремкомплект кулисы ВАЗ 2110:

Также к неисправностям кулисы относятся:

  • Трудность включения первой или пятой передачи. Такое состояние вызвано механической поломкой составных частей кулисы, которые не позволяют рычагу двигаться в необходимом направлении;
  • Самостоятельное перескакивание передач без их выбора. Если водитель выбрал первую передачу, а неожиданно оказалось, что теперь это задний ход налицо явная неисправность кулисы.

Замена

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

  • непосредственно новая кулиса для ВАЗ 2110;
  • отвертка;
  • бокорезы;
  • набор гаечных ключей;
  • трещотка;
  • смазка «Литол-24».

Поэтапная инструкция

  1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
  2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
  3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
  4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять их в процессе замены).
  5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
  6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
  7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
  8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
  9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
  10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.
Популярные статьи  Не падают обороты двигателя на холостом ходу

Замена

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

  • непосредственно новая кулиса для ВАЗ 2110;
  • отвертка;
  • бокорезы;
  • набор гаечных ключей;
  • трещотка;
  • смазка «Литол-24».

Поэтапная инструкция

  1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
  2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
  3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
  4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять их в процессе замены).
  5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
  6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
  7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
  8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
  9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
  10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.

Признаки, указывающие на неисправность

В действительности выявить, что причиной бед является как раз кулиса, отнюдь не сложно. Между тем имеется ряд отличительных моментов, указывающих на это:

  • 1-я передача никак не включается/выключается либо же переходит в другую позицию;
  • в ходе включения 1-й передачи первоначально ручка КПП ведет себя так, как обычно, однако чуть позже КПП самопроизвольно начинает перепрыгивать на заднюю;
  • не удается включить/выключить 1-ю и/или 5-ю передачу, тогда как при переключении других скоростей вопросов не возникает.

Как только появились первые звоночки неисправностей, можно посетить СТО либо выделить время в гараже, чтобы устранить неполадки.

Приметы неисправности Пояснение и решение
На рычаге КПП образовался люфт. Вероятно, кулиса изношена. Справиться с проблемой удастся посредством замены истертой детали.
У кулисы появился звон. Данная проблема встречается в КПП наиболее часто. Кроме того, звон могут спровоцировать дефекты на заводском производстве. Не исключено, что предшествовал некачественный ремонт.
С натяжением включаются скорости на коробке, а также их выбивает. Здесь есть смысл испытать 2 способа: · регулировка;

· замена.

Когда не помогает настройка, элемент следует заменить.

Вместо 1-й передачи перескакивает на заднюю. С рычагом нет проблем, однако кулиса подвела. Стоит произвести замену, однако и ремонт способен помочь, воспользовавшись ремкомплектом.
Чересчур вибрирует рычаг. Необходимо исследовать положение шарниров ручки КПП. Вероятно, в них появился значительный люфт.

Инструкция по замене кулисы на ВАЗ-2110

Если регулировка детали не дала положительных результатов, остается только одно – заняться заменой детали или попробовать воскресить ее с помощью ремонта, но в последнем случае потребуется помощь знающих ремонтников.

Замена кулисы ВАЗ-2110 выглядит таким образом:

  1. Заранее подготовьте нужный инструмент, чтобы после не пришлось отвлекаться от работы. Что понадобится в обязательном порядке:
  • отвертка;
  • бокорезы;
  • набор гаечных ключей.

Без ремкомплекта, предназначенного специально для ВАЗ-2110, справиться вам тоже не удастся.

  1. Теперь, когда все находится под рукой, откройте капот и найдите гайку, соединяющую между собой тягу коробки передач и наконечник ручки.
  2. Извлеките из гайки специальный защитный чехол, стяните стяжную муфту.
  3. Сядьте обратно в автомобиль и достаньте рамку, подходящую к рычагу, который управляет коробкой. Фиксаторы могут мешать проделать эту работу, но избавляться от них нельзя, потратьте немного времени, и все получится.
  4. Выверните чехол наизнанку.
  5. Воспользовавшись острым ножиком, разрежьте хомут для фиксации и снимите чехол. Ничего страшного, если не удалось избежать повреждения целостности хомута. Он одноразовый, поэтому хомут все равно придется заменить на новый.
  6. Избавьтесь от облицовочной составляющей тоннеля на полу.
  7. Отключите от ручки коробки передач фиксирующую деталь оси.
  8. Вытащите ручку коробки передач, для этого потяните рычаг вверх.
  9. Задвиньте внутрь рычага втулку, отвечающую за направленность детали.
  10. Достаньте 4 крепежных болта, удерживающих направляющую втулку.
  11. Снимите корпус и извлеките вал.
  12. Теперь посмотрите на узлы. Если есть следы износа резиновой части, втулка ремонту не подлежит, ее нужно заменить. Если сильно изношено отверстие, находящееся под осью ручки или заметен невооруженным глазом люфт, кулису пора менять.
  13. Возвратите все детали на прежнее место и отрегулируйте работу КПП.

Видео, как заменить кулису на ВАЗ-2110:

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
