Датчик фаз (ДФ) ВАЗ 2114, ВАЗ 2115 неисправности и замена

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Датчик фаз ВАЗ 2114, ВАЗ 2115 один из основных датчиков, с помощью которых контроллер вычисляет параметры работы движка на инжекторных моторах российского производства.

Хочется сразу сказать, что ДФ стоит и на других марках ВАЗ, типа десятка, Калина, Приора и так далее, просто в этой статье мы рассматриваем его описание на примере этих моделей.

Датчик фаз Ваз 2114, 2115 неисправности и замена

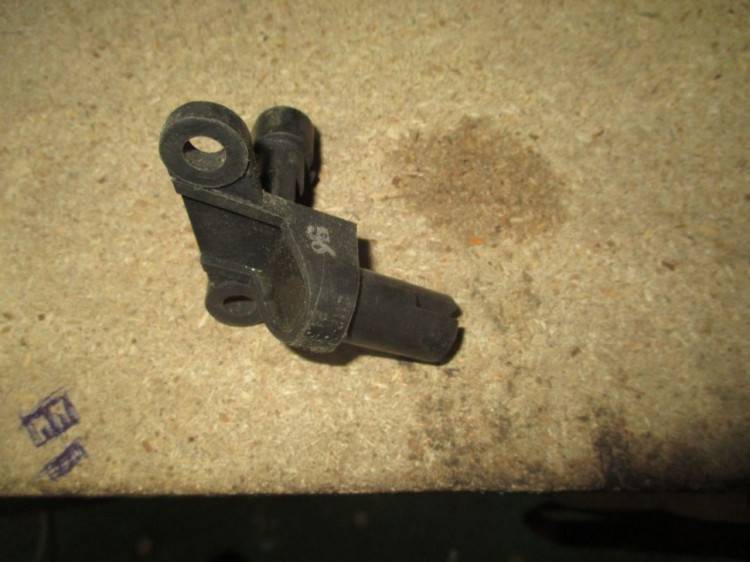

Датчик фаз (ДФ) ВАЗ 2114

Этот датчик определяет положение распредвала. Его ещё называют ДПРВ. ДФ устанавливается на 16 клапанные агрегаты ВАЗ и на восьми клапанные с норами токсичности ЕВРО-3, поскольку он экономить топливо.

Для любителей истории, датчик фаз начали устанавливать в массовом производстве на заводах ВАЗ с 2007 года.

Для чего нужен датчик фаз (ДФ)?

Перед тем, как рассказывать о ремонте, нужно узнать, для чего нужен этот датчик. Он определяет циклы работы ДВС. Кулачки распредвала приводят в движение клапана, а ДФ определяет, какой клапан открыт.

Это интегральный блок управления, то есть в его входит чувствительный элемент и система преобразования сигнала. Там присутствует элемент Холла – данные снимаются по изменению магнитного поля.

В преобразователе есть мостовая схема, блок преобразователя, выходной каскад. Работа заключается в том, что ДФ определяет фазы впуска и выпуска 1-го цилиндра.

Для карбюраторных двигателей он не нужен, потому что искра подается в момент сжатия и в конце выпуска отработанных газов. Для этого достаточно ДПКВ.

Грубо говоря, датчик фаз ВАЗ 2114, 2115 выполняется функция системы впрыска топлива. При его поломке работа по искрообразованию падает на датчик положения коленвала. Конструкции, что применяются на 16-ти клапанных авто отличаются от восьми клапанных.

Теперь попробуем объяснить простыми словами, как работает система фазированного впрыска. Получается примерно так, ДФ дает сигнал на электронную систему управления двигателем (ЭСУД), а он в свою очередь дает команду на впрыск топлива, при этом впускной клапан начинает открываться, и после того как он открылся воздух всасывается и перемешивается с бензином получается смесь.

Когда он не работает, топливо может подаваться одновременно на два цилиндра. При поломке бортовой компьютер выдает ошибку 0340 или 0343, что свидетельствует о неисправности датчика фаз.

Также могут наблюдаться такие признаки:

  1. При вращение стартера четыре, пять секунд движок запускается и загорается лампочка проверить движок (check engine). Это значит что ЭБУ ждет сигнал от ДФ и, не получив его, списывает данные с датчика положения коленвала.
  2. Довольно прилично увеличивается расход топлива, процентов на 15.
  3. Не работает режим самодиагностики.
  4. Падает динамика двигателя.

Неисправности датчика фаз определить в домашних условия трудно. Так что его диагностику нужно проводить на специальных СТО, поскольку оборудование для его диагностики стоит достаточно дорого.

Как заменить датчик фаз ВАЗ 2114, самостоятельно.

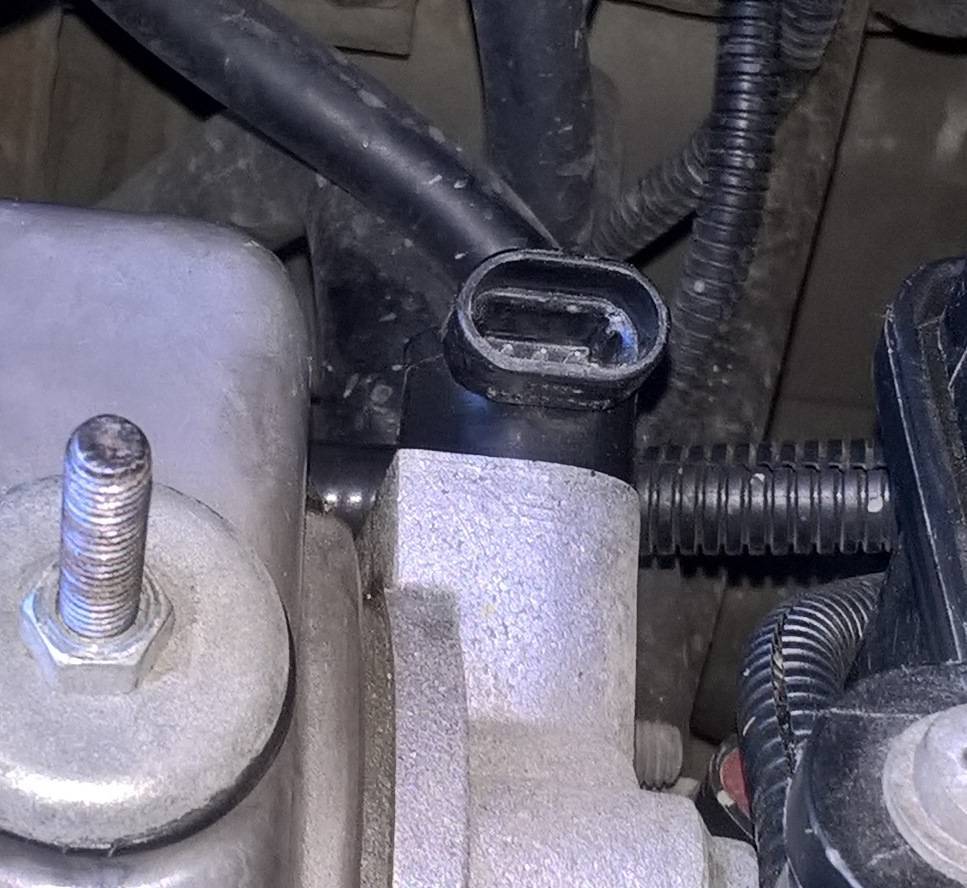

А вот его замена – очень легкая работа. Он расположен на торце головки блока рядом с воздушным фильтром.

Замена датчика фаз начинается с отключения питание от аккумуляторной батареи. При этом память блока управления будет сброшена.

Если это не сделать, он продолжит работать в режиме, как и при неисправном датчике фаз. Нормальная работа начнется через несколько запусков двигателя.

Инструмент, который будет нужен, это все лишь ключ на десять и герметик. Дальше отсоединяем провода от датчика фаз и снимаем его при помощи ключа.

Новый датчик нужно помазать герметиком, слой должен бить маленький, и перед установкой нужно выдержать примерно минут пять. Устанавливаем его на посадочное место, подключаем провода.

Дальше подключаем аккумулятор, заводим двигатель и смотрим горит ли лампа проверки двигателя «чек». Если она больше не горит, значит датчик установлен правильно.

Вот и все работы вышло, как говорится на десять минут. Да цена самого датчика лежит в пределах 15 долларов в зависимости от регионов.

Замена прибора

Демонтаж детали не представляет сложности. Находим его за фильтром воздуха. Корпус датчика фазы закрепляется болтом.

Вначале отключим клеммы от аккумуляторной батареи. В этом случае электронный блок будет обесточен. Память блока управления обнуляется.

Если не отключить бортовую сеть, то не почувствуем разницу. После замены блок будет поддерживать режим, как и при неисправном датчике фаз. Управление процессом нормализуется лишь после нескольких пусков двигателя.

Инструмент и материалы для снятия датчика имеются в арсенале каждого автомобилиста. Надо приготовить ключ на десять, герметик, спирт, ветошь. Откручивать болт крепления удобно ключом с накидной головкой. Герметик возьмите фирмы ZOLLEX. Он рассчитан на температуру до 350°С.

Замена датчика займет 10 минут. Первым делом отсоединяем колодку проводов от датчика фаз. Для этого одной рукой необходимо отогнуть фиксатор, а другой — вытянуть проводку. Далее откручиваем единственный болт. Он находится с обратной стороны. Вынимаем корпус запчасти.

Тем более не следует использовать слесарный инструмент ударного типа. Пластмассовый корпус может потрескаться. Остатки попадут внутрь.

Перед установкой нового устройства надо очистить посадочное место. На стыковочное кольцо наносим тонкий слой герметика. Выдерживаем несколько минут. Ставим датчик распредвала на место. Прикручиваем болт.

Популярные статьи  Подготовка аккумулятора к зиме

Смело подключаем провода. Окисленные контакты на штекере очищают спиртом. Распиновка проводов не нарушится. На ВАЗ 2115 предусмотрен замок. При подключении клеммника следите за фиксатором. Защелка должна войти в зацепление.

Вот и все. Не забываем подключить клемму на аккумулятор. Включаем зажигание. Заводим автомобиль и наблюдаем за панелью приборов. Индикатор должен потухнуть через секунду после завода. Это означает, что замена произведена удачно.

Конечно, главный тест ВАЗ 2115 пройдет на дороге. Поэтому включаем передачу и наслаждаемся рычанием мотора. Если проблема решена, то двигатель восстановит былую резвость, а машина — динамику разгона.

Правильная «фазировка» газораспределения — залог стабильной и экономичной работы любого двигателя, особенно инжекторного. Вся система управления впрысковым мотором построена на данных, получаемых от многочисленных датчиков, в том числе и датчика фаз, или датчика положения распределительного вала. Как и любой другой расходник, этот датчик требует периодической проверки, которую лучше проводить с помощью специального оборудования. Несмотря на это, есть несколько способов того, как проверить мультиметром датчик фаз ВАЗ-2114 своими руками в гаражных условиях.

Основные сведения о контроллере положения коленчатого вала

Датчик кислорода ваз 2114 8 клапанов Теперь предлагаем ознакомиться с основной информацией касательно датчика коленвала. Где находится это устройство, как проверить девайс, какие бывают типы? Ответы ищите ниже.

Место монтажа, назначение и устройство

ДПКВ или датчик коленчатого вала представляет собой небольшой по размерам девайс, предназначенный для передачи информации о положении коленвала. Информация отправляется на модуль управления, то есть блок. Регулятор отвечает за впрыск. От работоспособности ДПКВ зависит правильная работа форсунок двигателя, которые отвечают за подачу топлива. Также ДПКВ влияет на работоспособность системы зажигания в целом. Что касается места расположения, то найти контроллер не трудно — он находится в моторном отсеке, рядом со шкивом коленвала, зафиксирован датчик на масляном насосе с помощью болта.

Принцип работы

Необходимо учитывать, что в «Четырках» могут использоваться разные ДПКВ и отличаются между собой они не только по конструктивным особенностям, но и по принципу работы. К примеру, если речь идет о контроллере индуктивного типа, то он оснащается стальным стержнем с магнитом, использующимся для намагничивания датчика. Сверху стержня располагается обмотка из медной проволоки. В этом случае принцип действия основан на подаче импульса, если рядом располагается металлический предмет.

Есть также датчики, принцип работы которых основан на эффекте Холла, сам контроллер Холла располагается внутри конструкции. Если к ДПКВ поднести металлическое устройство, то состояние датчика поменяется. Кроме того, в «Четырках» используются и импульсные устройства, которые предназначены для генерирования сигналов определенной частоты.

Возможные неполадки и методы их устранения

Как проверить и определить неработоспособность регулятора? Причин, по которым ДПКВ может сломаться, много, начиная от загрязнения устройства и заканчивая выходом из строя самого девайса или повреждением проводки.

Для начала рассмотрим основные симптомы поломки:

  • силовой агрегат автомобиля стал нестабильно работать на холостых оборотах — обороты могут произвольно повышаться и уменьшаться;
  • также может снизиться мощность автомобильного мотора;
  • когда водитель жмет на газ, могут проявляться провалы, при которых мощность авто не увеличивается;
  • возникают трудности с запуском двигателя;
  • компьютерная диагностика может показать ошибки 0335 или 0336, при таких проблемах, вероятнее всего, причину нужно искать в повреждении электроцепи рядом с разъемом.

Что касается основных поломок:

  • поврежден корпус девайса, тогда единственным выходом будет замена датчика;
  • произошло замыкание витков на самой обмотке, из-за чего управляющий модуль получает неверные сигналы — также потребуется замена устройства;
  • естественный износ датчика — от этого никуда не уйти, датчик придется менять;
  • произошло повреждение зубьев на шкиве коленвала, при такой неисправности нужно менять сам шкив (автор — канал AUTO REPAIR).

Как самостоятельно поменять ДПКВ?

Легче всего проверить работоспособность контроллера путем замены его на заведомо рабочий девайс. Если в результате замены симптомы неисправностей больше проявляются, то можно точно сказать, что установленный ранее датчик коленвала является неработоспособным.

Как поменять устройство своими силами:

  1. Сначала следует отключить зажигание и открыть капот автомобиля.
  2. Найдите место монтажа контроллера, ищите его на маслонасосе, рядом со шкивом коленвала.
  3. Если посадочное место датчика грязное, то перед демонтажем устройства его следует очистить. Проследите за тем, чтобы поверхность вокруг девайса была максимально чистой.
  4. Затем отключите разъем с проводами, подключенный к датчику, открутите винт, который его фиксирует и извлеките контроллер из места монтажа. Визуально проверьте возможное наличие повреждений на корпусе устройства, а также зубчатый шкив.
  5. Прежде чем установить новый ДПКВ, еще раз прочистите посадочное место. Установите новый контроллер, закрутите винт, который его крепит. При закручивании будьте внимательны и не переусердствуйте при затяжке.
  6. Используя щуп, следует также проверить зазор между шкивом и сердечником контроллера. В идеале этот зазор должен быть не более 1 мм, допускается незначительное отклонение в 0.4 мм в большую сторону.
  7. Когда ДПКВ будет установлен, необходимо завести силовой агрегат и проверить его работу. Если вы заметили, что двигатель завелся быстро и уверенно, то замена была выполнена верно (автор видео — канал IZO)))LENTA).

Инструкция по замене

Ниже расскажем о том, как осуществить замену ДПРВ при выявлении неисправностей. Замена на двигателях с 8 и 16 клапанами немного отличается, рассмотрим по этапам этот процесс.

Замена ДФ на 8-клапанном двигателе

  1. ДПРВ или ДФ крепится на одном болтике, выкручивается этот болт с помощью гаечного ключа на 10.
  2. После выкручивания болта ДПРВ можно демонтировать. При этом разъем, в который он устанавливается, необходимо закрыть, чтобы избежать попадания в него грязи и пыли.
  3. Произведите диагностику регулятора. Если на нем имеются следы грязи, их необходимо удалить, насухо протерев ДФ. После этого поставьте ДФ на место и попробуйте опять запусти мотор. В том случае, если это не помогло, нужно произвести замену ДПРВ.
Популярные статьи  Что такое чип-тюнинг двигателя, его плюсы и минусы?

Иногда бывает такое, что после замены ДФ проблемы не исчезают. Такое случается очень редко, но данная проблема может быть связана с тем, что контролирующая шестеренка сдвинулась. Своими руками решить эту проблему не получится, придется прибегнуть к помощи специалистов. В некоторые случаях ошибки в работе ДФ появляются в результате некорректного монтажа ремешка ГРМ. Также ремень может быть просто более растянутым, соответственно, необходима его замена.

Отсоедините фиксатор от датчика.

Извлеките регулятор и замените его на новый.

Замена ДФ на 16-клапанном двигателе

Что касается 16-клапанных ДВС, то в этом случае процесс снятия и замены будет несколько отличаться:

  1. ДПРВ установлен под воздушным коллектором, непосредственно рядом с распредвалом. Для более удобной замены необходимо произвести демонтаж решетки радиатора.
  2. С помощью ключа (в частности, удлинителя головки), выкрутите два фиксирующих болта.
  3. Проверьте работоспособность ДПРВ, прочистите его, попробуйте установить заново. Если это не помогло избавиться от проблем, то приступайте к замене.
  4. Для монтажа нового ДФ использовать герметики нельзя, так как устройство всегда функционирует в агрессивной среде эксплуатации, ведь на ГБЦ постоянно меняется температура. Замена на автомобиле ВАЗ 2114 с 16-клапанным двигателем занимает чуть больше времени, однако процедура в целом аналогична 8-клапанным ДВС.

Проверка работоспособности

После замены устройства ДПРВ необходимо убедиться в том, что все работает правильно и корректно. В противном случае замена может стать нецелесообразным занятием.

Чтобы произвести проверку регуляторы, выполните следующие действия:

  1. Подключите АКБ и запустите мотор.
  2. Используя сканер или включив режим самодиагностики, проверьте блок управления на предмет ошибок.
  3. Послушайте, как работает двигатель вашего автомобиля. Мотор должен работать в нормальном режиме, никаких посторонних звуков и других симптомов поломок.

Замена

Заменить поврежденный датчик положения распределительного вала очень просто. Для этого потребуется:

  1. Дать двигателю остыть в течение часа.
  2. Снять с аккумулятора клемму «−».
  3. Вынуть гнездо электропитания.
  4. Открутить крепежный болт.
  5. Вынуть датчик из отверстия.

Установку новой детали следует проводить в обратном порядке. После завершения замены, требуется запустить двигатель, прогреть, выполнить пробную обкатку автомобиля.

Долговременную и надежную эксплуатацию автомобиля могут обеспечить только оригинальные запасные части. Оригинальные датчики фаз на автомобиль ВАЗ-2115 имеют заводской артикул 550488 (для 8 клапанных моделей).

Как проверить датчик фаз?

Если внешняя часть ДПРВ не имеет видимых механических повреждений, необходимо демонтировать его с автомобиля и проверить его с помощью мультиметра.

Диагностические мероприятия выполняют в следующем порядке:

  • Демонтаж устройства. Для того чтобы снять деталь следует отсоединить штекер электрического разъема, открутить гайку крепления и снять деталь с места установки. Для демонтажа используют торцевой ключ или головку на 10.
  • На тестере устанавливают режим измерения постоянного напряжения. Для проведения измерений следует выбрать диапазон до 20 вольт.
  • Проводят замер напряжения на минусовом и плюсовом контактах электрического разъема. Для этого следует включить зажигание. При проверке на контактах должно быть напряжение.
  • Подключают плюсовой и минусовой контакт детали к бортовой сети. Напряжение, поступающее от аккумуляторной батареи, необходимо измерить. Нормой считается показатель 12-14 вольт.
  • Щупы тестера подсоединяют к плюсовому и сигнальному контакту. Для удобства можно использовать специализированные зажимы. После подключения детали напряжение на мультиметре должно быть не ниже 90% от поступающего с аккумуляторной батареи.
  • Подносят к рабочей части устройства металлическое изделие. При удержании металлической пластины показатель на дисплее тестера должен упасть до 0,4 в.

Если в ходе проведения диагностики удалось определить, что деталь рабочая, то следует проверить электрическую проводку на предмет целостности. При необходимости очистить окисления с контактных площадок разъемов. При отклонении показателей в процессе измерения потребуется замена изделия новой деталью.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

  1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
  2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
  3. Демонтировать датчик из его посадочного места.
  4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
  5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
  6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
  7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
  8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
  9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
  10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.
Популярные статьи  Биотопливо

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Как проверить датчик положения распредвала на ваз 2114

Первой наиболее явной причиной неисправности устройства, есть ошибка- Check, которая может появится после запуска мотора. При данной неисправности стартор мотора будет ожидать информацию с регулятора, а при ее отсутствии будет появляется ошибка датчика распредвала ваз 2114 на приборной панели с надписью «Check». Если автолюбитель задается вопросом «как проверить датчик положения распредвала на ваз 2114?» – то, её можно провести самостоятельно с помощью диагностического оборудования. Для этого можно взять мультиметр и подключить его к датчику распредвала.

Для этого ставим режим “переменное напряжение” и включаем машину для работы. Если на дисплее мультиметра появились показания, значит регулятор работает исправно. Если же на мультиметре нет и намека на ток, значит мультиметр показывает признаки неисправности датчика распредвала ваз 2114.

Еще один признак неисправности регулятора, есть повышенные расход топлива. Дабы машина ехала в штатном режиме, даже при сломанном контроллере, ей необходимо делать впрыск топлива намного обьемней.

  1. При самостоятельно диагностики машинны, появляются неполадки и множественные сбои в работе;
  2. Мощность и динамика может мотора существенно снижается;
  3. Во время поездки машина может глохнуть.

Также если датчик распредвала ваз 2114 работает неправильно на приборной панели могут появиться ошибки типа 0340 или 0343.Именно поэтому после появление ошибок, самым правильным решением будет диагностика регулятора, а также проверка устройства. Если у автомобилиста возникает данная неисправность, лучшим решением будет начать диагностику автомобиля для устранения поломки.

Основные симптомы поломки:

  1. Силовой агрегат показывает нестабильную работу на холостых оборотах двигателя, обороты могут уменьшиться либо увеличиваться независимо от желания водителя;
  2. Снижение мощности мотора;
  3. При нажатии на газ могут появляться провалы, при которых мощность не увеличивается;
  4. Бывают сложности при запуске двигателя;
  5. Повреждения корпуса в следствии вибраций и влияния влаги на механизм.

При визуальной диагностике распредвала необходимо обратить внимание на такие особенности:

  1. Внешний вид корпуса устройства, нет ли механических повреждений. Если корпус имеет сколы, трещины либо следы дробления, значит стоит подумать о замене девайса.
  2. Проверка контактов на наличие влаги. Если влага попала на контактную площадку, может произойти окисление либо замыкание вследствие чего, до блока управления не будет доходить информация со стороны регулятора. Если все дело в окисление контактов, возможное нарушение импульса из-за чего информация будет передаваться с ошибками. Для диагностики работы контактов достаточно будет воспользоватся стандартным мультиметром, который есть у радиолюбителей либо в магазинах электроники.

Проверка целостности электронной цепи. Если в проводке есть повреждения, их необходимо заменить. Для данной операции, можно воспользоваться мультиметром и прозвонить электрическую цепь, на наличие обрывов.
