Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Содержание

Как поменять головку блока цилиндров на ВАЗ 2114 своими руками

В ходе эксплуатации автомобиля по тем или иным причинам иногда должна быть снята головка блока цилиндров ВАЗ 2114: 8 клапанов или 16. Чаще всего головку снимают для доработки, ремонта или тюнинга системы или же для замены прокладки.

В настоящее время многие водители ВАЗ 2114, чтобы выжать максимум из силового агрегата своего авто, проделывают различные операции с клапанами и цилиндрами. Одним словом, проводят ее доработку. В этом есть резон, но так, как стоит это немало, то после прочтения статьи и просмотра видео можно попробовать выполнить ремонт самому. И одним из главных этапов в этой работе есть демонтаж и установка ГБЦ ВАЗ 2114.

За что отвечает головка блока цилиндров?

Головка блока цилиндров это крышка ВАЗ 2114, назначение которой закрывать блок цилиндров. Но кроме этого она необходима и для других функций исключительно важных для работы силовой установки. Когда мотор работает, в головку подается газовоздушная смесь и происходит отвод выхлопных газов посредством выпускного коллектора.

Когда пора менять головку блока

Головка блока цилиндров достаточно прочный узел и ее замена и ремонт дело нечастое. На машинах отечественного производства, как правило, ее приходится снимать из-за течи цилиндров или износа прокладки.

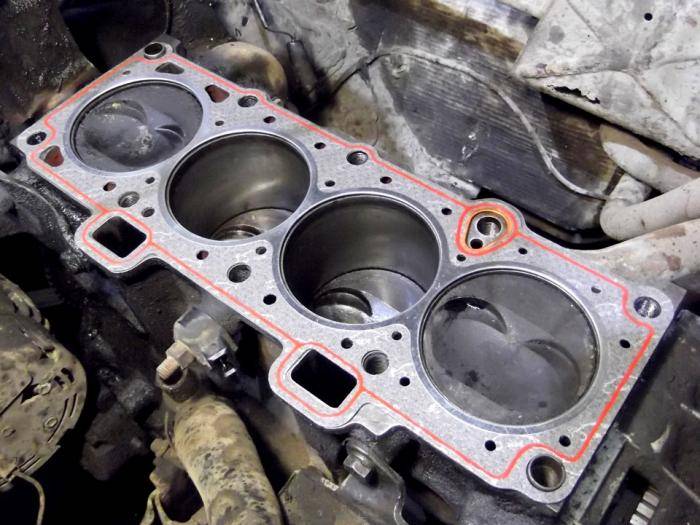

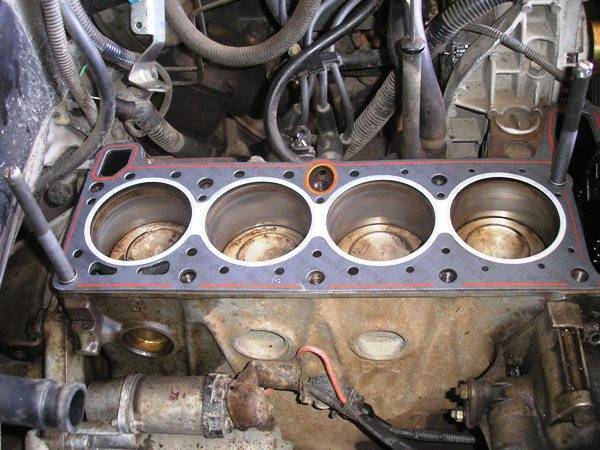

Новая прокладка

Также снимают для доработки. Снятие и замена, на авто с любым количество клапанов, сам по себе процесс несложный, но необходимы некоторые навыки и определенный опыт. Поэтому если вы в первый раз снимаете ГБЦ, то лучше будет пригласить в качестве помощника более опытного автолюбителя. Такого, который сталкивался уже с этой работой, а лучше, если уже проводил доработку этого узла или ремонт.

Этапы работы

Для замены и ремонта могут понадобиться некоторые инструменты, которые нечасто встретишь в бардачке автолюбителя. Покупать их нет смысла, а лучше одолжить на время у знакомых.

Процесс

  1. Первым делом нужно отсоединить минусовые АКБ.
  2. Далее нужно выставить поршень 1-го цилиндра в положение верхней мертвой точки.
  3. Затем нужно слить тосол.

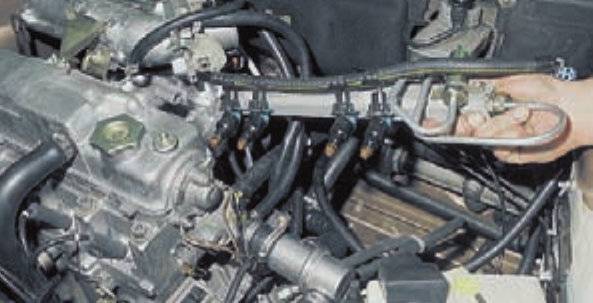

  4. Снижаем давление топлива.
  5. Приемную трубку выхлопной системы также необходимо отсоединить от коллектора.
  6. Демонтируем крышку ГБЦ.
  7. Снимаем все патрубки, шланги и электропровода, запоминая или намечая, что куда подключено для того, чтобы во время сборки не произошла путаница. Снятие корпуса воздушного фильтрующего барьера вместе с патрубком
  8. Выкручиваем болты в количестве трех штук, закрепляющие, крышку ремня распредвала.
  9. Убираем крышку.
  10. Снимаем ремень газораспределительного механизма.
  11. В обязательном порядке необходимо провести фиксацию валов от прокручивания.
  12. Выкручиваем болты, с помощью которых прикрепляется шкив к распредвалу.
  13. Убираем шкив с распредвала.
  14. Далее нужно открутить гайку, закрепляющую заднюю крышку распредвала.
  15. Выкручиваем оставшиеся болты и снимаем ее.
  16. Немного ослабляем затяжку 10-и болтов, с помощью которых закреплена головка. Делается это в строго определенном порядке. Порядок в котором должно проходить ослабление болтов
  17. Потом полностью выкручиваем болты и вынимаем их с шайбами.

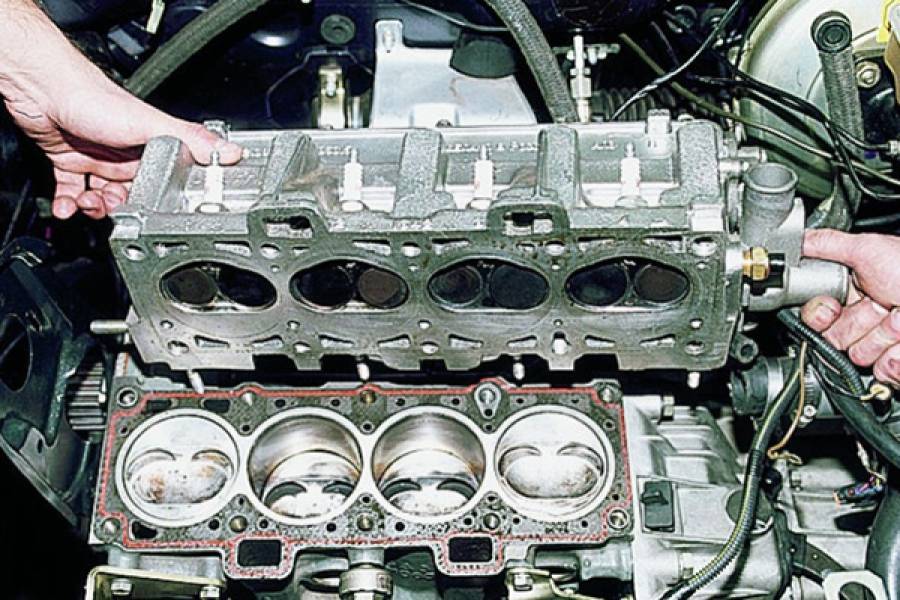

  18. Полностью снимаем головку.
  19. В случае если головка прикипела к прокладке, то нужно вставить отвертку или иной инструмент под коллектор и, воспользовавшись им как рычагом, приподнять ее.
  20. Снимаем полностью ГБЦ.

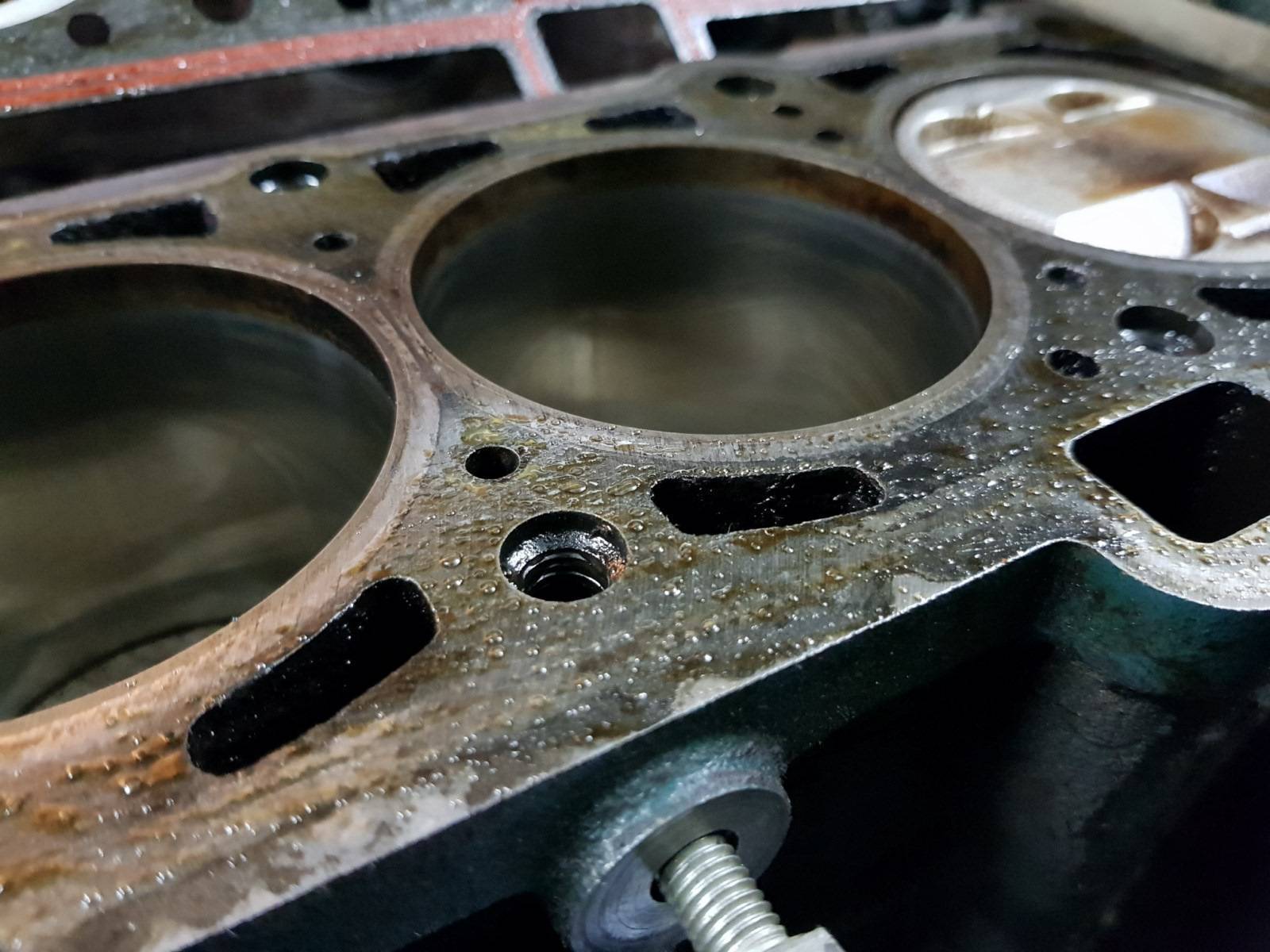

  21. Не спеша, чтобы не поцарапать поверхности удаляем остатки старой прокладки. Лучше всего применить имеющиеся специально для этой цели жидкости.
  22. После очистки поверхностей, ремонта или доработки, можно приступать к установке новой ГБЦ.
  23. В первую очередь ставим новую прокладку.
  24. Удостоверяемся, что валы стали в положении верхней мертвой точки, а клапаны первого цилиндра закрыты.
  25. Вставляем болты.
  26. Начинаем их затяжку с помощью динамометрического ключа.
  27. Затяжка происходит в четыре круга: 1-ый – 20 кгс/м; 2-ой – 7,1–8,7 кгс/м; 3-ий – болты докручиваем на 90 градусов; 4-ый – еще раз нужно докрутить на 90 градусов. Порядок затяжки
  28. Далее устанавливаем снятое оборудование. Чтобы это было делать легче, многие снимают работы по демонтажу на видео или делают фото.
  29. После завершения всех работ нужно провести регулирование зазоров в приводе клапанов ВАЗ 2114, а также правильно провести натяжку ремня привода распредвала. Если вы научитесь выполнять эти работы самостоятельно, то посчитайте, сколько денег вы сможете сэкономить.

Видео «Замена прокладки»

В этом видео показан процесс замены прокладки ГБЦ на ВАЗ 2114. Для ремонта системы клапанов и доработки головка снимается по такой же схеме.

AvtoZam.com

Признаки неисправности

Опираясь на характерные признаки потери своих характеристик прокладки, можно вовремя предпринять соответствующие меры по недопущению ухудшения ситуации с вашим автомобилем. Как результат, затраты на ремонт будут включать в себя разве что покупку новой прокладки. Своими руками ее поменять можно без особых проблем.

https://youtube.com/watch?v=%2520%253E%2520%253Ctable%2520style%3D

Признаки неисправности

Пояснение

Жидкость охлаждения в бачке или радиаторе пузырится

Пузыри говорят о нарушении герметичности. Поскольку за герметичность отвечает прокладка, данную функцию она уже, скорее всего, не выполняет

Через прокладку выходят выхлопные газы

Это довольно резкая ситуация, но исключать ее не стоит. Чаще всего проявляется на автомобилях, где была перетянута крепежная гайка

Из выхлопной трубы валит дым

Это говорит о том, что в цилиндрах оказалась охлаждающая жидкость. Не исключайте вероятность ее проникновения через прокладку, а проверьте лучше

На щупе для проверки уровня масла видна пеноподобная эмульсия

Причина — нарушение герметичности системы охлаждения. Возникает как из-за выхода из строя резинки, то есть прокладки, так и в результате образования трещин в блоке цилиндров. Второй вариант менее возможен

Мощность двигателя падает, расход топлива растет

Такой признак появляется при различных видах неисправностей, но как вариант, прокладку обязательно следует проверить на предмет образования пробоины

Следы масла в охлаждающей жидкости

Не обязательно говорит именно о проблемах с прокладкой, но проверить и удостовериться в обратном стоит

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Полезные правила

Прежде чем приступить непосредственно к самой процедуре замены прокладки, советуем ознакомиться с несколькими важными правилами. Они помогут вам выполнить замену прокладки максимально правильно и избежать повторного ремонта в ближайшие несколько сезонов. Там уже все зависит от множества факторов.

  1. Участок блока, куда будет помещаться новая прокладка, тщательно обезжиривайте и убирайте все остатки старой резинки.
  2. Все резьбовые отверстия зачистите от масла и следов грязи.
  3. Воспользуйтесь оселком для удаления имеющихся неровностей на соприкасающихся поверхностях. Если дефекты более серьезные, тогда потребуется отшлифовать поверхности головки блока цилиндров.
  4. Внимательно центруйте новую резинку согласно направляющим. В противном случае прокладка не сможет эффективно выполнять поставленные перед ней задачи и в скором времени потребуется повторное вмешательство.
  5. При замене прокладки рекомендуется поменять используемые соединительные болты на новые.
  6. Под каждый болт в обязательном порядке устанавливает подкладная шайба.

Задняя подвеска Лада Калина / Lada Kalina (ВАЗ 1118, 117, 1119)

Моменты затяжки резьбовых соединений

Наименование узлов и деталей

Болты крепления колеса

Гайка подшипника ступицы заднего колеса

Гайка болта нижнего крепления амортизатора к рычагу задней подвески

Гайка крепления штока амортизатора задней подвески к кузову

Гайки болтов крепления рычага задней подвески к кронштейну

Гайки крепления кронштейна рычага задней подвески к кузову

Задняя подвеска автомобиля полунезависимая, выполнена на «упругой» балке с продольными рычагами, цилиндрическими пружинами и телескопическими амортизаторами двустороннего действия.

Балка задней подвески состоит из двух продольных рычагов, соединенных поперечиной U-образного сечения. Такое сечение обеспечивает соединителю (поперечине) большую жесткость на изгиб и меньшую — на кручение. Соединитель позволяет рычагам перемешаться относительно друг друга в небольших пределах. Рычаги выполнены из трубы переменного сечения, — это задает им необходимую жесткость. К заднему концу каждого рычага приварены кронштейны для крепления амортизатора, шита заднего тормозного механизма и оси ступицы колеса. Спереди рычаги балки закреплены болтами в съемных кронштейнах лонжеронов кузова. Подвижность рычагов обеспечивается резинометаллическими шарнирами (сайлент-блоками), запрессованными в передние концы рычагов.

Популярные статьи  Что значит FSI двигатель: особенности, ремонт, обслуживание

Нижняя проушина амортизатора крепится к кронштейну рычага балки. К кузову амортизатор прикреплен штоком с гайкой. Эластичность верхнего и нижнего соединений амортизатора обеспечивают подушка штока и резинометаллическая втулка, запрессованные в проушину. Шток амортизатора закрыт гофрированным кожухом, защищающим его от грязи и влаги. При «пробоях» подвески ход штока амортизатора ограничивается буфером хода сжатия, выполненным из эластичной пластмассы.

Пружина подвески своим нижним витком опирается на опорную чашку (стальная штампованная пластина, приваренную к корпусу амортизатора), а верхним — упирается в кузов через резиновую прокладку.

На фланце кронштейна рычага балки установлена ось ступицы заднего колеса (она крепится четырьмя болтами). Ступицу с запрессованным в нее двухрядным роликовым подшипником удерживает на оси специальная гайка. На гайке выполнен кольцевой буртик, который надежно стопорит гайку путем его замятия в проточку оси. Подшипник ступицы закрытого типа и не требует регулировки и смазки в процессе эксплуатации автомобиля.-

Пружина амортизатора задней подвески: 1 — пружина; 2 — резиновая прокладка; 3 — крышка кожуха; 4, 10 — подушка штока амортизатора; 5 — распорная втулка; 6 — кожух амортизатора; 7 — гайка ; 8 — пружинная шайба; 9 — опорная шайба; 11 — шток амортизатора; 12 — корпус амортизатора; 13 — нижняя опорная плашка пружины; 14 — гайка болта нижнего крепления амортизатора; 15 — проушина; 16 — болт нижнего крепления амортизатора; 17 — буфер хода сжатия

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

  • набор автомобильных ключей;
  • шлицевые и крестовые отвертки;
  • плоскогубцы;
  • вороток с удлинителем;
  • головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
  • молоток;
  • монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

  • выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
  • снимаем клемму с аккумулятора;
  • сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;
  • откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;

  • отсоединяем от карбюратора тягу газа, трос подсоса;
  • освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
  • скидываем шланг вакуумного усилителя тормозов;
  • отворачиваем четыре гайки крепления приемной трубы глушителя;

  • отсоединяем от головки высоковольтные провода;
  • снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
  • отсоединяем от карбюратора бензиновый шланг;
  • снимаем клапанную крышку, убираем ее в сторону;
  • откручиваем болт с гранями 13 мм крепления ГБЦ;

  • снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;
  • скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;

  • откручиваем гайки распредвала (ключ на 13), снимаем вал,
  • сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

  • чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
  • перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
  • чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;

  • установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;
  • болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;

  • распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);

  • после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;

  • перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;

  • после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;

  • совмещение меток распредвала указаны внизу на рисунке стрелками;

  • произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

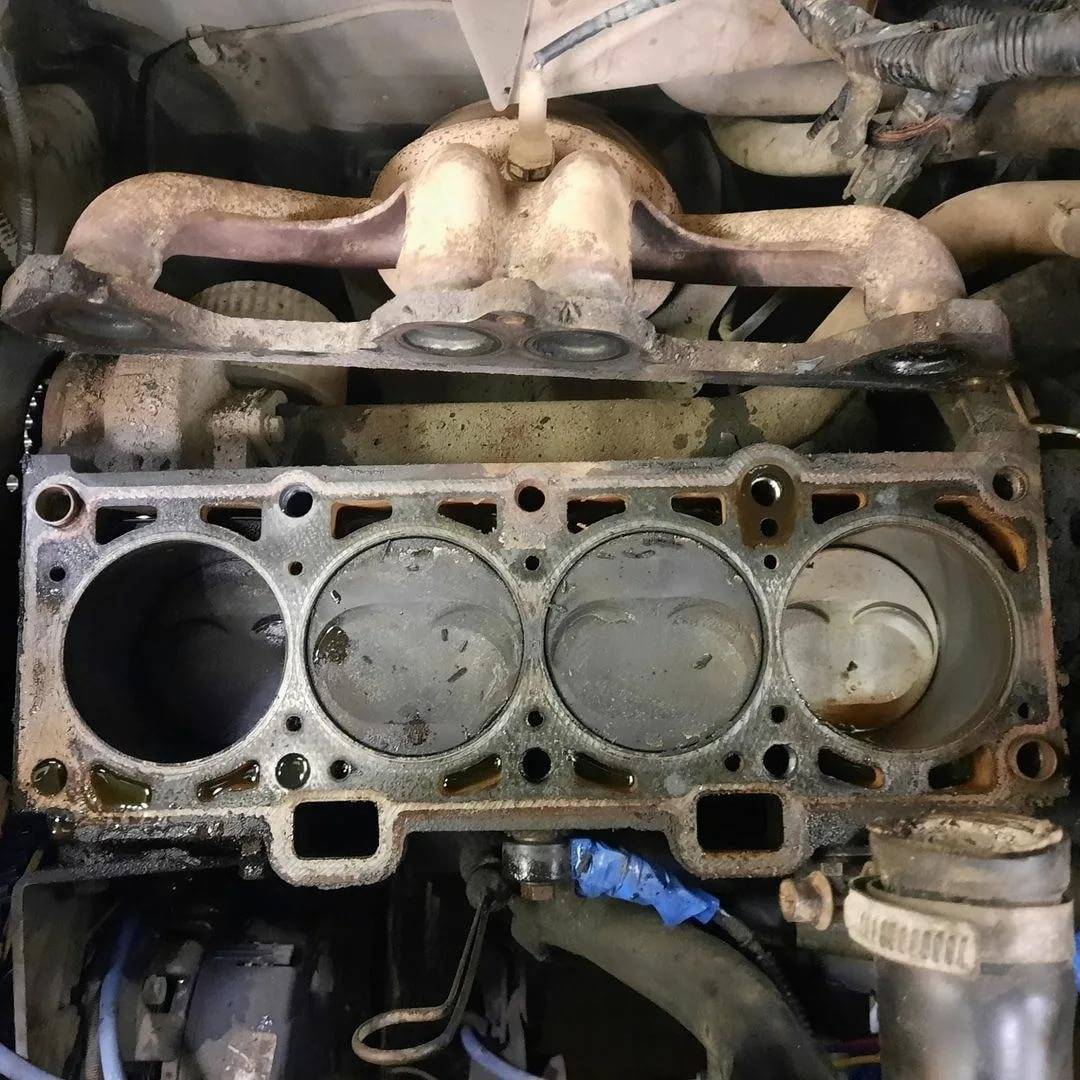

Чем грозит прогоревшая прокладка ГБЦ

Когда прогорела прокладка ГБЦ, последствия зависят от времени обнаружения неисправности и прекращения эксплуатации автомобиля. Если прокладка только прогорела, то можно обойтись минимальными потерями – заменой самой прокладки и сопутствующими работами. При движении с прогоревшей прокладкой возможны:

  1. сильный перегрев с деформацией головки, что приведет к ее замене, а это не дешево;
  2. заклинивание двигателя;
  3. порыв патрубков системы охлаждения из-за высокого давления горячих газов.

Последствиями заклинивания двигателя могут стать необходимость шлифовки или замены коленвала, замена вкладышей, шатунов или поршней. В худшем случае может понадобиться ремонт блока цилиндров.

Бывают случаи, когда за ночь, сквозь прогоревшую прокладку в цилиндр набирается тосол и при запуске случается гидравлический удар с деформацией головки, шатуна, поршня, коленвала. Если возникла необходимость запустить двигатель, продолжительное время стоявший с прогоревшей прокладкой, необходимо выкрутить свечи или форсунки (для дизелей) и прокрутить коленвал. Затем обратно вкрутить свечи и можно заводить. Описанная процедура поможет избежать гидроудара, а значит, сэкономит деньги и время на ремонт.

Учитывая последствия, которые настают после того как прогорает прокладка ГБЦ, в случае возникновения любого из приведенных признаков, следует безотлагательно обратиться к специалистам.

Мне нравится1Не нравится

Демонтаж головки блока цилиндров

Работы по демонтажу лучше всего проводить на подъемнике, эстакаде или загнав автомобиль в смотровую яму. Подготовка к снятию ГБЦ состоит из следующих этапов.

  1. Для начала необходимо снять аккумулятор и отсоединить высоковольтные провода зажигания.

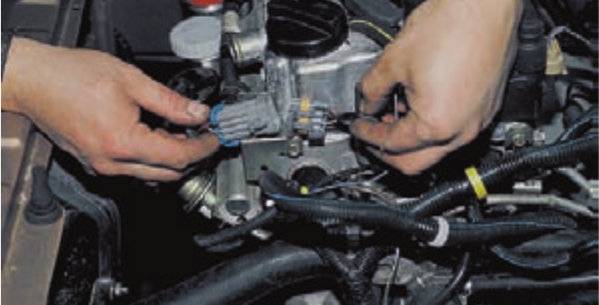

  2. Затем следует отсоединить датчики электронной системы управления двигателем.
  3. Далее необходимо слить все технические жидкости (охлаждающую жидкость, масло) в специально подготовленные емкости. Затем нужно отсоединить все трубопроводы топливных магистралей и системы охлаждения, подсоединенных к головке. При необходимости можно отметить места крепления маркером, чтобы при монтаже их не перепутать.

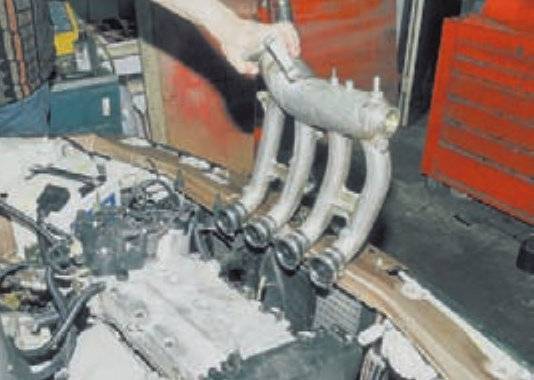

Дальше можно переходить к снятию самой ГБЦ. Для этого понадобится следующий набор инструментов: плоская и крестообразная отвертки, динамометрический ключ, кусачки, набор торцевых ключей, молоток, плоскогубцы. Также желательно производить эту процедуру вдвоем — вес ГБЦ таков, что одному достаточно тяжело вытащить ее из подкапотного пространства.

  1. Сначала необходимо снять декоративную крышку двигателя, также можно демонтировать защиту картера. Затем нужно снять защитный кожух ремня ГРМ и сам ремень. Также необходимо снять зубчатый шкив распределительного вала. В процессе можно проверить сальник распредвала на предмет течи.
  2. Затем с помощью ключа на 10 и плоской отвертки демонтируется крышка головки блока цилиндров (клапанная крышка).
  3. Далее с помощью торцевого ключа на 10 нужно открутить винты крепления ГБЦ к блоку цилиндров. Перед этим можно очистить их от накипи и нагара — это значительно облегчит процедуру. Предварительно винты нужно окрутить на 0,5-1,5 оборота, затем они откручиваются и вынимаются полностью вместе с шайбами.
  4. Затем ГБЦ вынимается из посадочного места. В этом случае может понадобиться напарник, так как из-за немалого веса и неудобства выемки в одиночку сделать это может быть затруднительно.

Рекомендуем: Разновидности, устройство и принцип работы ТНВД

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Популярные статьи  Ремонт сколов и трещин лобового стекла автомобиля

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену

Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока

Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

  • Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
  • Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.

Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5. 1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

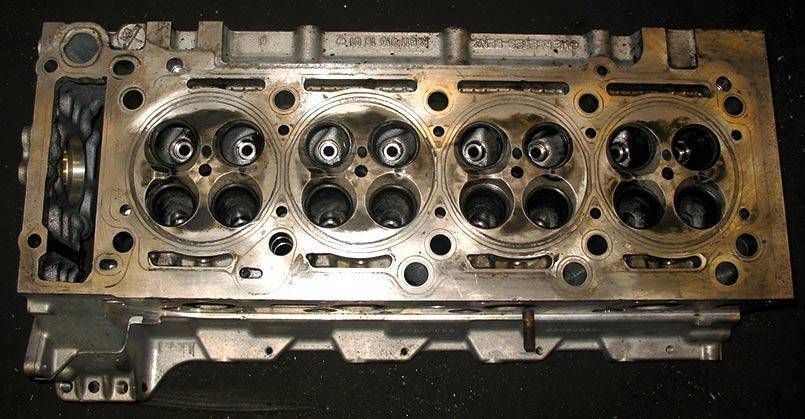

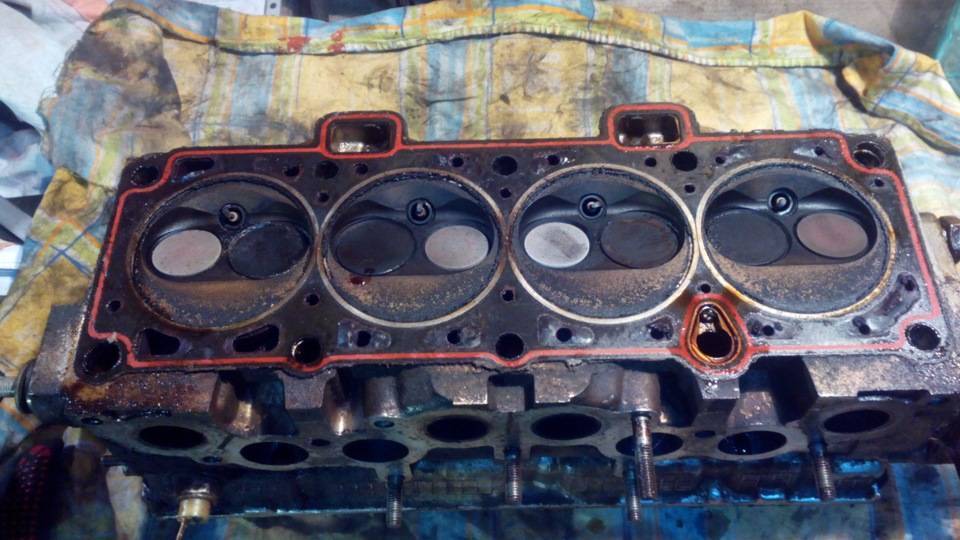

Проверка поверхности ГБЦ

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

Как провести замену?

Отечественные автомобили не совершенны, со временем можно заметить, что из-под прокладки подтекает масло. В таком случае просто необходимо производить замену. Конечно, можно попробовать затянуть болты покрепче, но вряд ли это поможет решить проблему. Если вы задаетесь вопросом о том, как поменять прокладку клапанной крышки на ваз 2114, то стоит действовать последовательно. С такой задачей, как замена прокладки клапанной крышки 2114, сможет справиться каждый.

Последовательность ваших действий должна быть следующей:

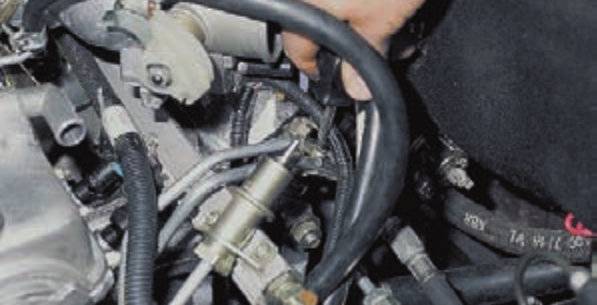

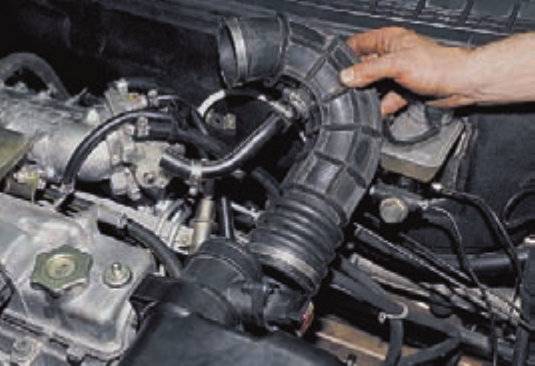

  1. Для начала потребуется ослабить хомуты, отсоединить шланги.

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

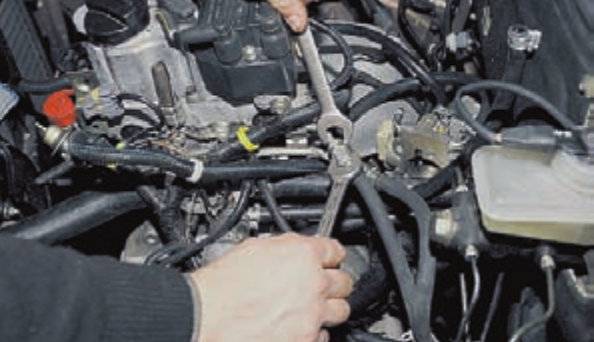

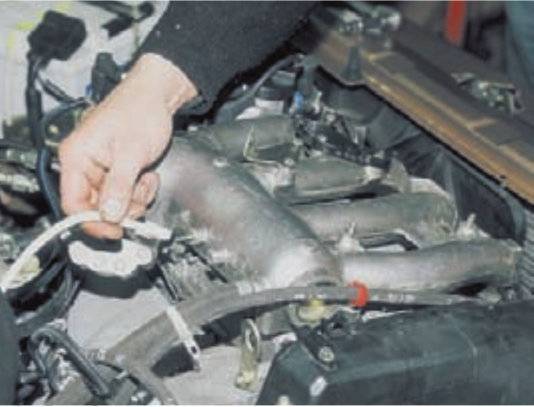

Отсоединение шлангов

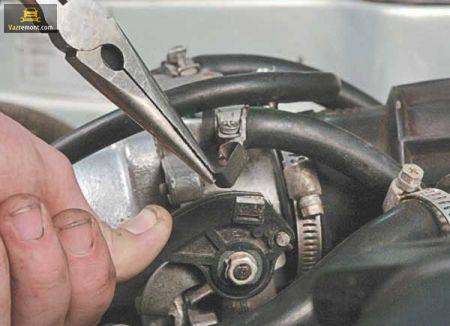

  1. Следующим шагом станет снятие стопорной пластины, снятие конца троса.

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

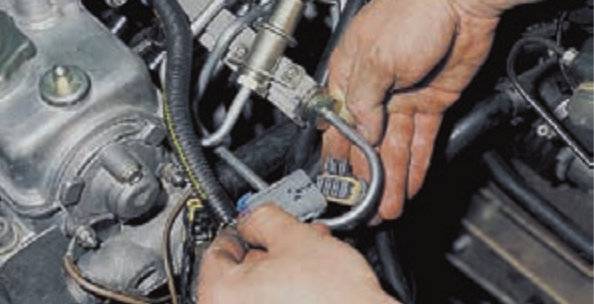

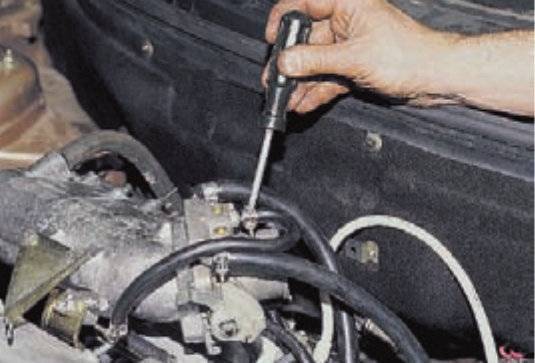

Снятие троса акселератора

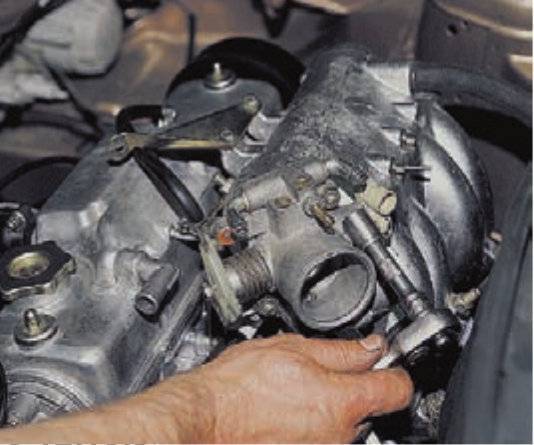

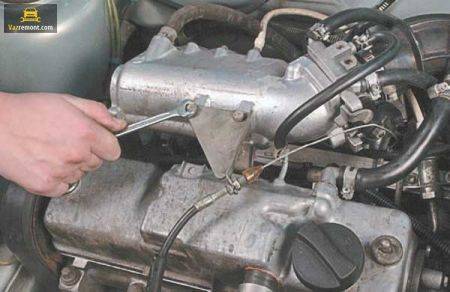

Потребуется открутить болты, которые позволяют закрутить кронштейн троса.

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

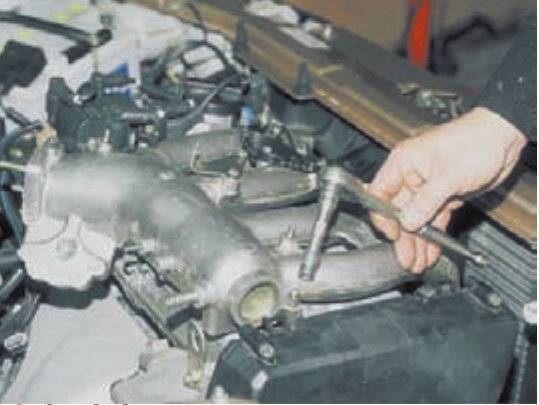

Снятие кронштейна

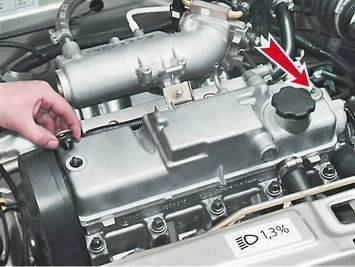

Вы увидите две гайки, которые также нужно будет открутить и снять, также как и резинки, которые используются для уплотнения.

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

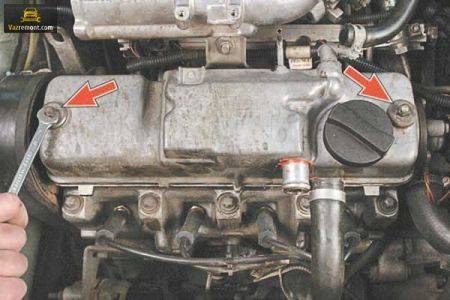

Откручиваем гайки крепления клапанной крышки

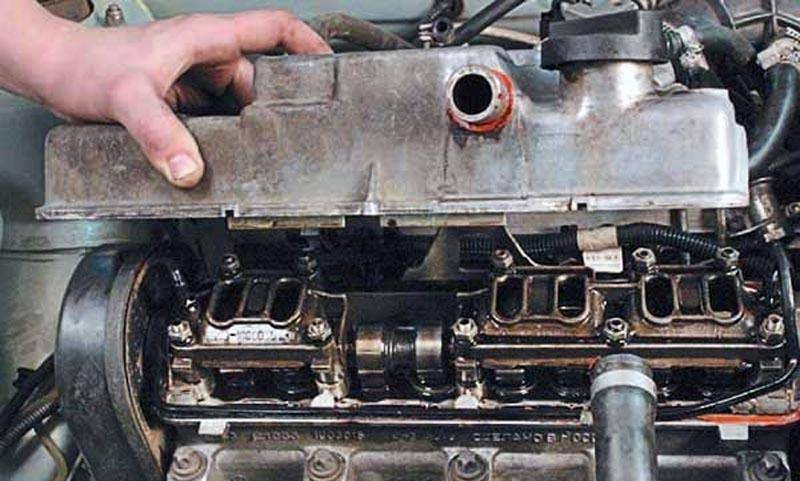

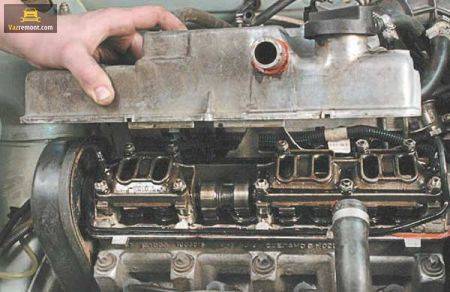

Можно снимать клапанную крышку.

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

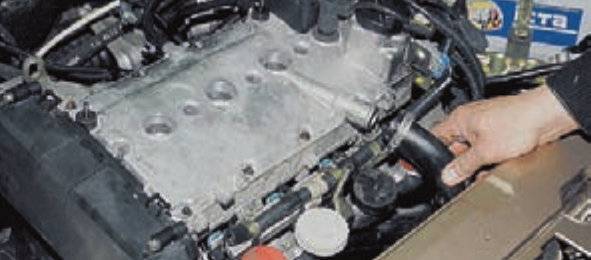

Снимаем клапанную крышку

Старая деталь снимается, а новая ставится.

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками
Новая прокладка

Требования к прокладке

Выбирая новую прокладку ГБЦ, необходимо учитывать предъявляемые к данному элементу требования. Как вы уже поняли, она выполняет очень важные задачи, потому от качества выбранной новой детали зависит работоспособность всего вашего автомобиля.

Требования к данному элементу следующие:

  • Прокладка должна быть упругой, устойчивой к деформации;
  • Элемент обязан обладать водонепроницаемости и маслонепроницаемостью;
  • Компонент обязательно должен быть устойчивым к воздействию горячих газов;
  • Не бояться химических воздействий;
  • Сохранять целостность и представленные выше характеристики в течение длительного периода эксплуатации.

Прогоревшая прокладка больше не способна нести в себе основные защитные функции, потому обязательно выполняется процедура замены.

Неисправности ведущие к повреждению прокладки ГБЦ

В случае пробития прокладки головки блока цилиндров, перед заменой ее на новую, важно понять причину, вызвавшую этот дефект. Иначе пробой может сразу же произойти и на новой идеально установленной и качественной прокладке ГБЦ

Ниже приведены наиболее распространенные причины, приводящие к выходу из строя прокладки ГБЦ. При обнаружении в своем авто одного или нескольких указанных условий до пробоя, вовремя устранив их, можно предотвратить выход из строя прокладки.

Перегрев мотора

Наиболее распространенной причиной пробоя прокладки ГБЦ является именно перегрев, особенно частые и резкие повышения температуры. Помимо того, что перегрев двигателя подвергает прокладку ГБЦ влиянию высоких температур, так это еще и ведет к резкому расширению алюминиевой головки, что может привести к ее разрушению. Даже если она не сломалась сразу, постоянные перегревы ослабляют металл и впоследствии она рано или поздно выйдет из строя.

Причины перегрева двигателя:

  • утечка жидкости из системы охлаждения;
  • не работает вентилятор радиатора;
  • сбой системы отвода отработанных газов;
  • засор в радиаторе;
  • неполадки в термостате;
  • неисправная помпа;
  • ослаблен ремень ГРМ;
  • давно не обслуживалась система охлаждения;
  • применение не того типа ОЖ;
  • крышка радиатора закрыта неплотно;
  • повреждение шланга радиатора.

Неправильное сгорание топливной смеси

Ранее воспламенение топливной смеси в камере сгорания также очень распространенная проблема. В нормальных условиях топливо сгорает равномерно. Однако детонация может быть нарушена из-за обедненной смеси, перегрева либо низкооктанового горючего.

Неправильное сгорание выражается детонацией либо ранним воспламенением. Первый возможен в случае медленно развивающегося воспламенения в цилиндре. Это ведет к тому, что возрастающее давление запускает второй фронт воспламенения на краю смеси, в итоге они сталкиваются и происходит детонация. Из-за ударной волны возникает внутренняя вибрация, что в итоге может привести к повреждениям мотора, в том числе прокладки ГБЦ.

Причины неправильного сгорания топлива:

  • обедненная топливная смесь;
  • плохо распространено топливо внутри камеры сгорания;
  • неправильно отрегулировано зажигание;
  • неисправности клапана EGR;
  • некачественное горючее.

Второй вариант – это опережающее зажигание. В этом случае весь процесс начинается до зажигания свечи. При этом также возникает два фронта возгорания, которые в итоге сталкиваются. Такая неисправность сопровождается звенящим звуком. Исходящий из моторного отсека легкий постукивающий шум – это легкая форма такого дефекта.

Причины:

  • нагар в камере сгорания;
  • перегрев выпускного клапана;
  • неисправная свеча зажигания;
  • неисправности в системе охлаждения;
  • недостаточная смазка мотора.

Горячие точки

Часто выход из строя прокладки ГБЦ обусловлен низким качеством материалов, из которых она изготовлена.

Особенности конструкций мотора некоторых моделей, ведут к образованию горячих точек. Например, выпускные отверстия расположены на маленьком расстоянии, в этом месте и будет зона горячих точек. Если эти отверстия на прокладке не будут дополнительно усилены, тогда она быстро выйдет из строя.

Некоторые виды прокладок ГБЦ уплотняют небольшие неровности поверхности, допущенные при производстве, а также защищают детали от коррозии. Однако в процессе установки могут возникнуть некоторые сложности, а именно:

  • повторно использовались старые болты;
  • у одного или нескольких болтов повреждена резьба;
  • болты недотянуты или перетянуты;
  • поверхность блока цилиндров перед установкой головки не очистили, либо очистили плохо;
  • нарушена последовательность затяжка болтов;
  • неправильно использовался герметик;
  • при очистке и шлифовке поверхностей блока применялись абразивные материалы.

Своевременное выявление условий, при которых может прогореть прокладка ГБЦ, поможет вам избежать дополнительных растрат на ее замену.

Замена седел клапанов

При прогаре седел и их разрушении, а также если сильно утоплены в тело головки («просажены») или подвергались неоднократной зенковке требуется их замена. Замена седел производится на фрезерном станке. Дефектное седло растачивается фрезой и удаляется из гнезда. Затем головку, согласно технологии, помещают в термопечь и нагревают до 120-150 градусов. Заготовки седел в виде колец помещают в жидкий азот для снижения их температуры до минус 40 град. Щипцами укладывают охлажденные кольца будущих седел в гнезда и легким постукиванием запрессовывают в тело головки. Дальнейшие операции по обработке фасок седел выполняются на специальном фрезерном станке или вручную набором фрез.

Самостоятельная замена, — что нужно учитывать?

Процесс по замене считается довольно простым, но нужно понимать, что провести работу не всегда удается гладко.

Именно поэтому при проведении работ стоит придерживаться простых советов, которые помогут вам избежать ошибок:

  1. При снятии крышки стоит промыть ее в скипидаре.
  2. Оптимальным решением будет использовать качественные прокладки.
  3. Все используемые детали должны быть чистыми, при проведении работ специалисты советуют протирать края деталей от имеющегося масла.
  4. При установке можно использовать герметик, он наносится на места стыков.
  5. После того, как замена будет завершена, нужно проверить уровень масла.
  6. Для проверки системы нужно запустить машину, повторный осмотр проведите после того, как совершите первую поездку.
  7. Паз под прокладкой должен вычищаться как можно тщательнее.

Замена форсунок автомобилей ВАЗ 2110–2112

Поломки форсунок вызывают перебои в подаче топлива в цилиндры и нарушение пропорций горючей смеси. Эти последствия отражаются на характере движения автомобиля, работе зажигания, расходе топлива, стабильности холостых оборотов и содержании СО в выхлопе.

Таблица: неисправности форсунок инжекторных двигателей

Неисправность Проявление неисправности Способ выявления и сопутствующие признаки неисправности
засорение (закоксовывание) сопла распылителя
  • большой расход бензина;
  • затруднённый запуск при низкой температуре;
  • ухудшение динамики.
осмотр и проверка снятой форсунки
разгерметизация клапана (форсунка течёт)
  • большой расход бензина;
  • двигатель «троит» или детонирует;
  • затруднённый запуск.
превышение нормы CO на 1–1,5% на каждую неисправную деталь
зависание клапана (клапан закрыт) двигатель «троит» отсутствие реакции работающего мотора на отключение электропитания форсунки
нестабильное зависание клапана
  • плавают обороты;
  • двигатель «троит».
  • отсутствие реакции работающего мотора на отключение электропитания форсунки;
  • замена детали заведомо исправной.

Для замены форсунок понадобится следующий инструмент:

  • рожковые ключи на 17 и на 13,
  • шестигранный ключ на 5,
  • торцевые ключи на 10 и на 13,
  • крестообразная отвёртка.

Чтобы добраться до этих деталей, следует снять топливную рейку. Последовательность демонтажа для восьми и шестнадцатиклапанных моторов различна.

Снятие топливной рейки восьмиклапанного двигателя ВАЗ-2111

  1. Отключите аккумулятор от корпуса автомобиля.
  2. Отсоедините вакуумную магистраль от регулятора давления топлива.
  3. Ослабьте штуцеры подачи и слива бензина, стравите давление. Открутите топливопроводы, запомните их положение.

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Ослабьте штуцеры подачи и слива бензина, стравите давление. Открутите топливопроводы

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Отсоедините электроразъём рейки

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Открутите и снимите кронштейн крепления подающей и сливной трубки

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Открутите крепления рейки

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

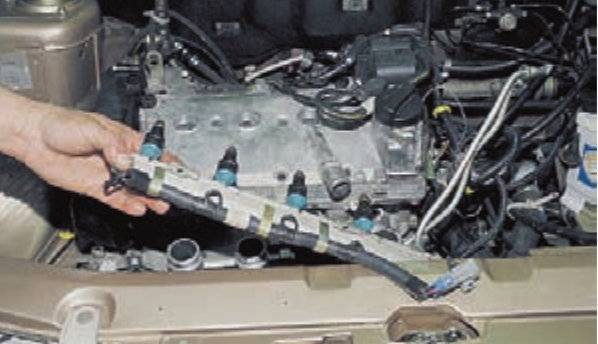

Потяните рейку, вытащите форсунки из мест посадки. Извлеките рейку

Владимир Бекренёв

bvy.su

Демонтаж топливной рейки двигателя ВАЗ-2112

  1. Отключите аккумуляторную батарею.
  2. Снимите защитный щиток двигателя.
  3. Отсоедините от свечей высоковольтные провода.
  4. Ослабьте хомуты воздушного и картерного шланга. Снимите воздушный шланг в сборе.

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Ослабьте хомуты воздушного и картерного шланга. Снимите воздушный шланг в сборе

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Отсоедините от дроссельного узла шланг вентиляции первого контура картера

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Ослабьте крепление, выведите тросик заслонки из кронштейна

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Открутите крепления дроссельного узла

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Отсоедините от ресивера шланг электропневмоклапана

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Отсоедините шланг вакуумного усилителя

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Отверните крепления ресивера

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Ослабьте хомуты впускного коллектора

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Снимите ресивер, закройте отверстия коллектора пробками

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Отсоедините от крышки головки блока цилиндров шланг картерной вентиляции

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Отверните крепление, снимите направляющую трубку указателя масляного уровня

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Отсоедините электрический разъём топливной рейки

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

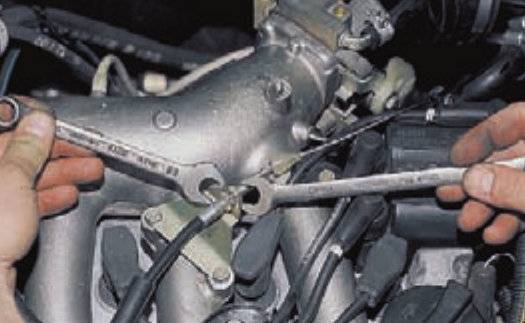

Открутите штуцеры, отсоедините шланги подачи и слива топлива

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Отверните крепление, снимите кронштейн трубок подачи и слива топлива

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Отверните шестигранником винты крепления топливной рейки

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Снимите топливную рейку в сборе

Снятие деталей

Форсунки можно снять и заменить после того, как демонтирована топливная рейка.

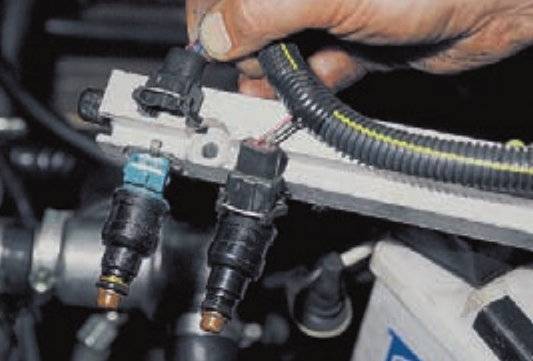

  1. Сожмите фиксирующую пружину, отсоедините электрический разъём каждой форсунки.

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Сожмите фиксирующую пружину, отсоедините электрический разъём каждой форсунки

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Сдвиньте и снимите фиксатор положения форсунки на топливной рейке

Прокладка ГБЦ ВАЗ 2114: замена прокладки своими руками

Покачивая, вытащите форсунку. Снимите все форсунки, требующие замены

Установку новых форсунок, топливной рейки и других демонтированных деталей произведите в обратной последовательности.

Не используйте бывшие в употреблении резинки форсунок, установите новые, предварительно смазав моторным маслом.

При необходимости замените уплотнительные кольца топливных трубок.

Как узнать что пробита прокладка ГБЦ

Как узнать что пробита прокладка ГБЦ Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.

Для проверки целостности прокладки необходимо выполнить одно из следующих действий:

При запущенном двигателе визуально осмотреть, не идет ли дым из щели между ГБЦ и БЦ. Также послушать, не доносятся ли оттуда громкие звенящие звуки, которых до этого не было.

Осмотреть поверхности крышек радиатора и расширительного бачка системы охлаждения, а также горловины для заливки масла в двигатель. Для этого их нужно просто открутить и визуально осмотреть. В случае, если антифриз попал в двигатель, то на крышке масляной горловины будет эмульсия рыжеватого цвета. Если же масло попало в антифриз, то на крышках радиатора или расширительного бачка будут маслянистые отложения.

Убедиться, что из выхлопной трубы не идет белый дым (на самом деле это пар). Если он есть — значит, велика вероятность прогара прокладки. Особенно, если выхлопной дым имеет сладковатый запах (в случае, если вы в качестве охлаждающей жидкости используете антифриз, а не обычную воду). Параллельно с этим обычно уровень ОЖ в радиаторе падает. Это косвенный признак упомянутой неисправности.

Проверить, поступают ли выхлопные газы в систему охлаждения. Это можно сделать двумя способами — визуально и с помощью подручных средств. В первом случае достаточно открутить крышку радиатора или расширительного бачка и посмотреть, нет ли там интенсивного бурления. Однако даже если интенсивных “гейзеров” там не наблюдается, необходимо воспользоваться подручными средствами. Чаще всего для этого используют банальный презерватив.

Как проверить прокладку ГБЦ с помощью презерватива

Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок, необходимо запустить двигатель и дать ему поработать несколько минут на оборотах , если он начал наполняться выхлопными газами — это значит, что пробита прокладка ГБЦ.

Проверка прокладки бутылкой

Еще один метод, как определить, пробита ли прокладка ГБЦ, часто используют на грузовых машинах. Для этого достаточно иметь небольшую бутылку с водой (например, объемом 0,5 литра). Как правило, на расширительных бачках имеется сапун (трубка, с помощью которой поддерживается одинаковое с атмосферным давлением в закрытой емкости). Метод очень прост. При заведенном двигателе необходимо конец сапуна поместить в емкость с водой. В случае, если прокладка пробита, то из трубки начнут выходить пузырьки воздуха. Если их нет — значит, с прокладкой все в порядке. Если при этом из сапуна начала появляться охлаждающая жидкость — это также означает, что с прокладкой все в порядке.

Два описанных выше метода подходят для диагностики неисправности, когда выхлопные газы прорываются в рубашку охлаждения. Эти методы очень действенны и используются автомобилистами уже десятки лет.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
