Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Этапы чистки

При полном засорении системы продува картера можно заметит очень неприятные симптомы. К таковым относятся:

  • понижается мощность мотора;
  • рост уровня расхода топлива, который особенно заметен при городском режиме передвижения;
  • периодическое пропадание педали акселератора;
  • заметны небольшие выделения капель масла на прокладке и манжетах корпуса картера мотора.

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправностиУстранить засоры и почистить систему вентиляции можно посредством использования нескольких методов.

Например, в первую очередь, рекомендуется проверить состояние всех рабочих элементов маслоотделителя и клапана на наличие разнообразных отложения продуктов сгорания. Даже в том случае, если незаметно никаких накоплений, провести небольшую чистку не помешает.

Если после этого симптомы засорения не исчезнут, придется промыть шток заслонки

Специалисты обращают внимание на то, что после промывки заслонку необходимо тщательно насухо вытереть. Ее ни в коем случае нельзя смазывать. Чистка системы вентиляции картера проводится такой последовательно действий:

Чистка системы вентиляции картера проводится такой последовательно действий:

  1. Снять крышку головки блока.
  2. Изъять все сетки, расположенные в крышке головка блока цилиндров.
  3. Промыть все сетки, корпус маслоотделителя и крышку головки БЦ. Для этого можно использовать керосин. Необходимо следить за тем, чтобы керосин не остался в картере. Если этого не удалось избежать, придется провести полную замену масла картера.
  4. Установить сетки посредством их аккуратного проворачивания в крышке. С одной стороны сетки должны упираться в выступ на крышке картера, а с другой — было видно отверстие на корпусе маслоотделителя.
  5. Закрутить крепежные болты.
  6. Проверить, в каком состоянии находятся прокладки крышки СВК. Если заметен их износ или засорение, прокладки необходимо заменить.
  7. Установить крышку на головку блока цилиндров.

Для самостоятельного выполнения этой работы необходимо иметь подходящие инструменты. К ним относятся:

  1. Ядро. С его помощью проводится проверка каналов на присутствие на их стенках отложений или засоров.
  2. Штанга с высоким показателем гибкости. Посредством ее использования облегчается доступ в труднодоступные участки системы, расположенные горизонтально.
  3. Машина щеточная. Если ее нет в наличии, для удаления отложений и засоров не менее результативно можно использовать ручную щетку.
  4. Канальный пробойник. С его помощью можно упростить удаление засоров. Для создания пробойников можно применять кирпич или любой строительный мусор.

Если говорить о периодичности очистки системы картерной вентиляции, она зависит от системы двигателя. Оптимальный срок очистки составляет 1 раз на протяжении 6 — 7 месяцев. При частой эксплуатации транспортного средства, срок необходимо уменьшить до 4 — 5 месяцев.

Ориентиром на необходимость проведения чистки служат в первую очередь фильтры тонкой очистки топлива. Как только на их стенках станут заметны загрязнения или отложения, пора приступать к проведению чистки СВК.

Зачем регулярно проверять клапан принудительной вентиляции картера

Клапан принудительной вентиляции картера (PCV), отводит отработанные газы из картера двигателя, перенаправляя их обратно во впускной канал.

Вы даже не представляете, насколько важно его регулярное техническое обслуживание, так как неисправный клапан PCV может нарушить работу двигателя и внутренних компонентов. Если он блокируется или забивается, давление в картере увеличивается до уровня, который приводит к утечкам, а соответственно и повышенному расходу масла. Если он блокируется или забивается, давление в картере увеличивается до уровня, который приводит к утечкам, а соответственно и повышенному расходу масла

Если он блокируется или забивается, давление в картере увеличивается до уровня, который приводит к утечкам, а соответственно и повышенному расходу масла.

Также неработающая система вентиляции, приводит к накоплению нагара на впускных клапанах.

Если клапан PCV или шланги заблокированы, из-за повышенного давления масло из картера будет выталкиваться в камеры сгорания, что приведет к сгоранию масла в цилиндрах и синем выхлопным газам.

Большинство клапанов PCV изготовлены из пластика с пружиной внутри.

Как вы можете себе представить, любой пластик изнашивается через 10 лет, а тем более установленный таком горячем месте, как блок двигателя.

Обслуживание клапана PCV не трудная задача, но иногда доступ к нему может быть затруднён, в зависимости от конструкции двигателя.

Обычно он расположен на крышке головки блока, не далеко от горловины для заливки масла.

Иногда на более новых автомобилях с турбонаддувом клапан PCV расположен внутри шланга и его будет довольно трудно найти.

Негативные факторы нерабочей системы вентиляции

Не функционирующая система принудительной вентиляции картера, влияет на работу всего двигателя, а в частности:

— повышение давления в картере двигателя

— повреждения сальников или прокладок

— утечки моторного масла

— увеличение потребления масла

— влага и отложения в картере

— скачки оборотов двигателя, и возможно черный дым

— обеднённая воздушно-топливная смесь

— наличие моторного масла в клапане или шланге вентиляции картера

— жёсткий запуск двигателя

— загорается индикатор «ЧЕК»

— грубая работа двигателя на холостом ходу

— пропуски двигателя на холостом ходу

Как видите, обслуживание клапана PCV важнее, чем вы думаете.

Как проверить, не сломан ли клапан PCV?

Есть несколько способов проверить, рабочий ли клапан PCV, как визуально осмотрев его, так и не снимая с автомобиля.

Откройте масляную крышку при работающем двигателе

Этот метод хорош тем, что вы можете диагностировать неисправный клапан PCV, не извлекая его. Дайте двигателю поработать на холостом ходу и снимите крышку заливки масла.

Если вы чувствуете, что масляная крышка всасывается в двигатель, и её трудно снять, у вас слишком много вакуума внутри картера, что скорее всего, вызвано неисправным клапаном PCV.

Если вы снимаете масляную крышку и чувствуете, что она отрывается от двигателя, у вас слишком высокое давление, а это часто вызвано плохим клапаном PCV. (Однако это также может быть вызвано другими проблемами, такими как изношенные поршневые кольца, но намного дешевле сначала проверить клапан PCV).

Визуально проверьте клапан PCV и пружину

Если вы чувствуете, что у вас слишком много вакуума или слишком высокое давление внутри клапана PCV, но вы не можете обнаружить утечки. Снимите клапан PCV с вашего автомобиля и проверьте его визуально, чтобы увидеть, нет ли каких-либо повреждений на клапане или пружине.

Проверьте, целостность шлангов

Иногда, когда шланги изнашиваются, они могут полопаться, что приведет к увеличению расхода масла и повышению давления внутри картера.

Общие коды неисправностей, связанные с клапаном PCV

При неисправности клапана PCV появляются некоторые распространенные коды неисправностей. Помните, если вы видите эти коды неисправностей, это 100% что система вентиляции картера вышла из строя. Конечно эти коды могут быть связанны и с другими вещами, но всегда лучше начать с клапана.

Популярные статьи  Как перетянуть обшивку потолка автомобиля

P052E — функционирование клапана вентиляции картера

P0171 — обеднённая воздушно-топливная смесь

P0300 — случайные / множественные пропуски зажигания (воспламенения) в цилиндре

P053A — подогреватель сапуна вентиляции картера — обрыв цепи.

Источник

Конструкция вентиляционной системы картера

На разных моторах, которые производятся различными производителями, описываемая система характеризуется собственной конструкцией. При этом в каждой из таких систем в любом случае имеется несколько общих компонентов. К ним относят:

  • клапан вентиляции;
  • маслоотделитель;
  • воздушные патрубки.

Клапан необходим для корректирования давления газов, которые заходят во впускной коллектор. Если их разрежение является существенным, клапан переходит в закрытый режим, если несущественным – в открытый.

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Маслоотделитель, которым располагает система, снижает явление формирования сажи в камере сгорания за счет того, что не позволяет масляным парам проникать в нее. От газов масло может отделяться по двум схемам:

  • циклической;
  • лабиринтной.

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

В первом случае говорят о маслоотделителе центробежного вида. Такая система предполагает, что газы вращаются в ней, и это приводит к оседанию масла на стенках устройства, а затем и его стеканию в картер. А вот лабиринтный механизм действует иначе. В нем картерные газы замедляют свое движение, благодаря чему и происходит осаждение масла.

Двигатели внутреннего сгорания наших дней, как правило, оснащаются комбинированными системами отделения масла. В них лабиринтное устройство монтируется после циклического. Это обеспечивает отсутствие турбулентности газов. Подобная система на данный момент без преувеличений идеальна.

Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя

Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия

В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности
Манометр

После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.

Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту

Расход картерных газов в машинах с дизельным двигателем
Мощность двигателя от 280 до 450 литров
Объемный расход картерных газов на режиме холостого хода 4-120 л/мин
Объемный расход в режиме номинальной мощности 140-130 л/мин
Массовый расход в режиме холостого хода 0,7-5 г/ч
Массовый расход на режиме номинальной мощности 5-10 г/ч

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

  • Часы с секундной стрелкой или секундомер.
  • Большое ведро или таз.
  • Садовый шланг длиной не менее 1,5 метров.
  • Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру

Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин

Процедура очистки вентиляции

Чистка же вентиляции картера проводится следующим образом:

  • открываем капот и отсоединяем АБК-клеммы (это необходимо для того, чтобы работа по читке прошла безопасно);
  • аккуратно снимаем патрубок, который идёт к воздухосборнику;
  • теперь требуется открутить саморез, после чего удалить кожух от дроссельной заслонки (саморез после снятия патрубка будет на виду, поэтому его открутить не составит труда);
  • отсоединяем форсунки, а затем отодвигаем кабель, где находятся разъёмы, в сторону;
  • откручиваем болты, крепления, которые держат щуп и верхнюю часть кронштейна, отвечающего за нахождение впускного коллектора;
  • вынимаем трубку, расположенную в масломерном щупе, из мотора – делать это необходимо строго из положения «вверх»;
  • теперь следует удалить рамповую крышку, которая закрывает форсунки и их разъёмы (чтобы не возникло трудностей, манипуляция проводится резким движением).

Первая часть «процедуры» выполнена.

Теперь приступаем ко второй:

отсоединяем от рампы топливопровод (важно заметить, что на разных марках автомобилей его соединение различно); делаем хомут от заслонки чуть слабее, после чего аккуратно его удаляем; таким же способом требуется снять патрубок со штуцера (так как штуцер пластмассовый, это делается крайне аккуратно); отсоединяем все ХХ-разъёмы; снимаем дроссельный трос от заслонки, который будет препятствовать чистке; проводим разъединение байонетного соединения от вытащенного из двигателя «хобота»; удаляем крышку от колодцев, предназначенных для свечей; снимаем клапанный шланг, после чего выкручиваем 4 болта, расположенных на верхней части коллектора; теперь следует чуть ослабить, но не полностью снять нижние болты (их 5 штук), а затем вынимаем коллектор; слегка отсоединяем хомуты, после чего удаляем вентиляционные шланги от маслоотделительной коробки; выкручиваем оставшиеся болты, а затем разъединяем блок мотора и маслоотделитель. Всё – подготовительный этап работ полностью завершён. Теперь можно приступать к удалению замазки, а также чистке и мойке полости маслоотделителя

Мыть его следует до тех пор, пока смолы полностью не пропадут с его основания

Теперь можно приступать к удалению замазки, а также чистке и мойке полости маслоотделителя. Мыть его следует до тех пор, пока смолы полностью не пропадут с его основания

Всё – подготовительный этап работ полностью завершён. Теперь можно приступать к удалению замазки, а также чистке и мойке полости маслоотделителя. Мыть его следует до тех пор, пока смолы полностью не пропадут с его основания.

После очистки проверяем шланги, расположенные на пламегасителе и картерной вентиляции. Если дроссельная заслонка грязная, её также следует промыть.

Картерные газы — как работает система вентиляции с клапаном PCV

Состояние масла, а значит и ресурс мотора, зависят от работы системы вентиляции картерных газов. Двигатели отечественных автомобилей и иномарок, в которых не работает вся система или один из элементов, функционируют  в очень тяжелом режиме и нередко выходят из строя. Прочитав статью, вы узнаете, как работает эта система, почему она настолько важна, каким образом проверять и ремонтировать ее.

Вентиляция картерных газов двигателя

При работе двигателя часть газов из камеры сгорания проходит сквозь компрессионные кольца и попадает в картерное пространство. Эти газы состоят из продуктов сгорания топливовоздушной смеси и недогоревшего горючего. Прорываясь в картерное пространство, они увеличивают давление в системе смазки. Это может привести к выдавливанию сальников и сильному падению уровня масла.

Прорвавшиеся в картер газы еще сильней нагревают масло, ведь их температура нередко достигает тысячи градусов. Помимо этого они вступают с маслом в различные химические реакции, ухудшая его характеристики. Во время таких реакций образуются смолистые вещества, различные соли и другие элементы, которые негативно влияют на состояние трущихся деталей двигателя. Поэтому вентиляция картерных газов крайне необходима, ведь она позволяет многократно увеличить ресурс двигателя.

Популярные статьи  Охлаждение турбины дизельного двигателя

Как работает система вентиляции картерных газов

До 1961 года во всех странах, производящих автомобили, картерные газы уходили в атмосферу. После 1961 года сначала в США, потом и повсеместно, начали использовать дожигание картерных газов.

Для этого их подавали во впускной коллектор, откуда они поступали в камеру сгорания. Такой подход позволил в десятки раз снизить токсичность автомобилей. В такой системе для удаления картерных газов используют эффект Вентури – чем выше скорость поступления воздуха, тем сильней разряжение в системе вентиляции картерных газов. Если не обеспечить приток воздуха в систему, то масло начнет сильно испаряться и окисляться, в результате чего его характеристики резко снизятся. Поэтому на автомобили начали устанавливать клапан, который при сильном снижении давления перекрывает выход картерных газов. Когда давление превышает оптимальное значение, он снова открывается и, картерные газы уходят во впускной коллектор.

Существуют два типа систем вентиляции картерных газов с использованием заборного воздуха:

  • система, в которой входящие и выходящие шланги подключены к воздушному патрубку, соединяющему воздушный фильтр и дроссельную заслонку напрямую;
  • система, в которой напрямую к воздуховоду подключен только выходящий патрубок, а входящий воздух поступает через клапан, регулирующий давление в картере.

В первой системе баланс между разряжением на выходе и подачей воздуха на входе обеспечивают правильно подобранные сечения трубок и положение дроссельной заслонки. Во второй системе баланс обеспечивает золотник (он же PCV-клапан), который открывается при снижении давления ниже оптимального.

В любой системе вентиляции картерных газов должен быть установлен маслоуловитель. В противном случае капельки масла будут попадать в дроссельную заслонку, затем в камеру сгорания, меняя режим горения топлива. Маслоуловители бывают различных типов. Общая черта в том, что они отделяют капельки масла от картерных газов и возвращают их в двигатель.

Диагностика и ремонт системы вентиляции картерных газов

Все неисправности системы связаны с загрязнением трубок или ослаблением пружины клапана. Для проверки системы сделайте следующее.

Прогрейте двигатель до рабочей температуры, снимите крышку с заливной горловины клапанной крышки. Положите ладонь на заливную горловину и несколько раз нажмите на педаль газа или ручку дроссельной заслонки/регулятора подачи топлива ТНВД, чтобы поднять обороты двигателя до 2-2,5 тысяч в минуту. Если рука ощущает увеличение давления во время набора оборотов, система вентиляции картера неисправна. Если давление не возрастает, но есть подозрение на неправильную работу системы, заглушите двигатель и дайте ему остыть.

После этого снимите клапан PCV. Подуйте в него сначала с одной, затем с другой стороны. Исправный клапан пропускает воздух только в одну сторону. Если клапан пропускает воздух в обе стороны или не пропускает ни в одну, его необходимо заменить. Одновременно с этим желательно снять все трубки системы, промыть их керосином, затем просушить сжатым воздухом.  После этого желательно прочистить все металлические патрубки системы. Во время этой работы старайтесь не ронять грязь внутрь двигателя. После прочистки системы желательно заменить масло.

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!

Снятие: 1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.

2) Теперь выпускной коллектор снимите с крышки ГБЦ, он крепится на болтах и кстати, когда Вы его снимите, замените все уплотнительные кольца, во-первых они стоят не дорого и во-вторых после замены, Вы будете 100% уверены в том, что воздух нигде пропускать коллектор не будет, так как кольца то новые будут стоять, более подробно как это сделать, Вы можете вычитать в статье под названием: «Замена ресивера на 16 клапанном автомобиле».

3) Затем приступайте к снятию шлангов, они держаться за счёт хомутов, хомуты ослабляются при помощи отвёртки или гаечных ключей если отвёрткой не удобно работать, все хомуты которые Вам нужно будет ослабить и все шланги которые Вам нужно будет снять, Вы можете увидеть на фотографиях чуть ниже:

Примечание! Снятые шланги промойте при помощи бензина или керосина, потом их нужно просушить на солнце и если есть возможность, то ещё продуйте сжатым воздухом их (Компрессором например), перед установкой убедитесь что шланги сухие, при необходимости вытрете их на сухо при помощи тряпки и кстати, все те места куда шланги подсоединяются, тоже тряпочкой аккуратно прочистите и удалите всю грязь с них!

4) Когда всё будет закончено, снимите крышку с Головки Блока Цилиндров, она крепится на пятнадцати болтах, данные болты выкручиваются торцевым ключом или накидной головкой и воротком «на 8», потом отвёрткой крышка отделяется от ГБЦ и снимается с автомобиля, удобней всего её отделять от ГБЦ в тех местах, где специальные выступы есть для этого, один из таких выступах указан синей стрелкой.

5) После того как крышка ГБЦ у Вас будет на руках, гаечным ключом или накидным, отверните шесть болтов которые сепаратор крепят к ней (Несколько болтов указано на большом фото) и отсоедините его от крышки (см. маленькое фото).

Примечание! Данный сепаратор является неотъемлемой частью системы вентиляции картерных газов, в нём есть такая деталь как маслоотражатель, чтобы его вытащить, сжать боковые фиксаторы будет нужно при помощи пассатижей (см. фото 1,2), на маслоотражатели будет установлено резиновое уплотнительное кольцо, его подцепив отвёрткой, тоже снять нужно (см. фото 3,4) и заменить его на новое, если такое кольцо трудной найти в автомагазинах, тогда разрешается не менять его если оно будет в нормальном состоянии, а именно: Оно не должно быть сильно обжато, резина не должна загрубеть и потерять свою эластичность, а так же на кольце не должно быть трещин и другого рода повреждений!

Популярные статьи  Двигатель «закипел»: что делать водителю

Установка: Установка всех деталей производится в обратном порядке снятию, но перед установкой, всё промойте тщательно бензином или керосином, к самой крышке ГБЦ это тоже относится, на ней не должно быть грязи, а так же зачистите от старого герметика (Отвёрткой или мелкозернистой шкуркой) поверхность куда крышка ГБЦ устанавливается, после зачистки, обезжирьте её и нанесите новый герметик, так как это показано на маленьком фото ниже:

Дополнительный видео-ролик: Интересный ролик, который немного даст Вам дополнительной информации по системе вентиляции картерных газов, расположен чуть ниже:

Источник

Дешево и сердито, но функционально

Многих водителей, которые уже успели изготовить маслоотделитель картерных газов самостоятельно, приятно удивляет цена. В некоторых случаях она практически равна нулю. Возможно, умельцы обходятся подручными средствами, которые находят в собственном гараже. Но даже если ничего подходящего нет в наличии, цена маслоотделителя картерных газов невысока, так как все детали из рассмотренной выше инструкции стоят дешево.

В Интернете можно найти много способов изготовления самодельного устройства, для которого применяются разные материалы. Однако все делается по вышеописанной схеме. Различия могут касаться в применении дополнительных элементов или замене пластиковых патрубков на металлические штуцеры, которые вкручиваются в крышку маслоотделителя.

При этом отмечается положительная тенденция в работе двигателя. Масло больше не скапливается, а значит, можно продолжительное время ездить без проблем. Однако не стоит забывать заглядывать под капот автомобиля и проверять состояние устройства.

Какие бывают неисправности клапана?

Наличие неисправности можно определить по характерным признакам.

  1. Разбрызгивание масла и его увеличенный расход.
  2. Загрязнение фильтра.
  3. Двигатель не запускается на полную мощность или можно услышать тонкий свист двигателя.

Основные неисправности.

  1. Клапан и мембрана – загрязнены.
  2. Вытяжные отверстия и патрубки – загрязнены.
  3. Износилась и расплющилась мембрана.

Картерные газы обычно полностью не освобождаются от масла в маслоочистителе. Все составные части системы – мембраны, патрубки, клапаны загрязняются и забиваются масляной сажей. Если водитель не находит время почистить их, то увеличивается картерное давление. Появляется жесткий запах, гарь и копоть при работающем моторе. Можно заметить, что увеличивается расход масла. Когда клапан выходит из строя, увеличивается давление масла, и оно выталкивается через уплотнения и прокладки.

Износ клапана также характеризуется уменьшение мощности двигателя. В этом случае, давление в системе выхлопа увеличивается или даже останавливается работа ДВС полностью. Если поврежденный клапан полностью не перекрывается мембраной, то кислород, попадая в камеру сгорания, поможет двигателю выйти из строя.

Принцип работы нагнетателя давления масла

Двигатель ВАЗ-2170 также, как и все остальные моторы этой серии, оснащён вихревым масляным насосом шестерёночного типа. Вращение шестерёнок, осуществляющееся приводом от коленчатого вала, создаёт турбулентный (вихревой) поток, который всасывая масло в рабочую камеру, далее отправляет его в путешествие по всей системе смазки.

Этот агрегат имеет такое же устройство, как и все моторы автомобилей с передним приводом ВАЗ. Поэтому говоря о любом из них, можно быть уверенным, что и на остальных двигателях этот аппарат такой же.

Возможные неисправности масляного насоса «Приоры»

Существует несколько основных неисправностей этого важного агрегата

  • износ шестерёнок;
  • износ пружины редукционного клапана;
  • повреждение корпуса насоса.

В первых двух случаях можно провести ремонт и вернуть нагнетатель давления на место. А вот в последнем проще провести замену агрегата целиком. Это даст уверенность в том, что система смазки будет работать в нормальном режиме, и замена масляного нагнетателя в ближайшее время не понадобится.

Признаки неисправности агрегата «Приоры»

Первой и самой заметной приметой такой поломки является сигнал контрольной лампы на панели приборов. Если после запуска двигателя она не погасла, значит либо нет достаточного давления в системе смазки, либо неисправен датчик.

Поэтому при малейшем сомнении нужно заняться проверкой состояния всех узлов. В первую очередь заменить датчик на исправный и запустить мотор. Это несложная процедура, он находится в головке блока. На 16 клапанном двигателе – сверху над термостатом. На 8 клапанном над коллектором в районе первого цилиндра.

Если лампочка продолжает гореть после того, как произведена замена датчика, масляный насос «Приоры» нужно заменять или ремонтировать.

Способы проверки картерных газов

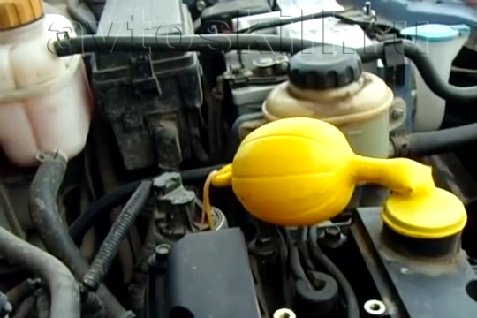

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

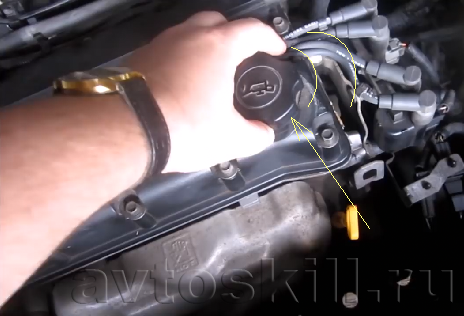

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

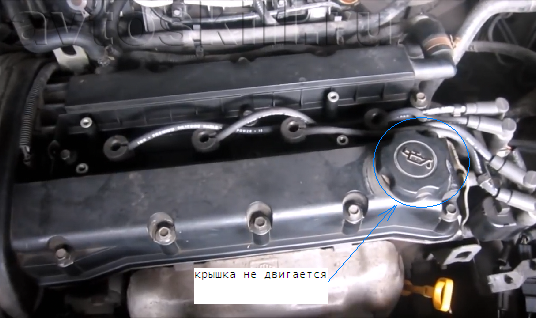

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
