Замена ремня ГРМ ВАЗ 2110, 2111 и 2112 (на 8 и 16кл. двигателях)

Заметили, что на ВАЗ 2110 съедает ремень ГРМ? Причина может быть в износе роликов или ремне ГРМ. Замена ремня привода газораспределительного механизма (ГРМ) должна произодвится раз в 75 000км. пробега на двигателях ВАЗ-2110 и ВАЗ-2111 и раз в 45 000км. на ВАЗ-2112. Регулярно проверяйте состояние ремня ГРМ на наличие следов износа зубчатой поверхности, трещин, подрезов, складок или отслоения ткани от резины. В случе обнаружения дефектов следует заменить ремень как можно скорее. А Вы знаете, как сделать это своими руками?

Снятие и установка ремня ГРМ на двигателях ВАЗ-2110 и ВАЗ-2111

1. Отвернуть два болта сбоку, используя ключ «на 10».
2. Отвернуть один болт в центре.
3. Снять крышку ГРМ.
4. Схема привода распределительного вала.

Установить поршень первого цилиндра в положение ВМТ такта сжатия:

1. Повернуть коленвал по часовой стрелке за болт крепления шкива с помощью головки «на 19».
2. Совмещая метки на зубчатом шкиве распредвала с установочным усиком на задней крышке привода ГРМ.
3. Снять резиновую заглушку в верхней части картера сцепления.
4. Убедиться, что риска на маховике расположена напротив прорези крышки картера сцепления.

1. Фиксируем коленвал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.
2. Отвернуть болт крепления шкива привода генератора и снять его.
3. Ослабить гайку крепления натяжного ролика, используя ключ «на 17».
4. Повернуть натяжной ролик, чтобы ремень был максимально ослаблен, а затем снять ремень ГРМ.

Установка ремня ГРМ производим в обратной последовательности.

1. Надеть ремень на шкив коленвала.
2. Натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распредвала.
3. Натянуть ремень, вставив отвертку между двумя винтами или стержнями диаметром 4мм, установленными в отверстие натяжного ролика, и поворачивая ролик против часовой стрелки.
4. Затянуть гайку крепления натяжного ролика.
5. Завернуть болт крепления шкива привода генератора и проворачиваем за болт коленвал на два оборота по часовой стрелке, используя головку «на 19».
6. Проверяем совпадение установочных меток коленчатого и распределительного валов.

Также процесс замены ремня ГРМ показан на видео:

Снятие и установка ремня ГРМ на двигателе ВАЗ-2112

Сначала нужно снять крышку ГРМ:

1. Отвернуть 6 болтов, используя головку «на 10».
2. Снять крышку.
3. Схема привода распределительного вала.

Установить поршень первого цилиндра в положение ВМТ такта сжатия:

1. Проворачиваем коленвал по часовой стрелке за болт крепления шкива привода генератора с помощью головки «на 17».
2. Совмещая метки на зубчатых шкивах распредвалов с метками на задней крышке ремня ГРМ. При этом риска на маховике двигателя должна встать напротив прорези крышки картера сцепления (как и на двигателях ВАЗ-2110 и ВАЗ-2111).

Отвернуть болт крепления шкива привода генератора, фиксируя маховик отверткой, которую вставляем через отверстие в картере сцепления между зубьями маховика. Затем:

1. Снять шкив привода генератора.
2. Ослабить гайку натяжного ролика ремня, используя ключ «на 17».
3. Поворачивая ролик, ослабляем натяжение ремня и снимаем заднюю его ветвь с зубчатого шкива выпускного распредвала, натяжного ролика и шкива насоса охлаждающей жидкости.
4. Снять ремень с зубчатых шкивов коленчатого и выпускного распредвалов и опорного ролика.

Установка ремня производится в обратной последовательности:

1. Убедиться в совмещении меток коленвала и распредвала.
2. Надеть ремень на шкив коленвала.
3. Натянуть ремень, поворачивая натяжной ролик.
4. Закрепить ролик.
5. Провернув коленвал в направлении вращения на два оборота.
6. Проверить совмещение установочных меток.

Также процесс замены ремня ГРМ показан на видео:

Кстати, а Вы знаете, какой ремень ГРМ и ролики лучше выбрать?

Заменить ремень ГРМ на 8кл. двигателях ВАЗ 2110, 2111..

Заменить ремень ГРМ на 16кл. двигателях ВАЗ 2112..

Ключевые слова:

Неисправности ремня

Неисправности ремня привода ГРМ могут возникнуть в результате его длительной эксплуатации, а также стать следствием неправильной регулировки или неполадок в работе помпы, натяжного ролика. К ним относятся:

• нарушение целостности ремня (трещины, расслаивание);
• деформация;
• обрыв ремня.

При выявлении любой указанной неисправности, ремень подлежит замене.

Причины обрыва ремня

Одна из распространенных проблем модели — это выход из строя ремня ГРМ. Причины тому могут быть разные:

• Простой износ, вызванный длительным периодом эксплуатации автомобиля;
• Регулярные повышенные нагрузки, при которых двигателю приходится работать в интенсивном режиме;
• Механические повреждения в результате неправильной эксплуатации или полученные при ремонте других узлов;
• Производственный брак.

Со временем он растягивается настолько, что происходит перескок на зубьях шестерни на 1-2 звена. Тем самым нарушается фаза газораспределения, наблюдаются перебои в работе двигателя. Но это самый лучший сценарий подобной ситуации. Худший — это когда ремешок рвется, а клапаны гнутся. Кстати на новой Lada Vesta эту проблему наконец решили.

Перечень повреждений ремня грм на ваз 2110

Замена ремня грм ваз 2110 8 клапанов инжектор своими руками проводится:

1. В результате повышенного натяжения поверхность начинает лохматится. Появляются разрывы.
2. Если изделие было слабо натянуто, это приводит к срезанию зуба. В такой ситуации замена ремня грм ваз 2110 8 клапанов на ВАЗ 2110 требуется незамедлительно.
3. Зубцы в значительной степени изношены. Это тоже следствие плохой регулировки натяжения.
4. Поверхность изделия покрывается мелкими трещинами. Происходит такое вследствие его длительного перегрева или переохлаждения.
5. Иногда местом износа является пространство между зубами. Это также результат плохой натяжки ремня.
6. Если из двигателя постоянно вытекает масло, которое попадает на ремень, то изделие снимается. Потом требуется найти и устранить место течи. Ремень ГРМ заменяется на новый.
7. На ВАЗ 2110 8 клапанов ремень ГРМ меняется, если при его установке был допущен перекос. Наблюдается его торцевой износ.

При движении автомобиля необходимо постоянно прислушиваться к шумам. Когда в районе двигателя он отчетливо слышен, значит, нужно остановиться и натянуть ремень.

В некоторых случаях идет перескакивание зуба. О данной проблеме подается сигнал от датчика. Требуется остановиться и провести очередную регулировку привода.

Срок жизни ремня грм

Время от времени нужно осматривать ремень и производить его замену в том случае, если:

• структура ремня начала расслаиваться;
• на поверхности появились трещины;
• зубцы, которые находятся на внутренней поверхности расходника, повредились.

А вот какие могут быть причины того, что расходник пришел в состояние, когда без его замены уже обойтись не получится:

• расходник не был нормально натянут изначально;
• ремень эксплуатировался дольше положенного;
• на поверхность попало смачное вещество;
• водяная помпа работала плохо;
• натяжной ролик имел люфты.

Если не производить периодический осмотр ремня и не менять его вовремя, то это в конечном итоге может привести к обрыву. А обрыв – это очень серьезно, так как в этом случае произойдет столкновение поршней с клапанами. В результате этого они получат повреждения и моторную часть придется серьезно ремонтировать. Обрыв ременной передачи спровоцирует настоящий хаос, в результате которого серьезные повреждения получат и прочие детали ГРМ.

Производитель обещает, что интересоваться состоянием ремня нужно только после 50 000 км. Это не совсем так, ведь на преждевременный износ расходника могут влиять ряд факторов, таких как агрессивная езда или погодные условия. Поэтому рекомендуется производить осмотр ременной передачи через 20-25 000 км.

Признаки, по которым можно определить необходимость замены ремня ГРМ ВАЗ 2110

Чтоб заменить ремень ГРМ вовремя, нужно отслеживать состояние двигателя. Заменять ремень ГРМ нужно, если:

1. на нем есть подтеки масла;
2. на его поверхности много трещин и следов повышенного износа;
3. повреждены зубцы ремня ГРМ;
4. ремень расслоился, появились порезы, выпуклости или складки;
5. на поверхности появились нитки.

Киа Спектра: замена роликов ГРМ

Зачастую водители не уделяют должного внимания состоянию роликов и ремня газораспределительной системы, наивно полагая, что там нечему ломаться. Обычно это происходит до обрыва ремня, поле чего, владельцы авто начинают хвататься за голову и причитать, увидев баснословный счёт за ремонт. Сегодня мы расскажем, как самостоятельно заменить компоненты системы ГРМ на Кия Спектра. Также мы коснёмся частоты их замены и немного расскажем, зачем они нужны.

Функции роликов ГРМ в Киа

Газораспределительный механизм — или ГРМ — играет важную роль в функционировании двигателя любого автомобиля. Он отвечает за синхронизацию работы поршней и клапанов, а также передаёт вращающий момент на другие агрегаты. В свою очередь, ролик натяжителя отвечает за натягивание ремня. Паразитный ролик обеспечивает более плавный ход ремня, устраняя шумы, вибрацию и стабилизируя. В его функции также входит поворот ремня под необходимым углом. Данные детали наряду с ремнём являются наиболее уязвимыми местами системы газораспределителя.

Несвоевременная замена ремня ГРМ и роликов Киа Спектра может привести к катастрофическим последствиям. Наиболее серьёзные поломки обычно выливаются в разрыв ремня. При разрыве он частенько наматывается на шкив генератора, блокируя коленвал и попутно разбивая водяную помпу. Однако, это не самое страшное. Происходит рассинхронизация газораспределительной системы, в ходе которой случается облом клапанов и деформация поршня. Ремонт этих компонентов, как вы можете догадаться, обойдётся в кругленькую сумму.

Чтобы избежать подобных казусов, необходимо регулярно проводить визуальную диагностику системы. В случае обнаружения неисправностей, дефектную деталь нужно немедленно заменить. Не стоит забывать и о плановой замене деталей. Так, согласно регламенту, замена роликов на ГРМ на Киа Спектра должна проводиться каждые 90 — 100 тысяч километров пробега. Впрочем, опытные автомобилисты советуют задуматься о замене уже через 40 — 50 тысяч километров.

Подготовка к замене и необходимые инструменты

При замене роликов ГРМ Киа Спектра необходимо извлечь ключи из зажигания и откинуть негативный контакт аккумулятора. Далее, следует установить машину в гараже, подставить под колёса противооткатные башмаки и дать остыть. Ни в коем случае не проводите замену на горячем или даже тёплом моторе. Мало того что вы можете заработать серьёзный ожог, также существует вероятность нанесения серьёзного вреда системе. На нагретом моторе невозможно правильно выставить натяжение ремня. А неправильное является наиболее распространённой причиной преждевременного износа или поломок системы газораспределителя.

Для замены вам понадобится:

• комплект рожковых ключей;
• комплект торцовых головок с воротком;
• шлицевая отвёртка;
• плоскогубцы;
• домкрат;
• динанометрический ключ (опционально).

Инструкция смены роликов ГРМ

На Кия Спектра замена помпы и ГРМ с роликами выглядит следующим образом:

1. Ключом на десять выкручиваем болты и убираем пластиковую крышку двигателя.
2. Головкой на 10 выкручиваем крепёжные болты, снимаем защитные кожухи Газораспределителя.
3. Фиксируем колёса машины, после чего поддомкрачиваем переднее правое колесо автомобиля и снимаем его.
4. Отсоединяем защитную пластиковую панель, выкрутив болты на 10.
5. Демонтируем нижний кожух ГРМ.
6. Ослабляем 4 болта на шкиве водяной помпы и болт под генератором.
7. Выставляем шкивы коленвала так, чтобы буквы «I» и «Е» находились сверху, а метки совпадали с треугольными рисками на корпусе.
8. Снимаем ослабленный ремень.
9. Откручиваем паразитный и натяжной ролики.
10. Устанавливаем новые ремень и ролики.
11. Перед обратной сборкой убедитесь, что метки на шкивах не сбились.

Отметим, что при установке нового ремня, важно выставить правильное натяжение. Большая часть поломок связана именно с перетянутым или, наоборот, ослабленным ремнём

При правильном натяжении, плоскость ремня можно повернуть на девяносто градусов не прилагая серьёзных усилий. Ещё одной важной деталью является то, что болты на натяжном ролике должны быть закручены с усилием 25 Н-м, а на паразитных с 50 Н-м. Не стоит пренебрегать этой деталью, так как неправильно закрученные болты в дальнейшем могут вызвать серьёзные проблемы.

Натяжка ремня на 16-ти клапанных моторах ВАЗ

Натяжка ремня ГРМ на приоре и других автомобилях, оборудованных 16-ти клапанными моторами, в целом производится аналогичным образом.

Однако есть небольшие отличия. Так, крышка газораспределительного механизма этих двигателей крепится на 6-ти, а не на 3-х болтах, как в предыдущем случае.

Помимо этого, натяжка ремня ГРМ на силовых агрегатах «ВАЗ-2112» (16 клапанов) осуществляется с помощью двух роликов. Один из них подвижный, использующийся для натяжения

Второй — опорный.
Натягивая ремень «приоровского» мотора или мотора 2112, необходимо соблюдать особую осторожность. Надев и натянув его, необходимо в обязательном порядке попытаться провернуть двигатель вручную

Если коленвал не удается прокрутить, следует еще раз проверить правильность установки меток. На этих моторах ошибка практически всегда приводит к повреждению клапанов и поршневой группы.

Замена ремня ГРМ ВАЗ 2112 1,6 16 кл.

1. Снимаем защиту ремня ГРМ. Защита ремня ГРМ, крепится шестью болтами.Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

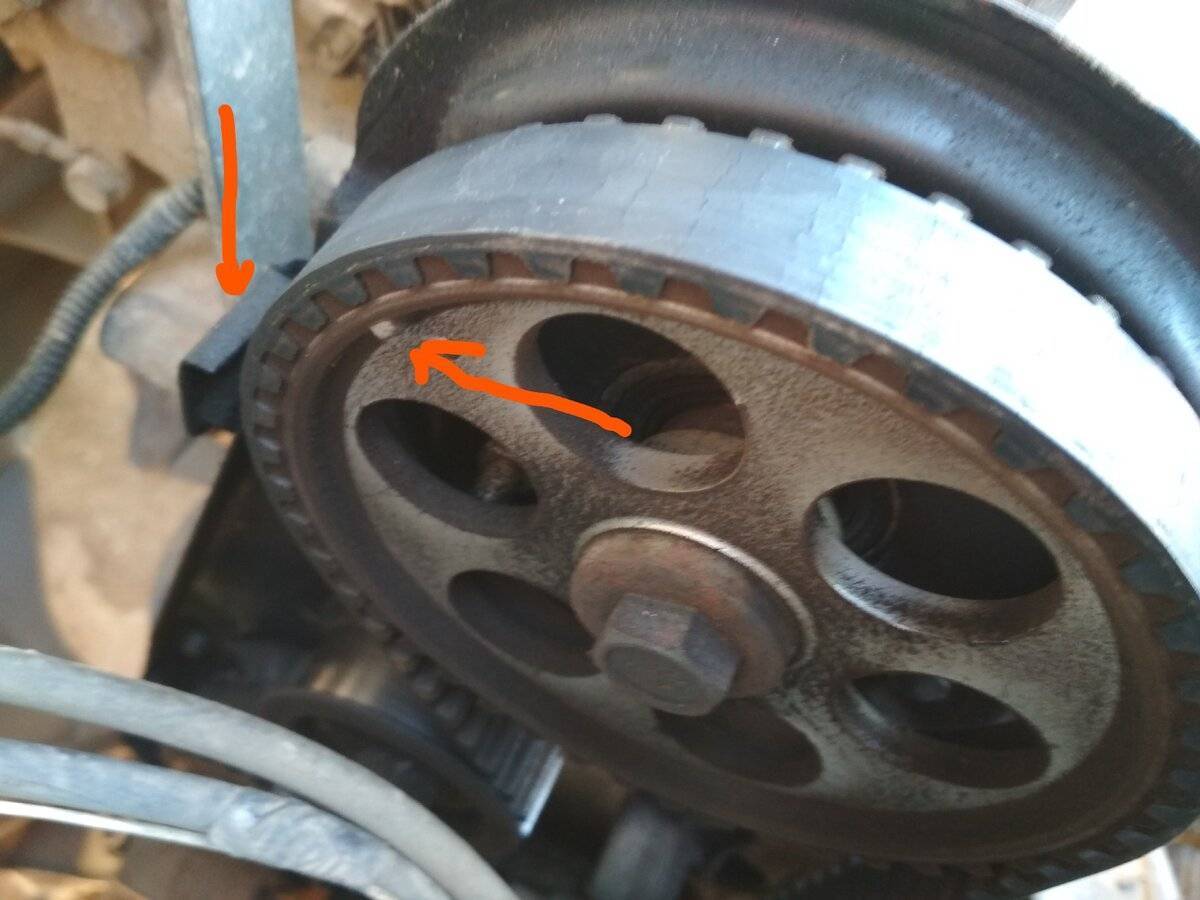

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить — закрутить болт крепления шкива.

3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.

4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ.

5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.

7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ

8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть. Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке)

9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпали, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запускать двигатель.

Натяжение ремня ГРМ

1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.

2. Беру двумя пальцами между распредвалов и вверх вниз. 5-6 мм колебается туда-сюда, тогда оставляю.

3. Отрегулировать натяжение ремня ГРМ при помощи специального прибора. Самое правильное натяжение ремня равно усилию 2кГс. Достигнув этого результата закрепляем крепежную гайку.

4. в «Руководстве», подробно описан метод ручной проверки. Он предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами распределительных валов. Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь «комнатную» температуру (+15-30°С). Перетянутый ремень обрывается — прочность нитей корда ограниченна. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива – происходит подрез и последующий отрыв зубьев от основы.

ВАЗ 2110 8 клапанов замена ремня грм

Последовательность замены:

1. Отсоединить минус на аккумуляторе.
2. Открутить шесть болтов и снять защиту ремня.
3. Со стороны места пассажира, снять колесо
4. Извлечь пластиковый щит со стороны мотора.
5. Прокрутить коленчатый вал, слева направо используя ключ.
6. Проделывать эту процедуру до тех пор пока отметки не совпадут.
7. Произвести блокировку маховика.
8. Снять с генератора шкив.
9. Сменить ремень.
10. Произвести тщательную очистку, и высушите место установки любой чистой губкой.
11. Вставить новую деталь (ролик), двигая его по стрелкам, слева на право, пока производится натяжение ремня.
12. Провести сверку соответствия отметок. Провести проверку уровня натяжения ремня.
13. Собрать механизм.

Пошаговая инструкция замены ремня ГРМ

Ослабляем контрящею гайку натяжного устройства генератора (ключ на 13) и по максимуму выкручиваем регулировочный винт (головка на 10). Отводим генератор к блоку цилиндров и снимаем приводной ремень генератора.

Демонтируем пластиковую защитную крышку ремня ГРМ открутив три болта (ключ на 10).

Пластиковая крышка ГРМ.

Выставляем верхнею мертвую точку (ВМТ)

1. Проворачиваем коленвал по часовой стрелки до совпадения метки на зубчатом шкиве распределительного вала и загнутой кромке на металлическом кожухе.

Метка распредвала.
Снимаем шкив привода ремня генератора, открутив болт на 17, понадобится вороток с удлинителем и труба в качестве рычага, так как болт должен быть хорошо затянут.

На зубчатом шкиве коленчатого вала так же должна совпасть метка с отливом на масляном насосе.

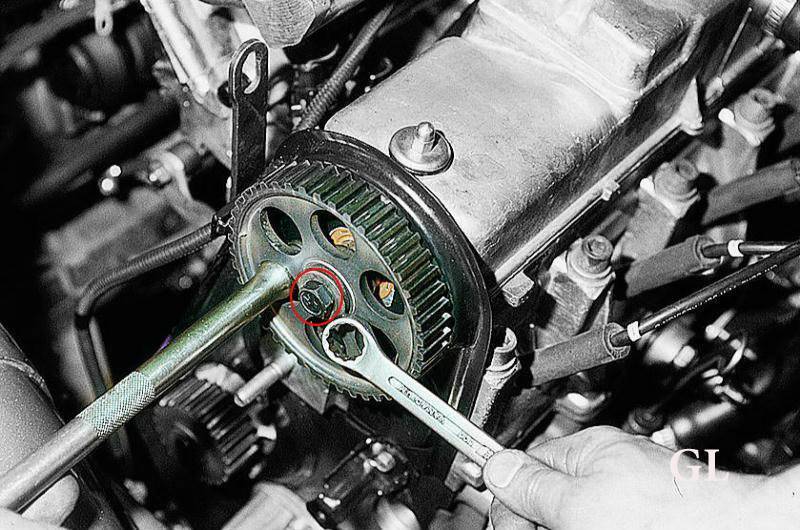

Метка коленвала. Демонтируем натяжной ролик вместе с ремнем ГРМ открутив гайку (головка на 17). Далее открутив болт на 17 снимаем шкив распредвала. Что бы не потерять шпонку ее можно зафиксировать изолентой. Шкив распредвала и коленвала желательно заменить.

Крепление натяжного ролика.

Замена помпы

1. Снимаем металлическую защиту, откручиваем сверху гайку на 10 и снизу три болта крепящих водяной насос. Вытаскиваем старый водяной насос.

Крепление помпы.
Перед установкой новой помпы смажьте тонким слоем герметика ее прокладку. Установив помпу на место равномерно, в несколько проходов, протяните болты ее крепления.

Замена

• ключи на 10, 13, 17;
• ключ для вращения ролика;
• плоская отвертка;
• баллонный ключ;
• домкрат;
• немного моторного масла для смазки натяжного ролика.

1.Автомобиль устанавливаем на ровном месте, включаем передачу.

2.С помощью ключа на 10 откручиваем болты крепления кожуха привода ГРМ.

3.Ослабляем натяжитель ремня генератора с помощью ключа на 13. Снимаем ремень.

4.Сверяем метки на шестерне распредвала и выступе на задней крышке кожуха ремня.

5.Если они не совпадают, нужно провернуть коленвал до совпадения. Это можно сделать путем вращения переднего колеса, предварительно поддомкратить его, или же провернуть коленвал ключом на 17, за болт крепления шкива коленчатого вала (передача должна быть включена).

6.За 4-м цилиндром на картере сцепления есть резиновая заглушка. Открываем ее, поддев отверткой. Под ней видно венец маховика, на котором также есть метка. Она должна совпадать с треугольным пропилом, находящимся на картере слева от маховика.

7.Если они не совпадают, нужно отпустить крепление натяжного ролика, повернуть его влево, ослабив таким образом ремень, и снять его с шестерни распределительного вала.

8.С помощью ключа на 17 проворачиваем коленвал, как было описано выше, пока все метки не совпадут.

9.Обездвиживаем маховик, застопорив его отверткой в отверстии, где находилась заглушка.

10.С помощью ключа на 17 выкручиваем болт, крепящий шкив генератора.

11.За ним находится шкив коленвала, на который надевается ремень, подлежащий замене.

12.Снимаем старый и надеваем новый ремень ГРМ, начиная с шестерни коленчатого вала.

13.Прикручиваем шкив генератора, надев на него ремень. Натягиваем его.

14.Старый натяжной ролик демонтируем, ставим новый, смазав его с обеих сторон маслом.

15.Проводим натяжение ремня ГРМ, проворачивая ролик натяжителя вправо (если нет специального ключа, можно вставить в отверстия два подходящих штыря и зафиксировать отверткой или другим похожим предметом). Натяжение должно составлять 1,5-2 кгс. Если у вас нет инструмента для того чтобы замерить величину натяжения, делаем это старым проверенным способом. Оптимальным считается натяжение, когда одну плоскость ремня можно развернуть горизонтально на 90 градусов, взявшись пальцами посредине между шестернями коленвала и распредвала.

16.В этом положении затягиваем болт крепления натяжного ролика.

17.Вынимаем отвертку из отверстия картера сцепления, ставим на место заглушку. Защитный кожух ремня ГРМ не устанавливаем, пока не проверим работу всего привода.

Какие проблемы могут возникать с системой ГРМ

• Проводя смену ремня необходимо обратить внимания, на то каким образом он поврежден. По видам повреждений, не сложно определить типы неисправности.
• Основные причины для замены, и последствия возможные при несвоевременной замене:
• Надрыв, разлохмачивание, повреждение, практически всегда случаются из-за излишне сильного натяжения ремня.
• Отсутствует один из зубцов, указывает на то, что натяжение ремня излишне слабое.
• Если один или несколько зубцов имеют сильный износ, это указывает на некорректность проведения процедуры натяжки.
• Появление трещин свидетельствует о перепаде температур свыше максимальных уровней.
• Появление масла на поверхности указывает на его протекании. При обнаружении необходимость срочно заменить ремень и найти и ликвидировать протекание.
• Значительная сработанность торцов ремня означает перекос при установке, прямой или параллельный.

ВАЗ 2110 16 клапанов замена грм

«Десятка» с двигателем с шестнадцатью клапанами менее популярен, среди автомобилистов. Несмотря на их способность генерировать большую мощность, как считают автолюбителей, он гораздо сложнее в эксплуатации и ремонте, чем классические 8 клапановые модели.

Пошаговая инструкция:

1. Снять коробку защиты ремня, открутив шесть гаек.
2. Освободить датчик коленвала.
3. Осмотреть найти на шкиве место без зуба, ориентируясь на него, определить, верхнюю упорную точку.
4. В данной точке должен располагается поршень первого цилиндра.
5. Отпустить крепеж ролика натяжки, извлечь изношенный ремень, вместе с ним извлекается и ролик натяжения.
6. Тщательно вычистить и протереть рабочее место, чистой ветошью.
7. Одеть ремень.
8. Произвести проворачивание коленвала на два оборота.
9. Проверить, соответствие меток.
10. Собрать систему.

Замена ремня ГРМ на Ваз 2112 своими руками

Снятие ремня ГРМ на автомобиле Ваз 2112 с 16-и клапанным двигателем проводят для его замены в случае если ремень порвался, либо в процессе технического осмотра газораспределительного механизма выявились его повреждения (потертости, трещины и другие дефекты).

Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• В первую очередь скажем несколько слов, о том, как без снятия крышки ГРМ, оценить состояние ремня. Для этой цели на передней крышке ремня предусмотрена заглушка, которую следует снять, поддев плоской отверткой. Проворачивая коленчатый вал (если необходимо) оцениваем текущее состояние и принимает решение о целесообразности выполнения снятия и замены ремня своими руками.
• Снимите ремень генератора.

• Торцовой головкой на десять выкручиваем шесть болтов крепления передней крышки ремня и снимаем ее.
• Устанавливаем автомобиль на домкрат и снимаем правое колесо. После чего демонтируем пластиковый щиток моторного отсека. Тем самым по обеспечиваем удобный доступ к механизму газораспределения.

Торцовой головкой на семнадцать, проворачиваем коленчатый вал (за болт крепления его шкива) по часовой стрелки до момента совмещения меток на зубчатых шкивах распределительных валов с метками на задней крышке ремня ГРМ.

Снимаем шкив.

Проворачивая коленчатый вал, обратите внимание, риска на маховике должна встать напротив прорези крышки картера сцепления

• Через отверстие в картере сцепления, между зубьями маховика, вставляем плоскую отвертку, тем самым фиксируем его от проворачивания и откручиваем болт крепления шкива привода генератора.
• Снимаем шкив.
• После чего ключом на семнадцать ослабляем гайку натяжного ролика ремня ГРМ.

Установка, регулировка и натяжение ремня ГРМ

Установку ремня выполняем в порядке обратном снятию, предварительно убедившись в совмещение установочных меток коленчатого и распределительного валов.

Сначала ремень одевается на зубчатый шкив коленвала. Натягиваем ремень за обе ветви и заводим переднюю ветвь за опорный ролик, а заднюю, одев на шкив водяного насоса — за натяжной ролик. Затем надеваем ремень на шкивы распределительных валов.

Теперь необходимо проверить совмещение установочных меток, для этого проворачиваем коленчатый вал по ходу его вращения на несколько оборотов. Если метки не совпали, то ремень следует перекинуть несколько шагов в нужную сторону.

Натяжение ремня ГРМ выполняется натяжным роликом, который следует провернуть на один два оборота, а затем закрепить его. Нормальным считается такое натяжение, при котором прогиб ремня в центральной части между шкивами распределительных валов, при нагрузке 100 H (10 кгс) будет составлять ~ 5.4 мм.

На этом ремонтные работы по завершены.

Правильная натяжка ремня ГРМ на автомобилях производства завода «АвтоВАЗ» является несложной, однако требующей определенных специальных познаний процедурой.

Алгоритм действий может немного различаться в зависимости от модели силового агрегата, а не от марки авто. Отличия существуют в процедуре замены и натяжки ремня на 8-ми клапанных и 16-ти клапанных моторах. О том, как натянуть ремень ГРМ на обоих типах автомобильного «сердца», читайте далее.

Четырехцилиндровые восьмиклапанные силовые агрегаты чаще встречаются на:

• ВАЗ-2108 — 2115;
• ВАЗ-2110 — 2111.

Шестнадцатиклапанные двигатели в основном применяются:

• На ВАЗ-2112;
• Лада приора;
• Лада калина;
• Лада ларгус;
• Лада гранта;
• Лада веста.

Некоторое количество автомобилей семейства «Самара 2» также оснащалось 16-ти клапанными моторами. Помимо этого, такие двигатели ставились и на модели 2110-2111.
