Выставление угла опережения зажигания своими руками

Порядок действий при регулировке зажигания на двигателях с турбонаддувом серии ЯМЗ 238

Семейство двигателей Ярославского моторного завода серии 238 – одни из самых востребованных видов дизельных силовых агрегатов. Основное отличие систем двигателей серии от ЯМЗ 236 – наличие дополнительных двух цилиндров, что изменило технические показатели двигателя в лучшую сторону. Однако эксплуатация даже самых совершенных механизмов может вызывать массу вопросов у автовладельцев. Особенно когда один из важнейших механизмов неожиданно начинает «барахлить».

Один из часто возникающих вопросов у водителей грузовиков – как выставить зажигание на ЯМЗ 238. Прежде чем приступить к изучению этого вопроса, стоит ознакомиться с особенностями установки дизельных агрегатов серии ЯМЗ 238. Всего в линейке присутствует достаточно много модификаций усовершенствованных агрегатов разных систем, в том числе двигатель ЯМЗ 238 М2.

Если зажигание выставлено неправильно

Если зажигание раннее, то из-за того, что искра появляется рано. В тот момент, когда поршень только начал подниматься, топливно-воздушная смесь воспламенилась и этот взрыв идет против поднимающегося поршня, в следствие чего происходит пустая потеря энергии.

По признакам раннее зажигания можно определить по следующим пунктам:

  1. Во время работы ДВС появляется металлический шум, как-будто что-то ударяется в цилиндре.
  2. Обороты холостого хода плавают, наблюдается нестабильность работы.
  3. Если нажать резко на газ, мотор как бы захлебывается, не реагирует сразу на подачу большего количества топлива.

Что касается установленного позднего зажигания, то оно также негативно влияет на работоспособность мотора и ресурс его составляющих деталей.

В этом случает, смесь поджигается поздно, то есть когда поршень уже идет вниз. Топливо догорает, если успевает, при обратном движении поршня (вверх).

Признаки позднего зажигания:

  1. ДВС не может развить скорость. Плохо реагирует на нажатие педали акселератора.
  2. Расход топлива выше нормы.
  3. На поршне и стенках цилиндра образуется нагар, кокс, который потом, уже даже при правильно настроенном зажигании, создает помехи в работе.
  4. Из-за неравномерного сгорания топливно-воздушной смеси, ДВС быстро перегревается.

Как определить раннее или позднее зажигание

Когда УОЗ смещается в ту или иную сторону, это становится причиной ощутимого падения мощности мотора. Но данное явление может проявлять себя и другими симптомами:

  • проблемами при попытке запустить мотор;
  • заметным ростом расхода горючего;
  • неустойчивой работой на ХХ;
  • ухудшением динамики при нажатии на педаль акселератора;
  • возникновением детонационных процессов;
  • характерными хлопками, отдающими в систему выхлопа;
  • перегревом двигателя.

Если не реагировать на эти признаки нестабильной работы силового агрегата, они могут обернуться появлением более серьёзных проблем. Особенно внимательным нужно быть при появлении детонации, носящей устойчивый характер.

Рассмотрим конкретные признаки раннего зажигания:

  • повышенная детонация мотора, грозящая разрушением шатунов и возникновением дефектов поршней;
  • потеря мощности, которая хорошо заметна на низких оборотах;
  • появление стуков в двигателе;
  • рост расхода горючего.

Рассмотрим симптомы позднего зажигания, которые частично совпадают:

  • падение мощности, особенно на повышенных оборотах;
  • проблемный пуск силового агрегата;
  • перегрев мотора;
  • снижение топливной экономичности.

Как видим, проблемы имеются при любом изменении угла зажигания. И всё же многие автомобилисты на свой страх и риск идут на такой шаг. Одни – устанавливая ранее зажигание, чтобы не испытывать проблем с запуском. Другие предпочитают позднее зажигание, позволяющее улучшить динамику автомобиля при разгоне. Оба случая нежелательны, поскольку негативным образом сказываются на двигателе.

Отметим, что установка ГБО предъявляет к автовладельцам повышенные требования в части оптимизации угла зажигания. В настоящее время переход на сжатый газ позволяет уменьшить расходы на горючее практически вдвое, но нужно учитывать, что это топливо характеризуется более высоким по сравнению с бензином октановым числом, да и расходуется несколько быстрее бензина. Всё это приводит к тому, что догорание горючей смеси может происходить на такте выпуска, оказывая сильное термическое воздействие на систему выпуска. Именно поэтому владельцам авто в ГБО следует намного чаще следить за функционированием силового агрегата.

Симптоматика неправильно выставленного угла зажигания характерна и для дизельных моторов, но причины этого явления принципиально иные. Дело в том, что способ поджига горючего у дизельного двигателя иная: здесь воздух подаётся непосредственно в камеру сгорания, то есть отсутствует этап подготовки ТВС. Солярка подается в цилиндр, где и самовоспламеняется, контактируя с сильно сжатым воздухом, разогретым до температуры, достаточной для возгорания солярки.

Выставление угла опережения зажигания своими руками

Регулировка позднего/раннего УО зажигания заключается в точном выставлении УО впрыска солярки точно в момент прохождения поршнем ВМТ, а главным элементом системы зажигания касательно дизельных силовых агрегатов считается топливонасос высокого давления, отвечающий за оптимальный впрыск горючего.

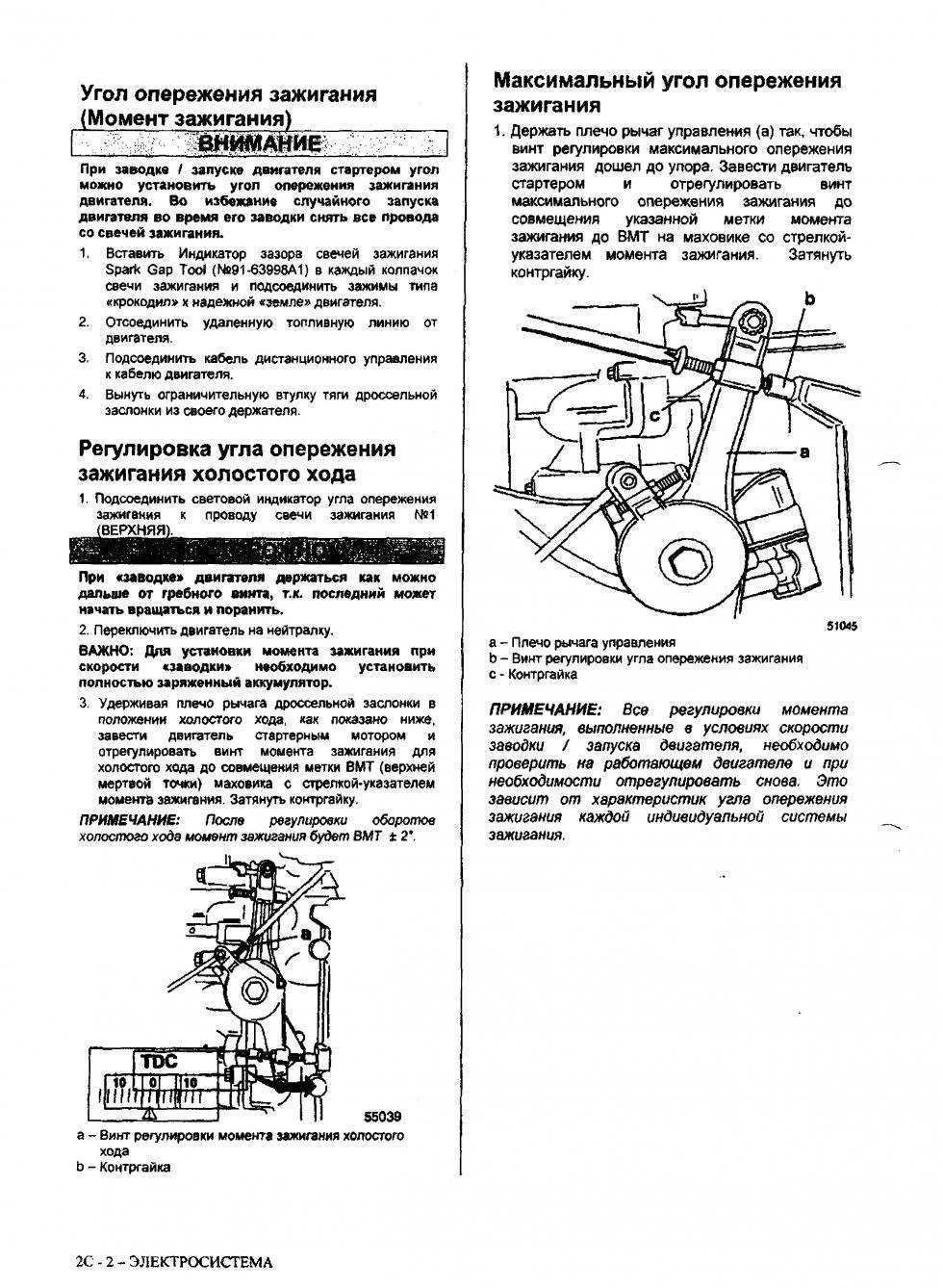

Как можно выставить угол опережения зажигания

p, blockquote 14,0,0,0,0 —>

Настройка опережения зажигания требуется для полного сгорания топлива в камерах. Из-за того, что бензин сгорает не моментально, поджигать его нужно немного раньше достижения поршнем ВМТ. Поэтому, момент возникновения искры должен быть четко отрегулирован.

p, blockquote 15,0,0,0,0 —>

Видео — проблема раннего зажигания на ВАЗ 2106:

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Существует несколько способов выполнения этой процедуры. Многие умельцы доверяют исключительно своим ушам и предпочитают все делать на слух. Некоторые автомеханики для выставления момента зажигания используют лампочки или стробоскоп.

p, blockquote 18,0,0,0,0 —>

Регулировка зажигания на слух

Процесс происходит на холостых оборотах заведенного, прогретого двигателя (в случае необходимости можно немного подтянуть подсос для обеспечения устойчивой работы).

p, blockquote 19,0,0,0,0 —>

Гайка, фиксирующая корпус трамблера ослабляется, после чего начинается его медленное вращение в разные стороны.

В положении, где обороты двигателя будут наиболее максимальными, нужно попробовать «погазовать». Если при резком нажатии на педаль не произойдет никаких перебоев, хлопков и выстрелов, а ускорение оборотов будет стремительным, то необходимое положение найдено.

От этой точки следует провернуть корпус распределителя на 1-2° по часовой стрелке, после чего зажать его фиксатор.

Выполнение последнего пункта необходимо для того, чтобы зажигание не было слишком «ранним», что создает излишнее сопротивление вращению коленчатого вала.

p, blockquote 20,0,0,0,0 —>

Установка угла опережения по искре

Поршень первого цилиндра нужно установить в верхнее положение вращением коленвала до совпадения метки шкива с первой меткой на блоке ГРМ.

p, blockquote 22,0,0,0,0 —>

Раздатчик при этом должен быть направлен в сторону контакта провода первого цилиндра. Если же он окажется в другом направлении, требуется выполнить еще один полный оборот маховика. Можно также искать нужное положение, выкрутив свечу из первого цилиндра.

p, blockquote 23,0,0,0,0 —>

Из крышки трамблера вынимается центральный высоковольтный провод, а его контакт размещается на расстоянии 5 мм от «массы» автомобиля. Ослабив фиксатор распределителя, нужно включить зажигание.

p, blockquote 24,0,0,0,0 —>

Медленно проворачивая корпус распределителя, необходимо движениями бегунка влево/вправо найти положение, при котором возникнет искра между контактом провода и «массой».

Популярные статьи  Как проверить датчик холостого хода: диагностика ДХХ своими руками

p, blockquote 25,0,0,0,0 —>

Далее, двигая трамблер по миллиметру в направлении против часовой стрелки, следует поймать момент, при котором искра перестанет появляться, после чего зажать фиксатор.

p, blockquote 26,0,0,0,0 —>

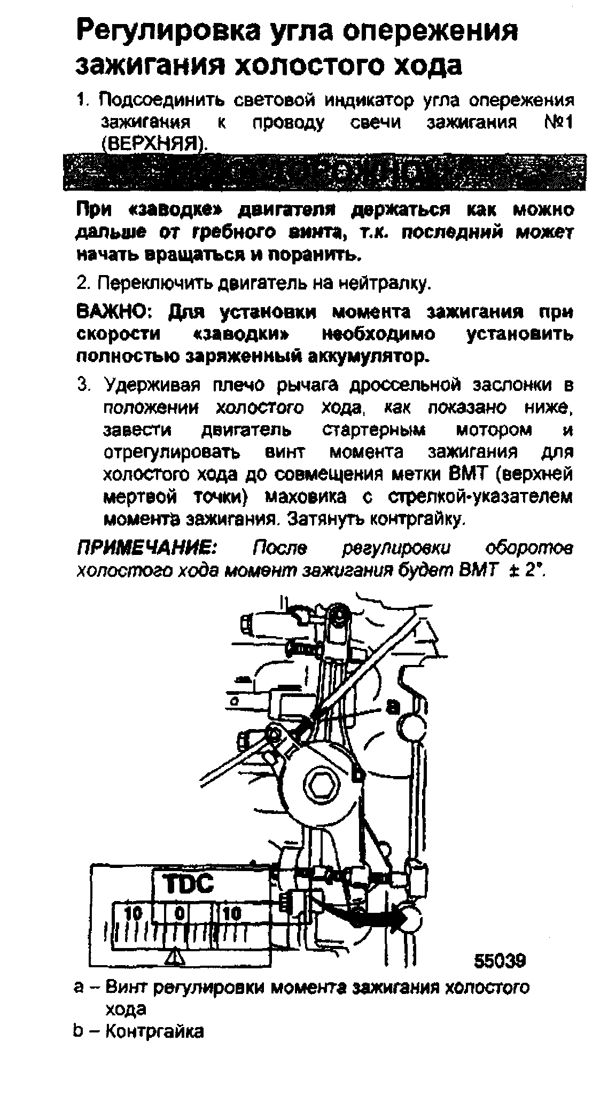

Регулировка зажигания по лампочке

Первоначально осуществляется установка поршня первого цилиндра в положение, предшествующее ВТМ (ровняясь на среднюю метку) вышеописанным способом. Далее один провод обычной автомобильной лампочки подключается к «массе», а другой к проводу, ведущему от катушки к трамблеру.

p, blockquote 27,0,0,0,0 —>

Видео — как выставить зажигание по лампочке:

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

При включенном зажигании корпус распределителя вращается в разных направлениях до тех пор, пока лампочка не загорится. Остановив распределитель в этом положении нужно его зафиксировать.

p, blockquote 30,0,0,0,0 —>

Очень редко бывают случаи, когда машина замечательно работает при значительных несовпадениях меток. Это может быть вызвано неправильной предшествующей сборкой двигателя или растяжением цепи ГРМ.

p, blockquote 31,0,0,1,0 —> adsp-pro-2 —>

P.S. Опыт с D16Z6

Моим самым адским опытом является конечно мой автомобиль, случайно или специально я испытывал на ней механику и электрику. Машина на удивительно прочна, чему я рад. В общем когда я устанавливал VTEC ГБЦ D16Z6 я узнал что к ГБЦ идет особенный распределитель зажигания TD-42U. TD42U отличается от его собратьев которые стали универсальными и ставились на большинство двигателей, я говорю о TD-80U, TD-72U и тд. Разница между TD-42U и другими, в том что ножки крепления, их 3, не расположены под 120 градусами, а имеют немного не симметричное расположение. Поэтому к ГБЦ D16Z6 подходит только один распределитель. Мой был в очень плохом состояние гнилые и рваные провода, и по моему пока не богатому опыту я решил что распределители одинаковые и нужно поменять только заднюю плиту.

Выставление угла опережения зажигания своими руками
D15B7 TD-41u (TD-80u) и D16Z6 TD-42U, разница креплений

Почему я решил что они одинаковые? Судите сами: катушка, коммутатор, бегунок, крышки одинаковые. Возможно TD-42U, TD-41U, TD-40U это один распределитель с разной ревизией и разница в плите крепления ног. Установить другой проблематично и не фен-шуй. Но и это была моя ошибка.

Выставление угла опережения зажигания своими руками
С виду оба распределителя одинаковые
Выставление угла опережения зажигания своими руками
Корпус TD-42U с нутром от TD-41U

Очень быстро я нашел распределитель TD-41U от D15B7. Вскрыл оба перепаял провода на датчиках, установил… Но УОЗ не выставил. Конечно машина завелась, я добился результатов в прошивке. но они были не впечатляющие, низы их вообще не было. И тут я вспомнил о своей махинации с распределителем.

И тут мне открылось, мой УОЗ ни 12, ни 14… а пределах 20-25 градусов. Подкрутив распределитель до конца я выставил примерно 16. Дальше распределитель не поворачивался. В прошивке я просто системно добавил не достающие 4 градуса, и машина заиграла по новому.

Проблема, физически осталась. Ось распределителя куда надевается бегунок имеет другой угол . Поэтому эта разница отрицательно сыграла на производительности. Поэтому если вы собираетесь собирать из нескольких один, будьте внимательны. Выставляйте зажигание по стробоскопу, экономьте на топливе и заводитесь с зимой с первого раза!

Богатая смесь

Двигатель начал троить, перестал развивать максимальную мощность. На холодную может запуститься и заглохнуть. В этом случае виновата топливовоздушная смесь, где много топлива и мало кислорода.

Бензином «заливает» свечи, они отказываются работать. По этому можно судить о качестве топливной смеси. Если есть черный нагар – она богатая, если светлый – бедная. Об этом я подробно писал в других статьях, заходите на канал, там все расписано, ссылка была выше.

Что делать

Искать причину. Возможно несколько источников проблем:

  • Датчик массового расхода воздуха . Он выходит из строя и ЭБУ получает неверные показания для приготовления смеси. Как его проверить я писал здесь .
  • Вторая лямбда накрылась «медным тазом» . Про нее тоже есть отдельная статья .
  • В случае карбюратора – высокий уровень в поплавкой камере .

Момент зажигания

КОММЕНТАРИИ — 0

Момент зажигания — это момент образования искры между электродами свечи зажигания. Величина момента зажигания определяется в градусах угла поворота кривошипа (шатунной шейки) коленчатого вала по отношению к верхней мертвой точке поршня. Эта величина именуется угол опережения зажигания — угол поворота кривошипа от момента, при котором на свече зажигания происходит искрообразование, до занятия поршнем верхней мертвой точки. Величина угла опережения зажигания зависит от режима работы двигателя, который, с учетом задержки воспламенения рабочей смеси, должен обеспечивать оптимальное изменение давления в цилиндре во время сгорания смеси. Следовательно, момент зажигания должен быть выбран так, чтобы основной процесс сгорания и, соответственно, пик давления в цилиндре, происходили вскоре после прохождения поршнем верхней мертвой точки. Соответственно, воспламенение сжатой рабочей смеси в цилиндре осуществляется непосредственно перед верхней мертвой точкой поршня.

При максимально возможном крутящем моменте и незначительном содержании вредных примесей в отработавших газах необходимо обеспечить минимальный расход топлива. При этом не должно происходить детонационное сгорание.

Выставление угла опережения зажигания своими руками

В индуктивной (контактной) системе зажигания регулировка угла опережения зажигания осуществляется механически в распределителе зажигания. Так как при увеличении частоты вращения коленчатого вала увеличивается задержка воспламенения рабочей смеси, угол опережения зажигания настраивается как «ранний» с помощью центробежного регулятора. Это необходимо, так как при одинаковом составе горючей смеси задержка воспламенения остается постоянной, и вследствие этого, при росте частоты вращения всегда необходим более «ранний» момент зажигания. В двигателях с непосредственным впрыском бензина и послойным образованием рабочей смеси диапазон изменений момента зажигания посредством окончания впрыскивания и времени, необходимого для подготовки смеси, сильно ограничен. Одновременно время задержки воспламенения увеличивается, если смесь в районе свечи зажигания является бедной. Для решения подобной проблемы иногда используют установку второй свечи зажигания в камере сгорания. Кроме того, необходимо соблюдать оптимальный температурный режим работы свечи зажигания, что достигается точной регулировкой зазора между центральным и боковым электродами свечи.

В прерывателе-распределителе контактной системы зажигания, кроме регулировки угла опережения зажигания с помощью центробежного регулятора, то есть в зависимости от частоты вращения коленчатого вала, необходимо обеспечить аналогичную регулировку в зависимости от нагрузки на двигатель. Для этого в распределитель встроен вакуумный регулятор угла опережения зажигания (вакуумный корректор), соединенный с впускным коллектором и реагирующий на изменение разрежения воздуха, то есть на изменение нагрузки.

В диапазоне частичных нагрузок воспламенение рабочей смеси должно происходить раньше, чем при полной нагрузке с богатой горючей смесью. В режиме холостого хода и при движении накатом, как правило, происходит увеличение задержки воспламенения рабочей смеси.

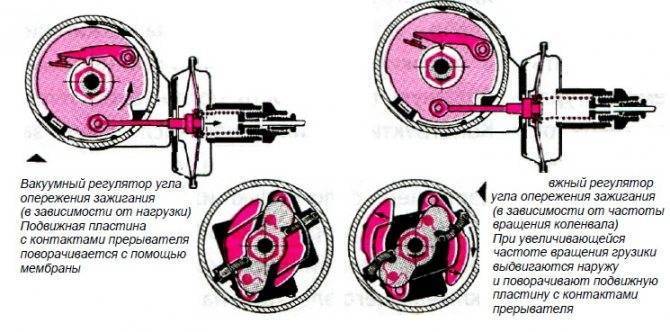

Графическое изображение изменения угла опережения зажигания представлено на рисунке.

Выставление угла опережения зажигания своими руками

При использовании системы электронного зажигания возможен более гибкий выбор момента зажигания. При этом обеспечивается лучшая регулировка режимов работы двигателя. Подбор данных для такой регулировки, которая может состоять более чем из 4000 отдельных значений, происходит с помощью испытаний двигателя в различных режимах работы с изменениями параметров (частота вращения коленчатого вала, угол опережения зажигания и др.).

Выставление угла опережения зажигания своими руками

При испытаниях меняется также нагрузка на двигатель, под которой в данном случае понимается отношение фактического расхода воздуха на каждый цилиндр к теоретическому расходу воздуха.

По результатам испытаний создается программа для работы электронных блоков управления двигателем. В эксплуатации угол опережения зажигания корректируется в зависимости не только от нагрузки на двигатель и дорожных условий. Учитываются также температуры двигателя и воздуха, работа дополнительного оборудования автомобиля и многие другие параметры.

Популярные статьи  Ремонт стоек амортизаторов авто своими руками: прокачка и восстановление

Tags: Система зажигания

Вперед Влияние зажигания на состав отработавших газов

Все записи

Назад Свечи зажигания. Назначение и устройство

Момент зажигания

Момент зажигания — это момент образования искры между электродами свечи зажигания. Величина момента зажигания определяется в градусах угла поворота кривошипа (шатунной шейки) коленчатого вала по отношению к верхней мертвой точке поршня. Эта величина именуется угол опережения зажигания — угол поворота кривошипа от момента, при котором на свече зажигания происходит искрообразование, до занятия поршнем верхней мертвой точки. Величина угла опережения зажигания зависит от режима работы двигателя, который, с учетом задержки воспламенения рабочей смеси, должен обеспечивать оптимальное изменение давления в цилиндре во время сгорания смеси. Следовательно, момент зажигания должен быть выбран так, чтобы основной процесс сгорания и, соответственно, пик давления в цилиндре, происходили вскоре после прохождения поршнем верхней мертвой точки. Соответственно, воспламенение сжатой рабочей смеси в цилиндре осуществляется непосредственно перед верхней мертвой точкой поршня.

При максимально возможном крутящем моменте и незначительном содержании вредных примесей в отработавших газах необходимо обеспечить минимальный расход топлива. При этом не должно происходить детонационное сгорание.

В индуктивной (контактной) системе зажигания регулировка угла опережения зажигания осуществляется механически в распределителе зажигания. Так как при увеличении частоты вращения коленчатого вала увеличивается задержка воспламенения рабочей смеси, угол опережения зажигания настраивается как «ранний» с помощью центробежного регулятора. Это необходимо, так как при одинаковом составе горючей смеси задержка воспламенения остается постоянной, и вследствие этого, при росте частоты вращения всегда необходим более «ранний» момент зажигания. В двигателях с непосредственным впрыском бензина и послойным образованием рабочей смеси диапазон изменений момента зажигания посредством окончания впрыскивания и времени, необходимого для подготовки смеси, сильно ограничен. Одновременно время задержки воспламенения увеличивается, если смесь в районе свечи зажигания является бедной. Для решения подобной проблемы иногда используют установку второй свечи зажигания в камере сгорания. Кроме того, необходимо соблюдать оптимальный температурный режим работы свечи зажигания, что достигается точной регулировкой зазора между центральным и боковым электродами свечи.

В прерывателе-распределителе контактной системы зажигания, кроме регулировки угла опережения зажигания с помощью центробежного регулятора, то есть в зависимости от частоты вращения коленчатого вала, необходимо обеспечить аналогичную регулировку в зависимости от нагрузки на двигатель. Для этого в распределитель встроен вакуумный регулятор угла опережения зажигания (вакуумный корректор), соединенный с впускным коллектором и реагирующий на изменение разрежения воздуха, то есть на изменение нагрузки.

В диапазоне частичных нагрузок воспламенение рабочей смеси должно происходить раньше, чем при полной нагрузке с богатой горючей смесью. В режиме холостого хода и при движении накатом, как правило, происходит увеличение задержки воспламенения рабочей смеси.

Графическое изображение изменения угла опережения зажигания представлено на рисунке.

При использовании системы электронного зажигания возможен более гибкий выбор момента зажигания. При этом обеспечивается лучшая регулировка режимов работы двигателя. Подбор данных для такой регулировки, которая может состоять более чем из 4000 отдельных значений, происходит с помощью испытаний двигателя в различных режимах работы с изменениями параметров (частота вращения коленчатого вала, угол опережения зажигания и др.).

При испытаниях меняется также нагрузка на двигатель, под которой в данном случае понимается отношение фактического расхода воздуха на каждый цилиндр к теоретическому расходу воздуха.

По результатам испытаний создается программа для работы электронных блоков управления двигателем. В эксплуатации угол опережения зажигания корректируется в зависимости не только от нагрузки на двигатель и дорожных условий. Учитываются также температуры двигателя и воздуха, работа дополнительного оборудования автомобиля и многие другие параметры.

Lada 2106 exportSL › Logbook › Установка бесконтактной системы зажигания (БСЗ) на ВАЗ 2106

Всем Привет! Сегодня установил БСЗ на машину и также заменил 2 релюшки СССР на новодел, меньшего размера потому что старые много места занимали.

Устанавливал и регулировал по этой схеме:

Установку совершайте уже с правильно отрегулированным зажиганием (старым трамблёром). 1. Снимаем крышку, с высоковольтными проводами, трамблёра. 2. Отключаем высоковольтный провод с катушки. 3. При помощи стартера (короткими включениями) выставляем направление резистора (бегунка, с верху трамблера) ровно перпидикулярно двигателю (или так как Вам будет удобней запомнить точное направление «бегунка»). После этого проворачивать коленвал двигателя нельзя (включать стартер). 4. Справа, на корпусе трамблёра, вместе где он прикасается с двигателем, есть пять меток для регулировки угла опережения зажигания — зделайте метку, на двигателе, напротив средней метки на трамблёре. Что бы потом правильно поставить корпус нового трамблёра. 5. Ключём на 13 откручиваем гайку со шпильки на крепёжной вилке трамблера. И снимаем старый трамблер, а так же отключаем провод от катушки идущий к трамблёру. 6. Берём новый трамблёр, снимаем с него крышку, и вставлям в двигатель (обратно вместо старого трамблёра), таким образом, что бы бегунок на новом трамблере встал в направлении, как вы заметили в пункте 3, точно перпендикулярно двигателю и досылаем трамблер в штатное место. Возможно небольшое отклонение, до 5 градусов, потом отрегулируем. 7. Теперь поворачиваем корпус прамблера так, как вы заметили в пункте 4. Совместите метки: Средней меткой на корпусе трамблера с меткой, которую вы сделали на двигателе. И зажимаем гайкой крепёжную вилку трамблёра. 8. Одеваем новую крышку трамблера, с высоковольтными проводами, на новый траблер. 9. Меняем старую катушку на новую (27.3705) 10. Подключаем штатные провода (кроме одного провода щедший от старого трамблера, мы его сняли вместе со старым трамблёром) к новой катушке вместе с новыми проводами синего и коричнового цветов (из нового пучка проводов от Нивы 21213, для подлючения бесконтактного зажигания, с двумя разъёмами). Коричневые провода к контакту «К», а синие к контакту «Б» новой катушки. А так же подключаем высоковольтный провод с крышки трамблера к высоковольтному контакту на катушке и один разъем, 3-х штырьковый, из пучка проводов (от Нивы) подключаем к трамблёру. 11. Теперь устанавливаем комутатор. Удобнее свего его прикрутить к свободному месту между бачком омывателя и левой фарой, ближнего света (ВАЗ 2106), там есть такое место, выдавлено в металле плостая площадка, сантиметров 5 ввысоту и сантиметров 10-15 в длину. Вот на эту площадку и нужно установить коммутатор, радиатором на эту площадку (коммутатор установлен на собственны радиатор — металлическая пластина с двумя «ушами» для крепления). Сверлим две дырки под «уши» радиатора коммутатора (бачёк омывателя, пока лучше снять — для удобства.). Прикручиваем на саморезы, не забыв при этом из пучка проводов прикрутить контакт черного цвета (он самый короткий в пучке) на одно из «ух» радиатора коммутатора («Корпус» или «земля» или «общий»). Подключам коммутатор в соответствующий разъём (из пучка проводов от нивы). 12. Проверяем подлючения всех проводов, согласно схеме! 13. Если все согласно схеме, можно заводить. У меня завилась «с пол пинка» Если были отклонения (в пункте 6) при установке траблера — Регулируем угол опережения (трамблером). Ослабляем крепёжную вилку трамблёра и по маленьку поварачиваем корпус трамблёра, в пределах пяти меток на трамблере, относительно Вашей метки на двигателе ваз 2105. Специфику регулировки читайте в P.S. После этого Регулируем холостой ход. Специфику регулировки читайте в P.S. Или обратитесь в сервис.

Популярные статьи  Инструкция: Как промыть систему охлаждения двигателя своими руками

1. Регулировка опережения зажигания без приборов, самостоятельно. (трамблёр).

Если Вы правильно выполнили инструкцию по установке, то машина у вас всёравно заведётся.

Разогрейте машину до 85-90 градусов (поездите), потом наберите скорость 40 км.час и на 4 передаче резко дайте «газу»

Идеальный вариант, когда ощущается детонация в течении 2-3 секунд и уверенно набирает скорость.

Если застучали «пальцы», то поверните чуть-чуть (1 градус) трамблер по часовой стрелке и снова так же попробуйте, до тех пор пока палцы перестанут стучать.

Если ощущается «провал» то поверните трамблёр против часовой стрелки.

Инструкция по установке трамблера

Если установка момента зажигания осуществляется своими руками, то, как сказано выше, необходимо ориентироваться по специальным меткам. В зависимости от конкретного транспортного средства, регулировка КСЗ или БСЗ на дизельном двигателе или бензиновом агрегате может иметь свои нюансы. К примеру, в машинах отечественного производства ВАЗ установка момента зажигания производится по первому цилиндру. То есть для выставления поршень следует установить в положение ВМТ, ведь именно в нем происходит момент сжатия.

Настройка системы зажигания производится таким образом:

  1. В первую очередь извлекается свеча этого цилиндра.
  2. При помощи пробки или пальца следует закрыть свечное отверстие.
  3. Коленвал необходимо вращать по часовой стрелке, для этого можно использовать торцевой ключ. Это делается до того момента, пока воздух не будет выталкивать пробку или палец из свечного отверстия.
  4. Маховик крутится дальше, пока не совпадут метки его вала со средней меткой, находящейся на крышке газораспределительного механизма. В этом случае настройка зажигания позволит выставить угол на 5 градусов, а это нормально для автомобиля, использующегося на топливе 92 или 95.
  5. После этих действий можно ставить трамблер. Корпус этого устройства должен располагаться в таком положении, чтобы воображаемая линия проходила параллельно оси силового агрегата. Что касается ротора бегунка, то он должен смотреть в сторону контакта первого цилиндра на крышке. Если у вас все получилось, то автомобиль должен завестись, а далее необходимо будет произвести регулировку угла (автор видео — канал Lty D).

Самостоятельная регулировка УОЗ

Выставление угла опережения зажигания своими руками

Правильно выставленный угол опережения зажигания предполагает воспламенение топливно-воздушной смеси и ее сгорание до момента, когда поршень окажется в верхней мертвой точке. Такой момент определяется по положению коленчатого вала двигателя и обозначается в градусах. Получается, моментом зажигания является угол между ВМТ и коленвалом. Если сдвигать угол к ВМТ, тогда получается позднее зажигание, а если сдвинуть угол в противоположном направлении, тогда такой угол станет ранним.

Давайте рассмотрим на примере «классики» ВАЗ, как выставить УОЗ на карбюраторном двигателе. Настройку необходимо осуществлять при помощи следующего минимального набора инструментов:

  • гаечный ключ;
  • ключ маховика для проворачивания коленвала;
  • свеча зажигания;

Порядок действий следующий:

  1. Двигатель необходимо заглушить, а сам автомобиль нельзя ставить на передачу (используется стояночный тормоз) Ключ также необходимо вынуть из замка зажигания.
  2. Далее потребуется обнаружить метки, которые находятся рядом с шестерней ГРМ (длинная 0 градусов, средней длины метка 5 градусов, короткая 10 градусов). После этого также понадобиться выявить метку на маховике.
  3. Затем нужно отсоединить высоковольтный провод со свечи зажигания 1-го цилиндра (ближний к радиатору). В этот провод вставляется заготовленная ранее свеча, после чего она крепится на массу (для удобства можно воспользоваться держателем топливного шланга на клапанной крышке).
  4. После этого необходимо снять крышку трамблера, подойти с левой стороны машины и надеть ключ коленвала на гайку маховика. Далее коленвал нужно крутить строго на себя, так как попытка вращения в противоположную сторону приведет к откручиванию маховика.
  5. В процессе вращения коленвала нужно следить за бегунком трамблера и подгонять положение так, чтобы бегунок находился в области контакта 1-го цилиндра.
  6. Что касается меток на шестерне ГРМ и клапанной крышке, для моторов ВАЗ 2103-2106, выставляется 0 или 1 градус, для мотора ВАЗ 2101 ставится 1-3 градуса.
  7. После выставления меток ГРМ и проверив нахождение бегунка трамблера в области контакта 1 цилиндра, ключ с маховика коленвала убирается, крышка трамблера возвращается на место.
  8. Далее зажигание можно включить, но двигатель не запускается. Затем гайку крепления трамблера можно отпустить, после чего трамблер проворачивается против часовой стрелки.
  9. Следующим шагом становится проворачивание трамблера по часовой стрелке до того момента, пока не появится искра. Данную процедуру лучше повторить несколько раз.
  10. После этого трамблер необходимо зафиксировать в том положении, когда проскакивает искра. Затем провод можно вернуть на вкрученную свечу 1-го цилиндра.

Завершающим этапом становится проверка правильности выставленного угла опережения зажигания. Проверить это значение можно при езде. Перед началом пробного заезда двигатель необходимо прогреть до рабочей температуры.

Далее автомобиль потребуется разогнать на ровной дороге до 40-50 км/час, после чего включается 4-я скорость и осуществляется резкое нажатие на педаль газа. Появление «звона пальцев» (детонация) и быстрое его исчезновение (около 2 секунд) при разгоне до 60-65 км/час укажет на то, что угол опережения зажигания выставлен правильно.

Постоянный детонационный стук будет означать, что зажигание раннее. В этом случае процедуру настройки необходимо повторить, проворачивая трамблер в «минус» на одно деление. Отсутствие детонации позволяет осуществлять проворот в «плюс». Другими словами, трамблер сдвигают на несколько миллиметров по часовой стрелке или против часовой стрелки, что будет зависеть от того, какое зажигание нужно выставить в конкретной ситуации.

Стоит добавить, что подстройку угла опережения зажигания на карбюраторных моторах также можно автоматизировать при помощи вакуумного регулятора. Указанное решение служит для коррекции угла опережения зажигания с учетом нагрузок на ДВС в том или ином режиме.

Регулировка зажигания по лампочке

Если вы не знаете, как правильно выставить зажигание, а усилитель искры в вашем авто не используется, то есть еще один метод — по лампочке. Для установки зажигания таким образом необходимо в первую очередь поставить поршень цилиндра 1 в положение ВМТ, об этом мы подробно рассказывали выше. Установка зажигания по лампочке подразумевает использование любой 12-вольтной лампы к распределителю и кузову авто.

Когда зажигание включено, корпус трамблера необходимо вращать в разные стороны до того момента, пока лампа не начнет гореть. В этот момент нужно остановить трамблер и в этом положении закрепить его. В том случае, если двигатель хорошо работает при больших несовпадениях отметок, это может быть обусловлено некорректной сборкой силового агрегата либо растяжением цепи ГРМ.

Поврежден сам ключ

При длительной эксплуатации ключ может попросту сломаться и износиться. Контакты стираются, деформируются.

Тут вам поможет запасной ключ, который есть практически всегда и у всех. Если запасного нет, можно попробовать восстановить старый. Но это актуально в ситуации, когда его погнули и деформировали. Стертые контакты нарастить своими руками невозможно.

Стертые ключи обычно советуют вставить и попробовать провернуть в разных положениях и с различным усилием. Есть вероятность, что попасть в секретку получится, и двигатель запустится. Но в ближайшее время ключ нужно заменить.
