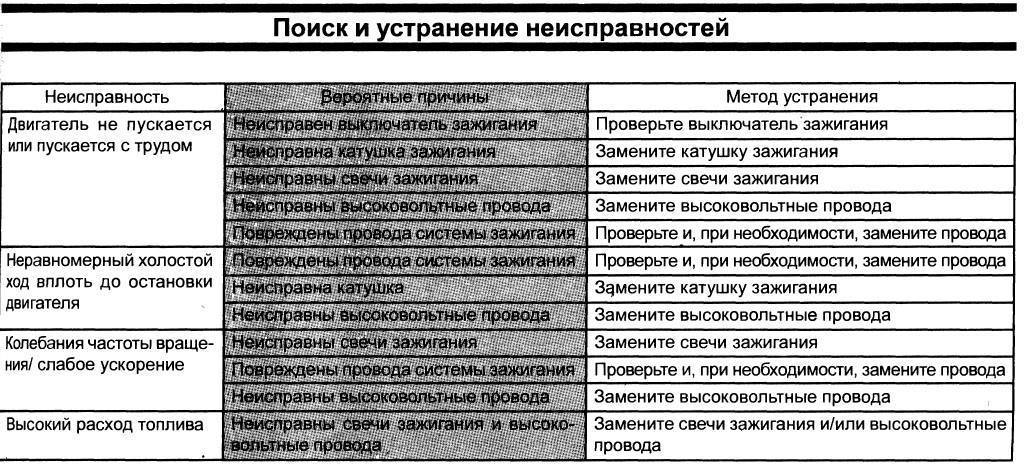

Поиск неисправностей в системе зажигания

Процедура проверки

Если понадобилась проверка катушек зажигания, можно обратиться в диагностический центр или выполнить ее самостоятельно. К этой работе надо подготовиться. Рекомендуется предварительно изучить, как прозвонить катушку зажигания мультиметром.

Чтобы быть уверенным в точности показаний, необходимо правильно подготовить прибор перед тем, как проверить модуль зажигания. Сначала нужно подключить чёрный и красный щупы. Первый вставляется в крайнее гнездо с надписью COM, второй — в соседнее.

После этого следует измерить сопротивление, чтобы проверить работоспособность мультиметра. Для этого переключатель прибора нужно установить в режим измерений сопротивления. Затем нужно прикоснуться щупами друг к другу. Если на экране появится ноль, то прибор исправен.

Необходимо замерить сопротивление у первичной и вторичной обмотки. Полученные значения должны соответствовать параметрам, которые указаны в инструкции по эксплуатации. Перед тем, как проверить катушку зажигания на триммере, или любом другом устройстве, нужно изучить техническую документацию. Если не удалось узнать, каким должно быть сопротивление у проверяемой КЗ, можно ориентироваться на параметры аналогичных моделей.

Катушка зажигания, как правило, имеет цилиндрическую форму. На одном ее торце есть центральный контакт и еще два находятся по бокам от него. Проверку детали нужно начать с визуального осмотра. Надо убедиться в отсутствии сколов, трещин и других повреждений. Правила проверки на «Приоре» или другом автомобиле являются аналогичными.

В некоторых случаях на корпусе катушки можно увидеть полосы, которые называют «дорожками пробоя». Они образуются под воздействием электротока.  Изменение цвета материала корпуса также является признаком неисправностей.

Если замечаний к внешнему виду нет, можно начинать проверять катушку мультиметром. Сначала надо протестировать уровень сопротивления между боковыми клеммами на катушке зажигания. Проверка высоковольтных проводов зажигания мультиметром требует выполнения таких действий:

  1. Включить мультиметр и перевести ручку выбора режима в состояние, соответствующее измерению сопротивления. При этом устанавливается значение, равное 200 Ом.
  2. Чтобы проверить провода, надо прикоснуться щупами к боковым выводам.
  3. Проверить сопротивление, высветившееся на дисплее мультиметра. Оно должно соответствовать тому, которое указано в технических документах. Обычно эта величина находится в диапазоне от десятых долей Ома до нескольких единиц.

Так проводится процедура тестирования первичной обмотки. Если значение равно нулю или выходит за верхний предел нормального диапазона значений, то это говорит о неисправности данного узла.

Проверка любого модуля зажигания мультиметром осуществляется в такой последовательности:

  1. Подготовить тестер к работе. Его нужно установить в режим проверки сопротивления. Выбрать диапазон, равный 200 кОм.
  2. Измеряющие щупы присоединить к центральному контакту (чёрный) и к одному из боковых (красный).
  3. Проверить значение, появившееся на дисплее мультиметра. Оно зависит от модели катушки и должно находиться в диапазоне от 9 до 20 кОм.

Величина сопротивления вторичной обмотки должна соответствовать той, которая указана в технической документации.

Нужно также произвести проверку на наличие короткого замыкания с корпусом. Для этого следует проверить сопротивление между каждым контактом и корпусом. Если оно нулевое хотя бы в одном из случаев, значит, деталь неисправна.

Используя вышеописанные инструкции, можно протестировать дроссели в любом механизме. Проверка катушки зажигания бензопилы или другого устройства мультиметром позволит увеличить срок службы двигателя.

Почему пропадает искра: основные причины

На разных типах двигателей существует достаточно широкий список причин, по которым на свечах зажигания нет искры. Среди главных специалисты выделяют:

  1. Проблемы со свечами зажигания (разрушение корпуса свечи, дефекты электродов и т.п.). Также стоит отметить, что свечи могут быть залиты топливом или маслом, что указывает на поломки самого двигателя.
  2. Неисправности высоковольтных проводов, связанные с пробоем изоляции или отсутствием контакта.
  3. Выход из строя или ошибки в работе датчика положения коленчатого вала.
  4. Проблемы с модулем зажигания, катушкой зажигания, коммутатором;
  5. Сбои в работе или неполадки трамблера.
  6. Ухудшение или отсутствие контакта «массы».
  7. Ошибки, связанные с работой электронного блока управления двигателем (ЭБУ);

Устройство системы зажигания

На рисунке представлена система зажигания, которая применяется в бензиновых автомобилях.

Рассмотрим более подробно устройство и схему системы зажигания авто.

Основные элементы:

  • источник питания (аккумуляторная батарея и автомобильный генератор);
  • накопитель энергии;
  • выключатель зажигания;
  • блок управления накоплением энергии (микропроцессорный блок управления, прерыватель, транзисторный коммутатор);
  • блок распределения энергии по цилиндрам (электронный блок управления, механический распределитель);
  • свечи зажигания;
  • высоковольтные провода.

Источником питания для системы зажигания выступает аккумуляторная батарея непосредственно в момент запуска мотора, и генератор во время работы двигателя.

Накопитель применяется для аккумуляции и преобразования достаточного количества энергии, которая используется на создание электрического разряда в электродах свечи зажигания. Современная система зажигания автомобиля может применять емкостной или индуктивный накопитель.

Индуктивный накопитель представляет собой катушку зажигания (автотрансформатор), первичная обмотка у которой, подключается к полюсу плюсовому, а минусовой полюс подключается через устройство разрыва. В процессе работы устройства разрыва, возьмем для примера кулачки зажигания, в первичной обмотке наводится напряжение самоиндукции. В это время во вторичной обмотке создается повышенное напряжение, необходимое для пробоя на свече воздушного зазора.

Емкостной накопитель представлен в виде емкости, которая заряжается при помощи повышенного напряжения. В нужный момент отдает всю энергию на свечу зажигания.

Блок управления накоплением энергии предназначен для определения начального момента накопления энергии, а также момента его передачи на свечу зажигания.

Выключатель зажигания – электрический или механический контактный блок для подачи в систему зажигания напряжения. Выключатель зажигания многим автомобилистам известен, как «замок зажигания». Ему отводится две функции: подача напряжения непосредственно на втягивающее реле стартера и подача напряжения в бортовую сеть автомобиля.

Популярные статьи  Как правильно подключить магнитолу в машине

Устройство распределения по цилиндрам применяется для подачи в определенный момент энергии к свечам зажигания от накопителя. Данный элемент системы зажигания двигателя состоит из блока управления, коммутатора и распределителя.

Автомобилистам наиболее известно это устройство, как «трамблер», который является распределителем зажигания. Трамблер распределяет по проводам высокое напряжение на свечи цилиндров. Как правило, в распределителе присутствует кулачковый механизм.

Свеча зажигания – устройство с двумя электродами, которые находятся друг от друга на определенном расстоянии от 0.15 до 0,25 мм. Свеча состоит из фарфорового изолятора, который плотно насажен на металлическую резьбу, электродом служит центральный проводник, а вторым электродом выступает резьба.

Высоковольтные провода представляют собой одножильные кабеля с усиленной изоляцией. Проводник может быть выполнен в виде спирали, что поможет избавиться от помех в радиодиапазоне.

Принцип работы системы зажигания

Разделим работу системы зажигания на следующие этапы:

  • аккумуляция электрической энергии;
  • трансформация (преобразование) энергии;
  • разделение по свечам зажигания энергии;
  • образование искры;
  • разжигание топливно-воздушной смеси.

На примере классической системы зажигания рассмотрим принцип работы. В процессе вращения вала привода трамблера приводятся в действие кулачки, подаваемые на обмотку первичную автотрансформатора напряжение 12 вольт.

В момент подачи напряжения на трансформатор, наводится ЭДС самоиндукции в обмотке и вследствие этого, возникает высокое напряжение до 30000 вольт на вторичной обмотке. После чего в распределитель зажигания (бегунок) подается высокое напряжение, который в момент вращения подает напряжение на свечи. 30000 вольт достаточно, чтобы пробить воздушный зазор свечи искровым зарядом.

Система зажигания автомобиля должна быть идеально отрегулирована. Если будет позднее или раннее зажигание, то двигатель внутреннего сгорания может потерять свою мощность или появится повышенная детонация, а это очень не понравится вашей шестерке (ВАЗ 2106).

Нет искры на инжекторном двигателе или моторе с карбюратором: как проверить

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Полное отсутствие искрообразования указывает на возможные неполадки контроллера, модуля зажигания, неисправности катушки или центрального провода. Начинать диагностику следует с проверки предохранителей. Затем следует оценить состояние контакта «массы», а также проверить высоковольтные провода.

Если искры нет на катушке зажигания, тогда следует продиагностировать работоспособность провода высокого напряжения. Указанный провод должен быть проверен на целостность изоляции, не иметь пробоев, обгорелых участков и т.п. Обнаружение любых дефектов является основанием для его замены.

Также в процессе диагностики системы зажигания следует осмотреть свечи. Делать это нужно в том случае, если электричество доходит до свечей. На карбюраторных авто достаточно снять свечной провод, после чего приблизить его к металлической поверхности (например, кузов авто) на половину сантиметра. Затем нужно покрутить стартером и убедиться в наличии или отсутствии пробегающей искры между проводом и металлической поверхностью. Сама искра также должна иметь определенную интенсивность, быть белого цвета с легким синеватым оттенком. В случае если не замечены отклонения, тогда свечи рабочие. Причиной того, что нет искры на свече, может оказаться катушка зажигания.

Если же замечены проблемы со свечами, тогда обратить внимание нужно на контакты свечей. Указанные контакты не должны иметь загрязнений

Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания. Отсутствие такой возможности укажет на необходимость очистки контактов.

Что делать, если нет искры?

Если искры нет — проверьте наличие «плюса» клемме катушки, когда ключ зажигания включен. Это можно сделать с помощью мультиметра, переведя его на измерение постоянного напряжения (DC).

Если напряжение есть — проблема связана со схемой запуска катушки (датчик положения коленвала, модуль зажигания, провода и т. п.).

Если на катушке нет напряжения — проблема в схеме питания (ключ зажигания, провода, соединения).

Если на катушку подается напряжение, проблема может быть в плохом выходном проводе высокого напряжения от катушки к распределителю, микротрещинах на крышке катушки, трещинах или углеродных дорожках внутри крышки распределителя или на бегунке.

Поиск неисправностей в системе зажигания

Использование сканера

Если у вас есть диагностический прибор, подключите его к диагностическому разъему автомобиля и смотрите сигнал оборотов при запуске двигателя. Нет сигнала? Проблема заключается в плохой работе сигнального датчика распределителя зажигания (на двигателях с трамблёром), неисправности приводного механизма распределителя (обычно для пластиковых передач), неисправности ДПКВ (на двигателях без распределителя), неисправности проводки (обрыв, короткое замыкание, окисление контактов).

Если загорается Check Engine, используйте диагностический сканер для считывания кодов неисправностей, связанных с зажиганием. Любые коды, относящиеся к катушке (P0351 − P0358), потребуют проверки катушки. Коды пропусков зажигания говорят о том, что нужно проверить свечи зажигания и/или их провода.

Проверка катушки зажигания

Катушки зажигания в системах зажигания DIS (Distributorless Ignition System — система зажигания без распределителя) функционируют так же, как и в обычных системах зажигания, поэтому испытания по существу такие же.

Но симптомы, вызванные слабой или неисправной катушкой, будут ограничиваться одним или двумя цилиндрами в системе зажигания DIS, а не всеми цилиндрами в двигателе с распределителем и одной катушкой.

Популярные статьи  Сколько клапанов в двигателе лучше: 8 или 16

Поиск неисправностей в системе зажигания

Большинство проблем с запуском DIS вызваны плохим датчиком положения коленчатого вала. Многие системы DIS используют «холостую искру», когда одна катушка зажигает две свечи, которые расположены друг напротив друга в порядке зажигания. В других, в том числе в новых системах с катушкой на проводе зажигания, для каждой свечи предусмотрена отдельная катушка.

Отдельные катушки DIS тестируются по существу так же, как и с эпоксидным заполнением (квадратного типа). Сначала отсоедините все провода. Установите мультиметр в режим измерения сопротивления в самый нижний диапазон. Подключите прибор к первичным клеммам катушки зажигания и сравните сопротивление первичной обмотки с данными в спецификации (обычно менее 2 Ом).

Поиск неисправностей в системе зажигания

Затем подключите мультиметр к вторичной обмотке и сравните показания с паспортными данными (обычно 6000–30 000 Ом). Если показания выходят за пределы указанного диапазона, катушка неисправна и требует замены.

Если измерение вторичного сопротивления катушки DIS затруднено из-за расположения, попробуйте отсоединить провода от свечей зажигания и измерить вторичное сопротивление через штекера проводов, а не через клеммы катушек. Просто не забудьте добавить к полученным показаниям максимум 8000 Ом сопротивления проводов.

Нет искры на инжекторном двигателе или моторе с карбюратором как проверить

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя. Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д

Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Полное отсутствие искрообразования указывает на возможные неполадки контроллера, модуля зажигания, неисправности катушки или центрального провода. Начинать диагностику следует с проверки предохранителей. Затем следует оценить состояние контакта «массы», а также проверить высоковольтные провода.

Если искры нет на катушке зажигания, тогда следует продиагностировать работоспособность провода высокого напряжения. Указанный провод должен быть проверен на целостность изоляции, не иметь пробоев, обгорелых участков и т.п. Обнаружение любых дефектов является основанием для его замены.

Также в процессе диагностики системы зажигания следует осмотреть свечи. Делать это нужно в том случае, если электричество доходит до свечей. На карбюраторных авто достаточно снять свечной провод, после чего приблизить его к металлической поверхности (например, кузов авто) на половину сантиметра. Затем нужно покрутить стартером и убедиться в наличии или отсутствии пробегающей искры между проводом и металлической поверхностью. Сама искра также должна иметь определенную интенсивность, быть белого цвета с легким синеватым оттенком. В случае если не замечены отклонения, тогда свечи рабочие. Причиной того, что нет искры на свече, может оказаться катушка зажигания.

Если же замечены проблемы со свечами, тогда обратить внимание нужно на контакты свечей. Указанные контакты не должны иметь загрязнений. Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания

Отсутствие такой возможности укажет на необходимость очистки контактов

Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания. Отсутствие такой возможности укажет на необходимость очистки контактов.

Проверка датчика коленвала

На большинстве автомобилей неисправный ДПКВ обычно вызывает код неисправности, поэтому используйте диагностический сканер. Или проверьте сам датчик коленвала.

Магнитный ДПКВ

Магнитные датчики коленвала можно проверить, отсоединив электрический разъем и измерив сопротивление между соответствующими клеммами. Если сопротивление не соответствует техническим характеристикам, датчик неисправен и требует замены.

Магнитные датчики положения коленчатого вала вырабатывают переменный ток при запуске двигателя, поэтому проверка выходного напряжения является еще одним тестом, который можно выполнить.

При подключенном датчике измерьте выходное напряжение на клеммах датчика при запуске двигателя. Если вы видите по крайней мере 20 мВ на переменного тока, датчик исправен, то есть, вероятно, неисправность в модуле.

Если выходное напряжение низкое, снимите датчик и осмотрите его конец на наличие ржавчины или мусора (магнитные датчики будут притягивать металлические частицы). Очистите датчик, переустановите его и проверьте снова.

Убедитесь, что он имеет надлежащий воздушный зазор (если он регулируется), поскольку расстояние между концом датчика и зубчатым венцом или выемками в коленчатом валу будет влиять на выходное напряжение датчика. Если воздушный зазор правильный и выходное напряжение по-прежнему низкое, замените датчик.

ДПКВ на эффектом Холла

Датчики положения коленвала с эффектом Холла обычно имеют три клеммы. Одна — для подачи тока, одна — для заземления и одна — для выходного сигнала. Датчик должен иметь напряжение и массу для подачи сигнала, поэтому сначала проверьте эти клеммы с помощью мультиметра.

Выход датчика можно проверить, отсоединив модуль DIS и проворачивая двигатель, чтобы убедиться, что датчик выдает сигнал напряжения. Напряжение вольтметра должно меняться каждый раз, когда зубец проходит перед датчиком. При наблюдении на осциллографе вы должны увидеть прямоугольную форму волны. Отсутствие сигнала говорит о том, что датчик неисправен.

Популярные статьи  Ошибка P0172 – слишком богатая смесь

Источник

Проверка «пистолетом»

Кроме проверки мультиметром и специальным тестером, существует и оригинальный метод под названием «проверка пистолетом». Суть его заключается в том, чтобы исследовать работоспособность под давлением на специальном стенде.

Алгоритм таков: проводник вставляем в паз, одеваем наконечник, после фиксации нажимаем курок пистолета. Индикатор зелёного цвета укажет на 100% работоспособность, жёлтого – на недостаточную проводимость, красный – неисправность свечи зажигания.

Несмотря на изобретение такового прибора, он не даёт 100% уверенности в диагностике, так как давление в пистолете несколько отличное от давления внутри цилиндра.

Поиск неисправностей в системе зажигания

Неисправности системы зажигания автомобиля неприятны тем, что любая из них, всегда сопровождается серьезными перебоями в работе двигателя или полной его остановкой. Главный признак неисправности системы зажигания – полное отсутствие или “слабая” искра между электродами свечей зажигания. Что делать если нет искры, и где её искать? Об этом и не только читайте в нашем материале.

Чаще всего искра пропадает именно в тот момент, когда нужно куда-либо ехать

Чтобы не толкать машину в ближайший автосервис, важно понимать, от чего зависит работа системы зажигания, тогда и поиск пропавшей искры не вызовет особых затруднений

В конце этой статьи смотрите видео-инструкцию по поиску искры в системе зажигания автомобилей ВАЗ.

А ниже мы предлагаем познакомиться с алгоритмом поиска пропавшей искры в системе зажигания автомобиля.

Почему нет искры на свечах зажигания?

Причин отсутствия искры на свечах зажигания может быть несколько. Чаще всего виновниками неисправности являются:

  • Аккумуляторная батарея;
  • Высоковольтные провода;
  • Катушка зажигания;
  • Распределитель зажигания;
  • Неисправности в цепи низкого напряжения.

Поиск неисправностей в системе зажигания

Также особое внимание при отсутствии искры следует уделить проверке качества контактов и электрических соединений элементов системы зажигания. Проверить состояние контактов можно просто потеребив их рукой

Внимательно осмотрите провода и блоки системы зажигания – при обнаружении на них грязи, масла или воды, их обязательно нужно протереть сухой тряпкой. После этого попробуйте завести двигатель, возможно, что на этот раз он заведется.

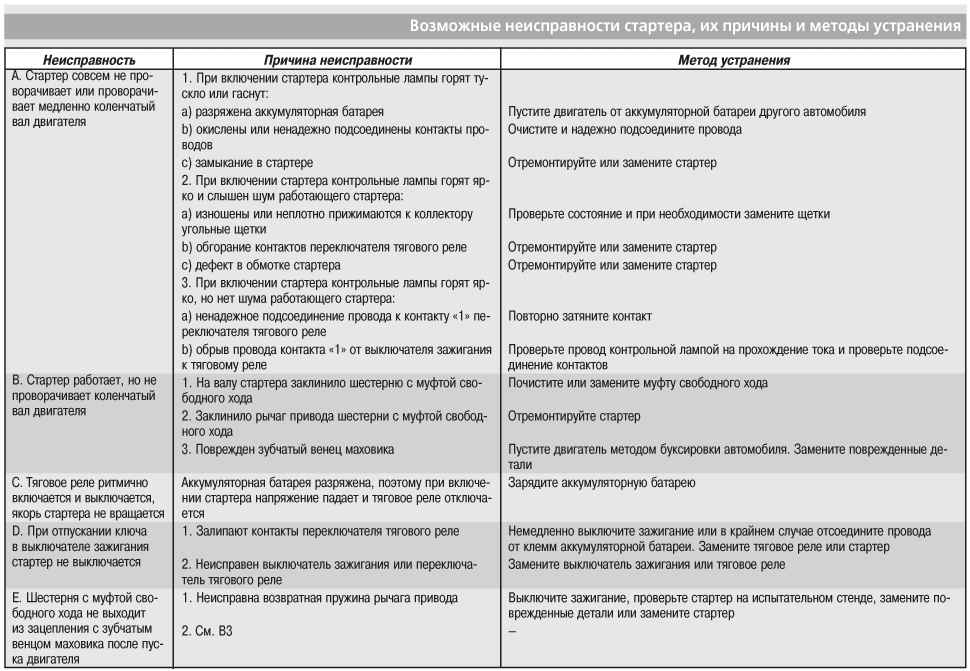

Проверка аккумуляторной батареи

Явным признаком проблем с аккумулятором является глухой и тихий сигнал «клаксона». Также при проблемах с АКБ во время вращении стартера, как правило, гаснут контрольные лампочки на панели приборов. В таком случае причиной отсутствия искры может быть плохой контакт на клеммах или низкий заряд батареи.

  1. Если клеммы окислены, их необходимо зачистить и плотно затянуть. Кроме того, можно использовать графитовую смазку, которая надежно защитит контакты от окисления в будущем.
  2. В случае разряда аккумуляторной батареи, её необходимо зарядить при помощи зарядного устройства.

О том как правильно заряжать автомобильный аккумулятор и обслуживать его читайте в нашей инструкции по зарядке АКБ.

Проверка высоковольтных проводов

Далее стоит осмотреть провода высокого напряжения: они должны иметь аккуратный не “разлохмаченный” внешний вид, без нарушений изоляции, иначе, их придется заменить. Если провода в порядке, тогда можно начинать поиск искры.

Поиск искры рекомендуем начать со свечных проводов. Для этого нужно снять наконечник свечного провода со свечи зажигания и поднести его к “массе” (ближайшей металлической неокрашенной части кузова или двигателя) на расстояние 5-8 мм, после чего, необходимо на несколько секунд включить стартер.

Вращение стартера должно сопровождаться бесперебойной яркой искрой белого цвета с легким голубым оттенком. При отсутствии искры нужно проверить катушку зажигания. Искра фиолетового, красного или желтого цвета свидетельствует о неисправностях в системе зажигания.

Также стоит отметить, что сами свечи зажигания крайне редко выходят из строя все одновременно. При наличии “искры” в свечных проводах, проверить любую свечу зажигания можно, вывернув её из головки блока цилиндров, и надев на неё свечной провод. Металлической частью свечи прикоснитесь к “массе” автомобиля, и вращая стартер, убедитесь в наличии или отсутствии искры на электродах свечи.

Менять свечи зажигания необходимо в сроки, установленные регламентом технического обслуживания для вашего авто (обычно через каждые 15-25 тыс. км).

Узнать больше о маркировке и калильном числе свечей зажигания можно из нашего материала по этой ссылке.

Замена неисправного элемента

Починить вышедшую из строя бобину не получится, потребуется установка нового элемента. Перед началом работы подготавливают саму деталь, торцевые ключи. Замену выполняют так:

  1. Сбрасывают минусовую клемму аккумулятора. Извлекают центральный кабель вывода катушек. Для этого подтягивают его вверх, прикладывая минимальные усилия.
  2. Ключом на 8 мм отвинчивают крепежные гайки клемм кабелей, идущих к контактам катушки.
  3. Демонтируют бобину, откручивая 2 болта. Устанавливают новый модуль. Выполняют сборку в обратном порядке.

Если определить неисправность и заменить деталь самостоятельно не удается, обращаются к автомеханику.

Источник

Диагностика. Методика остекления

Как проверить свечу зажигания на работоспособность? Методика предполагает, что верхняя сторона изолятора будет менять свой цвет. Должен получиться жёлтый цвет с хорошим, почти глянцевым блеском. По виду эти свечи похожи на стекло.

Такая дилемма образуется после весьма беспечного движения на автомобиле. Здесь может быть слишком интенсивное применение кикдаунов и перегазовка. Так нарушается образование искр на значительных оборотах, и на поверхностях возникают стеклообразования. Этот дефект нельзя устранить своими силами. И свечи подлежат замене.

Видео: как проверить свечи зажигания мультиметром:

Видео: как проверить искру на свече зажигания
