Подбор свечей зажигания NGK

Свечи Denso подбор по автомобилю

При проведении технического обслуживания бензинового автомобиля, наряду с различными фильтрами, техническими жидкостями и приводными ремня – свеча зажигания является таким же расходным материалом и подлежит периодической замене. Для удобства подбора свечей денсо по автомобилю на сайте производителя существует онлайн-сервис. При входе на страницу поиска продукции, перед покупателем встают два пути:

  1. Осуществить подбор изделия можно по марке и модели транспортного средства;
  2. По маркировке, спецификации и номенклатурному номеру изделия.

Электронный каталог русскоязычного сайта Denso

Свечи NGK: как отличить подделку

Как известно, широкая известность и репутация качественного бренда часто делает такого производителя объектом недобросовестной конкуренции, а также становится поводом к изготовлению большого количества низкосортных подделок. Что касается свечей зажигания, процент неоригинальных контрафактных изделий в этом сегменте очень высок, особенно на рынках СНГ.

Еще несколько лет назад такие подделки было намного легче выявлять. На неоригинальное изделие четко указывали:

  • низкое качество упаковки;
  • отсутствие защитных голографических наклеек;
  • размытые/кривые шрифты на упаковке и маркировке свечи;
  • подозрительно низкая цена и целый ряд других признаков;

Сами свечи также были выполнены кустарно, на краях электродов просматривались зазубрины, срезы и грани могли быть кривыми, нанесенная маркировка на свечах отличалась по качеству и типу шрифта, болтались уплотнительные шайбы и т.п.

В случае с NGK подделку быстро определяли по тому направлению, которое имел электрод. В оригинале электрод расположен строго перпендикулярно по отношению к контакту, а также отличается ровным и одинаковым по толщине стержнем применительно ко всей длине

Поддельные свечи NGK стразу привлекали внимание тем, что по толщине стержень электрода имел разбежности, выделялся кривизной своего направления относительно контакта.
Что касается полиграфии, оригинальные NGK имеют качественные четкие надписи и рисунки в верхней части упаковки. Подделка имеет надписи снизу, контуры рисунков разного цвета имеют смещение относительно друг друга

Также сама коробка может быть собрана криво, что приводит к смещению надписей и рисунков от центра граней.
Центральный электрод на поддельных изделиях не имеет цилиндрической формы, может стоять криво, на нем видны мелкие изъяны. Что касается бокового электрода, в оригинале он установлен ровно, в то время как поддельный стоит с отклонением от центра, грань скошена.

Причина заключается в том, что заметно улучшилось качество полиграфии и самого изготовления поддельных изделий. Более того, на таких свечах двигатель может сносно работать без очевидных сбоев и проблем не одну тысячу или даже десяток тысяч километров.

Однако это не значит, что подделка значительно приблизилась по качеству и эффективности работы к оригиналу. Исследования и тесты, проведенные в лабораторных условиях с помощью специального оборудования, наглядно демонстрируют всю пагубность использования таких свечей для ДВС и кошелька водителя.

Описание свечей зажигания Brisk

Brisk – компания, которая изготовляет для автомобилей свечи зажигания. Она по праву заслужила свою популярность, ведь эта чешская фирма основана в 1935 году и с тех пор активно развивается и улучшается.

Маркировка и ее расшифровка

Маркировку можно обнаружить не только на изделии, но и на его упаковке. На фотографии ниже рассмотрим пример расшифровки маркировки:

Расшифровка маркировки свечей зажигания

  1. L – это размер корпуса. Сюда относится величина гайки под ключ, а также диаметр и шаг резьбы. Эта буква также означает уплотнение свечи.
  2. 15 – эта цифра входит в состав маркировки и означает калильное число – тепловую характеристику.
  3. Y – конструкция изолятора. Он может быть разных вариантов: вынесенный, утолщенный кончик изолятора, специальная версия разрядника и другие.
  4. Brisk Super отличается от предыдущих свечей Classic. Здесь можно обнаружить дополнительную букву. Она означает материал, из которого изготовлен сердечник электрода. Например, C – медь, S – серебро, P – платина и др.
  5. Последняя цифра – 1 это межэлектродное расстояние, стандартом которого является от 0,4 до 0,8 мм (автор видео – Сергей Александрович).

Серии

  1. Classic прекрасно подходят для автомобилей, имеющих контактную систему зажигания. Главным критерием выбора является двигатель внутреннего сгорания карбюраторных машин. Они часто используются в отечественных машинах, кроме прочего их можно приобрести по доступной цене.
  2. Super – серия для машин, оснащенных электронной системой зажигания.
  3. Forte – в данном случае диаметр сердцевины электрода отличается увеличенным гальваническим покрытием корпуса.
  4. Свечи зажигания Brisk silver предназначены для работы с двигателями, работающими на газовом топливе. Они характеризуются серебряным центральным электродом небольшого диаметра.
  5. Exstra – это серия с двумя или тремя боковыми электродами с удлиненным интервалом замены. По большей степени они используются в зарубежных автомобилях.
  6. Platin – контакт в данном устройстве состоит из платины. Благодаря этому компоненту расстояние между электродами соблюдает постоянство, малый диаметр способствует увеличению мощности двигателя, а также свечи зажигания имеют высокую устойчивость к электрической эрозии.
  7. Premium выдают мощнейшую искру зажигания и обладают улучшенной акселерацией. Как можно заметить, линейка данной фирмы довольно обширна, что гарантирует возможность подобрать конкретные свечи для своего автомобиля.

Автомобильная свеча Brisk

Плюсы и минусы

  • можно подобрать свечи для различного вида топлива;
  • доступная цена;
  • долгий срок службы;
  • быстрый розжиг;

Относительно недостатков этих свечей, впрочем, как и любых других, можно отметить, что на рынке по незнанию можно встретить подделку. Поэтому при покупке нужно всегда быть настороже.

Как подобрать СЗ Brisk по автомобилю?

Чтобы подобрать устройство для своей машины, нужно выяснить факторы, определяющие стабильность работы:

  • особенность строения;
  • качество использованных при изготовлении компонентов;
  • соответствие между автомобильным двигателем и параметрами изделия.

Прежде чем подобрать свечи для своей машины, нужно определиться с калильным числом, которое обозначает уровень теплоотдачи. Для каждого типа изделия это значение определяется индивидуально и является показателем времени, в течение которого детали нагреваются до определенной температуры. После этого происходит самопроизвольное возгорание смеси. Для подбора устройства необходимо ориентироваться на маркировку, которая указывает на размер теплового конуса изделия.

Устройство марки Brisk

Обычно в документах на автомобиль есть требования для свечей зажигания, в том числе и их марка. На упаковке свечей также содержится список рекомендуемых машин для их использования. Этот вариант подбора подходит только опытным автолюбителям, и в основном тогда, когда сотрудники магазина знают весь ассортимент.

Технологии NGK

Классическая конструкция свечи зажигания, казалось бы, не меняется уже минимум полвека. Однако в современных условиях, когда требования к экологичности растут постоянно, такие свечи мало пригодны. Сравнительно большая площадь электродов, на которой происходит разряд, требует увеличения напряжения, сама искра, «плавая» по поверхности электродов, не гарантирует строгого поддержания момента и скорости распространения фронта пламени.

Популярные статьи  Жидкое стекло для автомобиля

Разработанная компанией технология V-Line стала простым и эффективным решением вопроса для большинства двигателей внутреннего сгорания. Суть технологии – в нанесении на торец центрального электрода V-образной канавки, идущей параллельно боковому электроду. Аналогичную по сути технологию применяет и Denso, но для обхода патентов NGK у них канавка выполняется на боковом электроде.

Подбор свечей зажигания NGK

У свечей, сделанных по технологии V-Line при сохранении прочих параметров площадь пространства, на котором возможно искрообразование, заметно уменьшается. При той же системе зажигания увеличивается напряженность электростатического поля между электродами, то есть мощность и стабильность искры возрастают в сравнении со свечами традиционной конструкции. Кроме того, искра всегда проскакивает «с краю», где искровой промежуток лучше вентилируется — при работе на бедных смесях это улучшает стабильность работы мотора, особенно на холостом ходу.

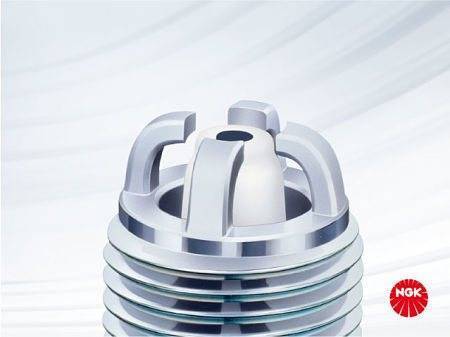

Интересны свечи NGK с полускользящим поверхностным разрядом: в отличие от традиционных многоэлектродных конструкций, здесь центральный электрод полностью утоплен в изолятор.

Подбор свечей зажигания NGK

Преимущество такой продукции при работе на богатых смесях или в изношенных моторах: отложения токопроводящего нагара здесь мало сказываются на эффективности работы свечи, и она становится способной работать при сильном загрязнении.

Если же вспомнить иридиевые свечи зажигания NGK или платиновые, то их преимущества над классическими очевидно: это и гораздо более стабильное искрообразование из-за малого диаметра центрального электрода, и минимальные темпы эрозии – а значит, и наибольший в сравнении с другими типами ресурс. Недаром в современных моторах представителей этой линейки ставят уже с завода.

Однако даже тут инженеры NGK нашли пространство для новых опытов. Созданные ими гибридные свечи имеют центральный платиновый электрод, работающий в паре с боковым. Боковой электрод имеет платиновую напайку и два дополнительных электрода, работающих по тому же принципу, что заложен в свечи с полускользящим поверхностным разрядом. Когда свеча загрязняется, «в дело вступают» дополнительные электроды, позволяющие двигателю стабильно работать до того момента, когда она прогреется до точки выгорания нагара.

Подбор свечей зажигания NGK

Диапазон рабочих температур свечей зажигания

Во время работы двигателя свеча зажигания нагре­вается под действием теплоты сгорания топлива. Некоторая часть тепла, поглощенного свечой зажи­гания, передается к свежей топливно-воздушной смеси. Основная часть тепла передается на корпус свечи через центральный электрод и его изоля­тор и рассеивается в головке блока цилиндров. Рабочая температура отражает баланс тепла, по­глощаемого свечой и рассеиваемого в головке блока цилиндров. Целью является обеспечение температуры самоочистки изолятора центрального электрода свечи, приблизительно равной 500 °С, даже при низкой нагрузке двигателя.

При снижении температуры ниже этого уровня возникает опасность отложения на хо­лодных областях свечи нагара и масла вслед­ствие неполного сгорания топлива (особенно, когда двигатель не достиг нормальной рабочей температуры при низких температурах наруж­ного воздуха или во время пуска) (см. рис. «Температурная характеристика свечи зажигания«, кривая 3). Это может привести к созданию про­водимости (шунтирования) между центральным электродом и корпусом свечи зажигания. Это приведет к потерям энергии зажигания в форме тока короткого замыкания (что создает опас­ность пропусков зажигания). При более высоких температурах отложения нагара сгорают на изо­ляторе центрального электрода, свеча зажигания «очищает» сама себя (см. рис. «Температурная характеристика свечи зажигания«, кривая 2).

При этом температура не должна превы­шать 900 °С, поскольку в противном случае значительно увеличивается износ электродов свечи (вследствие окисления и коррозии под действием горячих газов). При дальнейшем повышении температуры возникает опасность самовоспламенения (зажигания топливно- воздушной смеси на горячих поверхностях) (см рис. «Температурная характеристика свечи зажигания«, кривая 1). Самовоспламенение подвер­гает двигатель чрезвычайно высоким нагрузкам и может привести к его очень быстрому выходу из строя. Отсюда следует, что свеча зажигания должна соответствовать двигателю в отноше­нии его теплопоглощающей способности.

Идентификатором тепловой нагрузочной способности свечи зажигания является ее те­пловой коэффициент, обозначаемый калиль­ным числом и определяемый посредством сравнительных измерений с использованием эталонного источника.

Для определения калильного числа свечей зажигания используется процедура, заключающаяся в измерении ионного тока в процессе сгорания топлива. Для оценки развития процесса сгорания топлива используется ионизирующий эффект пла­мени, процедура заключается в измерении проводимости в зазоре между электродами. Характеристические изменения в процессе сгорания топлива, вследствие увеличения те­пловой нагрузки свечи зажигания, могут быть определены посредством измерения ионного тока и использованы для оценки процесса са­мовоспламенения. Свеча зажигания должна быть адаптирована таким образом, чтобы предотвратить преждевременное зажигание.

Применение материалов с высокой те­плопроводностью (серебра или никелевых сплавов с медным сердечником) для изго­товления центрального электрода позволяет значительно увеличить длину изолятора цен­трального электрода без изменения калиль­ного числа свечи зажигания. Это расширяет рабочий диапазон в сторону низких тепловых нагрузок и снижает вероятность отложений нагара.

Уменьшение вероятности пропусков за­жигания, сопровождающихся значительным повышением содержания углеводородов в от­работавших газах, является чрезвычайно бла­гоприятным фактором снижения токсичности отработавших газов и расхода топлива во время работы двигателя при частичном открытии дрос­сельной заслонки в режиме низкой нагрузки.

Конструкция свечей зажигания NGK. Маркировка. Калильное число

Конструкция стандартной свечи зажиганияМаркировка свечей NGK Буквенная комбинация (1-4) перед калильным числом дает указания относительно диаметра резьбы, раствора шестигранного гаечного ключа, а также особенности конструкции. Пятая позиция (цифра) предназначена для калильного числа. Шестая буква обозначает длину резьбы. Седьмая буква содержит данные относительно конструкционных особенностей специальных свечей зажигания. Восьмая позиция, опять цифра, кодирует особый зазор между электродами.

Калильное число

Современные свечи зажигания индивидуально подбираются для различных конструкций двигателя и условий движения. Поэтому нельзя указать такую свечу зажигания, которая будет без проблем функционировать во всех двигателях.

Так как в камере сгорания различных двигателей температура повышается по-разному, необходимы свечи зажигания с разным тепловым эквивалентом.

Эти тепловые эквиваленты, выраженные с помощью калильного числа, представляют собой измеренные на электродах и изоляторе средние температуры, соответствующие нагрузке двигателя. На юбке изолятора рабочая температура должна быть в интервале от 400°С до 850°С. При этом температуры свыше 400°С требуются потому, что при таких температурах удаляются осаждающиеся сажа и масляный нагар, и таким образом происходит самоочищение свечи зажигания.

Однако выше 850°С температура на изоляторе подниматься также не должна, так как при температуре свыше 900°С может появляться калильное зажигание. Кроме того, при очень высоких температурах электроды дополнительно подвергаются воздействию химически агрессивных соединений или разрушаются.

Для свечей зажигания фирмы NGK применимо простое практическое правило: — низкое калильное число (например BP4ES) — «горячая свеча зажигания», высокое поглощение тепла, обусловленное длинной юбкой изолятора; — высокое калильное число (например BP8ES) — «холодная свеча зажигания», малое поглощение тепла, обусловленное короткой юбкой изолятора.

Свечи зажигания с поверхностным разрядом

Принцип работы свечей зажигания с полуповерхностным разрядом основан на том, что искра зажигания скользит через предпочтительную часть юбки изолятора и удаляет возможные отложения сажи.

Только тогда возникает искровой пробой от юбки изолятора на боковые электроды и происходит надежное воспламенение топливной смеси.

Популярные статьи  Электромобили: преимущества и недостатки электрического двигателя на авто

Свечи зажигания с дополнительным искровым промежутком

В случае свечей зажигания фирмы NGK с дополнительным искровым промежутком искровой пробой при сильном покрытии сажей проходит сначала через юбку изолятора, затем перескакивает при формировании искры зажигания на то место, в котором корпус свечи сближается с юбкой изолятора (1). Топливная смесь воспламеняется безукоризненно, двигатель работает нормально.

После достижения температуры самоочищения (>450°C) на юбке изолятора удаляется нагар, и воспламенение опять производится нормальным образом между центральным и боковым электродом (2).Моменты затяжки свечей зажигания Если приложенный крутящий момент затягивания свечи был слишком мал, появляется угроза потери компрессии, отвинчивания центрального электрода и тепловых повреждений из-за пониженного отвода тепла. Дело может дойти и до самостоятельного отвинчивания свечи зажигания. Если же выбран слишком большой крутящий момент затягивания, можно повредить головку цилиндра. Кроме того, слишком большое усилие, приложенное к свече зажигания, может привести к срыву резьбы.

Крутящий момент затягивания можно получить после затягивания путем измерения высоты (толщины) уплотнительного кольца. Свеча зажигания, уплотнительное кольцо которой не сжато, затянута со слишком малым крутящим моментом затягивания. Наоборот, свеча со слишком сильно сжатым уплотнительным кольцом, затянута со слишком высоким крутящим моментом затягивания.

Крутящий момент затягивания для свечей зажигания с плоской посадкой (с уплотнительным кольцом) 18 mm 14 mm 12 mm 10 mm
Чугунная головка 35-45 Н.м 25-35 Н.м 15-25 Н.м 10-15 Н.м
Алюминиевая головка 35-40 Н.м 25-30 Н.м 15-20 Н.м 10-12 Н.м

www.ngk.ru

Видео «Как выбрать автомобильные свечи»

О том, как правильно подобрать это устройство, заставляющее работать двигатель, можно узнать из видео от автора ОТВ Приморье.

Brisk — одна из крупнейших в мире компаний-производителей автомобильных свечей зажигания. Она по праву заслужила свою популярность, ведь эта чешская фирма основана в 1935 году и с тех пор активно развивается и улучшается.

Нажмите, чтобы увеличить.

Свечи Brisk A-line yttrium.

Свечи зажигания BRISK соответствуют международным стандартам качества. При их производстве применяется оборудование, позволяющее производить 3D измерения параметров выпускаемых изделий. Также настроена автоматизированная линия для выпуска боковых электродов, производится электронный контроль качества. Стойкость изолятора обеспечивается специальным процессом спекания, при котором изолятор утрачивает изначальную хрупкость и становится устойчивым к механическим воздействиям.

Свечи зажигания Champion подделки

Не столь популярный, но бренд который находится «на слуху» — Champion. Этот производитель говорит следующее по поводу подделок и возможной защиты от них: Срок службы свечей зажигания — подделок будет короче, чем срок службы оригинальных изделий CHAMPION. Продукты низкого качества значительно ухудшают эксплуатационные возможности автомобиля. Калильное число свечей-подделок несомненно, не соответствует калильному числу оригинальных свечей CHAMPION. Боковой электрод поддельной свечи зажигания может легко отломиться и вывести из строя весь двигатель.

1. Изолятор должен быть кремово-белым. Белоснежный изолятор может указывать на подделку. Оребрение изолятора должно соответствовать изображению. 2. Металлический корпус свечи CHAMPION изготовлен методом холодной вытяжки, поэтому его поверхность обладает равномерным тусклым блеском Корпус свечей подделок получен методом токарной обработки что, придает ему характерный блеск и может быть определено на ощупь. 3. На корпусе свечей CHAMPION выше резьбы нанесена наклонная накатка. 4. Свечи CHAMPION имеют более высокую коррозионную стойкость, чем свечи других производителей. Поддельные свечи корродируют значительно быстрее. 5. На сварном соединении бокового электрода с корпусом свечи шов практически незаметен — грубая зачистка шва указывает на подделку.

РАСШИФРОВКА МАРКИРОВКИ СВЕЧЕЙ NGK

Продукция этой компании кодируются формулой типа 123456-7.

  1. диаметр установочной резьбы и размер шестигранника (А – 18/25,4 мм, В – 14/20,8 мм, С – 10/16 мм, D – 12/18 мм, Е – 8/13 мм, АВ – 18/20,8 мм, ВС – 14/16 мм, BK – 14/16 мм, DC – 12/16 мм). То есть для привычных нам свечей автомобилей ВАЗ первым символом в маркировке должен быть B, например.
  2. тип исполнения (P – выступающий изолятор, М – компактная свеча, U – с поверхностным разрядом).
  3. тип помехоподавления (R – резистор, Z – индуктивность). На свечах, не имеющих дополнительного помехоподавления, третье знакоместо пропускается (например, в BP6ES).
  4. калильное число. У NGK оно обозначается числами от 2 до 10, направление нумерации привычно нам по отечественному стандарту (то есть «двойка» — самая горячая, а «десятка» — самая холодная). Применяемость NGK по калильному числу и их соответствие маркировкам других производителей можно описать так:
  5. длина крепежной резьбы (E – 19 мм, EH – 19 мм с хвостовиком частично без резьбы, H – 12,7 мм, L – 11,2 мм). Если NGK имеет не уплотнительное кольцо, а коническую посадку, то используется буква F, а длина резьбы составляет в зависимости от первого знакоэлемента 10,9 мм (свечи А), 11,2 мм (свечи В), 17,5 мм (свечи B*EF). Например, у NGK AR8F маркировка указывает на резьбу длиной 10,9 мм при коническом уплотнении. У компактных свечей зажигания это знакоместо пропускается, так как длина резьбы у них всегда 9,5 мм.
  6. величина искрового зазора. Это знакоместо всегда отделяется дефисом, а если оно отсутствует в маркировке, то установлен стандартный зазор: для автомобилей 0,8-0,9 мм, для мотоциклов 0,7-0,8 мм. Зазор указывается в десятых долях миллиметра целым числом, то есть 8 означает зазор 0,8 мм, а 15 – 1,5 мм.
  7. конструктивные особенности свечи. Здесь вариантов много:
B Неподвижная контактная гайка
CM Наклонный боковой электрод, компактное исполнение (изолятор длиной 18.5 мм)
CS Аналогично
G, GV Гоночные свечи
I Иридиевый электрод
IX Усовершенствованный иридиевый электрод
J 2 боковых электрода специальной формы
K 2 боковых электрода
-L Промежуточное калильное число
-LM Компактный тип (изолятор длиной 14,5 мм)
N Специальный боковой электрод
P Платиновый электрод
Q 4 боковых электрода
S Стандартный тип
T 3 боковых электрода
U Полуповерхностный разряд
VX Платиновая свеча зажигания
Y Центральный электрод с канавкой (серия V-Line)
Z Специальная конструкция

Расшифруем для примера маркировку NGK BPR5ES-11. Она имеет присоединительную резьбу 14 мм под «21-й» свечной ключ, выступающий изолятор, обычный помехоподавительный резистор, калильное число 6, резьбовой хвостовик длиной 19 мм, стандартную конструкцию, искровой зазор 1,1 мм. Проведем обратный подбор – допустим, с автомобиля снята одноэлектродная свеча с резьбой 10 мм под «16-й» свечник, длина резьбы 19 мм, калильное число по таблице соответствует числу 10 у NGK, зазор между электродами – 1 мм. Исходя из известных параметров нам ищем в каталоге NGK с маркировкой CPR10ES-10 (свеча классического типа, которая соответствует параметрам имеющейся) либо максимально близкую по маркировке.

Как отличить подделку

Обратная сторона популярности – это огромное количество контрафакта на рынке. Чтобы в этом убедиться, необязательно даже идти в автомагазин: на том же Ebay или Aliexpress набрать в поиске «spark plug», как он тут же выдаст огромное количество свечей в знакомой упаковке и, естественно, из Китая. Подобные объемы контрафакта уже успели серьезно ударить по репутации компании – во многих автосервисах и по сей день при любых проблемах с зажиганием первым отвечают «Вы сначала свечи нормальные поставьте, а не NGK».

Популярные статьи  Масло в воздушном фильтре: почему попадает и что делать

Подбор свечей зажигания NGK

Итак, как отличить подделку на витрине? Начнем с упаковки. Малейшие «косяки» полиграфии однозначно указывают на дешевый контрафакт, у оригинальных свечей коробочки всегда идеальны.

Само качество изготовления говорит за себя.

Подбор свечей зажигания NGK

Контактный наконечник у оригинальных NGK кажется сделанным за одно целое со свечой: открутить его пальцами невозможно. Маркировки на изоляторе и металлической юбке должны быть четкими и ровными. Резьба на оригинальной продукции накатывается, поэтому всегда гладкая и ровная. Шероховатость резьбы, следы резца указывают на сомнительное происхождение. Кривые электроды, особенно отклонение бокового электрода от оси центрального – также повод отказаться от покупки.

У поддельных свечей V-Line практически всегда нарушено направление канавки в центральном электроде – если на заводе при припайке бокового электрода его центрируют точно по канавке, то у «подвальных» свечей их взаимная ориентация может быть абсолютно любой. У свечей с электродами из благородных металлов, поскольку они гораздо более трудоемки в изготовлении, отличия с «палеными» бросаются в глаза еще ярче, так как полностью выдерживать сложную технологию в условиях «левого» производства нерентабельно.

Видео: Как отличить поддельные свечи от оригинала

Лидером по производству свечей зажигания для двигателей внутреннего сгорания бензинового типа, свечей накаливания дли дизельных агрегатов является японская компания NGK. Фирма образовалась 100 лет назад, в 1919 году и называлась NGK INSULATORS., LTD. В 1936 году фирма стала называться NGK SPARK PLUG CO., LTD.

Импортные устройства

На импортные СЗ обозначения наносят по аналогии с российскими, но с использованием других буквенно-цифровых символов, что может ввести автовладельцев в некоторое заблуждение. Хотя, в целях упрощения выбора на упаковку наносится информация о том, на каких ТС они могут использоваться. Кроме того, маркировку импортных устройств можно расшифровать по специальным таблицам заменяемости. Но остановимся на образцах, наиболее востребованных у автовладельцев, более подробно. Рассмотрим для примера маркировку устройств ведущих брендов.

Подбор свечей зажигания NGK
Ассортимент импортных свечей

Свечи NGK

Предприятие NGK (Япония) называют лидером по выпуску СЗ. Его изделия признаны максимально качественными и надёжными. Маркируются свечи NGK таким образом:

  • отечественные устройства А 11 являются аналогом изделий B 4 H;
  • А 17 ДВР заменяются на BPR 6 ES.

Расшифровывается маркировка изделий NGK довольно просто. В частности, В4Н:

  • буквенный символ В прописывает диаметр и шаговый показатель резьбы, в данном случае это М14х1.25, другие возможные обозначения А/С/D/J;
  • цифровой символ 4 указывает калильное значение — этот показатель варьируется в интервале 2-11;
  • буквенный символ Н обозначает величину резьбы (12.7мм).

Подбор свечей зажигания NGK
Маркировка свечей NGK Обозначение BPR 6 ES указывает, что это изделие, оснащенное стандартной резьбой, проекционным изолятором (Р), в наличии резистор (R), калильный коэффициент 6, размер резьбы 17.5мм (Е), символ S говорит об индивидуальных свойствах изделия.

Искрообразователи Bosch

Продукция компании Bosch не нуждается в представлении. Допустим, артикул WR 7DC имеет такую расшифровку:

  • символ W – резьба со стандартными параметрами (14);
  • символ R – наличие резистора, препятствующего помехам;
  • цифровой символ 7 — калильное значение;
  • буква D — величина резьбы (19мм);
  • буква С – электрод из медного сплава, другие возможные обозначения – O (обычный сплав), S (серебряный элемент), P (платиновый).

Подбор свечей зажигания NGK
Маркировка свечей Bosch

Чешские устройства Brisk

Предприятие с 35-го года прошлого столетия выпускает СЗ, которые пользуются неизменным спросом у наших автомобилистов.

Артикул на свечах этого производителя, например, DOR 15 YC имеет следующую расшифровку:

  • буквой D обозначается резьба размера «стандарт» (1.25мм), ориентированная под ключ 14, с размером корпуса 19мм;
  • буквенный символ О указывает на специальную конструкцию изделия, выполненную по регламенту ISO;
  • буквой R обозначено наличие резистора, а символом Х обозначается способность сопротивления электродов к формированию нагара;
  • цифра 15 – это калильный показатель, который может варьироваться в интервале 8-19 (при этом индекс 13 производителем не проставляется);
  • буквой Y обозначен выступающий разрядник;
  • символ С указывает на головной электрод выполненный из меди;
  • 1 (мм) — зазор у электродов.

Подбор свечей зажигания NGK
Свечи Brisk

Устройства Beru

Производителем Beru (Германия) выпускаются свечи и прочие комплектующие премиум-качества. Изделия маркируются, например, как 14 R-7 DU, что расшифровывается так:

  • 14 – размер резьбы (14×1.25мм);
  • R – имеется резистор;
  • 7 – калильный коэффициент (интервал 7-13);
  • D – величина резьбы (19мм) с прокладкой-уплотнителем под конус;
  • U – головной электрод из сплава медь+никель.

На примере другого обозначения – 14 F-7 DTUO – поясним, что маркирование несколько изменяется: значения величин СЗ — стандарт, причем гайка меньше установочного пространства (F), может применяться только в «маломощных» моторах с уплотнителем (Т), головной элемент изделия усилен (О).

Подбор свечей зажигания NGK
Свечи Beru

Устройства Denso

Эта компания маркирует свои изделия так – SK 16 PR-A 11, что расшифровывается следующим образом:

  • S – головной электрод диаметром 0.7мм из иридия, электрод с боку оснащен платиновой накладкой;
  • K — диаметр шестигранника;
  • 16 — калильный коэффициент;
  • Р – выступающий на 1.5мм головной электрод;
  • R – есть резистор;
  • A — параметр конкретно для этой модификации СЗ;
  • 11 — размер зазора.

Отметим, что буквенные обозначения на устройствах Denso могут изменяться в зависимости от серии изделия.

Подбор свечей зажигания NGK
Свечи Denso

Устройства Champion

Изделия этого бренда подписаны по аналогии с другими свечами. Например, обозначение RN 9 BYC 4 это:

  • R — наличие резистора (при указании символа Е – изделие оснащено экраном, O- проволочным резистором);
  • N – стандартная величина резьбы (10мм);
  • 9 — калильное значение (интервал 1-25);
  • BYC – головной электрод из меди с двумя боковыми элементами (изделия конструкции «стандарт» маркируется символом А);
  • 4 — зазор у электродов.

Подбор свечей зажигания NGK
Свечи Champion

Подводя итог о свечах зажигания подделках

Самым главным будет пожалуй обратить внимание на очевидные мелочи. Начиная от ошибок на коробке, полиграфию этой самой коробки – упаковки, а также исполнение свечи зажигания

Чем аккуратней, без расплывов, отслоений, отклонений форм, заусенцев, выполнена свеча зажигания, тем больше вероятности, что это все-таки оригинал. Прекрасно если в вашем распоряжении есть предыдущая оригинальная свеча, ее можно взять для сравнения с той, что вы хотели бы приобрести. К сожалению, выбор «солидного» или большого магазина для покупки свечей зажигания, не дает вам однозначных гарантий, что в нем будут представлены именно оригиналы. В этом случае лучше обратиться даже к дилеру. Поэтому будьте всегда на чеку, только собственный трезвый разум и расчет, и правильно сделанный анализ от собранной информации, помогут вам в деле поиска и выбора оригинальных свечей зажигания.
