Модуль зажигания ВАЗ: проверка модуля зажигания

Содержание

Как проверить неисправность модуля зажигания ВАЗ 2114 своими силами?

Самый простой способ проверки устройства без снятия заключается в его диагностике в момент троения силового агрегата. Когда мотор начал работать нестабильно, надо поочередно отсоединить коннекторные элементы от каждой составляющей модуля. При отключении разъема от функционирующего устройства работа двигателя изменится. Появятся провалы, нестабильная работа агрегата усилится. При отключении нерабочего элемента МЗ мотор будет работать так же.

Есть еще один простой метод диагностики, его принцип заключается в следующем:

  1. Для проверки потребуется помощник. Производится демонтаж свечи из посадочного гнезда. От устройства отключается высоковольтный кабель.
  2. Затем отсоединенный провод соединяется со свечой, которая прикладывается к корпусу силового агрегата.
  3. Выполняется пуск машинного мотора, надо удостовериться в попадании искры на свечу. Если она проходит, между устройством и поверхностью силового агрегата появится огонек синего цвета, его образование сопровождается треском. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.

При отсутствии специального оборудования выполнить диагностику МЗ можно с использованием контрольного светового индикатора, рассчитанного на 12 вольт. Один проводник от лампы соединяется с контактом разъема А, а второй подключается к массе для заземления. Помощник должен завести силовой агрегат или прокрутить стартерный механизм. Если при выполнении этих действий лампочка мерцает, то устройство рабочее. Аналогичные действия надо проделать с другим контактом.

О самостоятельной диагностике модулей зажигания, а также других элементов системы рассказал канал «Дневник Автоэлектрика».

Проверка блока зажигания мультиметром

Диагностика проводится в следующем порядке:

  1. Производится запуск мотора машины.
  2. Переключатель тестера надо выставить в режим замера постоянного тока, предел должен составить до десятков вольт.
  3. Один из контактов мультиметра подключается к разъему D на катушке, а другой идет на заземление. В качестве массы можно использовать кузов автомобиля или блок цилиндров. Если питание имеется, то на дисплее диагностического прибора будет демонстрироваться показатель в 12 вольт.
  4. Затем тестер переключается в режим работы омметра, диапазон значений составляет до десятков Ом.
  5. Один контакт диагностического прибора подключается к выходу С, а второй идет на заземление. Если устройство работоспособное, то проверка покажет значение менее 1 Ома.
  6. На следующем этапе тестер надо переключить в режим вольтметра. Диапазон значений составляет до десятков вольт.
  7. Один из контактов идет к выходу с маркировкой В, а второй соединяется с массой.
  8. Если диагностика показала, что напряжение составляет меньше 0,3 вольт, то устройство рабочее. Это говорит о четком прохождении сигнала от контроллера Холла. В завершение можно выполнить аналогичную проверку, только с разъемом А. Результаты должны быть идентичными.

Прямая проверка вторичных катушек на наличие пробоя

Для диагностики вторичных элементов МЗ на пробой также потребуется тестер:

  1. От разъемов устройства надо отключить все подсоединенные проводники.
  2. Диагностическое оборудование выставляется в режим омметра, диапазон значений составляет до десятков Ом.
  3. Контактные щупы тестера нужно по очереди подключить в парные разъемы модуля. К примеру, во второй и третий, а также в первый и четвертый.
  4. Если диагностика показала одинаковые результаты, то все обмотки работоспособны. Параметр сопротивления должен составить около 5,4 кОм. Если полученные значения выше, это говорит о внутреннем обрыве устройства. При более низких параметрах можно сделать вывод о наличии пробоя.

Игорь Белов поделился эффективными вариантами диагностики МЗ в гаражных условиях.

Конструкция

Устроен модуль зажигания достаточно сложно, поскольку в нем объединяется техника и электрика. Девайс служит для создания высокого напряжения, передаваемого на свечи зажигания. Именно этот подаваемый ток является основой для осуществления зажигания.

Модуль зажигания ВАЗ: проверка модуля зажигания

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря совсем простым языком, без модуля машина никуда не поедет.

Рекомендуем: Какое масло заливать в старый двигатель с большим пробегом?

Для моделей ВАЗ предусматривается использование двух типов модулей зажигания:

  • Раздельные;
  • Блочные.

Блочные отличаются тем, что катушки работают по одной на пару свечей зажигания. Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка раздает иску сразу на две свечи, а ее конструкция включает следующие элементы:

  • Высоковольтные провода;
  • Клеммы с низким напряжением;
  • Вторичная и начальная обмотка;
  • Сердечник.

Раздельные модули, где катушки подают на каждую из 4 сечей отдельную иску, отличаются выходом высоковольтных проводов через контакт пружину. Блочные проще поддаются проверке, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров, этот блок весит около 1,5 килограмма.

Частые неисправности модуля зажигания ВАЗ-2114

В модуле зажигания ВАЗ-2114 случаются такие неисправности:

  • на холостом ходу формируется прерывистость;
  • оставляют желать лучшего показатели мощности;
  • некорректно работает двигатель;
  • в парном механизме работы барахлят цилиндры (то есть прослушивается функционирование только одной пары цилиндров);
  • если загорается сигнал Check Engine.

Если вы подозреваете в автомобиле поломку модуля завода, значит, пора осуществить проверку модуля зажигания. Не помешает собственноручно убедиться в правильном и прочном подключении проводов, проверьте, остаются ли цельными и не имеют ли повреждений свечи. Прежде чем приступать к диагностике и ремонтным работам, необходимо запастись защитными средствами, которые обезопасят от опасных ситуаций – инструмент должен быть обработан изолирующим материалом, наличие перчаток обязательно.

Как проверить катушку зажигания: диагностика и симптомы поломки

Проще всего это сделать, конечно, не своими, а чужими руками на сервисе. Но до него нужно ещё доехать. Если автомобиль наглухо отказывается запускаться, то среди прочих причин, виноватой может быть и катушка зажигания. Если в арсенале водителя есть сканер ошибок или диагностический адаптер для диагностики с передачей данных по технологии Блютус — отлично.

Вот основные коды ошибок, которые скажут о неисправностях системы зажигания инжекторных восьмиклапанных ВАЗ-2114:

  • Р3000-3004 — нет искры в цилиндре (крайняя цифра), ничего конкретного эти коды не скажут, но намекнут, где искать причину;
  • Р0351 — типичная ошибка, говорящая об обрыве в модуле на обмотках первого и четвёртого цилиндров;
  • Р0352 — тот же обрыв, но на обмотках остальных двух цилиндров, второго и третьего.
Популярные статьи  Сколько литров масла заливать в двигатель

Это все, что может сказать сканер, модуль или специальное приложение. Не каждый из этих кодов говорит, что катушку пора выбрасывать, иногда причина может быть не столько в катушке, сколько в высоковольтных проводах или свечах.

Модуль зажигания ВАЗ: проверка модуля зажигания

Пробой на изоляторе свечи

Цена катушки зажигания ВАЗ-2114 и её замена

Самое простое — замена катушки. С этим справится даже школьник. Для второй Самары нужно купить новый модуль зажигания 43 3705 . Эта же катушка используется на десятках, на Приорах и на 1118 с инжекторными восьмиклапанными двигателями.

Способы проверки модуля зажигания ВАЗ 2114

Есть несколько способов,с помощью которых можно узнать исправно ли работает модуль. Многие автолюбители задаются вопросом проверки модуля зажигания ВАЗ 2114, ведь существует несколько типов системы для этой модели. Поэтому не каждый из них подходит по строению и структуре. Первым из этих вариантов является довольно эффективным и часто используемым. Для начала необходимо использовать другой исправный модуль и попробовать запустить двигатель с его помощью, это поможет вам узнать наверняка, сломан ли прежний.

Однако стоит учитывать и то, что есть разные виды модулей для данного типа автомобиля, поэтому нужно использовать тот, который подойдет. Если с другим модулем двигатель не будет работать исправно, значит требуется заменить старый. Если проблема все-таки в поврежденных проводах, то существует большой риск испортить другую комплектующую. Чтобы предотвратить такую ситуацию, перед проверкой нужно осмотреть провода на наличие повреждений.Однако для этого нужно знать, как прозвонить модуль зажигания, чтобы убедиться в нормальной работе и функционировании проводов.

Использование мультиметра

Все что для этого требуется это использовать мультиметр, который установлен в режим вольтметра. После чего требуется рассоединить модуль зажигания и катушку. Далее нужно провести некоторые манипуляции с контактами под названием «А» и массой двигателя. Попробуйте завести двигатель и посмотреть на показатели мультиметра. Они не должны превышать 12 В. Подобные действия проведите и со вторым контактом. Другие показатели помимо указанного могут быть следствием неисправности или обрыва высоковольтных проводов. Однако в некоторых случаях ток может не поступать или поступать, но в маленьких количествах потому что перегорел предохранитель.

Стоит отметить, что в данной модели транспортного средства три предохранителя, которые запускают работу свечей зажигания. Поэтому чтобы исключить такой вариант необходимо проверить и исправность работы предохранителей. Ведь от каждой составляющей целого механизма зависит исправная работа двигателя. В прочем для того чтобы выполнить проверку модуля зажигания мультиметром нужно убедится, что провода, по которым в модуль поступает высокое напряжение не содержат повреждений и трещин. Ведь это влечет порчу всего процесса диагностики.

Алгоритм диагностики

Все же перед проверкой модуля зажигания на ВАЗ-2114 стоит ознакомиться с алгоритмом действий, которые нужно совершить во время дальнейшей диагностики. К данному алгоритму относятся такие пункты как:

  • по высоковольтной цепи производится проверка модуля зажигания на наличие обрывов;
  • производится осмотр и проверка методом подергивания, постукивания (подобным способом чаще всего пользуются автолюбители, чтобы проверить исправность частей и составляющих механизма).

В случае с первым пунктом берется мультиметр, настроенный на определение сопротивления. Поскольку в катушке зажигания соединения являются параллельными, то сопротивление, которое есть между ними должно находиться на определенном уровне. В противном случае, когда показатели отличаются, это может значить, что произошел обрыв. В этой ситуации модель не подлежит ремонту и ее следует заменить. Для второго пункта подобные действия являются нормой, несмотря на то, что звучит это слегка не серьезно.

Однако после этих процедур есть вероятность, что комплектующая начнет функционировать, хоть и на небольшой промежуток времени. Все же после этого нужно пойти в специализированный магазин для автотранспортных средств и купить новую комплектующую.

Чтобы избежать таких ситуаций, необходимо делать регулярный осмотр своего передвижного транспортного средства. Также проводить проверки для того, чтобы убедиться в исправности важных деталей двигателя, таких как модуль зажигания. Ведь именно благодаря ему ваш автомобиль стабильно заводится и ездит. Чаще всего, специалисты, работающие в автомагазинах, могут проконсультировать клиентов по интересующим их вопросам, а также предоставить рекомендации в выборе деталей.

Рекомендуется осуществлять покупку в магазинах, которые имеют репутацию и напрямую сотрудничают с проверенными производителями.

Проверка модуля поэтапно

Чтобы должным образом проверить данную деталь, следует знать ее конструкцию. Этот модуль включает в себя пару трансформаторов высоковольтного типа и несколько специальных электронных блоков управления. На одной стороне детали предусмотрены, как правило, две пары выходов, служащих для подсоединения свечей. Фактически все элементы конструкции изолированы надежным корпусом, выполненным из пластика. В целом, модуль весит не более одного килограмма. Таким образом, механизм подключается к свечам мотора при использовании высоковольтных проводов. Что же касается управления, то эта функция принадлежит контроллеру. Он действует, опираясь на показатели скорости коленвала, нагрузки мотора, температуры и на многое другое. Как правило, такие современные механизмы системы зажигания могут работать в температурных условиях диапазона от сорока градусов мороза до ста тридцати градусов тепла.

Проверка модуля зажигания предусматривает несколько основных этапов, и я советую придерживаться именно такой последовательности во избежание возникновения лишних проблем. Если при активной работе мотора зажигание характерно пропусками, то причиной могут быть проблемные высоковольтные провода или же полный выход модуля из строя. Для проверочных работ необходим мультиметр, при помощи которого измеряется сопротивление.

Этап первый: замыкание обмотки на массу

Первый этап проверки не отнимет у вас много времени, это я вам гарантирую. Просто необходимо подключить все должным образом. В первую очередь, на приборе следует выставить показатель прибора в соответственное положение, в котором и будет измеряться сопротивление. После подсоединяем один из контактных выводов мультиметра к центральному контакту, размещенному на катушке, а второй – на массу.

В некоторых случаях мультиметр может показывать бесконечность, но это свидетельствует об отсутствии замыкания, что тоже хорошо. Также значение бесконечности может говорить об отсутствии реакции подключения омметра. Под бесконечностью имеется в виду, к примеру, единица, которую вначале показал прибор, и он вновь ее показал во время прозвона. И вот первый этап проверки завершен, так что переходим к следующему.

Этап второй: проверка наличия обрыва первичных цепей модуля

Здесь уже необходима несколько иная последовательность действий. Подключаем провода измерительного прибора непосредственно к контактам нашего механизма, находящиеся на его краях (левый и правый). В случае статичности показателей (если показатели не изменились после вышеописанных действий) можно утверждать, что в цепи образовался обрыв. Это означает, что замена модуля в таком случае неизбежна.

В принципе, обрыв появляется из-за слишком длительного пребывания системы зажигания в жестких условиях эксплуатации. Я настоятельно рекомендую регулярно проводить полный осмотр автомобиля, если несобственными силами, то обращаясь в качественный и проверенный автосервис. В противном случае неисправности его систем будут заставать вас врасплох.

Популярные статьи  Авто форум

Этап третий: диагностика вторичных обмоток модуля

На данном этапе нужно повернуть механизм таким образом, чтобы выводы проводов высоковольтного типа «смотрели» на вас. После этого нужно подключить провода измерительного прибора к выходам первого цилиндра и четвертого. Только тогда подключаем их ко второму и третьему цилиндру. Если показатели омметра вновь неизменны, значит наш механизм неработоспособный.

Исправляется это его заменой.

Понятное дело, что полная диагностика модуля возможна только тогда, когда он снят. Для того чтобы отсоединить ее от автомобиля нужен простой шестигранник и несколько минут свободного времени. В целом, если вы будете знать, как проверить модуль зажигания, появляется возможность сохранить некоторые денежные средства, ведь, в таком случае, нет надобности обращаться в автосервис. Все же, нужно знать некоторые нюансы такой диагностики.

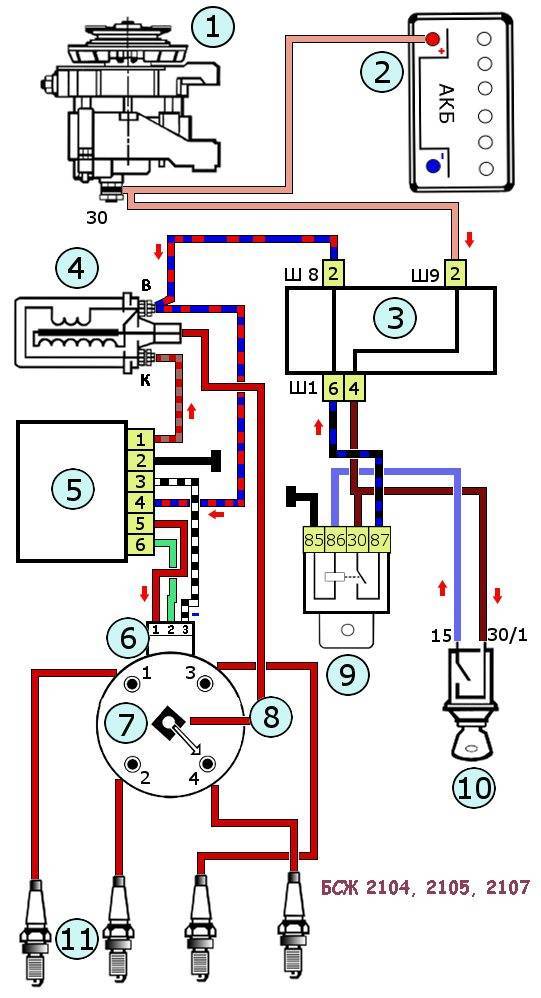

Схема правильного подключения проводов к модулю зажигания

Модуль зажигания ВАЗ: проверка модуля зажигания

Если после проверки проводов, вы убедились, что все они плотно одеты на свечи, удостоверьтесь в правильности их подключения. Конечно, если до вас, в двигатель никто не лазил, то смысла проверки нет. Если тяга была и пропала причина может быть как в катушке так и самих проводах (если их пробивает). Но в любом случае проверим правильность подключения. На модуле зажигания указана нумерация цилиндров к которым подходят провода.

  • 1 цилиндр – центральный нижний выход
  • 2 цилиндр – левый выход
  • 3 цилиндр – верхний выход
  • 4 цилиндр – правый выход

Если после проверки проблем не выявлено, стоит задумать о замене катушки или проводов. Желательно поменять и то и другое.

Стоимость ПВН в зависимости от производителя составляет от 300 до 600 рублей за комплект. Наиболее популярные производители:

  • TESLA
  • BRISK
  • BAUTLER
  • Егоршинск

Стоимость катушки зажигания от 1300 до 2500 рублей. Модули следующих фирм можно найти в магазинах:

  • СОАТЭ (Ст.Оскол)
  • МЗАТЭ
  • HOFER
  • FENOX
  • BOSCH

При выборе модуля следует обращать внимания не только на производителя, но и на саму катушку, она бывает старого и нового образца. Поэтому лучше демонтировать свою и принести в магазин.

Как проверить катушку зажигания: диагностика и симптомы поломки

Проще всего это сделать, конечно, не своими, а чужими руками на сервисе. Но до него нужно ещё доехать. Если автомобиль наглухо отказывается запускаться, то среди прочих причин, виноватой может быть и катушка зажигания. Если в арсенале водителя есть сканер ошибок или диагностический адаптер для диагностики с передачей данных по технологии Блютус — отлично.

Для этого нужно иметь специальное приложение, установленное на смартфон и тогда можно с большой долей точности установить, что причина кроется именно в катушке.

Вот основные коды ошибок, которые скажут о неисправностях системы зажигания инжекторных восьмиклапанных ВАЗ-2114:

  • Р3000-3004 — нет искры в цилиндре (крайняя цифра), ничего конкретного эти коды не скажут, но намекнут, где искать причину;
  • Р0351 — типичная ошибка, говорящая об обрыве в модуле на обмотках первого и четвёртого цилиндров;
  • Р0352 — тот же обрыв, но на обмотках остальных двух цилиндров, второго и третьего.

Это все, что может сказать сканер, модуль или специальное приложение. Не каждый из этих кодов говорит, что катушку пора выбрасывать, иногда причина может быть не столько в катушке, сколько в высоковольтных проводах или свечах.

Пробой на изоляторе свечи

Именно поэтому перед тем как проверить катушку зажигания на ВАЗ-2114 стоит идти от простого к более сложному.

Цена катушки зажигания ВАЗ-2114 и её замена

Самое простое — замена катушки. С этим справится даже школьник. Для второй Самары нужно купить новый модуль зажигания 43 3705 . Эта же катушка используется на десятках, на Приорах и на 1118 с инжекторными восьмиклапанными двигателями.

При этом электронная система управления, вероятнее всего, будет иметь индекс М7-9-7. Цена новой катушки в пределах 1 200 рублей .

  1. Отключаем минусовую клемму аккумулятора или используем кнопку отключения массы, если она установлена.

Демонтируем штекер питания катушки зажигания

Откручиваем пластину крепления катушки

Новый модуль установлен. Тем не менее мы проверим для профилактики и старый модуль. Для этого есть несколько способов.

Способы проверки своими руками (необходим мультиметр)

Заменили? Вот и отлично. А теперь, прежде чем выбрасывать старую катушку зажигания на свалку истории, проверим её на работоспособность. Если двигатель после замены стал работать как часы, значит дело было, действительно в катушке. Хотя, могут быть нюансы.

Вот ещё три способа убедиться в том, что старая катушка не работала корректно:

  1. Измеряем сопротивление между парными контактами на вторичной обмотке . Берём мультиметр, устанавливаем его в режим омметра и устанавливаем щупы к выводу для фиксации высоковольтных проводов первого и четвёртого цилиндров. На дисплее должно показаться значение в пределах 5,5 кОм . После этого то же самое делаем с выводами для проводов второго и третьего цилиндров. Значение сопротивления должно быть одинаковым. Минимальная погрешность не может превышать ста Ом.

Необходимо мерить в отмеченных кружочками контактах

Частые неисправности модуля зажигания ВАЗ-2114

В модуле зажигания ВАЗ-2114 случаются такие неисправности:

  • на холостом ходу формируется прерывистость;
  • оставляют желать лучшего показатели мощности;
  • некорректно работает двигатель;
  • в парном механизме работы барахлят цилиндры (то есть прослушивается функционирование только одной пары цилиндров);
  • если загорается сигнал Check Engine.

Если вы подозреваете в автомобиле поломку модуля завода, значит, пора осуществить проверку модуля зажигания. Не помешает собственноручно убедиться в правильном и прочном подключении проводов, проверьте, остаются ли цельными и не имеют ли повреждений свечи. Прежде чем приступать к диагностике и ремонтным работам, необходимо запастись защитными средствами, которые обезопасят от опасных ситуаций – инструмент должен быть обработан изолирующим материалом, наличие перчаток обязательно.

Как отремонтировать модуль зажигания своими руками?

Для работы нам понадобится:

  • плоская отвёртка;
  • паяльник;
  • флюс для алюминия;
  • лак для ногтей;
  • многожильные провода.

Выше мы уже перечислили основные неисправности модуля зажигания, поэтому мы рассмотрим и отремонтируем модуль с плохим контактом к катушке зажигания.

  1. Первым делом определяем точный диагноз модуля: для этого при рабочем двигателе пробуем шевелить контакты, надавливать на модуль. В нашем случае мы заметили, что при надавливании на модуль, двигатель начинает двоить.
  2. Глушим двигатель и снимаем модуль зажигания.
  3. Далее берём плоскую отвёртку и вскрываем короб модуля зажигания.
  4. Удаляем силиконовое покрытие с платы модуля.
  5. Удаляем все алюминиевые провода от контактов.
  6. Далее припаиваем новые провода к плате на место старых: снимаем верхний слой налёта на металлической поверхности коллектора. Так же положите данную пластину положите на плиту и разогрейте примерно до 200 градусов по цельсию чтобы было легче запаять провода к коллекторам.
  7. Затем припаиваем другие концы проводов к контактам модуля.
  8. Покрываем наши контакты лаком.
  9. Собираем модуль, ставим в авто и проверяем. Если результат положительный, то склеиваем корпус модуля автогерметиком. Если же результат отрицательный, то модуль нужно заменить: Замена модуля зажигания.
Популярные статьи  Водитель и Закон

Если вы столкнулись с неисправностью отдельных элементов модуля зажигания, то их можно заменить. Коммутатор L497D1 на наш модуль зажигания стоит примерно 100 рублей, транзистор BU931 – рублей 200. Кстати транзистор можно использовать отечественный КТ848А, но сразу скажу, что он крупнее импортного, и могут возникнуть проблемы при замене.

6 признаков неисправности

На то, что вышел из строя модуль зажигания, могут указывать следующие признаки:

  1. Двигатель плохо запускается или не запускается вообще. Машина заводится не с первого раза, с трудом или завести её невозможно.
  2. Нестабильные обороты на холостом ходу. Это можно заметить по приборам.
  3. Двигатель троит. Звук работы такого мотора хорошо слышен каждому автовладельцу.
  4. Мотор не тянет. Машина больше не разгоняется так быстро, как прежде.
  5. На панели приборов горит индикатор Check Engine.
  6. На бортовом компьютере или при диагностике тестером выявлены ошибки Р0300-0304, Р0351 или Р0352.

Модуль зажигания ВАЗ: проверка модуля зажигания
При этой неисправности могут присутствовать все симптомы вместе или только некоторые из них. Они могут носить постоянный или плавающий характер, то усиливаясь, то практически исчезая. Обычно эти проблемы говорят о поломке катушки. Но иногда они могут указывать на обрыв проводки или окисленные, неплотные контакты или повреждение иных деталей авто. Описанные выше способы диагностики позволяют определить причину своими руками. Поэтому обращаться на СТО следует в крайнем случае, когда самостоятельно найти или исправить поломку не удалось.

Неисправности модулей зажигания на ВАЗ-2110. Диагностика своими руками

Основная задача модуля — раздавать качественную искру, достаточную для воспламенения рабочей смеси.

Если этого не происходит, с мотором начинаются проблемы:

  • падение мощности;
  • высокий расход бензина;
  • провалы при разгоне;
  • нестабильные холостые обороты;
  • отказ двигателя при запуске.

Признаки

  • Если одна из катушек модуля полностью выходит из строя, то не работают два цилиндра. Это хорошо заметно даже невооружённым глазом — двигатель лихорадит на холостых, пуск затруднён, заоблачный расход топлива, потеря динамики.
  • Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии. Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя. Если искры нет или она слабая, меняем свечу на заведомо рабочую.
  • Если это ни к чему не привело, проверяем высоковольтные провода. Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

Залитые свечи.

Грязные электроды свечей.

Пробой изолятора свечи.

Как проверить модуль зажигания?

  1. В первую очередь внимательно осматриваем корпус модуля. На его поверхности не должно быть сколов, прогаров и трещин. Модуль с повреждённым корпусом меняется без разговоров.
  2. В том случае, если нестабильная искра только на 1-4 или на 2-3 цилиндрах, наверняка повреждена одна из катушек модуля. В любом случае, будем проводить комплексную проверку устройства. Для этого нам будет нужен обычный мультиметр.

Мультиметр для проверки модуля зажигания.

Порядок диагностики

Порядок диагностики может быть таким:

  1. Отключаем от модуля коннектор с сигнальными проводами.

    Снимаем коннектор с модуля, немного отведя фиксатор и потянув за провод.

  2. Включаем зажигание и проверяем напряжение на выводе 15 (центральный) колодки управляющих проводов. Номинальное напряжение — 12 В. Падение или отсутствие напряжения при заряженном аккумуляторе говорит о том, что блок управления двигателем не подаёт питания на модуль. Значит, причина кроется в ЭБУ.

    Проверяем напряжение между выводом 15 и «массой» колодки.

  3. Снимаем высоковольтные провода, откручиваем боты крепления модуля и снимаем его.

    Ключом на 13 отворачиваем болты крепления к блоку цилиндров.

    Откручиваем болты крепления к картеру сцепления.

    Снимаем модуль вместе с кронштейном.

  4. Проверяем сопротивление первичных обмоток катушек — ставим мультиметр в режим измерения сопротивления и снимаем показания с крайнего правого и центрального вывода, затем с крайнего левого и центрального вывода. Номинальное сопротивление первичных обмоток — примерно 0,5 Ом.

    Схема проверки первичных обмоток.

  5. Сопротивление вторичных обмоток замеряем между выводами на 1-4 и 2-3 высоковольтные провода. Номинал — 5,4 кОм. Если показания не соответствуют номиналу, катушка работает некорректно.

    Схема проверки вторичных обмоток.

  6. Проверяем модуль на короткое замыкание. Для этого устанавливаем один щуп тестера на центральный вывод 15, второй на металлический корпус. Прибор должен показать отсутствие короткого замыкания (единица или бесконечность). В противном случае, одна из катушек замкнула на корпус.

    Схема проверки модуля на КЗ.

Ремонт модуля зажигания

В следствие того, что по своей конструкции модуль представляет собой пару катушек, то его ремонтопригодность является крайней низкой. Так, если произошел пробой, обрыв, сплавление витков, а также другие повреждения внутри катушек, то сделать тут ничего уже нельзя — останется только заменить вышедший из строя модуль новым, аналогичным. Единственный случай, когда можно попытаться решить проблему без приобретения нового устройства — это повреждение спайки.

Выяснить это можно, проведя тестирование (теми способами, про которые было рассказано выше). В случае, если была установлена исправность вторичных обмоток, то можно попытаться открыть крышку модуля, и визуально определить повреждение пайки.

Если же такое повреждение определить не удастся, то можно попробовать просто хорошо пропаять все имеющиеся внутри контакты, после чего установить модуль на место и запустить двигатель — если причина поломки была именно в этом, то автомобиль станет снова работать исправно.

ПРОИЗВОДИМ ЗАМЕНУ СВОИМИ РУКАМИ

Ремонт модуля зажигания четырнадцатой – сомнительное занятие, поскольку однажды вышедшее из строя устройство будет продолжать «радовать» вас и в будущем, так что гораздо проще установить новый нормально работающий узел. Более того, полноценный ремонт узла своими руками сделать невозможно – потребуется ехать на СТО.

Снятие модуля зажигания выполняется следующим образом:

  1. Снимаем с аккумулятора клемму «-»;
  2. Отвинчиваем наконечники свечей зажигания;
  3. Разъединяем колодку с НВ проводами питания модуля;
  4. Снимаем высоковольтные провода – их просто нужно вынуть из специальных разъемов;
  5. Откручиванием болты, которые фиксируют кронштейн, удерживающий агрегат на картере мотора четырнадцатой;
  6. Демонтируем узел вместе с кронштейном;
  7. Отсоединяем устройство от кронштейна.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
