Как поменять ремень генератора своими руками

Содержание

Признаки слабого натяжения привода генератора

Определить недостаточный уровень натяга автомобилист сумеет по косвенным признакам, которые быстро проявляются у любых марок машин. Чаще всего насторожиться следует в таких случаях:

  • из-под капота во время работы ДВС слышатся свистящие звуки, поэтому стоит заглянуть в данную область и подтвердить/опровергнуть сомнения;
  • некоторые (или все) электроприборы функционируют с перебоями или в нештатном режиме;
  • на панели приборов непрерывно во время поездок горит лампочка уровня заряда аккумулятора.

Индикатор на приборной панели может быть в виде иконки АКБ или соответствующей аббревиатуры

Стоит обращать внимание на ее поведение

Замена детали своими руками

Несмотря на всю важность стабильной и безотказной работы генератора автомобиля, сложность устройства и необходимость точной регулировки всех узлов и деталей, для того, чтобы заменить ролик натяжителя ремня генератора, не нужно быть экспертом в области знаний об устройстве автомобиля. При определенной сноровке произвести подобную операцию может и сам автовладелец, не обращаясь к специалистам автосервиса или станции технического обслуживания

Как именно это делать?

Когда возникает необходимость в замене натяжного ролика? Главным компонентом натяжного ролика, который зачастую называют еще и «лениксом», является обычный подшипник. Находясь в исправном состоянии, «леникс» вращается легко и абсолютно бесшумно. Но при выходе из строя или при износе подшипника натяжной ролик начинает издавать весьма характерный шум. Отсюда следует вполне очевидный вывод. Если свистит ролик натяжителя ремня генератора, то он нуждается в немедленной замене!

Дело в том, что неисправный элемент влияет на работу не только самого генератора, но и клапанной группы двигателя.

Если ремень оборвался в дороге

Часто автомобилисты сталкиваются с тем, что в дороге рвется ремень привода генератора? Но что делать, если эта участь постигла именно вас? К счастью, существует несколько способов быстрого устранения неисправности в дорожных условиях. Все они временные, но этого достаточно, чтобы без проблем добраться до ближайшего сервиса.

Как поменять ремень генератора своими руками
Если ремень генератора порвался в дороге

Старая камера

Если в багажнике по счастливой случайности окажется старая камера, то ее можно использовать в качестве заменителя ремня генератора. Нужно вырезать небольшое кольцо шириной не менее 20 мм. Затем установите готовое изделие.

Как поменять ремень генератора своими руками
Ремень генератора из старой камеры

Широкий ремень

Устранить неисправность также можно и при помощи обычного ремня. Главное, чтобы он имел большой диаметр. Нужно вырезать из него ремень нужной длины и ширины, а затем связать при помощи проволоки. Собственноручно вырезанный ремень генератора сможет прослужить не один десяток километров.

Как поменять ремень генератора своими руками
Даже старый ремень может помочь автомобилисту

Бельевая веревка

Даже обычная бельевая веревка в умелых руках может превратиться в достойный заменитель ремня привода генератора. Но для повышения прочности эту веревку необходимо сложить в 2-3 раза и переплести. Связанную бельевую веревку определенной длины нужно надеть на шкивы. Безусловно, по надежности такое изобретение сильно уступает предыдущим вариантам. Но если в дороге произошел обрыв ремня генератора, а под рукой ничего не оказалось кроме веревки, она может спасти ситуацию.

Как поменять ремень генератора своими руками
Ремень генератора из бельевой веревки

Об этой статье

Эту страницу просматривали 13 198 раз.

Если ремень оборвался в дороге

Часто автомобилисты сталкиваются с тем, что в дороге рвется ремень привода генератора? Но что делать, если эта участь постигла именно вас? К счастью, существует несколько способов быстрого устранения неисправности в дорожных условиях. Все они временные, но этого достаточно, чтобы без проблем добраться до ближайшего сервиса.

Если ремень генератора порвался в дороге

Старая камера

Если в багажнике по счастливой случайности окажется старая камера, то ее можно использовать в качестве заменителя ремня генератора. Нужно вырезать небольшое кольцо шириной не менее 20 мм. Затем установите готовое изделие.

Ремень генератора из старой камеры

Широкий ремень

Устранить неисправность также можно и при помощи обычного ремня. Главное, чтобы он имел большой диаметр. Нужно вырезать из него ремень нужной длины и ширины, а затем связать при помощи проволоки. Собственноручно вырезанный ремень генератора сможет прослужить не один десяток километров.

Даже старый ремень может помочь автомобилисту

Бельевая веревка

Даже обычная бельевая веревка в умелых руках может превратиться в достойный заменитель ремня привода генератора. Но для повышения прочности эту веревку необходимо сложить в 2-3 раза и переплести. Связанную бельевую веревку определенной длины нужно надеть на шкивы. Безусловно, по надежности такое изобретение сильно уступает предыдущим вариантам. Но если в дороге произошел обрыв ремня генератора, а под рукой ничего не оказалось кроме веревки, она может спасти ситуацию.

Ремень генератора из бельевой веревки

ПОЧЕМУ РЕМЕНЬ НАЧАЛ СВИСТЕТЬ

 Свист ремня происходит по следующим причинам:

  • при движении на ремни попала вода, произошло проворачивание относительно шкива;
  • неисправность подшипников генератора или насоса ГУР, повышают нагрузку на ремень;
  • недостаточное натяжение или наоборот;
  • некачественное изделие.

Если ремни находятся в хорошем состоянии, но периодически возникает писк — рекомендуется приобрести спрей-кондиционер, который стягивает ремень, продлевая ему срок службы.

Как можно убрать свист, скрип или треск ремня под капотом?

К сожалению, устранить свист ремня с помощью натяжки не всегда помогает. В этом случае, конечно, нужно поменять ремень на новый. Но многие владельцы предпочитают оттягивать этот процесс на максимально возможный срок. Для этого они приобретают в автомагазинах различные спреи, которыми обрызгивают ремни. В итоге часто это на удивление помогает.

Но, к сожалению ненадолго. Некоторые народные умельцы даже предлагают с помощью отвертки и куска мыла при работающем двигателе обработать боковую поверхность ремня. Мы категорически не рекомендуем это делать, поскольку с одной стороны, очень опасно проводить какие-либо работы при вращающихся компонентах во время работы двигателя, а с другой стороны эффект от подобных дедовских методов недолговечный.

Замена натяжителя и натяжного ролика

Если в процессе осмотра удалось, установит причину вышеописанных симптомов, следует перейти непосредственно к ремонту и замене изношенных механизмов.

Популярные статьи  Ремонт бампера из пластика своими руками на автомобиле в гаражных условиях

Первое непреложное правило – при плановой замене, необходимо произвести диагностику подшипника, при нормальном состоянии ролик натяжителя вращается тихо, легко без люфта и рывков. Если видно, что ресурс ролика выработан, необходимо поменять этот узел.

Действия необходимые для самостоятельной замены ремня или натяжителя генератора, которые не потребуют специальных приспособлений и инструмента:

  • обесточить кузов машины, отсоединив клеммы от аккумулятора;
  • закрепить коленчатый вал от возможного проворачивания с помощью необходимых приспособлений или простой монтировки;
  • открутив болт, отвечающий за силу натяжения, ослабить ремень генератора;
  • снять ремень и ролик натяжителя, если предусмотрен кронштейн, выкрутить болты крепления оного механизма;
  • поменять вышедшие из строя узлы, установить новые комплектующие запчасти в обратном порядке.

Силе натяжения, вновь установленного ремня, после ремонта, следует уделить особое внимание. Если он окажется, перетянут, то нагрузка на подшипник будет способствовать его быстрому износу

Требуемое натяжение можно проверить с помощью соответствующего прибора или вручную. В случае ручной проверки ремень должен без усилия поворачиваться, при боковом воздействии, на девяносто градусов.

На некоторых марках авто вместо нескольких ремней, способствующих работе (гидроусилителя, кондиционера, генератора и т. п.) установлен один, нагрузку на который регулирует автоматический натяжитель. В этом случае от состояния ремня и его натяжения зависят не только степень зарядки генератора, но и работа охлаждающей системы, и состояние гидроусилителя рулевого управления. В этом автоматическом натяжителе основным элементом, является пружина, поддерживающая определенную степень натяжения. Когда приходит время поменять ремень, то следует заменить весь автоматический натяжитель, не обращая внимания на состояние подшипника, так как этот узел не подлежит разборному ремонту.

Назначение и функции ролика натяжителя ремня генератора

Натяжной ролик ремня генератора обеспечивает бесперебойную работу генератора автомобиля, который является основным источником электроэнергии для транспортного средства. Нормальная работа привода генератора обеспечивается только с учетом необходимого натяжения приводного ремня генератора.

На большинстве отечественных и иностранных авто для обеспечения должного натяжения используется специальное устройство – натяжитель ремня. Указанный натяжитель ремня генератора отличается простотой конструкции, крепится к блоку ДВС при помощи отдельного кронштейна и имеет в основе следующие базовые элементы:

  • натяжной ролик с подшипником;
  • болт натяжного ролика;

Что касается крепления кронштейна, данный элемент монтируется на двигатель при помощи нескольких болтов, а также может крепиться посредством шпилек, которые затягиваются гайками. Фактически, именно натяжной ролик в конструкции всего натяжителя регулирует степень натяжения ремня генератора. На разных двигателях можно встретить отличающиеся друг от друга варианты решения. Наиболее простым считается ролик со смещенным центром, который крепится посредством болта. Натяжение ремня осуществляется в момент вращения эксцентрика.

Еще одним распространенным вариантом является натяжной ролик, который размещен на указанном выше подвижном кронштейне с натяжением при помощи болта. Как в первом, так и во втором случае состояние ролика натяжителя ремня генератора необходимо контролировать, а также производить своевременную замену изношенных элементов. Оптимально производить контроль в моменты, когда требуется ослабить натяжение ремня генератора во время проведения ремонтных работ или для плановой замены ремня генератора на новый.

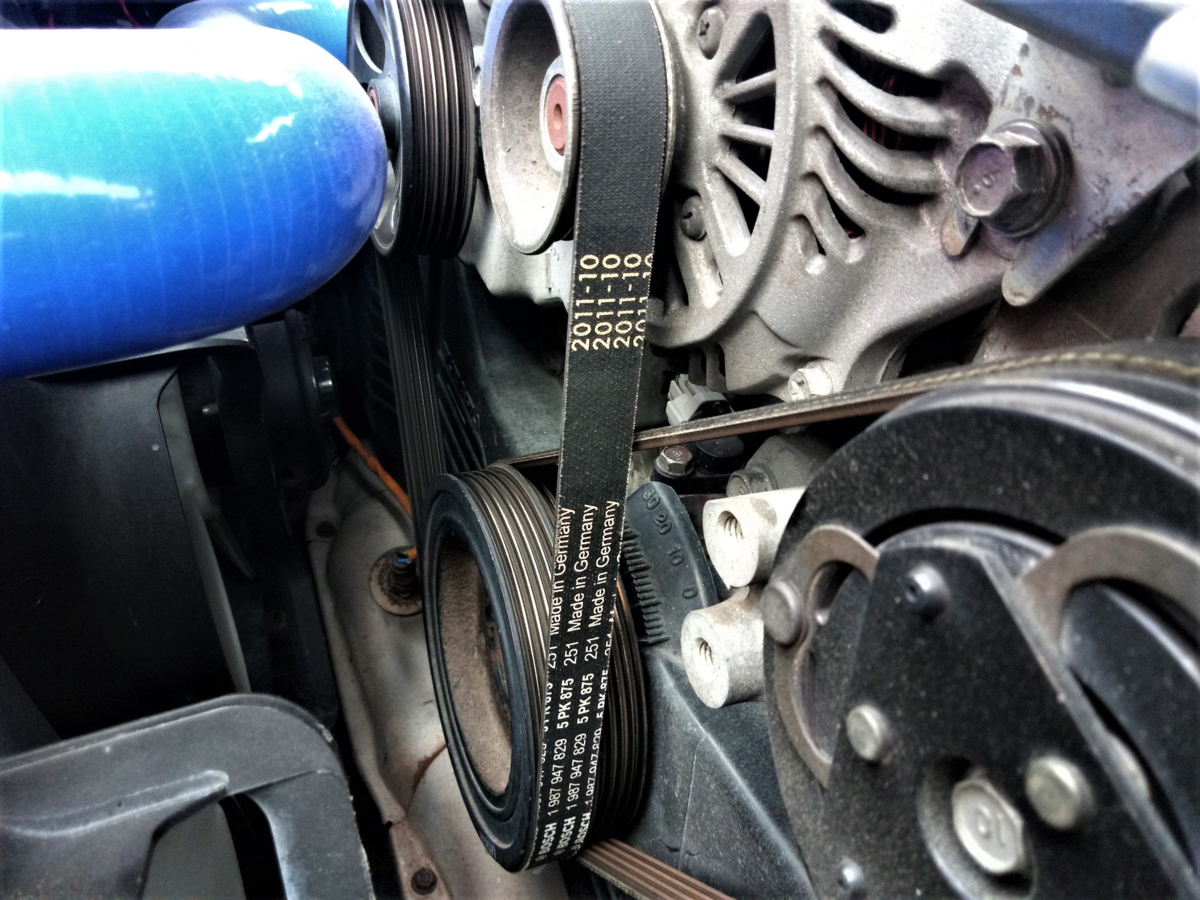

Клиновый или поликлиновый ремень и генератор — важнейшие компоненты единой системы

Говоря о ремне привода вспомогательных агрегатов, нельзя не отметить еще один компонент приводной системы — генератор. Современные генераторы — это устройства, работающие в тесном взаимодействии со всеми электронными системами. Сегодня, открыв капот многих автомобилей, вы увидите там генератор Bosch. В зависимости от модели применения, эти устройства адаптированы для работы в сетях 12 или 24 вольт. Это дает возможность расширить рынок и охват продукции не только для легковых, но и грузовых авто и спецтехники

Большое внимание конструкторы также уделяют унификации генераторов применительно к различным линейкам двигателей. Как системный поставщик, Bosch также обеспечивает широчайший ассортимент запчастей для мастерских, занимающихся ремонтом генераторов

Производство генераторов позволяет компании Bosch предлагать потребителям ремни, лучшим образом отвечающие требованиям системы привода — будь то легковой автомобиль или грузовая техника.

Почему водитель слышит свист?

При работе силового агрегата в машине ремень, наравне с остальными приводными ремнями, испытывает максимальные нагрузки.

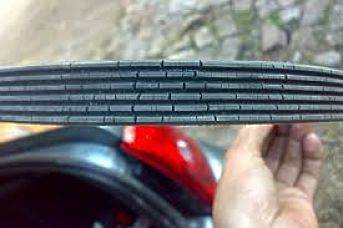

Большая часть приводных ремней, установленных в машине, обладают формой в виде клина, обеспечивающей большее значение силы трения в том месте, где деталь контактирует со шкивами. Такие элементы даже носят соответствующие названия — клиновые ремни.

Эти же изделия, но имеющие сразу несколько дорожек, именуемых ручейками, получили название поликлиновые.

Генераторные ремни могут быть и с зубьями, и без них. Принято считать, что изделия, имеющие зубья, обладают большим эксплуатационным сроком, так как реже изнашиваются и проскальзывают.

Как поменять ремень генератора своими руками

Так почему же раздаётся свист? В 95% ситуаций проявление противного свистящего звука случается благодаря трению ремня об шкив, если имеет место проскальзывание. Получается, когда ремень неспособен провернуть шкив, тогда он проскальзывает. Это действие сопровождается звуком, напоминающим свист.

Автомобилист должен искать не причину возникновения звука, а неисправности, которые вызывают проскальзывание ремня.

Их может быть несколько:

Как поменять ремень генератора своими руками

Ослабленное и, наоборот, очень тугое натяжение ремня генератора. С течением времени ремень может вытянуться. Главной причиной для этого становится износ и истирание нижней части детали. От автовладельца потребуется лишь подтянуть место соединения

Однако важно помнить, что слишком сильно затягивать не нужно. На самом длинном участке у полотна должен быть ход в диапазоне 8 — 10 миллиметров

Слишком туго натянутый ремень может также являться причиной свиста. Не секрет, что чрезвычайно жёсткое натяжение не даёт шкивам возможности нормально крутиться. Эта ситуация часто возникает в зимнее время. Писк пропадает с того момента, когда мотор наберёт рабочую температуру, а ремень примет прежнюю форму.
Низкое качество либо временной износ ремня. Зачастую снаружи на поверхность изделия китайских производителей наносится не тот материал, используемый в производстве самого ремня. При истирании верхнего слоя ремень издаёт писк. Если износ слишком большой, то устранить проблему со свистом ремня не поможет даже очередное натяжение. Когда на изделии появились трещины или визуально можно обнаружить следы большого разрушения, исправить проблему можно с помощью замены. Тянуть с этим вопросом не стоит, так как такой ремень может порваться в любой момент времени.
Попадание на шкив или на ремень технической жидкости, используемой в работе машины, например, масла, омывайки и даже простой воды Проблемы со свистом появляются чаще всего по причине попадания моторного масла. Ремень утрачивает прежнее сцепление и проскальзывает с появлением характерного звука.
Неисправность ролика натяжения или подшипника генератора. Техническая проблема с подшипником может стать причиной появления неприятного звука, издаваемого навесным ремнём. От владельца машины потребуется всего лишь заменить подшипник. Данный конструкционный узел имеет ещё специальные ролики натяжения. Эта деталь представляет собой разновидность подшипников, которая с течением времени может начать подклинивать. Из-за этой проблемы нарушается ход ременной передачи, ремень сильно трется о шкив. В этой ситуации на ремне возникнут признаки сильного износа. Автовладелец должен осмотреть механизм, демонтировать ремень и выполнить проверку люфта роликов.
Несоответствие осей между шкивами. Появление противного свиста может быть связано с несоосностью линии между двумя шкивами. Шкивы должны быть расположены строго на одной оси, и даже незначительное значение уклона может стать причиной свиста.

Популярные статьи  Ремонт радиатора охлаждения автомобиля своими руками

Это интересно: Регулятор холостого хода ВАЗ-2110

Как поменять ремень генератора своими руками

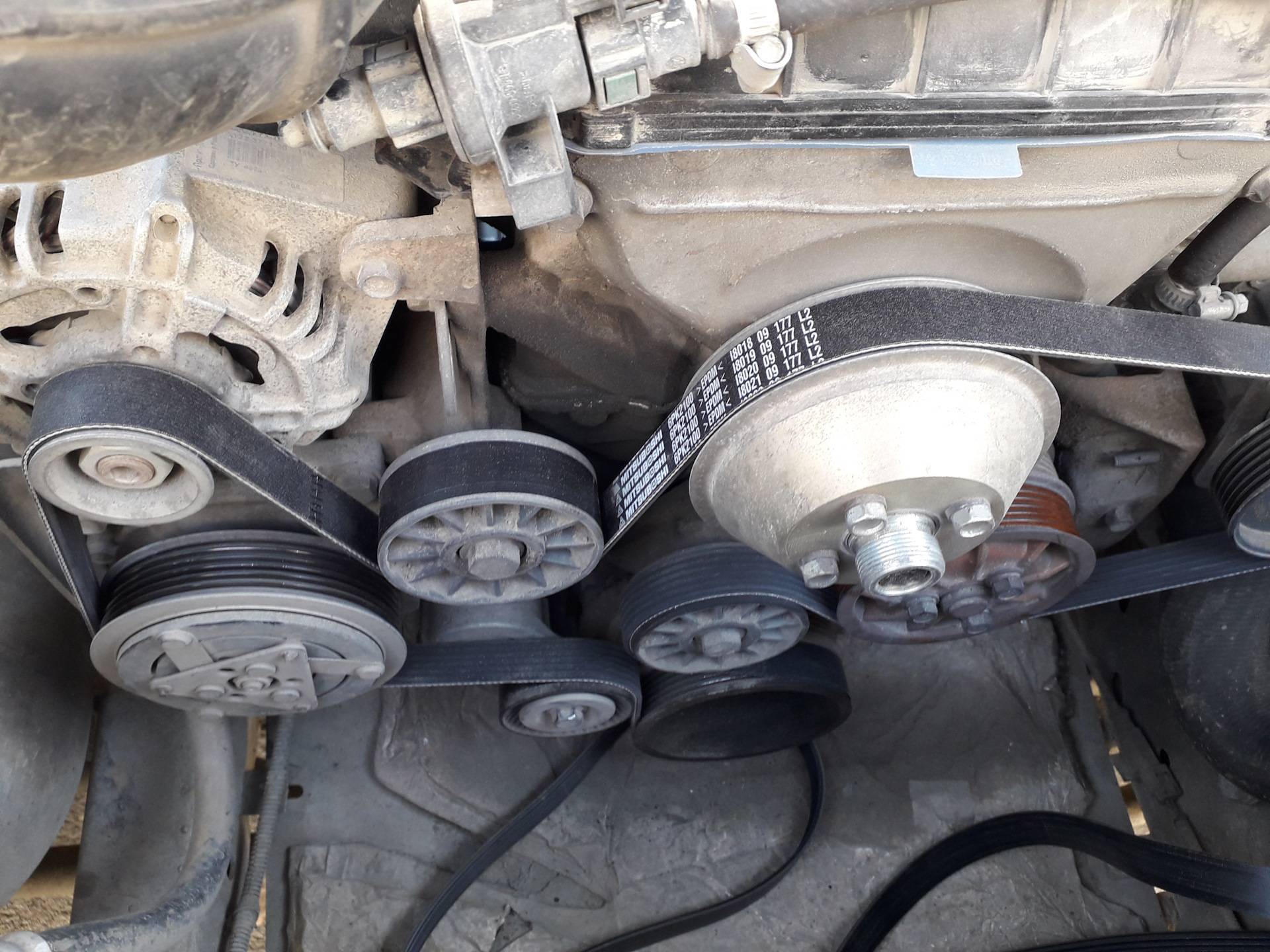

Шкивов в автомобиле несколько. Первый располагается на коленвале, а второй на генераторе. При постоянной эксплуатации автомобиля шкивы изнашиваются. На генераторе устанавливается шкив небольшого размера, на коленвале, наоборот, самый большой. Большая часть нагрузки будет идти именно на маленький шкив. Некоторые автопроизводители изготавливают маленький генераторный шкив из не самых прочных материалов. Поэтому износ зубьев на этой детали является делом времени. Кроме того, нередко случаются ситуации, когда повреждения возникают на самой дорожке, к примеру, после удара.

В любом случае владельцу машины потребуется диагностика и замена поврежденных деталей.

Вас также заинтересует:

  • Как проверить регулятор напряжения генератора
  • Признаки неисправности диодного моста генератора
  • Как проверить генератор не ставя на машину

Порядок работ при замене ремня ГРМ

Перед началом работ следует учесть, что на 16-клапанных двигателях установлено 2 распределительных вала с отдельным зубчатым шкивом (шестерней) для каждого. Ремень для 16-клапанника всегда длиннее, чем у 8-клапанника, так как помимо шестеренки водного насоса и натяжителя, ремень дополнительно проходит через вспомогательный опорный (направляющий) ролик.

Где расположены метки ГРМ, и какой вид они имеют – смотреть в «Руководстве по эксплуатации и ремонту» своего автомобиля.

  1. Поднять капот и отсоединить клемму аккумулятора «на минус» (ключ в замке зажигания должен быть «выключен»), чтобы напрасно не горели стоп-сигналы и «на всякий случай».

Важно!

Прежде чем снять клемму с аккумулятора и обесточить автомобиль, необходимо изучить «Руководство по эксплуатации и ремонту» машины. В некоторых автомобилях отсоединять клемму от аккумулятора нельзя (!), так как произойдет сброс адаптаций в электронной системе управления

В данном случае работать с не обесточенным автомобилем нужно более осторожно

Чтобы обеспечить свободный доступ к нужным механизмам, потребуется снять колесо, крышку мотора, защиту, ремень генератора. В зависимости от марки машины и модификации двигателя, для проведения работ может потребоваться снятие бачка жидкости гидроусилителя руля (ГУР) или адсорбера, или же кронштейна кондиционера, интеркулера с клеммами, воздухозаборника (или еще чего-нибудь).

С помощью шестигранника отвернуть винты крепления защитного кожуха ремня и шестерен.

Если есть датчик положения коленвала (ДПКВ) – отсоединить от него разъем с проводами.

Открутить болт и снять ролик натяжки ремня ГРМ. Также снять опорный (направляющий) ролик, если он есть.

Извлечь старый ремень ГРМ.

Проверить положение метки на одной зубчатой шестерне распредвала (на 8-клапанном двигателе) или на двух зубчатых шестернях двух распредвалов (на 16-клапанном двигателе) по отношению к меткам на корпусе привода ГРМ. При несовпадении меток для их выставления в нужное положение (друг против друга) нужно провернуть ключом распредвал, за болт крепления зубчатой шестерни к распредвалу.

Замена ролика ремня генератора на примере Chevrolet Lacetti

Для наглядности рассмотрим, как производится замена ремня и ролика на автомобиле Chevrolet Lacetti. На данном автомобиле как раз установлен саморегулирующийся натяжной ролик с кронштейном.

Видео: ШЕВРОЛЕ ЛАЧЕТИ.ЗАМЕНА РОЛИКА НАТЯЖИТЕЛЯ РЕМНЯ

Чтобы поменять ремень и натяжной элемент, понадобиться набор ключей рожковых и головок с воротками. Последовательность же работ такова:

  1. С двигателя демонтируем корпус воздушного фильтра, чтобы обеспечить доступ к ремню;
  2. Чтобы добраться до ролика, необходимо открутить насос ГУР. А чтобы добраться до болтов крепления его с двигателя демонтируем защитный экран выпускного коллектора;
  3. После снятия экрана откручиваем болты насоса ГУР и отодвигаем его в сторону, чтобы обеспечить доступ к ролику. После откручивания можно снять ремень с его шкива. При этом патрубки, идущие к насосу снимать не нужно;
  4. Перед откручиванием ролика необходимо его перевести в монтажное положение. Для этого смещаем ролик. Преодолевая усилие пружины до совмещения стопорных отверстий на корпусе кронштейна. Затем стопорим ролик в таком положении при помощи болтика или шплинта, который устанавливается в отверстие;
  5. Откручиваем болты крепления кронштейна ролика и он извлекается. Новый элемент тоже необходимо перевести в монтажное положение, после чего установить его на автомобиль и закрепить болтами;
  6. Устанавливаем на место и закрепляем насос ГУР и защитный экран. После этого надеваем ремень на шкивы, соблюдая правильность его положения;
  7. Извлекаем стопорный болт или шплинт, чтобы пружина произвела натяжение ремня;

Но все же, работы по замене натяжного ролика навесного оборудования не являются сложными, и их может выполнить даже начинающий автовладелец.

Инструкция по замене своими руками

Если вы столкнулись с проблемой износа или обрыва ремня, то вам наверняка будет интересно узнать, как снять и установить новый РГ. Процедура замены в целом — дело довольно сложное. Если вы никогда ранее не занимались ремонтом автомобиля, то лучше обратиться за помощью к специалистам в вопросе замены.

Как поменять РГ — рекомендуем ознакомиться с процессом замены на примере автомобиля Форд Фокус:

  1. Сначала следует отключить питание в бортовой сети автомобиля, для этого нужно открыть капот и сбросить клеммы от аккумуляторной батареи.
  2. Затем подставьте переднюю часть автомобиля на домкрат, подставьте под машину упоры. Болты переднего правого колеса откручиваются, само колесо затем демонтируется.
  3. Снимается и подкрылок с брызговиком, для этого нужно открутить болты, которые фиксируют эти элементы кузова. Для упрощения процесса демонтажа можно просто обрезать изношенный ремень, после чего удалить его остатки с поверхности вала.
  4. Теперь возьмите новый РГ и установите его в центральной части между коленвалом, насосом гидравлического усилителя, а также помпой. Затем на колесо помпы следует установить приспособление для монтажа ремня (продается в автомагазинах), а его колесиком надо будет покрутить против часовой стрелки.
  5. Далее, ремешок ставится на приводной вал таким образом, чтобы его номер был направлен в сторону силового агрегата. Ремень следует надеть на валы вспомогательных устройств, а также шкив генераторной установки.
  6. Используя гаечный ключ на 19, нужно покрутить вал насоса. Проворачивать его нужно до момента, пока ремень полностью не растянется и не будет полностью установлен на шкива. Далее, при помощи гаечного ключа на 18 надо будет провернуть коленвал на пару оборотов, это даст возможность зафиксировать ремешок. Сделав это, проверьте правильность выполненных действий.
  7. Когда эти действия будут выполнены, нужно проверить качество натяжки ремешка на привод компрессорного устройства системы кондиционирования. Девайс для установки ремня нужно установить на шкивы вспомогательных механизмов так, чтобы он находился между двумя осями шкива. Когда это будет сделано, ремень ставится на вал компрессора кондиционера.
  8. Затем коленчатый вал опять проворачивается, пока ремешок не будет полноценно установлен на шкивы. Инструмент для установки убирается в сторону, после чего коленвал опять проворачивается на несколько оборотов, это позволит проверить, насколько правильно были выполнены действия. Только когда вы сможете удостовериться в том, что РГ установлен верно, нужно будет проверить его натяжку и убедиться в том, что он его канавки правильно установлены на ручейки привода.
  9. Теперь вам надо будет завести силовой агрегат и произвести диагностику выполненного ремонта. Если у вас есть средство для размягчения и натяжки ремня, то обработайте им внутреннюю поверхность РГ.
Популярные статьи  Способы замены масла в АКПП своими руками

Замена детали своими руками

Несмотря на всю важность стабильной и безотказной работы генератора автомобиля, сложность устройства и необходимость точной регулировки всех узлов и деталей, для того, чтобы заменить ролик натяжителя ремня генератора, не нужно быть экспертом в области знаний об устройстве автомобиля. При определенной сноровке произвести подобную операцию может и сам автовладелец, не обращаясь к специалистам автосервиса или станции технического обслуживания

Как именно это делать?

Когда возникает необходимость в замене натяжного ролика? Главным компонентом натяжного ролика, который зачастую называют еще и «лениксом», является обычный подшипник. Находясь в исправном состоянии, «леникс» вращается легко и абсолютно бесшумно. Но при выходе из строя или при износе подшипника натяжной ролик начинает издавать весьма характерный шум. Отсюда следует вполне очевидный вывод. Если свистит ролик натяжителя ремня генератора, то он нуждается в немедленной замене!

Регулярная проверка приводных ремней

Периодическая проверка на натяжку ремня должна осуществляться ежесезонно. Диагностика ремня выполняется при выключенном двигателе. Уровень натяжки проверяется нажатием пальца, при этом прогиб не должен быть больше 2 см. При визуальном осмотре выявляется факт наличия или отсутствия трещин. При малейшем повреждении ремень необходимо заменить, иначе он в любой момент может порваться.

Также проверка ремня осуществляется в отдельных случаях:

  • недостаточный заряд АКБ;
  • руль (при наличии гидроусилителя) стал туго вращаться, особенно в холодную пору;
  • кондиционер слабо холодит;
  • при работе вспомогательных агрегатов доносится скрип, а при попадании воды на ремень происходит его проворачивание.

Инструкция по замене приводного ремня

Замена приводного ремня генератора не доставляет проблем большинству автолюбителей. После снятия изношенного ремешка рекомендуется осмотреть характер износа. Если на нем имеются повреждения кромок и контактной части, то это может указывать на несоосность шкивов. В этом случае требуется найти поврежденный элемент и заменить его. Установка нового ремня на поврежденный шкив бессмысленна, поскольку резина будет быстро изношена об острые кромки. При замене ремешка требуется придерживаться рекомендованной производителем транспортно средства последовательности шагов.

В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей. Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.

Что понадобится для замены?

Перед тем как поменять ремень генератора, потребуется подготовить набор инструментов и материалов (приведен максимальный перечень):

  • гаечные ключи и головки;
  • новый ремень и натяжной ролик;
  • стержень для фиксации ролика;
  • монтажная лопатка для снятия ремня;
  • нож;
  • защитные перчатки;
  • лист бумаги и карандаш для рисования схемы установки.

Новый неоригинальный приводной ремень может иметь большую на несколько миллиметров длину, чем штатное изделие. Разница в длине будет компенсирована натяжным устройством.

Схема

Установка ремня на двигателях с двумя или тремя шкивами сложности не представляет. Ситуация меняется, когда ремень устанавливается на мотор, оснащенный большим количеством шкивов. В этом случае рекомендуется нарисовать схему монтажа изделия. Подобное мероприятие позволит ускорить процесс установки и избежать ошибок.

Пример прокладки ремня на Шевроле Кобальт

Обозначения схемы:

  • 1 — шкив коленчатого вала;
  • 2 — шкив генератора;
  • 3 — направляющий ролик;
  • 4 — муфта компрессора кондиционера;
  • 5 — шкив помпы и дополнительный шкив привода насоса усилителя;
  • 6 — ремень;
  • 7 — натяжной ролик.

Алгоритм действий

Процедура имеет отличия в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции замены ремней на распространенных автомобилях. На других транспортных средствах операция происходит по аналогичной технологии.

На автомобиле ВАЗ Гранта

Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:

  1. Обрезать старый ремешок при помощи ножа.
  2. Повернуть на 3-4 оборота болт крепления генератора снизу.
  3. Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
  4. Поджать генератор вперед до заведения крепежного уха за кронштейн.
  5. Зафиксировать механизм проволокой или иным способом.
  6. Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
  7. Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
  8. Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.

На Киа Сид

Поменять ремень генератора можно следующим образом:

  1. Отвернуть фиксирующий болт, расположенный на верхней части генератора.
  2. Поднять фиксатор вверх, выведя болт из направляющего паза.
  3. Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
  4. Снять изношенный ремень и прижимной ролик.
  5. После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
  6. Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:

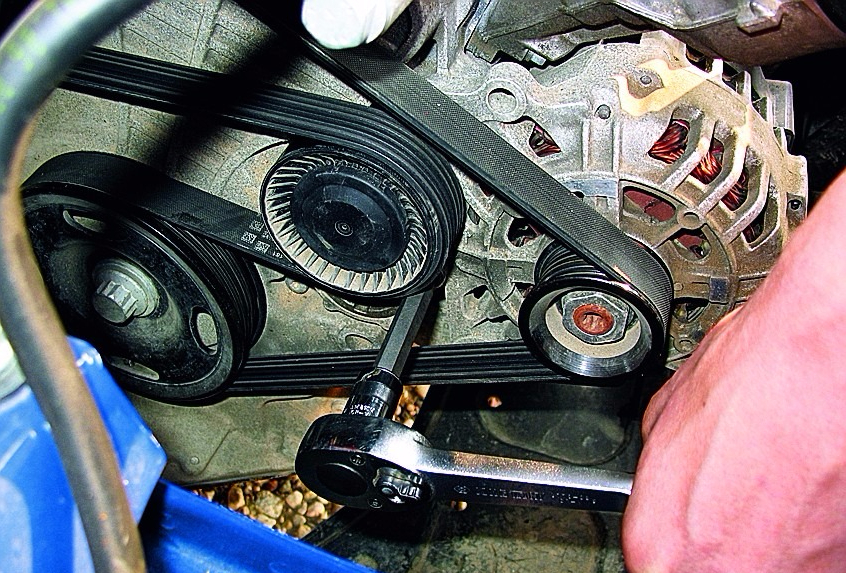

  1. Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
  2. Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
  3. Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
  4. Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
  5. Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
