Что лучше — толкатели или гидрокомпенсаторы

Содержание

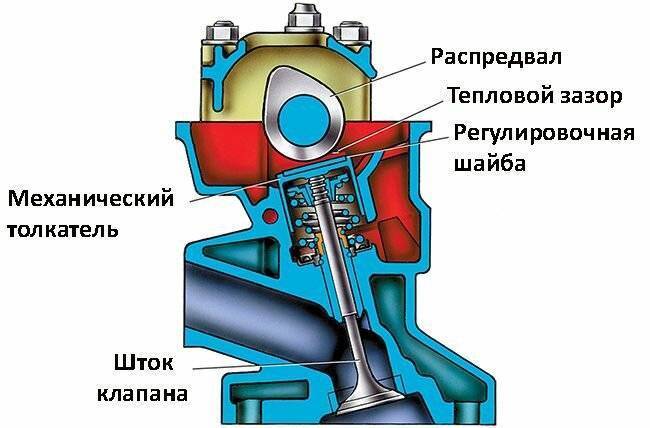

Тепловой зазор и принцип работы механического толкателя

Напомним вкратце, как работает газораспределительный механизм (ГРМ) двигателя автомобиля. При вращении распредвала происходит его «наезд» (если быть точнее, то выступающей частью, которую называют кулачком) на поверхность толкателя, опирающегося на шток клапана. В этот момент происходит открытие последнего. Когда кулачок перестает «контактировать» с толкателем, возвратная пружина закрывает клапан. Казалось бы все просто. Но, по мере прогрева мотора все металлические элементы конструкции расширяются. Это известно всем еще из школьного курса физики. В двигателях, оборудованных обычными механическими толкателями, изначально для компенсации температурного расширения элементов предусмотрен определенный зазор. По мере прогрева он уменьшается, и мотор начинает уверенно выдавать все заявленные производителем характеристики. Если бы этого не было сделано, то в прогретом двигателе расширенные элементы ГРМ в лучшем случае испытывали бы повышенные нагрузки (что привело бы к их преждевременному износу), в худшем – их просто бы заклинило.

Что лучше — толкатели или гидрокомпенсаторы

Устройство и принцип работы гидрокомпенсаторов

Размеры деталей работающего двигателя внутреннего сгорания вследствие нагрева увеличиваются. Чтобы это не привело к поломкам, ускоренному износу, ухудшению характеристик силовых агрегатов, между некоторыми деталями на этапе конструирования создают тепловые зазоры. При разогреве мотора за счет расширения деталей они «выбираются» (поглощаются). Тем не менее по мере износа деталей их нагрева оказывается недостаточно для поглощения зазоров, что отрицательно сказывается на характеристиках двигателя.

Тепловой зазор в механизме привода клапанов напрямую влияет на работоспособность силового агрегата. Так как из-за износа деталей клапанные зазоры постоянно изменяются, еще в начале прошлого века в двигатель внедрили механизм их регулирования с помощью обычных гаечных ключей. Делать это следовало регулярно, а значит, повышалась трудоемкость техобслуживания и увеличивалась его стоимость. Гидрокомпенсаторы (ГК) позволяют избежать этих проблем. Они должны полностью поглощать зазоры между рабочими поверхностями распредвала и рокерами коромыслами, клапанами, штангами — независимо от температурного режима и степени износа деталей.

Гидрокомпенсаторы можно устанавливать на все типы газораспределительных механизмов (ГРМ) — с коромыслами, рычагами, штангами — и при любом расположении распредвала (верхнем или нижнем, рис. 1).

В зависимости от конструкции ГРМ различают четыре базовых типа гидрокомпенсаторов (см. фото ниже): гидротолкатели; гидроопоры; гидроопоры, предназначенные для установки в рычаги или коромысла; роликовые гидротолкатели.

Кратко об устройстве и принципе работы гидрокомпенсатора

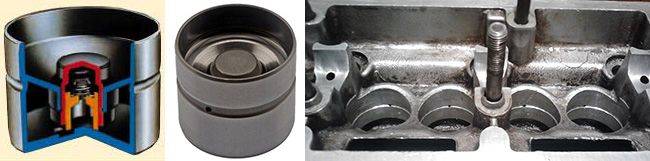

По внешнему виду гидрокомпенсатор мало чем отличается от обычного механического толкателя. Не будем подробно расписывать внутреннее технологическое устройство «гидрика». Отметим только, что на его корпусе имеется специальная канавка и отверстие для подачи внутрь масла, а в самой головке блока цилиндров обустроены специальные каналы.

Что лучше — толкатели или гидрокомпенсаторы

Принцип работы гидрокомпенсатора в кратком изложении:

Что лучше — толкатели или гидрокомпенсаторы

  • При заглушенном двигателе давление масла отсутствует. А между распредвалом и «крышкой» гидрокомпенсатора имеется определенный зазор.
  • После запуска мотора масло под давлением заполняет внутренний объем корпуса. Гидрокомпенсатор поднимается вверх, и зазор автоматически «выбирается» (то есть, он отсутствует).
  • Заполненный несжимаемым маслом (именно такие сорта применяют в современных двигателях) гидрокомпенсатор приобретает достаточную «жесткость», чтобы без потерь передавать механическое усилие и открывать клапан (при «наезде» кулачка распредвала на верхнюю поверхность «гидрика»).
  • Далее выступающая часть распределительного вала перестает «контактировать» со «шляпкой» гидротолкателя. Клапан закрывается под действием возвратной пружины.

На заметку! При вращении распредвала отверстие в корпусе гидрокомпенсатора циклически проходит мимо масляного канала блока цилиндров. При этом происходит выравнивание давления смазывающей жидкости снаружи (то есть в самом двигателе) и внутри корпуса «гидрика». В результате происходит постоянный контакт поверхностей распредвала и толкателя.

Назначение и принцип работы гидрокомпенсаторов

Гидравлические компенсаторы, или гидрокомпенсаторы, это составная часть системы газораспределительного механизма (ГРМ) в цилиндре ДВС. При прогреве двигателя детали ГРМ нагреваются, что приводит к увеличению их размеров. Поэтому между деталями ГРМ оставляются тепловые зазоры — от 0,15 мм на впускных клапанах и до 0,35 мм на выпускных. Одной из проблем ГРМ является механический износ и увеличение зазоров клапанов, в результате чего клапаны не открываются или не закрываются полностью. Результатом этого становится снижение мощности автомобиля, затруднения с пуском мотора и повышение токсичности выхлопа. Причиной этого является загорание топлива во впускном коллекторе или недостаточная наполняемость цилиндров двигателя топливной смесью. Дизельные же автомобили в результате неправильного размера тепловых зазоров и вовсе становятся неработоспособными.

Для регуляции размеров зазоров клапанов ранее применялась механическая настройка рычагов и шайб, затем появились механические толкатели, а на современных автомобилях их сменили гидравлические компенсаторы. Гидрокомпенсаторы в автоматическом режиме изменяют свою длину на размер, равный тепловому зазору в ГРМ.

Что лучше — толкатели или гидрокомпенсаторы

По своему устройству гидрокомпенсатор представляет собой:

  • корпус в виде цилиндрического толкателя или составной части головки цилиндров;
  • расположенная в корпусе плунжерная пара, состоящая из втулки и плунжера (шарикового подпружиненного клапана), зазор между втулкой и плунжером — около 8 мм;
  • пружины плунжера;
  • обратный клапан.

Работа гидрокомпенсатора состоит из нескольких этапов.

  1. На первом этапе кулачок распредвала расположен в противоположной стороне от гидрокомпенсатора. Плунжерная пружина выдвигает плунжер, в результате чего увеличивается зазор. В полость под плунжером поступает масло через масляный канал, после чего под воздействием плунжерной пружины клапан закрывается. На этом этапе плунжер поднимается и компенсирует зазор.
  2. Под воздействием распределительного вала кулачок начинает давить на толкатель и перемещает его в нижнее положение. Шариковый клапан закрывается, а плунжерная пара начинает работать как жесткий элемент из-за того, что масло не сжимается.
  3. При перемещении плунжерной пары вниз часть масла вытекает из полости, что компенсируется дополнительными порциями масла из системы авто. Длина гидравлического компенсатора незначительно увеличивается, образуя зазор. Его размер выравнивается порциями масла, которые подаются из системы смазки автомобиля.

Главный плюс гидрокомпенсаторов — абсолютно автоматический режим работы, не требующий регулировки, так как гидрокомпенсатор всегда подбирает необходимый зазор.

Тепловой зазор и принцип работы механического толкателя

Напомним вкратце, как работает газораспределительный механизм (ГРМ) двигателя автомобиля. При вращении распредвала происходит его «наезд» (если быть точнее, то выступающей частью, которую называют кулачком) на поверхность толкателя, опирающегося на шток клапана. В этот момент происходит открытие последнего. Когда кулачок перестает «контактировать» с толкателем, возвратная пружина закрывает клапан. Казалось бы все просто. Но, по мере прогрева мотора все металлические элементы конструкции расширяются. Это известно всем еще из школьного курса физики. В двигателях, оборудованных обычными механическими толкателями, изначально для компенсации температурного расширения элементов предусмотрен определенный зазор. По мере прогрева он уменьшается, и мотор начинает уверенно выдавать все заявленные производителем характеристики. Если бы этого не было сделано, то в прогретом двигателе расширенные элементы ГРМ в лучшем случае испытывали бы повышенные нагрузки (что привело бы к их преждевременному износу), в худшем – их просто бы заклинило.

Что лучше — толкатели или гидрокомпенсаторы

Последствия бездействия при стуке гидрокомпенсаторов

В случае если стук действительно издают гидрокомпенсаторы, несвоевременная замена, или ремонт гидрокомпенсаторов приведет к сокращению эксплуатационного ресурса привода газораспределительного механизма и головки блока цилиндров.

Популярные статьи  Почему детонирует двигатель

Ремонт, как первого, так и второго узла – удовольствие дорогостоящее и обременительное.

И напоследок, скажем, что вы конечно можете, как диагностировать проблему своими силами, так и устранить ее также самостоятельно.

Но промывка или замена гидрокомпенсаторов – это уже прямое вмешательство в системы силового агрегата вашего автомобиля, поэтому если вы чувствуете малейшие сомнения в своих силах – потрудитесь обратиться в авторизованный сервисный центр.

Если вы «напортачите», то вам все равно потребуется обращаться к «официалам», а они то уж точно определят, что до них под клапанную крышку кто-то уже заглядывал, ведь даже проверка гидрокомпенсаторов требует вскрытия клапанной крышки и поворота коленвала вручную.

При самом негативном варианте развития событий, вы не только оплатите дорогостоящий ремонт силового агрегата или привода ГРМ, но и будете сняты с гарантийного обслуживания (если на ваш автомобиль еще распространяется действие гарантии).

Любой риск должен быть оправдан, а замена гидрокомпенсаторов – не та проблема, которую решают посередине автомобильной трассы при полном отсутствии запасных частей и необходимых инструментов. 10 раз подумайте, стоит ли браться за такую работу самостоятельно, или лучше доверить ее профессионалам.

Своевременное выявление проблемы и простые операции по ее устранению, даже если вы обратитесь в сервис, – вот залог экономии ваших средств и ресурса силового агрегата машины.

Ремонт гидрокомпенсаторов

Замена гидрокомпенсаторов или ремонт данных элементов ГРМ своими руками требуется, прямо скажем, очень редко. Связано это с тем, что конструкция механизмов продумана до мелочей и их реальную поломку зачастую вызывают не условия работы, а беспечность владельца машины. Последняя, конечно, есть не у всех автомобилистов, поэтому и ремонт гидрокомпенсаторов требуется не многим.

В любом случае, знание – это сила, поэтому информация о симптоматике и общих принципах починки гидравлических регуляторов зазоров будет нелишней

Сначала обратим внимание на признаки поломки гидрокомпенсаторов. Зачастую они более чем прозрачны и представлены следующим перечнем:

  • мотор стал работать нестабильно;
  • нарушилась динамика движения;
  • появились «стучащие» шумы в работе ДВС;
  • прогорели клапана;
  • повысился расход топлива.

Возвращаясь к вопросу о том, как проверить гидрокомпенсаторы на правильность работы, придётся констатировать неприятную для многих автомобилистов вещь – без снятия элементов с двигателя диагностику осуществить не получится. Учитывая эту особенность ремонта, замену и проверку гидромеханизмов рассмотрим совместно. В общем виде, процесс починки гидрокомпенсаторов выглядит так:

  1. В первую очередь, полностью меняем масло в двигателе и масляный фильтр. Если после этого, стук или иные симптомы поломки не прошли, приступаем к следующему шагу. При этом не забудьте, что после смены масла требуется прокачка гидрокомпенсаторов. Как прокачать гидрокомпенсаторы? Никак, система сделает всё сама после запуска мотора. Если говорить точнее, то новая смазка масляным насосом накачается в каждый гидравлический механизм и лишь после этого они перестанут стучать, что позволит оценить их новую работу. Зачастую на это уходит 5-15 минут, не более;
  2. Итак, судя по всему – эффекта нет? Тогда частично разбираем мотор для доступа к клапанному механизму. На многих моделях авто достаточно снять ГБЦ и демонтировать иные узлы мотора, мешающие доступу к клапанам;
  3. После этого есть два варианта действий:
  4. Первый — поиск неисправного гидрокомпенсатора. Процедура не сложная и проводится следующим образом: отводим коромысло и штангу толкателя каждого клапана максимально в сторону от гидромеханизма и пытаемся выколоткой надавить на последний. Если компенсатор уходит вниз под значительным давлением, то он исправен, в ином случае следует снять деталь для более качественной проверки;
  5. Второй – снятие всех гидрокомпенсаторов для проверки каждого. При выборе этого варианта проводится стандартная разборка клапанного механизма и интересующих нас элементов соответственно.
  6. Осуществив описанные выше операции, остаётся лишь заменить неисправный элемент ГРМ и вернуть автомобиль в первоначальное состояние. Если же проводилась разборка механизмов, то требуется проверить их внутреннее состояние и очистить от нагара. В случае, когда с регулятором всё в норме, то установить гидрокомпенсатор следует обратно в конструкцию мотора и уже потом проверять его на работоспособность. При иных обстоятельствах узел требуется полностью заменить. Более подробно говорить о том, как разобрать гидрокомпенсатор не будем, так как данная процедура не столь сложна и под силу любому автомобилисту. Главное – действовать аккуратно и не спеша.

Исторический экскурс

Гидрокомпенсаторы, они же — гидротолкатели или в простонародье «гидрики» появились достаточно давно. Разберем, зачем нужны компенсаторы и как они появились в моторах многих автомобилей.

Их появлением в конструкции газораспределительных механизмов автомобилей, водители во многом обязаны японским автоинженерам, так как именно они стали массово применять «гидрики» в конструкции системы ГРМ моторов

В то время, при проектировке ДВС, большое внимание уделялось не только его основным узлам (коленчатый вал, поршни, шатуны), но и деталям газораспределительного механизма. Инженеры постепенно «доводили» прежние поколения своих силовых агрегатов до совершенства

Так, на смену привычным механическим толкателям и пришли гидротолкатели.

Советы по использованию

Обычно присадку рассматривают в качестве профилактического средства, предотвращающего стук ГК раньше времени.

Стоит отметить, что если вдруг застучали гидрокомпенсаторы, то одни лишь добавки могут и не исправить ситуацию: к такому вопросу нужен комплексный подход, а определение причин стука лучше всего производить после демонтажа системы. При загрязнении каналов присадку стоит добавить во время заливки масла, но перед этим рекомендуется произвести промывку системы и сменить фильтр.

Добавки для ГК изготавливаются в специальных баночках в ёмкостях, которых обычно хватает на 5 литров масла. Для начала воздействия нужно обязательно разогреть двигатель до нормальной рабочей температуры. При выборе нужной присадки рекомендуется учитывать не только её объём, но и объём масляной системы автомобиля. Например, если обычно в мотор заливается около 5 л масла, то будет достаточно одной банки.

Три присадки для удаления стука гидрокомпенсаторов:

  1. Liqui Moly Hydro Stobel Additiv — Ликви Моли Гидро Стосел Аддитив. Улучшает работу гидриков. Эта присадка заливается в моторное масло.
  2. XADO — Ксадо. Именно для гидрокомпенсаторов. Ксадо чистит масляные каналы, улучшает качество масла.
  3. Wagner Windigo — Вагнер Виндиго. Не очень распространенное средство в России и странах СНГ, но отзывы хорошие.

Эти три вида присадок хорошо зарекомендовали себя.

Порядок действий при применении средств

В автомагазине вы приобретёте присадки, реализуемые в небольших флаконах. Содержимое одного флакона рассчитано на пять – шесть литров масла. Вливать присадку можно не только в тот момент, когда меняется масло. Если такая необходимость возникла спустя какой-то промежуток времени после замены моторной смазки, не тревожьтесь, такая процедура будет всё равно оправдана. Не рекомендуется использовать присадки, если масло уже исчерпало свой ресурс, поэтому требуется его срочная замена. Не забывайте и о том, что результат будет высоким только тогда, когда вы будете вливать присадки в нужном количестве, поэтому сначала просчитайте, сколько флаконов вам нужно приобрести. После того как вы залили в маслозаливное отверстие часть добавок для гидротолкателя, запустите движок, позвольте ему хорошенько разогреться. Присадки начинают действовать только при разогретом движке.

Итак, мы надеемся, что вы теперь смогли разобраться в вопросе, насколько важны присадки, какую помощь они способны оказать, как правильно их применять, чтобы устранить проблемы и предупредить нежелательные технические последствия.

Устройство и принцип работы гидрокомпенсатора

Устройство большинства известных современных гидрокомпенсаторов является практически идентичным. Как всегда, это металлический корпус, внутрь которого производитель помещает плунжерную пару. Она оснащается так называемым «шариковым» клапаном. Компенсатор может быть установлен в привод клапанов — в этой ситуации движущим элементом является только сам плунжер.

Популярные статьи  Ремень ГРМ: когда и как менять, что делать при обрыве

Что лучше — толкатели или гидрокомпенсаторы

Необходимо обеспечить высокую герметичность узла и подвижность его элементов. Для этого делают совсем крохотный зазор между втулкой и плунжером. Последний может выталкиваться пружиной до практически полной ликвидации зазора. В этом случае масло перетекает во внутреннюю полость, заполняя её. Постоянная жёсткая связь гидротолкателя с другими деталями газораспределительного механизма приводит к отсутствию зазоров. Сам толкатель компенсирует своей конструкцией даже изменение длины собственных деталей.

Принцип работы гидрокомпенсаторов, в отличие от толкателей, сводится к определённому порядку действий. Вначале кулачок смотрит на толкатель своей обратной стороной. Усилие не передаётся, а плунжерная пружина самостоятельно определяет размер необходимого зазора. Как только полость будет заполнена маслом, произойдёт срабатывание шарикового клапана и закрытие полости.

Кулачок разворачивается уже другим профилем, нажимает на толкатель и движет его вниз. Обратный клапан закрыт, но сжатия масла не происходит. Небольшой его объём выдавливается сквозь предназначенные для этого зазоры. Происходит уменьшение длины гидрокомпенсатора с образованием зазора между толкателем и кулачком. Количество масла снова восстанавливается до прежнего уровня.

Такое периодическое тепловое расширение деталей в пределах узла клапанов вызывает изменения объёма масла и длины гидрокомпенстора. В этом они отличаются от толкателей. Восстановление зазора происходит автоматически, в том числе и вследствие естественного износа толщины деталей ГРМ. Для корректной работы регуляторов зазора гидравлического принципа действия необходимо высокое качество смазки.

Что лучше — толкатели или гидрокомпенсаторы

Почему стучат гидрокомпенсаторы

Гидравлический компенсатор – это устройство, отвечающее за автоматическую регулировку теплового зазора в отдельном клапане. Благодаря их применению, эксплуатация двигателя становится проще. Причина – не приходится регулировать клапаны вручную. Также они увеличивают ресурс работы газораспределительного механизма. Он равномернее функционирует, потому что тепловой зазор постоянно находится в пределах допусков от class=»aligncenter» width=»700″ height=»400″

Но бывает, что гидрокомпенсатор начинает стучать. Со временем стук усиливается, становится невозможно это игнорировать. Зачастую причин три.

  1. Сильный естественный износ, либо заводской брак конструкции.
  2. Система смазки мотора работает с перебоями.
  3. Моторное масло не совместимо с двигателем, либо оно эксплуатируется слишком долго, в результате чего успело потерять заводские свойства.

Водитель должен помнить, что компенсатор способен стучать не только постоянно, но и в определенном режиме работы двигателя.

На холодную

Если начали стучать гидрокомпенсаторы на холодную, проверьте, что из перечисленного ниже верно.

  1. Масло имеет слишком густую консистенцию. Если двигатель не доведен до рабочего диапазона температур, смазка начнет плохо проникать в полости гидрокомпенсатора. Чтобы полость набрала достаточно количество масла, необходимо немного подождать.
  2. Клапан механизма газораспределения содержит слишком много грязи. Твердые частицы появляются, если моторное масло имеет слишком большое количество вредных примесей, либо владелец затянул со сроками замены смазки. Также наличие мусора свидетельствует о выделении продуктов износа некоторыми деталями мотора.
  3. Заклинивание плунжера или сильный механический износ. Чаще всего, причиной является попадание абразивных частиц в структуру масла.

На горячую

Иногда владельцы замечают, как начинают стучать гидрокомпенсаторы на горячую, когда мотор доведен до рабочей температуры. Причины также три.

  1. Плунжерная пара гидрокомпенсатора заклинила. Потеря работоспособности возникает из-за попадания грязи или естественного износа. Из-за появления задиров плунжер перестает полноценно двигаться. Тепловой зазор невозможно регулировать, поэтому гидрокомпенсатор начинает стучать.
  2. Недостаточная вязкость масла, прогретого до температуры двигателя. Оно начинает быстрее просачиваться по зазорам плунжерной пары, чем при подаче масляным насосом. Смазка от неизвестного производителя, либо неправильный подбор с учетом рекомендаций производителя приводит к сильному его разжижению. Происходит утечка по технологическим зазорам.
  3. Превышение рекомендованного уровня масла в моторе. Из-за этого оно начинает вспениваться, так как коленчатый вал заставляет смазку циркулировать. Этот процесс усиливается, когда в двигатель попадает вода. Водителю надо проверить уровень масла. По возможности стоит установить новый фильтр, предварительно залив новое смазывающее вещество.

Почему стучат новые гидрокомпенсаторы

Не всегда после замены гидравлических компенсаторов проблема уходит. Особенно, если в двигателе установлены новые элементы, а также залито свежее масло. Вариантов несколько.

  1. Масло выбрано неправильно.
  2. Старый фильтр слишком сильно забился, вместо него нужно установить новый.
  3. Чистота системы смазки оставляет желать лучшего.
  4. Вышел из строя маслонасос.
  5. Каналы подачи масла засорены.

Как правило, лечить стук приходится методом промывки головки блока цилиндров. Если это не поможет, значит, надо менять новый масляный насос. Подобное поведение указывает на значительный естественный износ. Устранение неисправности таким способом – явление редкое, потому что в 90% случаев устранение проблемы происходит после замены выбранного масла, промывки гидрокомпенсаторов.

Могут ли стучать гидрокомпенсаторы из-за масла

Да, это возможно. Причем причины не всегда заключаются лишь в плохом состоянии смазки. На правильность работы гидрокомпенсаторов также влияет вязкость, концентрация вредных присадок в его структуре.

Даже если проблема не связана со смазкой, водитель обязан выбирать ее, опираясь на требования производителя автомобиля. Они приведены в сервисной документации.

Устройство 8 клапанного двигателя

Такие двигатели используются преимущественно на моделях начального ценового сегмента. Здесь на каждый цилиндр приходится по 2 клапана: 1 на впуск и 1 на выпуск.

Другой немаловажной особенностью таких силовых установок является то, что здесь нужен только 1 распредвал, который управляет системой впрыска бензина и выпуска отработанных газов. Для приведения его в действие достаточно простейшего ременного либо цепного механизма

Такая система гораздо проще в обслуживании и ремонте по сравнению со сложными ГРМ более дорогих машин. А такая элементарная конструкция существенно сказывается на итоговой стоимости автомобиля.

Для примера приведем схему устройства 8 клапанного двигателя ВАЗ-2114.

Что лучше — толкатели или гидрокомпенсаторы

Основные отличия 16 и 8 клапанного двигателей

С особенностями этих видов двигателей мы разобрались, теперь конкретизируем отличия между ними.

8-клапанные моторы конструктивно значительно проще, что положительно сказывается на цене всего автомобиля, его обслуживания и ремонта. Однако они значительно уступают в мощности 16-клапанным аналогам с тем же рабочим объемом – в среднем разница в мощности здесь составляет 15-25 л.с. Из-за этого страдает приемистость двигателя, динамика разгона, максимальная скорость.

В то же время 4-цилиндровые моторы с 8 клапанами гораздо проще и доступнее в ремонте. Здесь существенно меньше элементов, которые могут сломаться, а если что-то все-таки выходит из строя, то устранить поломку можно меньшими силами. Да и запчасти для таких моторов, как правило, дешевле.

С экономичностью все не так однозначно. Да, 8-клапанники расходуют больше топлива – но в то же время в них можно лить менее качественный недорогой бензин. Масло тоже может быть не самым дорогим. Еще один спорный момент – использование гидрокомпенсаторов. Они устанавливаются на 16-клапанные двигатели и избавляют от необходимости систематически регулировать клапана. В то же время они иногда выходят из строя, а их замена влетит в копеечку.

Нужно также отметить еще один важный момент: в 16-клапанных двигателях может взаимно заклинить поршень и клапаны – а это неизбежно приводит к затратному ремонту, а иногда и к полной замене двигателя. У 8-клапанников же такой болезни в принципе нет. Однако такие заклинивания встречаются, как правило, на российских и китайских машинах, которые по умолчанию уступают западному и японскому автопрому.

Нюансы сборки

После замены 16 гидрокомпенсаторов, необходимо все привести в первоначальный вид. Самые ответственные операции по порядку:

  1. Зачищаем и обезжириваем распредвалы и посадочные места постели и клапанной крышки, как на деталях так и на двигателе.
  2. Меняем сальники, заглушки и ставим на места оба вала. Впускной имеет специальный поясок, которого нет на выпускном. Это его отличительная особенность.
  3. Наносим герметик Gasket на установочное место постели распредвалов и монтируем ее (прокладки не требуется).
  4. Обрабатываем герметиком посадку для клапанной крышки и монтируем ее (прокладки не требуется).
  5. Ставим форсунки, трубки конденсатора, монтируем коллектор, генератор, его ремень, шкивы и ремень механизма ГРМ.
  6. Восстанавливаем работу дроссельной заслонки, фильтра и присоединяем все провода.
Популярные статьи  Замена переднего и заднего сальника коленчатого вала

Замена гидрокомпенсаторов, иногда приводит к тому, что двигатель не запускается из-за отсутствия компрессии. Как правило, «гидрики» устанавливаются маслонаполненными и может случиться так, что из-за несжимаемости компенсаторов некоторые клапана окажутся открытыми. Чтобы этого избежать, необходимо перед установкой поджать их струбциной.Что лучше — толкатели или гидрокомпенсаторы

У меня kia rio 2010. Двигатель тарахтит с холодного запуска минут десять, потом когда проедешься, все исчезает.

Не факт, что на Вашем автомобиле пора менять гидрокомпенсаторы. Может случится так, что им просто не нравится то масло, что бултыхается в Вашем двигателе

И не так важно какой оно марки и где куплено. Наклейки делают десятки тысяч человек, и потом их же другие десятки тысяч расклеивают по канистрам

Куда важнее что в итоге в этой самой канистре. Это человека можно обмануть, наклеив некую этикетку, а мотор обмануть нельзя. Он будет грохотать, если масло которое в него залито далеко от тех технических стандартов, что положено. Потому, если Ваш двигатель грохочет, то тут есть ряд вероятностей:

  1. двигатель неисправен.
  2. В двигателе не то масло.
  3. Компенсаторы были завоздушены при ремонте, или при замене масла.
  4. Компенсаторы неисправны.
  5. Компенсаторы «пережили» обрыв ремня ГРМ.
  6. Компенсаторы прошли на этом моторе более 120 тыс км.

Выбирайте что ближе к Вашем случаю.

Но на деле, важно ориентироваться на рекомендации завода изготовителя. У любого двигателя есть таблица, согласно которой меняются компенсаторы, ремень ГРМ, и прочие расходники

Иными словами, производитель не гарантирует стабильную работу агрегата, если не соблюден ряд условий. Как по моточасам, так и по маслу.

Гидрокомпенсатор — что это такое в двигателе?

В моторах, созданных во времена развития автомобильной промышленности, тепловые зазоры регулировались специальными механизмами. Зазор появляется в результате износа клапанов. Настройку клапанной системы рекомендовалось производить через каждые 15 000 км. Приходилось вскрывать ГБЦ, а сделать это мог только квалифицированный мастер.

Но автопром продолжал развиваться, и специалисты разработали устройство, поддерживающее зазор клапанов без регулировки. При его работе учитывается износ ГРМ. Устройство выполняет роль толкателя, в конструкцию которого входят пружины. Они в постоянном движении и меняются в размере пропорционально зазорам. Этот механизм и называют гидравлическим компенсатором.

Вопросы выбора и замены толкателей клапанов

Любые толкатели, несмотря на термическую обработку их рабочих поверхностей, со временем изнашиваются или приходят в неисправность, нарушая работу двигателя. Проблемы с толкателями проявляются ухудшением работы двигателя, в том числе и некоторым изменением фаз газораспределения. Внешне эти неисправности проявляются характерным шумом мотора, который легко распознается опытными мастерами. Однако в случае двигателей с гидрокомпенсаторами шум сразу после запуска не является проблемой. Дело в том, что после простоя двигателя масло уходит из толкателей и каналов головки, и первые несколько секунд не обеспечивается выбор зазоров — это и проявляется стуком. Через несколько секунд работа системы налаживается и шум пропадает

Если же шум наблюдается более 10-12 секунд, тогда следует обратить внимание на состояние толкателей

Неисправные толкатели должны меняться на новые тех же типов и каталожных номеров. Замену следует выполнять в соответствии с инструкцией по ремонту и ТО автомобиля, эта работа связана с частичной разборкой ГБЦ и требует применения специального инструмента (для рассухаривания клапанов и другого), поэтому ее лучше доверять специалистам. После замены толкателей периодически необходимо выполнять регулировку зазоров, если же используются гидрокомпнесаторы, то в обслуживании нет необходимости.

Гидрокомпенсатор клапанов — что это такое и его принцип работы

В процессе работы повышается температура, и в этом случае металлические части имеют свойство расширяться. Так вот из-за этого нагрева увеличиваются штоки клапанов, в результате чего они упираются в кулаки распредвала и не закрывают полностью впускные и выпускные отверстия, через которые в цилиндры поступает горючая смесь и выводятся отработанные газы.

Видео — принцип работы гидрокомпенсатора клапанов:

Чтобы такое не происходило, между клапанами и кулачками распределительного вала устанавливаются зазоры ровно на ту величину, на которую увеличиваются при сильном нагреве стержни клапанов.

Со временем эти зазоры увеличиваются, что приводит к несвоевременному поступлению горючей смеси к поршням и неполному выводу газов из камер сгорания. Это не только снижает эффективность двигателя, но и приводит к его постепенному выводу из строя.

Видео — замена гидрокомпенсаторов на Hyundai Getz:

Именно поэтому приходилось проводить корректировку зазоров через каждые 10 000 км пробега, снимая крышку клапанной коробки. А надо заметить, что дело это было не из легких, так как существуют определенные правила процедуры, которые нарушать нельзя ни в коем случае.

По мере того, как автомобиль стал входить в жизнь каждого второго жителя нашей страны, и знание его внутреннего устройства уже потеряло свою актуальность, необходимо было как-то решать вопрос о том, чтобы регулировка зазоров решалась автоматически, без необходимости вмешательства водителя. И решение пришло в виде установки гидрокомпенсаторов.

Если говорить о самом устройстве, то надо отметить, что настройка его на заводе производится с ювелирной точностью. И это немудрено, так как даже доли миллиметра играют значительную роль. Механизм достаточно сложный, и принцип его работы состоит в том, чтобы производить действия, направленные на регулировку зазора.

Гидрокомпенсатор ни что иное, как копия ручного насоса в сильно уменьшенном виде. Внутри устройства имеется шариковый клапан, через который из системы смазки поступает масло внутрь. Своим давлением оно начинает выталкивать поршень вверх, уменьшая зазор между кулачком и клапаном. Надо сказать, что это масло поступает строго дозировано, чтобы исключить подъем поршня на величину, большую чем зазор.

Спустя некоторый период, происходит выработка, за счет которой вновь увеличивается зазор. Давление внутри гидрокомпенсатора начинает падать, и шариковый клапан, приоткрываясь, впускает необходимое количество масла, а зазор вновь приходит в норму. То есть, происходит его автоматическая регулировка, без какого-то вмешательства извне.

Видео — принцип работы гидрокомпенсаторов:

Вот, в принципе, и все. Можно, конечно, перечислить все параметры и размеры, но зачем? Для большинства автолюбителей ведь важен сам процесс, а не тактико-технические показатели. А вот поговорить о «плюсах» и «минусах» упомянутых устройств, наверное, стоит.

Плюсы

Гидрокомпенсаторы продляют срок работы двигателя, звук работы агрегатов газораспределительного механизма заметно снижается. За счет того, что зазор фактически постоянен, нет потерь компрессии, и двигатель не теряет мощности.

Помимо всего, нет необходимости лишний раз прикасаться к агрегатам двигателя и вносить коррективы в работу деталей газораспределительного механизма, который настроен весьма тонко.

Минусы

Самый существенный недостаток (который, впрочем, вполне распространен среди наших автолюбителей) – использование моторного масла только высокого качества, а также обязательная его замена точно в срок.

Гидрокомпенсаторы настолько капризны, что к их неполадке может привести любая, даже очень мелкая соринка. К тому же, если заклинит одно устройство, неисправности станут нарастать как снежный ком, постепенно выводя из строя всю систему.

Примите во внимание, что ремонт гидрокомпенсаторов само по себе занятие недешевое, а если еще нужно менять и части ГРМ, то невнимательность может весьма дорого стоить
