Замена и прокачка гидрокомпенсаторов Нива Шевроле

Установка

Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Стук гидрокомпенсаторов НИВА 21214

Инструкция по ремонту составлена из советов Васика-Нивасика, Шершуни и моих собственных наблюдений.

Описание последовательности ремонта.

1. Отсоединить все шланги и патрубки, что мешают снять клапанную крышку а так же тросик газа. 2. Отвернуть клапанную крышку. 3. Посмотреть на то, что осталось от прокладки клапанной крышки, при необходимости отделить то, что осталось и выкинуть. Не забыть купить новую. (в случае необходимости) 4. Крышку сняли? Ужаснулись? Нет? Ну ладно. Привязываем звездочку распредвала к цепи. Я использовал хомуты для проводов, как посоветовал Васик-Нивасик. Привязываем накрепко. 5. Берем веревку, провод итд итп, продеваем в отверстия на звездочке. 6. Отгибаем шайбу болта звездочки и отворачиваем болт. (Шайбу лучше заранее купить новую) 7

Снимая звездочку недопускаем ослабления натяга цепи, сняв звездочку, так же в натянутом виде привязываем тем проводом, что уже на звездочке например к капоту, или еще куда, важно, что бы цепь была натянута. 8

Отворачиваем постель распредвала, снимаем ее и убираем в клапанную крышку, что лежит рядом. Масляную магистраль поворачиваем вниз.

Теперь самое интересное.

9. Внимательно осматриваем рокера сверху, запоминаем рокера, с самой сильной выработкой. 10. снимаем все рокера, укладывая в последовательности их исходного положения. 11. Осматриваем пятна контакта рокеров с клапанами, так же запоминаем самые изношенные. 12. Выворачиваем ВСЕ гидрокомпенсаторы, укладывая в той последовательности, как стояли. 13. Проверяем надежность завальцовки ГК. Те ГК, где завальцовка болтается каким-нибудь образом помечаем (я положил кверху ногами) 14. Проверяем соотношение ГК-рокер. Скорее всего у тех рокеров, что изношены сильнее стоят ГК с болтающейся завальцовкой. 15. Последний тест. Каждый ГК немного прижимаем тисками, предварительно подложив например деревяшки. Если ГК прожимается без усилия – он не исправен. Остальные – будут прожиматься с усилием. Отмечаем выход масла из отверстия на ГК. 16. Все ГК с болтающейся завальцовкой, и прожавшиеся тисками без усилия 99% неисправны, либо в ближайшем будущем закончат свою жизнь. (косвенный признак – износ на рокерах и клапанах) 17. Покупаем необходимое количество гидрокомпенсаторов. (Я покупал по 500 р./шт)

Mariuse › Блог › Снятие, проверка, установка гидрокомпенсаторов для ВАЗ 21213, ВАЗ 21214

Здравствуйте

.Мой рассказ будет в нескольких пунктах. 1. Устройство и работа гидрокомпенсаторов 2. Проверка 3. Установка (2 способа) Будут прилагаться видео Итак:1. Устройство и работа гидрокомпенсаторов Гидрокомпенсаторы впервые были представлены на отечественном рынке еще в 1989 году. Тогда они показались весьма эффективными для усовершенствования двигателей Жигулей. Применение этих деталей имело положительные результаты, поэтому спустя время изготовитель этих механизмов модернизировал своё детище так, чтобы можно было установить гидрокомпенсатор на Ниву, что стало верным решением.

Принцип работы такого устройства заключается в том, что вместо регулирующих клапанные зазоры винтов в головку блока вворачиваются плунжерные пары. Именно к этим парам из смазочной системы по дополнительным трубкам проводится масло из смазочной системы, это и заставляет рокер (или же рычаг) постоянно прижиматься к кулачку распределительного вала. Благодаря этому исчезает необходимость, которая до установки этой детали была постоянной, проверять клапанные зазоры и регулировать их.

Специалисты утверждают, что гидрокомпенсаторы на Ниву и другие марки автомобилей помогают соблюдать фазы газораспределения, вследствие чего детали газораспределительного механизма не только меньше шумят, но и имеют существенно больший период работы. Отмечается, что после установки ГК они перестают испытывать ударные нагрузки

Также в некоторой мере снижается токсичность выхлопа и, что очень важно, расход топлива

Правда, у этого механизма всё же есть некоторые недостатки, которые являются непреодолимыми на пути их конвейерной установки. Главным, пожалуй, стоит назвать тот, что установка гидрокомпенсаторов на Ниву требует невероятно тонкой регулировки и большой тщательности, что означает, что потребуется намного больше времени, а для заводского конвейера время является непозволительной роскошью.

Да и на станциях техобслуживания такая работа является не достаточно рентабельной. Кроме того, можно назвать еще один существенный недостаток, заключающийся в том, что после снятия головки нужно будет разбирать весь блок, что означает, что придется менять прокладки, ведь собрать блок со старыми не представляется возможным.

Замена и прокачка гидрокомпенсаторов Нива Шевроле

Когда может потребоваться ремонт устройства?

Причин, приводящих к необходимости осуществления такого процесса, как ремонт автомобиля, существует достаточно много. Неисправность гидрокомпенсатора – одна из них. Поломка может оказаться как незначительной, так и весьма серьезной. Чаще всего ремонт гидрокомпенсаторов вызван использованием моторного масла низкого качества. К таким же последствиям может привести недостаточно частая смена фильтров смазочной системы. Турбо кит для Нивы Загрязненность масла является причиной различных неприятностей. Увеличиваются зазоры внутри такого механизма, как пара втулок и плунжеров. В результате объем утечки масла будет постоянно увеличиваться или же гидрокомпенсаторы не будут успевать автоматически выбирать размеры зазоров в механизме газораспределителя. Самым явным признаком данного отклонения является стук гидрокомпенсаторов. Шариковый клапан со временем изнашивается и засоряется. В результате клапан закрывается недостаточно плотно и утечка масла из плунжерной полости увеличивается. Плунжерную пару автомобиля нива шевроле начинает клинить. Причем если сначала это может быть практически незаметно, то постепенно данное отклонение способно полностью вывести механизм из строя. При возрастании нагрузок в газораспределителе также требуется замена гидрокомпенсаторов на шевроле нива. Ремонт необходим, если стучат гидрокомпенсаторы и все их детали изнашиваются чрезмерно быстро.

Замена и прокачка гидрокомпенсаторов Нива Шевроле

2. Проверка

Конечно если возникла проблемка в гидриках(обычно простой стук), нужно их проверить.Сняв клапанную крышку, проверить можно простой отвёрткой, сунув её межту толкателем гидрика и рокером, попытаться продавить плунжер, он должен прожаться и потом вернуться в обратное положение.Если же вы будете разбирать, то ложить рокера и гидрики в той же последовательности, какой она была на двигателе. Проверка на снятых гидриках тоже лёгкая.Взяв гидрик в руку, нажать большим пальцем на плунжер.Он должен прожаться и вернуться обратно, а не зависнуть на середине.(ПРОВЕРКА ДЕЛАЕТСЯ НА МЫТОМ, ГОТОВОМ ГИДРИКЕ) Для промывки гидрокомпенсаторов нужна:ёмкость для бензина(желательно конечно), шило, отвёртка, тряпка, ну и руки)

Почему стучат клапана Chevrolet Niva?

На обычных «Классических» моторах ВАЗ в газораспределительном механизме устанавливаются рокера, а зазоры в клапанах регулируются винтами. На моторах ВАЗ-2123 вместо винтов ставятся гидравлические компенсаторы – они выполнены в форме тех же самых регулировочных винтов, но лишние зазоры в гидравлическом устройстве убираются за счет плунжерной пары, работающей под давлением масла. Гидрокомпенсатор на «Шевинивском» движке устроен очень просто, и состоит из четырех частей: • самого корпуса; • возвратной пружины; • нижней и верхней части плунжерной пары (обратного клапана с поршеньком и самого плунжера). Стучать клапана в ГРМ Chevrolet Niva могут по нескольким причинам:

Популярные статьи  Топливный насос низкого давления: устройство и принцип работы подкачивающего насоса

• имеется недостаточное давление масла в системе; • моторное масло в двигателе грязное, засорились масляные каналы; • в системе смазки недостаточный уровень масла; • изношено посадочное место под компенсатор; • сами детали низкого качества, поэтому требуют замены. Часто гидрокомпенсаторы (ГК) Шеви Нива стучат только на холодную, и через 30-40 секунд стук пропадает. Причина такого явления – подача давления масла на «гидрики» с небольшим опозданием, чтобы избавиться от этой неприятности, можно попробовать заменить масло и масляный фильтр. Когда клапана стучат «на горячую» – это уже хуже, нужно снимать распредвал с ГК, прочищать каналы. Если промывка не помогает, необходима замена гидравлических компенсаторов.

Гидрокомпенсатор Нивы Шевроле

Клапанный стук может быть разным, и не всегда он возникает по вине именно «гидриков», причиной его возникновения могут стать:

• изношенные кулачки распредвала; • сработанные поверхности рокеров; • износ торца стержня самого клапана.

Но нередко бывает и наоборот – из-за гидрокомпенсаторов происходит интенсивный износ рокеров и распределительного вала.

Ездить с клапанным стуком не рекомендуется:

• выходят из строя детали газораспределительного механизма; • из-за больших зазоров в клапанах падает мощность двигателя и увеличивается расход топлива; • слушать такой стук неприятно.

Все необходимое для замены

Для работы вам потребуются следующие инструменты и материалы:

• плоская и крестовая отвертки; • ключ-трещетка с удлинителем и набором насадок; • торцовый ключ (трубка) на 10 и 12; • мягкая проволока, провод или пластиковые хомуты; • динамометрический ключ; • прокладка клапанной крышки; • чистая тряпка.

Как проверить и разрядить гидрокомпенсатор

Для того чтобы гидрокомпенсаторы не создавали проблем, необходимо следовать простым правилам:

  1. Двигатель должен быть максимально чистым. Мы имеем в виду не блестящую крышку фильтра, а чистое масло, чистые фильтры, своевременная их замена и применение только сертифицированного, дорогого, качественного масла.
  2. Промывать двигатель после замены масла, но не быстродействующими ракетными присадками. Это только будет способствовать закоксовыванию технологических зазоров в гидрокомпенсаторах.
  3. При появлении стуков в компенсаторах, необходимо знать, как разрядить гидрокомпенсатор. То есть, стравить воздух, удалить воздушную пробку, которая может образоваться при установке. Это можно сделать при помощи простой струбцины — перед установкой нужно заполнить компенсатор маслом и струбциной сжать его до полного выхода воздуха.
  4. После установки компенсаторов необходимо провернуть 4-5 раз коленвал двигателя перед запуском, после чего выждать 15-20 минут. Только тогда плунжеры смогут автоматически занять рабочее положение.
  5. Гидрокомпенсаторы подлежат замене после 120-180 тысяч пробега и меняются только комплектом.

А еще интересно: двигатели Шевроле Нива: характеристики и возможности

Самой распространенной причиной стука в гидрокомпенсаторах есть завоздушивание. Воздух может проникнуть в плунжер либо по причине чрезмерного износа, либо после длительного простоя автомобиля.

В этом случае необходимо дать поработать прогретому двигателю без нагрузки в режиме средних стабильных оборотов минуты три-четыре, после на переменных в районе 3-3,5 тысяч оборотов, а после этого около минуты мотор должен отработать на холостых.

Это все, что нужно знать для того, чтобы гидрокомпенсаторы служили долго и без проблем выполняли свои функции. Тихой работы вашему двигателю и удачи всем в дороге!

Проверяем функционал гидрокомпенсатора

Пока гидрокомпенсатор работает хорошо, владелец машины не услышит лишние звуки со стороны силового агрегата. Его появление может свидетельствовать о неисправности гидрокомпенсаторов.

Большие зазоры могут быть причиной уменьшения мощности двигателя, увеличения расхода горючего и преждевременного изнашивания клапанов.

Перед началом рассматривания вопроса о диагностике гидрокомпенсаторов, нужно понять причины образования дефектов в нем, а именно:

1) Определить уровень масла в картере силовой установки: может быть или высокий, или низкий уровень. В том и другом варианте может происходить насыщение масла воздухом, а это значит, что находящееся внутри гидрокомпенсатора масло будет сжиматься, а точнее не масло, а содержащийся в нем воздух.

2) Естественное изнашивание элементов гидрокомпенсатора. Движущиеся компоненты все время затираются, из-за чего может произойти нарушение герметичности системы.

3) Время от времени происходит загрязнение поверхности механизма. Внутрь попадают частички грязи и металла. Из-за того, что компоненты гидрокомпенсатора имеют высокую точность, даже очень маленькое загрязнение может быть причиной плохой работы механизма.

Во время работы двигателя, со стороны неисправного гидрокомпенсатора будет происходить характерный звук. Бывает и такое, что автовладельцы могут перепутать такой звук со звуком, происходящим от плохо работающих клапанов.

Чтобы определить неисправный гидрокомпенсатор, применяется фонендоскоп, его приемный элемент прикладывают в места, где располагаются гидрокомпенсаторы. При сравнении звуков можно понять, где находится дефектный механизм.

В этом месте можно услышать характерный сильный стук.

Инструмент, которым можно проверить состояние гидрокомпенсатора, можно сделать своими руками, основой этого инструмента должен быть металлический прут. Посередине этого прута делаем специальную ручку, либо деревянную, либо пластиковую.

Все перемены некорректной работы механизма Вы услышите по характерному сильному стуку.

После того как Вы обнаружили дефект гидрокомпенсатора, его нужно демонтировать. И только после этого вынести вердикт. Если его можно разобрать, то разбираем и определяем уровень изнашивания внутренних деталей.

После того как вы провели профилактику, и гидрокомпенсатор можно с легкостью сжать пальцами, это обозначает, что восстановить его нельзя. А если эта деталь мотора не разбирается, то нужно приобрести новую.

Если вы не уверены в своих силах, стоит обратиться за помощью к специалистам в автомобильный сервис.

Читать новости о новой Ниве

  • Перестановка колес | — шины и диски
  • Шевроле нива замена салонного фильтра
  • Шины низкого давления на УАЗ: для чего нужны, какими плюсами и минусами обладают? Особенности, функции и виды
  • Датчик заднего хода ВАЗ-2123 завод 2123-3710410 Автоприбор. Продажа оптом и в розницу.
  • Нерегулируемые ступичные подшипники на ниву
  • Новый кроссовер с коробкой механика в Москве — Автосалон АвтоГЕРМЕС
  • Установка АКПП на Ниву @ Нива 4×4
  • Датчик фаз НИВА 21214; 2123 Евро-3; 4; 141.3855 (положения распределительного вала) 2111-3706040-02 Автоэлектроника 2859 — Элементы двигателя

Избавляемся от гидрокомпенсаторов своими руками

Работа по замене несложная и с ней справится любой автомобилист, который хоть раз в жизни регулировал клапана на классических ВАЗах. Процесс займёт не более часа, если все будет под руками и выполнять действия по такой методике:

  1. Устанавливаем машину на ровную площадку, затягиваем ручник и ставим на нейтральную передачу.
  2. Освобождаем крышку клапанного механизма от всех шлангов и патрубков, снимаем воздуховод.

Замена и прокачка гидрокомпенсаторов Нива Шевроле

Освобождаем клапанную крышку от патрубков.

Замена и прокачка гидрокомпенсаторов Нива Шевроле

Откручиваем гайки на клапанной крышке.

Замена и прокачка гидрокомпенсаторов Нива Шевроле

Выставляем мотор в положение ВМТ четвёртого цилиндра.

Замена и прокачка гидрокомпенсаторов Нива Шевроле

Откручиваем болт, фиксирующий шестерни.

Замена и прокачка гидрокомпенсаторов Нива Шевроле

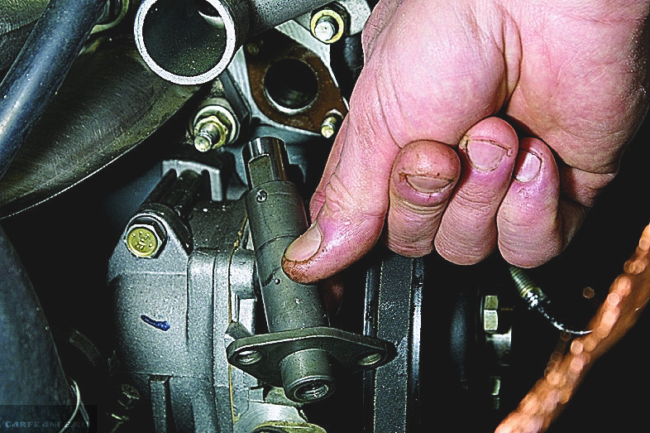

Демонтируем натяжитель цепи.

Замена и прокачка гидрокомпенсаторов Нива Шевроле

Замена и прокачка гидрокомпенсаторов Нива Шевроле

Замена и прокачка гидрокомпенсаторов Нива Шевроле

Замена и прокачка гидрокомпенсаторов Нива Шевроле

Устанавливаем стопорные пластины.

Замена и прокачка гидрокомпенсаторов Нива Шевроле

Устанавливаем рокера и удерживающие пружины.

Замена и прокачка гидрокомпенсаторов Нива Шевроле

Устанавливаем распредвал, артикул 21213-1006008 .

Теперь можно приступать к регулировке клапанов по такой же схеме, как это делается на всех классических ВАЗах — при совмещении метки регулируют зазор с помощью щупа на 6 и 8 клапанах, проворачивают вал на 90 градусов, регулируют 7 и 4-й, ещё на 90 — 3 и 1-й, последних пол оборота — 2 и 5-й клапана.

Замена и прокачка гидрокомпенсаторов Нива Шевроле

Регулировку тепловых зазоров проводят согласно инструкции приведенной выше.

Взамен получили необходимость каждых 10-12 тысяч заниматься регулировкой теплового зазора клапанов, но такой обмен вполне оправдан. Удачной всем замены и ровной работы двигателя!

Видео о замене гидриков на регулировочные болты Нива Шевроле

Гидрокомпенсаторы в первый раз были представлены на российском рынке еще в 1989 году. Тогда они показались очень действенными для усовершенствования движков Жигулей. Применение этих деталей имело положительные результаты, потому спустя время изготовитель этих устройств модернизировал своё детище так, чтоб было можно установить гидрокомпенсатор на Ниву, что стало верным решением.

Популярные статьи  Как открыть замерзшую дверь автомобиля? Что делать, если замерзает замок двери?

Механизм работы такового устройства состоит в том, что заместо регулирующих клапанные зазоры винтов в головку блока вворачиваются плунжерные пары. Конкретно к этим парам из смазочной позволяющей вести бухгалтерский учет (софт) по дополнительным трубкам проводится масло из смазочной комплекса бухгалтерских программ, это и принуждает рокер (или рычаг) повсевременно прижиматься к кулачку распределительного вала. Используя этот факт исчезает необходимость, которая до установки этой детали была неизменной, инспектировать клапанные зазоры и регулировать их.

Читайте так же

Спецы говорят, что гидрокомпенсаторы на Ниву и другие марки автомобилей помогают соблюдать фазы газораспределения, по этой причине детали газораспределительного механизма не только лишь меньше гремят, да и имеют значительно больший период работы. Отмечается, что после установки ГК они перестают испытывать ударные нагрузки

Также в некой мере понижается токсичность выхлопа и, что важное условие, расход горючего

Правда, у этого механизма всё же встречаются некие недочеты, которые являются неодолимыми на пути их конвейерной установки. Основным, пожалуй, стоит именовать тот, что установка гидрокомпенсаторов на Ниву просит неописуемо узкой регулировки и большой тщательности, что значит, что будет нужно намного не просто времени, для промышленного сборочного потока время является непозволительной роскошью.

Но а на станциях техобслуживания такая работа является мало выгодной. Уже сегодня, сегодня называют очередной значимый недочет, заключающийся в таком разрезе, что после снятия головки необходимо будет разбирать весь блок, что значит, что придется поменять прокладки, ведь собрать блок со старенькыми невозможно.

https://youtube.com/watch?v=qHtGJDUKn5U

Подготовка к промывке

Итак, если стук есть, но ГК вполне исправны, тогда следует промыть их. Для этого снимают воздушный фильтр и крышку блока цилиндров. Также демонтируют оси коромысел, где и находятся гидрокомпенсаторы. Их аккуратно извлекают из посадочных мест. Прежде чем промывать, готовят три емкости, которые все вместе имеют объем около пяти литров.

Прежде чем проводить промывку, следует дать машине постоять в гараже сутки. За это время масло стечет с ГК в поддон. Промывка гидрокомпенсаторов будет успешной и эффективной, если выполнять ее в закрытом помещении, где нет пыли и ветра. В качестве промывочной жидкости можно использовать керосин или бензины А-92. Но можно использовать и специализированные продукты.

Устройство гидрокомпенсатора

И так давайте разберемся почему же стучат клапана

На моторах классических Ваз устанавливают рокер в газораспределительный механизм, и в клапанах зазоры можно регулировать при помощи винтов. А на автомобилях 2123 вместо них ставят гидравлический компенсатор, которые по своей форме напоминают те же регулировочные венты, но без зазоров, и регулируются благодаря плунжерной паре, которые работают под давлением масла. Данный Гидрокомпенсатор на автомобилях Нива Шевроле состоит из нескольких частей, и его устройство очень простое, он состоит из:

  • Корпус
  • Возвратная пружина
  • Верхняя и нижняя часть плужерной пары

Клапана ГРМ могут стучать по следующим причинам:

  • Давления Масла в системе недостаточное
  • Масляные клапана засорены, из-за грязного моторного масла
  • Уровень масла в системе смазки недостаточный
  • Под компенсатором износилось посадочное место
  • Детали, установленные в систему, из-за низкого качества, требуют замены

Как правило ГК стучат, когда автомобиль еще не прогретый, и через минуту после того как авто завели стук пропадает. Это происходит по причине того, что подача масла происходит с определенным запозданием, и попытаться устранить это проблему можно заменив масляный фильтр вместе с маслом. Если стук происходит и во время того как двигатель прогретый это уже серьезней, поэтому нужно производить снятие гидрокомпенсаторов и распредвала и чистить все каналы. Если и после этого стук остается то необходимо менять сами ГК.

Но клапанный стук появляется не только, из-за того, что неисправен гидрик, так же причиной этого может быть следующее:

  • Кулачки распредвала износились
  • У клапана износился торец стержня
  • Поверхность у рокеров сработанная

Но бывает и так что гидрокомпенсатор на автомобиле Нива Шевроле становиться причиной интенсивного износа распредвала и рокеров. Если происходит клапанный стук, то ездить не рекомендуется по следующим причинам:

  • У газораспределительного механизма выходят из строя детали
  • В клапанах из-за довольно большого зазора пропадает мощность увеличивая расход топлива
  • Данный стук неприятен для слуха

Замена и прокачка гидрокомпенсаторов Нива Шевроле

Конструкция гидрокомпенсаторов на нива шевроле

Вблизи.

Как вы знаете, на стандартных или проще говоря «классических» моторах ВАЗ в механизме газораспределения монтировались рокера, а зазоры клапанов регулировались специальными винтами.

Однако на моторе 2123 для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе.

Разобранный гидрокомпенсатор.

Не смотря на всю кажущуюся сложность конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей:

  • Корпуса гидрокомпенсатора.
  • Возвратной пружины.
  • Плунжерной пары, а точнее, из двух её частей, верхней и нижней, то есть плунжера и обратного клапана с поршнем.

Среди всевозможных причин, почему начинают стучать клапана на Нива Шевроле необходимо выделить основные:

  • Недостаточное давление масла системы.
  • Масляные каналы в двигателе загрязнены, а от этого происходит интенсивное загрязнение всей смазочной системы.
  • Уровень смазки в системе недостаточный.
  • Посадочное место под гидрокомпенсатор изношено.
  • Изношены детали и составные части гидрокомпенсаторов.

Решить эту проблему можно после того, как будет заменено масло и масляный фильтр. А когда клапана стучат при «горячем» моторе, обычной заменой масла уже не обойтись, придётся снимать «голову», распределительный вал и прочищать каналы. Если эта процедура не принесёт никаких результатов, придётся менять гидравлические компенсаторы.

Обратите внимание, что клапанный стук, происходящий по вине гидрокомпенсаторов, может иметь последствия, выражающиеся в следующем:

  • Наличие износа на кулачках распределительного вала.
  • Поверхности рокеров будут иметь сильный износ
  • Износ стержня клапана.

Устанавливаемые с завода гидрокомпенсаторы не всегда отличаются повышенным качеством, ведь стучать они могут почти сразу, как автомобиль сошёл с конвейера, имея совсем небольшой пробег. Как показывает практика, причиной такой неполадки является недостаточное усилие, с которым затянут болт на заводе, а это – 2–2,2 кгс. Однако если эти детали уже неработоспособны, то приходится выбирать на, что их заменить, благо варианты есть.

Если ставить вопрос о том, что выбрать, то руководствоваться придётся в первую очередь ценой. Гидрокомпенсаторы, как правило, и чаще всего продаются поштучно с ценой от 350 до 500 рублей, а регулировочный болт едва превышает 50. Если вы готовы проводить регулировку клапанов через каждые 10-15 тысяч километров пробега, то вам будет предпочтительней второй вариант, потому как проблем с ними получается меньше, а провести ремонт и обслуживание дешевле.

Так выглядит комплект новых запчастей.

Замена и прокачка гидрокомпенсаторов Нива ШевролеВблизи.

Устройство гидрокомпенсаторов.

Ранее для регулировки клапанов на ВАЗовских двигателях использовались рокеры, а зазоры регулировались при помощи специальных винтов. На новых двигателях устанавливаются компенсаторы, которые выгладят как болты регулировки, но зазоры регулируются автоматически за счет плунжерной пары и давления масла.

Замена и прокачка гидрокомпенсаторов Нива Шевроле

Гидрокомпенсатор состоит из:

  • Корпуса
  • Возвратной пружины
  • Верхней и нижней части плунжера и обратного клапана.

Такой механизм несмотря на ряд преимуществ имеет и недостатки, которые проявляются при возникновении следующих причин:

  • недостаточном давлении масла
  • загрязнении масляных каналов
  • сниженном уровне масла
  • износом деталей.

Поэтому при холодном запуске двигателя детали начинают стучать, затем при достижении рабочей температуры зазоры уменьшаются и звук исчезает. Если залив новое масло не удается решить проблему, то требуется замена гидрокомпнесаторов Нива Шевроле.

Если не выполнить ремонт своевременно, то могут возникнуть более серьезные проблемы, которые приведут к износу кулачков распредвала, рокеров и стержня клапанов. Не рекомендуется продолжать эксплуатацию транспортного средства с такими неисправностями, поскольку это увеличит расход топлива и приведет к проблемам с механизмом ГРМ.

Популярные статьи  Какое напряжение должно быть на аккумуляторе автомобиля

Детали, устанавливаемые с завода не всегда качественные. Поэтому даже у автомобилей с небольшим пробегом может возникнуть стук клапанов. Так же среди причин стука у новых автомобилей может быть недостаточное усилие при затягивании болтов на заводе.

При выборе новых деталей следует обращать внимание на производителя. Наиболее надежными считаются изделия INA, которые производятся под контролем немецкой компании

Так же можно в качестве альтернативы рассмотреть установку регулировочных болтов. Это позволит значительно сэкономить, поскольку их стоимость варьируется в районе 50 рублей, по сравнению 500р за оригинальную деталь. У регулировочных болтов есть лишь один минус – необходимость ручного выставления клапанов каждые 10-15 тысяч километров.

Замена и прокачка гидрокомпенсаторов Нива Шевроле

Монтаж регулировочных болтов на Шевроле Нива

Новые гидрокомпенсаторы как уже стало понятно стоят дорого, а гарантий того, что они не застучат снова, минимальны. Именно по этим соображениям и из-за ценового спора можно установить регулировочные болты.

Так выглядят регулировочные болты.

Работа проделывается такая же, но придётся отдельно регулировать клапана, и немного иначе выполнять сборку двигателя.

Особенности сборки

  1. Необходимо наиболее тщательно очистить все колодцы болтов.
  2. Монтируем пластины и закручиваем новые втулки.
  3. Далее, закручиваем болты и монтируем новые пружины с рокерами.
  4. Устанавливаем распределительный вал на своё место и натягиваем цепь. Масляную рампу пока устанавливать не надо.

Сейчас необходимо отрегулировать клапана, и делается это точно также как на любом другом автомобиле ВАЗовского семейства.

  • Регулировку клапанов выполняют при помощи широкого щупа либо индикатора.

Так выглядит щуп для регулировки клапанов.

Такая работа неудобна единственным фактом, что регулировка требуется каждые 10-15 тысяч километров пробега.

Зазор клапанов

Зазор на клапанах в 0,15 мм , которые выставляются щупом необходимо проводить только на холодном двигателе. Если это значение будет меньше, то они могут просто-напросто прогореть, а если больше, то начнут стучать.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Внедорожник Нива Шевроле (ВАЗ 2123) зарекомендовал себя как надёжный автомобиль, особенно в условиях нашего бездорожья. Базовая комплектация обеспечивается двигателями от двух производителей: Opel Z18XE (1.8) и ВАЗ-2123 (1.6). На «опелевский» мотор особых нареканий не возникало, чего, к сожалению, не скажешь про отечественный.

Благодаря повышенной модернизации, новый двигатель Нивы Шевроле получил вместо штатных регулировочных винтов и втулок, так называемые «направляющие втулки» — плунжерные пары гидрокомпенсаторов, встроенных в ГБЦ.

Устройство гидрокомпенсатора

И так давайте разберемся почему же стучат клапана

На моторах классических Ваз устанавливают рокер в газораспределительный механизм, и в клапанах зазоры можно регулировать при помощи винтов. А на автомобилях 2123 вместо них ставят гидравлический компенсатор, которые по своей форме напоминают те же регулировочные венты, но без зазоров, и регулируются благодаря плунжерной паре, которые работают под давлением масла. Данный Гидрокомпенсатор на автомобилях Нива Шевроле состоит из нескольких частей, и его устройство очень простое, он состоит из:

  • Корпус
  • Возвратная пружина
  • Верхняя и нижняя часть плужерной пары

Причины и признаки выхода из строя гидрокомпенсаторов

Важно определить,. Нередко стук происходит только на «холодную»
, а в течение 30-45 секунд исчезает. Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева

Другое дело, когда стук гидрокомпенсаторов происходит на «горячую»
, тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла — необходима замена гидрокомпенсаторов Шевроле Нива

Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева. Другое дело, когда стук гидрокомпенсаторов происходит на «горячую»
, тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла — необходима замена гидрокомпенсаторов Шевроле Нива.

Основным признаком, который проявляет себя, как правило к 50000 км, а то и 40000 км, является возникновение отчётливых звуков в районе распредвала, а при попытке добавить оборотов, идёт металлическое потрескивание. Причинами этого может быть:

  1. Упавшее давление в системе маслообеспечения авто, вследствие чего образовалась воздушная пробка, не позволяющая маслу подходить к ГК.
  2. Засорение масляного фильтра приводит к забиванию масляных каналов и уменьшению подачи на гидрокомпенсаторы.
  3. Пониженный или повышенный уровень масла в системе, из-за чего возникло чрезмерное насыщение масла воздушной смесью, что и стало причиной характерного стука.
  4. Изношенное посадочное место под гидрокомпенсатор. В процессе работы двигателя от температуры происходит ещё большее увеличение посадочного места.

При замене ГК необходимо учитывать, что причиной стуков, доносящихся из распредвала также могут быть:

  • ухудшение состояния кулачков распредвала;
  • износ поверхности рокеров;
  • стирание торца стержня клапана.

Если вы убедились, что проблема в гидрокомпенсаторах, для того, чтобы выявить неисправный, надо: снять клапанную крышку, засунуть плоскую отвёртку межу толкателем и рокером и постараться продавить плунжер, он должен сжаться, а затем вернуться обратно. Если у вас это получилось — значит гидрик, скорее всего, рабочий.

Тянуть с ремонтом гидротолкателей не следует, т.к. клапаны в этом случае не плотно прилегают к седлу, из-за чего падает компрессия, идёт пропуск газов и в конечном итоге клапаны прогорают.

Конечно, гидрокомпенсаторы можно поменять и по отдельности, приобретя только один экземпляр и заменив его, но нет гарантии, что, выехав за ворота мастерской, не застучит другой гидрик. А если вы готовы производить регулировку клапанов через 10000 км, то можете установить регулировочные болты, тогда ремонт обойдётся дешевле.

Производя монтаж гидротолкателей следует помнить о моментах затяжки. Усилие при закручивании должно составить не более 20-22 Н м (2,0-2,2 кгс м).

Перед установкой новой гидроопоры необходимо откачать из отверстия ГБЦ машинное масло. Если не удалить масло, гидрокомпенсатор попросту не удастся завинтить до конца и привод клапана не будет полноценно функционировать.

Для работы по замене гидротолкателей понадобится:

  • ключи «на 10», «на 13», «на 17», «на 24»;
  • отвёртка плоская и крестообразная;
  • новые гидрокомпенсаторы.

Цена гидрокомпенсаторов ВАЗ 2123 от LADA с артикулом 212141007160 составит около 330 рублей за штуку. Итого 2640 рублей за комплект. Аналог от General Motors 212141007160300 стоит 516 рублей или 4128 рублей соответственно.

Стоимость указана на лето 2017 года по Москве и области.

Крестообразной отвёрткой откручиваем хомут патрубка воздуховода. Вынимаем воздуховод. Ослабляем хомуты крепления патрубков системы вентиляции картера и снимаем их.

Снимаем крышку головки блока.

Нумеруем и выкручиваем свечи.

Проворачиваем коленчатый вал до того момента, пока метка на звездочке распределительного вала не сойдется с меткой на корпусе.

Закрепляем звёздочку вместе с цепью на двигателе.

Затем откручиваем болт крепления звездочки распределительного вала.

Головкой «на 13» откручиваем колпачковую гайку натяжителя цепи.

Вынимаем натяжитель.

Снимаем звёздочку.

Откручиваем 9 гаек крепления корпуса распредвала.

Снимаем распределительный вал вместе с корпусом.

Снимаем рычаг привода клапана.

Отвинчиваем гидроопоры…

… извлекая их из отверстий головки цилиндра и стойки рампы.

Извлекаем саму рампу.

Перед установкой новых регулировочных болтов необходимо откачать масло с отверстий в ГБЦ.

Данную главу я хочу посвятить следующей теме — замена гидрокомпенсаторов на болты на ниве и ниве шевроле, и ответить на основные вопросы по данной тематике. Зачем и почему это нужно? Как правильно это сделать? Отключать датчик детонации или не отключать? Какой потом поставить распредвал?

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
