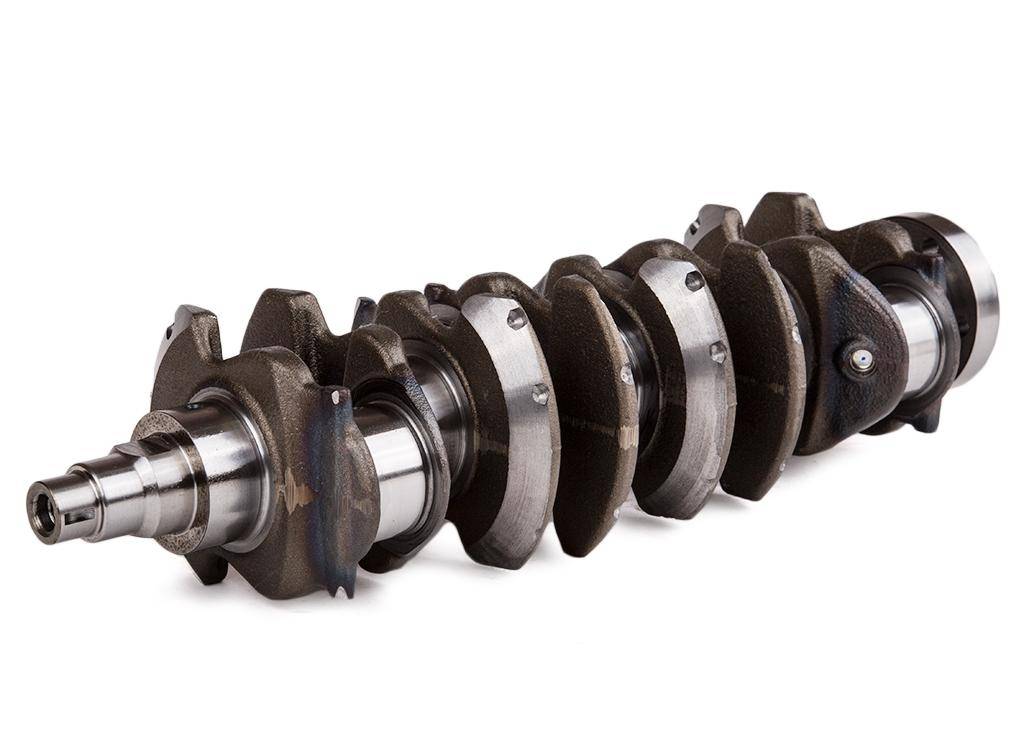

Коленвал

Порядок замены и маркировка вкладышей

Ниже приводится инструкция для самостоятельной работы. Замена вкладыша двигателя пройдёт быстрее и легче, если последовательно выполнять её.

  1. Поставить автомобиль на ремонтную яму. Снять защитную накладку силовой установки, если она присутствует. Поставить домкрат под одно из ведущих колёс. Обязательно слить моторное масло.
  2. Убрать выхлопные штаны и другие узлы, которые мешают работе снизу. Открутить также подвесы, соединяющие мотор с КПП. Ослабить цепь распредвала, демонтировать стартер, а на некоторых автомобилях — и балку.
  3. Вывернуть болты, гайки, шпильки масляного поддона.
  1. Вращая колесо, перевести шатуны в наиболее удобное положение для отвинчивания болтов. Они затянуты силой примерно в 3 кг, поэтому надо подобрать соответствующий инструмент (как правило, головка подходящего размера с удлинителем). После срывания шпилек, можно продолжать их откручивать уже рукой.
  2. Снять полукольца вместе с крышками шатуна, потянув вниз. Обязательно проверить состояние внутренних поверхностей полуколец.
  3. Вытащить коренные подшипники, используя толкатель — болт подходящего размера или заклёпку.
  4. Поставить новый комплект полуколец, затянуть и собрать всё в обратной последовательности.

Для быстрого монтажа полуколец, шатун полностью приподнимается вверх, убирается в сторону и опускается. Теперь работе ничего не помешает, элемент скольжения можно вставить быстрее. Затем шатун ставится на своё место.

Болты фиксаторов важно плотно затягивать, чтобы они не ослабли после длительного пробега автомобиля и не вызвали неисправность — например, проворачивание. Для этого затяжка осуществляется под конкретный момент:. Маркируются шатунные вкладыши цифрами прямо на головке

После начальной шлифовки КВ устанавливаются подшипники размером 0,25 мм. После второй — 0,5 мм, а после третьей — 0,75 мм. Самый последний размер — 1-сантиметровый. Дальше уже обрабатывать коленчатый вал не имеет смысла

Маркируются шатунные вкладыши цифрами прямо на головке. После начальной шлифовки КВ устанавливаются подшипники размером 0,25 мм. После второй — 0,5 мм, а после третьей — 0,75 мм. Самый последний размер — 1-сантиметровый. Дальше уже обрабатывать коленчатый вал не имеет смысла.

Чтобы замена вкладышей коленвала не снимая коленвал удалась, рекомендуется доверить подбор деталей специалисту. Он грамотно вычислит размер и не придётся заново переустанавливать детали.

Количество распредвалов в двигателе

Эта величина, как правило, зависит от конфигурации двигателя. Двигатели с рядной конфигурацией и одной парой клапанов на цилиндр имеют один распредвал. Если на цилиндр предусмотрено 4-е клапана, то два распредвала.

Оппозитные и V-образные двигатели имеют один распредвал в развале, либо два, по одному распредвалу в каждой головке блока. Существуют также исключения, связанные с конструктивными особенностями модели двигателя. (например, рядное расположение четырех цилиндров – один распредвал при 4-х клапанах на цилиндр, как у Мицубиси Лансер 4G18).

Современный рынок предлагает потребителю разные двигатели с разными системами изменения фаз газораспределения. Наиболее характерные из них:

VTEC – технологическая разработка компании Honda. Регулировка фаз происходит посредством использования для регулируемого клапана 2 кулачков.

VVT-i — от фирмы Toyota. Регулировка фаз производится поворотом распредвала относительно его приводной звёздочки.

Valvetronic — технологическая разработка компани BMW. Регулировка высоты подъёма клапанов происходит за счёт изменения положения оси вращения коромысел.

Мнение эксперта Руслан Константинов Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет. Современные двигатели редко имеют один распредвал, чаще всего их два, что обеспечивает более тихую работу двигателя, повышается КПД и увеличивается мощность за счёт большего количества клапанов (ускоряется цикл впуск-выпуск). Один распредвал отвечает за работу впускных, а другой выпускных клапанов. Для более мощных автомобилей с V-образными моторами используется четыре распределительных вала из-за конструктивных особенностей силовой установки. Газораспределительный механизм с одним распределительным валом получил название Single OverHead Camshaft (SOCH), система с двумя валами называется Double OverHead Camshaft (DOCH). При правильной эксплуатации распределительные валы редко выходят из строя, основная их неисправность это естественный износ трущихся деталей или деформация узла из-за трещин. Износ значительно ускоряется в следующих случаях:

  • низкое давление масла (недостаточный уровень);
  • попадание в масло антифриза или топлива;
  • прогар клапанов или неисправности гидрокомпенсаторов;
  • нарушение фаз газораспределения.

Успехов вам в изучении устройства двигателя своего автомобиля.

Таблица характеристик стали

Вид стали и стандарт Марка Состояние или термообработка Диаметр, при котором определены свойства, мм Временное сопротивление разрыву, σВ Предел текучести, σТ
МПа
Стали обыкновенного качестваГОСТ 380-94 Ст. 3 Г 20 490…630 285
Стали углеродистые качественные ГОСТ 1050-88 40 НУ 25040 570630 335400
45 НУ3.0 25010060 600740880 355440690
Сталилегированные ГОСТ 4543-71 в ред. 1990 г. 20Х УЦ.3.0 25040 780820 590620
40Х У3.0 10060 9801000 785800
40ХН НУЦ.3.0 Любой10060 6309801200 330785850
30ХГТ УЦ.3.0 25040 10701150 875900
30ХГСА У3.0 Любой30 10801470 8351275

Табл. 1. Механические свойства стали при изготовлении валов.Обозначение термообработки:Г – горячекатаная, Н – нормализация, У – улучшение, З – закалка, О – отпуск.

Общие виды шлифовки

На сегодняшний день выделяется три основных вида шлифования валов — это тонкое, предварительное, чистовое. При применении предварительного типа шлифовки удается достичь точности 8-9 по квалитету

Что касается второго важного фактора — шероховатости, то она составляет от 0,4 до 6,3 мкм. Проводить шлифовку валов чистового типа можно только после того, как заготовка пройдет термическую обработку

Такая процедура позволяет увеличить точность до 6-7 по квалитету и уменьшить шероховатость до 0,2-3,2 мкм. Наиболее точный метод — это тонкое шлифование, которое позволяет достичь шероховатости в 0,025-0,1 мкм. Процесс также делится на два вида — это круглое и бесцентровое.

Алгоритм действий по установке

Наиболее распространенным методом решения проблемы среди многих людей является обращение в автосервис. Но замена вкладышей коленвала под силу любому человеку, имеющему хоть малейший опыт в проведении ремонта и обладающему определенным набором инструментов. Для упрощения задачи стоит придерживаться определенного порядка действий.

Для начала необходимо проверить зазор, располагающийся между вкладышем и коленвалом. Проверка производится при помощи калиброванной пластиковой проволоки, которую можно найти на необходимой шейке. Затем монтируется крышка вместе с вкладышем, они затягиваются с определенным усилием, соответствующим значению 51 Нм. Стоит воспользоваться для измерения. После удаления крышки величина зазора будет аналогична степени сдавливания проволоки. При помощи номинального зазора нужно провести оценку получившегося параметра, значение которого для каждой отдельной марки различно. В случае если становится ясно, что зазор превышает номинальное значение, то есть степень сдавливания, то не обойтись без монтажа ремонтных деталей.

Популярные статьи  Горячий двигатель не заводится: карбюратор, инжектор, дизель

Обработка коленвала.

Коленвалы ДВС в процессе изготовления подвергаются механической и химико-термической обработкам. Так как коленчатый вал двигателей — это сложное устройство с высокой точностью, оно делается с высокими квалитетами только на заводах. Механобработка вала, в основном, понятна многим — это изменение формы по заданным параметрам.

Химическая обработка коленвалов — это закалка током высокой частоты (ТВЧ), азотирование, закалка поверхностного слоя. Изношенные азотированные валы не шлифуют, они подлежат замене. Благодаря всем этим хим и термическим обработкам повышается прочность и износоустойчивость.

Распредвал — Словарь автомеханика

Распределительный вал, в сокращенном варианте распредвал – основная часть главного распределительного механизма или ГРМ, важный элемент автомобильного двигателя. Его задача заключается в синхронизации впускного и выпускного тактов работы ДВС.

Конструктивные особенности

Расположение данного механизма целиком зависит от конструкции ДВС, поскольку в некоторых моделях распредвал размещается внизу, в основании блока цилиндров, а в других – вверху, прямо в головке блока цилиндров. На данный момент оптимальным считается верхнее расположение распредвала, поскольку это существенно упрощает сервисный и ремонтный доступ к нему. Распредвал напрямую связан с коленвалом. Они соединяются между собой цепной или ременной передачей посредством обеспечения связи между шкивом на валу ГРМ и звездочкой на коленвале. Это необходимо потому, что приводится в движение распредвал именно коленвалом.

Устанавливается распределительный вал в подшипники, которые в свою очередь надежно закрепляются в блоке цилиндров. Осевой люфт детали не допускается за счет применения в конструкции фиксаторов. Ось любого распредвала имеет сквозной канал внутри, через который осуществляется смазка механизма. Сзади данное отверстие закрыто заглушкой.

Важными элементами являются кулачки распредвала. По количеству они соответствуют числу клапанов в цилиндрах. Именно эти детали выполняют основную функцию ГРМ – регулирование порядка работы цилиндров.

На каждый клапан приходится отдельный кулачок, открывающий его через нажим на толкатель. Освобождая толкатель, кулачок позволяет распрямиться пружине, возвращающей клапан в закрытое состояние. Устройство распределительного вала предполагает наличие двух кулачков для каждого цилиндра – по числу клапанов.

Устройство распределительного вала.

Следует отметить, что от распределительного вала также осуществляется привод топливного насоса и распределителя масляного насоса.

Принцип работы

Распределительный вал двигателя, располагаемый в блоке цилиндров, приводится в движение зубчатой или цепной передачей от коленвала.

Вращаясь, распредвал проворачивает располагающиеся на на нем кулачки, которые попеременно воздействуют на впускные и выпускные клапана цилиндров, обеспечивая их открывание-закрывание в определенном порядке, уникальном для каждой модели ДВС.

Рабочий цикл двигателя (поочередное движение каждого из клапанов цилиндров) осуществляется за 2 оборота коленвала. За это время распределительный вал должен выполнить только один оборот, поэтому его шестерня имеет вдвое больше зубьев.

В одном ДВС может быть больше одного распределительного вала. Их точное количество определяется конфигурацией двигателя. Наиболее распространенные бюджетные рядные моторы, имеющие по паре клапанов для каждого цилиндра, оборудуются только одним распредвалом. Для систем с двумя парами клапанов нужно использовать уже два распределительных вала. Например, силовые агрегаты с другим расположением цилиндров имеют или единственный распределительный вал, установленный в развале, или пару – для каждой головки блока отдельно.

Поломки распредвала

Существует довольно много причин, по которым в работу двигателя вплетается стук распредвала, что свидетельствует о появлении проблем с ним. Вот только наиболее типичные из них:

  1. Распределительный вал требует должного ухода: замену сальников, подшипников и периодичной дефектовке.
  2. износ кулачков, что ведет к появлению стука сразу только при запуске, а потом и все время работы двигателя;
  3. износ подшипников;
  4. механическая поломка одного из элементов вала;
  5. проблемы с регулировкой подачи топлива, из-за чего возникает асинхронность взаимодействия распредвала и клапанов цилиндров;
  6. деформация вала, ведущая к осевому биению;
  7. некачественное моторное масло, изобилующее примесями;
  8. отсутствие моторного масла.

По утверждениям специалистов при возникновении легкого стука распредвала автомобиль может ездить еще не один месяц, но это ведет к усиленному износу цилиндров и других деталей. Поэтому при обнаружении проблемы следует заняться ее устранением. Распредвал – разборный механизм, поэтому ремонт чаще всего осуществляется методом замены его всего или только некоторых элементов, например, подшипников.

Связанные термины

etlib.ru

Распределительный вал

Назначение распределительного вала

Распределительный вал, или как его обычно называют – распредвал, является основной деталью ГРМ и служит для управления клапанами механизма газораспределения. В бензиновых двигателях он также может использоваться для привода механизмов и устройств различных систем – зажигания, смазки, питания. Основная функция распределительного вала — своевременное и точное открытие и закрывание клапанов двигателя с учетом фаз газораспределения. Это обеспечивается подбором формы профиля кулачков, которые надавливая на толкатели, заставляют клапана перемещаться по требуемой кинематической схеме.

Привод распределительного вала осуществляется, как правило, от коленчатого вала посредством зубчатой, ременной, цепной или вальной передачи. Поскольку газораспределение напрямую связано с тактами, происходящими в цилиндрах, а те, в свою очередь, определяются положением коленчатого вала, то вращение распределительного вала должно быть строго согласовано с вращением коленчатого вала. По этой причине распредвал конструктивно связан с коленчатым валом двигателя и вращается синхронно с ним, но, не обязательно с одинаковой частотой. Частота вращения распределительного вала четырехтактного двигателя, обычно, в два раза ниже частоты вращения коленчатого вала.

Как отмечалось в предыдущей статье, ГРМ современных двигателей может содержать один или два распределительных вала. Количество распредвалов обычно соответствует типу двигателя.

Рядные двигатели с одной парой клапанов на каждый цилиндр (по одному клапану впуска и выпуска) оснащаются одним распределительным валом. В рядных двигателях с двумя парами клапанов (по два клапана впуска и выпуска) устанавливают два распределительных вала.

В оппозитных и V-образных двигателях может быть установлен один вал (в развале), либо два в каждой головке блока цилиндров.

Устройство распределительного вала

Распределительный вал состоит из опорных шеек и кулачков одинакового профиля, а также может содержать элементы конструкции приводов других систем двигателя.

В процессе работы распределительный вал испытывает скручивающие и изгибающие нагрузки. На кулачках возникают значительные контактные напряжения, вызывающие их интенсивный износ. В опорных шейках присутствуют силы трения, которые тоже способствуют износу сопрягаемых поверхностей шейки и подшипника.

Для противодействия изгибающим моментам и обеспечения необходимой жесткости распределительного вала число опорных шеек должно быть равно числу коренных шеек коленчатого вала.

Распределительные валы изготавливают штамповкой или ковкой из малоуглеродистых или среднеуглеродистых сталей. Рабочие элементы валов (кулачки, эксцентрики, опорные шейки, зубчатые колеса) из малоуглеродистых сталей цементируются и закаливаются, а при изготовлении валов из среднеуглеродистой стали закаливаются токами высокой частоты на глубину 2…3 мм, после чего опорные шейки и кулачки шлифуют и полируют.

Популярные статьи  Механические противоугонные устройства для автомобилей

Подшипниками распределительных валов при нижнем расположении обычно служат стальные втулки, внутренняя поверхность которых заливается тем же антифрикционным сплавом, который используется для коренных и шатунных шеек коленчатого вала. Для облегчения установки вала в блок-картере диаметр опорных шеек, начиная с первой, уменьшают.

Для верхних распределительных валов в качестве подшипников часто используют разъемные втулки, которые обычно выполняются в опорных стойках, если они отлиты из алюминиевого сплава. Если стойки чугунные, то в них устанавливают антифрикционные вкладыши.

Распредвалы карбюраторных двигателей, как правило, имеют эксцентрики для привода бензиновых насосов.

На носках распределительного валов выполняются посадочные поверхности и каналы под сегментные шпонки для установки зубчатых колес или звездочек привода, которые крепятся гайками или болтами, вворачиваемыми в торец вала.

В распределительных валах могут возникать значительные осевые усилия, поскольку для их привода и привода механизмов и устройств различных систем двигателя чаще всего применяются косозубые зубчатые колеса. Для предотвращения осевого перемещения нижние распределительные валы фиксируются упорным фланцем (рис. 1, а), при этом зазор ∆ обеспечивается дистанционной шайбой 2 или с одной стороны буртиком подшипника, а с другой – регулировочным болтом 3 (рис. 1, б) или пружинным упором.

Вкратце о расточке коленчатого вала

Первично о неисправности данного узла можно узнать по характерному стуку ДВС. В процессе эксплуатации происходит неминуемый износ цилиндро-поршневой группы (ЦПГ), а также КШМ. Это приводит к люфтам и зазорам. В результате коленвал начинает стучать. Чтобы устранить зазоры, устанавливают ремонтные вкладыши, которые на 0,1-0,2 мм толще заводских. Но для их монтажа сначала нужно проточить коленчатый вал. С помощью данной процедуры наружный диаметр шейки колена подгоняется под размеры ремонтного вкладыша.

Коленвал

Для большинства автомобилей выпускается 4 размера ремонтных вкладышей. Это значит, что коленвал может быть проточен максимум 4 раза, после чего ДВС или же коленвал заменяются на новые. Расточка осуществляется квалифицированным специалистом на специальном оборудовании в несколько этапов. Самому выполнить такую работу можно только тогда, когда имеются необходимый опыт и инструмент.

Виды

Что же касается разновидностей распределительных валов двигателя, то их классифицируют в зависимости от расположения и количества на двигателе внутреннего сгорания. Распредвал является ключевым компонентом газораспределительного механизма и всего двигателя. В зависимости от того, как располагается этот элемент, выделяют 2 варианта:

  • с нижним расположением;
  • с верхним размещением.

Отсюда и разделение моторов внутреннего сгорания с верхним и нижним распредвалов. Когда-то нижнее расположение считалось лучшим и самым оптимальным для автомобильных двигателей. Но они были актуальными до 50-х годов прошлого века. Именно тогда все моторы создавались нижнеклапанного типа. Потому и распределительный вал находился снизу силовой установки. Тарелки клапанов размещались так, что они смотрели вверх. Подобная схема изготовления моторов объяснялась тем, что это проще и дешевле в плане производства. При этом страдал фактор производительности, о чём инженеры догадались несколько позже, когда появился новый вариант размещения распределительного вала. Учитывая объективные недостатки, от старой схемы с нижним расположением постепенно начали отказываться. Ему на смену пришла уже классическая и привычная схема с головкой блока цилиндров и установленными в ней клапанами и распределительным валом. Теперь клапана начали открываться вниз, а схема получила верхнее расположение распредвала.

Коленвал

Хотя нельзя отрицать тот факт, что даже на некоторых современных двигателях продолжают использовать нижневальную систему, где клапана располагаются сверху. Только она значительно усовершенствовалась по сравнению с предшественниками, а потому имеет полное право на существование при грамотной реализации. Двигатели с нижним расположением распределительного вала отличаются тем, что здесь дополнительно предусматривается установка специальных штанг. Они применяются для компенсации расстояния, которое имеется между кулачками распредвала и толкателями клапанов, находящихся в головках цилиндров. Даже несмотря на наличие современных нижневальных двигателей внутреннего сгорания, они считаются устаревшей схемой, а потому большинство автопроизводителей уже давно не используют её в производстве своих силовых агрегатов. Такие методы размещения требуют дополнительных мер, они характеризуются внушительными технологическими ограничениями, не позволяют развивать высокие обороты.

Количество валов

Отдельно рассматриваются виды двигателей в зависимости от того, сколько распределительных валов предусмотрено в их конструкции. Если заглянуть в подкапотное пространство современного силового агрегата, можно встретить несколько вариантов:

  • Газораспределительные механизмы (ГРМ), оснащённые только одним распредвалом;
  • ГРМ, конструкция которых включает пару распределительных валов;
  • Двигатели, где используется более 2 распредвалов.

Именно первые два типа двигателей внутреннего сгорания, где газораспределительный механизм включает 1 или 2 распредвала, являются наиболее популярными и распространёнными. Зачастую количество распредвалов зависит напрямую от количества клапанов на цилиндр. Если у двигателя конструкция предусматривает от 3 и более клапанов, которые приходятся на 1 цилиндр, то здесь скорее всего будет использовать двухраспредвальная схема. Несмотря на наличие таких правил и закономерностей, исключения встречаются всегда и везде. Компания Mitsubishi из Японии выпускает модель Lancer, под капотом которого может размещаться рядный четырёхцилиндровый двигатель, именуемый как 4G18. На каждом цилиндре здесь сразу 4 клапана, но распределительный вал используется всего один. А если взять в качестве примера модель гиперкара Veyron производства компании Bugatti, то есть конструкторы предусмотрели сразу 4 распределительных вала на двигателе.

Есть и другие примеры несколько иного подхода к использованию распредвала и его конструкции. Японские инженеры из компании Honda для своей системы под названием VTEC придумали оригинальный ход. Здесь сразу несколько кулачков отвечают за регулировку высоты поднятия только одного клапана. То есть на каждый из клапанов приходится по несколько рабочих кулачков. Инженеры постоянно работают над усовершенствованием систем газораспределения, повышают эффективность работы ГРМ, меняют фазы. Всё это позволяет повысить производительность двигателя, поднять его максимальную скорость, обеспечить лучшее ускорение. При этом не забывают о вопросах экономии топлива.

Шлифовка коленвала: цена и важные моменты

Процесс достаточно сложный и требует большого опыта от специалиста

Крайне важно соблюдать технологию и понимать принцип работы КШМ. Стоимость шлифовки и проточки обычно высока

Но это вполне обоснованные траты, так как новый коленвал обойдется все равно на 40-60 % дороже. Многие автовладельцы наивно считают, что для шлифовки нужен лишь соответствующий станок, но это совсем не так. Если мастер без опыта или достаточной заинтересованности берется за такую работу, то это может привести к грубым ошибкам, которые выльются в проблемы практически сразу.

Хотелось бы более подробно остановиться на вопросе, а во сколько же встанет качественная шлифовка коленвала. Цена очень сильно изменяется в зависимости от марки автомобиля и установленного двигателя. Чем больше цилиндров, тем больше придется заплатить. Отечественный ВАЗ отремонтировать дешевле всего, а двигатели V8 — крайне дорого. Расценки на одну лишь шлифовку могут изменяться от 2000 рублей и до 15 000, а в некоторых случаях и выше.

Популярные статьи  Антипробуксовочная система: что это и зачем нужно

Демпфер шкива коленвала признаки неисправности

Шкив коленвала, как и другие компоненты привода, относится к деталям, подлежащим профилактической замене в том случае, если он снабжен демпфером крутильных колебаний. И как всегда в подобных случаях, у клиента СТО возникает вопрос: зачем менять то, что еще работает. Поэтому необходимо уточнить роль демпфера шкива, чтобы развеять расхожие заблуждения. На современных двигателях, особенно дизельных, часто используется шкив коленвала с демпфером (гасителем) крутильных колебаний. Неравномерность приложения к коленвалу усилия, передаваемого от поршней, при каждом такте рабочего хода вызывает деформацию коленчатого вала. Конечно, коленвал обладает определенной упругостью, позволяющей выдерживать эту неравномерность, однако в последнее время конструкция ДВС меняется в связи с растущими требованиями к их энергоэффективности.

В XXI веке конструкторам двигателей удалось добиться значительного повышения крутящего момента в нижнем диапазоне оборотов. Но вместе с этим растут и нагрузки на детали двигателя, притом что существует требование по снижению их массы. Все это усиливает крутильную деформацию коленвала, а также риск возникновения резонансных явлений. Поэтому и появился шкив коленвала с демпфером крутильных колебаний, выполняющий двоякую роль. Во-первых, он защищает от рывков поликлиновый ремень, а во-вторых, способствует гашению возникающих в коленвале резонансных колебаний.

Демпфер крутильных колебаний представляет собой шкив, состоящий из нескольких частей. Обычно это внутренняя часть, которая крепится к носку коленвала, и внешняя часть, представляющая собой собственно шкив и упругий элемент между ними. То есть конструкция шкива с гасителем колебаний напоминает сайлентблок с той разницей, что шкив гасит вращательные движения. Встречаются и более сложные конструкции – шкивы для автомобилей с системой «стоп-старт» или высокофорсированных дизельных двигателей.

Наиболее распространенный тип — одинарный шкив-демпфер

, состоит из трех частей: 2 металлических (железо, сталь, алюминий) и резинового элемента, соединяющего эти 2 части. Именно этот тип широко используется на дизельных и бензиновых двигателях.

Шкив двигателя, работающего по технологии «стоп-старт»

, отличается более сложной конструкцией демпфирующего элемента, что позволяет ему выдерживать очень большое количество пусков двигателя на протяжении периода эксплуатации.

Двойной шкив-демпфер

, устанавливаемый на многие дизельные двигатели, – технически самый сложный тип. Изготавливается из 7-8 металлических частей и 2 резиновых вставок.

Упругий элемент шкива-демпфера подвергается деформации столько раз, сколько происходит воспламенение смеси в цилиндрах двигателя – до десяти миллионов раз на тысячу километров пробега. Естественно, из-за значительных нагрузок демпфер шкива подвержен износу и, следовательно, нуждается в регулярной проверке и превентивной замене в случаях неудовлетворительного состояния.

Менталитет автовладельца и заменители шкива-демпфера

Проблема в том, что значение демпфера шкива зачастую недооценивается. Многие считают, что он защищает только ремень и навесное оборудование: генератор, компрессор кондиционера, насос гидроусилителя и водяную помпу. А поскольку в прежних моделях автомобилей все это прекрасно работало с обычными монолитными шкивами, современная конструкция ошибочно воспринимается как излишество.

Когда автовладельцу сообщают стоимость этой детали, она его неприятно удивляет. Подозревая автосервис в попытке слишком сильно нажиться за его счет, водитель обращается к Интернету или продавцу на авторынке и узнает, что «такую же деталь» можно приобрести в разы дешевле. Естественно, речь идет о шкиве, в котором демпфирующего элемента нет и в помине.

Те, кто продают или советуют на интернет-форумах менять предусмотренный автопроизводителем шкив с демпфером крутильных колебаний на обычный цельный, в качестве аргумента используют отсылки к прошлому. Автовладельцу рассказывают, что «спокон веку» не было в шкивах коленвала никаких демпферов и все отлично работало

Само собой, на том, что двигатель относительно нового автомобиля также разработан совсем недавно и в разы экономичнее своих предшественников, внимание не акцентируется. А ведь именно экономичность современных двигателей является тем достижением, за которое приходится платить использованием более высокотехнологичных комплектующих

Шатунные вкладыши

Эта деталь представляет собой подшипники скольжения, без которых работа кривошипно-шатунного механизма становится невозможной. В машинах, производимых компанией Honda, данные детали имеют одну особенность – из подборка выполняется согласно специальной таблице, и для каждой шейки на свою пару вкладышей ставится цветная отметка. Вкладыши с наименьшей толщиной отмечаются красным цветом, с наибольшей – синим. Если имеется необходимость замены вкладышей без расточки шейки коленчатого вала, то их проще всего подобрать по уже имеющимся цветовым меткам.

Коленвал

Если цвет метки невозможно разобрать вследствие истирания, подобрать их можно при помощи специальной таблицы, имеющейся в любом руководстве по обслуживанию, по нанесенному коду из букв и цифр. Его первая часть находится на шейке коленчатого вала, где установлен шатун, а вторая – на стыке нижней его части. Саму цифру можно получить, соединив две части шатуна.

Коленвал

Подбор вкладышей коленвала

В большинстве случаях подбор доверяют специалисту. Но изучив подробно информацию, удастся сделать это и своими силами. Помимо того, что надо совмещать запчасти с моделью автомобиля, учитывается и общее состояние КВ.

Подбор коренных вкладышей

Несколько полезных рекомендаций по подбору на новый КВ, когда проводится замена вкладышей коленвала:

  • лучше покупать коренные элементы того же цвета, что и штатные (использованные, старые);
  • обязательно проверять маркировку прямо на валу.

Для коренных подшипников выпускается специальная идентификационная цветовая карта подбора. К примеру, для 4-цилиндрового двигателя используется маркировка, нанесённая на БЦ и сборку КВ. Если помечено С3, то устанавливать можно элементы жёлтые и зелёные. Подробнее про цвета на картинке ниже.

А это идентификационная карта для 6-цилиндровых движков.

Подбор шатунных вкладышей

И здесь, если КВ новый, подшипники скольжения подбираются по схеме. Если цветовой код утрачен, надо смотреть маркировку на крышках шатунов.

Ниже представлена идентификационная карта для подбора шатунных полуколец для четырёхцилиндровых силовых агрегатов.

А это цветовая карта для 6-цилиндровых агрегатов.

Выбор подшипников также зависит от антифрикционного покрытия. Как правило, оно состоит из нескольких слоёв:

  • биометаллические со стальной основой (1-4 мм) — свинец, медь, цинк, олово, кремний и алюминий;
  • триметаллические — свинец, олово, медь.

Используйте правильное моторное масло, соответствующее всем требованиям и допускам завода-изготовителя ДВС. Необходимо ещё своевременно обновлять фильтр, чтобы не допускать попадания в смазку абразивных частичек. Также не рекомендуется сильно нагружать двигатель. Всё это позволит растянуть срок службы вкладышей почти в 2-3 раза.
