Принцип работы синхронизатора коробки передач и неисправности

Синхронизатор коробки передач: принцип работы

Сложно представить, но в автомобильных коробках передач не всегда присутствовал синхронизатор КПП для выравнивания частоты вращения между валом и шестерней. Раньше для того чтобы произвести переключение скоростей, приходилось использовать двойное выжимание сцепления. Первое для того чтобы рассоединить коробку передач с коленвалом, а второе, наоборот, для их соединения после того как будет произведена смена передаточной пары (смена скорости).

Но время идёт. Машиностроение и механика шагнули в будущее. На смену постоянному передергиванию педали сцепления пришёл синхронизатор КПП, что существенно увеличило срок службы коробки передач в целом и отдельных её составляющих в частности. Удобнее управлять автомобилем стало и водителю.

Что такое синхронизатор КПП

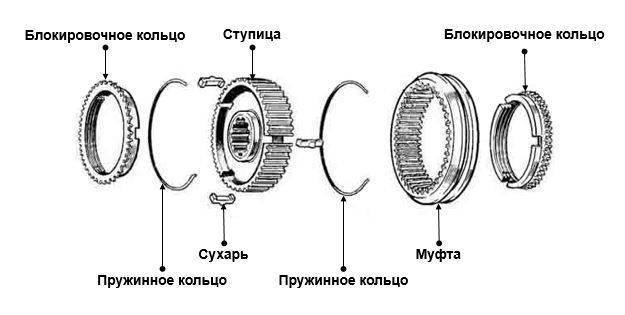

Устройство синхронизатора КПП, равно, как и сам синхронизатор ВАЗ — это механическое узел, состоящий из 4 частей:

  1. Обойма синхронизатора или ступица с тремя фиксаторами;
  2. Две кольцевых пружины;
  3. Два фрикционных конусных кольца;
  4. Муфта переключения.

Такая вот нехитрая конструкция синхронизатора ВАЗ обеспечивает принцип работы сразу двух передач.

Принцип работы синхронизатора коробки передач и неисправности

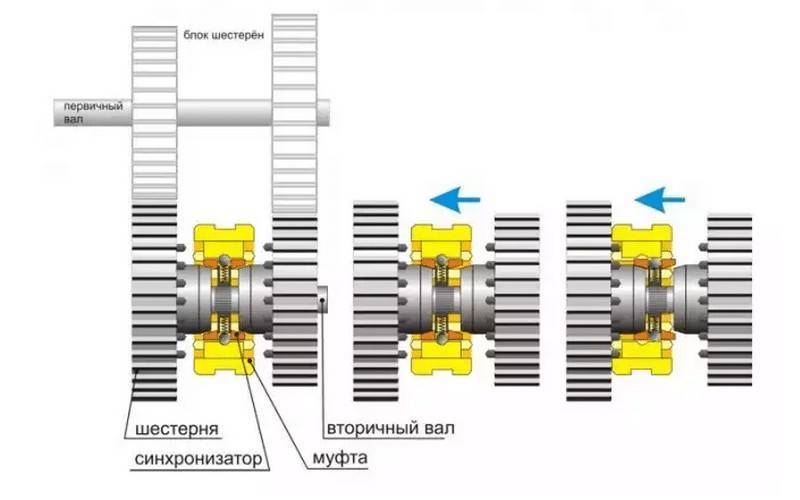

Как работает синхронизирующее устройство

Главным рабочим элементом синхронизатора ВАЗ является его ступица, которая при помощи трёх фиксаторов и нарезанных на ней шлицов соединяется с муфтой включения. Та, в свою очередь, соединена с вилкой КПП. Внутренними шлицами ступицами соединяется с валом, имея при этом свободную возможность передвигаться по нему от одной шестерни к другой.

Когда требуется произвести переключение скорости на ВАЗ, вилка коробки передач двигает муфту, а вместе с ней и весь синхронизатор КПП, к той шестерне, частоту вращения которой требуется выровнять с частотой вращения вала. С этого начинается принцип работы синхронизатора. Муфта прижимает все устройство к конусной части шестерёнки. При этом фиксаторы на муфте сдвигаются и блокируют фрикционное кольцо, которое вступает в контакт с конусом на шестерне. Фрикционное кольцо на конусе проворачивается до тех пор, пока не стопорится. Как только это произошло, скорость между валом и шестерней синхронизируется, и мотор настроен на новые рабочие обороты.

Муфта синхронизатора

Схема, устройство кпп ваз 2110. замена подушки, признаки неисправности

Когда появились первые коробки передач

Точного ответа на этот вопрос не существует. Принято считать, что первые коробки передач, на которых стоял синхронизатор КПП появились в конце 40-х или начале 50-х годов. Кто утверждает, что это произошло в Советском союзе, другие же говорят, что родоначальником этого новшества была компания Porsche. Как бы там ни было, но благодаря появлению синхронизатора, включая его принцип работы, было заложено основания для увеличения количества скоростей в КПП. Уже в восьмидесятых годах на ВАЗ пятиступенчатая коробка передач становится нормой того времени, а в 2012 году та же компания Porsche объявляет о выходе семиступенчатой коробки передач с синхронизатором КПП.

Принцип работы синхронизатора коробки передач и неисправности

Материалы, из которых изготавливают синхронизирующее устройство

Сталь или латунь — два самых распространённых материала, которые используют для изготовления синхронизаторов на ВАЗ. Иногда, чаще всего в высоко бюджетных иномарках или спортивных трансмиссиях, встречаются синхронизирующие устройства, покрытые напылением карбона. Это позволяет выдерживать более высокие температуры и снизить уровень шума, при контакте с шестерней, которые являются следствием работы высокооборотистых двигателей спортивных моделей.

Фрикционные кольца также изготавливают из стали методом штамповки, например, для ВАЗ, или на более дорогих КПП, выковывая их. Как и в случае с синхронизатором, фрикционные кольца покрываются защитным слоем из цветных металлов. Например, меди или молибдена.

Симптомы того, что синхронизирующее устройство заболело

До ужаса неприятно, когда твой автомобиль начинает кашлять, чихать, скрипеть и гаркать. Тем более, когда это связано с коробкой передач. Чаще всего неисправности с КПП связаны именно с поломкой синхронизирующего устройства. Это может проявляться по-разному, например:

  • шумы при работе КПП;
  • переключение передачи, которое требует дополнительных усилий;
  • автоматический сброс скорости в коробке.

Конечно, эти симптомы могут быть признаками и других поломок, которые произошли с КПП, но зачастую первым кто выходит из строя, является синхронизатор. Профилактические работы можно, конечно, производить и самому, но столкнувшись с серьёзной поломкой лучше всего обратиться к специалисту.

https://youtube.com/watch?v=iBl8CsVtGeg%2520

Синхронизатор коробки передач: принцип работы

Сложно представить, но в автомобильных коробках передач не всегда присутствовал синхронизатор КПП для выравнивания частоты вращения между валом и шестерней. Раньше для того чтобы произвести переключение скоростей, приходилось использовать двойное выжимание сцепления. Первое для того чтобы рассоединить коробку передач с коленвалом, а второе, наоборот, для их соединения после того как будет произведена смена передаточной пары (смена скорости).

Но время идёт. Машиностроение и механика шагнули в будущее. На смену постоянному передергиванию педали сцепления пришёл синхронизатор КПП, что существенно увеличило срок службы коробки передач в целом и отдельных её составляющих в частности. Удобнее управлять автомобилем стало и водителю.

Что такое синхронизатор КПП

Устройство синхронизатора КПП, равно, как и сам синхронизатор ВАЗ — это механическое узел, состоящий из 4 частей:

  1. Обойма синхронизатора или ступица с тремя фиксаторами;
  2. Две кольцевых пружины;
  3. Два фрикционных конусных кольца;
  4. Муфта переключения.
Популярные статьи  Двигатель автомобиля глохнет в движении: диагностика и способы решения проблемы

Такая вот нехитрая конструкция синхронизатора ВАЗ обеспечивает принцип работы сразу двух передач.

Как работает синхронизирующее устройство

Главным рабочим элементом синхронизатора ВАЗ является его ступица, которая при помощи трёх фиксаторов и нарезанных на ней шлицов соединяется с муфтой включения. Та, в свою очередь, соединена с вилкой КПП. Внутренними шлицами ступицами соединяется с валом, имея при этом свободную возможность передвигаться по нему от одной шестерни к другой.

Когда требуется произвести переключение скорости на ВАЗ, вилка коробки передач двигает муфту, а вместе с ней и весь синхронизатор КПП, к той шестерне, частоту вращения которой требуется выровнять с частотой вращения вала. С этого начинается принцип работы синхронизатора. Муфта прижимает все устройство к конусной части шестерёнки. При этом фиксаторы на муфте сдвигаются и блокируют фрикционное кольцо, которое вступает в контакт с конусом на шестерне. Фрикционное кольцо на конусе проворачивается до тех пор, пока не стопорится. Как только это произошло, скорость между валом и шестерней синхронизируется, и мотор настроен на новые рабочие обороты.

Муфта синхронизатора

Практика управления автомобилем с синхронизированной МКП

При управлении несинхронизированной КП (в частности, на антикварных отечественных автомобилях довоенного производства) водитель вынужден применять особые приемы переключения передач, чтобы не допустить пломки двигателя и быстрого износа шестерен коробки передач. Быстрое переключение передач с низшей на высшую на таких автомобилях невозможно из-за разницы частоты вращения шестерни вторичного вала и муфты включения. Чтобы выровнять скорости вращения водитель вынужден пользоваться приемом двойного выжима сцепления. Он заключается в том, что водитель выжимает сцепление, переводит рычаг КП в нейтральное положение, на короткое время отпускает сцепление, затем снова выжимает педаль и включает высшую передачу. В момент выбора «нейтрали» скорости вращения шестерен выравниваются. Переключение передач происходит без скрежета и больших ударных нагрузок на зубья шестерен. Для перехода с высшей на низшую передачу на автомобилях с несинхронизированной КП применяют прием двойного выжима сцепления «с перегазовкой». Выжав сцепление, водитель переводит рычаг переключения передач в нейтральное положение, нажимает педаль газа, затем снова выжимает сцепление и включает низшую передачу. За счет раскрутки шестерен промежуточного вала скорость вращения подключаемой шестерни и муфты включения выравнивается. Передача, опять же, включается без скрежета. Эти же приемы переключения передач до сих пор используются в строительных и специализированных машинах (грейдерах, тракторах, тихоходных тягачах) с многоступенчатыми МКП, в которых применение синхронизаторов невозможно. В синхронизированных коробках описанные приемы лишены смысла, поскольку зацепление шестерен с большой разницей скоростей вращения будет блокировано синхронизатором. Большой ударной нагрузки на зубья шестерен (зубчатых венцов) не произойдет, поскольку шестерни просто не войдут в зацепление до момента выравнивания частоты вращения. По сути, синхронизатор МКП выполняет функции полуавтомата переключения передач, устраняя саму возможность грубого зацепления шестерен коробки, которая способна вывести механизм КП из строя. На автомобилях с частично синхронизированными МКП (например, ГАЗ-21, водители для перехода со второй на первую передачу, которая не имела синхронизатора, переводили подрулевой рычаг переключения на короткое время в положение включения третьей передачи, а потом быстро — в положение первой передачи. Это позволяло частично синхронизировать вращение муфты переключения и шестерни первой передачи единственным синхронизатором КП этого автомобиля. Такой же прием использовался и для включения заднего хода.

Виды износов шестерён синхронизаторов и обслуживание коробки передач

От постоянного соприкосновения между подвижными частями шестерён возникают силы трения, а также ударные силы при непосредственном вхождении в зацепление зубьев. Всё это в процессе эксплуатации приводит либо к естественному износу деталей, либо к аварийному износу. Естественный износ шестерён и подшипников вызывает характерный шум в работе узла, по которому, не разбирая коробки передач, зачастую возможно определить его причину.

Аварийный износ происходит реже, но его последствия в виде неожиданного, резкого разрушения зубьев шестерён, подшипников, помимо характерных звуков, приводит к невозможности дальнейшей эксплуатации без разборки и ремонта автомобиля в целом. Принцип работы синхронизатора коробки передач основан на том, что при эксплуатации основным критерием его обслуживания является качество используемой смазки. На периодичность её замены влияют некоторые факторы, такие как состояние дорог, загруженность автомобиля, а при усреднённых режимах эксплуатации — пробег.

Синхронизационные кольца, как и остальные подвижные детали, подвержены процессам износа. Признаками неисправной работы синхронизаторов может служить хруст при переключении скоростей. Внутренний износ колец, а также увеличение пятна контакта зубьев детали, возникающими от ударов при вхождении в зацепление, вследствие постоянного взаимодействия с шестернями, приводят к заеданию механизма синхронизации, что в целом ухудшает работу коробки перемены передач. В таких случаях замена синхронизаторов восстанавливает до необходимого уровня управляемость систем переключения пар по всем передачам. Современные металлизированные смазки обеспечивают повышенную защиту от износа зубчатых колёс, подшипников и так далее. Нам было бы очень интересно узнать ваше мнение по этой теме.

Чем вызвана необходимость применения синхронизатора

Суть работы механической коробки состоит в обеспечении жёсткой связи шестерни, исходно свободно вращающейся на валу, с выполненными на нём шлицами в момент включения очередной передачи. Но сама природа зубчатого зацепления требует относительной неподвижности зубьев, входящих в связь. Иначе возможна серия жёстких ударов, вызывающих шум, рывки и повреждение деталей из-за пиковых ударных нагрузок.

Для безударного включения, а также обеспечения надёжности работы при знакопеременных нагрузках необходимо соблюсти ряд условий:

  • относительная скорость перемещения зубьев должна быть сведена к нулю, то есть в данном случае шестерню необходимо остановить относительно вала;
  • входную часть зубьев надо выполнить с заострениями, поскольку есть вероятность точного попадания зуба на зуб, что не даст переключиться;
  • необходим фиксатор, то есть устройство, вызывающее сопротивление при попытке выхода из зацепления за счёт вибрации или продольной составляющей передаваемого усилия.
Популярные статьи  Почему у двигателя увеличивается расход топлива

Ранее водителю приходилось заниматься самостоятельным выравниванием скоростей шестерён, что требовало умения переключаться с двойным выжимом сцепления и промежуточной перегазовкой. Это вызывало необходимость немалого навыка и затрат времени на переход по передачам вниз. Сейчас часть проблем снимает наличие синхронизатора, хотя перегазовки иногда используются, например, в спорте и на мощных автомобилях.

УСТРОЙСТВО СИНХРОНИЗАТОРА КОРОБКИ ПЕРЕДАЧ

Синхронизаторами снабжается каждая передача современной механической и роботизированной трансмиссии. Передача, отвечающая за движение транспортного средства задним ходом, не является исключением. Основой, позволяющей механизму работать, выступает сила трения на момент выравнивания текущей скорости. Количественное значение данной величины возрастает прямо пропорционально увеличению разницы в частотах вращений самих шестерней и вала.

Принцип работы синхронизатора коробки передач и неисправности

Это условие может быть соблюдено только тогда, когда площадь обеих поверхностей, которые подлежат соприкосновению во время взаимодействия, увеличивается. На практике эта проблема решается при помощи дополнения устройства коробки передач несколькими фрикционными кольцами. Составными частями устройства синхронизатора являются:

  • муфта включения – служит связующим звеном между валом и шестернями, обеспечивая надёжное соединение частей КПП. Муфта расположена поверх ступицы в качестве насадки. Особенность строения муфты – наличие внутренних шлиц с проточкой под форму колец. В проточках находятся выступы сухарей.Что касается наружного строения муфты, она имеет соединение с вилкой трансмиссии;
  • ступица с подпружиненными сухарями – конструктивная основа механизма. Снабжается шлицами как внутри, так и снаружи. Первые позволяют установить соединение с муфтой, вторые выступают связующим звеном с вторичным валом трансмиссии, благодаря чему ступица имеет возможность перемещаться по оси в любой траектории. Если рассмотреть строение ступицы, то можно заметить, как по её окружности на одинаковом расстоянии друг от друга интегрированы 3 паза, а в каждом из них располагаются сухари подпружиненного типа. Функция последних заключается во взаимодействии с блокирующим кольцом посредством нажатия. Таким образом, при синхронизации и включении одной из скоростей происходит принудительная блокировка муфты;
  • кольцо блокировки – устройство, отвечающее за своевременность и правильность синхронизации. Его задача – не допустить преждевременного замыкания муфты синхронизатора, пока скорости вращения шестерней и вала не примут одинаковые значения. Внутренняя поверхность блокировочного кольца позволяет ему эффективно взаимодействовать с фрикционным конусом шестерёнки, а с помощью наружных шлиц осуществляется блокирование работы муфты Конструктивные особенности таких колец в разных коробках передач имеют свои особенности в плане конструкции. К примеру, в некоторых вариациях в ступице располагаются пазы, а в самом кольце блокировки – выступы;
  • шестерни с фрикционным конусом.

Чтобы оптимизировать усилия, затрачиваемые механизмом на смену текущей передачи и, соответственно, увеличить поверхность соприкосновения, инженеры пошли дальше и разработали синхронизаторы с несколькими конусами, которые снабжаются дополнительными блокировочными кольцами.

Если синхронизатор коробки передач имеет 3 конуса, то и поверхностей трения будет столько же. Их число будет зависеть от конструктивных особенностей самой КПП и автомобиля, на который она установлена.

Принцип работы синхронизатора коробки передач и неисправности

Устройство МКПП

Механическая трансмиссия состоит из корзины сцепления и собственно из самой коробки.

В силовой агрегат входят:

  • картер (корпус);
  • первичный, вторичный и промежуточные валы;
  • устройство выбора ступеней;
  • ведомые и ведущие наборы шестеренок;
  • синхронизаторы;
  • подшипники, муфты и сальники.

Все эти компоненты находятся в корпусе и взаимодействуя друг с другом передают вращательный момент.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Если утрировать — сцепление отключает крутящий момент, при этом и мотор, и колеса машины крутятся в холостую.

Принцип работы синхронизатора коробки передач и неисправности

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с мотором машины, второй — с колесами транспорта. Передача вращательного момента осуществляется через первичный вал трансмиссии.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

  • картер;
  • входной, выходной и промежуточный валы;
  • синхронизаторы;
  • ведущих и ведомых шестерней;
  • механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

  • подвижно на шлицах;
  • фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

Популярные статьи  Включается вентилятор охлаждения на холодном двигателе: основные причины и решение проблемы

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

  • рычага;
  • приводов;
  • ползунов;
  • вилки;
  • замка;
  • муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Профилактические мероприятия

Синхронизаторы не относятся к категории механизмов, которые с завидной регулярностью выходят из строя и требуют постоянного внимания, ремонта или замены.

Но если учитывать тот факт, что процедура замены достаточно трудоёмкая, требует определённых навыков от автовладельца, либо же дополнительных финансовых затрат на оплату услуг специалистов автосервиса, более правильным решением будет продление срока службы узла.

Принцип работы синхронизатора коробки передач и неисправности

Чтобы синхронизатор работал долго, качественно и эффективно, требуется соблюдать буквально несколько простых правил.

  1. Минимальная эксплуатация в агрессивных условиях. Постарайтесь отказаться от агрессивной манеры вождения. Не пытайтесь постоянно резко стартовать, тормозить и опять разгоняться, буквально разрывая при этом коробку передач. Плавное и умеренное управление КПП позволит значительно увеличить и без того достаточно внушительный ресурс синхронизаторов.
  2. Не забывайте о правильном соответствии между скоростью движения автотранспортного средства и выбранной передачей на селекторе КПП. Для каждой передачи есть свой определённый и оптимальный диапазон скорости перемещения машины. Этому учат ещё на первых уроках в автошколе. И такую информацию следует запоминать очень внимательно. Если скорость будет соответствовать передаче, а передача скорости, тогда на синхронизаторы начнёт воздействовать оптимальная нагрузка. Это положительно скажется на ресурсе механизма, и заметно отсрочит замену синхронизатора на вашем автомобиле.
  3. В соответствии с регламентом и требованиями автопроизводителя проводите техническое обслуживание коробки. Зачастую рекомендации в инструкциях к иномаркам не совсем совпадают с реальными пробегами и сроками применительно к нашим условиям эксплуатации. Потому от указанного в руководстве пробега до замены того же трансмиссионного масла или иных расходников обычно советуют отнимать 15-25%. То есть проводить техобслуживание нужно немного раньше. Всё зависит от того, в каких условиях эксплуатируется машина и коробка в частности.
  4. Используйте подходящие масла для коробки. Тут опять же нужно смотреть в руководство по эксплуатации. Производители чётко прописывают, какие трансмиссионные масла следует использовать для вашей конкретной коробки передач. От этих рекомендаций лучше не отходить. Если не удаётся найти или приобрести масла указанной марки с рекомендуемыми характеристиками, ищите среди других изготовителей рабочих жидкостей составы, максимально приближенные к свойствам оригинального масла.
  5. Прежде чем переключить передачу, не забывайте до конца выжимать педаль сцепления. Некоторые водители несколько не додавливают педаль до упора, в результате чего на синхронизатор начинает воздействовать большая нагрузка, ускоряется износ. Регулярная подобная работа педалью сцепления приведёт к поломкам и неисправностям. Соблюдая это простое правило, удастся избежать лишних проблем.

Синхронизатор действительно является полезным и эффективным дополнением в конструкции современных механических и роботизированных коробок передач.

Подавляющее большинство КПП, устанавливаемых на современные автомобили, являются синхронизированными. Это вполне оправданный и правильный ход со стороны производителей. Узел обладает широкими функциональными возможностями, параллельно продлевая срок службы всей коробки.
