Как правильно настроить сабвуфер

Для чего нужен усилитель

От того, насколько грамотно будет выполнено подключение, будет зависеть качество звука. Существуют различные варианты устройства звуковой стерео или аудио системы в салоне автомобиля.
Итак:

  • Если вас не устраивает мощность вашей автомагнитолы(см.Сравнить автомагнитолы и выбрать лучшую) или качество производимого ею звука, решить этот вопрос можно с помощью усилителя. Конечно, это совсем не то оборудование, которое используется в звуковых системах, работающих от электросети с напряжением 220 вольт.
  • В легковом автомобиле всего один аккумулятор, а в грузовике или автобусе два — по 12В.
    Вот на такую маломощную сеть и рассчитаны усилители для автомобилей. Как же они повышают имеющееся напряжение?
  • Дело в том, что в автомобильный усилитель вмонтирован преобразователь напряжения. В зависимости от технических характеристик конкретного прибора, преобразователь, с помощью импульса, может повысить напряжение с 12 до 100 вольт.
    Так что, усилитель самостоятельно обеспечивает себя нужным напряжением.

Как настроить моноблок для сабвуфера в машине

Моноблок или одноканальный усилитель предназначен для подключения только одной акустической системы, поэтому такие модели часто используются для сабвуферов. На устройстве имеются точно такие же регулировки, что и на многоканальном усилителе, поэтому настройка блоков ничем не отличается.

Важным этапом является совместная настройка саба на усилке. Дело в том, что на усилителе фронтальной акустики так же имеются фильтры, настройки которых могут не совпадать. Если на сабвуфере фильтр обрезает все частоты выше 60 Гц, а фильтр усилителя фронтальных колонок режет все частоты ниже 100 Гц, то между двумя устройствами образуется провал амплитудно-частотной характеристики и частоты в интервале 60-100 Гц, просто не будут воспроизводиться. Этого можно избежать, подрегулировав частоты среза двух фильтров, чтобы они слегка перекрывали друг друга.Качество воспроизведения ухудшается как на провале, так и на горбе АЧХ. Настройка сабвуфера в авто дана для чайников. Профессионалы используют измерительную аппаратуру и более сложные методики.

Этапы настройки сабвуфера

Обычно настройка сабвуфера вызывают массу вопросов у новичков, если даже перед ним находится стандартная модель. Но все намного проще. Мы распишем поэтапно инструкцию:

Ищем разъем под названием «SUB IN», он так же может иметь названия: «Bypass», «Direct», «LFE». Эти названия зависит от приобретенной модели сабвуфера.
Далее нам потребуется соединительный кабель для подключения к входу обозначенный выше перечисленными названиями. Обычно его нужно покупать отдельно в магазинах, где продается бытовая техника. Но все чаще его стали укомплектовывать вместе с сабвуфером. Что касается его длины, то стоит всего лишь продавцу – консультанту обозначить цель его дальнейшего использования, и он сам подберет кабель. Не волнуйтесь по поводу того, если продавец ошибся, в этом случае, всегда можно прийти и обменять кабель на более длинный.
Теперь находим ручку регулятора кроссовера, которая регулирует частные характеристики, и поворачиваем её до максимума. При этом встроенная система A / V ресивер звукового сигнала, которая распределяет звуковой сигнал, предположительно должна направлять высокие и средние частоты на колонки, а басы, то есть низкие частоты будут воспроизводиться сабвуфером.
Далее ищем настройки кроссовера, которые определяют полосы частот воспроизводимых динамиками колонок. Обычно расположен расширенный диапазон частот от 40 герц до 200 герц. И если, у вас нет конкретных рекомендаций именно для вашего сабвуфера и подключаемых к нему колонок

То стоит обратить внимание на некоторые советы:Если колонки маленькие, а именно 2-х или 3-х дюймовые, то установите значения от 150 герц до 200 герц.
Если колонки средних размеров, а именно 4-х- 5-ти дюймовые, то установите значения от 40 герц и до 80-100 герц.
Если колонки больших размеров, в независимости от того полочные или напольные, установите значения до 60-80 герц. Теперь рассмотрим регулятор звучания на сабвуфере, который обычно имеет название «Фаза»

Для этого включаем музыку, где наибольшее количество басов и постепенно изменять положение регулятора «Фазы», от 0 до 180 градусов

Теперь рассмотрим регулятор звучания на сабвуфере, который обычно имеет название «Фаза». Для этого включаем музыку, где наибольшее количество басов и постепенно изменять положение регулятора «Фазы», от 0 до 180 градусов

И останавливаем регулятор в том положении, где звучание басов наиболее слышно.
И последний этап заключается в настройке громкости сабвуфера, его регулятор находится рядом с регулятором «Фазы». Сразу отметим, что выше перечисленные этапы, являются и ответом на вопрос о том, как настроить сабвуфер на компьютере и в машине. Продолжая говорить о настройках громкости, то здесь нет определенных критериев. Нужно включить диск с музыкой, где наибольшее количество басов и регулировать громкость по вкусу. Часто это занимает немалое количество времени, поэтому возможно придется прослушать несколько треков, чтобы понять, какая громкость наиболее приемлема именно для вашего слуха.

Теперь вы знаете все особенности того, как настроить сабвуфер в различных помещениях, и при этом избежать плохого качества звука. Напоследок скажем о том, что автоматические настройки сабвуфера оставляют желать лучшего, о чем может сказать любой продавец-консультант. Поэтому информация об подобных настройках крайне необходима перед использованием подобной техники. Если у вас возникнут проблемы с самостоятельной настройкой, то следует обратиться к специалисту в данной области. Найти такого можно там, где вы покупали технику. Желаем вам удачи.

Популярные статьи  Как на механике сдавать назад и ездить на МКПП

Подключение сабвуфера к магнитоле

Подключать сабвуфер к магнитоле необходимо только через усилитель. Так как встроенной мощности магнитолы не хватит для правильной работы сабвуфера и нормального баса вы не получите. Цепочка подключения простая: магнитола-усилитель-сабвуфер. Магнитола передает сигнал на усилитель. Усилитель в свою очередь этот сигнал усиливает и отправляет его на сабвуфер.

Для чего нужен усилитель?

Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки. Встроенного усилителя магнитолы не хватит для раскачки тяжелого низкочастотного динамика, от чего будут появляться большие искажения, уровень громкости будет низким и с большой вероятностью сабвуфер может выйти из строя или попросту «сгореть».

Читать дальше: Как подключить газовую колонку к баллону

Если у вас активный сабвуфер, то дополнительный усилитель вам не потребуется, потому что он уже встроен в корпус саба (подробнее об активных сабвуферах). Для пассивного сабвуфера придется подобрать усилитель (как правильно это сделать читайте на этой странице).

Стык сабвуфера и мидбаса

Последняя настройка сабвуфера в машине – это «состыковка» фронтальной акустики с сабом. Например, если сабвуфер «порезан» сверху на 63 Гц, а «фронт» — на 100 Гц снизу, то между ними может образовываться провал. Если же частоты срезов другие, возможно образование горба. Чтобы настройка была правильной, необходимо сделать этот участок АЧХ плавным. Для этого можно немного менять частоты срезов LPF и HPF. Делать это можно на слух или с помощью любого RTA-анализатора.

Сабвуфер – незаменимая вещь для тех, кто хочет получить полное наслаждение от прослушивания музыки. Но беда в том, что мощности магнитолы не хватает для его нормальной работы. Приходится подключать усилитель. И монтаж – это только половина дела. Нужно знать, как настроить усилитель правильно. Об этом и не только мы поговорим в нашей сегодняшней статье.

Оптимальные настройки для сабвуфера

Как настроить сабвуфер в машине на усилителе. Входная чувствительность не является регулятором громкости, хотя при её увеличении громкость так же возрастёт. Функция «Gain» согласовывает уровни головного устройства и усилителя активного сабвуфера. Ручка сделана под шлиц для отвёртки и может иметь цифровые обозначения, например, от 0,2 до 5,0 В. Существует несколько методик согласования уровней. Если под рукой нет осциллографа, то правильная настройка саба делается на слух. На вход сабвуфера подаётся музыкальный сигнал хорошего качества с невысоким уровнем громкости. Предварительно ручка «Gain» устанавливается на минимум. Далее громкость на головном устройстве медленно увеличивается до появления слышимых искажений. Затем уровень уменьшается до появления чистого звука. Точно так же настраивают «Gain», увеличивая уровень сигнала до появления искажений и «сдают» немного назад. При воспроизведении музыкальных фрагментов на записи могут оказаться очень низкие обертоны или инфранизкие частоты. Эти звуки человеческих ухом практически не воспринимаются, но электромагнитная система динамика их чувствует, и диффузор на них реагирует. На таких низких частотах ход диффузора увеличивается и на больших уровнях громкости звуковая катушка может выйти из строя. Чтобы отсечь такие паразитные колебания в сабвуфер встраивается фильтр инфранизких частот или «SubSonic». Этот регулятор сабвуфера в автообрезает все частоты от 25-30 Гц и ниже. Фильтр регулируемый и рядом с ручкой обозначается частота среза, которая может выбираться в пределах 10 Гц-50 Гц. Такая регулировка имеется не во всех активных сабвуферах.

Звуковые волны, излучаемые динамиками, расположенными в разных местах, неодинаково доходят до слушателя. При этом звуковая картина лишается цельности и слышится размазанной, так как отдельные звуковые потоки сдвинуты по фазе относительно друг друга. Регулировка фазы «Phase» нужна для того чтобы устранить этот дефект и синхронизировать сабвуфер с остальными акустическими системами. Самой простой настройкой является прослушивание музыки, когда помощник вращает регулировку до получения лучшего звучания. Для точной настройки фазы потребуется генератор синусоидального сигнала. Сначала нужно поменять полярность громкоговорителя. Затем подать сигнал на общий усилитель и на сабвуфер. Вращением регулировки «Phase» добиться самого тихого звука. Это будет означать, что динамики находятся в противофазе. Затем восстановить правильную полярность. Фаза отрегулирована правильно.

Правильная настройка активного сабвуфера невозможна без регулировки фильтра LPF. Поскольку громкоговоритель сабвуфера предназначен только для воспроизведения низких частот, этот регулируемый фильтр обрезает все частоты выше определённого порога, пропуская только низкочастотную составляющую. На регулировке указаны пределы установки частоты среза. Это может быть 40-250 Гц или другие величины. Обычно на сабвуферах выставляют частоту среза фильтра в диапазоне 50-65 Гц.

Регулятор «BassBoost» позволяет поднять коэффициент усиления блока в узкой полосе частот. Обычно это 40-45 Гц. Эта регулировка используется для выравнивания амплитудно-частотной характеристики на определённом участке. Тем, кто не является специалистом автомобильной электроники, эту регулировку трогать не рекомендуется.Если слишком поднять усиление можно легко спалить сабвуфер. С помощью измерительных приборов можно лучше настроить сабвуфер в машине, но это можно сделать и на слух.

Процесс настройки автомобильного сабвуфера

Вначале следует сказать, что настраивать это устройство обычно начинают ещё на этапе создания деревянного короба под низкочастотный динамик. Уже тогда учитываются размеры салона машины, мощность подключаемого усилителя и направление музыки, которую водитель предпочитает слушать. Затем начинается тонкая настройка фильтров, на которой мы и сосредоточимся.

Фильтр LPF

LPF включается либо на усилителе сабвуфера, либо в магнитоле. Аббревиатура LPF означает low pass filter. Задача фильтра — пропускать на динамик сабвуфера низкие частоты, обрезая частоты высокие.

Как правильно настроить сабвуфер

Фильтр LPF регулируется отвёрткой

  • открывается доступ к регулятору LPF (обычно он располагается на задней стенке усилителя);
  • с помощью обычной плоской отвёртки этот регулятор поворачивается по часовой стрелке до частоты в 55–60 Гц. Это оптимальная частота среза для большинства автомобильных сабвуферов среднего ценового диапазона (возможно, в дальнейшем её придётся слегка подкорректировать);
Популярные статьи  Компьютерная диагностика автомобиля

Subsonic

Назначение фильтра Subsonic — обрезать инфразвук. Именно он и вырезает паразитные частоты ниже 25–30 Гц, о которых упоминалось выше. Однако этим фильтром оборудован далеко не каждый сабвуфер, о чём следует помнить.

Как правильно настроить сабвуфер

Регулятор фильтра Subsonic есть не на всех усилителях

  • регулятор фильтра Subsonic также располагается на задней крышке сабвуферного усилителя;
  • плоской отвёрткой этот регулятор поворачивается на величину, которая будет примерно на 5 Гц ниже частоты фазоинверторного порта;

Пример: если фазоинвертор работает на частоте 40 Гц, то Subsonic следует устанавливать на 35 Гц. А штатную частоту фазоинвертора можно узнать в инструкции к сабвуферу.

Настройка уровня Gain

Gain — это уровень входной чувствительности сабвуфера. И его тоже необходимо отрегулировать (на некоторых усилителях этот уровень обозначается словом Level).

Как правильно настроить сабвуфер

Регулятор уровня Gain вращается плоской отвёрткой

  • регулятор Gain может располагаться как на задней, так и на передней панели усилителя. Всё зависит от конкретной модели;
  • в ручке регулятора имеется прорезь в виде стрелки, в которую вставляется плоская отвёртка (диапазон регулируемых напряжений обычно варьируется от 0.2 до 5 вольт);
  • сначала регулятор Gain выставляется на минимум, после чего с магнитолы на сабвуфер начинает подаваться музыкальный сигнал с постепенным увеличением громкости. Подаётся он до тех пор, пока не появятся первые искажения звука;
  • как только это произошло, ручка громкости магнитолы поворачивается обратно до появления чистого звука;
  • теперь регулятор Gain с помощью отвёртки поворачивается по часовой стрелке до появления первых искажений;
  • после их появления регулятор откручивается назад не пару делений до появления качественного звука;

Установка акустической фазы

Если фазировка настроена верно, то сабвуфер будет звучать вместе с фронтальными колонками. Если же сабвуфер, по ощущениям водителя, грохочет где-то в районе багажника, значит, акустическую фазу следует отрегулировать.

  • регулятор фазовращателя находится на передней стенке сабвуферного усилителя и обозначается как Acoustic phase;
  • он поворачивается вручную по часовой стрелке до тех пор, пока фаза не «развернётся» под нужным углом и сабвуфер не зазвучит как единое целое с фронтальными динамиками;

Настройка стыка сабвуфера и средних частот

Здесь преследуется следующая задача: максимально точно состыковать по частотам сабвуфер и фронтальные колонки. К примеру, если нижние частоты сабвуфера обрезаны до 60 Гц, а «низ» в колонках выставлен на 100 Гц, то в звучании этих устройств могут возникнуть хорошо различимые на слух провалы. Для их устранения потребуется коррекция фильтра LPF, о которой уже упоминалось.

  • музыка, богатая низкими частотами, подаётся на колонки и усилитель сабвуфера;
  • регулятор фильтра LPF поворачивается отвёрткой вначале на пару делений против часовой стрелки, а если провалы не исчезли — на три деления по часовой стрелке. Обычно этого бывает достаточно для точной стыковки частот колонок и сабвуфера;

Видео: настройка сабвуфера в автомобиле

Итак, для точной настройки сабвуфера автовладельцу придётся больше полагаться на субъективные ощущения, а не на показания приборов. Объяснение этому простое: машины у всех разные, предпочитаемая музыка — тоже разная, да и конструкции сабвуферов могут существенно отличаться

Конструкция автомобильного сабвуфера

Автомобильный сабвуфер состоит из низкочастотного динамика, который имеет резиновый подвес и полипропиленовый диффузор. Такая головка динамика заключена в деревянный корпус, который обычно располагают в багажнике автомобиля. В процессе эксплуатации на динамик приходится существенная нагрузка, поэтому к его материалам предъявляются повышенные требования.

Использование такого сабвуфера в автомобильной аудиосистеме позволяет насытить музыкальную композицию низкими частотами, делает ее чрезвычайно реалистичной, насыщенной и эмоциональной. Неудивительно, что сегодня большинство штатных автомобильных аудиосистем премиум-класса неизменно включает такой сабвуфер, который индивидуально настраивается под используемую акустику и штатную магнитолу. Поговорим о том, как настроить пассивный сабвуфер в машине.

Как правильно настроить сабвуфер

Тестирование и настройка звука в колонках

Если колонки заработали, но звук оставляет желать лучшего, нужно настроить его с помощью стандартных инструментов операционной системы MS Windows. Для того чтобы начать тестирование и настройку звуковых параметров зайдите в панель управления системой, использовав меню Пуск.

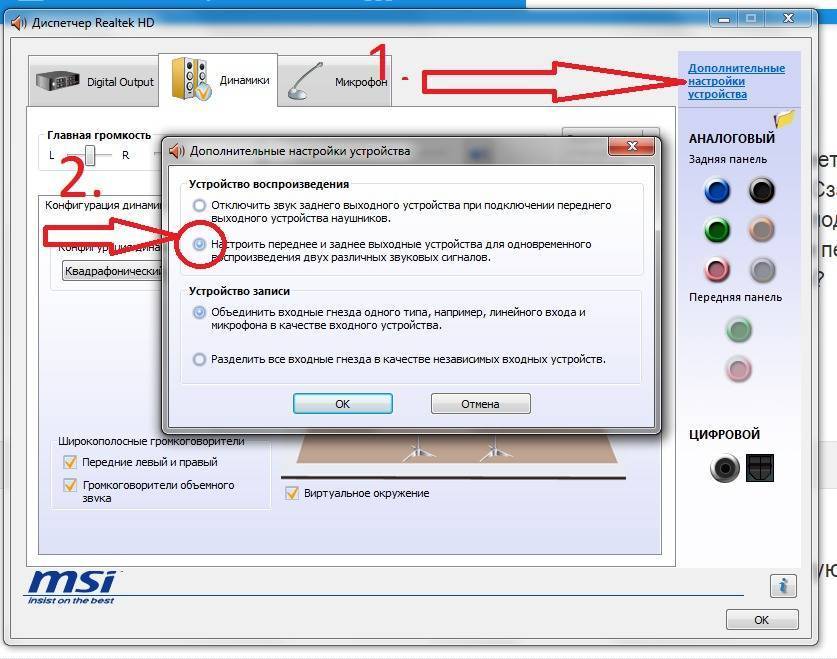

Зайдите в звуковое меню (чтобы ускорить процесс поиска нужной иконки в панели управления воспользуйтесь мгновенным поиском в правом верхнем углу). Выберите из списка установленных звуковых устройств нужные колонки и проверьте в опциях правильно ли установлены драйвера (если нет – переустановите их) и корректно ли они подключены.

Как правильно настроить сабвуфер

Протестируйте звук на разной громкости на предмет излишнего шипения или других перебоев в звучании.

Если в колонки встроен микрофон обязательно проверьте качество записи звука. Это можно сделать с помощью самого обычного диктофона. Если такой программы нет в списке стандартного предустановленного программного обеспечения вашей ОС, можно скачать стороннее ПО. Хорошими аналогами стандартному диктофону есть программы EasyRecorder, RecordMe, StartRecord. Прежде чем запускать программу и записывать что-либо, проверьте включен ли микрофон в параметрах звука (панель управления системойàзвук).

Gain \ Level

Gain (чувствительность)часто путают с громкостью, но это не совсем правильно.

Gain (гейн) — это регулировка входной чувствительности усилителя для согласования с магнитолой. Но не будем забираться в дебри и рассмотрим эту настройку с точки зрения полезной для пользователя.

Иногда значение Вольт (V) указанное на регуляторе может ввести в заблуждение. Дело в том, что чувствительность измеряется в Вольтах. Чем меньше V — тем выше чувствительность — тем громче будет играть динамик и наоборот.

Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:

Настройка гейна на слух (1 способ)

Имея хорошее сабовое звено, не пользуйтесь эквалайзером и различными басовыми улучшайзерами, забудьте про bassboost на усилителе — поэтому перед настройкой гейна проверьте чтобы все это было отключено!

Установите регулятор на минимум и включите музыку, которую вы обычно слушаете. Прибавляйте громкость магнитолы на 3/4 от максимума, услышав искажения в звучании саба раньше — остановитесь и убавьте громкость на пару делений. Переходите к усилителю. Попросите помощника медленно прибавлять регулятор гейна до появления новых искажений, а услышав их, остановите вращение и убавьте на 10 %.

Популярные статьи  Ошибка P0087: падение давления в топливной магистрали

Настройка гейна на слух (2 способ)

Если вы не доверяете своему слуху и боитесь во время не услышать изменения, тогда воспользуйтесь более точным способом — с помощью синусов.

Если вы настраиваете сабвуфер, то используйте 40 Гц, в случае если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, тогда берите 50 Гц, (). Для настройки гейна для усилителя мидбаса возьмите 315 Гц.

Синус или тон (в нашем случае) — тоновый сигнал определенной частоты, изменения в звучании которого вы легко услышите

Установите гейн на минимум, включите ваш синус и прибавляйте громкость магнитолы. При изменении звучания тонового сигнала остановитесь и убавьте на пару делений (выставьте ограничение максимальной громкости на это значение, если в вашей магнитоле есть такая функция). Переходите к усилителю. Аналогично первому способу прибавляйте гейн. При изменении звучания остановитесь и убавьте на 10%.

Настройка гейна с помощью мультиметра или осциллографа

Настройка уровня гейна с помощью приборов является грамотным и точным согласованием. При этом не напрягается ни динамик ни ваши уши. Подробно о такой настройке показано в видео на нашем Ютуб канале:

Обратите внимание, что при настройке с помощью мультиметра вы должны быть уверены в мощности, заявленной производителем усилителя

Подбираем провода самостоятельно

Лучший вариант – собрать комплект самостоятельно, выбирая медные провода с учётом мощности аудиосистемы.

Силовые провода

Самая значимая составляющая. Их неправильный выбор повлияет не только на качество звука, но может вывести из строя все компоненты аудиосистемы.

Итак, зная мощность системы и длину провода, мы определим необходимое сечение. Для выбора сечения воспользуйтесь таблицей, расположенной ниже (расчёт приведён только для медных проводов).

Совет от CarAudioInfo. В магазинах автоакустики много силовых проводов известных брендов. Они хороши всем, кроме цены. В качестве альтернативы можно использовать промышленные провода. Чаще всего в инсталляциях встречаются КГ и ПВ провода. Они не такие гибкие, как брендовые, но стоят на порядок дешевле. Найти их можно в магазинах «Электрика» и «Всё для сварки».

Межблочный «тюльпан» и управляющий провод

Задача межблочного провода – передать начальный сигнал от головного устройства к усилителю. Этот сигнал уязвим к помехам, а автомобиль имеет большое количество электрического оборудования. Если мы установим «тюльпаны», предназначенные для дома, или бюджетные автомобильные, велика вероятность, что при работе сабвуфера возникнут посторонние шумы.

При выборе советуем отдавать предпочтение известным брендам

Обращайте внимание на состав – в бюджетном сегменте не у всех есть медь, производитель указывает это на упаковке. Обратите внимание на сами коннекторы

Лучше выбирать металлические и экранированные провода – это сделает соединение более крепким и защитит сигнал от помех.

Следующее – наличие управляющего провода. Идёт вместе с «тюльпанами»? Отлично! Если же его нет – не проблема, приобретаем любой одножильный провод сечением 0.75-1.5 квадрата, длиной 5 м.

Колба с предохранителем

Предохранитель – это перемычка, которая устанавливается в разрез силового провода, как можно ближе к источнику питания. Его задача – обесточить провод в случае замыкания или большой нагрузки, защитив систему и автомобиль от возгорания.

Для удобства монтажа и защиты от грязи используют колбу, в неё устанавливается предохранитель. Колбы и предохранители для сабвуфера бывают разной формы – AGU, ANL и miniANL.

  • AGU – Устаревший формат, но всё ещё часто встречается. Позволяет подключить провод сечением от 8 до 25 мм2. Мы не рекомендуем его использовать, так как слабое соединение колбы и предохранителя приводит к потерям питания.
  • miniANL – Пришедший на замену AGU. Не имеет недостатков, используется для проводов сечением от 8 до 25 мм2.
  • ANL – Увеличенная версия miniANL. Предназначен для проводов большего сечения – от 25 до 50 мм2.

Вам уже известны сечение силового провода и длина. Следующая задача – подобрать правильный номинал предохранителя. Для этого воспользуйтесь таблицей, приведённой ниже.

Клеммы кольцевые и вилочные

Для плотного крепления провода к аккумулятору и кузову автомобиля используются кольцевые клеммы. С другой стороны провод подключается к усилителю напрямую или через клеммы «вилочки», в зависимости от его конструкции.

Акустический провод

Последнее, что нам понадобится – акустический провод, по которому будет проходить усиленный сигнал от усилителя к сабвуферу. Процесс выбора зависит от длины провода в основном это 1-2 метра и мощности усилителя. В этом случае можете использовать брендовые акустические провода. Обычно усилитель крепят на спинку сидений или на короб сабвуфера.

Дополнительные компоненты

Если система состоит из двух усилителей, для удобства подключения понадобится дистрибьютор – устройство, которое позволит распределить силовой провод на два или более источника.

Полиэстровый рукав (по-другому – оплётка змеиная кожа). Его задача – дополнительная защита провода от механических повреждений. Кроме того, он добавляет эстетики и в подкапотное пространство, что особенно актуально при использовании промышленных проводов.

https://youtube.com/watch?v=HIZQNv3OSgM
