Как правильно подключить магнитолу в машине

Содержание

Подключение через адаптер/зарядку

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Как правильно подключить магнитолу в машине

Для работы автомагнитолы требует 12 В и 5-6 А

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Если данные взять неоткуда, можно ориентироваться на «средние». Обычно автомагнитола в штатном рабочем режиме потребляет 5 А. При максимальной нагрузке, может быть, потребление 10 А. Но при таком подключении, максимум из неё не выжмешь. Итак, ищем сетевой адаптер или зарядное устройство, которое выдаёт 12 В и 5–6 А.

Как правильно подключить магнитолу в машине

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять-десять минут автомагнитола будет работать от сети 220

Большая часть порядка подключения автомагнитолы дома изложена выше. Опишем только непосредственные действия.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять — десять минут автомагнитола будет работать от сети 220

  • Отрезаем штекер. Часть, которую вставляем в технику от зарядки/переходника/адаптера/блока питания.
  • Разделяем проводники, стараясь не повредить изоляцию.
  • Мультиметром определяем плюс и минус. Часто можно встретить в кабеле центральный провод и оплётку. Здесь всё просто оплётка — это минус.
  • Их цепляем на входы питания автомагнитолы.
  • Включаем в сеть 220 вольт и проверяем, как работает.

Если не хочется отрезать штекер, то можно просто на некотором расстоянии зачистить провода и сделать выводы. Но после проверки лучше соединения заизолировать.

Ещё один вариант, ничего не отрезать и не зачищать. Можно просто подключить провода к штекеру. В центральное отверстие втыкается провод «+», а минус — это внешний контакт.

Разновидности колонок для авто

Любые предназначенные для эксплуатации в салоне автомобиля колонки принадлежат к одному из перечисленных ниже типов:

  • широкополосные — такими АС производители обычно оснащают свои автомобили на заводе;
  • коаксиальные (соосные);
  • компонентные.

Единственный динамик широкополосной колонки воспроизводит весь спектр звуковых частот. Это самое дешёвое решение, обычно используемое в штатных аудиосистемах.

Как правильно подключить магнитолу в машине
Единственный динамик широкополосной колонки способен воспроизвести широкий спектр звуковых частот

Качество звучания повысится, если разделить звуковой спектр на несколько полос и доверить воспроизведение каждой из них отдельному излучателю.

Как правильно подключить магнитолу в машине
В коаксиальной колонке в едином корпусе установлены несколько звуковых излучателей, что заметно улучшает качество звука

В коаксиальной колонке в едином корпусе, обычно на одной оси, установлены несколько (2–5, чаще 3) излучателей вместе с фильтрами, выделяющими оптимальные для каждой головки звуковые частоты.

Как правильно подключить магнитолу в машине
Колонки компонентной системы разнесены в пространстве автомобиля

Компонентные акустические системы обладают наиболее широкими возможностями качественного воспроизведения. В них, как и в коаксиальных колонках, звуковой сигнал воспроизводится несколькими излучателями, но каждый выполнен в виде отдельного динамика.

Пищалками или твитерами называют высокочастотные динамики, задача которых воспроизведение частот верхней полосы звукового спектра. Обычные пищалки плоские или немного выпуклые. Рупорные твитеры чуть больше обычных, так как оснащены формирующим чёткую диаграмму направленности элементом — рупором.

Как правильно подключить магнитолу в машине
Пищалками или твитерами называют высокочастотные динамики

Для выделения полос в компонентных системах используются кроссоверы, изготовленные в виде отдельных блоков разделительные фильтры звуковых частот.

Как правильно подключить магнитолу в машине
Кроссоверы могут иметь от одной до четырёх ступеней: чем их больше, тем лучше качество звука

Компонентные звуковые системы наиболее сложны для монтажа. Однако разнесение динамиков в пространстве обеспечивает наивысшее качество и объёмность звучания.

Ищем звук в автомагнитоле

С питанием разобрались. Осталось уточнить, что практически во всех моделях автомагнитол есть красный провод, который отвечает за спящий режим устройства. Такая функция нам не нужна, поэтому соединяем красный провод АСС с плюсовым проводом напрямую. Осталось добиться звучания:

Динамиков должно быть столько, сколько необходимо подключить к штатной магнитоле, причём каждый из них должен иметь именно то сопротивление, которое указано в спецификации к устройству или на корпусе.
Устанавливаем магнитолу на минимальную громкость, только после этого подключаем динамики. В том случае, когда громкость не регулируется физической ручкой (сенсор или ДУ), сначала включаем устройство без динамиков, убираем громкость до нуля, после этого только включаем динамики.
Если не устали слушать в машине радио, продолжить можно и дома

Для этого надо подключить к разъему антенны кусок провода длиной 1,5-2 м.
Первое включение — самое важное. Плавно выводим громкость и внимательно следим за поведением магнитолы

Если она начинает хрипеть или помигивать дисплеем, значит либо недостаточно мощности, либо её переизбыток. Также при этом стоит посматривать первое время на БП, он может перегреваться, если его мощность недостаточна для магнитолы.

Собственно, осталось развести провода по комнате или по гаражу, закрепить динамики или колонки и наслаждаться любимой музыкой. Удачной всем работы!

Выбор автомагнитолы

Так как по умолчанию для создания самодельной акустической системы мы будем использовать валявшееся без дела устройство, то нам подойдет любая автомагнитола. Но эта «любая» должна всё-таки обладать минимальным набором функций:

  • Как минимум двухканальный выход мощностью в 40 Вт каждый;
  • Тюнер;
  • Проигрыватель CD/DVD/MP3 дисков;
  • USB – разъём для чтения информации с «флешок».

Помимо этого, следует обратить своё внимание на саму звуковую плату устройства. Некоторые магнитолы по чистоте и качеству звучания могут даже превосходить большую часть современных музыкальных центров

И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона. Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками.

Это интересно: Как снять аккумулятор с машины правильно (видео)

Неправильное подключение, к чему приводят ошибки при подключении автомагнитолы

Как правильно подключить магнитолу в машине

Неправильная установка или подключение автомагнитолы способно вызвать следующие проблемы:

  1. При выключении питания настройки автомагнитолы теряются.
  2. Если слушать музыку на высокой громкости, возникают значительные искажения звукового сигнала, магнитола начинает «заикаться» или самопроизвольно выключается.
  3. При стоянке магнитола потребляет большое количество электроэнергии, в результате чего аккумуляторная батарея все время разряжается, а при длительной стоянке автомобиля есть риск и вовсе не запустить мотор.

Как правильно подключить магнитолу в машине

Все перечисленные выше проблемы в 90 процентов случаев возникают в результате неправильного подключения. Помните, что неправильное подключение автомагнитолы способно привести не только к вышеперечисленным неприятностям, а и к пожару в машине.

Возможные проблемы и как их решить

Во время использования магнитолы могут возникать проблемы, вызванные ошибками при подключении. Например, устройство не будет включаться из-за неправильного подсоединения цепей питания. При наличии предохранителя он перегорит в случае, если произошло короткое замыкание из-за небрежного обращения или подсоединения проводов питания к выводам колонок или сервисных устройств.

Чтобы решить эту проблему, следует выключить магнитолу, снять ее, осмотреть проводку и проверить подсоединение по цветам проводов. Затем подключенные неверно провода отсоединяются и вновь подключаются в соответствии с их назначением.

Если после включения устройства отсутствует звук, то следует поставить регулятор громкости в положение, отличающееся от нуля. Если магнитола внезапно отключается или высвечивается на дисплее сообщение об ошибке, то имеется утечка или короткое замыкание в акустической проводке. Чтобы справиться с этой проблемой, проверяется целостность изоляции и расположение проводов. Поврежденные кабели заменяются и отводятся от горячих и острых предметов.

Схема подключения с помощью замка зажигания

В стандартной инструкции излагается метод подключения при помощи замка зажигания. По умолчанию подобный способ считается самым безопасным и одним из самых экономичных. Включение магнитолы будет происходить исключительно после поворота ключа в замке зажигания, не разряжая, таким образом, аккумулятор.

Для реализации необходимо подключить провод +12В напрямую к плюсовой клемме, второй положительный провод, который регулирует включение устройства, вывести к замку зажигания. GND должен быть подключен к массе авто.

После такой установки пользоваться магнитолой возможно лишь при включенной электронике или заведенном двигателе, что некоторые автомобилисты считают недостатком. Однако при длительной стоянке можно быть уверенным в сохранении заряда АКБ.

Варианты подключения

Питание на проигрыватель подается с помощью 3 проводов: 2 силовых 12В провода с разной полярностью (желтый и черный) и ACC. Контакт +В бесперебойно подает напряжение на присоединенное оборудование, что позволяет сохранять настройки даже после его выключения.

Как правильно подключить магнитолу в машине

На неправильную установку через прикуриватель или замок зажигания (подключение полностью к данному элементу) указывает следующее:

  • автомобильный аккумулятор за 2 дня полностью разряжается;
  • подсветка на дисплее магнитолы непроизвольно мигает;
  • проигрыватель полностью отключается при усилении мощности.

В случае возникновения неполадок контакт ACC на магнитоле следует оставить на замке зажигания, а остальные провода соединить с другими элементами.

Вариант №1

В этом случае желтый провод +В посредством нового предохранителя на 10 А подключается к контакту, идущему от аккумулятора к блоку предохранителей, и размещается в произвольном месте. Красный провод ACC от магнитолы сцепляется с замком зажигания, чтобы спровоцировать подачу тока на проигрыватель поворотом ключа, а оставшийся провод с отрицательной полярностью (GND) подключается на минусовую клемму АКБ.

Как правильно подключить магнитолу в машине

Такой вариант установки исключает возможность ручного включения магнитолы, поэтому при заглушенном двигателе слушать музыку нельзя.

Вариант №2

Чтобы независимо от работы двигателя пользоваться проигрывателем, предыдущую схему совершенствуют диодами, выдерживающими напряжение в 15 В (не более 0,1 А), и использованием синего REM-провода, который подключают к контакту ACC. Диоды врезаются в ACC и REM таким образом, чтобы создать круговую цепь питания для устройства. При подаче напряжения на синий провод ограничивающий элемент должен возвращать его обратно на контакт ACC, разрывая цепь между замком зажигания и REM.

Как правильно подключить магнитолу в машине

При корректном подключении магнитолу можно будет запускать вручную после поворота ключа. Для экономии ресурса АКБ рекомендуется извлекать ключ из замка зажигания после отключения проигрывателя.

Вариант №3

Эта схема не подразумевает использование REM-контакта, но понадобится пятиконтактное реле, к которому подключают все имеющиеся провода, кроме силового GND — он по-прежнему крепится на минусовой контакт аккумулятора или к кузову. Вариант работает следующим образом: поворот ключа провоцирует подачу тока от АСС-замка зажигания на контакт обмотки реле, подключающегося к положительному контакту (желтый провод), для автономной работы и подпитки ACC.

Как правильно подключить магнитолу в машине

Диоды будут ограничивать ход тока, не позволяя ему возвращаться к замку зажигания, поэтому оборудование сможет работать независимо от положения ключа.

Второй контакт обмотки подключают к минусовому разъему для блокировки двигателя в блоке сигнализации.

Это позволит разрывать цепь питания при включении охранной системы и активировать подачу напряжения к магнитоле поворотом ключа. Такой вариант исключает возможность случайного оставления проигрывателя включенным и бережет ресурс аккумулятора.

Как установить автомагнитолу

Установка автомагнитолы чаще всего осуществляется в штатное место на передней панели автомобиля. В противном случае установка магнитолы выполняется с помощью специального крепления, которое можно сделать самому. Поскольку магнитолы 1 DIN наиболее распространены, посадочные места имеют высоту, подходящую для установки этих устройств. Под типоразмер 2 DIN потребуется дополнительная доработка приборной панели, чтобы установить в машину проигрыватель.

Следует проверить комплектацию устройства перед тем, как установить автомагнитолу, чтобы убедиться в наличии всех необходимых деталей. Установка штатной магнитолы производится с помощью специальной рамки, которая прилагается к устройству. Она используется для фиксации магнитолы в автомобиле. Вначале вынимается короб для мелких вещей, который стоит на штатном месте для монтажа. Затем вставляется метал лическая рамка.

Следующий этап установки автомагнитолы своими руками — это закрепление на посадочном месте. На задней стенке некоторых устройств имеется отверстие с резьбой. В него вкручивается шпилька, с помощью которой можно дополнительно закрепить проигрыватель. Для этого следует с обратной стороны приборной панели прикрепить специальную планку.

Чтобы установить нештатную магнитолу, потребуется проверить, какое крепление используется и подходит ли оно под посадочное место. Если на боковых стенках устройства есть отверстия с резьбой, то установка магнитолы на автомобиль осуществляется путем прикручивания к приборной панели болтами.

переходник, штекер, для автомагнитолы, автоантенны, кабель

Бывает так, что длины антенного кабеля может недоставать для подключения к автомагнитоле. Удлинитель автомобильной антенны поможет решить эту проблему.

Виды и предназначение

Антенный удлинитель для магнитолы — это устройство, состоящее из гнезда, радиочастотного экранированного коаксиального провода и штекера. Это изделие используется, когда необходимо подключить автомобильную радиоантенну с коротким шнуром, установленную на крыше или в задней части транспортного средства.

Как правильно подключить магнитолу в машине

Самый распространенный штекер, применяемый в антенных автомобильных удлинителях — JASO (DIN).

При изготовлении применяется коаксиальный радиочастотный кабель разной толщины с волновым сопротивлением 75 Ом. Он обладает необходимой проводимостью и помехоустойчивостью.

Как правильно подключить магнитолу в машине

Если штекер автоантенны не подходит к гнезду, установленному в магнитоле, то применяются переходники и адаптеры. Благодаря этим изделиям можно подсоединить стандартную антенну с вилкой DIN к фирменному головному устройству с нестандартным коннектором. Переходник представляет собой цельное изделие, в состав которого входит радиочастотное гнездо и штекер прямой или угловой формы. Адаптер автомобильной антенны состоит из тех же деталей, что и переходник, которые соединены между собой кабелем меньшей длины, чем у удлинителя.

Как выбрать

При выборе удлинителя следует ориентироваться на расположение автомобильной антенны. Если она установлена в задней части машины, то приобретается изделие с длинным кабелем. При расположении антенны в передней части транспортного средства можно выбрать более короткий удлинитель. Кабель должен быть не длиннее 5 м, иначе качество приема на магнитоле ухудшится из-за затухания.

Как правильно подключить магнитолу в машине

Следует обращать внимание на толщину высокочастотного кабеля. Чем она больше, тем лучше качество и помехоустойчивость изделия. Более толстый кабель обладает еще и пониженным уровнем потерь

Не следует использовать изделия с двухпроводным неэкранированным шнуром, поскольку они будут обладать большим затуханием и сильно воспринимать любые радиопомехи, которые будут проявляться при работе автомагнитолы

Более толстый кабель обладает еще и пониженным уровнем потерь. Не следует использовать изделия с двухпроводным неэкранированным шнуром, поскольку они будут обладать большим затуханием и сильно воспринимать любые радиопомехи, которые будут проявляться при работе автомагнитолы.

Как правильно подключить магнитолу в машине

При выборе переходника или адаптера нужно ориентироваться на тип гнезда, установленного в автомобильном радиоприемнике, и форму коннектора на антенне. Если есть возможность, то следует снять ресивер с машины, чтобы облегчить подбор аксессуара. Это даст возможность приобрести тот переходник, который подойдет к штатной автомобильной магнитоле.

Как подключить

Подключение и установка антенного удлинителя или адаптера к автомобильной магнитоле сводится к нескольким шагам:

  1. Плотно вставляется штекер автомобильной антенны в гнездо удлинителя.
  2. Вилка вставляется в разъем на магнитоле.
  3. Изделие прокладывается по полу кузова транспортного средства.
  4. Закрепление удлинителя осуществляется с помощью клейкой ленты или кабельных стяжек.
  5. Излишки кабеля сворачиваются в кольцо и скрепляются стяжкой.

При подключении удлинителя следует прокладывать его таким образом, чтобы он не подвергался воздействию масел, бензина, горячих деталей. Не допускаются также избыточные изгибы и перегибы, чтобы не повредилась наружная изоляция кабеля и не произошло замыкание экранной оплетки на кузов автомобиля. Еще одно правило, которому надо следовать при подключении антенного удлинителя: он не должен прокладываться рядом со жгутами питания и управления двигателя во избежание появления помех. Кабель изделия следует прятать под обшивкой пола.

Популярные статьи  Как напрямую замкнуть стартер автомобиля: доступные способы

Способы подключения

Наиболее оптимальным способом является подключение магнитолы напрямую к АКБ, что позволяет снизить падение напряжения и защищает цепи питания при помощи встроенного предохранителя. Но минусом становится ускоренный разряд батареи, который происходит даже при выключенном головном устройстве.

Как правильно подключить магнитолу в машине

В стандартном разъеме к магнитоле размещены 3 кабеля, отвечающих за подачу питания, цвета изоляции унифицированы для всех производителей. Красный и желтый провода, соединенные от аккумулятора вместе, дают возможность прослушивания музыки без включения зажигания. Черный провод подключается к точке, обеспечивающей подачу отрицательного питания. На кузовах автомобилей приварены специальные болты, которые используются для коммутации минусовых кабелей электрического оборудования.

Подаем плюс на магнитолу

Перед тем, как подсоединить кабель к клемме батареи, следует установить наконечник, который обеспечит надежный контакт в месте стыка. Наконечник крепится к клемме аккумулятора при помощи штатного болта. На кабеле устанавливается предохранитель, рассчитанный на ток 10-16 А, элемент размещается на удалении 200-250 мм от источника напряжения. Затем провод проходит через моторный отсек, а затем пропускается в салон автомобиля через штатный канал, предназначенный для жгутов электропроводки или сигнализации.

Как правильно подключить магнитолу в машине

Если дополнительный кабель собирается из нескольких частей, то элементы соединяют клеммами, которые сверху закрыты изолятором.

Следует исключить контакт кабелей о горячие или подвижные элементы конструкции автомобиля. Выведенный в салон кабель оснащается металлическим штекером, который используется для подсоединения электропроводки магнитолы.

Через зажигание

Магнитола, чтобы не сажала аккумулятор, подключается через замок зажигания. При отключенном зажигании использовать головное устройство невозможно. Для коммутации используется питающий провод, защищенный изоляцией красного цвета. Дополнительный кабель желтого цвета выводится напрямую к клемме аккумулятора.

Как правильно подключить магнитолу в машине

Если скроссировать оба провода в единую цепь, задействованную через замок, то каждый раз после выключения зажигания будут сбрасываться настройки.

Через кнопку

Использование отдельного переключателя для прерывания питания автомобильной магнитолы используется на транспортных средствах, оснащенных замком зажигания без позиции АСС. Идущий от головного устройства силовой провод с красной оболочкой припаивается к одному из выводов кнопки, другая клемма оснащается кабелем, идущим к батарее.

Как правильно подключить магнитолу в машине

Кнопочный переключатель размещается на панели приборов или центральной консоли. Для начала работы с проигрывателем требуется нажать на селектор, ключ вставлять в гнездо замка зажигания не требуется.

Читать дальше: Во сколько выезжает первый

К габаритам

В этом случае кабель с желтой изоляцией выводится к положительной клемме аккумулятора, а красный плюсовой жгут подключается к цепи габаритного освещения. Ближайшим местом для коммутации является лампа подсветки дополнительной розетки или перчаточного ящика.

Как правильно подключить магнитолу в машине

При активации внешнего освещения напряжение подается и к магнитоле, но при погашенном свете включить оборудование не удастся. Преимуществом методики является возможность прослушивания радио без включения зажигания, но лампы габаритных огней дополнительно разряжают батарею.

Как заменить магнитолу в машине

Чтобы установить и подключить автомагнитолу будут необходимы такие инструменты и умения:

  • набор отверток;
  • качественные пассатижи;
  • измерительный мультиметр;
  • немного изоленты;
  • большая аккуратность при снятии мелких деталей панели и установке автомагнитолы.

Когда осуществляется замена устаревшей магнитолы на более новую, то особых проблем возникнуть не должно. Аудиоколонки уже находятся на своих местах, а провода проложены и подсоединены. Автолюбителю необходимо лишь проверить целостность проводки, подсоединение колонок и поменять автомагнитолу на панели машины.

Когда выполняется замена, то часто возникают небольшие трудности при подсоединении нового изделия, потому что разъемы автомагнитол бывают различные. В этом случае необходимо приобрести специализированный разъем. В данное время на рынке можно найти разные виды разъемов, поэтому автомобилисты быстро разрешат эту проблему. Довольно часто приобрести специальный адаптер можно в том месте, где была куплена сама магнитола. Бывают случаи, что разъем идет в комплекте с автомагнитолой. После подключения аудиосистему необходимо проверить и сделать первое включение.

Для установки магнитолы своими руками нужно тщательно подготовиться. Сначала стоит проложить электрическую проводку, которая обязана быть изготовлена специально для аудиосигналов из качественной меди сечением около 4 миллиметров. Динамики ставятся в необходимые места, которые предусмотрены заводскими рекомендациями. Когда подобных мест нет, то нужно сделать сквозные отверстия под колонки своими руками. Далее производится установка магнитолы в панель машины и ее подсоединение.

Как подключить магнитолу, если нет ACC провода?

Если АСС провода нет, а магнитолу подключить необходимо, можно предпринять один шаг: силовой провод соединить с АСС, что позволит пользоваться магнитолой без АСС провода, но в тоже время ГУ будет намного быстрее разряжать аккумулятор. Даже неработающая магнитола будет потреблять в разы больше энергии нежели при подключении с АСС проводом.

Внимание. При подключении ГУ в первый раз будьте предельно внимательны при соединении проводов и особое внимание стоит обратить на правильное соединение контактов. Любая ошибка, будь то плохая скрутка, короткое замыкание или неправильно соединенные контакты могут вывести из строя ваше устройство

Любая ошибка, будь то плохая скрутка, короткое замыкание или неправильно соединенные контакты могут вывести из строя ваше устройство.

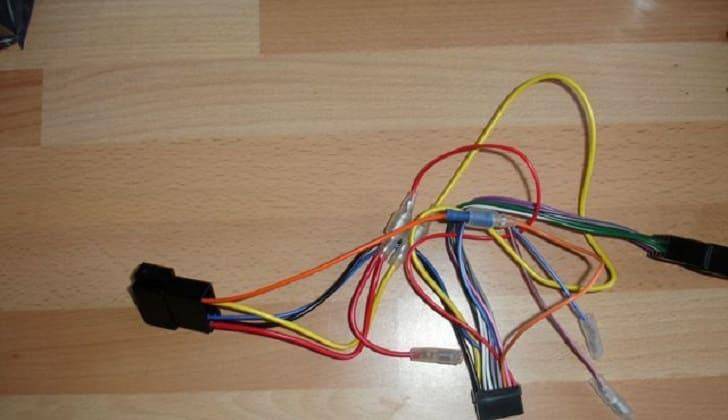

Стандартная схема подключения

Как правильно подключить магнитолу в машине

За питание устройства отвечают три главных провода. Производители помечают их цветом и маркировкой. Необходимо уточнять в руководстве по подключению назначение каждого провода, поскольку даже у одного изготовителя на разных продуктах может отличаться маркировка. Стандартом принято считать:

  • +12В (желтый) – провод основного источника питания магнитолы. Служит в первую очередь для основного усилителя и сохраняет настройки устройства. Желательно, чтобы его длина была менее 30 см для подключения через предохранитель к аккумулятору. Напряжение на него должно поступать постоянно.
  • АСС (красный) – отвечает за включение автомагнитолыот поворота замка зажигания. Главная задача – предотвратить быструю разрядку АКБ. Обозначения АСС служит для аксессуаров, поскольку коммутируется после поворота ключа и обеспечивает работу обогревателя и магнитолы.
  • GND (черный) – минусовой провод, который, в идеале, подключают к отрицательной клемме аккумулятора. Во многих случаях контакт провода зачищают и подсоединяют непосредственно к кузову авто.
  • ANT (белый) – провод управления антенной.
  • ILL – подсветка магнитолы, подключается к габаритам.
  • Остальные провода служат для подключения динамиков или специфических функций.

Как запитать автомагнитолу(12В) от сети 220В?

У вас ведь по-любому завалялась старая магнитола где-нибудь в гараже? Почему бы не сделать музыку в гараж? Да, вопрос решается с помощью небольшого автомобильного аккумулятора.

Но его работа ограничена по времени, да и заряжать его каждый раз — ну уж извините. Думаю, задача ясна и понятна. По моим замерам среднее значение — это 1,,5 Ампера, а при глубоком басе и все 5 Ампер.

Все зависит от того, как вы выставите эквалайзер на магнитоле. Итак, схему в студию! Но… подождите-ка. Ну да, это и есть та самая схема ;-. Просто здесь есть свои нюансы. Главным козырем в этой схемы является регулятор стабилизатор LM или LM В чем же фишка этих стабилизаторов? И почему мы заменили старую добрую LM? Я знаю, что вы все лентяи, так что я за вас уже постарался и нашел их главные параметры:.

LM — может выдать силу тока в нагрузку, и при этом не колыхнуть ярким пламенем, где то 1,5 Ампера. Не… это маловато. LM — может выдать в нагрузку силу тока в 3 Ампера. Ммм, уже лучше. Ну это уже реально мощная штука!

Но опять же есть одно но: все стабилизаторы должны устанавливаться на радиатор, иначе они сдохнут от перегрева. В даташите пишут, что они защищены от короткого замыкания и перегрева, но я что-то все равно не доверяю этим защитам. Если уж коротнет при силе тока в 5 Ампер, микросхема улетит на тот свет к горелым транзисторам. Если все-таки душит жаба, то можно собрать из мощных диодов, которые все равно придется покупать, что обойдется дороже.

Популярные статьи  Как поменять масло в АКПП Санг Енг Актион

Настало время проверить все это дело на практике. Думаю, вы сами понимаете, что блоки питания я собирал из подручных материалов. Первым делом я нашел будущую заготовку под плату и выдрал оттуда все лишние радиодетали. Очень кстати оказались четыре диода , те что слева внизу, два конденсатора приличной емкости и радиатор вверху справа.

Как раз, то что нам надо! Итак диоды КДА. Можно любые другие, лишь бы выдерживали проходящую через них силу тока. Плату я переделывать не стал и оставил эти диоды. Два конденсатора. Один на мкФ, а другой на мкФ. В принципе, чем больше по емкости конденсатор после диодного моста, тем лучше. Смотрим, чтобы напряжение на конденсаторах не превышало напряжение, которое на них написано.

В моем случае я взял конденсаторы, которые могут спокойно работать в цепях до 50 Вольт. Не вздумайте ставить туда трансформатор от ваших радиоприемников, китайских игрушек и прочей мелкой аппаратуры. Короче говоря, чем больше трансформатор по габаритам, тем лучше. У нас на работе куча этих трансформаторов, поэтому, вопрос с подбором нужного трансформатора сразу отошел в сторону:.

Первым делом смотрим на паспортные данные трансформатора. Итак, тут все элементарно и просто. Там, где больше всего витков и есть первичная обмотка. Далее подключаем эту первичную обмотку к сети Вольт и замеряем напряжение на вторичных обмотках. Смотрим, где есть напряжение, которое нас устроит ну то есть от 15 и до 25 Вольт. Трансформатор подобрали. Теперь осталось подобрать микросхему. Так как этот блок питания я делал на небольшие колонки, значит, магнитола будет кушать мало силы тока.

Поэтому, будем использовать стабилизатор LM Тщательно подготовим ему место. Для этого берем мелкозернистую шкурку нулевку и зачищаем место для нашего стабилизатора.

Зажимаем ее на радиатор. На этом самый трудный процесс закончен ;-. Потом берем в руки паяльник и навесным монтажом спаиваем схему. После получения нужного напряжения на выходе схемы с помощью переменного резистора, я паял туда постоянный резистор.

На выходе получилось где-то 13,7 Вольт. Думаю, этого вполне хватит, чтобы раскачать пару небольших колонок. Давайте попробуем зажечь лампу на 12 Вольт. Подаем на нее напряжение и вуаля! Ну все, цепляем магнитолу к блоку питания. Разумеется, вы уже не будете раскачивать маленькие колонки, а следовательно, нужен мощный блок питания.

Напряжение лучше все-таки выставлять в пределах 14 вольт, так как при громкой музыке оно будет проседать. Все, конечно же, зависит от трансформатора и от басовых колонок. Я сделал таких 4 блока питания. А не проще ли было использовать простой выпрямитель, с которым заряжают аккумуляторы? В динамиках будет слышен фон. Фон — это посторонний звук, который мешает звучанию.

В настоящее время уже ничего не надо придумывать. Достаточно купить готовый модуль и на его базе собрать блок питания для магнитолы. Глянуть и купить можно по этой ссылке. Блок питания для автомагнитолы.

Неправильное подключение к аккумулятору

Есть парочка возможных подключений, пользующихся популярностью, но являющихся неправильными. Привлекают простотой и быстротой исполнения. Однако хочется предостеречь от их использования.

Соединить красный и жёлтый провод на магнитоле

Чтобы не наделать ошибок, надо знать, как делать не стоит. Часто в отечественных машинах автомагнитолу подключают только к аккумулятору. На оба входных разъёма подают 12 вольт от аккумулятора. Это самый простой способ заставить радио работать без зажигания, но он неидеален.

Неверная схема подключения к аккумулятору

Такой способ на работоспособности магнитолы не отражается. Но, если вы её выключили кнопкой, всё равно будет потребляться ток. Питание есть до тех пор, пока аккумулятор машины жив и устройство всегда «в работе».

Минусы очевидны — более быстрый разряд аккумулятора, если он старый. Однако при хорошем аккумуляторе разрядка его до минимума займёт недели.

Такой способ хорош, когда нужно быстро проверить работоспособность магнитолы. Подав минус на чёрный провод и замкнув между собой жёлтый и красный, при нажатии кнопки включения она должна включиться. Проверить звук можно подключив любой исправный динамик к проводам от усилителя, например, фиолетовый и фиолетовый с чёрным.

От прикуривателя

Так как магнитола находится рядом с прикуривателем, возникает соблазн пода́ть питание от него. Это проще, не надо искать контакты, разъёмы. Но делать так не стоит. При работе от прикуривателя радио работает с помехами.

Второй минус такой схемы — «неправильное» звучание. Если колонки мощные, не надо обладать особым музыкальным слухом, чтобы уловить разницу. Она прямо «бьёт» по ушам.

Распиновка стандартного евроразъема

Евроразъем — стандартный штекер для многих современных устройств. На машину устанавливается ИСО-вилка, благодаря которой становится возможным подключение любой модели магнитолы с соответствующим коннектором.

Стандарты 1DIN и 2DIN

Разница между стандартами заключается в размерах устройств: 2-диновый аппарат в 2 раза выше, чем 1-диновый.

Наиболее распространенными являются 1-DIN-магнитолы, т.к. монтаж более высоких устройств из-за отсутствия на передней панели машины посадочного места соответствующих размеров возможен не в любом автомобиле.

Разделяют 2 вида магнитол:

  1. С фирменным разъемом. Необходимо выбрать изделие, распиновка которого подходит под нужное авто.
  2. С универсальным коннектором. Устройство подключается напрямую к гнезду ИСО, предусмотренному в автомобиле.

Распиновку проводят по стандарту ISO 10487.

Верхний силовой разъем А

Разъем служит коннектором между источниками и потребителями электричества бортовой сети.

Штекеры 1, 2, 3, 6 редко бывают задействованы в схемах магнитол нижнего и среднего ценового сегмента. Элементы применяют при подключениях дополнительных опций в более качественных моделях проигрывателей. Цветовое решение проводов может быть разным.

Следует разобраться в предназначении контактов:

  1. ANT. Используется при наличии выдвижной антенны.
  2. Remote. Предназначен для подключения внешних усилителей. Благодаря ему можно увеличить количество монтируемых динамиков, что необходимо в салонах крупных автомобилей.
  3. Illumination. Регулирует яркость экрана проигрывателя (чем выше скорость движения, тем менее интенсивна подсветка, чтобы не отвлекать водителя).
  4. Mute. Регулирует звук устройства.
  5. А4. Включает и выключает аудиосистему.

Такая схема подключения позволяет защитить аккумулятор от разряда, т.к. включение системы возможно только при повороте ключа зажигания, в то время как каскады акустики потребляют электроэнергию даже в отключенном состоянии.

Распиновка ISO-разъема магнитолы (европейского) выглядит так:

  1. Коннектор А5 (синий) предназначен для антенны. При превышении допустимого значения силы тока (300 мкА) могут поломаться как усилительные каскады, так и все головное устройство.
  2. Провод А7 (красный) предназначен для питания головного устройства. При его отключении происходит откат параметров к заводским настройкам. Напряжение — 12 В.
  3. Кабель А8 (черный). Отвечает за подключение акустической системы к машине.

Для защиты аудиосистемы провода должны быть оснащены плавкой вставкой. При возникновении перебоев в работе проигрывателя следует между разъемами А7 и А8 поместить конденсатор, который будет выполнять роль фильтра, сглаживая колебания в электроцепи.

Нижний акустический разъем В

Через него подключают динамики следующим образом:

  1. Задний правый + (фиолетовый).
  2. Задний правый — (черно-фиолетовый).
  3. Передний правый + (серый).
  4. Передний левый — (черно-серый).
  5. Передний левый + (белый).
  6. Передний левый — (черно-белый).
  7. Задний левый + (зеленый).
  8. Задний левый — (черно-зеленый).

Большинство аппаратов рассчитано на 4 канала, для этого применяется 8 проводов (по 2 шт. на динамик).

От «расплюсовки» зависит качество звучания системы. Если перепутать коннекторы, устройство не выйдет из строя, однако магнитола будет работать некорректно.

Элементы аудиосистемы следует подключать кабелями с сечением от 1,5 мм. На силовых линиях используют более толстые провода.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
