Усилитель тормозов вакуумный: как устроен и работает, неполадки ВУТ

Содержание

Признаки неисправности вакуумного усилителя тормозов – самостоятельная диагностика

Как же стоит проверять ВУТ на исправность, не прибегая к смотровой яме? Делается это так: когда двигатель не работает, надо нажимать на тормоз около 6 раз. Затем, удерживая эту педаль, завести двигатель. Педаль должна переместиться немного вперед, и если этого не произошло, в первую очередь надо проверить герметичность соединений шланга и работу обратного клапана.

Если же у вас шипит вакуумный усилитель тормозов, то обязательно надо проверить несколько мест. Самая частая проблема выхода из строя ВУТ – это шланг, который соединяет его с впускным коллектором двигателя. Необходимо обязательно проверять, нет ли на нем трещин и разрывов, нужно проконтролировать, затянуты ли хомуты. Также усилитель может выйти из строя из-за внутренних деталей, например, таких как клапан. Со временем этот клапан становится твердым, из-за износа резины, поэтому может произойти разрыв упругой перегородки.

Признаки неисправности вакуумного усилителя тормозов включают и такой случай, когда начинает троить мотор. Многие автолюбители первым делом идут покупать свечи зажигания, настраивать клапаны, но двигатель по-прежнему работает плохо. В таких случаях стоит провести небольшую проверку: закрыть шланг усилителя, чтобы он не пропускал воздух в двигатель. Если двигатель начинает работать исправно, тогда проблема находится в тормозах.

Статья в тему: Антидождь для автомобиля своими руками

Мнение экспертаРуслан КонстантиновЭксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.Сам по себе вакуумный усилитель тормозов – узел простой, однако ремонтировать его смысла нет. Чтобы убедиться в неисправности именно этой детали, а не какой-то другой, достаточно провести несложные тесты. Проверку сможет сделать даже абсолютный новичок в вопросах ремонта автомобилей. Ничего снимать не нужно. 1. После запуска двигателя нужно дать ему какое-то время поработать на холостых, после чего заглушить и выжать до упора педаль тормоза, создав тем самым вакуум. После этого нужно отпустить педаль и сразу нажать до упора. Про неисправном ВУТ повторное нажатие будет иметь заметно меньший ход, т. к. вакуум создаётся в недостаточном количестве. Если отличий в ходе педали не наблюдается, можно сделать вывод, что система исправна. Если есть сомнения, можно перейти к другому тесту. 2. Следующая проверка осуществляется на заглушенном моторе. Нужно интенсивно нажать на тормоз несколько раз, после чего выжать до упора и запустить двигатель. В исправной системе начнет создаваться вакуум, и педаль опустится несколько ниже, так как мембрана усилителя оказывает давление на шток, а он в свою очередь тянет толкатель и механизм педали. Если она после запуска двигателя не опускается ниже, значит, вакуум не создаётся, усилитель неисправен. 3. Этот тест поможет определить наличие воздушной утечки. После запуска двигателя нужно выжать педаль тормоза до упора и заглушить мотор. В исправной системе педаль не должна возвращаться. Если же после остановки двигателя педаль поднимается под действием возвратной пружины, значит, ВУТ неисправен, так как увеличивается давление в рабочей камере.

Статья в тему: С 2020 года российские пешеходы смогут управлять светофорами

По каким признакам определить неисправность ВУТ

Во процессе эксплуатации транспортного средства, в котором установлен вакуумный тормозной усилитель, не следует оставлять без внимания герметичность самой конструкции усилителя и шлангов, ведущих к нему. Вот некоторые признаки неисправности, которые помогут водителю всегда держать ситуацию под контролем:

  • у водителя появилась потребность прикладывать больше усилий при торможении, чтобы достичь прежней эффективности;
  • сокращение величины хода тормозной педали;
  • автомобиль продолжает тормозить даже после того, как педаль тормоза приведена в исходное положение;
  • наблюдается «подсос» в вакуумном шланге, а потому присутствует неровность в оборотах силового агрегата;
  • при торможении слышатся посторонние звуки по типу шипения;
  • ВУТ полностью «отказывается» работать;
  • увеличивается расход горючего при эксплуатации автомобиля в обычном режиме;
  • автомобиль вдруг начинает «подтраивать»;
  • не срабатывают свечи.

Усилитель тормозов вакуумный: как устроен и работает, неполадки ВУТ
ВУТ

Как поменять вакуумный насос на Лада Калина

Новая деталь обойдется владельцу «Калины» минимум в 2000 рублей. Б/у элемент реализуется на вторичном рынке по средней цене в 1000 рублей за экземпляр в состоянии близком к идеальному. На рынке встречаются вакуумные усилители сторонних производителей:

  • ДААЗ — средняя цена 1800 рублей;
  • ВолгаПромМаркет — средняя цена 1700 рублей.

Если в приоритете не цена, а долговечность, то можно заказать более качественные аналоги с увеличенным ресурсом отечественного и импортного производства. Например, производитель TRIALLI заверяет, что их устройство сохраняет герметичность в диапазоне температур (-55°С)-(+155ºС). Цена: 2500 рублей.

Наиболее качественный аналог предлагает компания Lucas. Ее модель «Lucas TRW-10» подойдет к большинству современных ВАЗовских авто. Усилитель собран из высокопрочных материалов, главная камера имеет увеличенный диаметр. Цена соответствующая: 13-15 тыс.руб.

Признаки неисправности и диагностика

Усилитель тормозов вакуумный: как устроен и работает, неполадки ВУТ

В случае неисправности ВУТ, усилие на педали во время торможения может увеличиться многократно. При таких обстоятельствах управление автомобилем небезопасно. Все симптомы должны быть немедленно продиагностированы, поломанный узел отремонтирован.

Как правило, проверка вакуумного усилителя не производится во время планового технического обслуживания, поэтому очень важно следить за следующими признаками:

  • Педаль стала твёрдой. Основной показатель того, что ВУТ изношен или работает неверно. Это может происходить постепенно или случиться внезапно. Кроме того, педаль может занять положение выше обычного.
  • Удлинился тормозной путь. Это происходит потому, что невозможно получить усилие на штоке главного цилиндра, необходимое для предусмотренного конструкцией скорости остановки транспортного средства.
  • Двигатель глохнет при использовании тормозов. Это происходит, когда диафрагма усилителя потеряла герметичность и позволяет воздуху проникать через уплотнения. В дополнение к снижению способности к торможению, остановка двигателя может привести к большим проблемам на дороге.
  • Тормозная система перестаёт работать. Возможно, отказ связан с неисправностью клапанов ВУТ.

Существует простой тест для оценки работы сервоусилителя. Для начала проверки необходимо прокачать тормоза при заглушённом двигателе. Пяти или шести нажатий будет достаточно. Это освободит от вакуума резервуар. Затем следует завести двигатель, слегка нажимая педаль тормоза. При исправном усилителе педаль немного подастся, а затем затвердеет. Если ВУТ работает неверно, то либо ничего не произойдёт, либо педаль будет толкать ногу сразу после запуска двигателя.

Задефектованный усилитель немедленно подлежит замене или ремонту. При подозрениях на его неисправность продолжать эксплуатацию автомобиля нельзя. Возможность самостоятельного вмешательства зависит от конкретного типа устройства. Замена большинство усилителей не представляет сложности для домашнего мастера, но лучше эту процедуру делать в условиях СТО. Работы с ремкомплектом (в него могут входить диафрагма, клапаны, резиновые уплотнения) однозначно требуют знаний и квалификации.

Популярные статьи  Геометрическая проходимость автомобиля

Воздух в тормозах как исправить проблему

Вакуум тормозов – наиболее частая причина Другое дело, если фактура звука существенно отличается на слух. То есть шипение получается довольно громким и как бы захлебывающимся.

Одновременно при надавливании на тормозную педаль на холодную ощущаем излишнюю тугость ее хода. А также – плавучесть оборотов движка (а иногда и заглохнуть может)

В подобных случаях следует обратить пристальное внимание на вакуумный усилитель, как возможную причину неполадок

Усилитель тормозов вакуумный: как устроен и работает, неполадки ВУТ

Ну, тугая педаль, конечно, еще может быть и от мороза, к примеру, пока главный не прогреется. Но вот обороты и довольно сильное шипение – это уже прямые указатели, что нужно смотреть под капот! Как его проверить?

Тормозная система автомобиля подвергается постоянным нагрузкам, а при так называемом спортивном стиле езды по городу – еще и перегрузкам. Происходит это регулярно даже при размеренном и неторопливом ритме – от данной проблемы никуда не денешься. Поэтому этот узел должен подвергаться регулярному тестированию, чтобы обеспечивать водителю и пассажирам максимальную безопасность езды. Так и в истории с вакуумом для тормозов. Как правило, неполадки в его работе происходят из-за выхода из строя специальной диафрагмы, расположенной внутри устройства.

Усилитель тормозов вакуумный: как устроен и работает, неполадки ВУТ

Она лопается, трескается, перестает выполнять возложенные на нее обязанности – нагнетать вакуум. Иногда сбои дает и выпускной клапан. Доступная каждому водителю проверка работоспособности вакуума своими силами осуществляется следующим способом. Заводим движок и даем ему некоторое время поработать на холостых, чтобы он достиг ;

  1. Глушим мотор;
  2. Нажимаем на тормоз;
  3. Первое нажатие ничем не будет отличаться от обычного, штатного при работающем агрегате.
  4. Педаль нужно выжать максимально: при этом в усилителе идет выдвижение диафрагмы и создается вакуум;

Отпускаем педаль, выжимаем ее повторно. Если с системой нелады, то во время второго подхода вакуум не сможет создаваться, и вы будете тактильно наблюдать нехарактерный малый ход самой педали. Эти перемены говорят о поломке в усилителе тормоза.

Доброго времени! Мужики, подскажите, намаялся. ваз 2115, 2004 г.в. Шипит педаль тормоза при нажатии, ненажатая и выжатая в пол не шипит, теперь о тормозах – все новое, все тормозные цилиндры вкруг новые, новый колдун, новый главный, трещал вакуумник – поменял, новый, не трещит. Поменял шланг на вакумник, один хрен шипит педаль, при том машина хорошо тормозит и главное, не перепускает. В чем причина? Часто езжу с ребенком, очково. Шипит педаль тормоза ваз 2114.

Конструкция ВУ

Для представления роли вакуумного усилителя в тормозной системе, нужно разобраться, как он работает. Такие знания сделают понятными проявления неисправностей.

Вакуумный усилитель собран в герметичном корпусе, разделенном на две камеры эластичной мембраной. Мембрана механически связана с тормозной педалью. Шток мембраны упирается в главный тормозной цилиндр.

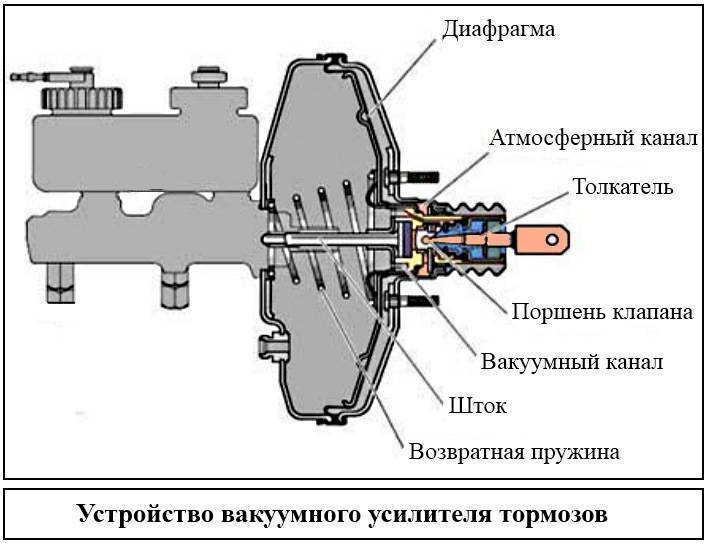

Устройство вакуумного усилителя тормозов

До начала торможения клапан, связывающий камеру с атмосферой, закрыт, а клапан разрежения открыт. С обеих сторон мембраны одинаковое низкое давление, она находится в нейтральном положении. Главный цилиндр не нагружен и не оказывает воздействия на тормозную жидкость.

При нажатии на педаль клапан воздуха открывается, клапан разрежения перекрывается. Разница давлений в камерах вызывает изгиб диафрагмы в направлении главного тормозного цилиндра. Цилиндр давит на тормозную жидкость, передавая усилие к тормозам колес.

Сила воздействия зависит от разницы разряжения и атмосферного давления, а также от площади мембраны вакуумного усилителя. Усилие от нажатия педали составляет не более четверти силы, приложенной к главному тормозному цилиндру автомобиля.

Клапан воздуха закрывается при отпущенной педали, давление в камерах выравнивается через клапан разряжения. Под действием пружины мембрана занимает нейтральное положение. Колеса растормаживаются.

Важным элементом вакуумного усилителя является обратный клапан. Он открывается при низком давлении во впускном коллекторе и закрывается при высоком. Устанавливается на корпусе усилителя, иногда на патрубке.

Более детально об конструкции можно посмотреть в видео:

Признаки неисправности вакуумного усилителя тормозов и их проявления

Как определить неисправность вакуумного усилителя тормозов?

Наибольшее воздействие на работу тормозов оказывают неисправности комплектующих усилителя:

  • залипание обратного клапана из-за загрязнения;
  • разрушение патрубка на участке от коллектора до усилителя, ослабление затяжки уплотняющих хомутов;
  • разгерметизация диафрагмы.

При отказе клапана, порыве патрубка разрежение в камере низкого давления не создается. Торможение требует большого усилия нажатия на педаль. Автомобиль тормозит с запозданием. При разгерметизации патрубка происходит подсос воздуха в камеру впускного коллектора, это вызывает сбои в работе двигателя.

Важно
Проверить обратный клапан можно подув в него в сторону усилителя. Он должен быть закрыт

При втягивании воздуха в себя, он открывается.

При нарушениях в работе двигателя одновременно с ухудшением работы тормозов, осматриваются патрубки, подтягиваются хомуты.

Разрушение диафрагмы определить сложно, так как корпус вакуумного усилителя неразборный. При нарушении ее целостности высокое давление воздуха попадает к главному цилиндру. Возможно завоздушивание тормозной жидкости, что делает педаль мягкой.

Когда воздух попадает в тормозную систему, происходит нагрев и расширение воздушного пузыря. При этом педаль тормоза отжимает вверх, сжимает тормозные колодки.

Новый вакуумный усилитель

Проверка исправности ВУ

  1. Не запуская двигатель, произвести два-три качка педали тормоза, до ее фиксации в верхнем положении. Удерживать ногу с усилием на педали.
  2. Запустить двигатель. Педаль плавно проваливается вниз. Вакуумный усилитель исправен.

Нельзя забывать, что движение автомобиля с неисправными тормозами запрещено. Необходимо произвести ремонт самостоятельно или обратиться в автосервис.

Лафхаки по диагностике вакуумного усилителя

Поделиться с друзьями:

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

  • При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
  • В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
  • Запустить двигатель на холостых оборотах.
  • Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
  • Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

  • Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
  • Запустить двигатель и дать ему немного прогреться.
  • Несколько раз нажать на педаль тормоза.
  • Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
  • Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Обратите внимание, что выполнение описанной проверки необходимо проводить при стоящем автомобиле, поскольку в таком режиме у него не будет работать вакуумный усилитель тормозов со всеми вытекающими последствиями.

Популярные статьи  Бинар, Теплостар и Планар: подогреватель двигателя и салона

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

  • затяжка и общее состояние хомутов трубопровода ВУТ;
  • трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
  • состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

  • запустить двигатель и дать поработать около одной-двух минут;
  • до упора нажать на педаль тормоза и заглушить двигатель;
  • если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
  • в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Что такое вакуумный тормозной усилитель

Разберемся, что такое ВУТ. Обеспечивая прижатие тормозной педали при торможении, особенно, если это торможение в экстренных ситуациях, необходимо серьёзное усилие, которое равняется 80 кг. Подобное усилие при давлении на педаль тормоза – это приличная физическая нагрузка для водителя.

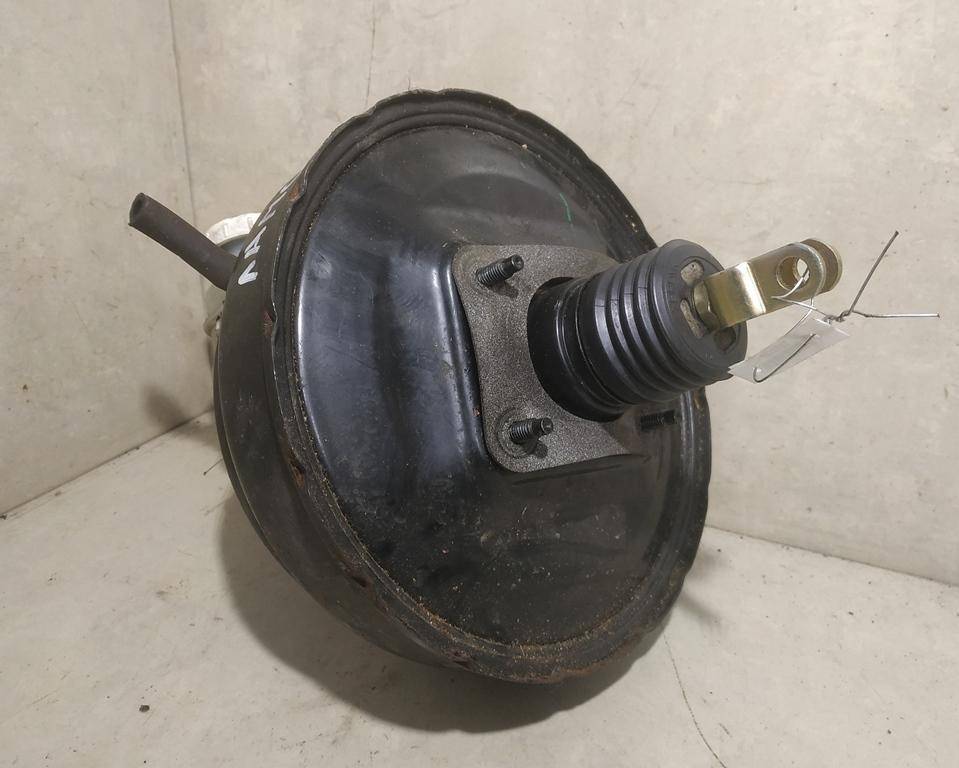

Усилитель тормозов вакуумный: как устроен и работает, неполадки ВУТВакуумный тормозной усилитель

Вот почему с 70-х годов ХХ в. практически на все машины устанавливается вакуумный усилитель. Он уменьшает необходимое усилие в 3-4 раза. На самом деле, это уменьшение может быть и больше.

Как устроен вакуумный тормозной усилитель

Усилитель – это цилиндрический блок. Посмотрим, как он устроен. В его конструкцию входят:

  1. Мембрана.
  2. Канал атмосферной камеры.
  3. Следящий клапан с толкателем.
  4. Шток.
  5. Канал вакуумной камеры.
  6. Поршень.
  7. Пружина возврата.

В усилителе имеется 2 камеры, разделенные между собой мембраной. В центре диафрагмы располагается специальный пятачок, при помощи которого происходит давление по штоку. Шток, со своей стороны, давит по поршню головного цилиндра тормозов. Когда отпускается тормозная педаль, то пружина возврата возвращает мембрану в исходное положение.

Вакуумная камера расположена у центрального тормозного цилиндра, внутри нее всегда сохраняется низкое давление. Атмосферная камера расположена у педали тормоза. Данная камера при помощи следящего клапана соединяется с камерой, в которой создано безвоздушное пространство или со средой, где атмосферное давление находится на определенном и довольно высоком уровне. В ВУТ имеется толкатель, напрямую соединенный с тормозной педалью.

Усилитель тормозов вакуумный: как устроен и работает, неполадки ВУТСхема устройства ВУТ

Как работает ВУТ

Отдельный шланг соединяет вакуумную камеру с устройством, которое способно разряжать. Этим устройством может служить сам силовой агрегат (когда речь идет о бензиновом моторе) или это особый насос, который качает вакуум. Он обязателен для автомобилей с дизелем. Но сегодня такие стали устанавливать и вакуумные усилители «бензиновых» автомобилей. Это делается для постоянно высокой и эффективной работы ВУТ в различных режимах работы силового агрегата.

Когда транспортное средство передвигается, не тормозя, внутри камер сохраняется разряженное состояние. Но, когда выжимается тормозная педаль, клапан перекрывает место соединения камер и открывается вход атмосферного бокса для поступления воздуха под необходимым давлением. Именно этот воздух и усилие жмущего на тормоз оказывает воздействие на поршень центрального тормозного цилиндра, обеспечивающего инжекцию тормозной автожидкости в систему. Подытожим, ВУТ обеспечивает использование давления, для увеличения усиления процесса торможения. Но, если говорить о ВУТ с вакуумным насосом, то подобный вариант, помимо стабилизации работы усилителя, неизменно применяется для действия электроники управления транспортным средством. Например, данный насос снабжает функционирование ESP, которая отвечает за устойчивость авто при резких (и не очень) поворотах.

Усилитель тормозов вакуумный: как устроен и работает, неполадки ВУТВакуумный усилитель тормозов

Причины неисправности вакуумного усилителя

Вакуумный усилитель тормозов и его сопутствующие элементы — достаточно простые устройства, поэтому специалисты выделяют следующие основные и возможные неисправности ВУТ:

  • Разгерметизация вакуумного трубопровода. По нему происходит разрежение, необходимое для нормальной работы тормозной системы. Соответственно, если в него будет подсос воздуха извне, то ВУТ работать не будет. Разгерметизация (подсос воздуха) от старости резины может произойти в самых разных местах — в резиновых шлангах, местах соединений, хомутах.
  • Неисправность обратного клапана. Его задача состоит в удалении воздуха из тормозной системы и недопущения попадания его как в саму систему, так и в главный тормозной цилиндр. Неисправным может быть как сам клапан, например, по причине естественного износа, так и по причине значительного износа резиновых его уплотнений.
  • Разгерметизация рабочих камер вакуумного усилителя. Это достаточно редкая причина, которая происходит, чаще всего, из-за механического повреждения ВУТ. Например, при ремонте или ДТП.
  • Разрыв диафрагмы. Это критическая поломка, поскольку она возникает внутри самого усилителя, а он обычно является неремонтопригодным, соответственно, подлежит замене. При этом усилитель будет травить воздух, и издавать шипение.
  • Образование в ВУТ дополнительного зазора. Дело в том, что в результате эксплуатации машины и в частности механизма крепления вакуумного усилителя его мембрана немного сдвигается вперед, из-за чего на самом деле водителю легче давить на педаль тормоза. Однако в результате этого возникает лишний зазор в креплении, из-за которого порой может возникать стук при резком торможении. Чтобы решить эту проблему достаточно отрегулировать шток, переместив его немного вперед. Подобный ремонт возможен как в условиях гаража, так и в автосервисе.

В случае, если автомобиль комплектуется дополнительным вакуумным насосом, то обычно выделяют и четвертую неисправность — частичный или полный выход этого узла из строя. При этом сама тормозная система будет работать, однако не в оптимальном режиме. В частности, при резких торможениях значительно вырастет усилие, которое нужно будет физически оказать водителю на педаль.

Его ремонт и замена

В случае отказа работоспособности ВУТ необходимо сразу принять меры к восстановлению его работоспособности.

Популярные статьи  Выбор моторного масла для двухтактного двигателя

Самостоятельно можно произвести замену вакуумного шланга. Также возможна замена вакуумного насоса в автомобилях с дизельными двигателями.

Более сложные ремонтные работы, связанные с восстановлением герметичности камер ВУТ, исправности диафрагмы, клапанов, других элементов конструкции, лучше доверить профессионалам на сертифицированной СТО. Следует помнить, что исправные тормоза – основа безопасности, на этом экономить не следует.

После ремонта необходимо проверить синхронность торможения колес, диагностировать системы ABS и ESP. Это следует делать на специальных стендах и соответствующем диагностическом оборудовании.

Усилитель тормозов вакуумный: как устроен и работает, неполадки ВУТ

В большинстве случаев ремонт вакуумного усилителя может обойтись гораздо дороже, чем его покупка или замена ВУТ на б/у-шный в хорошем состоянии. Есть резон поискать усилитель на разборках. Тем более, они унифицированы: одна модель может применяться на разных марках автомобилей.

Видео — замена ВУТ на автомобиле ГАЗЕЛЬ:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

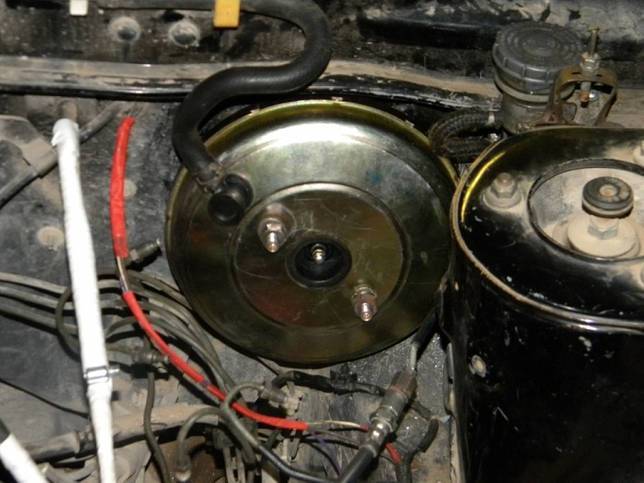

Распространённые поломки ВУТ ВАЗ 2106 и их признаки

Поскольку усилитель тормозов вакуумного типа имеет простую механическую конструкцию, ломается он довольно редко. Но когда это происходит, с ремонтом лучше не затягивать, так как движение с неисправной тормозной системой небезопасно.

Поломки

Чаще всего «вакуумник» приходит в негодность вследствие:

  • нарушения герметичности шланга, соединяющего впускную трубу коллектора и ВУТ;
  • пропускания обратного клапана;
  • разрыва манжеты диафрагмы;
  • неправильной регулировки выступания штока.

Признаки неисправного ВУТ

Симптомами того, что усилитель сломался, могут быть:

  • провалы или слишком тугой ход тормозной педали;
  • самостоятельное торможение автомобиля;
  • шипение со стороны корпуса усилителя;
  • снижение оборотов двигателя при торможении.

Провалы или затруднённый ход педали тормоза

Тормозная педаль при заглушённом двигателе и рабочем усилителе должна выжиматься с большим усилием, а после 5–7 нажатий останавливаться в верхнем положении. Это свидетельствует о том, что ВУТ полностью герметичен и все клапана, а также диафрагма находятся в рабочем состоянии. При запуске двигателя и нажатии на педаль она должна смещаться вниз с небольшим усилием. Если же при неработающем силовом агрегате она проваливается, а при работающем не выжимается — усилитель негерметичен, а, следовательно, неисправен.

Самопроизвольное торможение автомобиля

При разгерметизации ВУТ может наблюдаться произвольное торможение машины. Педаль тормоза при этом находится в верхнем положении и выжимается с большим усилием. Подобные симптомы возникают и при неправильно отрегулированном выступании штока. Получается так, что из-за большей длины он постоянно давит на поршень главного тормозного цилиндра, вызывая произвольное торможение.

Шипение

Шипящий «вакуумник» является свидетельством разрыва манжеты диафрагмы или неисправности обратного клапана. В случае образования в резиновой манжете трещины или отслоения её от пластикового основания воздух из атмосферной камеры просачивается в вакуумную. Это и вызывает характерный шипящий звук. Эффективность торможения при этом резко снижается, а педаль проваливается вниз.

Усилитель тормозов вакуумный: как устроен и работает, неполадки ВУТ

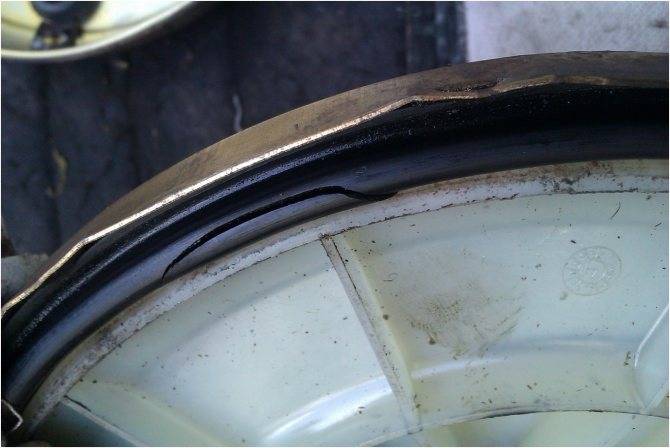

При повреждении манжеты герметичность камер нарушается

Шипение возникает и при образовании трещин в шланге, соединяющем усилитель с приёмной трубой коллектора, а также при выходе из строя обратного клапана, который функционально призван поддерживать разрежение в вакуумной камере.

Снижение оборотов двигателя

Неисправность вакуумного усилителя, а именно его разгерметизация, влияет не только на эффективность работы тормозной системы, но и на работу силовой установки. Если в системе имеет место подсос воздуха (через шланг, обратный клапан или диафрагму), он будет поступать во впускной коллектор, обедняя топливно-воздушную смесь. В результате этого во время нажатия на педаль тормоза двигатель может резко терять обороты и даже глохнуть.

Как проверить вакуумный усилитель

Единственной причиной неработающего вакуумного усилителя считается его разгерметизация. Это может случиться вследствие износа или брака его основных элементов, либо по причине износа трубки от коллектора к ВУ. Так как проверить вакуумный можно и при работающем двигателе, и при выключенном, рассмотрим оба способа его последовательной проверки:

  • Заглушите мотор. Выжмите пару-тройку раз педаль тормоза. Если она «встала колом» и «не дышит», значит все в порядке – корпус, прокладки и клапана держат воздух.
  • Теперь запустите двигатель. Если педаль «ожила», значит все герметично – разряжение в коллекторе достигло вакуумной камеры (теперь вы понимаете, зачем он соединен с коллектором?).

К слову, в некоторых авто, в дизелях, например, вакуум в ВУ создает не коллектор, а отдельный вакуумный насос. Разряжение в коллекторах дизельных двигателей, невелико.

При поломке агрегат меняют, так как проверить вакуумный усилитель намного проще, чем отремонтировать – добиться герметичности после его разборки в домашних условиях невозможно. Если же с ВУ все в порядке, но проблемы с тормозами остаются, то поломку следует искать в других частях тормозной системы.

Как заменить обратный клапан?

Вакуумный усилитель отвечает за создание вакуумного давления, которое может использоваться двигателем для повышения давления. В случае неисправности клапана вакуумное давление, создаваемое усилителем, не может быть эффективно использовано для питания тормозов.

В случае неисправности давление в тормозах обычно меньше, чем нужно. Это может привести к авариям, так как тормоза не смогут функционировать в полную силу.

 Шаг 1 — Найдите тормозной обратный клапан.

Найдите обратный клапан тормоза, чтобы начать работу над ним. Обратный клапан тормоза обычно расположен в области двигателя автомобиля, где двигатель соединяется с вакуумным усилителем. Это соединение может быть дополнительно идентифицировано путем поиска вакуумной линии.

 Шаг 2 — Удалить зажимы.

У большинства вакуумных линий есть зажимы, удерживающие их на месте. Прежде чем снять вакуумную линию, чтобы перейти к следующему шагу, нужно аккуратно убрать все зажимы

Осторожно снимите зажимы, чтобы избежать повреждения вакуумной линии. Вы будете подключать ту же вакуумную линию в конце процесса

 Шаг 3 — Снимите тормозной обратный клапан.

После снятия вакуумной линии появится полный доступ к обратному клапану тормоза. Теперь можете легко снять клапан. Используйте отвертку, чтобы ослабить винты вокруг, и гаечный ключ для клапанов. Как только это сделаете, можете легко вытащить клапан. Затем с помощью ручного вакуумного насоса подайте вакуум на входной конец клапана. Вакуум должен составлять от 15 до 20 градусов. Если насос показывает потерю, это означает, что клапан неисправен.

 Шаг 4 — Установите новый тормозной обратный клапан.

В обратном порядке процесса, который вы прошли, чтобы снять старый тормозной обратный клапан, установите новый на усилительный механизм. Затяните клапан гаечным ключом, а винты — отверткой. После того, как установили новый клапан, снова подсоедините вакуумную линию, полностью изменив процесс, который использовали для его отсоединения.

 Шаг 5 — Проверьте тормоза.

После завершения установки запустите двигатель и проверьте тормоза. Если давление и мощность тормоза все еще кажутся низкими, возможно, проблема в вакуумном усилителе.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
