Как заменить масло в двигателе Тойота Рав 4?

Как самостоятельно заменить: подробная инструкция

Обслуживание системы смазки мотора на RAV4 не требует использования специальной оснастки, может выполняться в условиях гаража или небольшой мастерской. Для работ понадобится набор гаечных ключей, процедура занимает не более 40 минут. Если владелец не имеет опыта самостоятельного обслуживания, то рекомендуется обратиться в сервис. Стоимость процедуры варьируется от 500 до 2000 руб. и зависит от территориального расположения мастерской.

Необходимые инструменты и материалы

Для проведения работ понадобятся:

• набор гаечных ключей;
• резиновые перчатки, очки для защиты глаз;
• насадка для снятия корпуса масляного фильтра;
• растворитель или бензин для протирки деталей;
• металлическая щетка и чистая ветошь;
• емкость для сбора отработки;
• моторное масло в требуемом объеме, новые фильтр и шайба под сливную пробку.

Для проведения работ нужен набор гаечных ключей.

Сколько лить

Вместимость картера мотора зависит от модификации, для обслуживания RAV4 потребуется не менее 4 л свежей смазки. При обслуживании часть старого масла остается в поддоне и каналах, поэтому объем вторичной заправки на 300-500 мл меньше цифры, указанной в заводской документации. Уровень смазки определяют по щупу, категорически запрещено заправлять смазку выше максимальной риски.

Емкости картеров моторов автомобилей RAV4 (заводские данные с учетом заполнения корпуса фильтра маслом):

• 3S-FE – 3,9 л;
• 1AZ-FE – 4,2 л;
• 2AZ-FE – 4,3 л;
• 3ZR-FE – 4,2 л;
• 2AD-FHV – от 6,9 до 7,3 л;
• 2AR-FE – 6,8 л;
• 3ZR-FE – от 5,8 до 6,0 л.

Вместимость картера зависит от модификации RAV4.

Процедура замены

Алгоритм обслуживания системы смазки на автомобилях RAV4:

1. Прогреть мотор до рабочей температуры, повышая текучесть масла.
2. Загнать автомобиль на подъемник, горизонтальную эстакаду или установить над смотровой ямой, заглушить мотор.
3. Открыть крышку моторного отсека, отвернуть пробку заливной горловины, а затем снять защиту картера мотора.
4. Удалить следы грязи с корпуса фильтра и сливной пробки на поддоне мотора.
5. Отвернуть ключом заглушку, подставить емкость для сбора отработки.
6. Дождаться окончания слива (процедура длится не менее 10 минут), а затем убрать резервуар с отработанным материалом.
7. Отвернуть корпус масляного фильтра, расположенный на нижней части картера мотора, извлечь забитый картридж. На автомобилях выпуска до 2000 г. чистящий элемент располагался сверху, доступ возможен только из моторного отсека.
8. Промыть крышку от смазки бензином и протереть сухой ветошью.
9. Установить на место фильтр, закрутить корпус и пробку сливного отверстия. Под заглушку следует смонтировать новое уплотнительное кольцо, при использовании старой прокладки возможно образование течи.
10. Установить воронку в заливное отверстие, заправить мотор автомобиля маслом, контролируя уровень при помощи щупа.
11. Закрыть отверстие пробкой и произвести пробный пуск мотора, лампа аварийного давления в системе смазки должна погаснуть после начала работы мотора.
12. Проверить уровень, при необходимости долить или откачать масло. Для удаления избыточной смазки понадобится шприц емкостью 30-50 мл с трубкой, которую опускают в поддон через направляющую трубку для щупа.
13. Установить на место снятые элементы защиты картера мотора и коробки передач.
14. Выгнать автомобиль из бокса или съехать с эстакады. Рекомендуется проверить уровень смазки через 50-100 км пробега, а затем периодически контролировать объем масла в поддоне. При падении уровня на моторах с исправной поршневой группой убедиться в отсутствии течи через сливную пробку, линию соединения поддона с картером или лобовой сальник.

Как менять масло в вариаторе?

Чтобы составляющие механизмы вариатора прослужили максимально долго, данный агрегат следует периодически подвергать диагностике, благодаря чему можно предупредить возникновение неполадок в автомобильной системе. Способствует продлению ресурса CVT коробки проведение замены трансмиссионной жидкости.

Частичная замена масла в вариаторе Toyota Rav 4 осуществляется в ряд этапов:

1. Машина ставится на подъемник.
2. Снимаются пластиковые защиты.
3. Ставится пустая емкость под пробку сливного отверстия.
4. Необходимо демонтировать поддон. Он имеет магниты, которые удерживают металлическую стружку. Данные элементы подлежат очистке.
5. Откручивается нижняя пробка при помощи шестигранника, чтобы слилось масло.
6. Необходимо снять масляный фильтр (зафиксирован болтами).
7. С поддона удаляется прокладка, зачищается место его приложения.
8. Поддон очищается специальной жидкостью для промывки, вместе со сливной пробкой, фильтром устанавливается на место.
9. Открывается пробка заливного отверстия, через заправочный шприц добавляется новая трансмиссионная жидкость.

После того, как масло стало литься через верх, необходимо завести двигатель, пройтись по передачам. Как правило, из-за этого количество топлива немного уменьшается, требуется его добавить, после этого все отсоединенные детали устанавливаются на место.

Процесс сервисного обслуживания

• Загоняем авто на яму или эстакаду и глушим транспорт. Перед самой сменой масла двигатель должен быть теплым, а не горячим. То есть, кроссовер должен проехать перед сменой 1-2 минуты, не более этого, иначе масло и фильтр будут очень горячими. На холодную замена масла в двигателе Тойота Рав 4 тоже не производится, так как смазка будет густой и не вытечет весь осадок.
• Подлазим под авто и торцевой головкой на 14 ослабляем заглушку поддона (она представлена болтом, посмотрите фото)

Подставляем под слив емкость для отработки и полностью выкручиваем болт. Старое масло вытечет в емкость

Переходим к масляному фильтру (он установлен рядом с заглушкой слива масла)

Обратите внимание, работая с Тойота Рав 4 (замена масла в двигателе), в вашем инструментарии должен быть съемник для масляного фильтра. Специалисты рекомендуют использовать Specialty Tools TOY 640
Подставляем под фильтр емкость для отработки
Откручиваем крышку фильтра и вставляем в отверстие ниппель для стека старого масла (ниппель идет в комплекте с новым фильтром, по крайней мере он есть в фирменных моделях фильтров). Также, когда осуществляется замена масла Рав 4, следует обратить внимание, что некоторые фильтра могут иметь другую конструкцию

Вместо заглушки у них крышка, которая откручивается основным съемником

Также, когда осуществляется замена масла Рав 4, следует обратить внимание, что некоторые фильтра могут иметь другую конструкцию. Вместо заглушки у них крышка, которая откручивается основным съемником. Выкручиваем фильтр съемником (сам съемник обычно вращается торцевой головкой на 24 или же универсальным разводным ключом)

Выкручиваем фильтр съемником (сам съемник обычно вращается торцевой головкой на 24 или же универсальным разводным ключом)

Устанавливаем новый фильтрующий элемент, уплотнительные резинки и собираем всю конструкцию

Заливаем в новый фильтр немного масла (70-100 мл) и ставим его на место. Закручивать фильтр лучше от руки либо съемником, но с небольшим усилием

Далее вылазим из под эстакады и заливаем масло в двигатель. Ориентировочный объем в пределах 4,2 (л). На этом моменте замена масла в двигателе Тойота Рав 4 еще не окончена

• Закручиваем крышку заливного отверстия, вставляем щуп, закрываем капот и делаем пробный заезд
• Теперь производим контрольную проверку уровня масла по щупу. Если уровень масла недостаточен, то делаем доливку смазки до нормы

Кстати, обратите внимание на видео-инструкцию, как обслуживается система смазки Тойота Рав 4 (замена масла в двигателе):

Это интересно: Замена масла в акпп в Тойота Камри v30 — рассматриваем по пунктам

Особенности замены масла в вариаторе Toyota RAV 4

Правилами эксплуатации транспортного средства предусмотрены сроки смены жидкостей в агрегатах. Масло для вариатора «Тойота РАВ 4» согласно инструкции по техническому обслуживанию этой модели менять не обязательно. Потому существуют рекомендации после срока гарантии следить за этим самостоятельно. С периодичностью данной процедуры желательно не затягивать.

Особенно это относится к автомобилям, которые приобретаются после эксплуатации другими людьми. Профессионалы утверждают, что транспортное средство, купленное с рук, требует проведения полного замещения жидкостей во всех агрегатах, включая вариатор. Ведь гарантированная информация об условиях эксплуатации и качестве обслуживания отсутствует.

Предпочтительно проводить гарантированное обслуживание узла, т.е. полную замену. Лучше для этого обратиться к мастерам на СТО. Сервисное обслуживание увеличит долговечность агрегата и существенно скажется на удобстве вождения.

Технология замены жидкости в вариаторе «РАВ 4» отличается от проведения подобной процедуры в автоматической коробке переключения передач. Объединяет их только необходимость снятия поддона.

Качественная замена смазки в вариаторной коробке предусматривает:

• удаление отработанной жидкости;
• демонтирование поддона;
• промывание фильтра (грубого);
• очищение магнитов в поддоне;
• замещение фильтра (тонкого);
• отмывку и продувание конструкции контура охлаждения.

Замена смазки в вариаторе потребует от 5 до 9 литров жидкости, в зависимости от модели автомобиля и выбранного способа замены. Лучше всего подготовить две 5-литровые бутыли. При самостоятельной замене понадобится смотровая яма либо подъемный механизм.

Процедура замены масла в двигателе

Для замены масла в двигателе на «Тойоте РАВ4» вам понадобится не так много времени плюс минимальный набор инструментов. Японцы предусмотрели достаточно удобную конструкцию машины для лёгкого доступа ко всем расходникам, включая масляный фильтр и сливную пробку картера двигателя. Если у вас кроссовер образца от 2001 года и младше, такие как 2010, 2013 или даже новенький вариант 2016 года, тогда процедура выполняется примерно одинаково для всех моторов. Некоторые отличия есть на «РАВ4» до 2001 года. Они касаются масляного фильтра.

Приступаем к замене.

1. Загоните машину на яму. Обязательно установите автомобиль на ровную площадку. Желательно поменять масло в двигателе сразу, пока он ещё горячий. Если ваша «Тойота» стояла всю ночь в гараже или на стоянке, прогрейте мотор до рабочей температуры. Так масло выйдет в большем объёме и значительно быстрее, чем холодное и вязкое.
2. Машину следует обесточить и обездвижить. Для этого нужно снять минусовую клемму с аккумуляторной батареи, включить ручной тормоз и подставить под колёса стопорные башмаки.
3. Под капотом найдите заливное отверстие и открутите его. Переходите под автомобиль, где на картере располагается сливная пробка. Начинайте её аккуратно откручивать, не спешите, чтобы масло резко не полилось вам на руки и не спровоцировало ожоги. Как только начнут проступать первые капли, подставьте под отверстие пустую ёмкость и начинайте сливать жидкость. Дождитесь, пока стечёт максимальное количество смазки. Если пробка на «РАВ4» не поддаётся при выкручивании своими руками, воспользуйтесь воротком.
4. Когда масло слито, дайте ему немного остыть и визуально оцените его состояние. Наличие абразивных частиц, мусора или сильное изменение цвета могут указывать на потенциальные проблемы с двигателем. Простая замена смазки их не решит, потому есть смысл провести более глубокую диагностику или проверить машину на СТО.
5. С помощью сухой ветоши тщательно очистите пробку и само сливное отверстие моторного масла. На пробке присутствует уплотнитель, который подлежит обязательной замене. Стоит копейки, но при износе провоцирует утечку смазывающей жидкости из двигателя.
6. Далее переходите к масляному фильтру. Здесь есть разница в зависимости от года выпуска японского кроссовера. На версиях старше 2001 года фильтр располагается сверху, а на машинах, выпущенных после 2001 года, он снизу около сливной пробки. Кто-то выкручивает фильтр своими руками, но обычно требуется специальный съёмник. Тут главное – ослабить крепление, после чего фильтр легко поддаётся ручному снятию.
7. Из старого фильтра тоже будет вытекать масло, потому его лучше поставить в какую-то тару, чтобы не пролить смазку на пол или на себя.
8. Устанавливаем новый фильтрующий элемент. Удалите всю грязь и остатки уплотнителя старого фильтра, если они есть. Затем уплотнительную прокладку нужно смазать свежим маслом и залить его внутрь корпуса. Девайс закручивается на место до упора, после чего делается ещё 3/4 оборота. Делайте это вручную, поскольку при чрезмерном усилии корпус может повредиться. Если руки скользят из-за масла, воспользуйтесь перчатками.
9. Теперь остаётся через заливное отверстие в подкапотном пространстве влить в мотор новую смазку в соответствующем объёме. Его уровень должен соответствовать метке «Full». Подождите несколько минут, пока жидкость распределится по системе. Сделайте ещё один замер и, если нужно, долейте немного смазки.
10. Запустите двигатель, дайте ему прогреться в течение 1 – 2 минут на холостом ходу. Заглушите мотор, подождите ещё 2 – 4 минуты и проведите контрольный замер уровня щупом. Бывает так, что показатель падает, что вынуждает повторять процедуру, ещё раз доливая масло, прогревая мотор и замеряя щупом уровень.

Главной задачей автовладельцев кроссоверов «RAV4» производства компании Toyota является своевременная замена расходников и их правильный подбор. Опирайтесь на руководство по эксплуатации конкретно к вашему автомобилю с определённым мотором. В нём указаны все спецификации и ключевые требования по используемым маслам, расходникам и запчастям. Это упростит вам задачу по самостоятельному обслуживанию кроссовера.

Ремонт Toyota RAV 4

Стоимость работ может меняться как в меньшую так и в большую сторону, в зависимости от года выпуска автомобиля Тойота Рав-4! Конечную цену ремонта можно уточнить у наших мастеров.

Работы по двигателю	Стоимость руб.
Снятие двигателя	от 4800
Установка двигателя на место	от 4800
Полный ремонт двигателя	от 35000
Переборка двигателя	от 35000
Замена головки блока цилиндров	от 25000
Замена прокладки головки блока цилиндров	от 15500
Замена сальника распред. вала	от 7300
Замена прокладки клапанной крышки	от 1190
Замена маслосъемных колпачков клапанов	от 3200
Замена клапанов	от 3200
ПОСМОТРИТЕ ДРУГИЕ ВИДЫ РАБОТ ПО ДВИГАТЕЛЮ.
Замена клапанов (впускных)	от 1600
Замена клапанов (выпускных)	от 1600
Замена переднего сальника колен. вала	от 7300
Замена заднего сальника колен. вала	от 7600
Замена свечей зажигания	от 800
Замена ремня ГРМ	от 7300
Замена приводного ремня	от 600
Замена опоры двигателя	от 1190
Замена прокладки впускного коллектора	от 3300
Замена дроссельной заслонки	от 1700
Замена прокладки выпускного коллектора	от 1500
Замена турбины	от 3500
Замена маховика	от 7600
Замена двух массового маховика	от 7600
Замена помпы системы охлаждения	от 2500
Замена радиатора	от 3200
Диагностика двигателя	от 800
Замена прокладки поддона двигателя	от 3200
Замена поддона двигателя	от 3200
Замена цепи ГРМ	от 11600
Снять дизельный двигатель	от 4800
Поставить дизельный двигатель	от 4800
Замена цепи ГРМ дизельного двигателя	от 10700
Замена ремня ГРМ дизельного двигателя	от 6400
Диагностика дизельного двигателя	от 1190
Ремонт ГБЦ	от 18700
Ремонт дизельного двигателя	от 45000
Ремонт ГБЦ дизельного двигателя	от 23500
Любые другие виды работ!	Обращайтесь!

Работы по коробке передач	Стоимость руб.
Замена АКПП	от 9600
Замена МКПП	от 7600
Замена роботизированной КП	от 7600
Замена сальника выходного вала МКПП	от 1900
Замена сальника коробки передач	от 1900
Замена прокладки коробки передач	от 2200
Замена раздаточной коробки передач	от 11200
Замена сальника раздаточной коробки	от 1900
ПОСМОТРИТЕ ДРУГИЕ ВИДЫ РАБОТ ПО КОРОБКЕ ПЕРЕДАЧ.
Замена гидротрансформатора АКПП	от 9800
Замена сцепления МКПП	от 8200
Замена выжимного подшипника КП	от 7600
Замена карданного вала привода заднего моста	от 1500
Замена крестовины карданного вала	от 1700
Любые другие виды работ!	Обращайтесь!

Работы по системе отопления и кондиционирования	Стоимость руб.
Замена радиатора кондиционера	от 3200
Замена радиатора печки отопителя	от 6200
Замена компрессора кондиционера	от 2200
Опрессовка кондиционера	от 1400
Замена вентилятора печки	от 1190
Замена активатора заслонки	от 1190
Замена блока управления климат контролем	от 800
Замена шланга радиатора печки	от 600
Замена клапана циркуляции отопителя печки	от 600
Замена корпуса отопителя / кондиционера в сборе	от 6200
Заправка кондицонера	от 2800
Любые другие виды работ!	Обращайтесь!

Причины необходимости замены фильтрующего устройства

Демонтаж старого фильтрующего устройства

Необходимость менять масляный фильтр без замены масла возникает в таких ситуациях:

1. Новый маслофильтр оказался бракованным, заметны нарушения в работе фильтрующего элемента. Особенно неприятно, когда неполадки обнаружены после установки нового изделия для фильтрации на автомобиль. В таком случае внутри движка находится смазочный материал, который можно эксплуатировать еще некоторое время, а фильтр необходимо менять.
2. Момент замены моторной жидкости уже наступил, а достать необходимый маслофильтр не удалось. К примеру, фильтр заказан, но доставка опаздывает (ставить дубликатное изделие нет возможности). После доставки нового фильтрующего устройства возникнет необходимость установить его на машину, при этом смену масла выполнять не нужно.
3. Невнимательность. При смене моторной смеси мастер забыл заменить фильтрующее устройство.

Основная проблема, возникающая во время замены маслофильтра без смены моторной смеси — возможность вытекания большого количества масла из движка. Многие автолюбители полагают: выполняя вышеуказанную процедуру, придется докупать большой объем смазочной жидкости. Это ошибочное мнение, если процедуру замены сделать правильно, то можно обойтись минимальными потерями автомасла.

Рекомендуем посмотреть видео о необходимости смены смазочного материала и масляного фильтра:

Завершающая стадия

Заключительная часть замены смазочного материала предусматривает его заливку в двигатель автомобиля. Через несколько минут после того как уровень смазочного материала достиг отметки Full на бензобаке, следует ещё раз его проверить. Если масла стала меньше, его доливают, и ждут ещё некоторое время.

Теперь можно завести двигатель, давая ему поработать пару минут. Затем выключают, снова ждут и доливают смазку до максимального уровня. Эту же последовательность действий повторяют до тех пор, пока уровень жидкости не будет оставаться постоянным. После этого можно считать процесс замены масла двигателя «Тойоты» завершённым.

Видео

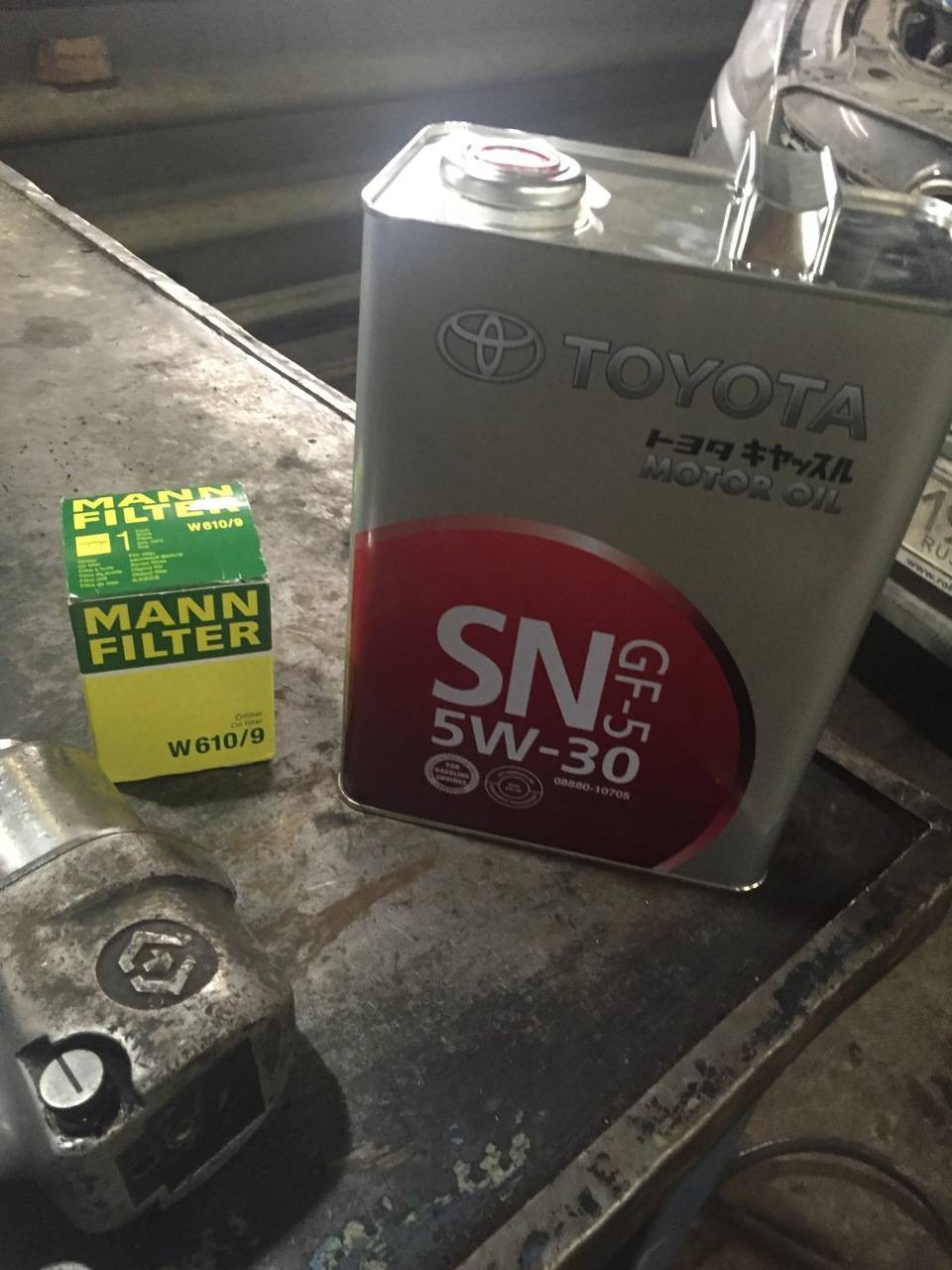

Как выбрать масло и фильтр

Для замены смазки в двигателе потребуется около 5 литров нового масла с показателем вязкости 0W20, 0W30, 5W40, 15W40, в зависимости от температуры в регионе эксплуатации. Лучшим выбором для RAV4 являются фирменные масла от производителя автомобилей, например Toyota Motor Oil.

При замене фильтров подойдут следующие модели:

• Wix 57047;
• Fram CH9972;
• K&N PS-7020.

В поиска последних модификаций фильтров и масел можно использовать соответствующие сайты. Информационные системы таких сетевых ресурсов автоматически подбирают компоненты соответствующие модели после ввода VIN-кода кузова.

Частичная

Автомобиль загоняется на эстакаду или размещается над смотровой ямой, важно, чтобы поверхность была ровной. АКПП выставляется в парковочное положение, после чего:

• убирается защита картера, если таковая имеется;
• на поддоне отыскивается гайка пробки сливного отверстия;
• под нее подставляется заготовленная ранее емкость;
• гайка откручивается, пробка вынимается, и старое масло начинает стекать в сосуд;

Трансмиссионная жидкость будет постепенно сливаться. Когда поток масла прекратится, следует завернуть пробку руками (не ключом, не до конца), и снять поддон автоматической коробки передач, отвинтив болты по ее периметру. В поддоне еще остается старое масло, поэтому отвинчивать его следует аккуратно. Когда гайки ослабнут, поддон можно поддеть плоским предметом (например, отверткой) с одной стороны, и слить оставшуюся ATF.

Поддон пока можно отложить в сторону и заняться фильтром коробки. Он крепится на трех болтах, которые откручиваются, после чего фильтр просто тянется вниз. Емкость для отработки желательно пока не убирать, поскольку коробочный фильтр содержит в себе еще немного масла, которое надо собрать в общую тару. Далее на место ставится новый фильтр и крепится болтами. Внешний вид коробки с новым фильтром:

После окончания работ над фильтром нужно очистить и поставить обратно поддон

Следует удалить из него остатки старого масла и грязь, особое внимание уделив размещенным в поддоне магнитам, собирающим металлическую пыль и стружку от элементов коробки. Для очистки хорошо подойдет карбклинер или WD-40. Чистый поддон:

Чистый поддон:

После того, как поддон очищен, нужно убрать остатки от старой прокладки с поддона и посадочного места на АКПП. Затем устанавливается новая прокладка, для надежности можно немного промазать ее герметиком.

Когда прокладка поставлена, можно возвращать на место поддон, затянув его на все болты. Сливная пробка также ставится обратно и закручивается до конца. Можно, при желании и/или необходимости, сменить ее уплотнительное кольцо и шайбу.

Второй этап процедуры – заливка свежего трансмиссионного масла. Для этого понадобится воронка, узкий конец которой вставляется в отверстие щупа коробки

Новое масло просто аккуратно заливается внутрь, лить следует столько же, сколько вылилось на предыдущем этапе: вот почему важно иметь отградуированную емкость

На этом частичная замена масла завершена. Следует удалить воронку, проверить щупом уровень масла в АКПП Рав 4, завести двигатель, «прогнать» по очереди режимы автоматической коробки, задерживаясь на каждом около 2-3 секунд, снова заглушить мотор и проверить уровень масла в АКПП Рав 4. При необходимости масло доливается. Далее делается небольшой пробный проезд и контрольный замер.

После этого частичную смену масла в АКПП Рав 4 можно считать завершенной.

Способы замены масла в АКПП Рав 4

Замена смазки в АКПП Рав 4 может быть частичной или полной аппаратной. В чем особенность каждого способа?

Аппаратная смена

Полная аппаратная замена масла предполагает использование установки для прокачки. Один патрубок присоединяется к сливному отверстию, другой к заливному. Процедура осуществляется при работающем двигателе, фильтр остается старым. Процесс прекращают, когда на выходе масло становится чистым.

Аппаратная смена

Следующий этап связан с демонтажем поддона, заменой фильтра

Масляный поддон нужно тщательно вымыть, также важно почистить зону его примыкания для правильной установки прокладки (ее не сажают на герметик)

При помощи диагностического устройства выясняется температура масла в автомате, при достижении требуемой отметки выполняется выставление уровня. Долив производится через заливное отверстие до тех пор, пока из сливного не потечет новое масло. На финальном этапе мотор Рав 4 глушится.

Частичная замена

Неполная замена смазки в автоматической коробке Рав 4 производится вручную. При этом объем слитого старого масла компенсируется новым. На Rav 4 таким способом можно заменить до половины всего объема коробки переключения передач. Способ более экономичный, поскольку расход жидкости составляет 3-4 литра.

Сколько и какое масло заливать

В 2010 году на европейском рынке впервые появилась Toyota RAV 4 с вариаторной коробкой передач. В некоторые модели японские производители поставили специализированную КП с фирменным вариатором «Айсин». Автолюбители высоко оценили такие варианты.

Понравился динамичный разгон, экономный расход топлива, плавность хода, высокий КПД, простота управления.

Но если своевременно не менять масло, то вариатор и до 100 тысяч недотянет.

Некоторые владельцы «РАВ 4» используют материалы с другой маркировкой, часто CVT Fluid FE (08886-02505), что категорически не рекомендуется профессионалами. Указанная техническая жидкость характеризуется как бензиносберегающая, что будет лишним для «Тойоты РАВ 4».

Количество заливаемого масла напрямую зависит от года выпуска автомобиля и выбранного способа смены. В случае проведения частичной процедуры рекомендуется восполнить слитый объем плюс 300 гр. При полной смене смазки потребуется две бутыли по 5 литров, т.к. полный объем вариатора составляет 8-9 литров.

Полная замена масла в вариаторе Toyota Rav 4

Подготовка к работе по абсолютной замене масла в вариаторе Тойота Рав 4 требует предельной аккуратности и последовательности. Автолюбителю, желающему самостоятельно произвести обновление трансмиссионной смазки, необходимо следовать следующему алгоритму действий:

• Подготовить необходимые инструменты и предметы для предстоящей работы, а именно:
  • Плоскогубцы;
  • Канистры для слива (до 10 литров объёма);
  • Строительные перчатки;
  • Воронку для заливки;
  • Чистые бумажные салфетки или полотенца;
  • Отвёртки;
  • Набор ключей;
• Подготовить автомобиль марки тойота Рав 4 к замене масла в вариаторе, а именно:
  • Расположить машину на горизонтальной площадке;
  • Следуя принципам безопасности — остановить работу мотора машины и дать ему основательно остыть. При работе двигателя трансмиссионная смазка разогревается до 120 градусов по Цельсию, поэтому сливать отработанную субстанцию, во избежание ожогов, рекомендуется в остывшем виде;
• Слить отработанную техническую жидкость и залить новую.

Что касается последнего пункта в отношении Toyota Rav 4, замена масла в вариаторе не займёт много времени и позволит сохранить автомобиль в рабочем состоянии на длительный срок. Главное — не ошибиться в выборе технической жидкости.

Выбор масла

На автомобилях Тойота Рав 4, начиная с 2010 года выпуска (учитывается только европейский рынок) вместо стандартной АКПП стали устанавливать вариатор. Вариативная коробка передач в моделях марки Тойота — японского производства, специализированной фирмы Айсин.

Для вариаторов данной фирмы больше всего подходит масло TOYOTA ТС (код — 08886-02105) или Toyota CVT Fluid TC. Эта трансмиссионная смазка является оригинальной по отношению к автомобилям марки Тойота

Многие автолюбители предпочитают использовать техническую жидкость CVT Fluid FE (08886-02505), однако её применение не рекомендуется, так как эта субстанция является бензиносберегающей, что не принципиально важно для двигателя Тойоты Рав 4. Для заливки потребуется 5-7 литров масла

Поэтапная замена масла

Процедура смены масла в вариаторе Тойоты Рав 4 производится в несколько этапов. Пошаговая инструкция этой процедуры представлена ниже:

Прежде всего необходимо осуществить слив масла, следуя данному алгоритму действий:
Устранить щиток, защищающий систему от грязи;
Установить сливную канистру под сточное отверстие вариатора транспортного средства;
Открутить пробку слива;
Слить отработанную техническую жидкость

Важно помнить, что 3-5 литров трансмиссионной смазки будут выливаться медленно, этот процесс ни в коем случае не рекомендуется ускорять;

После слива производится залив нового масла по указанной ниже схеме:
Сливные пробки закручиваются, проверяется их герметичность;
При помощи воронки в отверстие, в котором располагается щуп, вливается свежее масло;
Заливочное отверстие закрывается.. В процессе слива отработанной жидкости из Тойоты Рав 4 также можно заменить фильтры и прокладки

Дело в том, что конструкция этого агрегата слишком сложная, поэтому даже опытный автовладелец при промывке может допустить непоправимую ошибку, которая приведёт к серьёзной поломке. Поэтому будьте осторожны, и прочтите предварительно инструкцию. Если состояние вариаторной коробки передач требует промывки, то производится это следующим образом:

В процессе слива отработанной жидкости из Тойоты Рав 4 также можно заменить фильтры и прокладки. Дело в том, что конструкция этого агрегата слишком сложная, поэтому даже опытный автовладелец при промывке может допустить непоправимую ошибку, которая приведёт к серьёзной поломке. Поэтому будьте осторожны, и прочтите предварительно инструкцию. Если состояние вариаторной коробки передач требует промывки, то производится это следующим образом:

• Машина приподнимается таким образом, чтобы её колёса не касались пола;
• 1 банка промывочного вещества добавляется в утилизируемую трансмиссионную смазку;
• Включается двигатель автомобиля (на 10-20 минут);
• Мотор глушится, и отработанная техническая субстанция, вместе с промывочной жидкостью, сливается;
• В вариатор Тойоты Рав 4 заливается свежее масло.

В целях промывки вариаторной коробки передач Тойоты Рав 4 чаще всего используются субстанции типа BG Quick Clean for Automatic Transmissions. Эти технические жидкости доступны для использования только персоналу станций технического обслуживания с соответствующей квалификацией.

Как выбрать масло

Каждому поколению Toyota Rav 4 соответствуют свои параметры моторного автомасла. Выбирают тип жидкости по объему двигателя, году выпуска, потребляемому силовой установкой горючему: бензину или дизельному топливу.

Что необходимо учесть при выборе масла

Выбирая моторную смазку, нужно знать, сколько литров жидкости необходимо использовать.

На Тойота Рав 4 третьего поколения с 2006 по 2010 год выпуска располагают 2 вида силовых агрегатов:

1. 2-литровый ДВС на 152 силы, агрегирует с механической коробкой или АКПП и имеет полный привод. Для него подойдет смазывающий материал 5W30 или 10W30. Объем потребляемого смазывающего материала – 4.2 л.
2. ДВС на 2.4 л, мощность которого 170 л.с. Требуемый объем автосмазки – 4.3 л. Вяжущая консистенция 15W40 и 20W50.

Кроссовер 3 поколения 2010, 2011, 2012 годов работает с 2 разновидностями ДВС на бензине:

1. Двухлитровом, мощность которого 158 л.с. Требуемый объем автомасла – 4.2 л, индекс автосмазки – 0W20, 5W20, 5W30,10W30.
2. V рабочий 2.4 л, мощность 170 л.с., необходимый объем автосмазки – 4.3 л, автомасла: 15W40, 20W50, 5W30, 10W30.

Замена масла в Тойоте Рав 4 2013, 2014, 2015 годов, которые производятся с тремя видами моторов:

1. Бензиновым ДВС на 2 литра с мощностью 146 л.с. Объем автомасла – 4.2 л. Индекс автосмазки – 0W20, 5W20, 10W30.
2. Четырехцилиндровый ДВС, V – 2.5 л, мощностью 180 л.с., объем автомасла – 4.4 л. Индекс SAE и API аналогичны первому мотору.
3. Дизельная установка, объем которой 2.2 л, мощность 148 л.с., количество автомасла – от 5.5 до 5.9 л, индекс – 5W30, 10W30.

При замене моторного масла на авто четвертого поколения Рав 4 в новом кузове от 2017 года необходимо учитывать, что объем заполняемого вещества в металлических корпуса моторов 3ZR-FEи3ZR-FAE равен 4.2 л с фильтром и 3.9 без него, а с мотором 2017 года 2AR-FE объем – 4.4 и 4 литра.
