Как заменить радиатор печки на ВАЗ 2114?

По существу и, что нужно делать

Далее, перейдем к описанию пошаговой замены радиатора отопителя (печки) на ВАЗ-2114. Первым делом, нужно провести диагностику поломки или неисправности.

Она (от авт. диагностика) заключается в определении причин проблем в работе отопления и состоит из следующих возможных вариантов:

  • Большая разница между температурой патрубков подвода и отвода тепла;
  • Система отопления не подает тепло в салон автомобиля;
  • Наблюдается вытекание антифриза из радиатора печки (контур тепла протекает).

Если наблюдается вышесказанное, то не стоит откладывать ремонт на потом. Особенно при надвигающемся сезонном похолодании. Как только замечены проблемы или неисправности в работе отопительной системы автомобиля – нужно срочно провести замену радиатора печки (отопителя) автомобиля.

Причинами возникновения неисправностей могут быть:

  • Проток радиатора печки (отопителя) забился (со временем патрубки имеют свойство засорятся);
  • Произошел износ радиатора (с течением времени металлы истощаются, это происходит из-за динамического изменения температур, атмосферного давления и коррозии металлов).

Небольшое уточнение. Замену радиатора системы отопления ВАЗ-2114 можно провести двумя способами: можно демонтировать панель (торпедо) или без демонтажа панели приборов. Специалисты СТО, например, используют первый вариант, так как хорошо разбираются во всех нюансах и тонкостях приборной панели. Второй способ, как правило, используют все остальные.

Что нам нужно для работы:

  1. Отвертки, разные и много, желательно хороший набор;
  2. Ключи, разные и много, желательно хороший набор;
  3. Несколько хомутов, новых, обязательно подходящих по диаметру патрубков;
  4. Радиатор, желательно новый, как совет, импортный;

Важное уточнение. Важно выбрать правильный тип радиатора для системы внутреннего отопления

Например, алюминиевые радиаторы имеют большее количество боковых ребер, чем их конкуренты, соответственно воздушные каналы шире, что позволяет увеличить эффективную передачу тепла при холостых оборотах. При этом, недостатком является быстрое остывание при быстром нагреве, а при протекании невозможно провести ремонтные работы – только замена радиатора. А медные радиаторы, например, долго остывают при длительном разогреве, и в случае протекания их можно ремонтировать с помощью пайки. Из недостатков, медных радиаторов, стоит выделить меньшее количество ребер, узковатые и быстро забивающиеся каналы (из-за чего чаще приходится проводить ремонтные работы), недостаточный обогрев при холостом ходе

Также, сейчас часто используют разные примеси при производстве радиаторов, на что следует также обращать внимание при покупке

Небольшое уточнение. Замена радиатора отопителя ВАЗ-2114 без демонтажа приборной панели (торпедо) – очень длительный и требующий терпения процесс.

Переходим к фазе ремонта:

  1. Нужно заглушить машину и поднять капот. Обесточить АКБ. Ставим тару под крышкой печки для сливания антифриза.
  2. Регулятор температурного режима нужно переключить на максимальное значение.
  3. Неспеша откручиваем крышку отопительного контура для слива жидкости. Если эту крышку быстренько открутить, то есть вероятность, что зальется генератор.
  4. Возвращаемся в салон автомобиля и отодвигаем передние кресла – назад. Обязательно застилаем передние сиденья клеенкой или чем-то похожим, предварительно откинув спинки кресел.
  5. Проводим снятие (откручивание) центральной стойки. Для этого выкручиваем напольные крепежи (справа и слева), верхний крепеж и боковой. Не забываем про наличие заглушек на крепежах.
  1. Демонтируем бардачок.
  2. Выкручиваем крепления панели приборов (торпедо) пока она не начнет ходить ходуном. Это необходимо для того, чтобы не снимать панель приборов целиком, а просто – отодвинуть, для доступа к радиатору системы отопления (печки).
  3. Теперь открыт доступ к регулирующим тросикам отопительного крана. Нужно снять кончики этих тросиков с проушин регулировочных рычажков, что размещены на передних сиденьях (водительском и пассажирском).
  4. Кожух радиатора отопителя теперь можно снять.
  5. Хомуты патрубков тоже снимаем.
  1. Вместе с напарником, очень аккуратно, нужно приподнять панель (торпедо) и вытянуть ее на себя, это позволит достать старый радиатор и, соответственно, установить новый.
  1. Далее, нужно провести сборку системы внутреннего отопления в обратной последовательности.

Замена радиатора отопителя ВАЗ 2113, 2114, 2115

Автомобили ВАЗ 2113-2115 (Samara 2) являются довольно современными и весьма популярными в бюджетном сегменте. Многие владельцы этих авто жалуются на трудности в обслуживании системы отопления. На «Cамарах” второго поколения конструкторы существенно переработали переднюю панель и повысили комфортабельность салона, но значительно потеряли в удобстве обслуживания отопителя. Радиатор печки спрятан глубоко под панелью и доступ к нему ограничен.

В этой статье расскажем, как произвести замену радиатора отопителя ВАЗ 2113, 2114, 2115 без снятия передней панели. Также расскажем о выборе нового радиатора и перечислим инструмент для работы.

Признаки неисправности

Основная причина, из-за которой в автосервис обращаются, наверное, 90% людей, которые хотят заменить радиатор печки, следующая: “плохо греет печка, что делать?”. В этом случае (во всяком случае, в нормальном автосервисе, где задача механиков — решить проблему клиента, а не выполнить “любой каприз за ваши деньги”), прежде всего, проверяется на наличие проблем система охлаждения.

Среди проблем, которые вызывают этот симптом, следующие:

  • неисправный термостат;
  • воздушная пробка в системе охлаждения;
  • забит радиатор отопления;
  • закрыт краник печки.

Разберем далее каждую подробнее.

Термостат

Одной из причин плохого прогрева печки в холодное время года может быть заклинивание термостата в открытом положении. В этом случае охлаждающая жидкость сразу уходит на большой круг при запуске двигателя. В результате прогревается машина очень долго, двигатель как следует не прогревается, печка тоже не греет

Если в вашем случае плохой прогрев салона зимой сочетается с медленным прогревом двигателя — обратите внимание на термостат. К слову, жарким летом эту проблему можно и не заметить. Двигатель прогревается медленнее, чем обычно, но на это обратит внимание только опытный автолюбитель

Двигатель прогревается медленнее, чем обычно, но на это обратит внимание только опытный автолюбитель. Бывает и так, что термостат заклинивает в закрытом положении

В этом случае печка тоже не работает, а двигатель, наоборот, закипает быстрее обычного. Холодной зимой проблему можно не заметить, если ездить только на короткие расстояния и не стоять в пробках

Бывает и так, что термостат заклинивает в закрытом положении. В этом случае печка тоже не работает, а двигатель, наоборот, закипает быстрее обычного. Холодной зимой проблему можно не заметить, если ездить только на короткие расстояния и не стоять в пробках.

Воздушная пробка

Воздушная пробка чаще всего образуется после замены антифриза. Но могут быть и другие причины завоздушивания системы. У нас на сайте есть специальный материал, полностью посвященный этому вопросу. При необходимости рекомендуем обратиться к нему. Проверить систему несложно: нужно прогреть машину до срабатывания вентилятора и тщательно прощупать все патрубки

Популярные статьи  Разновидности ДВС: какие существуют двигатели внутреннего сгорания

Особо обратите внимание на те, что подсоединены к штуцерам крана радиатора. Нащупав участок, температура которого отличается от соседнего, вы сможете убедиться в наличии данной проблемы

Забит радиатор отопления

Еще одной причиной плохо работающей печки является эта. Радиатор забивается по ряду причин:

  • антифриз не меняется с правильной периодичностью, из-за чего на его стенках появляются отложения, которые и забивают каналы;
  • была поломка крыльчатки помпы, частицы которой попали в радиатор;
  • разрушение внутренней поверхности радиатора по возрастным причинам.

Если есть подозрение на засорение (а оно должно быть, если все остальные элементы системы охлаждения работают нормально), стоит воспользоваться специальными средствами для промывки системы охлаждения.

Кран печки

Он может забиться или закиснуть в полузакрытом положении. Или вообще он просто прикрыт. Быть может, прежний владелец предпочитал ездить в прохладе. Проверьте, как он открывается-закрывается, нет ли течи.

И, наконец, если все вышеперечисленное не сработало, поздравляем. Начинается…

Доработка патрубка

Когда из левого дефлектора поток воздуха слишком мал, можно обеспечить его интенсивность принудительно. Для этого надо вставить в патрубок небольшой по размеру (около 50 мм) вентилятор. Для тюнинга подойдет кулер, применяемый в компьютерах.

Сначала вынуть дефлектор. Сделать отверстие под кулер и установить его. Загерметизировать. Патрубок с вентилятором поставить на место. Восстановить электрику. Как вариант – подключить кулер напрямую к контактам отопителя. В этом случае он будет работать только при включенном зажигании.

Правильно проведенная модернизация добавит тепла в салон и избавит владельца ВАЗ 2114 от многих проблем.

ЗАМЕНА

Замена радиатора печки ВАЗ 2115 (ВАЗ 2113) ничем не отличается от замены на модели 2114, поэтому эта работа выполняется для перечисленных марок одинаково. Для проведения работ потребуются инструменты:

  • Различные отвертки (крестовые, шлицевые, разной длины и размеров);
  • Набор комбинированных ключей;
  • Умелые руки и максимум терпения и аккуратности.

Нужно приготовить емкость для слива охлаждающей жидкости. Вместо отверток будет удобно воспользоваться шуруповертом.

Если нужно целиком снять печку, то и панель приборов снимается полностью. Для снятия радиатора печки панель разбирается частично, наполовину. Подобный ремонт проводить не слишком просто, но самостоятельно его все же сделать можно без наличия особых слесарных навыков. Необходимо только все делать аккуратно и не торопясь. Итак, что нужно, чтобы снять радиатор печки на ВАЗ 2114:

Не забудьте первым делом – слить охлаждающую жидкость

  1. Слить охлаждающую жидкость. Сначала снимаем пробку расширительного бачка и сливаем антифриз из основного радиатора, затем откручиваем пробку в блоке цилиндров и сливаем жидкость из блока.
  2. Снять автомагнитолу в салоне.
  3. Демонтировать заглушку, затем открутить шурупы рамки крепления комбинации приборов (всего четыре шурупа ­– два сверху и два снизу). Щиток приборов при этом не вынимается.
  4. Удалить с блока управления печкой все ползунки и ручки.
  5. Снять кожух рулевой колонки (крепления сверху и снизу).
  6. Демонтировать крышку диагностического разъема (находится под прикуривателем), отвернуть саморезы крепления самого разъема.
  7. Разъединить разъем прикуривателя.
  8. Далее следует отсоединить все штекера, которые находятся на центральной консоли. Их лучше пометить, чтобы потом не перепутать при сборке.
  9. Вынимаем блок сигнализаторов, открутив два шурупа. Теперь центральная рамка панели приборов свободна, можно демонтировать ее. Еще теперь удобно добраться до штекера подсветки прикуривателя, разъединяем и его.
  10. Бардачок держится на 6 саморезах. Снимаем бардачок.
  11. По бокам панели приборов есть крепежи (по одному саморезу сверху и по одному снизу). Отворачиваем их.
  12. Откручиваем болты кронштейна крепления блока управления двигателем и снизу болты крепления железного каркаса с левой и правой стороны (к днищу автомобиля).
  13. Отворачиваем саморезы, на которых держится блок регуляторов печки.
  14. Снимаем пластмассовые обшивки передних верхних кузовных стоек. Они крепятся саморезами.
  15. Между панелью и рулевой колонкой есть шуруп на панели, откручиваем и его. Теперь вся панель ослаблена, нужно ее подать в сторону сидений и немного вверх. Желательно с правой стороны воспользоваться ромбовидным домкратом, чтобы зафиксировать панель в отжатом состоянии и добраться до радиатора отопителя.
  16. Добираемся до хомутов на патрубках радиатора печки и ослабляем их. Сдергиваем патрубки. Под ними предварительно желательно проложить тряпку, чтобы остатки стекающей жидкости не впитались в ковролин напольного покрытия.
  17. Сам радиатор в корпусе печки держится на трех саморезах. Отворачиваем шурупы и достаем его.

Теперь остается новую деталь установить на место и собрать все в обратном порядке. Для того, чтобы в салоне было теплее, прокладываем его поверхность слоем поролона толщиной приблизительно 1,5 мм.

Проверка работоспособности после проведения замены производится до того, как будет собрана панель приборов. Устанавливается радиатор печки, крепятся патрубки, заливается антифриз и запускается мотор. Если тосол не течет, и система отопления ВАЗ 2114 нормально функционирует (воздух в салоне нагревается в должном режиме), то значит, что замена радиатора отопителя прошла успешно, и можно полностью устанавливать все детали на место.

Как поменять радиатор на печке на ВАЗ 2114?

Следует заметить, что замена радиатора печки ВАЗ 2114 предполагает наличие двух способов.

  • В первом варианте необходимо снимать торпеду.
  • Во втором варианте приборная панель не демонтируется.

Любой профессионал отдаст предпочтение первому способу без малейшей тени сомнения. Любой мастер-механик на СТО заменит радиатор отопителя ВАЗ 2114, предварительно разобрав его, что называется, до последней гаечки. Это довольно кропотливая работа, сопряженная с большим количеством нюансов. Новичку она просто не под силу. Это сможет сделать только тот, кому неоднократно приходилось собирать и разбирать приборную панель. Автолюбитель недостаточно профессионального уровня предпочтет снятие печки радиатора ВАЗ 2114 способом, который не предполагает необходимость демонтажа приборной панели.

Разумеется, для работы понадобится необходимый набор инструментов. В него входят отвертки, ключи, хомуты на патрубки, некоторые другие средства для ремонта. Естественно, необходим сам новый радиатор. Поменять печку можно, заменив только сам радиатор.

Алгоритм действий

При замене радиатора печного ВАЗ 2114 необходимо выполнить следующие действия:

  1. Требуется заглушить автомобиль, и открыть капот. После этого авто следует обесточить, сняв провода с клемм АКБ. Весь имеющийся в печке антифриз необходимо слить в заранее приготовленную емкость.
  2. Регулятор обогрева следует поставить в такое положение, когда он находится при максимальном обогреве салона.
  3. Затем необходимо снять заглушку, которая находится на отопительном контуре. Действия следует проводить максимально быстро, иначе антифриз забрызгает генератор. Для того, чтобы жидкость вытекала быстрее, можно открыть крышку, которая находится на самом бачке для антифриза.
  4. Необходимо принять меры безопасности для того, чтобы в салоне не испачкать сиденья. Задние кресла следует отодвинуть и запрокинуть. Поверх они закрываются клеенкой и старым одеялом.

Затем откручивается центральная стойка. Крепеж с обеих сторон вывинчивается к полу, сверху выкручивается саморез. Помимо этого, раскручивается боковой крепеж. Шляпки некоторых крепежных элементов закрыты заглушками, и они бывают незаметны

Популярные статьи  Что делать с отработанным моторным маслом

На это следует обратить внимание.

Затем следует вывинтить крепление торпедо. Это необходимо сделать так, чтобы приборная панель, что называется, ходила ходуном
В момент, когда извлекается радиатор, это очень важно. Иными словами, она разбирается не основательно, а просто отодвигается.
Затем необходимо добраться до тросиков, которые регулируют отопительный кран.
Далее с радиатора необходимо снять защитный кожух.
Парубки крепятся хомутами
Их также необходимо снять.
Теперь при замене радиатора печного ВАЗ 2114 потребуется помощник. Вместе с напарником необходимо поднять приборную панель и потянуть на себя. Такие действия необходимы для того, чтобы удалить старый радиатор, а на его место поставить другое устройство

Это делается с максимальной осторожностью в целях избежать каких-либо повреждений

  1. После установки нового радиатора сбор осуществляют в обратной последовательности.

Необходимо обратить внимание на то, что после сборки контур необходимо вновь заполнить сервисной жидкостью. Затем осуществляется прокачка обогревателя

Салон рекомендуется основательно протопить. Затем двигатель глушат. Если возникает необходимость, антифриз в бачок необходимо долить.

Система отопления ВАЗ 2114 может быть неисправна и по другим причинам.

Конструкция и схема работы отопителя салона ВАЗ 2114

Салон автомобиля ВАЗ 2114 в холодное время года обогревается с помощью отопителя или печки. Основу печки составляет радиатор. С помощью системы воздуховодов и заслонок тепло от него направляется в разные зоны салона. Тем самым создаётся микроклимат, не позволяющий замерзать стёклам и обеспечивающий комфортные условия для водителя.

Как заменить радиатор печки на ВАЗ 2114?

Печка в автомобиле ВАЗ 2114 работает по довольно простому принципу

Схема работы отопителя довольно проста. Источником тепла является работающий двигатель, для охлаждения которого используется специальная жидкость — тосол. При движении тосола по замкнутому кругу происходит передача тепла от горячего мотора к зонам остужения. В легковом автомобиле таких зон две — это радиаторы системы охлаждения двигателя и отопителя. Горячий тосол передаёт тепло холодному воздуху, который циркулирует через соты радиаторов с помощью вентиляторов. Тем самым тосол остывает и возвращается к мотору, где в очередной раз нагревается. Этот процесс при работающем двигателе должен быть непрерывным.

Причины замены

Специалисты выделяют две причины, по которым требуется заменить радиатор отопителя.

  1. Появление течи. Радиаторы производятся из цветных металлов, чаще всего алюминий или медь. Из-за реакции с охлаждающей жидкостью металлы окисляются и это приводит к образованию утечек.
  2. Загрязнение трубок внутри радиатора. Охлаждающая жидкость, циркулируя по системе, смывает продукты коррозии и другие мелкодисперсные частички. Эти частички оседают в блоке двигателя и в трубках внутри радиатора отопителя. При частичном загрязнении у системы отопления падает КПД, а при сильном вовсе перестает работать. Стоит отметить, что на начальном этапе загрязнение радиатора можно устранить промывкой системы охлаждения химическими средствами.

Что такое вентилятор печки

Вентилятор — функциональный элемент, который прогоняет сквозь радиатор печки воздух, проникающий в салон. Вентилятор наряду с радиатором, трубками для циркуляции хладагента, жидкостным регулятором и воздуховодом входит в состав отопительного узла. Его назначение — прогонять сквозь нагретый радиатор холодный воздух, создавая теплообмен.

Рекомендуем: Секреты мастеров — все способы выпрямления вмятины без покраски

Функции узла

Вентилятор отопителя — это моторчик, обеспечивающий подачу воздуха. Подробнее представить себе его работу можно только в процессе работы всей системы отопления:

  1. В ходе нагревания мотора автомобиля, в него поступает жидкость, охлаждая стенки блока цилиндров и забирая тепло.
  2. Горячий тосол попадает в радиатор отопителя, и последний быстро нагревается.
  3. В работу включается моторчик (вентилятор), подающий потоки холодного воздуха, тем самым охлаждая элемент.
  4. Салон машины начинает теплеть.

Как заменить радиатор печки на ВАЗ 2114?

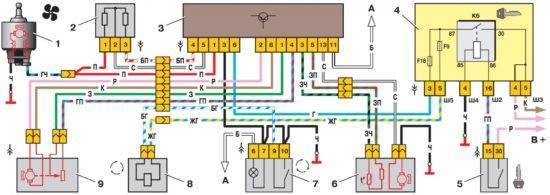

Схема отопления ВАЗ 2113–2115 наглядно показывает назначение моторчика

Где находится моторчик печки ВАЗ 2113—2115

На автомобилях ВАЗ 2113—2115 моторчик отопителя расположен в подкапотном пространстве. Прикрыт он защитным кожухом, зафиксированным четырьмя винтами. Сам вентилятор тоже держится на болтах с гайками, соединяется на кузовной части автомобиля.

Диагностика

Причин, по которым из печки дует холодный воздух, может быть несколько:

  • воздушная пробка системы охлаждения;
  • недостаточный уровень охлаждающей жидкости;
  • неисправный моторчик обогревателя;
  • неисправный термостат (находится всё время в открытом положении);
  • закисший краник может не открывать до конца заслонку;
  • забитая мусором шахта воздухозаборника отопителя (под капотом).

Как заменить радиатор печки на ВАЗ 2114?

Потёк или лужица (с характерным запахом и цветом жидкости) под ковриком пассажира может быть за счёт неплотного прилегания резиновых патрубков к металлическим патрубкам (можно попробовать подтянуть хомуты). Резиновые патрубки нередко теряют свою первоначальную эластичность или на них появляются трещины (поможет замена резиновых патрубков).

Меняем со снятием панели

Для тех, кто не хочет повредить панель, подойдет метод, предполагающий ее снятие.

В этом случае вам понадобится тот же инструмент, о котором говорилось выше, за исключением пильного полотна по металлу.

Здесь главное иметь под рукой как можно больше отверток Phillips разной длины.

А дальше делаем все так:

  1. Снимите боковые панели центральной консоли (см. Выше);
  2. Разбираем ящик для хранения;
  3. Снимите облицовку центральной консоли. Для этого снимаем наконечники ползунков управления системой отопления и «крутилку» включения вентилятора печки. Вытаскиваем магнитолу. Откручиваем винты крепления обшивки: вверху на центральной консоли (скрыта заглушкой), над панелью приборов (2 шт.) И под ней (по обе стороны от рулевой колонки);

  4. Снимите верхнюю часть кожуха рулевой колонки;

  5. Оттягиваем крышку консоли. Отсоединяем от него все колодки с проводкой, предварительно отметив маркером место, где она была (фото можно сделать). Далее полностью снимаем крышку;

  6. Откручиваем винты крепления панели к кузову (по два винта с каждой стороны возле дверей);
  7. Откручиваем саморезы, удерживающие металлический каркас для крепления ЭБУ (вверху под панелью и внизу у пола);

  8. Откручиваем винты, расположенные над рулевой колонкой;
  9. После этого панель поднимается и направляется к себе;
  10. Подносим панель к себе, затем просим помощника или приподнимаем ее высоким домкратом, чтобы обеспечить доступ к радиатору. Можно временно поставить какой-то акцент;

  11. Отсоединить шланги радиатора (не забыв заменить емкость для сбора остатков охлаждающей жидкости);
  12. Откручиваем три крепежных винта и снимаем теплообменник.

После этого остается только поставить новый элемент и собрать все обратно.

Но здесь следует учесть некоторые нюансы:

  • Чтобы надежно зафиксировать стыки труб с радиатором, хомуты необходимо заменить на новые;
  • После установки нового теплообменника и подсоединения к нему патрубка необходимо сразу проверить герметичность соединения, заливая систему охлаждения антифризом. И только убедившись в отсутствии протечек, можно поставить панель на место.
  • Не лишним будет смазать стыки термостойким герметиком;

Как видите, второй способ более трудоемкий, но сама панель остается целой.

Кроме того, с помощью этого метода на этапе сборки все стыки панели с корпусом можно покрыть герметиком для устранения скрипов.

В целом оба метода хороши, но у каждого есть свои достоинства и недостатки. Поэтому какой из них использовать — решать самому владельцу машины.

Популярные статьи  Стук при переключении передач АКПП: причины

Замена без снятия панели, есть ли швы?

Ремонт радиатора

Очистить систему трубок радиатора от отложений и накипи вполне возможно. Для этого можно воспользоваться теми же чистящими средствами, которые обычно применяются в быту («Силит», «Крот», Comet). Впрочем, подойдут любые химически активные составы, включая «Кока-кола» (наверняка вы неоднократно видели материалы, посвящённые этому напитку в части химических свойств). Как показывает практика, лучших результатов удаётся добиться, работая со снятым радиатором, но это не критично. Вполне удовлетворительную чистку можно выполнить и без демонтажа радиатора. Схема промывки очень проста: сливается тосол, отсоединяются все патрубки, после чего в заливную горловину заливают чистящее вещество. Затем запускается мотор, который при включённой печке должен проработать на холостом ходу порядка 40 – 120 минут.

После прочистки радиатор подвергается тщательно промывке, для чего можно использовать проточную воду из крана, подключённую посредством подходящего шланга. Завершающий этап – просушка радиатора сжатым воздухом (при наличии компрессора) или естественным путём, на что потребуется не менее суток. Наличие течи – проблема намного более серьёзная. Устраняется она посредством пайки. При этом нахождение течи само по себе может оказаться трудоёмкой задачей, которую без снятия радиатора выполнить малореально.

Пайка также затруднительна, поскольку материал изготовления трубок радиатора – алюминий. Для такой работы нужен очень мощный паяльник, дополненный специальными припоями и флюсом. Качество пайки зависит и от навыков работника, выполняющего такой ремонт: если они невелики, высока вероятность того, что со временем течь восстановится в том же месте. Поэтому имеет смысл поменять радиатор на новый, стоимость которого варьируется в пределах тысячи рублей.

Поломки радиатора отопителя

Наиболее распространёнными причинами потери работоспособности радиатором являются:

  • разгерметизация устройства;
  • засорение трубок.

Появление течи в радиаторе – следствие получения механических повреждений, коррозионных процессов и рассыхания материала, из которого изготовлены трубки радиатора. В этом случае снижение объёма тосола приводит к повышению его температуры и ухудшению охлаждения мотора, о чём будут свидетельствовать показания температурного датчика.

Второй причиной невозможности изменить режим работы отопителя является неисправность самого переключателя. Правда, поломка его – явление достаточно редкое, происходящее по причине окисления контактных поверхностей.

Если после ремонта или замены резистора обогревателя вентилятор продолжает подавать признаки жизни только в одном режиме, независимо от положения переключателя, необходимо проверить работоспособность последнего. Для этого нам потребуется опять же отвёртка, а также ножницы (или достаточно мощный пинцет). Порядок выполнения работы:

  • снимаем с аккумулятора отрицательную клемму;
  • откручиваем 4 самореза, которыми крепится правая крышка панели;
  • снимаем со шлицов и вытаскиваем переключатель, потянув его на себя;
  • ножницами, пинцетом или другим подходящим инструментом отворачиваем гайку, которая удерживает переключатель;
  • с правой боковой стороны консоли извлекаем переключатель, обозначив и отсоединив от него все разъёмы;
  • осматриваем контакты на предмет наличия окалины, ржавчины или других дефектов, зачищаем их с помощью мелкой шкурки;
  • устанавливаем переключатель на место, подсоединяем клемму и проверяем его работоспособность. В случае отсутствия эффекта переключатель нужно заменить на новый.

Последовательность действий

Слейте охлаждающую жидкость, открыв пластмассовый краник рядом с генератором (внизу радиатора). Всю оставшуюся жидкость удалите, используя кусок шланга и воронку.
Сняв воздуховоды, проверьте на панели состояние отверстий с выходами от отопителя. Если они не соосны и перекос составляет больше 50%, аккуратно подпилите отопитель салона.
Промаркировав полосками цветного скотча (цветными фломастерами) все разъемы, снимите приборную панель.
Снимите руль, облицовочную часть рулевой колонки, подрулевые переключатели

Осторожно демонтируйте отопитель, отвинтив гайки и сняв провод с массы. Предварительно пометив, отсоедините разъемы отопителя.
Сняв защелку тросика и радиаторные шланги, выньте отопитель, сняв 2 винта вентилятора.

Обязательно обратите внимание на состояние резиновых шайб и подпятника

  1. Отвернув 3 болта, бережно снимите радиатор отопителя.

Снимайте радиатор аккуратно. Могут вытечь остатки охлаждающей жидкости.

  1. Подготовьте турбулизаторы (пластиковые спирали для увеличения теплоотдачи радиатора). Спирали должны входить в заводскую комплектацию, но часто отсутствуют.

. Можно самостоятельно нарезать турбулизаторы (завихрители). Подготовьте алюминиевые (медные) пластинки сечением 6 мм на 1,5 мм. Один край пластинки зажмите дрелью, противоположный край в тиски и перекрутите спиралью.

Проверьте нижнюю стенку отопителя на деформации, смещения, пробоины, нарушения целостности и прочие дефекты. Определить целостность можно через отверстие для установки радиатора.
Аккуратно разберите отопитель, отведя друг от друга половины корпуса. Откройте подходящей отверткой защелки и выверните винт под центральным соплом. Последовательно снимите рычаги, управляющие заслонками.
Обследуйте внутреннюю поверхность отопителя. Проклейте поролон, если он отслоился, и наклейте битопластовые полосы. Битопласт нужно наклеивать так, чтобы корпус оставался максимально герметичным при переводе заслонок в крайнее положение. Тщательно отрегулируйте центральную заслонку.
Все крепежные места заслонок обработайте консистентной смазкой. Перед соединением частей корпуса отопителя поверхности разъемов обработайте герметиком. Соберите восстановленный отопитель в обратном порядке. Если у нижней ребристой стенки есть деформация и при сборке корпуса образовалась щель, заполните её герметиком.
Между радиатором и печкой не должно быть никаких зазоров. Полосы обычного поролона не принесут большой пользы. Лучше в местах соприкосновения радиатора и отопителя проклеить битопластовые полосы.
Отбалансируйте крыльчатку вентилятора, при необходимости наматывая проволоку на его лопасти. Выведите обратно провода сквозь корпусную резиновую заглушку.
Отрегулируйте ход заслонок. Все рычаги должны легко фиксироваться в крайних позициях

Особенное внимание надо уделить рычагам центральной и главной заслонок. В основном регулировку проводят, подбирая положения оплетки

После регулировки заслонок займитесь краном отопителя. Конструктивно предусмотрен выбор неполного открытия/закрытия крана. Определите положение, в котором кран не будет закрываться до конца.
Перед установкой обработайте герметиком радиаторные шланги и трубки. Замените все хомуты на новые. После полной сборки, заливки антифриза и прогрева двигателя затяните хомуты еще раз. Затем на входные отверстия воздуховодов перед установкой панели приклейте пенопласт и битопласт, проделав в них достаточно широкие отверстия.
В некоторых случаях технического обслуживания отопителя может быть недостаточно для решения всех проблем. Возникает вопрос, как утеплить ваз 2114 на зиму, чтобы машина быстро прогревалась и температура в салоне была максимально комфортной?Если дует из дверей или тепло уходит через технологические отверстия, проблему можно решить с помощью замены уплотнителей и теплоизоляции машины.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
