Причины неполадок

Ступица — очень прочная деталь автодиска, поэтому поломки случаются редко. Но все же иногда происходит деформация запчасти. К тому же задняя ступица более износоустойчива в отличие от передней, так как меньше подвергается сильным нагрузкам.

Вам это будет интересно О разболтовке дисков на автомобили Чери

«Дорожные факторы»

Попадающая влага и пыль со временем вытесняют смазку, и диск в результате избыточного трения начинает перегреваться.

Недостаточная смазка

Занимает первое место среди причин поломки этой запчасти.

Важно!

Иногда ее причиной становится некачественный материал для смазки.

Сильный «затяг» крепежа

Часто бывает, что болты ввинчены до упора более чем надо — так происходит износ резьбы.

Важно!

Если ступица и подшипник являются неразделимым соединением, то износ такой конструкции почти не грозит.

Ступичные подшипники, интегрированные с ABS

Антиблокировочная система устанавливается на многие модели современных автомобилей, поэтому ступичные узлы служат местом крепления датчиков и сенсоров. На смену традиционным зубчатым колесам приходит новейшие магнитные энкодеры. Последние имеют переменные участки магнитных полюсов, благодаря которым осуществляется передача информации о скорости вращения колеса на сенсор.

Магнитные энкодеры обладают небольшой массой и способны считывать данные даже на самых малых скоростях. Вес активных датчиков также невелик, а их монтаж выполняется намного проще по сравнению с более ранними моделями.

Что такое ступица в автомобиле (+чертеж) – виды, неисправности и замена ступицы своими руками

Почему стоит серьезно отнестись к данной неполадке

Прежде чем думать о том, как проверить подшипник ступицы переднего колеса, следует осознать всю серьезность возможной неполадки. Выход из строя данного элемента чреват не только неприятным шумом, который будет раздражать пассажиров и водителя.

Однажды, вместо гула вы услышите хруст и громкий треск.

Это будет сигналом о том, что подшипник полностью разрушился, в результате чего заклинит ступица колеса, а шаровая опора рычага подвески будет деформирована.

Если это произойдет на высокой скорости, то последствия тут бывают более чем плачевными. В результате, не помешает знать, как проверить ступичный подшипник ВАЗ 2110 и других автомобилей.

Что может привести к поломке элемента

Чтобы проверка ступичного подшипника требовалась вам как можно реже, необходимо понимать, какие именно предусловия у поломки данного элемента. Как правило, подобные устройства весьма надежные и долговечные.

Они могут нормально работать даже в достаточно сложных условиях. В то же время, хотя производители часто указывают большой ресурс элемента, подобные комплектующие могут выйти из строя уже через сотню тысяч километров пробега.

Именно тогда и требуется диагностика подшипника ступицы.

В основном, к поломке детали приводит:

  • низкое качество дорожного покрытия, что проявляется в повышенной нагрузке на подвеску;
  • естественная выработка ресурса;
  • плохая смазка ступичного подшипника, а также неэффективное уплотнение;
  • неправильный монтаж элемента.

Таким образом, все это приводит к поломке элемента. Но убедиться в неисправности можно лишь тогда, когда вы знаете, как проверить подшипник ступицы.

Диагностика ступицы колеса

Итак, прежде всего, ответ на вопрос, как проверить передний ступичный подшипник, состоит в том, чтобы прислушаться к своему транспортному средству. Характерным симптомом тут выступает монотонный гул на низких частотах. Более четко шумы можно услышать на поворотах при скорости от 20 километров в час.

Еще одним вариантом того, как проверить подшипник ступицы переднего колеса ваз 2110, является выполнение резких поворотов на небольшой скорости (20-30 километров в час).

Если мы поворачиваем влево, при этом гул пропадает, значит именно левый подшипник вышел из строя (ведь в случае крена вся нагрузка будет идти на правое колесо). Точно так же можно проверить работоспособность подшипника ступицы правого колеса.

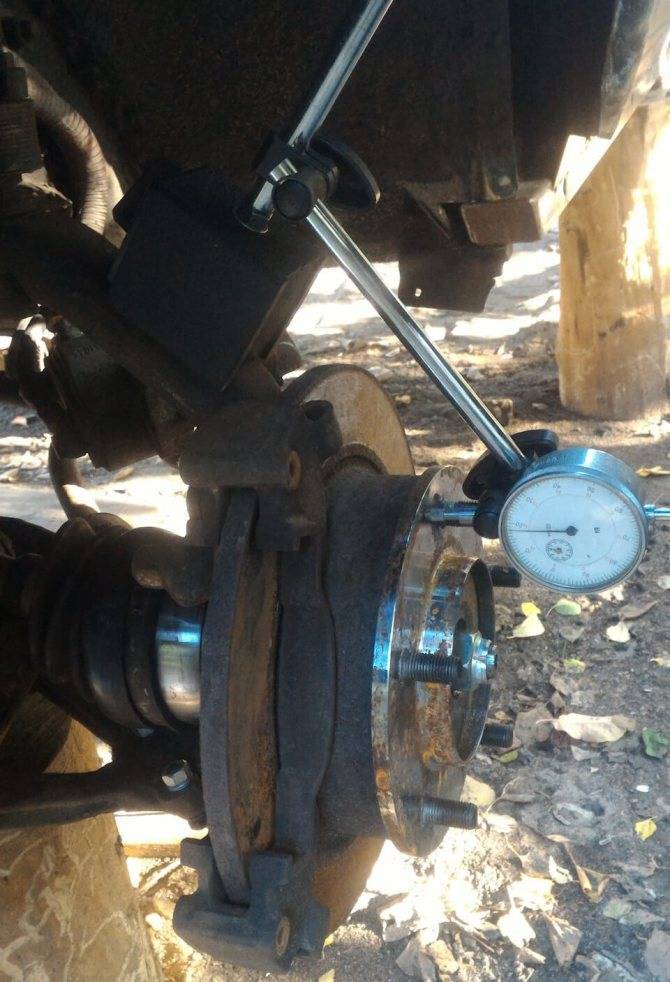

Определяем наличие люфта

Для более точного определения ситуации, нам понадобится домкрат. С помощью такого инструмента вывешиваем колесо, после чего проверяем, есть ли люфт. Одной рукой мы берем колесо сверху, а второй – снизу. Пробуем немного покачать его.

Если ощущается люфт, значит, все дело кроется в подшипнике, который нужно сразу же заменить.

В то же время, появление люфта может свидетельствовать также о неисправности одного из элементов подвески. Проверить это достаточно легко. Необходимо просто полностью выжать тормоз, если при этом люфт не исчезает, значит, проблему следует искать не в подшипнике. Кроме того, иногда люфт свидетельствует о том, что подшипник плохо закрепили, так что стоит проверить, не ослабло ли крепление.

Дополнительно вам поможет видео о том, как проверить ступичный подшипник. Найти его можно найти на нашем сайте. В видео подробно даются ответы на все возникающие вопросы как проверить ступичный подшипник:

Стоит ли менять элемент своими руками

Определив, что проблема кроется именно в подшипнике, можно отправиться на СТО или же заняться ремонтом самостоятельно, если у вас есть специальные навыки и умения.

Но тут нужно быть предельно аккуратным, верно выставить зазор при монтаже, а также не использовать острых инструментов, которые могут повредить уплотнение подшипника.

Во время запрессовки элемента в отверстие, необходимо передавать усилие на наружное кольцо. Устанавливая же подшипник на ось, следует проследить, чтобы воздействие шло именно на внутреннее кольцо.

Итак, мы узнали, как проводится подробная диагностика подшипника передней ступицы. Необходимо еще раз подчеркнуть, что подобная неполадка является более чем серьезной.

При обнаружении гула, люфта или других признаков, следует тщательно проверить элемент. Если у вас возникают определенные сомнения, то тут необходимо обратиться к профессионалам или заменить неисправный подшипник.

Так вы сможете уберечь себя от различных происшествий на дороге.

Видео о том, как проверить подшипник ступицы переднего колеса:

Советы по обслуживанию и эксплуатации подшипников

  1. Как смазать подшипник ступицы.

Не допускайте попадания пыли в смазку и подшипники. Смазка наружных поверхностей предотвращает образование коррозии. Для наружной смазки проделайте такие операции:
Сначала требуется чисто промыть керосином посадочное место обоймы, вытереть насухо, затем смазать тонким слоем смазки посадочную поверхность. Наденьте чистую резиновую перчатку, нанесите на ладонь смазку и втирайте в подшипник, затем вставьте деталь внутрь и дополнительно протрите поверхность ветошью, которая смочена смазкой.
Использовать можно любую антикоррозионную смазку, на рынке продаются специализированные смазки для подшипниковых узлов. При нанесении соблюдайте количество смазки – не должно быть подтёков с узла.
Смазка подшипника внутри возможна, если он открытого типа или имеет резиновые уплотнения

Популярные статьи  Как затонировать машину своими руками.

Добавите смазку внутрь, но тут так же необходимо соблюдать важное правило – не должно быть излишков смазки (неоднократно прокрутите обоймы, лишняя смазка выйдет, её следует убрать).

Рекомендуемая смазка представлена в таблице:

Марки смазкиПроизводителиЗагустительБазовое масло

RareMax AF-1 Kyodo Yushi Co., Ltd. Карбамид Минеральное масло
6459 Grease N Showa Shell Sekiyu, K.K. Карбамид Минеральное масло
Pyronoc Universal N-6C Nisseki Mitsubishi Oil Corporation Карбамид Минеральное масло
HB-1 Kyodo Yushi Co., Ltd. Карбамид Минеральное масло
Ronex MP Exxon/Mobil Литий Минеральное масло
  1. Как продлить срок службы.

Затягивайте гайку оси с рекомендуемым моментом. Чрезмерный натяг вызовет избыточное трение, смазка нагреется, высохнет, трущиеся детали деформируются. Недостаточный момент крепления вызовет люфт больше допустимого, что приведет к преждевременному износу. Используйте для ремонта подшипников оригинальные запасные части (гайку, шплинт, стопорыне кольца и т.д).

Какой подшипник ступицы выбрать по производителю, и на что обращать внимание при покупке. Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель

Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию

Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель. Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию.

Комплект ступичного подшипника — что в него входит.

Рем комплект включает расходные детали: ступичные гайки 1 или 2 шт., колесные болты – комплект, стопорное кольцо 2 шт. шплинт. Возможны сальники, наружные обоймы и даже смазка.

Что использовать пресс или съемник.

Для качественной работы используйте пресс, снимите узел в сборе, отвезите на СТО, за небольшую плату произведут замену деталей узла за 1-1,5 часа. Съемник применяют при замене самостоятельно, покупают или берут в аренду. Рука помощника пригодится для задержки ключа.

Важный момент:Не давите на внутреннюю обойму подшипника, так как это может привести к повреждению элементов подшипникового узла.

Подшипники с АБС.

Наличие импульсного кольца легко проверить металлическим предметом, приложенным к одной из сторон уплотнений. Намагниченную сторону ставят внутрь отверстия кулака к разъему считывающего датчика.

Регулировка подшипника ступицы переднего колеса без привлечения автомехаников

Ниже описано проведение работ по настройке ступицы и подшипника в автомобиле

Необходимо придерживаться предложенного плана и проявлять осторожность

  1. С помощью домкрата поднимите ту часть машины, откуда исходил нездоровый звук или сильная вибрация.
  2. Проведите демонтаж колеса, сняв его с несущего вала.
  3. Дальше вы натолкнетесь на специальный колпак, под которым расположена ступица. Он служит защитой подшипника от внешних негативных факторов. Ело можно легко снять, используя зубило и молоток.
  4. Дальше вам нужно будет смонтировать обратно ранее снятое колесо. При этом необходимо оставить открытым доступ к подшипнику и не надевать защитный колпак. Колесо должно быть крепко установлено. Для этого его диаметрально закрепляют болтами. Крепеж следует проводить аккуратно и, зафиксировав первый болт, второй крепить напротив него. Таким образом нужно закручивать все болты. Это позволит точно и ровно закрепить колесо на валу.
  5. Дальше необходимо распрямить буртик, расположенный на гайке ступичной, после чего у вас появится возможность демонтировать гайку, что вам и нужно сделать. Откручивать надо при помощи торцевого ключа с довольно большой насадкой — «на 27». Данная гайка зачастую и служит проблемой расстроенного подшипника.
  6. После необходимо установить новую гайку для регулировки. Утягивать ее нужно с усилием, приблизительно равным 20 кг на один см. Во время стягивания не стоит забывать о том, что нужно вращать колесо в двух направлениях по вертикали, что создаст небольшой люфт, который необходим для калибровки подшипника.
  7. Дальше нужно снова ослабить крепление гайки на резьбе, после чего уже утянуть ее с меньшим усилием, равным всего 0,7 кг на один сантиметр.
  8. После проведенной работы необходимо регулировочную гайку опустить на некоторое расстояние. Обычно это 25 градусов. После ослабления надо будет снова покачать колесо, что произведет к появлению небольшого люфта. Но все так и запланировано, пугаться не нужно.
  9. После всех проведенных работ гайку закрепляют в получившемся положении. Для этого необходимо буртик для крепления загнуть в специальный паз, который можно увидеть на концах цапфы. Сама цапфа расположена на поворотном кулаке, и обнаружить ее довольно легко.
  10. После следует опять снять колесо, поставить на прежнее место колпак для защиты и завершить всю работу креплением колеса на место.

Инструкция по замене подшипника

Чтобы быстро и безошибочно выполнить работу, следуйте таким рекомендациям:

Для начала снимите защитный колпачок и расконтрите ступицу заднего колеса (сделать это можно с помощью молотка и зубила).

Послабьте протяжку болтов на ступице и колесе. Учтите, что момент затяжки гайки ступицы весьма серьезный, поэтому нелишним будет увеличить «плечо» ключа дополнительной трубой.

Поставьте авто на первую скорость и зафиксируйте автомобиль (сделать это можно с помощью установки специальных «башмаков» под передние колеса). На ручной тормоз не ставьте.

Окончательно откручиваем все болты и снимаем заднее колесо.

Откручивайте направляющие штифты.

И демонтируйте тормозной барабан.

Если он не снимается, можно воспользоваться бруском (в роли прокладки) и молотком. Путем постукивания по нему, или прокручивая барабан можно с легкостью подорвать с «насиженного» места.

Теперь переходите к основной части. Полностью откручивайте гайку ступицы и снимайте ее с цапфы.

Если есть съемник, то используйте его.

Если же нет, то можно воспользоваться более простым методом.

Или использовать монтировку.

Верните колесо на месте, прикрутите его к ступице болтами (можно до конца не затягивать). После этого резко переместите его на себя (ступица должна сняться).

Учтите, что данная работа не всегда проходит гладко. В частности, на цапфе может остаться внутреннее кольцо подшипника. Если вам не повезло, то придется убирать его с помощью зубила и монтировки.

Или можно применить съемник.

Подшипник в ступице будет фиксировать специальное стопорное кольцо – снимайте его. Для этого можно использовать специальные пассатижи-съемники или обычную отвертку.

Теперь выдавливайте с помощью съемника подшипник из ступицы. Если съемника под рукой нет, то необходимо найти трубу с подходящим диаметром, поставить ее и бить до «победного».

Очистите внутреннюю поверхность ступицы и хорошо смажьте ее.

Запрессовывайте новый подшипник. Здесь есть несколько вариантов – сделать работу с помощью съемника, тисков или же молотка и деревянной или металлической, как в нашем случае, проставки.

Популярные статьи  Выставление угла опережения зажигания своими руками

Возвращаем на место стопорное кольцо с помощью отвертки и пассатижей.

Производим монтаж ступицы на ось. Если не получается посадить деталь на место вручную, можно аккуратно подбивать подшипник с внутренней стороны.

Для этого используйте трубу соответствующего диаметра или свечной ключ.

Далее возвращаем на место шайбу и гайку. Затягивайте гайку и запрессовывайте ступицу до упора.

Возвращайте тормозной барабан и колесо на место.

Протягивайте гайку ступицы. Здесь учтите, что момент затяжки должен быть 19-23 кгс*м.

Если динамометрического ключа под рукой нет, необходимо закрутить гайку с тем же усилием, с которым она была закручена до этого. Не забудьте накернить гайку.

Диагностика ступичного подшипника

Если во время движения автомобиля колеса издают не только шум покрышек, но еще и монотонный низкочастотный гул – это верный признак того, что ступичный подшипник скоро выйдет из строя и его нужно, как можно скорее заменить.

Что может вызвать полный выход из строя ступичного подшипника

Если не обращать внимания на появившийся гул в области колеса, и не предпринимать никаких мер по его устранению, то помимо дискомфорта от неприятного звука могут быть еще другие, более неприятные последствия.

Игнорирование данной неисправности в дальнейшем может привести к заклиниванию ступичного подшипника и, как следствие этого произойдет деформация полуоси, разрушение шаровой опоры и рычага подвески.

В том случае если подшипник заклинит на большой скорости, то серьезного ДТП, будет избежать очень сложно.

Почему выходит из строя ступичный подшипник

Подшипник ступицы, как и ему подобные (подшипники качения), обладают высокой надежностью и прочностью в самых тяжелых условиях, однако, не смотря на заявленный, довольно большой срок эксплуатации ступичного подшипника производителем, ходят они в пределах 100 тысяч км. пробега.

Одной из основных причин выхода из строя подшипника ступицы автомобиля – это ужасное состояние наших дорог, что приводит к критическим нагрузкам на подвеску автомобиля, и в частности на сам ступичный подшипник, плюс ко всему добавим естественный износ деталей, недостаточное уплотнение и неудовлетворительное количество смазочного материала.

Проверка подшипника ступицы автомобиля

Как вам уже стало известно неисправный подшипник ступицы издает монотонный низкочастотный гул во время движения, который более четко проявляется при повороте вправо или влево во время движения автомобиля на скорости не менее 20 км. час.

Когда передние колеса автомобиля выполняют поворот, происходит крен кузова в противоположную сторону от направления поворота и увеличивается нагрузка на колесо находящееся под креном. Рассмотрим пример. Разгоняем автомобиль на ровной и свободной дороге до скорости 20 км.час.

и выполняем резкий поворот влево при этом слышим, что гул исчезает, значит причиной постороннего шума является ступичный подшипник левого колеса и наоборот при повороте направо исчезающий гул свидетельствует об несправном подшипнике ступицы правого колеса.

Иногда люфт колес может вызвать неисправность одной из деталей подвески, например, рулевого наконечника или шаровой опор.

В этом случае нужно более внимательно проверить, где именно люфтит колесо, для этого нужно выжать педаль тормоза, если при этом люфт колеса не исчез, то с уверенность можно сказать, что причина никак не в подшипнике ступицы и проблему нужно искать в деталях подвески.

Также случаются ситуации, когда при установке ступичного подшипника гайка была плохо зафиксирована и при и вращении колеса ослабла, это также может привести к появлению люфта.

Замена болта ступицы заднего колеса Тойота Камри 2001-

  1. Руководства по ремонту
  2. Руководство по ремонту Тойота Камри 2001-2005 г.в.
  3. Замена болта ступицы заднего колеса

Разборка и ремонт привода передних колеРазборка

Проверка привода переднего колеса в сборе

Снимите заднее колесо.

Отсоедините суппорт дискового тормоза.

Снимите задний диск.

Что такое ступица в автомобиле (+чертеж) – виды, неисправности и замена ступицы своими руками

. Снятие болта ступицы

Используя специальное приспособление 09628–10011 и отвертку или монтировку для удержания ступицы, отверните болт ступицы ( ).

Что такое ступица в автомобиле (+чертеж) – виды, неисправности и замена ступицы своими руками

. Снятие болта ступицы

Установите шайбу и гайку на новый болт задней ступицы и, используя отвертку для удержания ступицы, установите болт ступицы, затягивая гайку ( ).

Установите задний диск.

Установите суппорт дискового тормоза.

Установите заднее колесо.

Момент затяжки: 103 Н·м.

↓ Комментарии ↓

1. Руководство по эксплуатации и техническому обслуживанию автомобиля

1.0 Руководство по эксплуатации и техническому обслуживанию автомобиля 1.1. Описание автомобиля 1.2. Панель приборов, органы управления и комбинация приборов 1.3. Система отопления и кондиционирования воздуха 1.4. Использование автомобиля по назначению 1.5. Устранение неисправностей, возникших в пути или перед началом движения 1.6. Техническое обслуживание автомобиля 1.7. Таблицы

2. Двигатель

2.0 Двигатель 2.1. Бензиновые двигатели модели 1AZ-FE и 2AZ-FE 2.2. Механическая часть двигателей моделей 1AZ-FE и 2AZ-FE 2.3. Бензиновый двигатель модели 1МZ-FE 2.4. Механическая часть двигателя модели 1MZ-FE 2.5. Приложение 2.6. Таблицы

3. Трансмиссия

3.0 Трансмиссия 3.1. Сцепление 3.2. Механическая коробка передач 3.3. Автоматическая коробка передач 3.4. Приводной механизм 3.5. Таблицы

4. Ходовая часть

4.0 Ходовая часть 4.1. Колеса и шины 4.2. Передняя и задняя подвески 4.3. Таблицы

5. Рулевое управление

5.0 Рулевое управление 5.1. Общие сведения 5.2. Предварительные проверки 5.3. Таблицы

6. Тормозная система

6.0 Тормозная система 6.1. Общие сведения 6.2. Антиблокировочная система тормозов (ABS) 6.3 Проверка и регулировка элементов тормозной системы 6.4 Проверка уровня тормозной жидкости в бачке гидропривода рабочей ормозной системы 6.5 Тормозные шланги 6.6. Регулировка педали тормоза 6.7. Удаление воздуха из гидропривода рабочей тормозной системы 6.8 Проверка и регулировка стояночного тормоза 6.9. Снятие, разборка, сборка и установка главного тормозного цилиндра 6.10. Проверка, снятие и установка вакуумного усилителя тормозов 6.11. Замена передних тормозных колодок, снятие, разборка и установка переднего суппорта 6.12. Замена задних тормозных колодок, снятие, разборка и установка заднего суппорта 6.13. Разборка, проверка и сборка тормозного механизма стояночного тормоза 6.16. Снятие и установка педали тормоза 6.17. Таблицы

7. Бортовое электрооборудование

7.0 Бортовое электрооборудование 7.1. Общие сведения 7.2. Аккумуляторная батарея 7.3 Система электроснабжения 7.3. Общие сведения 7.4. Система электропуска 7.5. Проверки бортового электрооборудования 7.6. Таблицы

8. Кузов

8.0 Кузов 8.1 Общие сведения 8.2. Особенности конструкции кузова автомобиля Camry 8.3. Регулировка навесных компонентов кузова 8.4. Снятие навесных компонентов и декоративных накладок кузова 8.5. Стекла 8.6. Фары 8.7. Стеклоочистители 8.8. Кондиционер и отопитель 8.9. Таблицы

9. Схемы электрооборудования

9.0 Схемы электрооборудования 9.1 Схема системы управления двигателя (1MZ-FE) — часть 1 9.2 Схема системы управления двигателя (1MZ-FE) — часть 2 9.3 Схема системы управления двигателя (1MZ-FE) — часть 3 9.4 Схема системы управления двигателя (1MZ-FE) — часть 4 9.5 Схема системы управления двигателя (1MZ-FE) — часть 5 9.6 Схема системы управления двигателя (1MZ-FE) — часть 6 9.7 Схема системы управления двигателя (1MZ-FE) — часть 7 9.8 Схема системы управления двигателя (2AZ-FE, 1AZ-FE ) — часть 1 9.9 Схема системы управления двигателя (2AZ-FE, 1AZ-FE ) — часть 2

Популярные статьи  Как заправить кондиционер в машине своими руками

Признаки наличия неисправностей в ступице

Выявить те или иные неисправности в работе ходовой системы транспортного средства, водитель сможет, опираясь на такие характерные признаки, как:

  • неравномерное стирание установленных протекторов покрышек;
  • значительное раскачивание кузова при осуществлении стандартного торможения или поворота;
  • часто повторяющееся отклонение автомобиля от прямолинейного направления;
  • сжатие и протекание амортизаторов;
  • высокий уровень производимой вибрации;
  • появление разных посторонних звуков, которые постоянно сопровождают перемещение машины.

Несмотря на четкую слышимость посторонних звуков, водитель на слух не сможет определить, в какой части элемента возникла проблема.

При обнаружении подозрительного звука нужно сразу поднять транспортное средство на домкрат и попытаться вручную прокрутить передние колёса.

При выполнении данной манипуляции стоит внимательно изучить внешний вид колёс. Одним из распространенных проявлений поломки ступицы является повышенная изнашиваемость резины. Вызвано это сильной, отдающей в руль вибрацией, с одновременным нагреванием тормозного диска, что происходит по причине неправильно вращающегося подшипника.

Нагрев диска можно прочувствовать посредством простого прикладывания к нему руки после пройденных 8 — 10 км. Если ступица неисправна, температура данного элемента превышает 70 градусов.

Схожими признаками может характеризоваться такое явление, как выход из строя подшипников ступицы.

Чтобы определить, с какой стороны сломалась ступица, не обязательно останавливать и приподнимать автомобиль

Достаточно будет обратить внимание на степень производимого гула в процессе поворота руля. При поворачивании вправо, гул будет усиливаться в левом колесе, при повороте налево, звук будет исходить с правой стороны

Разновидности

Что такое ступица в автомобиле (+чертеж) – виды, неисправности и замена ступицы своими руками

Классификация подшипников качения

В качестве тел качения в подшипниках ступицы выступают шарики, так и ролики (цилиндрические или конические). Количество рядов тел качения – один или два.

Наибольшее распространение получили радиальные (шариковые и роликовые цилиндрические) и радиально-упорные (роликовые конические) подшипники.

В современных моделях, оснащаемых АБС, подшипник является составной частью самой ступицы. Он является закрытым и необслуживаемым, его ресурс равен сроку службы автомобиля. В случае выхода из строя узла менять приходится ступицу в сборе.

Радиальные подшипники устанавливаются по одному на ступицу. Они закрыты и необслуживаемые, регулировка для них не предусматривается, а возможные люфты устраняются путем посадки в ступицу и на ось с сильным натягом.

Что касается радиально-упорных подшипников, то они часто устанавливаются по два на ступицу. Такие узлы открыты и посадка у них с небольшим натягом. Такая конструкция позволяет осуществлять регулировку для устранения люфтов.

На ведущей оси применяются радиальные ступичные подшипники, а на ведомой – радиально-упорные. К примеру, на ВАЗ-2107 сзади на установлены по одному шариковому ступичному подшипнику, а впереди – по два конических узла. А вот на ВАЗ-2108 цилиндрический элемент, причем двухрядный, используется на передней оси, а конические установлены сзади.

Проверка и регулировка момента затяжки

Подтяжка ступичных подшипников выполняется строго по заводским требованиям конкретной марки машины. Момент зависит от:

  1. размера подшипника;
  2. номинального осевого люфта колеса;
  3. диаметра, шага резьбы цапфы, полуоси.

Для выполнения процедуры понадобятся следующие инструменты:

  1. плоская отвертка;
  2. зубило;
  3. молоток;
  4. плоскогубцы;
  5. динамометрический ключ.

Методика регулировки ступицы практически не отличается на разных автомобилях. Порядок выполнения:

  1. Ослабить болты.
  2. Поднять кузов, снять колесо.
  3. Плоской отверткой отвернуть защитный колпачок ступицы.
  4. Раскрутить грань зубилом. При наличии стопорного шплинта — снять плоскогубцами.
  5. Проверить момент настроенным динамометрическим ключом. Добиться требуемого значения.
  6. Собрать узел в обратном порядке, установить колесо.

Что такое ступица в автомобиле (+чертеж) – виды, неисправности и замена ступицы своими руками

Важно:

На некоторых моделях автомобилей гайка фиксируется путем вдавливания грани в паз. Гайка одноразовая, меняется при каждой регулировки. Поврежденные, негерметичные защитные колпачки гайки рекомендуется заменить новыми.

Пример – регулировка на Ниве Шевроле

Рекомендуется выполнять процедуру на двух колесах одной оси Нива Шевроле.

Конструктивно, узел колеса состоит из нескольких частей:

  1. поворотный кулак, удерживаемый парой шаровых шарниров;
  2. тормозной диск;
  3. ступица в сборе;
  4. суппорт крепления цилиндров, тормозных колодок.

Необходимый набор инструментов:

Молоток, зубило, плоская отвертка, головка на «27», индикатор часового типа со штативом.

Пошаговая инструкция на примере Нива Шеви:

  1. Фиксируется машину стояночным тормозом.
  2. Ослабляются крепления колеса.
  3. Поднимается кузов домкратом, подъемником.
  4. Демонтируется защитный колпачок.
  5. Устанавливается штатив индикатора на ступичные болты. Ножку микрометра упереть в ось привода.
  6. Производятся измерения.

Что такое ступица в автомобиле (+чертеж) – виды, неисправности и замена ступицы своими руками

Наличие момента, отличающегося от допуска, свидетельствует о необходимости регулировки. Для этого:

  • раскрутить крепеж, вывернуть из резьбы полуоси;
  • наживить новую;
  • затянуть до момента 19,6-19,7 Н*м;
  • одновременно поворачивать колесо в обе стороны для самоустановки шариков;
  • проверьте состояние смещение индикатором, момент затяжки динамометрическим ключом.

2 способа регулировки без индикатора смотрите на видео:

Способ 1:

Способ 2:

Пример — регулировка на ВАЗ 2107

«Классические» модели ВАЗа имеют схожую процедуру регулировки. Особенности конструкции деталей ходовой:

  1. ступица находится под тормозным диском;
  2. подшипники конусные, парные, усаженные на цапфу;
  3. другой момент затяжки.

Как отрегулировать подшипники ступицы:

Регулировка зазора подшипника:

Разберем, что представляет собой конструкция съемника для подшипника

Съемник для подшипника — это приспособление, как правило, выполненное из стали и состоящее из нескольких лап захвата и металлического стержня. Такой вид инструментов применяется для жесткого захвата подшипника с целью снять его. Процесс снятия подшипника происходит за счет стягивающего усилия. От качества конструкции зависит легкость работы съемника и отсутствие риска травм.

Виды механических съемников:

  1. Съемники с двумя лапами захвата.
  2. Съемники с тремя лапами захвата.
  3. Внутренние съемники.

Съемники с двумя лапами захвата это довольно простой и надежный механизм. Выполнен из сплавов стали высокой прочности. Позволяет легко контролировать процесс работы.

Съемники с тремя лапами захвата это те же съемники с двумя лапами, но усовершенствованные. Как правило, выполнены из инструментальной стали твердых сплавов.

Внутренние съемники используются для снятия валов муфт, когда деталь прочно прикреплена к конструкции.

Также существует еще один негласный вид съемника — это специальный. Как правило, с помощью него снимают генераторы, цилиндры, моторы. Такие съемники эксклюзивные, изготовлены по вашим конкретным размерам. В этом главный плюс такого изделия, вы можете быть уверены, что съемник на все сто процентов выполняет свои обещания.

https://youtube.com/watch?v=LouqiAxe—M

Сегодня мы разберем, как сделать надежный, а главное простой съемник, который вас выручит в трудную минуту. Для этого нам понадобятся:

  • Кусок толстой трубы.
  • Пластина из стали.
  • Гайка, болт.
  • Краска.
  • Стержень.
  • Сварочный аппарат.
  • Болгарка.
  • Дрель.
  • Токарный станок.
  • Шлифовальный диск.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
