Как проверить шаровую опору и заменить своими руками

Восстановление опоры

К пневмоцилиндру на резьбу накручивается экструдер, в котором уже находится полимер. В корпусе опоры просверливают отверстие с резьбой. С помощью этой резьбы накручивают форсунку, которую через насадку крепят к экструдеру.

Как только полимер станет мягким, необходимо запустить пневмоцилиндр, выдавливающий материал сквозь плунжер в форсунку и далее в полость опоры. Мягкий полимер заполняет собой все выбоины, люфты и щели, создавая в шаровой вкладыш с повышенной стойкостью к воздействию. Даже если полимер залит не совсем правильно, новый вкладыш выдерживает около 30 тысяч километров пробега.

Собрать своими руками подобное оборудование для восстановления вполне реально. Экструдер можно заказать токарю. В качестве пневмоцилиндра подойдет тормозная камера от ЗИЛа или старый цилиндр от грейферного экскаватора. Все другие запчасти продаются в любом хозяйственном магазине.

Передняя подвеска автомобиля

Полуоси. Если с повышением скорости гул нарастает, значит они неисправны. Сама полуось не ломается, однако она имеет слабое место — подшипник. В течение 3 недель необходимо его перепрессовать либо выполнить его замену вместе с полуосью.

ШРУС. Если ШРУСы (гранаты) неисправны, при поворотах будут четко слышаться щелчки. Особенно, если на холостых оборотах покрутить рулем со стороны в сторону. В таком случае требуется срочная замена.

Демонтаж ШРУСа с полуоси

Шаровые опоры. При неисправности они скрипят или стучат при езде по неровной дороге и кочкам. Необходимо максимально быстро заменить их, иначе автомобиль встанет посреди дороги, при этом колесо будет неестественно вывернуто.

Ступичные подшипники. Передние ступичные подшипники могут издавать как стук, так и шум. Шум происходит в результате износа роликов подшипника и беговой дорожки сепараторов, а стук — от сильного люфта в подшипниках. Самому несложно поставить диагноз. Для этого нужно поднять домкратом левую сторону автомобиля и резко крутануть колесо. При наличии гула, похожего на шум шара из металла, который катится по металлическому листу, необходимо заменить подшипник. Далее возьмитесь левой рукой за верхний внутренний участок колеса, а правой рукой — за нижний внешний. Теперь нужно покачать колесо «на излом». В случае если оно даже чуть-чуть «болтается», обратитесь к специалистам для устранения люфта в подшипнике ступицы, в противном случае его срок службы сократится вдвое.

Рулевое управление. Следует начать с редуктора, который порой стучит в результате износа главной пары и скрипит во время поворота рулевого колеса в различные стороны. Как правило, проблема решается смазкой и регулировкой рулевого вала. А рулевые наконечники и тяги стучат как шаровые опоры, и проявляется стук лишь на неровной дороге. Необходимо срочно их менять.

Амортизаторы. Как правило, они не досаждают «звуками», однако если звуки все же присутствуют, на неровной дороге их хорошо слышно: они поскрипывают и стучат. Их болезнью является износ подушек, резиновых втулок, вытекание масла. Нужно покачать автомобиль (нажмите на багажник и крылья) и послушать, есть ли стуки. Если кузов продолжает раскачиваться даже после прекращения вами воздействия, значит изношены втулки и подушки. На таких амортизаторах ездить опасно, поскольку во время резкого нажатия на тормоза тормозной путь возрастает вдвое. Кроме того, причиной поломки может быть течь масла из амортизатора, что заметно невооруженным глазом (вы увидите на корпусе налипшую грязь и подтеки). Такой амортизатор нуждается в замене.

Пружины. Неприятные звуки трущихся металлических элементов довольно часто издают пружины. Причина заключается в неправильной установке — чтобы устранить проблему, следует обратиться к мастерам, которые их устанавливали.

Тормоза. Тормозные колодки порой посвистывают в условиях воздействия на педаль, вплоть до скрежета. Если колодки новые, вероятнее всего, они просто еще не притерлись, и шум пропадет через 1-2 тысячи километров сам по себе. Однако есть риск того, что они кривые, то есть бракованные. Поэтому если звук не исчез через некоторое время, а автомобиль меняет траекторию при торможении (его тянет вправо или влево), колодки следует заменить. На автомобилях, дорогих в обслуживании, они стоят достаточно дорого, поэтому проблему можно решить по-другому: снять тормозной диск и проточить на станке, а тормозные колодки обработать при помощи точильного круга.

Технология восстановления шаровых опор

Суть второго метода заключается в том, что шаровая изготавливается разборной. В этом случае необходимо разобрать конструкцию и выбросить старый вкладыш. Палец, в зависимости от состояния, шлифуется или меняется на новый. В месте завальцовки наваривается специальная втулка с внутренней резьбой. Вкладыш делится на кольцо, устанавливаемое сверху, и тарелку, нижнюю часть. Для надежной фиксации узла используется поджимная гайка, которая снизу фиксируется с помощью резьбовой втулки. Также можно врезать тавотницу для дальнейшего обслуживания узла.

Для проведения таких работ понадобится станок для восстановления шаровых опор. Стоит он не дешево, поэтому приобретать его для единичного ремонта не имеет смысла. Зачастую на восстановленные таким методом шаровые дают гарантию в виде пробега. Вполне нормальным сроком службы можно считать примерно 50 000 километров.

Как проверить шаровую опору и заменить своими руками

Симптомы и причины износа элементов

Во время езды изношенная шаровая опора проявляет себя следующим образом:

  • преодолевая мелкие ухабы на средней или большой скорости, вы услышите глухое постукивание, идущее от передней подвески;
  • при среднем износе стук может отдаваться на рулевом колесе;
  • в сильно изношенных опорах шар начинает подклинивать, отчего при повороте руля возникает скрип.

Если вы обнаружили один из этих признаков, следует обратиться на станцию технического обслуживания для диагностики либо проверить работоспособность деталей самостоятельно и без подъемника. Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега. На эти интервалы необходимо ориентироваться при поиске неисправности.

Вопреки распространенным утверждениям, поведение машины с изношенными шарнирами при движении по ровной дороге мало меняется. Отклонение от прямой линии и боковая потертость резины настолько мала, что неопытный водитель не заметит изменений, разве что шаровая разболтается окончательно. Явный признак – это отчетливый стук.

Популярные статьи  Ремонт кузова ваз 2101 своими руками. Видео

Как проверить шаровую опору и заменить своими рукамиУскоренный износ шарниров происходит по таким причинам:

  1. Быстрая езда по плохим дорогам. От постоянных ударных нагрузок и вибрации пластмассовые втулки элементов разбиваются и шаровой палец начинает болтаться.
  2. Трещины и прорывы пыльников. Через них дорожная грязь попадает между трущимися деталями – шаром и пластиковой втулкой. Последняя уступает по твердости металлу, поэтому истирается быстрее.
  3. Постоянный перегруз автомобиля, заставляющий испытывать опоры повышенную нагрузку.

Восстановление жидким фторопластом своими руками

Сделать это можно, но сложно. Потребуется специальное оборудование и полимер (фторопласт). Принцип такой мы просто высверливаем в дне шаровой отверстие, дальше нарезаем резьбу, чтобы можно было закрутить специальный металлический «приемник».

Как проверить шаровую опору и заменить своими руками

В эту резьбу закручивается «трубка – приемник» от специального пресса (экструдера), который подает расплавленный фторопласт под давлением. Нужно отметить, что он расплавляется при температурах в 170 – 200 градусов Цельсия.

Затем нагреваем трубку, обычно и сам пресс с «жидкой массой». Внутри шаровой фторопласт также расплавляется + смешивается с массой которая поступает через трубку, происходит процесс под давлением в 2 атмосферы.

Как проверить шаровую опору и заменить своими руками

После заполнения трубка отсоединяется, пресс с полимером убирают. Полимер застывает и образует монолит, который обволакивает «шарик» все стуки и вибрации проходят – ведь разбитое место заполнилось полимером. В отверстие, которое было просверлено, закручивается специальный клапан или «тавотница».

После такого ремонта шаровая опора может ходить очень долго, иногда даже не меньше чем новая. Смотрим подробное видео.

Однако стоит отметить – если пыльник прорван и очень много всякой грязи попало внутрь «шарика», то стоит вначале отчистить его, иначе износ будет очень большой. Отчистка должна быть до зеркала.

Также полезное видео.

Вот собственно и все. В заключении хочется сказать, что если есть возможность поменять и поставить новую оригинальную опору лучше его сделать. Ведь новая, подчеркиваю ОРИГИНАЛЬНАЯ (не Китай), всегда будет лучше, чем восстановленная. Ее вам хватит на многие тысячи километров.

(6 голосов, средний: 4,50 из 5)

Похожие новости

Что такое рессора. Для чего она используется на машине

Какую жидкость заливают в гидроусилитель руля. Состав, цвет и св.

Балка или многорычажка. Что лучше? Сравниваем заднюю подвеску

Источник

Что потребуется для самостоятельной проверки

В ситуациях, когда специализированный сервисный центр по каким-то причинам недоступен, желательно знать, как можно самостоятельно проверить шаровые опоры на своём автомобиле.

Для этого понадобится следующее:

  • подъёмник или смотровая яма. На худой конец можно обойтись и без них, но это серьёзно затруднит проведение обследования;
  • домкрат. Он необходим в том случае, когда нет возможности воспользоваться подъёмником;
  • монтировка. Плоский конец такого инструмента должен легко входить в пространство между поворотной цапфой и шаровой опорой;
  • надёжный подпор. Его размер должен быть таким, чтобы подпор легко устанавливался в пространство между нижней точкой корпуса опоры и полом;
  • комплект гаечных ключей. Их тип и размер выбирается с учётом варианта исполнения узла;
  • съёмник шаровых опор. Его тип зависит от модели автомобиля.

В интернете можно найти информацию с прямыми указаниями на то, какого размера должны быть гаечные ключи и типы съёмников. Иногда такая информация вводит людей в заблуждение. Размер и характер крепежа может отличаться даже для деталей, устанавливаемых на автомобили одной модели. Всё зависит от конкретного производителя запасной части.

Основные симптомы неисправностей

1.

При движении автомобиля по прямой дороге, появляется увод в сторону, а также ухудшение устойчивости и управляемости.

2.

Возможен повышенный износ шины, со стороны неисправного шарнира. Как правило, начинает усиленно стачиваться внутренняя часть колеса.

3.

Может появиться стук при проезде неровностей, отдающий в сторону нижнего рычага подвески.

Как самому проверить состояние и исправность шаровых опор.

Для того, чтобы самостоятельно провести диагностику, состояния вращательных опор поворотного кулака, достаточно прежде всего, знать их устройство и принцип работы. А именно это, позволит вам понимать все тонкости проведения работ.

Способы диагностики своими силами и без подъемника

2.

Открыть капот, положить руку на чашку стойки и сильно покачать машину раза 2-3. Появление импульсных ударов в чашку, будет «звоночком» о возможных неисправности в подвеске. (принцип данного метода, схож с слушаньем рельсов, в ожидании поезда)

3.

Поднять колесо домкратом до свободного состояния, поставить дополнительный упор под автомобиль с целью безопасности. После чего возьмите руками колесо в крайней верхней и нижней части и произведите его покачивание в горизонтальной плоскости (одной рукой к себе другой от себя). Если почувствуете люфт или стук в подвеске, вероятнее всего неисправна шаровая опора.

Будьте внимательны люфт колеса во всех плоскостях, может быть причиной изношенных подшипников ступицы, но разница в колебаниях в данном случае, должна быть значительно меньше.

4.

Снять колесо на поддомкраченном автомобиле. Используя монтажную лопатку или широкую плоскую отвертку, приложите ее в место крепления рычага к поворотному кулаку. Путем механического воздействия, очень аккуратно проверти состояние люфта. Если люфта нет и пыльник в целом состоянии, значит шаровая опора в исправном состоянии.

Интересный факт

Диагностику шаровых опор, удобно делать в момент межсезонной переобувки шин, когда автомобиль находится на домкратах в подвешенном состоянии, вы можете проверить люфт в опорах без особых усилий.

Средний срок службы шаровых опор

Большую разницу на ресурс эксплуатации данных опор, оказывает качество дорожного покрытия и стиль вождения автомобилиста. Также не маловажную роль, играет высота профиля резины, что неоднократно было установлено. У автомобилей с низким профилем резины

, срок исправной работы шаровых опор, в среднем короче в 2-3 раза, чем у машин с средним и высоким профилем резины, а связано это, в основном со слабым гашением колес, ударов от неровностей дороги, которые в свою очередь передаются на детали и узлы подвески. Среднестатистическим принято считать ресурс шаровых опор в65-90 тысяч км. , а на «низком» профиле, редкий случай когда удается отъездить 35 тысяч.км.

Очень важным аргументом хотелось бы отметить тот факт, что шаровые опоры в конструкции автомобиля, служат одним из главных элементом безопасности в вождении транспортного средства. Настоятельно рекомендуется, производить их диагностику и своевременный ремонт, используя только проверенных и качественных производителей.

Шаровая опора — одно из наиболее уязвимых мест подвески, последствия поломки этой части автомобиля бывают очень неприятны, а иногда и вовсе плачевны. Гораздо проще своевременно выполнять и периодически отслеживать состояние машины, тогда диагностика шаровых опор передней подвески не только сэкономит деньги и время, но и сохранит ваше здоровье. Для этого следует знать, как проверить шаровую опору.

Популярные статьи  Что такое ступица в автомобиле (+чертеж) – виды, неисправности и замена ступицы своими руками

Изношенная шаровая опора в любой момент может выскочить из гнезда, на дороге достаточно небольшой ямки или кочки. В лучшем случае понадобится срочный ремонт или . Когда шаровая вылетает, приходится либо ехать в магазин за деталями, либо вызывать мастера, если ремонт своими руками вы исключаете. Как ни крути – геморрой. Поэтому опытные водители рекомендуют помнить несколько простых, но полезных моментов, как определить неисправность шаровой опоры.

Изготовление обслуживаемой крышки

Глухая часть корпуса опоры делается съёмной. При этом вы многократно можете менять пластиковые вкладыши, каждый раз восстанавливая работоспособность опоры. Съёмное дно позволяет производить профилактический осмотр, не снимая шаровую опору с подвески.

Заглушка: делаем своими руками

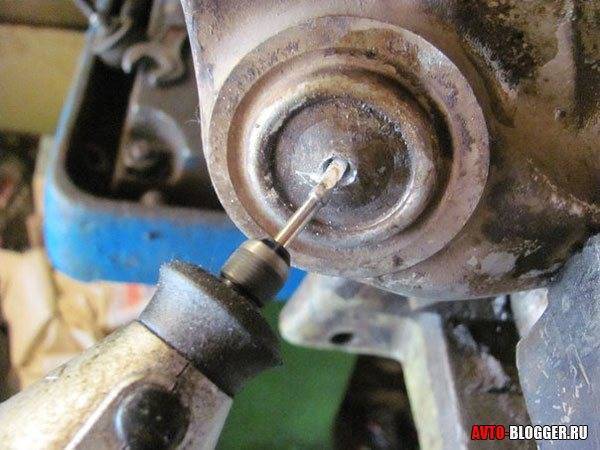

  1. В донышке высверливается отверстие размером с шар пальца (с небольшим зазором, разумеется). Высверливается — сказано условно. Необходим фрезерный станок. Не бойтесь при расточке повредить пластиковый вкладыш, всё равно вы будете его менять. Внутри нарезается резьба. Это достаточно сложная процедура из-за большого диаметра. Но в любом инструментальном цеху вам выполнят такую работу за символическую плату.

Как проверить шаровую опору и заменить своими руками

Доверьте работу профессионалам, если сами им не являетесь

Как проверить шаровую опору и заменить своими руками

Производите замену на чистой поверхности, иначе смысл работы теряется

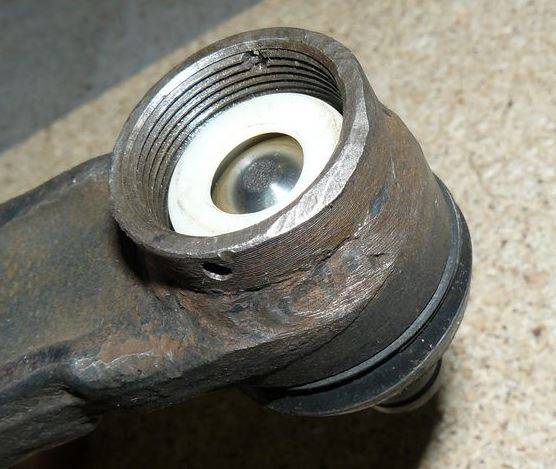

Ремонтный стакан: всё гениальное просто

Принцип такой же, как и в первом случае — изготовить сменное дно. Только исполнение отличается. Если дно опоры слишком тонкое для изготовления полноценного резьбового соединения, необходимо изготовить ремонтный стакан. Он вытачивается на токарном станке из стального круга подходящего диаметра. В донышке стакана вытачивается всё то же отверстие и нарезается резьба. И наконец — изготавливается опорное сменное донышко.

Затем с шаровой опоры срезается дно цилиндра с помощью болгарки или ножовки по металлу. На его место наваривается ремонтный стакан. Способ более трудоёмкий, зато не допускает нагрева пальца в процессе демонтажа.

Как проверить шаровую опору и заменить своими руками

Схема изготовления варианта изделия

Дальнейшая эксплуатация по той же схеме: при появлении люфта выкручиваем ремонтную заглушку, извлекаем палец, меняем пластиковые вкладыши.

Стоит отметить, что производители запасных частей выпускают множество вариантов ремонтных шаровых опор. Под эти разборные корпуса продаются и сменные вкладыши, и новые пальцы. Однако в нашей статье мы рассматриваем именно самостоятельное изготовление.

Сварка как альтернатива замене

Самый быстрый вариант восстановления шаровой опоры. Задняя (опорная) часть цилиндра просто срезается. Способ не имеет значения — можно ножовкой, можно болгаркой, всё равно впоследствии будет температурное воздействие.

Получив доступ к полости цилиндра, можно менять полимерные вкладыши.

После установки новых вкладышей донышко аккуратно приваривается. При этом надо скомпенсировать толщиной шва выработку металла, образованную при распиле. Обычно это 1,5–2 мм.

Как проверить шаровую опору и заменить своими руками

Сварка — один из самых кропотливых вариантов

Развальцовка как способ ремонта

Эта технология требует наличия профессионального оборудования, поэтому развальцевать шаровую в гаражных условиях невозможно. Вырезается обжимное кольцо по диаметру шара пальца.

Как проверить шаровую опору и заменить своими руками

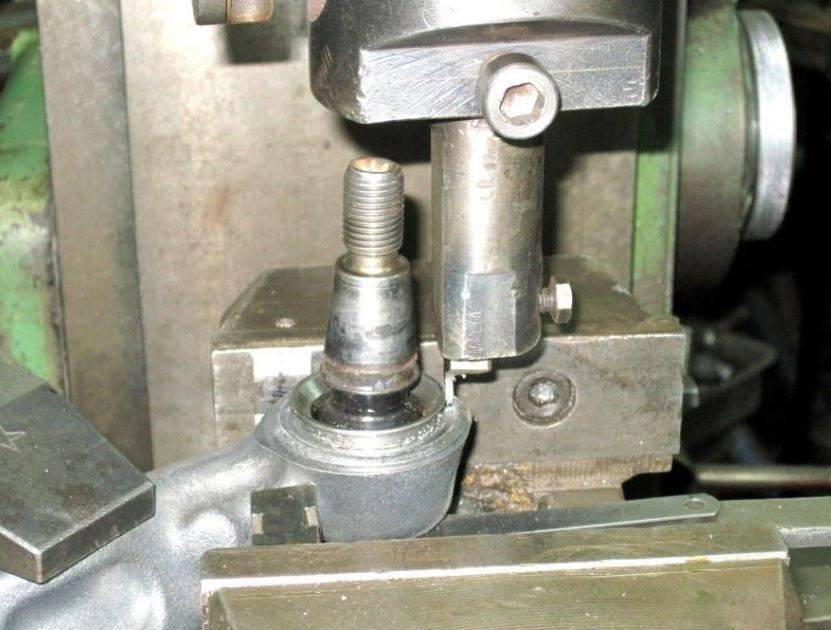

Токарные работы и тут найдут своё место

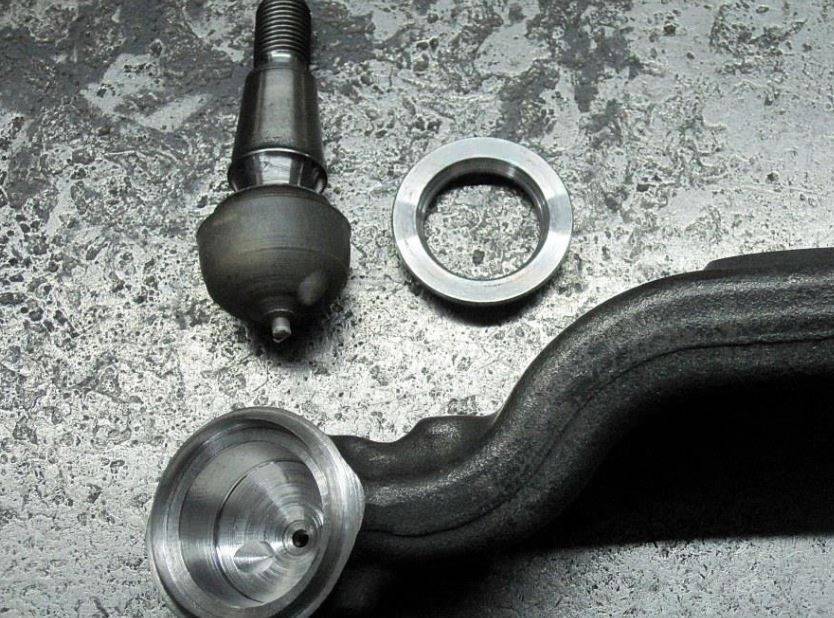

Посадочное место и шар очищаются от грязи, шлифуются. Подбираются или вытачиваются из капролона новые вкладыши и обжимное кольцо.

Как проверить шаровую опору и заменить своими руками

Бывает, что капролона нет в наличии, но заменять его сталью не рекомендуют. Лучше один раз потратится на этот материал, чем производить замену чаще, чем могло быть

После сборки обжимное кольцо впрессовывается и завальцовывается на прессе. При обжиме используются специальные вкладыши-обоймы по диаметру кольца.

Как проверить шаровую опору и заменить своими руками

Вкладыши также можно поискать в автомагазинах

Как можно восстановить работоспособность

Способов восстановления достаточно много. Достаточно популярным является метод ремонта по технологии sjr, когда в полость между обоймой и шаром закачивается расплавленный полимер.

Мы же рассмотрим ремонт с разборкой этого узла.

Для понимания механизма работы опоры осмотрите на схему:

Нередко проблема возникает из-за поврежждения пыльника, а не самого металла

Износу подлежит лишь полимерный вкладыш. Именно при его истирании появляется люфт. Если продолжать ездить с разболтанной шаровой опорой, верхняя часть цилиндра также разбивается, и тогда палец может вылететь из обоймы.

Вкладыши продаются в автомагазинах в качестве расходных материалов. Если ваша шаровая опора разборная, можно легко вытащить дно и заменить полимер внутри изделия.

Расходники могут продаваться в магазине по более приемлемой цене, чем покупка новой запчасти

Диагностирование опоры

Можно выделить два способа проверки – визуальный и механический. В первом случае достаточно только осмотра. В его процессе выявляете на пыльнике трещины, дырки, оцениваете состояние. Если имеются повреждения, то необходимо провести замену резинового пыльника. Более полную информацию о состоянии подвески сможет дать лишь диагностирование механическим путем. Для этого придется использовать яму, подъемник или эстакаду. Сначала попробуйте руками подергать колесо, взяв его за верхнюю и нижнюю часть. Для более точного диагноза потребуется помощь монтировки – устанавливаете ее между ступицей и рычагом подвески. Если люфт есть, вы его сразу же почувствуете.

Как проверить шаровую опору и заменить своими руками

Последствия выхода из строя шаровой опоры, особенно на скорости, могут быть весьма плачевными

Можно с пальца шаровой опоры извлечь ступицу и проверить люфт. Если проблемы есть, то палец будет легко вращаться вокруг своей оси и из стороны в сторону. В таком случае лучше всего провести замену, причем не вздумайте на новой детали использовать старые пыльники. Замена и проверка шаровой опоры проста, трудностей не должно возникнуть ни у кого. Но если вы ни разу не сталкивались с подобной процедурой, то лучше в первый раз посетите СТО или попросите опытного знакомого помочь. Внимательно посмотрите, как проделывается эта работа, какие инструменты и приспособления необходимо использовать. А вот в следующий раз можно будет заняться этим делом и самостоятельно.

Диагностика шаровых опор ВАЗ 2107

Удостовериться, что причиной скрежета или скрипа является именно шаровая опора, можно различными способами.

  1. На слух. Для этого потребуется помощник. Два человека раскачивают автомобиль с заглушённым двигателем, одновременно надавливая с двух сторон на капот автомобиля. Если при этом со стороны одного из колёс раздаётся нехарактерный звук, соответствующая ШО изношена или нуждается в смазке.
  2. Выявление люфта ШО. Колесо, на котором с большой долей вероятности вышла из строя опора, поднимается домкратом примерно на 30 см. Помощник из салона до отказа выжимает педаль тормоза. После этого следует с силой покачать колесо сначала в вертикальной плоскости вверх и вниз, затем вправо и влево. При заблокированных тормозах люфт сразу проявится. Даже если он незначителен, ШО всё равно необходимо поменять.

    Для выявления люфта шаровой опоры колесо следует сначала покачать вверх и вниз, а затем вправо и влево

  3. Осмотр шаровых пальцев. Этот способ актуален лишь для последних моделей ВАЗ 2107, ШО которых имеют специальные смотровые отверстия для контроля износа шарового пальца без разборки опоры. При износе пальца более 6 мм шаровую опору следует заменить.
Популярные статьи  Как правильно прокачать сцепление: прокачка сцепления своими руками без посторонней помощи

Можно ли ездить с неисправными шаровыми опорами

Разумеется нет, это напрямую связано с безопасностью.

  1. При расчленении шаровой опоры колесо подламывается и блокируется его вращение. Автомобиль моментально уходит с траектории. Последствия могут быть фатальными.

    Слабые шаровые несут реальную угрозу безопасности!

  2. Передвижение с люфтом в шаровой опоре приводит к нарушению управляемости. В нужный момент вы можете не успеть совершить манёвр.
  3. При первых признаках износа этих узлов необходимо пройти диагностику подвески.

Таким образом, определив симптомы неисправности, делают выводы о ремонтопригодности детали. После выявления критического износа шаровые необходимо менять. Однако их стоимость достаточно высока, особенно если они составляют одно целое с рычагом подвески. Поэтому многие автолюбители предпочитают производить ремонт.

Можно ли ездить с разбитой шаровой

Многих автолюбителей, впервые столкнувшихся с подобной проблемой, интересует вопрос о том, если стучит шаровая, можно ли ездить с такой поломкой? Ответ на него зависит от степени изношенности и поврежденности указанного узла. Если стук при шаровой опоры на ходу только появился и при этом машину еще не «водит» по дороге, она не стучит при поворотах, то есть, имеются лишь ранние признаки, то на такой машине передвигаться еще можно. Однако, следите затем, чтобы скорость движения была не большая, а также старайтесь избегать ям и неровностей. Ну и, конечно же, все равно нужно задуматься о предстоящем ремонте. Ведь чем раньше его сделать — тем, во-первых, он дешевле обойдется, а, во-вторых, машину можно будет эксплуатировать безопасно!

Если же поломка шаровой дошла уже до такой степени, что машина «ерзает» на дороге и стук шаровой опоры на ходу отчетливо прослушивается, то от эксплуатации такого автомобиля лучше отказаться до выполнения ремонта. В крайнем случае можно на небольшой скорости и соблюдая правила безопасной езды доехать на ней до автосервиса или гаража, где предстоит выполнить ее замену (обычно шаровая опора ремонту не подлежит и ее только меняют на новую).

Также часто спрашивают о том:

  • Какие признаки неисправной шаровой на ВАЗ 2114?
  • Причины поломок шаровой на Ладе Калина

Полезные советы

Другими словами, реставрировать шаровые или наконечники нужно только тогда, когда по той или иной причине нет возможности сразу заменить неисправную деталь на новую.

Причина- любой ремонт это изначально работа с неисправной деталью и отсутствие гарантий. Еще нужно отдельно учесть, что шаровые опоры испытывают большие нагрузки, а также конструктивно от их состояния напрямую зависит безопасность на дороге.

Вполне логично, что никакой ремонт не способен полностью восстановить работоспособность и надежность детали по сравнению с новым узлом соответствующего качества.

  • Не беритесь за восстановление шарнира, если палец вынимается из него без разборки, такому узлу не поможет ремонт, а только замена. Отверстие под палец в корпусе должно быть меньше диаметра шара чтобы. В случае износа вкладыша, палец не мог вылететь из корпуса, став причиной аварии.
  • Восстанавливая шарнир своими руками, разбирайте его полностью и шлифуйте шар пальца, каким бы способом вы ни собирались реставрировать узел. Тогда плоду вашей работы не так скоро понадобится замена. Даже собираясь, использовать для восстановления экструдер не поленитесь разобрать шарнир чтобы посмотреть не нужна ли замена пальцу. Если не нужна, тогда только отшлифуете его шар.

Как самостоятельно заменить шаровую опору на Ланосе, Сенсе или Шансе

Автомобили марки Ланос являются уникальными, и это подтверждается многочисленными отзывами владельцев. Очередным уникальным фактом является способ крепления шаровых опор. Вместо привычного способа фиксации детали резьбовыми соединителями, на Ланосе используются стальные заклепки. Чтобы заменить шаровую опору, понадобится высверливать заклепки, что вызывает большие неудобства.

Для замены шарнирной опоры на Ланосе, понадобятся следующие инструменты:

  • накидной ключ на «17» (2 шт.) и на «19»;
  • съемник;
  • плоскогубцы;
  • дрель со сверлами;
  • баллонный ключ;
  • молоток и зубила;
  • динамометрический ключ;
  • смазочная жидкость WD-40;
  • домкрат и башмаки.

Процесс замены шаровой опоры на Ланосе включает в себя выполнение следующих действий:

  1. Для начала нужно установить автомобиль на ровной поверхности, и подставить башмаки.
  2. Поднять домкратом, и снять колесо.
  3. Получив доступ к опоре, можно приступать к ее демонтажу. Для начала нужно плоскогубцами снять фиксатор или шплинт гайки пальца шарнира.
  4. Выкрутить гайку опоры ключом на «19». Предварительно следует очистить ее и обработать WD-40.
  5. Ослабить верхнее крепление вертикального стабилизатора, предварительно измерив расстояние выступа.
  6. При наличии специального съемника, необходимо установить его, и выпрессовать палец. Если съемника нет, тогда понадобится воспользоваться ломом и молотком. Использование специального съемника значительно облегчает процесс замены детали.
  7. В завершении необходимо установить лом между рычагом и шарниром, и извлечь деталь из посадочного отверстия.
  8. Если на машине стоят заводские опоры, тогда для их демонтажа понадобится воспользоваться дрелью. С ее помощью нужно высверлить заклепки с рычага подвески. Начинать нужно с использования сверла минимального диаметра, постепенно увеличивая размер до 12 мм. Удобнее выполнять работы по высверливанию заклепок со снятого рычага подвески или со смотровой ямы.
  9. Зубилом сбить шляпки заклепок.
  10. Если шарнир фиксируется болтами, тогда необходимо воспользоваться ключами на «17», чтобы выкрутить гайки, и демонтировать деталь.
  11. После снятия неисправной опоры, на ее место следует установить новую деталь. Новую опору нужно фиксировать болтами с гайками, предварительно обработав их смазочными веществами для предотвращения возникновения коррозионных процессов. Болты с гайками обычно имеются в комплекте.
  12. Болты нужно расположить так, чтобы их шляпка была сверху.
  13. Гайки, поставляемые в комплекте, являются самоконтрящимися (грайверными), поэтому их нельзя использовать повторно.

Процесс сборки выполняется в обратном порядке. Гайку крепления опоры к рычагу нужно зафиксировать динамометрическим ключом с моментом 70 Hм

При установке нового шарнира, важно не повредить резиновый пыльник

Это интересно!Если в комплекте отсутствуют болты, тогда можно воспользоваться устройствами от карданного вала автомобиля КАМАЗ. Они имеют следующие размерности — М10х1.25х35.
