Схема подключения Starline A9 с автозапуском

Существует вариация автосигнализации Старлайн А9 с опцией автозапуска. Это весьма полезная функция, которая позволяет удаленно завести двигатель, основываясь на различных параметрах: уровню заряда аккумулятора, часам, будильнику, температуре двигателя или салона.

Данная вариация не отличается схемой платы, но подключение имеет дополнительные особенности. Прежде всего, осуществляется подключение серо-черного провода к датчику тахометра. Это гарантирует то, что стартер выключится вместе с началом работы двигателя при автозапуске. Серо-черный провод подключается также к выходу генератора. Это позволяет определить успешный запуск мотора по наличию положительного напряжения и тоже своевременно размыкать старте.

Ниже представлена типовая цветная схема, которая поможет разобраться в порядке подключения сигнализации Старлайн А9 с автозапуском.

Подключение сигнализации старлайн своими руками

Также для правильной реализации функции автозапуска требуется подключение оранжево-фиолетового провода, который замыкается на корпус при включении стояночного тормоза. Это нужно для того, чтобы автозапуск не сработал на авто, не поставленном на ручник.

Подключение сигнализации старлайн своими руками

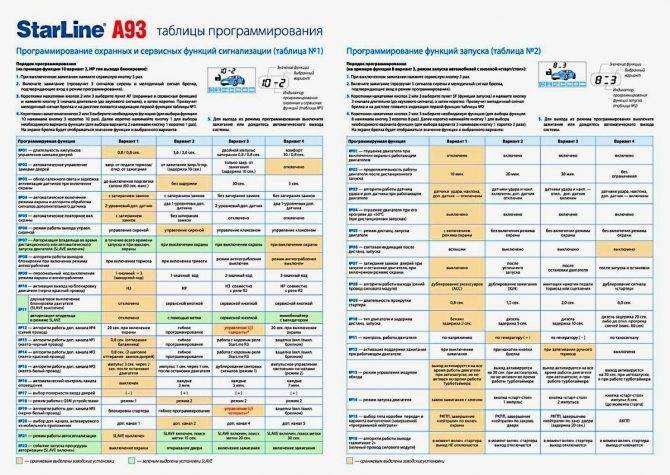

Процесс настройки

После того, как оборудование сигнализации было непосредственно внедрено в салон машины, необходимо его настроить и активировать.

  1. Настройка включает в себя следующие стадии:
  2. Внедрение брелока в систему охраны
  3. Адаптация интерфейса на дисплее под ваши требования
  4. Активация рабочего режима
  5. Активация работы кнопок управления на пейджере
  6. Выбор и установка режима удаленного управления системой

Подключение сигнализации старлайн своими руками

Это базовые этапы установки и настройки сигнализации. Следуя выше рассмотренным правилам, можно легко и просто внедрить оборудование в работу, а после приступить к настройке более локальных характеристик сигнализации. Например, чувствительности.

Подключение сигнализации старлайн своими руками

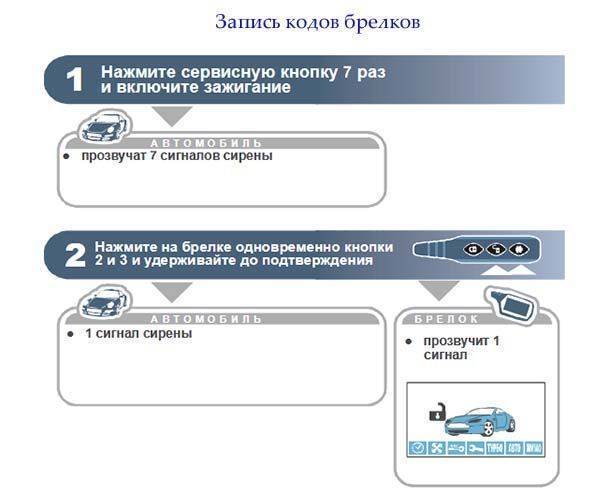

Схема программирования Старлайн А91

Чтобы управлять сигнализацией, сначала прописывают коммуникаторы. Порядок прописывания брелка:

  • Найти клавишу Валет;
  • Деактивировать зажигание;
  • Семикратно нажать кнопку;
  • Запустить повторно зажигание;
  • Дождаться семикратного сигнала;
  • Одновременно нажать клавиши 2 и 3, удерживая до сигнала;
  • Деактивировать зажигание.

Подключение сигнализации старлайн своими руками

Петли выбора КПП

Чтобы выбрать тип КПП при настройке Старлайн А91, нужно использовать петлю черного кабеля. Ее легко отличить среди остальных. Если на автомобиле установлена МКПП, то петлю разрывают, если АКПП – не трогают.

Схема подключения датчика температуры двигателя

Датчик температурных показателей ДВС понадобится для удаленного управления. Его устанавливают под капотом и соединяют оранжево-серым кабелем.

Схема открытия багажника

Багажным отделением управляют посредством концевиков. Для открытия или закрытия двери багажного отсека к переключателю присоединяют оранжево-белый кабель.

Схема соединения Старлайн А91 на провод зажигания

Запускать двигатель и зажигание автоматически можно только, если подключен шестиконтактный штекер.

Список действий:

  • Соединить положительные красный и розовый провода с центральным замком;
  • Присоединить кабель желтой расцветки;
  • Разрезать красный кабель и присоединить его к кабелю стартера.

Синие и зеленые провода не используют, потому что они не касаются штатной работы оборудования.

Для подсоединения к замку зажигания голубой привод соединяют с белым, а желтый с коричневым.

Антенный модуль

Это устройство, которое подсоединяют отдельно. Его фиксируют на лобовом стекле недалеко от зеркала так, чтобы оно не создавало препятствия для прохождения сигнала. От антенны один модуль крепят к блоку управления.

Подключение сигнализации старлайн своими руками

Достоинства и недостатки системы

Основные преимущества сигнализации:

  1. Стоимость. Данная модель, судя по отзывам, является неплохим вариантом в плане соотношения невысокой цены и обширного функционала.
  2. Надежность. Благодаря многочисленным блокировкам в случае взлома сигнализации передвижение на автомобиле будет невозможным.
  3. Простота использования. В сервисном руководстве указываются все нюансы касательно регулировки основных параметров и первичной настройки.
  4. Опция автоматического старта двигателя.
  5. Возможность дополнительного подключения модулей Старлайн GPS/GSM.
  6. Высокий радиус действия брелока, несмотря на наличие помех на местности.

Минусы, которые выделяют потребители в своих отзывах:

  1. Основной коммуникатор при длительном использовании становится менее чувствительным. Потребителю придется по несколько раз нажимать на кнопки при управлении функциями.
  2. Настройки часов или будильника могут обнуляться автоматически, без вмешательства пользователя.
  3. Основной коммуникатор в процессе эксплуатации может «зависнуть». Для решения такой проблемы обычно требуется замена источников питания.
  4. Низкий временной диапазон работы стартера при автозапуске двигателя. Из-за этого при отрицательных температурах со стартом мотора могут возникнуть проблемы.

Настройка чувствительности датчика удара

Принцип работы двухуровневого датчика основан на пьезоэффекте. Он улавливает звуковые колебания, возникающие при ударе по корпусу автомобиля. Для корректной работы он должен быть жестко закреплен к металлической части кузова. В противном случае он будет больше реагировать на шум вокруг, чем на удар.

Настройка заключается в регулировке зоны предупреждения и уровня чувствительности. Для этого нужно включить режим охраны и через 40 секунд слегка ударить по кузову.

Уровни чувствительности датчика удара регулируются двумя короткими нажатиями первой кнопки брелока. Индикация переключения режимов осуществляется световыми и звуковыми сигналами. На жидкокристаллическом дисплее брелока при этом отображаются соответствующие символы.

Сигнализация имеет множество режимов и функций, описание которых не вмещается в формат статьи. Чтобы полностью освоить охранную систему, необходимо тщательно изучить инструкцию.

Брелоки

  • 1 Брелоки
  • 2 Приемо-передатчик
  • 3 Основной блок сигнализации Starline A63
  • 4 Дополнительные устройства
  • 5 Установка автосигнализации Starline A63

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Основной брелок с ударопрочным корпусом оснащен ЖК-дисплеем, виброзвонком и двухсторонней связью

Популярные статьи  Передние колодки на Калину: замена своими руками

На торце находятся четыре прорезиненные кнопки управления. Они условно пронумерованы с отчетом от основной красной кнопки. Антенна брелока полностью интегрирована в корпус и не выпирает наружу. Крышка батарейного отсека имеет замок от произвольного открытия. В отсек устанавливается одна пальчиковая батарея

Основной брелок с ударопрочным корпусом оснащен ЖК-дисплеем, виброзвонком и двухсторонней связью. На торце находятся четыре прорезиненные кнопки управления. Они условно пронумерованы с отчетом от основной красной кнопки. Антенна брелока полностью интегрирована в корпус и не выпирает наружу. Крышка батарейного отсека имеет замок от произвольного открытия. В отсек устанавливается одна пальчиковая батарея.

Автосигнализация Starline A63 также комплектуется дополнительным упрощенным брелоком без дисплея. Устройство питается от батареи-таблетки CR-2450.

Все датчики охранной сигнализации Starline A63 персонифицированы. В случае тревоги на дисплее брелока графически отображается тот датчик, который сработал. Функционал брелока настраивается согласно инструкции по эксплуатации.

Как настроить автозапуск

Процедуру настройки автоматического пуска рассмотрим на примере модели А91.

Условия необходимые для автозапуска

Программирование начинается с подготовки машины:

  1. Селектор управления механической трансмиссией надо перевести в нейтральное положение.
  2. Выполните деактивацию зажигания и извлеките ключ из замка. Мотор должен остаться заведенным.
  3. Производится активация ручного тормоза.
  4. Все двери, багажный отсек и капот закрываются.

Если один из шагов не будет выполнен, завести двигатель дистанционно не получится. В случае когда все будет сделано правильно, то можно настроить автозапуск по различным параметрам.

Запуск мотора по команде с комплексом Старлайн показан в видео, снятом каналом Michael MNS.

Автозапуск с брелка

Как завести мотор с помощью кнопки пейджера:

  1. Первая клавиша пульта зажимается на три секунды.
  2. Когда пейджер издаст мелодичный сигнал, надо быстро кликнуть на кнопку 3.
  3. Произойдет активация работы силового агрегата. Для отключения мотора надо одновременно зажать кнопки в виде открытого замка и снежинки.

Автозапуск по температуре

Пуск мотора по температуре производится так:

  1. Найдите кнопку в виде звездочки, это клавиша 3. Зажмите ее.
  2. Пейджер управления охранным комплексом издаст один мелодичный сигнал.
  3. На экране брелка будет моргать индикатор в виде термометра, он находится слева в нижней части дисплея.
  4. Кликните на клавишу 3, затем переместите курсор на экране до индикатора в виде термометра, это третий значок слева.
  5. Когда будет выбрана необходимая функция, нажмите на первую клавишу, это приведет к включению опции. Если надо выключить пуск мотора по температуре, то на пейджере кликните на вторую кнопку. На экране устройства вместо индикатора в виде часов отобразится значение температуры силового агрегата, при которой произойдет активация автоматического пуска. После того как высветится температура, ничего делать не надо. В течение десяти секунд пейджер должен издать мелодичный сигнал, предупреждающий об активации, на экране отобразятся часы.

Автозапуск по времени

Для активации дистанционного старта ДВС по времени надо нажать на экране значок 2. Автомобиль моргнет один раз поворотными огнями, а пейджер издаст мелодичный сигнал. Через указанный временной интервал охранный комплекс будет осуществлять пуск мотора.

Если с первого раза не удалось завести силовой агрегат, предпримите еще одну попытку. Система автоматически увеличит время прокручивания стартерного устройства на 0,2 секунды. Функция таймера в “сигналках” Старлайн настроена на максимальное количество попыток запуска – 4. Если системе не удастся завести двигатель за четыре попытки, то пейджер издаст звуковой сигнал.

О настройке автоматического пуска ДВС по температуре вы можете узнать из ролика Dmitriy Belogrivtsev.

https://youtube.com/watch?v=eLPLxdnEBeE

Для настройки времени прогрева выполняется такой алгоритм действий:

  1. Клавиша 3 на пейджере, выполненная в виде звездочки, зажимается и удерживается.
  2. Пейджер издаст один звуковой сигнал, но клавишу отпускать нельзя. Сделать это можно после того, как пульт издаст второй звук.
  3. Крайний левый индикатор на дисплее пейджера начнет мигать.
  4. Кратковременными нажатиями клавиши 3 на пейджере выберите индикатор в виде вентилятора.
  5. После перемещения курсора на указанную иконку пейджера нажмите клавишу 1.
  6. Подождите около десяти секунд, индикатор с вентилятором должен стать затемненным.
  7. Опция пуска ДВС по временному интервалу будет запущена.

Процедура деактивации функции выполняется аналогичным образом, с использованием тех же кнопок. Только выбор подтверждается клавишей в виде открытого замка. Если мотор будет успешно запущен, то на дисплее пейджера вы увидите картинку в виде выхлопных газов. Машина должна моргнуть трижды поворотными огнями и издаст звуковой сигнал.

Размещение элементов охранного комплекса

Типовое размещение компонентов комплекса приведено на рисунке.

Центральный блок (позиция 1) обычно размещается под приборной панелью. Следует учитывать, что внутри блока находится датчик температуры салона, поэтому если его установить в непосредственной близости от патрубков обогревателя салона, данные о температуре будут некорректны. Обычно установщики используют место рядом с левым коленом водителя, устанавливая центральный блок за блоком предохранителей на левую боковую стойку салона. Следует убедиться, что в это место не попадает влага во время ливневого дождя. Центральный блок лучше установить разъемами вниз, чтобы в крайнем случае избежать попадание воды внутрь корпуса.

Приемопередатчик (поз.2) устанавливается в верхней части салона для обеспечения максимальной дальности контроля. Необходимо, чтобы рядом с ним (на расстоянии менее 5 см) не находились другие электронные блоки, металлические детали салона.

Световой индикатор состояния охранной системы (3) обычно устанавливается в углу салона под лобовым стеклом.

Сирена (поз.4) устанавливается под капотом вдали от источников тепла. В случае длительного срабатывания звукового сигнала возможен перегрев и выход из строя сирены, поэтому в электрическую цепь сирены лучше включить дополнительный предохранитель на 5 Ампер.

Датчик температуры двигателя 5 крепится на металлические части системы охлаждения, лучше возле термостата в непосредственной близости от штатных датчиков температуры охлаждающей жидкости автомобиля. Концевые выключатели багажника и капота устанавливаются таким образом, чтобы при полном закрытии оставался зазор приблизительно 3 мм.

Инструменты и дополнительные материалы, которые вам понадобятся

Следует сразу закупиться всеми необходимыми инструментами, чтобы установка Старлайн прошла в один заход. Стоит предупредить, что штатного комплекта проводов скорей всего не хватит, поэтому заранее купите дополнительные.

  • Мультиметр – желательно электронный, так как им удобнее пользоваться;
  • Дополнительные провода;
  • Поролон для упаковки центрального блока, а также скотч;
  • Хорошая изолента и качественный двусторонний скотч;
  • Набор ключей и отверток для демонтажа панели, дверей;
  • Нормальный нож для зачистки контактов проводов;
  • Паяльник, припой, канифоль – контакты проводов лучше соединять спаивать.
Популярные статьи  Трапеция стеклоочистителя ВАЗ 2110: замена своими руками

Инструменты и дополнительные материалы, которые вам понадобятся

Следует сразу закупиться всеми необходимыми инструментами, чтобы установка Старлайн прошла в один заход. Стоит предупредить, что штатного комплекта проводов скорей всего не хватит, поэтому заранее купите дополнительные.

  • Мультиметр – желательно электронный, так как им удобнее пользоваться;
  • Дополнительные провода;
  • Поролон для упаковки центрального блока, а также скотч;
  • Хорошая изолента и качественный двусторонний скотч;
  • Набор ключей и отверток для демонтажа панели, дверей;
  • Нормальный нож для зачистки контактов проводов;
  • Паяльник, припой, канифоль – контакты проводов лучше соединять спаивать.

Сигнализация Starline А63 – широкий выбор охранных функций

Своей популярностью автосигнализация Starline A63 обязана универсальным функциям, которые предоставляет разработчик. Базовый вариант можно расширить практически любыми дополнительными модулями, включая интегрирование в CAN-шину автомобиля, автозапуск двигателя, подключение GSM и GPS, беспроводное реле блокировки мотора и многое другое. Покупателям следует помнить, что в комплект поставки не входит штатная сирена, поэтому покупать ее придется отдельно.

Что предлагает базовый вариант:

  • Двухстороння связь. Уведомление о срабатывании системы приходит на главный брелок.
  • Пульт управления с ж/к монитором. Удобный и практичный брелок выполнен из качественного пластика и имеет скрытую внутри корпуса антенну.
  • Встроенные в центральный блок датчики удара и наклона.
  • Диалоговый код, который обеспечивает надежную защиту от перехвата злоумышленниками.
  • Диапазон работы в радиусе 800 м в режиме передачи команд и до 2000 м на прием.
  • Возможность подключения дополнительного оборудования, в том числе автозапуска (чего нет у других моделей Starline).
  • Низкое потребление электроэнергии.

Как и большинство продуктов компании Starline, модель А63 и А63 Эко способна выдерживать низкие температуры и летнюю жару, что также делает ее весьма привлекательной для отечественных автолюбителей.

Подключение сигнализации старлайн своими руками

Подробней о наличии или отсутствии тех или иных функций можно узнать из таблицы. Модель/

starlineА63 starlineА63 ЭКО
Стоимость 130 дол 110 дол
Брелок управления 2шт (с дисплееми дополнительный) 1 брелок с ж/к дисплеем
CAN-модуль
Управление с телефона
Дистанционный запуск двигателя
Блокировка двигателя цифровым реле
GPS модуль
Автоматический контроль канала связи
  • Стоимость. Цена модели с маркировкой Эко ниже за счет отсутствия дополнительного пульта управления. Дополнительное оборудование, такое как модуль автозапуска и GSM/GPS антенны необходимо докупать отдельно.
  • Брелок. Выполнен из ударопрочного пластика. Антенна находится внутри корпуса.
  • CAN-модуль. Позволяет легко интегрировать сигнализацию в электрическую систему и синхронизирует работу автомобильного компьютера и центрального модуля автозащиты.
  • Управление с телефона. Обеспечивает возможность подавать команды при помощи смартфона. Для подключения устройства в центральном модуле предусмотрен специальный выход. С помощью GSM – модуля обеспечивается и обратная связь с системой.
  • Дистанционный запуск. В отличие от других моделей сигнализаций, функцию автозапуска двигателя можно подключить по собственному желанию.
  • Блокировка двигателя. Цифровое реле, которое не имеет физической связи с центральным модулем управления, блокирует двигатель в случае попытки угона.
  • GPS модуль. С помощью бесплатного сайта Starline можно контролировать состояние автомобиля и его точное местонахождение.
  • Контроль канала связи. Производится в автоматическом режиме через каждые 5 минут. При отсутствии связи владелец получает немедленное уведомление.

Схема программирования Старлайн А91

Чтобы управлять сигнализацией, сначала прописывают коммуникаторы. Порядок прописывания брелка:

  • Найти клавишу Валет;
  • Деактивировать зажигание;
  • Семикратно нажать кнопку;
  • Запустить повторно зажигание;
  • Дождаться семикратного сигнала;
  • Одновременно нажать клавиши 2 и 3, удерживая до сигнала;
  • Деактивировать зажигание.

Подключение сигнализации старлайн своими руками

Петли выбора КПП

Чтобы выбрать тип КПП при настройке Старлайн А91, нужно использовать петлю черного кабеля. Ее легко отличить среди остальных. Если на автомобиле установлена МКПП, то петлю разрывают, если АКПП – не трогают.

Схема подключения датчика температуры двигателя

Датчик температурных показателей ДВС понадобится для удаленного управления. Его устанавливают под капотом и соединяют оранжево-серым кабелем.

Схема открытия багажника

Багажным отделением управляют посредством концевиков. Для открытия или закрытия двери багажного отсека к переключателю присоединяют оранжево-белый кабель.

Схема соединения Старлайн А91 на провод зажигания

Запускать двигатель и зажигание автоматически можно только, если подключен шестиконтактный штекер.

Список действий:

  • Соединить положительные красный и розовый провода с центральным замком;
  • Присоединить кабель желтой расцветки;
  • Разрезать красный кабель и присоединить его к кабелю стартера.

Синие и зеленые провода не используют, потому что они не касаются штатной работы оборудования.

Для подсоединения к замку зажигания голубой привод соединяют с белым, а желтый с коричневым.

Антенный модуль

Это устройство, которое подсоединяют отдельно. Его фиксируют на лобовом стекле недалеко от зеркала так, чтобы оно не создавало препятствия для прохождения сигнала. От антенны один модуль крепят к блоку управления.

Подключение сигнализации старлайн своими руками

ПОЖАЛУЙСТА ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО !

Для подсоединения концевиков осуществляется монтаж новых переключателей вместо установленных, распиновка разъема такова: сине-белый контакт подключается к переключателю в двери водителя; черно-белый выход соединяется с концевиком в левой задней двери; коричневый провод подключается к устройству в двери спереди справа; бело-красный кабель идет к концевому переключателю двери справа сзади.
Также данный элемент может сообщить о нажатии на педаль тормоза.
Все описанные функции сигнализации работают исправно, в том числе и автозапуск, запуск по температуре, по будильнику и таймеру. Выставляем критический показатель уровня температуры мотора, после которого будет происходить автоматический старт.
Настройка времени на брелке Starline происходит так. Иногда причина связана со сбоями в настройках брелка

Число миганий соответствует количеству запрограммированных брелоков.
При управлении противоугонной системой важно учитывать нюанс продолжительности нажатия кнопок на пульте: кратковременное нажатие клавиши должно осуществляться быстро, меньше чем за полсекунды; длительное нажатие — когда водитель зажимает кнопку, пока брелок не издаст звуковой сигнал; двойное кликанье означает два кратковременных нажатия; последовательное — два клика одной или разными клавишами. После этого должны 3 раза сработать габаритные огни , что подтверждает временное отключение охраны системы зажигания и деактивацию датчика удара

Зажатие осуществляется до момента, пока брелок не издаст один мелодичный и короткий сигнал, а затем два кратковременных звуковых импульса. Схема подключения Старлайн А91 Система универсальна — устанавливается как на ВАЗ, так и на европейские или японские автомобили типа Скайлайн.

Популярные статьи  Проверка и ремонт генератора автомобиля

Главная страница Старлайн А91

Он характеризуется криптоустойчивостью кода, а также надежным ключом. Включен будильник. В нем четко описаны все нюансы первичной настройки и дальнейшего использования автосигнализации. Если используется длительное нажатие на 1, а затем короткое на 2, то происходит деактивация сирены. Выключение выполняется по аналогии при помощи кнопки 2.

В итоге установив самостоятельно сигнализацию я уверен в качестве всех соединений, дело в том что не каждый мастер-устонощик в салоне будет заморачиваться с паяльником и может сделать «всё по быстрому». После остановки двигателя режим охраны сохраняется. Относится к классу устройств ААА. Если исправить проблему на месте не удается, то охранный комплекс обеспечивает защиту автомобиля с обходом поврежденного участка.

За работу автозапуска на моделях Старлайн А91 отвечает контакт черно-серого цвета. Перед тем как запускать двигатель с брелка или активировать автоматические запуски двигателя в обязательном порядке рекомендуется ознакомиться со следующими особенностями работы функций запуска двигателя: Для успешной реализации функций дистанционного или автоматического запусков двигателя на этапе установки сигнализации должны быть запрограммированы следующие параметры: тип коробки переключения передач автомобиля — ручная коробка передач РКПП или автоматическая коробка передач АКПП. Последовательное нажатие клавиш под номерами 1 и 2 приведет к активации режима бесшумной охраны. Сигнализация starline датчик капота Еще один элемент конструкции А
Как подключить сигнализацию

Учимся управлять центральным замком

Известно, как выглядит распайка клеммника ЦЗ для каждой сигнализации Starline:

Подключение сигнализации старлайн своими руками

Желто-синий и черно-белый провода получают потенциал «0 Вольт». Время срабатывания – 1 секунда. А теперь посмотрим, как нужно управлять ЦЗ в разных автомобилях Lifan:

Подключение сигнализации старлайн своими руками

В седане Solano будет две точки монтажа. В автомобиле Smily число точек подключения тоже равно двум, но схема выглядит сложнее.

Проанализируем, что показано на нижней схеме. Если красный шнур соединить с «массой», замки закроются. Но если потенциал станет «плавающим», они откроются, и дальше напряжение на входе «ВСМ» не изменится. Управление здесь ведется по одному проводу.

Карта установки, как видите, содержит все сведения, необходимые для подключения любой автомобильной сигнализации.

Комплектация

В стандартный набор поставки автосигнализации входят:

  • документация по монтажу и настройке;
  • брелок 2-х-сторонней связи, оснащенный экраном;
  • элемент питания типоразмера ААА для основного пульта;
  • защитный чехол для главного прибора управления;
  • вспомогательный брелок с 1-сторонним каналом работы (с предустановленным элементом питания CR2450);
  • центральный контроллер комплекса;
  • приемник-передатчик, укомплектованный встроенной антенной;
  • клейкая лента для установки антенного блока (2-сторонняя);
  • сенсор удара с 2 степенями чувствительности (в комплекте идет клейкий скотч);
  • жгуты проводки для приемника-передатчика и сенсора удара;
  • концевой переключатель, монтируемый под крышку моторного отсека;
  • кнопка настройки и сервиса;
  • светодиодный элемент, предназначенный для отображения режима работы сигналки;
  • сенсор измерения значения температуры;
  • главный жгут проводки, оснащенный 18-пиновой колодкой подключения;
  • проводка с увеличенным сечением, используемая для подачи питания и подсоединения к цепям зажигания и стартера;
  • провода для коммутации с контроллером центрального замка (оснащены штекером с 6 элементами).

Пошаговая инструкция по установке сигнализации Starline A93

Производится выход из меню настроек. Производитель рекомендует параллельно дополнительным управляющим реле ставить диодные шунты, как показано ниже Размещение элементов сигнализации Рекондуемое размещение устройств изображено на рисунке.

Подключение сигнализации старлайн своими руками

Тогда уж точно угонщикам придется повозиться, и, скорее всего оставить авто в покое. Преимущества и недостатки Если изучить отзывы владельцев и специалистов о Старлайн, они будут включать в себя как положительные, так и негативные моменты.

Следует учитывать, что внутри блока находится датчик температуры салона, поэтому если его установить в непосредственной близости от патрубков обогревателя салона, данные о температуре будут некорректны.

Сделаю небольшое уточнение.

Подключение сигнализации старлайн своими руками

Также на схемы влияет год выпуска и модель автомобиля.

Они соединяются с помощью сине-черного и сине-красного провода к соответствующим разъемам.

Поддержка обратной связи, которая обеспечивает водителю полный контроль за состоянием своего транспортного средства, сигналки и двигателя. Полная УСТАНОВКА сигнализации StarLine А93 2CAN 2LIN с АВТОЗАПУСКОМ на Hyundai Solaris 2021 года

Подключение сигнализации старлайн своими руками

Управление сигналкой без брелока

Система Starline Twage A8 сохраняет охранные функции и при отсутствии брелоков. Используя сервисную кнопку, охранный режим можно включить или выключить. Все действия, о которых пойдет речь, приведены в штатной инструкции, что косвенно повышает вероятность угона, но суть в том, что злоумышленник не знает, где расположена сервисная кнопка. А найти ее за 20 секунд – это нереально.

Итак, чтобы снять автомобиль с охраны, выполняют действия:

  1. Открывают дверь;
  2. Начинает работать звуковая сигнализация;
  3. Зажигание включают, не заводя мотор;
  4. За 20 секунд 4 раза нажимают сервисную кнопку;
  5. Зажигание выключают;
  6. Если опция 12 запрограммирована в значение 2 или 3, нужно включить зажигание еще раз, а через 10-15 секунд снова выключить его.

Собственно, еще сервисную кнопку называют кнопкой Valet. А выглядит она так:

Элемент из комплекта A8

Проблема в том, что при эксплуатации сервисная кнопка не используется, и обычно ее не подключают.

Рассмотрим, как охрану не отключить, а задействовать:

  1. Двигатель глушат;
  2. Включают зажигание без старта двигателя;
  3. Кнопку Valet жмут 8 раз;
  4. Зажигание выключают;
  5. За 20 секунд покидают салон и закрывают все двери (последует сигнал сирены).

Вот, собственно, и все. Кстати, эту последовательность можно использовать для поиска брелока. На шаге 5 он должен издать звуковой сигнал.

Согласно инструкции, поиск брелока проще выполнить, нажав кнопку вызова на модуле радио. Но если произведена доработка, опция действовать не будет.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
