Проверка и замена бендикса на стартере своими руками

Содержание

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

  1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
  2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
  3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

  1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
  2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
  3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
  • Если произошел отчетливый щелчок в реле, значит оно работает;
  • Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

Диагностика и замена

Среди остальных причин поломки и выхода из строя главной же является пробуксовка бендикса при свободном ходе. Это возникает по той причине, что в пазы и ролики попадает определенное количество грязи. Первым признаком является шум якоря при запуске стартера, а при этом коленчатый вал стоит неподвижно. В такой ситуации не обойтись без проведения ремонта.

Для того, что бы продиагностировать, непосредственно, сам бендикс, можно сделать это на автомобиле. Сделать это нужно следующим образом:

  1. Включаем передачу;
  2. Выжать тормоз;
  3. Запустить стартер.

Теперь нужно слушать. Если вы услышали звук, который характеризует вращение якоря, то это признак того, что бендикс стартера пробуксовывает. Это значит, что он немедленно нуждается в ремонте или в его замене на новый бендикс.

Мелкий ремонт бендикса:

  • Стартер снимается с автомобиля;
  • Погружается в приготовленную емкость с бензином и остается там на несколько часов. Это делается для того, чтобы вымыть почистить его от грязи;
  • Не вынимая изделие из емкости, прокрутите несколько раз шестерню муфты, это поможет качественнее очистить пазы;
  • После этого он достается и вымывается.

Если по итогу такой очистки вы не добились желаемого результата, тогда придется снимать обгонную муфту и разбирать ее.

Рассмотрим поэтапно разбор и ремонт бендикса:

  1. Первым делом я советую отсоединить стартер автомобиля. Но перед этим нужно обязательно отсоединить минусовую клемму от аккумулятора. После этого нужно один проводок отключить от втягивающего реле, а другой открутить при помощи ключа гаечного на самом стартере. Чаще используется ключ на «13»;
  2. Теперь нужно открутить все крепежи, которые удерживают стартер. В каждой машине присутствует своя система крепежа. Так что будьте готовы к тому, что при демонтаже стартера по пути вам придется демонтировать еще некоторые элементы;
  3. Уже на этом этапе легко определить состояние маховика;
  4. В том случае, если решили все же менять бендикс, необходимо разобрать стартер. Первым делом снимаем крепеж крышки, а после отсоединяем крепление выхода обмотки на втягивающее реле. Можно достать шайбу-скобу;
  5. После надо снять последний крепеж и разобрать стартер пополам. В случае, когда внутри его обнаруживаем шарик, необходимо сохранить его;
  6. Совет: если уж разобрали стартер, посмотрите все его узлы, которые тоже иногда выходят из строя. Устаревшие детали также можно поменять;
  7. В случае, если это необходимо, снимаем втягивающее реле, резиновую вставку и шайбу. После достаем все оставшиеся мелкие детали;
  8. Далее при помощи отвертки вынимаем уши нашего бендикса;
  9. Для того чтобы освободиться от стопора, необходимо опустить шайбу вниз, при этом орудуя той же отверткой. Бывает, что вместо шайбы стоит стопорное кольцо. В таком случае для удобства можно использовать молоток и гаечный ключ. Ключ наставить на стопор и молотком сбить его вниз;
  10. Стопорное кольцо, которое осталось, можно стянуть с вала, при этом поддевая его маленькой отверткой или специальным съемником;
  11. Теперь остается снять бендикс и на его место установить новую деталь;
  12. Чтобы собрать все назад, необходимо проделать все действия в обратном порядке.

Желаю вам успеха в этом нелегком и кропотливом деле.

Как снять бендикс

Сначала нужно демонтировать само пусковое устройство, предварительно отсоединив от аккумуляторной батареи плюсовую клемму, а от стартера – провод, идущий на втягивающее реле. Снятие пускового устройства (чаще всего оно фиксируется тремя болтами) возможно сверху или снизу (понадобится смотровая яма) – все зависит от марки автомобиля. Попутно осмотрите зубья маховика: если они сильно изношены, то придется менять венец или весь маховик. После того, как стартер окажется на рабочем столе, произведите демонтаж (если это необходимо, здесь все опять-таки зависит от модели машины) втягивающего реле. Далее идет снятие бендикса:

  • Открутите гайки крепления вертикальных шпилек (их обычно три) и, слегка постукивая резиновой киянкой, разъедините корпус стартера. Пользуясь случаем, визуально оцените состояние щеток и обмоток.
  • Подцепите бендикс за «уши» плоской отверткой и вытащите его из вилки.
  • Возьмите молоток, подходящий по диаметру вала обгонной муфты рожковый ключ и снимите первое стопорное кольцо, второе можно сдвинуть плоской отверткой.
  • Теперь снимаем сам бендикс стартера.

Замена

Если имеет дефекты бендикс стартера, ремонт невозможен. Устранение поломки этого узла заключается в его полной замене. Если проблема застала вас в дороге, то выход из ситуации – во время остановок не глушить мотор либо останавливаться с горки, дабы проще было завести машину «с толкача». Но и замена бендикса занимает немного времени, главное, чтобы был запасной.

После разборки стартера и снятия старого элемента можно сразу же установить новый. Для этого бендикс просто надевается на спиралевидные шлицы. После на ось ротора устанавливаете обойму, а в последнюю очередь – стальное кольцо. На него нужно надеть металлическую обойму. Вот и все, если больше никаких неисправностей нет либо они благополучно устранены, можно собирать стартер и ставить его на автомобиль.

Когда проскакивает момент вращения стартера и не прокручивает вал двигателя, значит одной из наиболее вероятных неисправностей, является износ или поломка такого важного узла, как бендикс. Узла, обеспечивающего расцепление стартера и двигателя автомобиля в момент, когда мотор завелся…

Проверка и замена бендикса на стартере своими руками

На самом деле название этой детали автомобильного стартера – чистой воды самодеятельность отечественных водителей. Ведь классическое инженерно – техническое название узла, который обеспечивает разъединение вала стартера от вала двигателя в момент его запуска – обгонная муфта. И название это полностью отражает суть действия, которое производит данная деталь. А народное название этот механизм, в основе которой лежит принцип обычного храповика, получил в честь американского изобретателя Винсента Гуго Бендика, главы корпорации “Бендикс Корп.”. Именно он в свое время изобрел и запатентовал узел, позволяющий в момент запуска отсоединить небольшой электромотор, который и раскручивает вал двигателя внутреннего сгорания.

Диагностика бендикса на стартере

Обгонная муфта подвержена интенсивному износу. Цена замены бендикса на стартере незначительная. Справиться с проблемой можно самостоятельно. Восстановить бендикс очень сложно, так как изнашивание всех частей происходит равномерно. Стартер не только испытывает сильные нагрузки, но и часто контактирует с внешними раздражителями: влага, пыль, грязь и масло.

Популярные статьи  Проверка и ремонт генератора автомобиля

Причиной поломки стартера является пробуксовка бендикса на свободном ходу. Это связано с грязью в его пазах и роликах или износом зубьев шестерни. Первым признаком становится шум якоря во время запуска стартера и полной неподвижности коленчатого вала. Требуется снятие бендикса со стартера и его полная замена.

Для диагностики обгонной муфты выполняют следующее:

1. Включаем передачу.

2. Выжимаем тормоз.

3. Запускаем стартер. Пробуксовка будет сопровождаться металлическим звуком, характеризующим вращение якоря.

Часть СТО используют для диагностики стартера специальные стенды с несколькими нагрузками:

• без нагрузки;

• под нагрузкой.

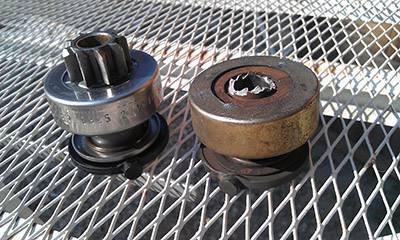

Признаки износившегося бендикса

Бендикс подлежит замене при ослаблении пружин или выходе из строя шестерен. Визуальный осмотр деталей поможет определить степень износа зубьев. Если возникают сомнения, то следует обратиться к специалисту, который проведет профессиональную диагностику обгонной муфты.

Проверка и замена бендикса на стартере своими руками

Низкую эффективность стартера могут списать на разряженные аккумуляторные батареи. Исключить подобную ситуацию можно, проверив зарядку АКБ и подзарядив его. Если после этого проблема не исчезнет, то следует ремонтировать стартер.

Стартер – мощный электродвигатель, который может перегореть по многим причинам. К примеру, продолжительное удержание ключа при запуске. Если он перестал крутиться или не слышны щелчки, то не стоит немедленно заменять его. Часто диагностика и ремонт бендикса в Минске решат проблему.

Как своими руками заменить бендикс

Перед работой следует ознакомиться с правилами безопасности работы с транспортными средствами. Чтобы заменить обгонную муфту, следует демонтировать старую.

Как снять бендикс (пример на ВАЗ-2110):

1. При наличии защиты на двигатели, ее необходимо удалить. Обязательно открепить «минусовой» провод от аккумулятора.

2. С помощью гаечного ключа открутить крепление «плюсового» провода АКБ. Используя шестигранник, снять две клеммы и одновременно контролировать состояние проводной изоляции.

3. Накидным ключом отвернуть нижний болт, фиксирующий стартер, а затем — верхний крепеж. Необходимо использовать трещотку с карданом и 2 проставки. Отсоединяет кронштейн, с помощью которого стартер закреплен на блоке, и аккуратно извлечь.

4. Отвинтить шпильки вдоль стартера. Он должен разделиться на 2 части. Снять крышку. Открутить два винта и удалить кожух, стопорное кольцо, а затем шайбу

Особо осторожно достать щетки с ротором и очистить их от грязи

Проверка и замена бендикса на стартере своими руками

5. Вниз сбить стопорное кольцо и достать вал ротора. Далее снять бендикс и заменить его. Обязательно проверить состояние втулки и вилки. Для демонтажа вилки следует извлечь резиновую заглушку и заменить деталь.

6. Используя набор головок, впрессовать втулку. Изношенная деталь должна быть заменена. Обратная запрессовка производится легкими ударами молотка через деревянную прокладку.

7. Установка бендикса и стартера происходит в обратном порядке. После сборки следует завинтить все крепежи крышки, и затянуть хомут. Подсоединить питающие провода, а стартер установить на прежнее место.

8. После возврата всех механизмов подключить клеммы АКБ и проверить результаты работы.

Полезные советы

Для покупки нового бендикса лучше предъявить продавцу старый экземпляр. Иногда мелкие особенности деталей не учитывают и приобретают неподходящую модель. Частота замены бендикса будет зависеть от манеры вождения и состояния автомобиля. Стартер – сложный электроприбор, который нельзя ронять. Любые повреждения могут вывести его из строя. Как поменять бендикс на стартере, посоветует автомеханик СТО, который знает особенности различных моделей.

Диагностика бендикса

Для этого мультиметром (тестером) последовательно сначала замеряют напряжение на клеммах аккумулятора, отключенного от бортовой сети автомобиля. Оно составляет примерно 12,7 В. При показаниях прибора менее 12 В считается, что аккумулятор сильно разряжен и не пригоден к дальнейшим проверкам.

Далее восстанавливают штатное соединение проводов и замеряют напряжение на клеммах батареи и контактах реле. По сравнению с предыдущим случаем оно меняется не более чем на 0,1 В и будет равным в обеих контрольных точках. Переводят ключ в положение запуска. Напряжение на контактах реле не должно опускаться менее 12 В. В противном случае скорее всего неисправны соединительные провода, возможно, что подгорел один или несколько контактов в цепи протекания тока.

Чтобы проверить, целы ли щётки, возьмите 12-вольтовую лампочку. Её провода подсоедините к держателю и к массе щёток. Если лампочка загорится – это признак поломки, и щётки придётся заменить.

Работа под большой нагрузкой, может привести к короткому замыканию обмоток якоря. Как определить место замыкания, кроме визуального осмотра, можно проверить якорь стартера мультиметром. Проверка заключается в измерении сопротивления между корпусом и обмотками.

Еще одним способом определения работоспособности пускового устройства силового агрегата является проверка его элементов: бендикса, щеток и обмотки. Для тестирования двух последних потребуется 12-вольтовая лампочка, контакты которой необходимо подключить к массе и держателю щеток при этом на стартер должно подаваться напряжение от источника питания автомобиля.

Бывает ситуация, когда при исправной детали мотор по-прежнему не начинает крутиться. Это можно увидеть после его снятия с автомобиля, при этом отключать деталь от сети не нужно. После замыкания соответствующих клемм движение бендикса будет отсутствовать. Эту неисправность вызывают изношенные ролики, послабление хода пружины либо отсутствие смазки. Ремонтировать бендикс нет смысла, единственное, следует взять с собой в автомагазин выработанную деталь, чтобы не ошибиться.

Также, при демонтаже щеточного узла, обязательно проводим визуальный осмотр щеток, коллектора, втулок, обмотки и якоря. Ведь при выработке втулок может осуществляться просадка тока при запуске и нестабильное срабатывание моторчика, а поврежденный или подгоревший коллектор будет попросту «съедать» щетки.

Читать далее: Сельхозник КамАЗ-45143 технические характеристики, цена и фотографии

Если стартер включается, а мотор не крутит, пришло время узнать, как проверить бендикс стартера. Бендикс обычно не ремонтируется, а заменяется, но причины его поломки знать необходимо. Их не много:

  • засохла или загустела смазка;
  • износились пружины;
  • на роликах появились дефекты и стёртости или произошёл диаметральный износ.

Проверка бендикса производится без сложностей. Придумайте мягкую прокладку, чтобы обернуть механизм и тем самым избавить от повреждений.

Проверка и замена бендикса на стартере своими руками

Затем поместите его в тиски, при этом муфта прибора должна иметь односторонний поворот. Если есть вращение в две стороны, причина поломки – дефект муфты. Эту деталь придётся заменить. Соблюдая точный порядок действий и инструкций, проверку стартера и замену дефектных деталей вы проведёте без труда.

Как проверить обгонную муфту

Если поменять бендикс вы не торопитесь, то стоит его протестировать. Для этого корпус обгонной муфты, уже снятой со стартера, через мягкую прокладку (например, ветошь), чтобы исключить повреждения, зажмите в тиски. Попробуйте прокрутить бендикс влево-вправо. Вращаться он должен только в одну сторону, т. к. при попытке проворачивания исправная деталь будет стопориться. Если обгонная муфта проворачивается, то это значит, что она не будет входить в зацепление с зубьями и стартер будет «молотить» вхолостую. Определить исправность шестерни можно визуально: «съеденные» зубья вы увидите сразу. А вот если залег стартер, то понять это можно лишь разбирая его. В этом случае все «внутренности», включая редуктор, необходимо очистить от грязи, высохшей смазки и промыть чистым бензином. Далее придется решать: можно ли отремонтировать бендикс или потребуется приобретать новый.

Проверка работоспособности бендикса прямо на автомобиле

Это можно сделать, не демонтируя стартер. Для этого включите любую скорость, нажмите на педаль тормоза и пустите стартер. Если машина просто дернулась вперед, то все нормально – скорее всего, ваша обгонная муфта работоспособна. Появление звука вращения якоря свидетельствует о пробуксовке бендикса, который нужно отремонтировать либо заменить на новый.

Как заменить обгонную муфту?

Для замены муфты понадобится демонтировать стартер и выполнить разборку. В каждой марке транспортного средства существуют определённые нюансы. Рассмотрим последовательность работ непосредственно после демонтажа стартера. Чтобы заменить муфту, понадобится разобрать корпус стартера:

Популярные статьи  Ремонт стоек амортизаторов авто своими руками: прокачка и восстановление

чтобы открыть корпус, необходимо открутить крепежные элементы. Для стягивания корпуса используются болты;
затем необходимо открутить крепежи, удерживающие обгонную муфту. В процессе разборки рекомендуется очистить все детали от загрязнений;
обгонную муфту необходимо снять с оси. Для этого понадобится сбить шайбу, а затем с помощью отвертки снять кольцо;
устанавливается новая муфта. Предварительно рекомендуется нанести умеренное количество температурной смазки;
обычно сложности у автовладельцев возникают в процессе монтажа шайбы и стопорного кольца. Поэтому для выполнения работ понадобится подготовить целый ряд инструментов, например, струбцины. Некоторые автомобилисты пользуются для этого раздвижными пассатижами, рожковыми ключами и другие подручными средствами;
после монтажа обгонной муфты на все трущиеся элементы необходимо нанести смазывающее вещество

Рекомендуется обратить внимание на то, что смазка должна быть высокотемпературной. Также не стоит наносить большое количество смазки, поскольку это будет усложнять работоспособность отдельных элементов;
перед тем как осуществлять установку бендикса, необходимо проверить работоспособность стартера

Для этих целей можно использовать любые провода или же прикуриватель. Плюсовой заряд необходимо подать на контакты втягивающего. Непосредственно к корпусу стартера подключается минус. Если механизм работает, то при подключении провода возникнет характерный щелчок. При этом бендикс должен выдвинуться вперед. Если же этого не произошло, то поломка может заключаться в втягивающем реле.

Несколько рекомендаций от автовладельцев с опытом

В процессе замены или выполнения ремонтных работ не исключено возникновение ряда проблем. Чтобы их избежать, следует придерживаться следующих рекомендаций:

перед тем как устанавливать новую обгонную муфту или же ремонтировать деталь, необходимо проверять ее работоспособность
Также крайне важно выполнить проверку стартера;
в процессе ремонтных работ необходимо обратить внимание на расходные материалы. Шайбы не должны иметь видимых повреждений;
в процессе приобретения новой обгонной муфты рекомендуется иметь при себе старую деталь
Элементы могут быть практически одинаковыми по внешнему виду, но иметь мелкие отличия;
если демонтаж стартера и бендикса осуществляется впервые, то все этапы работы рекомендуется записывать

Фиксацию можно осуществить с помощью привычных носителей информации, таких как бумага. Также в качестве альтернативы можно записать процесс разборки на видео.

Видео инструкция: устройство и ремонт бендикса стартера

Представленный видеоматериал позволит ознакомиться с основными элементами обгонной муфты. Здесь же представлены рекомендации о диагностике бендикса, возможных причинах неисправностей и способах их устранения. Также автовладельцы смогут ознакомиться с советами по замене бендикса на стартере.

Где купить муфту?

Прямо ЗДЕСЬ можно купить бендикс на автомобиле ВАЗ, Daewoo, Тойота, BMW, Volkswagen, Audi, Chery и многие другие марки. Воспользовавшись каталожными номерами, можно подобрать обгонные муфты на грузовики и автобусы. В каталогах представлены механизмы в оригинальном исполнении и качественные аналоги.

Цена вопроса

Обгонная муфта обойдется покупателю в небольшую сумму. Например, бендикс на отечественный ВАЗ будет стоить приблизительно 1800 тенге. Если же речь идет об иномарках, например, Форд или Тойота, то владельцу придётся выложить около 4000 тенге.

Где можно отремонтировать, заменить бендикс?

Поскольку работа по замене обгонной муфты требует особых навыков, автовладельцам приходится обращаться в специализированные сервисы. Прямо ТУТ можно ознакомиться с услугами станций технического обслуживания, занимающихся заменой и ремонтом бендикса.

Как снять бендикс со стартера для его ремонта

Будем снимать бендикс на примере роторного стартера ВАЗ 2107. Чтобы добраться до него, нужно его разобрать. В зависимости от типа и производителя это делается по-разному. Мы рассмотрим, как это сделать своими руками на классическом типе.

Частичная разборка стартера

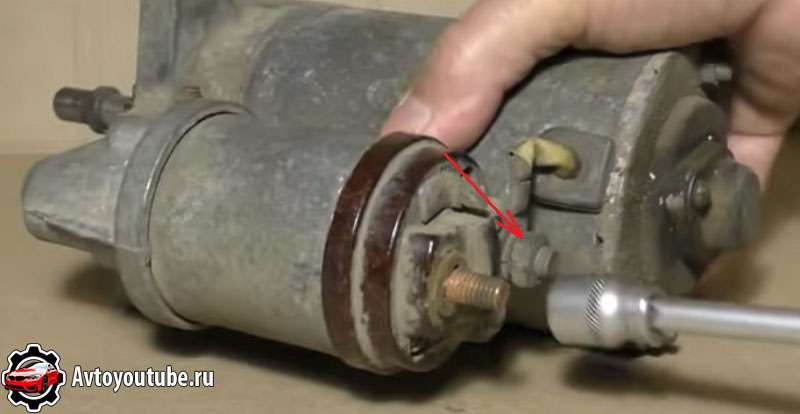

Первым делом откручиваем гайку на шпильке втягивающего реле, которая держит “косу” (гибкий провод) электродвигателя. Очень часто, по неопытности, многие его обрывают. Чтобы этого не произошло, сразу отсоедините его.

Проверка и замена бендикса на стартере своими руками

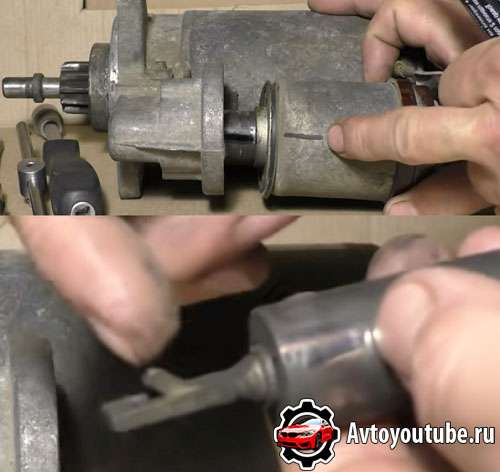

Откручиваем болты, которые держат втягивающего реле. Прежде чем вынуть его из корпуса стартера, желательно пометить маркером, как он стоял. Для этого просто проводим линию через место, где он соединяется с корпусом.

Так вы не перепутаете местами силовые болты. Кроме этого, при установке якоря втягивающего, можно перепутать его положение относительно вилки. После этого не будет надежного соединения между ним и вилкой. Для этого, слегка вытягиваем реле, не меняя положение якоря, маркером проводим линию по нему и корпусу втягивающего.

Проверка и замена бендикса на стартере своими руками

Теперь можно его смело снимать. Сдергиваем якорь силового реле с вилки и вынимаем его. Посмотрите на него. Можно не отсоединять силовое реле от корпуса, не вытягивать якорь. Это делается для простоты разбора.

Не на всех моделях стартеров есть язычок в месте фиксации якоря к вилке. Если его нет и якорь одинаковый со всех сторон, то помечать его положение относительно реле не нужно.

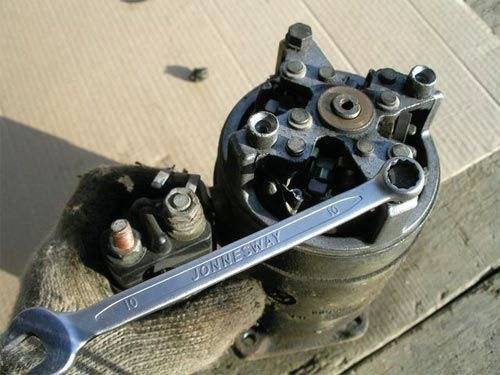

Откручиваем гайки с тыльной стороны электродвигателя. Они удерживают его корпус в собранном виде. Бывает такое, что гайки от старости закисли. Если они выкручиваются вместе со шпильками – ничего страшного. Если так произошло, то вынимаем шпильки.

Проверка и замена бендикса на стартере своими руками

Чтобы разъединить две части корпуса электромотора, можно наставить отвертку или пробой в стык двух частей, и слегка стукнуть молотком. Или поддеть отверткой. Снимаем нижнюю часть.

Проверка и замена бендикса на стартере своими руками

Чтобы снять якорь электромотора, нужно разжать вилку, которая сидит на «ушах» бендикса. Для этого отверткой отгибаем одну сторону вилки и снимаем её, затем вторую. Теперь можно вытащить якорь. Так мы получаем доступ к бендиксу. Теперь его нужно снять с вала.

Проверка и замена бендикса на стартере своими руками

Как снять бендикс

Опять же, в зависимости от типа снимается он с якоря по-разному. В редукторном стартере его достаточно вынуть из редуктора, если он с внешним соединением. Такие стартеры применяются в спецтехнике. Для гражданского транспорта, в большинстве случаев, используются планетарные редукторы. Здесь уже нужна частичная разборка, чтобы добраться до него.

На валу он удерживается стопором и шайбой. Первым делом сбиваем шайбу. Для этого подойдет ключ на «13» или любая втулка по диаметру этой шайбы. Главное чтобы тот предмет, которые вы возьмете, своей плоскостью лежал четко на шайбе. Сверху неё есть паз, его ключ не должен цепляться.

Проверка и замена бендикса на стартере своими руками

Размещаем вал электромотора стартера ВАЗ 2107 бендиксом вверх. Небольшими ударами молотка по ключу или втулке вниз, сбиваем стопорную шайбу. Отверткой или пассатижами снимаем стопорное кольцо. Оно снимается вверх.

Будьте аккуратными. Если это делаете отверткой, не держите сверху якорь рукой. Отвертка может вылететь и проколоть руку. Соблюдайте меры безопасности.

Проверка и замена бендикса на стартере своими руками

Снимаем стопорное кольцо и шайбу. Снимаем с вала якоря электродвигателя бендикс с обгонной муфтой и шестернёй. Теперь нужно развальцевать его две части.

Как разобрать бендикс стартера

Существует несколько способов развальцевать бендикс. По-другом его не разобрать:

  1. При помощи тупой отвертки или зубила.
  2. Использовать «жену болгарина».

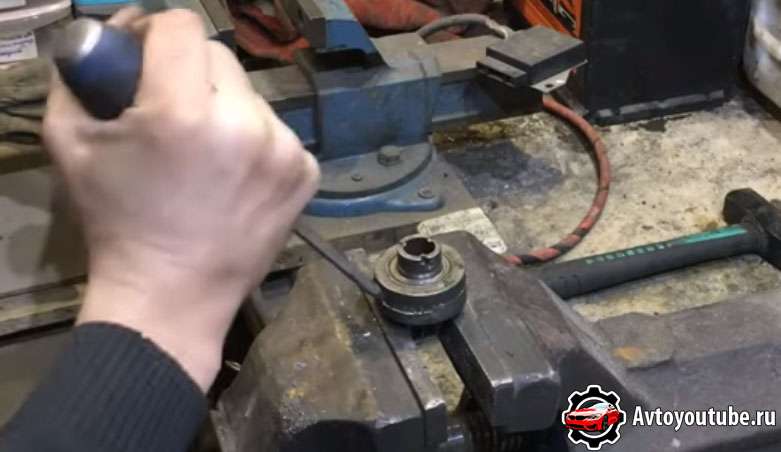

Рассмотрим эти два способа. Переворачиваем бендикс шестернёй вниз. В место соединение верхней и нижней части обгонной муфты наставляем «жало» отвертки. Ударами молотка отворачиваем наружный край её верхней части, проворачивая муфту по кругу. Будет не красиво, но эффективно, похоже, как будто открываете консервы без консервного ножа.

Проверка и замена бендикса на стартере своими руками

Теперь можно разобрать полностью бендикс. Вынимаем шестерню с верхней крышкой. Отрывается доступ к пружинам и роликам. Теперь можно заняться его ремонтом.

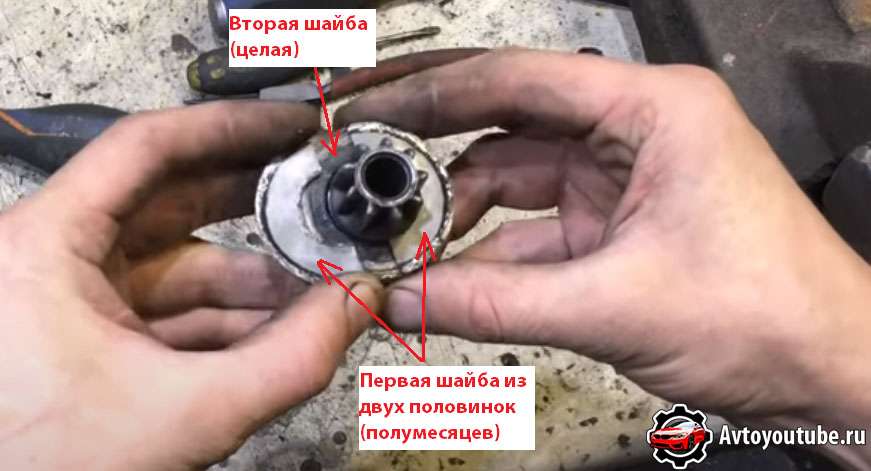

Важно, вместе с шестерней снимаются две шайбы. Одна цельная, а вторая состоит из двух половинок полумесяцев

Запомните в какой последовательности они устанавливались и не потеряйте их.

Проверка и замена бендикса на стартере своими руками

Второй вариант, как разобрать обгонную муфту – сделать несколько пропилов «болгаркой» по бокам наружного кожуха. Так он «расслабится» и его можно снять руками.

Основные признаки неисправности стартера

Несмотря на то, что стартер достаточно надежное устройство, но и он может сломаться. Некоторые поломки могут иметь идентичные с другими неисправностями симптомы, но все же общее в сбоях в работе электромотора есть.

Популярные статьи  Ремонт глушителя своими руками

Основные симптомы неисправностей в работе стартера:

Втягивающее реле не щелкает (не срабатывает) и якорь не вращается.

  • Разряженность АКБ (полная или частичная) или выход ее из строя;
  • Окисление клемм батареи и наконечников, к ней подключаемых;
  • Отошли клеммы или наконечники, подключаемые как к самому стартеру, так и к батарее;
  • Отсутствие контакта на клеммных болтах, спровоцированное обрывом проводов, соединяющих замок зажигания и стартер;
  • Замыкание, обрыв или пробивание на массу обмоток втягивающего реле.

При запуске электромотора и работоспособности втягивающего реле якорь крутится медленно или вообще не крутится.

  • Нарушен контакт на клеммных болтах втягивающего реле;
  • Высокое изнашивание щеток или их заклинивание;
  • Подгорание или перегрев коллекторных пластин;
  • Пробой обмотки статора, вызванное нарушением изоляции или межвитковое замыкание;
  • Нарушение изоляционного слоя плюсового держателя щеток;
  • Замыкание коллекторных пластин, спровоцированное нарушением изоляции;

Якорь запущенного стартера вращается, но коленвал не раскручивается.

  • Проскальзывание обгонной муфты;
  • Механическое повреждение устройства свободного хода (пружины буфера, подводкового колечка);
  • Вылетание вилки привода стартера или ее повреждение;
  • Затрудненность в передвижение привода по нарезке на якорном валу.

После запуска ДВС стартер продолжает работать.

  • Заклинивание вилки привода;
  • Повреждение пружинки включателя зажигания;
  • Заклинивание контактов втягивающего реле или привода стартера на якорном валу;
  • Повреждение или растяжение пружин, возвращающих втягивающее реле или обгонную муфту;
  • Заклинивание втягивающего реле;
  • Перекашивание электромагнитного двигателя, вызванное откручиванием креплений его к ДВС.

Повышенный шум при работе стартера.

  • Повышенный износ отдельных частей якоря (шеек и втулок);
  • Нарушение целостности корпуса стартера в месте расположения привода;
  • Механические повреждения в зубьях маховика или бендикса;
  • Недостаточно закрученные крепления электродвигателя;
  • Контакт якоря во время вращения с полюсом из-за ослабленного крепления последнего внутри агрегата.

Проскакивает стартер при запуске что делать

Проверка и замена бендикса на стартере своими руками

  • Причины
  • Стартер Раньше в -25С машина заводилась на ура, сейчас даже при -20С машина не заводится, может ли это быть связано со стартером?
  • Почему при повороте ключа зажигания стартер не крутит, а только щелкает?
  • Почему при запуске двигателя, когда работает стартер, слышен визг и не происходит запуск? (Такое ощущение, что стартер проскальзывает)
  • Почему после замены аккумулятора, стартер по прежнему плохо крутит?
  • На работающем двигателе слышен шум от генератора и что это может быть?
  • Почему при больших оборотах двигателя слышен свист из-под капота?
  • Заметил что при увеличении оборотов двигателя подсветка приборной панели становится ярче, в чем причина?
  • Ремонт генератора обходится в половину стоимости нового аналога, что посоветуете, чинить или покупать?

Обгонная муфта – вот настоящее название. А еще ее зовут муфтой – трещоткой или храповиком
Что если он не возвращается
Характерные черты неисправности

Часто водителей интересует, почему при запуске двигателя слышен треск и скрежет. Причин этого явления может быть несколько. В любом случае следует максимально быстро устранить источник этого звука. Иначе вы рискуете получить поломку в самый неподходящий момент. Вообще при появлении любых непонятных звуков следует проверить их происхождение. Ведь это сколе всего признак поломки.

Чем раньше вы ее устраните, тем лучше. Ведь большая часть неисправностей может вызывать цепную реакцию. И провоцировать поломки других элементов двигателя. Поэтому всегда внимательно прислушивайтесь к работе силового агрегата.

Причины

Почему при запуске двигателя слышен треск и скрежет? Этот вопрос часто задают начинающие и не очень автомобилисты. Многих пугает непонятный звук раздающийся при запуске мотора. Хотя во многих случаях это не сложная проблема. Но ее все-таки нужно устранять, а для этого неплохо знать, где искать проблему. Мест выдающих треск и скрежет при запуске несколько:

  • Стартер;
  • Маховик;
  • Болт крепления ролика (ГРМ).

Зная основные места поломок, вы достаточно быстро сориентируетесь, где основная проблема. Для более точной диагностики откройте капот и попросите кого-нибудь завести мотор. При проблемах со стартером и маховиком треск раздастся с задней части двигателя, при открученном болте спереди.

Стартер

Причин такого поведения несколько. Для того, чтобы более подробно разобраться в причинах, нужно знать устройство стартера и принцип работы. Он состоит из электрического двигателя, на валу которого установлена обгонная муфта с ведущей шестерней. В обиходе муфту и шестерню называют – бендикс. Также в конструкции присутствует пусковое реле с соленоидом. Эта конструкция именуется «тяговое реле». Его с муфтой соединяет рычаг включения стартера.

Работает эта конструкция следующим образом

. При включении электродвигатель начинает крутить бендикс. Одновременно тяговое реле, сработав, двигает с помощью рычага обгонную муфту вперед.

В итоге шестерня входит в зацепление с зубьями маховика и раскручивает двигатель. После того как мотор завелся, срабатывает обгонная муфта. Это предохраняет стартер от повреждения. При отключении подачи тока на прибор, реле перестает работать, и бендикс стартера возвращается в исходное положение. На стартерах легковых автомобилей обычно используется обгонная муфта роликового типа.

Причина скрежета при запуске всего одна. По какой-то причине бендикс не может полноценно зацепиться за маховик. Поэтому при запуске стартера возникает скрежет проскакивающих зубьев. Устранять эту неисправность нужно максимально быстро. Иначе можно повредить шестерни маховика и стартера. Проверять нужно следующие моменты:

  • Для начала проверьте крепление стартера. Иногда от вибрации болты крепления могут открутиться. В таком случае стартер перекашивает и шестерня теряет полноценный контакт с маховиком. В любом случае снимите стартер и проверьте состояние бендикса;
  • Иногда причиной проблем может стать износ шестерни. В таком случае эффективность работы стартера снижается. При запуске двигателя будет слышен скрежет обходящегося бендикса. Со временем стартер совсем не сможет крутить маховик. Сняв деталь с машины, увидеть износ шестерни можно невооруженным глазом;
  • Иногда бендикс плохо ходит по валу и просто не дотягивается до маховика. В таком случае снимите его. Нужно помазать вал любым моторным маслом (5w30 или 5w40 или вообще какое будет под рукой). Также проверьте работоспособность тягового реле.

Это основные причины скрежета при запуске, связанные именно с этой деталью. Чаще всего вы найдете неисправность где-то в стартере.

Также ознакомьтесь

  • Самостоятельная замена ШРУСа ВАЗ 2110
  • Установка нового стартера ВАЗ 2110
  • Замена передних тормозных дисков ВАЗ 2114
  1. С помощью ключа на «10» открутить и достать 2 длинных стяжных болта.

Проверка и замена бендикса на стартере своими руками
Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

  1. Проверить состояние втулок.

Проверка и замена бендикса на стартере своими руками
Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

  1. Для разъединения корпуса стартера следует несколько раз нанести удары по нижней части корпуса. Для этого можно использовать резиновый или деревянный молоток. Оценить состояние щеток.

Проверка и замена бендикса на стартере своими руками
Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

  1. Отверткой демонтировать из вилки уши бендикса.

Проверка и замена бендикса на стартере своими руками
Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

  1. Наставить ключ, сбить стопорное кольцо, ударяя молотком.

Проверка и замена бендикса на стартере своими руками
Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

  1. Второе стопорное кольцо поддеть отверткой.

Проверка и замена бендикса на стартере своими руками
Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

  1. Снять бендикс.

Проверка и замена бендикса на стартере своими руками
Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

Стоит ознакомиться:

Снятие генератора ВАЗ 2107 своими руками

Взять новый бендикс (обгонную муфту), установить его на место. Очистить и смазать детали по необходимости. Выполнить сборку. После этого ремонт стартера ВАЗ 2114 можно считать оконченным. Осталось поставить стартер на место, подключить АКБ, запустить двигатель.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
