Проверка и ремонт генератора автомобиля

Содержание

Выбор: ремонт или замена?

Ремонтировать или заменить неисправный генератор — решение прежде всего зависит от состояния неисправного агрегата, стоимости ремонта и деталей, времени на восстановление. Замена предпочтительнее ремонта в трёх случаях:

  • агрегат не подлежит восстановлению, так как ресурс его полностью исчерпан;
  • цена за работу значительно превышает стоимость нового генератора;
  • существуют ограничения по времени: исправный автомобиль необходим срочно.

Плюсы замены дефектного генератора на новый или восстановленный очевидны — это увеличение срока беспроблемной эксплуатации и длительная гарантия.

Хранение бензогенераторов

Любое оборудование требует профессионального ухода. Поэтому рекомендуется придерживаться тех правил, которые предоставляет клиентам производитель. Это очень важные аспекты, которые позволят не только улучшить запуск оборудования, но и увеличить межремонтный период. Основные рекомендации:

  1. При длительном хранении нужно обязательно слить все топливо с бака. Бензин окисляет детали карбюратора, что может привести к засорению каналов.
  2. Рекомендуется использовать полиэтилен, чтобы накрыть оборудование при длительном хранение, для защиты от коррозии и попадания влаги.
  3. Перед хранением лучше всего провести ТО.
  4. Ни в коем случае нельзя оставлять генератор в разобранном виде на длительное время, так как внутрь могут попасть посторонние элементы.
  5. Хранить нужно в сухом и прохладном месте.
  6. Нельзя запускать оборудование при сильном морозе, если оно не предназначено для эксплуатации в таких условиях.

Таким образом, можно защитить не только свои деньги, но и оборудование. В настоящее время компании-производители предоставляют клиентам специальные технические инструкции, в которых подробно рассматриваются все детали.

Проверка состояния деталей

Независимо от того, какой генератор на «Газели» установлен, причины неисправности, как правило, могут иметь одинаковый характер.

Щетки генератора не должны иметь сколов и трещин, при нажатии на них пальцем руки они должны беспрепятственно утопать в каналах щеткодержателя, а под воздействием пружины возвращаться в исходное положение.

Проверка и ремонт генератора автомобиля

Длина щеток не должна быть менее 4 мм, а при наличии сильного износа их заменяют новыми.

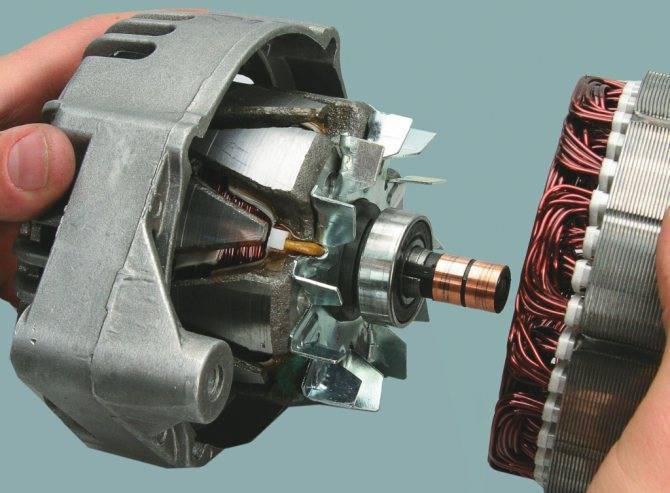

Статор проверяют на наличие замыкания витковых обмоток на корпус.

Проверка и ремонт генератора автомобиля

Это осуществляется путем подсоединения одной клеммы контрольной лампочки к корпусу, а вторую поочередно подсоединяют к одному из трех выводов витков. При этом, если имеется наличие факта замыкания на корпус, контрольная лампочка загорится. Обнаружив такой вид неисправности, ее устраняют или же полностью заменяют статор.

Для проверки статора на наличие замыкания между витками контрольную лампу поочередно подсоединяют к двум выводам обмоток. При этом если лампочка загорится, то обрыва витков нет.

Выпрямительный блок генератора следует очистить от пыли и грязевых отложений. Далее следует осуществить проверку диодов, используя контрольную лампу. Из-за того, что диоды различной полярности размещены в каждой секции, проверку таковых осуществляют при различной полярности подключения аккумулятора. В том случае, если обнаружен неисправный диод, выпрямительный блок заменяется.

Сборка конструкции и регулировка

Бензиновый генератор собирают на подходящей платформе. При сборке главное – обеспечить строгую параллельность и расположение в одной плоскости шкивов генератора и двигателя. В противном случае возможно соскакивание ремня и его повышенный износ. Расстояние между шкивами выбирают таким образом, чтобы ремень находился в натянутом состоянии и не проскальзывал во время работы.

Важно! Не переусердствуйте с натяжением. Это вызовет снижение КПД и износ ремня и шкивов, а главное – подшипников валов двигателя и генератора

Имея еще один шкив, пусть даже и малого диаметра, можно сделать устройство натяжения ремня при помощи пружины нужной силы упругости

Имея еще один шкив, пусть даже и малого диаметра, можно сделать устройство натяжения ремня при помощи пружины нужной силы упругости.

Бензобак размещают в самой высокой части конструкции, чтобы бензин мог самотеком поступать в карбюратор

При этом важно не допустить нагрева бака теплом работающего двигателя. При необходимости выполните теплоизоляцию при помощи асбестовых прокладок

Важно! Асбестовая пыль не ядовита, но может вредно воздействовать на легкие, поэтому работать с асбестом нужно в респираторе

Не забудьте про топливный фильтр

Важно! Асбестовая пыль не ядовита, но может вредно воздействовать на легкие, поэтому работать с асбестом нужно в респираторе. Не забудьте про топливный фильтр

Не забудьте про топливный фильтр

Не забудьте про топливный фильтр.

Собранная конструкция должна обеспечивать простоту запуска двигателя и доступ ко всем элементам: карбюратору, свечам зажигания, регулятору напряжения.

Регулировка заключается в установке необходимого напряжения при помощи штатного регулятора генератора. Некоторые генераторы, к примеру, от автомобилей «Самара» и более новых имеют встроенный регулятор, который не допускает регулировки.

При напряжении ниже допустимого уровня блок бесперебойного питания не запустится, выдавая сигнал сильного разряда аккумулятора. Высокое значение может вызвать повреждение элементов схемы.

Как видно, сборка домашнего бензогенератора – занятие вполне осуществимое. Своими руками собранный бензогенератор способен работать не хуже заводского, но следует знать, что этим заниматься можно только при наличии хотя бы части комплектующих. Изготовление электростанции с «нуля» при полном отсутствии деталей приведет к затратам, превышающим приобретение готовой конструкции.

Как проверить исправность генератора

Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

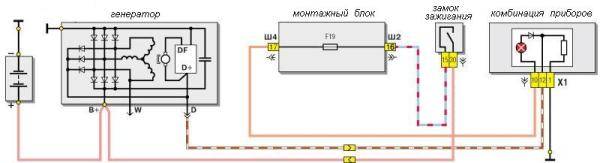

Схема соединений генератора показана на рисунке 1.

Напряжение для возбуждения генератора при включении зажигания подводится к выводу “D+” регулятора (вывод “D” генератора) через контрольную лампу 4, расположенную в комбинации приборов.

Проверка и ремонт генератора автомобиля

После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Вывод “W” генератора на автомобилях семейства ВАЗ-2115 не используется.

Работа генератора контролируется контрольной лампой в комбинации приборов.

При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен.

Яркое горение лампы или свечение ее в полнакала говорит о неисправностях.

“Минус” аккумуляторной батареи всегда должен соединяться с массой, а “плюс” – подключаться к зажиму “B+” генератора.

Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме “В+” генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора “на искру” даже кратковременным соединением зажима “В+” генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Проверять генератор можно только с помощью амперметра и вольтметра.

Вентили генератора не допускается проверять напряжением более 12 B или мегомметром, так как он имеет слишком высокое для вентилей напряжение, и они при проверке будут пробиты (произойдет короткое замыкание).

Популярные статьи  Замена бензонасоса своими руками

Запрещается проверка электропроводки автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток.

При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи.

Подробное руководство по ремонту генератора своими руками

Проверка и ремонт генератора автомобиля

Ремонт автомобильных генераторов – процесс длительный, для которого понадобится специальное оборудование для ремонта.

  • Стенд для проверки;
  • Амперметр;
  • Реостат;
  • Вольтметр.

Если у вас нет доступа к стенду для проверки, его можно изготовить самостоятельно, или обойтись без его помощи.

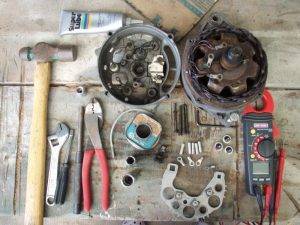

Снятие и разборка генератора

Проверка и ремонт генератора автомобиля

  1. Извлеките генератор из подкапотного пространства;
  2. Открутив крепления, снимите щёткодержатель и регулятор напряжения;
  3. Достаньте натяжные болты;
  4. Отсоединив фазные обмотки от проводов на выпрямителе, нужно снять крышку статора;
  5. В последнюю очередь снимается шкив вала и передняя крышка генератора. Для этого нужно использовать специальный съёмник.

При демонтаже генератора следует избегать чрезмерных усилий при откручивании закисших болтов. Срыв резьбы влечёт за собой очень неприятную процедуру нарезки новой резьбы и вытачивания новых болтов. Лучше залить проблемные винты вэдэшкой и оставить на пару часов.

Замена щёток и реле генератора

Если вам приходится менять подшипники генератора, самое время заменить и щётки. Неизвестно, когда они менялись в последний раз и менялись ли вообще. Для успокоения совести можно достать щётки из генератора для визуального осмотра, но лучше сразу поменять их, ведь повторно лазить в генератор вряд ли захочется. При замене реле, главное при выборе, найти такое, как рекомендовано мануалом к вашему автомобилю. Лучше всего снять старое и подобрать такое же.

Обслуживание генератора

Как и все остальные узлы и агрегаты автомобиля, генератор требует ухода и периодического обслуживания. Нужно менять подшипники по мере износа, щётки генератора. Следить, чтобы на генератор не попадало большое количество грязи, пыли и особенно воды. Часто при неаккуратном обслуживании на генератор может попадать масло или антифриз. Следует избегать этого и при попадании технических жидкостей на генератор своевременно удалять их с помощью тряпки. Для правильного функционирования генератора, клиновый ремень должен быть хорошо натянутым, но не перетянутым.

Производители рекомендуют проводить профилактический осмотр генератора раз в 15-20 тысяч километров. Если правильно обслуживать генератор и следить за его состоянием, он способен прослужить 1600-200 тысяч километров пробега. Однако профилактический осмотр – это не беглый взгляд на генератор, он предусматривает полную разборку и диагностику узлов генератора.

Сборка генератора

Сборка проходит в обратной последовательности разборке генератора. Единственным нюансом сборки является желательность использования специального калибра, с двумя диаметрами (на 12 и 22 миллиметра)

При затяжке гайки шкива генератора, важно не превысить момента затяжки в 88 ньютонов на метр

Внештатные ситуации в ходе проведения ремонта генератора

  • Срыв резьбы винтов или резьбы в крышке генератора. Во избежание данной проблемы, следует контролировать силу затяжки винтов;
  • Замена подшипников ротора генератора. Даже если они не скрипели в процессе работы, подшипники могут просто рассыпаться при снятии;
  • Может понадобится замена реле лампы контроля зарядки аккумулятора. Обычно данное реле следует искать в районе правого переднего колеса (над ним).

Проверка и ремонт генератора автомобиля

При ремонте генератора важно точно выявить причину неисправности. Если дело в щётках, недостаточном натяжении ремня или неисправном реле, заменить их не составит большого труда

Если же предстоит замена или обмотка ротора или статора, данную процедуру проще доверить специалистам сервисных центров по ремонту генераторов. Зная причину поломки, вы будете уверены, что не заплатите лишние деньги. Однако если вы уверенны в своих силах, то можете сами сделать полный ремонт генератора. Генератор после ремонта, особенно капитального, является практически новым устройством.

Ремонт генератора: основные причины выхода из строя

Проверка и ремонт генератора автомобиля

Автомобильный генератор – это электрическое устройство, которое снабжает бортовую сеть автомобиля электрическим током, за счёт преобразования механической энергии в электрическую. Они бывают различной мощности (для грузовых автомобилей нужны очень мощные генераторы, способные зарядить их аккумуляторы). Одна из главных функций генератора – это зарядка аккумулятора, который без генератора разряжается за полчаса. Если генератор выйдет из строя, электрооборудование автомобиля разрядит аккумулятор, и дальнейшая работа двигателя будет невозможна. Для того, чтобы не допустить такой ситуации, следует подробно рассмотреть конструкцию генератора, причины поломок и выхода из строя.

Генератор довольно сложное устройство. Не зная принципов его работы, будет сложно разобраться в его поломках или нестабильной работе. Ремонт генератора автомобиля на специализированном автосервисе будет стоить достаточно дорого, тем более причина поломки может быть в одном отпаявшемся проводке, а многие недобросовестные сервисмены заставят заплатить как за капитальный ремонт генератора.

Если вы хоть раз держали в руках паяльник, ремонт генератора своими руками вполне осуществим в гаражных условиях.

Особенности работы

По каким причинам генераторный узел не дает зарядку, что делать, если устройство не работает на инжекторе, как снять узел, как разобрать его, чтобы произвести замену токосъемных колец? Для начала давайте разберем устройство механизма, а также принцип его действия.

Узел состоит из:

  • корпуса, в котором находятся все компоненты и оснащенного кронштейном, с помощью которого болтами осуществляется крепление;
  • ротора или якоря с коллектором;
  • статора;
  • регулятора напряжения с щетками;
  • шкива;
  • выпрямительного блока.

Проверка и ремонт генератора автомобиля

Что касается принципа действия, то генераторный узел преобразует вращательной движение, которое поступает от работающего силового агрегата, в электричество. Посредством ременной передачи происходит передача усилия от шкива. Когда роторное устройство вращается, в механизме образуется магнитный поток, его мощность регулируется при помощи регулятора.

Само напряжение поступает от коллекторных колец на щеточный узел. Выпрямительный блок, который конструктивно состоит из диодных элементов, осуществляет подачу энергии в одном направлении. Благодаря регулятору значение выходного напряжения будет составлять в диапазоне от 13.6 до 14.7 вольт. Что касается вращения вала роторного механизма, то оно осуществляется в подшипниковых устройствах, причем от их правильной работы зависит легкость вращения.

Схема возбуждения узла

Если в работе генераторного узла ВАЗ 2110 16 клапанов появились неисправности и нет возбуждения, то в первую очередь нужно проверить силовой провод. Схема поможет вам сделать это.

Проверка и ремонт генератора автомобиля

Зачем проводить техническое обслуживание на генераторе

Любой прибор, даже простейший, подвержен износу. Степень износа зависит как от срока, так и от условий эксплуатации. К последним относятся качество используемого топлива, интенсивность функционирования.

Внешний осмотр бензинового элекроагрегата необходимо проводить перед каждым запуском. Также каждый раз проверяются уровни бензина, масла и хладагента. Плановое техническое обслуживание электрогенераторов необходимо провести после первых 50 часов работы. Следующие ТО проводятся с интервалом 50-100 часов.

В процессе планового обслуживания проводится ряд проверок и профилактических действий. Проверяется целостность и надежность всех основных узлов и соединений, очистка фильтров и генератора, проверка уровней жидкостей. При долговременных простоях бензиновый электрогенератор рекомендуется минимум раз в месяц запускать с 75% нагрузкой примерно на час.

Способы замены

  1. Заменить щетки в сборе с реле-регулятором напряжения (шоколадка). Как известно, поддержание зарядки на одном уровне осуществляется регулировкой напряжения, подаваемого на обмотку якоря генератора. Для надежного контакта выводы щеток крепятся к контактам реле-регулятора напряжения методом пайки. Для упрощения ремонта автомобиля чаще всего щетки, щеткодержатель и реле-регулятор продаются в сборе. Преимущество метода комплектной замены в его простоте. К примеру, низка стоимость узла в сборе для многих автомобилей ВАЗ делает отдельную замену щеток весьма нецелесообразным занятием.
  2. Заменить щетки отдельно. Для этого придется удалить старые щетки и припаять на их место новые меднографитовые изделия (разумеется, для ремонта своими руками потребуется паяльник, флюс, припой и базовые навыки пайки). Как и в случае с комплектной заменой, целесообразность метода во многом зависит от стоимости новых стержней. Суть не только в высокой цене на детали генераторов многих иномарок, но и в том, что на некоторые модели (особенно это касается старых малосерийных авто) купить реле-регулятор со щетками в сборе попросту невозможно. Устранить проблемы с зарядкой предлагается покупкой нового генератора. В таком случае замена изношенных элементов единственный способ сохранить немаленькую сумму. При желании поменять щетки генератора своими руками вы можете столкнуться с отсутствием в продаже новых деталей для вашей модели генератора. В таком случае следует подобрать подходящие по размеру меднографитовые щетки от другого автомобиля. Для правильной работы важна длина стержней (не должна быть меньше, чем у новых либо немного изношенных оригинальных стержней) и длина медного гибкого контакта. Новые щетки должны свободно перемещаться в щеткодержателе. На самом деле форма новых стержней не имеет особого значения, так как они отлично поддаются обработке надфилем.
Популярные статьи  Как затонировать машину своими руками.

Можно ли заменить без снятия генератора

Произвести замену без снятия генератора с автомобиля можно только в том случае, если в подкапотном пространстве достаточно места для того, чтобы снять реле-регулятор напряжения. Деталь находится за задней крышкой генератора. Осмотрите место установки генератора, чтобы понять, можно ли будет воспользоваться ключами, отвертками для снятия задней крышки и самого реле. Возможно, генератор достаточно будет лишь открутить, чтобы повернуть в удобное положение, что будет кстати, если для его снятия необходим демонтаж других агрегатов. К примеру, на Лада Приора с кондиционером генератор удобней всего демонтировать, если снять правую фару.

Устройство и принцип работы генератора

Проверка и ремонт генератора автомобиляБольшинство бензиновых генераторов состоят из трубчатого каркаса, в котором расположены двигатель внутреннего сгорания и электрический преобразователь. Между собой они соединены специальной муфтой. Генератор преобразует механическую энергию двигателя в электрический ток. Данный элемент бывает однофазным или трехфазным. Его работа контролируется электронным блоком управления, который предохраняет от перегрузок и коротких замыканий.

В зависимости от модели двигатели имеют один или несколько цилиндров. Он может быть двухтактным или четырехтактным. Наиболее часто используются четырехтактные двигатели ввиду их экономичности. Для запуска применяется ручной или электрический стартер. Более дорогие модели комплектуются системой автозапуска.

Зачем нужен генератор в автомобиле

Генератор – деталь, отвечающая за подзарядку аккумулятора при движении автомобиля. Во время движения электричество тратится на воспроизведение музыки либо освещение дороги. Отсутствие подзарядки в течение длительного времени и небольшая емкость батареи могут привести к тому, что автомобиль застрянет на половине дороге. Неработающий генератор приводит к преждевременному износу аккумулятора и его быстрой разрядке.

За счет магнитного поля происходит выработка электричества во время движения ротора. Если генератор неисправен, то электроэнергия, которая необходима машине для работы фар или проигрывания музыки, берется из аккумуляторной батареи из-за чего ее нужно чаще заряжать от электрической сети. Генератор в исправном состоянии при поездках на дальнее расстояние позволяет не заряжать аккумулятор в течение нескольких месяцев.

Как проверить статор

Сопротивление обмотки статора проверяется без диодного моста и меж выводами должно быть около 0,2 Ом, а между нулевым проводом и обмоткой до 0,3. Сильное гудение генератора во время работы говорит о замыкании обмотки статора или моста. Кроме такой проверки нужно осмотреть наличие выработок в статоре и на роторе.

Заключение

Я надеюсь, что прочитав эту статью, вы поняли, как проверить генератор на машине без снятия.

Кратко алгоритм:

— запустили двигатель, скинули минусовую клемму, двигатель не заглох – ОК

— послушали что не шумят подшипники – ОК

— если генератор оборудован обгонной муфтой, проверили её – ОК

Если все эти пункты выполняются генератор можно считать исправным.

На этом у меня сегодня все. Если у вас остались вопросы или вы хотите дополнить статью, пишите .

Снятие генератора ВАЗ 2110 16 клапанов

Здравствуйте, из этой статьи Вы узнаете, как снять

и заменить генератор на ВАЗ 2110, 2111,2112 . Генератор – деталь, без которой эксплуатация машины невозможна, ведь именно он обеспечивает функционирование всех электроприборов, вырабатывает электричество и заряжает аккумулятор. С неработающим генератором аккумулятор быстро разрядится, и завести двигатель уже не получится. и выше, поэтому для экономии средств, следует попробовать разобраться с причинами неисправности старого генератора самостоятельно. Чаще всего из строя выходят: диодный мост, щетки и подшипник, а также необходимо проверить ремень генератора и его натяжение.

READ Хонда Срв Тест Драйв Видео Бездорожье

Итак, приступим. Первым делом снимаем клеммы с аккумулятора, отсоединяем провода от генератора

Затем снимаем защитный резиновый чехол, откручиваем гайку и отсоединяем провода

Ослабляем два болта крепления генератора (сверху и снизу)

Теперь при помощи ключа на 10 необходимо ослабить натяжение ремня генератора и снять ремень

До конца откручиваем нижний болт крепления генератора, используя ключ на 13, верхнее крепление и натяжную планку

Снимаем сам генератор

для замены на новый или ремонта старого

Установка генератора происходит в обратной последовательности.

Зачастую немало автовладельцев ВАЗ 2110-2112

при первой же неисправности генератора слишком сильно спешат и предпочитают заменить его на новый, вместо того, чтобы просто напросто выяснить причину поломки и устранить ее. В данном случае мы не будем рассматривать ремонт данного устройства, а лишь посмотрим на порядок действий, который необходимо выполнить для снятия и установки агрегата.

Итак, чтобы его демонтировать без проблем, нам понадобится такой инструмент, как:

  • Головки торцевые на 10 и 13
  • Трещоточные рукоятки или воротки

Ремонт генератора своими руками

Большая часть неисправностей возникающих в генераторе решается банальной заменой того или иного узла. Собственно рассмотрим подробнее как можно отремонтировать автомобильный генератор своими руками и начнём с разборки:

  • Перед тем как начинать разборку генератора, потребуется произвести отметку положения крышек корпуса, для того что бы в последствии облегчить обратную сборку.
  • Далее снимается шкив

Проверка и ремонт генератора автомобиля
Аккуратно демонтируется щёткодержатель, для того что бы ни повредить токосъёмные щётки
Отсоединяются все возможные провода, и откручивается контактный болт расположенный, как правило, на задней крышке
После этого откручиваются корпусные болты, которые препятствуют съёму задней крышки, стоит отметить, что корпусные элементы прилегают достаточно плотно и будет необходимо приложить определённые усилия.
В завершении разборки корпуса производится демонтаж передней крышки и ротора. Достаточно часто крышку не получается снять усилием руки, поэтому разумно будет использовать следующий способ. Крышка устанавливается на два деревянных бруска и ротор выбивается не сильными ударами, нужно быть предельно осторожным, для того, что бы избежать повреждений.
В завершении производится отсоединение обмоток от диодного блока и демонтаж элементов.

Популярные статьи  Заклинило ремень безопасности: что делать и как отремонтировать

После того как генератор окончательно разобран следует произвести проверку его составляющих для того что бы выяснить какой именно элемент подлежит замене:

  • Проверка обмотки статора на обрыв. Производится процедура с помощью АКБ и контрольной лампы. Фактически готовая система является стандартной «прозвонкой». Лампа поочерёдно подключается к выводам всех обмоток, при этом «звониться» обмотка должна во всех трёх случаях. Если же обнаружен обрыв, то обмотка подлежит замене.

Проверка и ремонт генератора автомобиля
Проверка статора на замыкание на корпус. Для этого так же применятся «прозвонка». Лампу нужно подключить к выводу обмотки, и провод от минуса АКБ на корпус статора. Соответственно если короткого замыкания нет, то лампа не загорится. В случае обнаружения пробоя потребуется заменить статор целиком. Дополнительно стоит осмотреть статор на предмет перегревов и после их обнаружения элемент так же необходимо заменить.
Проверить диодный мост несколько сложнее. Стоит отметить, что в нормальном состоянии диод пропускает напряжение только в одном направлении. А в случае возникшего обрыва прохождение тока будет невозможно. В ситуации, когда при проверке диод пропускает ток в оба направление – это говорит о том, что в нём произошло короткое замыкание. В любом случае, диодный мост нужно менять целиком, т.к. заменить отдельно один диод не всегда возможно, да и добиться заводского качества так же достаточно сложно.
Проверка сопротивления ротора. Осуществлять проверку сопротивления нужно между двумя кольцами. В нормально состоянии оно будет составлять от 4 до 4.5 Ом. Производить измерение можно как аналоговым омметром, так и цифровым мультиметром.

Неисправности генератора

  1. Генератор генерирует ток с очень низким напряжением.
  2. Генератор перестал вырабатывать электрический ток.
  3. Лампа приборной панели сигнализирует о поломке генератора.
  4. Генератор генерирует ток выше оптимальной нормы.
  5. Возникли посторонние шумы при работе генератора.

Прежде чем приступить к ремонту генератора проверьте состояние приводного ремня генератора на износ, натяжку ремня (проверка проводится нажатием на него, ремень не должен прогибаться больше чем на 2мм). Если ремень не сильно изношен, натяжку можно исправить, немножко его подтянув. Проверьте натяжной ролик генератора, он должен легко прокручиваться и не издавать лишних звуков (если ролик плохо прокручивается и издает лишние звуки, следует его заменить). Затем следует снять и разобрать генератор для проверки технического состояния генератора.

Диагностика генератора

В дальнейшем, вам пригодятся следующие измерительные приборы для проверки технического состояния генератора:

  • амперметр;
  • вольтметр;
  • реостат.

Многое нам может сказать частота вращения ротора генератора, которую мы можем проверить по тахометру на панели приборов. Нормальные показатели тахометра при рабочем генераторе должны находиться в пределах от 2000 до 5000 об/мин.

Причины неисправности и ремонта генератора, возможные причины поломки генератора:

Если при проверке вы обнаружили, что генератор не вырабатывает заряд, этому могут быть следующие причины:

  1. Перегорели контакты или предохранитель.
  2. Поломка или износ щеток генератора.
  3. Неисправность реле регулятора.
  4. Обрыв в статорной или роторной цепи, вследствие замыкания в обмотке.

Устранение выше перечисленных неисправностей генератора решается заменой изношенных деталей.

Как снять и разобрать генератор. Разборка генератора своими руками.

  1. Снять щеткодержатель с регулятором напряжения, предварительно открутив все крепления.
  2. Снять натяжные болты и крышку со статором.
  3. Отсоединить фазные обмотки от выводных проводов блока выпрямления, после чего снять крышку со статора.
  4. Снять шкив с вала генератора и переднюю крышку с помощью съемника.
Ремонт генератора

В случае замыкания обмотки генератора или обрыва обмотки необходимо заменить провода новыми. Обычно обмотка обрывается в непосредственной близости с контактными кольцами

Обратите внимание на концы обмотки, не произошла ли распайка. Чтобы устранить эту неисправность достаточно отмотать виток в области разрыва назад с обмотки ротора

Снимите отломанный конец обмотки с контактного кольца и припаяйте отмотанный провод.

Если вы обнаружили, что генератор генерирует слабый или чрезмерно сильный заряд, это является признаком неисправности реле генератора. Устранить поломку можно путем замены реле генератора. Если генератор исправен, а лампочка мигает, это свидетельствует о поломке диода питания лампочки в индикаторе. Такая поломка устраняется заменой диода в генераторе.

Посторонние шумы при работе генератора указывают на износ подшипника ротора. Следует разобрать генератор, снять подшипник, осмотреть на дефекты. Если подшипник генератора изношен, замените его.

Для сборки генератора следует провести все действия в обратной последовательности. Ремонт генератора можно выполнить своими руками, в своем гараже, главное соблюдайте технику безопасности, аккуратнее с электроприборами, внимательно запоминайте последовательность разборки генератора, для того, чтобы долго не сидеть над его сборкой.

Устройство генератора ВАЗ 2101, ВАЗ 2102, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 2110

1– «отрицательная» щетка; 2 – щеткодержатель; 3 – «положительная» щетка; 4 – колодка штекера нулевого провода; 5 – изолирующие втулки контактного болта; 6 – выпрямительный блок; 7 – контактный болт; 8 – статор; 9 – ротор; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – вентилятор в сборе со шкивом; 13 – наружная шайба крепления подшипника; 14 – передний подшипник ротора; 15 – дистанционное кольцо; 16 – стяжной болт; 17 – поджимная втулка; 18 – крышка со стороны контактных колец; 19 – буферная втулка; 20 – втулка

Советы и рекомендации

Если до ремонта щеток генератора вашего автомобиля вы обратили внимание на шум в его работе, это может указывать на то, что подшипники генератора ВАЗ 2107 могут быть изношены, и в таком случае необходимо снятие и разборка генератора ВАЗ 2107. Изношенный подшипник имеет увеличенный люфт тел качения и подлежит, в таком случае замене новым

Следует знать, что преждевременный выход из строя подшипника связан не только с отсутствием смазки

Изношенный подшипник имеет увеличенный люфт тел качения и подлежит, в таком случае замене новым. Следует знать, что преждевременный выход из строя подшипника связан не только с отсутствием смазки.

Часто чрезмерно натянутый ремень привода генератора способствует этому, к тому же перетянутый ремень может вывести из строя подшипник помпы системы охлаждения.

Поэтому регулярно проверяйте данный узел в соответствии с рекомендацией производителя. Лучше взять в привычку, и регулярно осматривать моторный отсек при заведенном двигателе, это позволит обнаружить и устранить возникшую неисправность раньше и с минимальными затратами.

Правильная диагностика поможет вам избежать дополнительных работ и неожиданных поломок.

Замена щеток генератора ВАЗ-2107 прекрасно подойдет в качестве обучающей демонстрации для тех, кто еще не относит себя к специалистам, а лишь постигает азы ремонта и обслуживания автомобилей. Эту информацию можно использовать не только для ремонта «семерки», но и для других моделей (ВАЗ-2110 и 2114). Теперь приступим к более детальному изучению вопроса.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
