Противоскрипные пластины: зачем нужны и как их сделать своими руками

Зачем нужны пропилы и скосы на тормозных колодках. Ответ производителя.

Приветствую всех читателей своего канала. Сейчас практически каждый автолюбитель может самостоятельно заменить тормозные колодки на своём автомобиле. И даже если это супер дорогой и навороченный авто, то найти информацию о ремонте, а точнее обслуживании, не составит ни для кого особой сложности.

Да и вопрос экономии очень многое решает в этом случае. Думаю, что сейчас даже на бюджетных иномарках, тех же Solaris или Поло седане , в сервисе с вас за замену тормозных колодок возьмут не меньше 1000 руб .

Так вот, если вы делали это уже неоднократно, причём не на одной машине, то могли заметить, что в зависимости от марки, модели авто, а также производители самих колодок, внешний вид, а также их конструкция может визуально отличаться.

Бывают колодки с гладкой поверхностью , а есть и такие , по площади которых выполнен один или несколько вертикальных пропилов.

Подобная конструкция у большого числа автолюбителей вызывает массу вопросов. И самый главный вопрос, который волнует многих, для чего вообще нужна эта странная прорезь, и есть ли от неё реальная польза?

На этот счёт уже есть немало информации в сети, и скорее всего, некоторые из вас уже давно знакомы с тем, что говорит по этому поводу производители тормозных колодок. Ну а если вы еще не слышали об этом, то можете почитать в моей статье.

Итак, по словам производителя, разрез тормозной колодки необходим как минимум по двум причинам. Во-первых, такой пропил, позволяет снизить напряженность при соприкосновении тормозной колодки и диска при торможении. А это, в свою очередь, позволит продлить срок службы фрикционных накладок, а также избежать моментов, при которых возможных растрескивания фрикционного материала на основании.

Многие производители тормозных колодок даже провели такой эксперимент. Сравнивали два типа тормозных колодок, один из которых имел обычные гладкие накладки, а второй имел пропил по центру колодки .

Так вот , тормозная колодка , которая не имела прорези по центру , при длительном торможении показала, что подобного рода конструкция имеет один существенный недостаток . При повышенных нагрузках, а точнее длительном соприкосновение тормозного диска и фикционный накладки, происходит растрескивание фрикционного материала примерно по центру тормозной колодки. Опять же, по словам производителя, происходит это из-за того, что что площадь соприкосновения колодки и диска слишком большая, что и приводит к увеличению нагрузки на поверхность колодки, а это, в свою очередь ведет к появлению трещин.

А вот, когда провели такой эксперимент, но уже с колодкой, которая имеет пропил по центру, то подобных дефектов выявлено не было. Причём, такого рода опыты были проведены многими производителями тормозных колодок, и каждый из них подтвердил, что что так называемая прорезь или распил на самом деле позволяет снизить давление на колодку, соответственно может позволить продлить ей жизнь.

И второй момент, о котором стоит упомянуть, это это борьба с пылью, которая образуется в результате износа тормозной колодки при торможении. Благодаря этому небольшому пропилу, пыль не задерживается на поверхности тормозного диска и колодок, что также позволяет повысить эффективность торможения, и увеличить срок службы тормозов в целом.

А теперь, что касается так называемых скосов по краям тормозной колодки. Думаю, что вы тоже могли наблюдать подобные решения на некоторых элементах тормозной системы в вашем автомобиле. Ну, а если вам не приходилось видеть таких колодок, то ниже будет показан наглядный образец данного элемента.

Стоит отметить, что подобного рода скосы могут быть выполнены под разным углом, в зависимости от типа конструкции и производителя деталей.

А вот назначение подобных скосов в принципе одинаковое. Опять же, перессказывая слова производителей, такого рода скошенные углы у накладок позволяют добиться меньшей вибрации, а также снизить скрипы при соприкосновении колодок и диска. И всё это происходит благодаря снижению площади контакта.

Но здесь они делают небольшую поправку, что эффективность подобного рода скосов невысока, но тем не менее, позволяет иногда снизить посторонние шумы и вибрации при торможении.

Если вы видите в таких технических решениях производителей плюсы, а может быть наоборот минусы, обязательно оставляйте свои комментарии ниже, выскажите своё мнение по данному вопросу.

Описание и назначение

Противоскрипные пластины по-другому называются балансировочными. Их основная роль состоит в перераспределении усилия от тормозного поршня по всей поверхности колодки. В случае попадания пыли или грязи при отсутствии таких пластин возможен незначительный перекос колодки. Это практически всегда вызывает неприятный звук со стороны тормозов. Вот поэтому пластины и получили название противоскрипных.

Внешне они состоят из двух частей и выполнены из тонкого металла (жести). Пластинки повторяют контуры тормозной колодки, а располагаются они с ее нерабочей стороны, ближе к поршню. Та часть, которая входит в контакт непосредственно с тормозным поршнем, имеет вид сплошной пластинки. Другая же, которая прилегает к колодке, гофрированная. Это как раз необходимо для возможности равномерно распределить усилие при наличии загрязнения.

Противоскрипные пластины тормозных колодок: значение, материал, как сделать своими руками

Противоскрипные пластины: зачем нужны и как их сделать своими руками

Процесс торможения автомобиля довольно сложный с точки зрения воздействия на элементы тормозной системы. При торможении детали трутся друг о друга, выделяется тепло, и при неидеальном состоянии тормозов может появляться скрип.

Популярные статьи  Замена бензонасоса своими руками

При этом проблема с возникновением скрипа в процессе торможения машины актуальна не только для бюджетных моделей, но и для автомобилей представительского класса. Чтобы избежать появления скрипов при торможении, производители комплектующих для автомобилей выпустили на рынок противоскрипные пластины для тормозных колодок.

При их установке, тормозные диски и колодки перестают скрипеть во время торможения автомобиля. Рассмотрим подробнее, как работают антискрипные пластины, и каким образом их можно сделать своими руками.

1. Зачем нужны противоскрипные пластины для тормозных колодок 2. Из чего делаются противоскрипные пластины 3. Нужно ли использовать противоскрипные пластины 4. Можно ли сделать противоскрипные пластины своими руками

Зачем нужны противоскрипные пластины для тормозных колодок

Рекомендуем прочитать: Какие выбрать тормозные колодки: основные отличия и осмотр в магазине

Как было отмечено выше, установка подобных пластин позволяет устранить скрипящий звук при торможении машины. Это достигается за счет поглощения пластинами возникающих вибраций. Устанавливая пластины на тормозные колодки, удается устранить перекосы и ровно передать тормозное усилие при воздействии на педаль тормоза от поршня суппорта по всей поверхности элемента.

Как известно, перекос колодки возникает практически на всех автомобилях при эксплуатации. Его появление зависит от того, насколько активно на направляющие суппорта попадает песок, влага и другие элементы. Из-за перекоса и возникает скрип, и ему противодействуют рассматриваемые пластины.

Еще одна проблема, которую решают противоскрипные пластины, это вхождение в резонанс тормозной колодки и диска при торможении. Как известно, в процессе торможения диск и фрикционный слой прилегают друг к другу неравномерно, особенно если поверхности эксплуатируются давно и порядком износились. Из-за неплотного прилегания возникают вибрации, которые человек слышит в качестве скрипа. Соответственно, чтобы избавиться от возникновения вибрации и скрипа, нужно воздействовать на фрикционный слой. Пластины (чаще всего вместе со специальной смазкой) позволяют изменить частоту и препятствуют прохождению звука.

Обратите внимание: Что касается смазки, которая используется вместе с противоскрипными пластинами. Лучше использовать специальные тугоплавкие синтетические смазки для тормозной системы

После затвердевания они преобразуются в слой, напоминающий резину, который препятствует возникновению колебаний и звуков.

Из чего делаются противоскрипные пластины

Противоскрипные пластины представляют собой тонкий металлический кусок, вырезанный по форме тормозной колодки. Чаще всего для создания пластин используется металл – нержавеющая сталь или жесть.

Устанавливаются противоскрипные пластины на тормозную колодку с обратной стороны, то есть не с фрикционной. Таким образом, непосредственно пластины упираются в поршень или ответную часть.

Обратите внимание: Многие крупные производители тормозных колодок изначально устанавливают противоскрипные пластины на деталь. Некоторые из них кладут противоскрипные пластины в комплект или даже не одну штуку (2,3, а также смазку), чтобы владелец автомобиля сам мог принять решение о необходимости установки пластины

Стоит отметить, что противоскрипные пластины вырезаются по форме колодки, но при этом они могут отличаться друг от друга. Бывают пластины с прорезями, которые устанавливаются на обратной стороне. Если же плоскость пластины ровная без надрезов и по площади совпадает с колодкой, ее устанавливают непосредственно к поршню.

Нужно ли использовать противоскрипные пластины

Как было сказано выше, в первую очередь пластины направлены на устранение неприятного звука при торможении автомобиля. На эффективность торможения пластины особо не влияют. Отсюда можно сделать вывод, что если ваш автомобиль не издает неприятный скрип при торможении, нет смысла устанавливать рассматриваемые пластины.

Но важно понимать, что скрип может появиться не сразу после начала эксплуатации новых колодок, а, например, через 5-10 тысяч километров из-за воздействия внешней среды, которая выразятся в ржавление и окисление направляющих. В такой ситуации можно установить пластины, чтобы избавиться от перекоса и неприятного звука

Про резонанс и смазку

Знаю, сейчас многие начнут писать – хочется подробнее услышать про резонанс диска и самой фрикционной накладки. Собственно это ни для кого не секрет, что при торможении фрикционный слой прилегает не равномерно к поверхности диска (особенно часто такое происходит, когда поверхность уже порядочно изношена). Точнее он может вибрировать и издавать высокочастотные звуки, которые улавливает наше ухо в виде скрипа.

Противоскрипные пластины: зачем нужны и как их сделать своими руками

Чтобы от него избавиться, нам нужно изменить частотность этих звуков, то есть либо что-то менять именно с фрикционным (мягким) слоем – бывает, его пропиливают посередине или же стачивают по краям.

НО ИМЕННО ДЛЯ БОРЬБЫ С РЕЗОНАНСОМ – очень эффективны противоскрипные элементы, особенно если нанести смазку на внешнюю поверхность колодки и прижать еще пластиной. Получается импровизируемый пирог

Противоскрипные пластины: зачем нужны и как их сделать своими руками

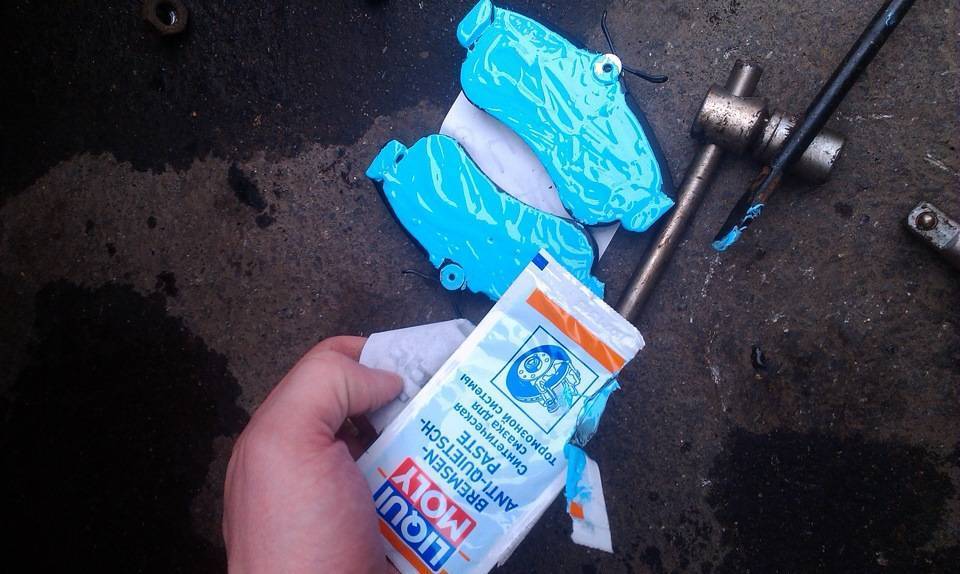

Пару слов про смазку, используются специальные, тугоплавкие, затвердевающие (не буду рекламировать компании не суть). Они образовывают на внешней стороне своего рода прорезиненный слой, который гасит все колебания и в том числе и звуковые.

Противоскрипные пластины: зачем нужны и как их сделать своими руками

Если очень сильно утрировать – попробуйте кинуть камень в металлическую ванную, у вас будет эффект колокола. А теперь проложите дно резиновыми ковриками, и опять бросьте – такого шума уже не будет. Также работают и антискрипные пластины.

Как сделать своими руками?

Конечно, в продаже всегда можно найти противоскрипные колодки, причем от разных производителей. К примеру, компания «Хонда» предлагает разные виды изделий, в том числе универсальные модели, а также оригинальные для конкретных модификаций. Что касается других брендов, то пластинки у них имеются в ремкомплектах.

Если водитель решит приобрести пластинки в автомагазине, то ему нужно уточнить у продавца, на какую марку машины они рассчитаны. Идеально, если подобранный вариант будет соответствовать модели авто покупателя. Если таких изделий в наличии нет, то разрешается купить универсальный вариант на все колеса разом.

При покупке стоит посмотреть, из какого материала изготовлены пластины. Больший срок эксплуатации имеют модели из нержавейки. Что касается китайских вариантов, то не всегда они оказываются качественными. Если в магазине совсем не оказалось пластин, то их всегда можно заказать через интернет.

Популярные статьи  Что значит FSI двигатель: особенности, ремонт, обслуживание

Но с другой стороны, некоторые водители делают пластины самостоятельно. Автовладельцы идут на этот шаг по причине отсутствия нужных элементов в продаже, либо с целью сэкономить средства. Смастерить пластину нетрудно. Главное, найти подходящие инструменты и иметь навыки работы с металлом.

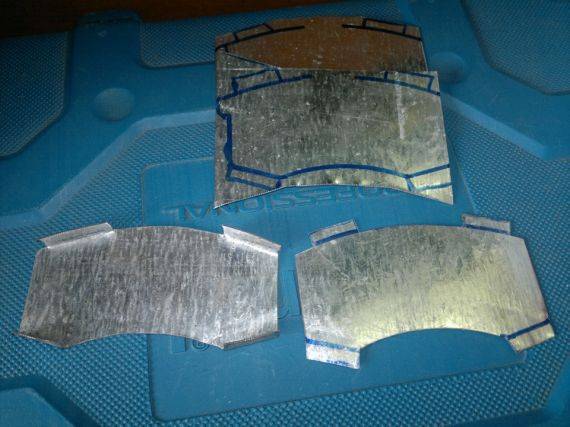

Чтобы сделать пластины, необходимо следовать инструкции:

1. Снять тормозные колодки.

2. Подобрать железо (лучше всего нержавейку).

3. Приложить колодку к листу, обвести по краю.

4. Вырезать контур болгаркой.

5. Нанести смазку на пластину.

6. Приложить колодку к запчасти и загнуть.

Можно сказать, что работа на данном этапе закончена. Теперь колодку уже вместе с пластиной устанавливают на место.

По своей сути, самодельная противоскрипная пластина представляет собой металлическую деталь, вырезанную болгаркой. В изготовлении изделия нет ничего сложного, главное в работе — подобрать металл правильно

Эксперты советуют обращать свое внимание на нержавеющую сталь, но можно использовать и жесть толщиной 1-2 мм. К сожалению, применять обычную сталь не рекомендуется, поскольку она при постоянной эксплуатации начнет гнить

Вырезая пластину, водитель должен следить, чтобы форма «выкройки» совпадала с колодкой на 100%. Если она окажется больше, то будет выступать, а значит, автомобиль не сможет нормально тормозить. Не нужно допускать этой ситуации.

Почему появляется скрип?

Все элементы тормозной системы изнашиваются неравномерно. Все знают, что колодки, как правило, стираются с одного края быстрее, тормозные диски также имеют свойство изнашиваться фрагментарно. В некоторых случаях закисают поршни суппортов, и они неравномерно прижимают колодку к диску.

В любом из этих случаев между диском и колодкой возникает небольшой зазор. Но, это еще не основная причина. Дело в том, что при движении колесо немного отклоняется от оси. Причем это происходит с определенной частотой, как только возникает неплотное прилегание колодки к диску, получается резонанс, что и приводит к появлению звука. Чтобы убрать звук, следует устранить резонанс.

Противоскрипные пластины: зачем нужны и как их сделать своими руками

Для устранения подобного явления применяют специальные пластины. Они позволяют прижимать колодку к диску наиболее равномерно, что и устраняет причину звука. Размещают ее между толкателем поршня и колодкой, такое решение наиболее оптимально с точки зрения работы всей системы.

Обратите внимание, что такой способ не поможет в случае некоторых видов износа дисков. В частности, это не окажет эффекта в случае, когда диски изношены в виде канавок

При таком повреждении плотного прижатия диска достичь не удастся.

Противоскрипные пластины: зачем нужны и как их сделать своими руками

Основная функция

Их называют еще и «балансировочными» (поглощающими вибрации). Их основное назначение состоит в том — чтобы убирать перекосы, а также равномерно передавать тормозное усилие от поршня суппорта по всей поверхности тормозного элемента.

Ведь нередко на направляющие суппорта попадает пыль и грязь (бывает и влага), это способствует перекосу колодки (пусть и не значительному). Это одна из причин скрипа, вот именно эти накладки и борются с этим недугом.

Противоскрипные пластины: зачем нужны и как их сделать своими руками

Однако есть поршень и направляющие чистые, сама тормозная колодка и диск при торможении могут входить в резонанс. Чтобы изменить их частоту и не пропускать звук дальше применяются эти пластины, зачастую с ними используют специальную смазку.

Что можно сделать, если скрипят тормозные колодки

Почему скрипят тормозные колодки? У каждого продавца колодок, или слесаря в автосервисе имеется свое, безусловно стопроцентно правильное, мнение на этот счет.

Но в основном, все кружатся вокруг распространенного мифа о том, что причиной скрипа колодок является низкое качество феродо (тормозного материала). На самом деле все намного сложнее и интереснее.

И вопрос качества, действительно играет далеко не последнюю роль.

Противоскрипные пластины: зачем нужны и как их сделать своими руками

Первый, и главный способ, — так называемые «противоскрипные пластины», — металлические накладки, устраняющие возможные зазоры между железной стороной колодки и суппортом.

Простая на первый взгляд вещь способна значительно увеличить продажи определенной марки, а также повысить доверие к ней у рядовых пользователей.

Даже на достаточно сильно изношенном суппорте, в котором все остальные колодки воют, как голодные мексиканские койоты, колодка с противоскрипной пластиной будет сидеть тихо, как партизан. В случае если износ суппорта таков, что даже партизан начинает «пищать» предусмотрен…

Противоскрипные пластины: зачем нужны и как их сделать своими рукамиВторой способ. Менее главный, но все равно интересный. В комплекте к «оригинальным» колодкам с надписью Honda прилагается порошок, с первого взгляда похожий на графит. На самом деле, — это смазка для колодок, состав которой каждый производитель держит в секрете, ибо она должна отвечать целому списку требований, от морозоустойчивости до определенной степени абразивности. Наносится она не на рабочую сторону колодки, как можно было бы подумать, а на железную сторону, т.е. на обратную. Смысл в ней близок к пункту выше, про пластины, — смазка заполняет собой микропустоты, не давая возможности для появления вибрации, и как следствие, того самого скрипа.

Третий способ. Нанесение противоскрипных пропилов на рабочую (фрикционную) часть колодки. Таким образом, площадь потенциально вибрирующей поверхности сокращается в два (а иногда в три) раза и вибрация исчезает. Удивительно, но этот метод, опробован на паре десятков колодок от разных производителей, и во всех случаях уровень шума существенно снижался. Пожалуй, это наиболее простой и рекомендуемый нами «гаражный» способ безопасного вмешательства в конструкцию. Однако, следует помнить, что надпилы надо делать аккуратно, без фанатизма, используя, в качестве инструмента, обыкновенную ножовку по металлу.

Четвертый способ. Закругление угловых частей колодки. Зачастую вибрация начинается оттуда, поскольку при прижиме колодки к диску, если колодка будет идеально ровная, сторона, принимающая торможение диска при его вращении обязательно начнет вибрировать. Скругление приемной стороны позволяет более «мягко» принять диск при торможении и соответственно избавиться от лишней вибрации.

Все перечисленные способы, как вы поняли, относятся к тройке «колодка-суппорт-цилиндр». Однако не следует забывать и о тормозном диске! Известно, что любой диск стирается неравномерно, и может тоже явиться источником вибрации. Причем вибрации не только порождающей скрип, но и доходящей до имитации АБС на машине, где она конструктивно отсутствует, — т.е.

Популярные статьи  Промывка системы охлаждения двигателя своими руками

снизу в педаль что-то стучит так, что мало не покажется. Это стучит неравномерно изношенный тормозной диск.

Тут уж никакие «пластинки-смазки» не помогут, и если иногда при замене колодок, которые были не самого лучшего качества, и сами истерлись до такого состояния, эта проблема может быть устранена, то если стерся все-таки диск, его необходимо менять, или протачивать, что также допустимо.

Хондаводам.ру

Из чего делаются?

Давайте посмотрим, из чего делают противоскрипные пластины. При выборе материала смотрят на несколько вещей. В первую очередь они должны быть прочными, ведь давление со стороны суппорта достаточно велико. Также эти элементы не должны иметь никаких проблем с коррозией, ведь на колеса постоянно попадает вода и реагенты, поэтому риск возникновения ржавчины достаточно большой. Как итог, далеко не все материалы подходят для этой цели.

Наилучшими вариантами для создания этих пластин является нержавеющая сталь, а также оцинковка. Но, последний вариант значительно хуже. Просто оцинкованная сталь не настолько прочная. Также у нее возникает проблема со сдиранием защитного слоя. Поэтому, оптимальным вариантом является именно нержавейка. В некоторых случаях используют цветные металлы, например, бронзу. Но, она имеет ряд недостатков. В частности, она менее плотная, что отрицательно сказывается на эффективности детали. Помимо этого, бронза достаточно дорогой материал, и не всегда ее рационально применять для расходных компонентов.

Особенности конструкции

Внешний вид противоскрипных пластинок часто вводит в заблуждение. Тонкие и несерьёзные, они зачастую не принимаются в расчёт и не устанавливаются. Такому отношению способствует также то, что в неоригинальные комплекты пластинки не входят. А если автовладелец имеет машину с уже однажды замененными на неоригинальные колодками, то тем более.

На самом деле колодки могут и не скрипеть без таких пластин. Это объясняется хорошими условиями эксплуатации автомобиля и своевременным обслуживанием. То есть при грамотном техническом уходе, когда все тормозные механизмы регулярно тщательно перебираются и смазываются.

Пластины противоскрипные задних тормозных колодок имеются в оригинале только у автомобилей с дисковыми задними тормозами.

Заключение

Рассматривая вопросы использования пластин против скрипа, всё больше понимаешь, что нет окончательных решений. Несмотря на конкретные рекомендации автопроизводителей устанавливать оригинальные запчасти, многие пользователи имеют своё собственное, отличное от официального, мнение. Поэтому комплект: тормозные колодки, противоскрипные пластины и смазка – это отличный вариант, позволяющий пользоваться всеми достижениями технической мысли и ездить без скрипа. А для желающих не использовать пластины всегда найдутся другие варианты.

И снова привет, дорогие читатели!

Сегодня небольшая запись с одним глобальным вопросом. И вопрос этот «зачем». Начну с прелюдии, точнее вступления. Это короче решил я переобуться на лето. Поскольку новых дицков и покрышек я не покупал, смысла в записи по этому поводу я не вижу. Была история с тем как не могли сбалансировать один дицк и сделали предположение о том что он «восьмерит». Ан-нет, на втором шиномонтаже все отбаллансировалось и оказалось вполне ровно. Короче виной то ли кривые руки, то ли станок, то ли некоторая комбинация вышеупомянутых факторов

Но не важно, вооружившись помощниками и пивом я взялся за дело. Как обычно, попутно с заменой колес провел осмотр амортизаторов, элементов подвески, тормозов, пыльников, подергал и покрутил колеса, короче беглый техосмотр ходовой

Все в норме, но вот вспомнил я истории со скрипом тормозов, которые мне поведал vlevkoniuk. И решил я таки поискать противоскрипные пластины…

Снял один суппорт, вынул колодки… Ну вот же на них есть пластинки… Самые противоскрипные из всех пластинок на свете… Только пластинки-то приклеены… Короче, нифига я не понял, зачем они там, если они приклеены, ну или зачем их приклеивать? Так оно было изначально, или же это чей-то тюненх, я не знаю. Приклеены на клей типа момент. Чтоб долго не думать как оно должно быть пиво и помощники мне подсказали их нафиг отодрать. Это я успешно и сделал, клей смыл, намазал красной мазью для тормозов от Liqui Moly (что нашел) и собрал обратно. Интересно, что завтра тест драйв покажет… Если что, приклеить обратно можно всегда.

Но вопрос все же открыт. Кто сталкивался? Зачем приклеивать к колодке пластинку? У кого какие мысли и версии? Интересно ведь… Благодарен за идеи комментарии.

В летнюю жару или даже зимой от длительного торможения мы можем сталкиваться со скрипом передних тормозов. Раздражает дико! Представьте у вас какой-либо представительский автомобиль (может и классом ниже) встаете на светофоре, а скрип такой, что как будто УАЗИК остановился. Причин этому масса, но в последнее время появляются специальные пластины, которые очень здорово помогают в этой проблеме …

Они носят название – «противоскрипные» или «антискрипные», называйте как хотите. Однако смысл остается таким, что они не дают тормозным элементам и диску издавать «диких» звуков при торможении. Скажите не совсем понятно, однако если покапать все становится достаточно просто.
