Описание стандарта OBD2 на уровне диагностического разъёма

Попытки автоматизировать средства диагностики предпринимались с момента появления бортовых компьютеров в середине 70-х годов. Собственно говоря, компьютерами эти устройства назвать было сложно, этот термин появился гораздо позже. Электронные блоки управления работой силовых агрегатов уже тогда имели примитивные средства самодиагностики, но использовать их могли исключительно специалисты посредством замыкания определённых контактов разъёма ЭБУ. О необходимости унификации обмена данными между автомобильной периферией и блоком управления заговорили в начале 80-х, и именно тогда была предпринята первая попытка реализации этой идеи. Специалисты General Motors разработали протокол обмена данными с использованием интерфейса ALDL собственной разработки, который первоначально использовался только на автомобилях данного бренда

После усовершенствований протокола в 1986 году, направленных на увеличение скорости и объёмов обмена данными, на него обратили внимание другие автопроизводители, а в 1991 году в Калифорнии, где из-за загрязнённости воздуха экологи начали бить тревогу, был введён регламент, согласно которому все продаваемые в этом штате автомобили должны были использовать протокол OBD1

Хотя первоначальная направленность стандарта была экологической (слежение за выхлопом), он был встречен специалистами сервисных центров с энтузиазмом. Но только через пять лет появилось вторая версия протокола, в которой уже регламентировались и стандартизировались и протоколы ошибок, и используемые разъёмы, и месторасположения разъёма. Действие стандарта было распространено на все продаваемые в США автомобили, поэтому европейские и азиатские автопроизводители, желающие продавать в Северной Америке свою продукцию, также были вынуждены принять протокол OBD2. В 2004 году, когда стандарт распространился и на дизельные авто, протокол дополнили спецификациями Controller Area Network, направленными на стандартизацию шины обмена информацией.

Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327

Обзор OBD сканера ELM327 (v1.5) для машины.

Обычно, чтобы узнать и продиагностировать свою машину на ошибки нужно ехать в сервис и платить немалые деньги, данный же прибор спасет от постоянных посещений сервисного центра и периодическую трату денег. Конечно таким устройством уже никого не удивить, но это не мешает быть ему полезным. Сканер можно поставить практически во все машины у которых есть разъем OBDII, небольшой список поддерживаемых машин можно посмотреть здесь, но в том списке нет и половины поддерживаемых машин. Принято считать, что данный сканер будет работать в любой машине с OBDII. Версий данного сканера неизмеренное количество, есть и 1.3, и 1.4, и 1.5, и даже — 2.1, отличий не много, одно из самых главных отличий — дизайн. У нас версия 1.5, она выглядит точно так же как и 2.1, и узнал я про настоящую версию только с помощью программы.

Комплектация довольно скромная: диск с ПО для Windows и, собственно, сканер ELM327. Внешний вид тоже ничего особым не выделяется, он выглядит как и все остальные сканеры за эту сумму. Очень хорошо, что он имеет довольно скромные размеры (48х30х25мм), так как большинство других сканеров могут даже не поместится в разъеме, крышка не закроется и сканер будет просто торчать ничем не защищенный под торпедой. Устанавливается он сюда:

Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327
А выглядит так (фото мои, обработал Photoshop’ом):

Дополнительные фото

Для работы со сканером использовалась программа

Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327
Если говорить про основное, то: проверял работоспособность на Kia Rio 2009 года + смартфон Sony Xperia P. Для того, чтобы начать использовать сканер, его нужно подключить в OBDII разъем, включить Bluetooth на смартфоне и найти новое устройство, которое для сопряжения попросит код «1234». Происходит это всё достаточно быстро, есть возможность подключить любой смартфон с Bluetooth версии от 2.1+, далее происходит автоматическое определение протокола и соединение с ЭБУ автомобиля. В данной машине протокол был определен как ISO-15765. Для дальнейших подключений сканера лучше выбрать устройство в настройках вручную (так как с повторными подключениями могут возникнуть проблемы).

Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327
После того как вы всё подключите и зайдёте в программу вам надо будет ввести некоторые данные Вашей машины. А именно: объем двигателя; вес машины с учетом водителя, бака и т.д.; тип двигателя; объем бака и количество оборотов. На скриншоте ниже это первая часть, вторая и третья это данные приложения с возможностью редактирования.

Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327
В программе есть множество доступных приборов и такое же множество рабочих столов (семь), но многие приборы могут быть не доступны, это всё зависит от машины. В нашем случае доступны эти (постарался сделать покороче, но вышло всё-равно много):

Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327
Итак, теперь давайте разберемся с основными приборами. Сделал наиболее оптимальный для себя стол. 1) Скорость. Во время движения неторопливо меняется. Показывает относительно точно. 2) Обороты двигателя. В заведенной машине это значение равно примерно 700-800. 3) Средний расход на 100 км. На скриншоте он преувеличен, так как на данном сканере мало проехали. 4) Мгновенный расход. Когда машина стоит — его нет. 5) Это температура охлаждающей жидкости. 6) Температура воздуха (на улице). 7) Общий пробег с первого подключения сканера.

Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327
Вообще первое, что я сделал в этой программе, это конечно же проверил машину на наличие ошибок. Программа их не нашла.

Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327

Теперь давайте перейдем к самому главному — как всё это работает во время езды?

Как я и писал выше, обновление данных сканера достаточно быстрое, скорость показывает с небольшой погрешностью, но терпимо. По мгновенному расходу можно регулировать нажатие педали газа (чем меньше мгновенный расход, тем меньше средний расход), тем самым сэкономив бензин. Сам расход вроде как показывает правдивый, но для более точных данных нужно проехать большее расстояние (хотя бы 500 километров). Температура правильная, ±2 градуса. Несколько фотографий:

В общем довольно полезная вещь. Иногда просто интересно посмотреть некоторые показатели, или, например, посчитать примерный расход и потраченные деньги на поездку. Ещё раз повторю, я выбрал основные для себя датчики, вы же сможете выбрать совсем иные (вверху я давал список доступных). Потому я считаю, что устройство полезное. Всем спасибо за прочтение.

Товар предоставлен бесплатно.

Устройство и диагностика с помощью беспроводного Bluetooth автосканера

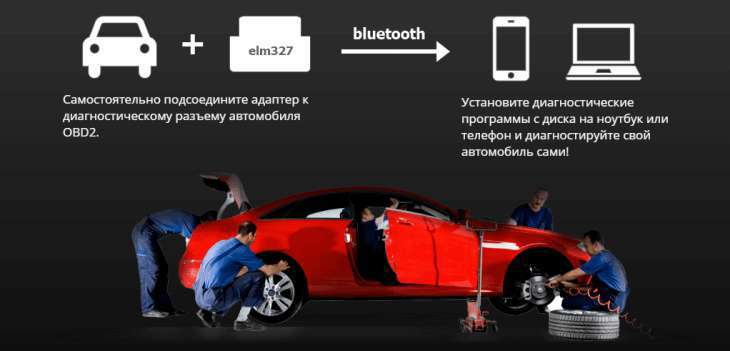

Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327

Перед тем как купить адаптер ELM327 Bluetооth, ознакомимся с технической стороной вопроса, рассмотрим всё по порядку. Что такое автосканеры ELM327? На самом деле так называется микросхема. Разработан контроллер канадской фирмой ELMElectronics. Внутренняя архитектура чипа считывает и преобразовывает данные по протокола авто любых марок в код, который расшифровывается программой.Чтобы считать информацию, требуется её получить, а далее преобразовать, как раз для этого нужен контроллер OBD II — «мостик» между бортовым компьютером/ЭБУ автомобиля и адаптером ver. 1.5 ELMЗ27.

Популярные статьи  Ксенон в противотуманки: выбор и установка ксенона в ПТФ

Помог знакомый, который одолжил компактный OBD-сканер

Уже через несколько минут «умная коробочка» подсказала, что проблема именно с датчиком положения коленчатого вала.

Для проверки сбросили ошибку при помощи сканера, а через несколько дней после очередного срабатывания лампы диагноз подтвердился.

Стоимость запчасти от 400 до 1200 руб. (в зависимости от производителя). Заменить можно самостоятельно, но придется найти эстакаду или подъемник. В первом попавшемся гараже датчик заменили за 300 руб. Заняло это не более пяти минут.

Проблема разрешилась, лампа перестала загораться, а сканер больше не видит описанную ранее ошибку.

Починил поломку за 1000 руб. У официалов только диагностика будет стоить дороже, а гаражные мастера могут ободрать в меру своей наглости.

Решил заказать подобный такой полезный сканер на AliExpress.

Как подключиться к авто

Точная процедура настройки обычно описана в инструкции.

Шаг 1. Установка приложения для диагностики

Для соединения с ЭБУ машины используются различные программы. Существуют как бесплатные, так и платные версии для Android, iOS и Windows. В комплекте с самим сканером нужное ПО часто уже идёт в комплекте. Установите его или одно из популярных приложений.

Torque Pro (OBD2 / автомобиль)

Разработчик:

Ian Hawkins

Цена:
165,00 ₽

OpenDiag Mobile

Разработчик:

Косьянчук Виктор

Цена:
Бесплатно

inCarDoc PRO — ELM327 OBD2 автосканер

Разработчик:

inCarDoc

Цена:
239,00 ₽

Car Scanner ELM OBD2

Разработчик:

Stanislav Svistunov

Цена:
Бесплатно

ХобДрайв

Разработчик:

Igor Russkikh

Цена:
Бесплатно

EOBD Facile – Автодиагностика

Разработчик:

OUTILS OBD FACILE SARL

Цена:
Бесплатно

Шаг 2. Подключение ELM327

YouTube-канал «Дабл тест драйв»

Разъём для подключения адаптера ELM327 в автомобилях расположен по-разному. Обычно где-то под рулём или в бардачке, но в некоторых старых моделях может быть и под капотом. Уточните, как в вашей машине, и подключите сканер.

Шаг 3. Сопряжение устройств

YouTube-канал «Дабл тест драйв»

Далее необходимо включить зажигание и установить соединение сканера со смартфоном или ноутбуком. Если на адаптере есть кнопка запуска, не забудьте нажать и её.

Активируйте Bluetooth или Wi-Fi в настройках гаджета и дождитесь, когда будут найдены находящиеся рядом устройства. Выберите адаптер ELM327: обычно он называется OBDII. Подключитесь к нему. Для сопряжения используйте код 0000 или 1234.

Шаг 4. Настройка приложения

YouTube-канал «Дабл тест драйв»

Запустите установленное приложение для диагностики. Как правило, тип адаптера определяется автоматически. Если этого не произошло, откройте настройки приложения, укажите тип подключения (Bluetooth, Wi-Fi или USB) и выберите доступный сканер из списка.

Как выбрать диагностический адаптер ELM327

При покупке автосканера ЕЛМ327 следует учитывать такие факторы:

  1. Тип интерфейса, который собирается использовать владелец диагностического адаптера ELM327: Bluetooth, Wi-Fi или USB.
  2. Версия программного обеспечения.
  3. Вид диагностического разъёма, установленного в автомобиле.
  4. Наличие в сканере процессора PIC18F25K80.

Если автолюбитель собрался приобретать прибор для диагностики автомобиля на Ali express, то следует предупредить продавца о возможной проверки автосканера на предмет наличия данного чипа.

В дешёвых моделях, которые также называются ELM327, могут стоять менее производительные, малофункциональные процессоры.

Приведём информацию о том, с какими машинами может взаимодействовать ЕЛМ327 через разъём OBD-II без помощи переходника:

  • автомобилями американских компаний, выпущенных после 1996 года;
  • машинами из Японии, произведёнными после 2000 года;
  • легковыми авто из Китая, сошедшими с конвейера после 2008 – 2009 года;
  • европейскими автомобилями с бензиновыми двигателями выпущенными после 2001 года, дизелями – после 2004 года.

Российские производители машин начали укомплектовывать свои модели разъёмами OBD-II 16 Pin после 2010 года. До этого стояли разъёмы 12 Pin.

Проверить совместимость адаптера ЕЛМ327 с конкретным автомобилем можно по специальной базе данных.

В списке следует выбрать марку, после этого указать производителя и год выпуска.

В открытой вкладке можно узнать о возможности работы автосканера с машиной.

Отметим, что все легковые авто, выпущенные после 2004 года могут проходить диагностику с помощью ELM327.

Такой диагностический прибор позволит владельцу автомобиля самому сбрасывать ошибки на табло бортового компьютера, не прибегая к услугам работников автосервиса.

Изучив параметры состояния машины, хозяин может предотвратить серьёзные неисправности своей «ласточки».

Список поддерживаемых автомобилей и проверка автосканера на совместимость

Адаптер ЕЛМ 327 ОБД 2 Bluetооth русская версия — поддерживает все машины с контроллером ОБД. По протоколу OBDII построена архитектура передачи данных, она применяется с 1996 года в европейском автопроме, а в России с 2001 года. Несовместимость возможна только у разъемов, как говорилось ранее, но в этом случае используют переходники.

Список поддерживаемых ЭБУ (не полный):

ВАЗ:

  • BOSCH M 1.5.4 R83
  • BOSCH M 1.5.4 E2
  • BOSCH MP 7.0 E3
  • BOSCH MP 7.0 E2
  • BOSCH M 7.9.7 E3/E4
  • BOSCH M 7.9.7 E2
  • BOSCH ME 17.9.7
  • Январь R83
  • Январь E2
  • Январь 7.2 E2
  • Ителма VS 5.1 E2
  • Ителма VS 5.1 R83
  • Ителма/Автэл M73 E3
  • Ителма M 74
  • Ителма M 74 K (Классика)
  • Ителма M 74 CAN
  • Ителма M 74 CAN MAP
  • Ителма M 75

ГАЗ / УАЗ:

  • Микас VS 8 E2
  • Микас 11 E2

ЗАЗ:

  • Микас 10.3/11.3
  • Микас 7.6

Перечень марок поддерживаемых универсальным автосканером для диагностики: Mazda, Тойота, Lincoln, Ford, Lexus, Honda, BMW, Mercedes, Chrysler, Cadillac, Buick, Chevrolet, Рено, Lada, ВАЗ, Kia, Hyundai, Deawoo, Volkswagen, Мерседес, Audi, Peugeot, Шевроле, Opel, Mazda, Volvo, Ниссан (так же Патфайндер 2000 года), БМВ.

Список поддерживаемых автомобилей
Audi: Audi 80 Audi 100 Audi 200 Audi A2 Audi A3 Audi A4 B5 Audi A4 B6 Audi A4/Cabriolet Audi A6 C4 Audi A6 C5 Audi Allroad mk1 Audi A8 Audi S2 Audi S3 Audi TT mk1 Daewoo: Matiz Nexia Chevrolet: Aveo Lacetti Seat: Seat Alhambra Seat Altea Seat Arosa Seat Cordoba Seat Ibiza Seat Inca Seat Leon MK1 Seat Leon MK2 Seat Toledo ГАЗ: 3102 31022 310221 31029 3102i 3105 3110 31105 311055 3110i 3111 Skoda: Skoda Fabia Skoda Felicia Skoda Octavia MK1 Skoda Octavia MK2 Skoda Superb УАЗ: 2317 2363 Pickup 3151 315108 Hunter 31512 31514 31517 31519 315195 Hunter 3153 3159 3160 VW: VW Beetle VW Bora VW Caddy VW Corrado VW Golf MK2 VW Golf MK3 VW Golf MK4 VW Jetta MK3 VW Jetta MK4 VW Lupo VW Passat B3 VW Passat B4 VW Passat B5 (B5+) VW Polo MK3 VW Polo MK4 VW Touran VW Touareg VW Transporter T3 VW Transporter T4 VW Transporter T5 ВАЗ: 1111 Ока 2104 2105 2106 2107 2108 2109 2110 2111 2112 2113 2114 2115 2120 Надежда 2121 4Х4 2123 2129 2329 Kalina Priora
Если вы не нашли модели своего авто в списке, это еще не значит что данный аппарат ее не поддерживает!

Протоколы:

ISО-9141-2, ISО-14230-4 (КWР2000), ISО15765-4 (САN), J1850-РWМ, J1850-VРW и другие, уточняйте у менеджеров.

Acura Alfa Romeo Ariel Atom Aston Martin Audi Bentley BMW Buick Cadillac Chevrolet Chrysler Citroen Daewoo Daihatsu Daimler Dodge Ferrari Fiat Ford Geo GMC Holden Honda Hummer Hyundai Infiniti Isuzu Jaguar Jeep Kia Lamborghini Lancia Land Rover Lexus Lincoln Lotus Maserati Mazda McLaren Mercedes Mercury MG Mini Mitsubishi Nissan Oldsmobile Opel Pagani Panoz Peugeot Plymouth Pontiac Porsche Regal Renault Rolls-Royce Roush Rover Saab Saleen Saturn Seat Scion Shelby Skoda Smart Subaru Suzuki Tesla Toyota Triumph TVR Vauxhall Volkswagen Volvo Yugo Ваз
Популярные статьи  Горит давление масла: основные причины срабатывания датчика, диагностика, решение проблемы

Устройство и диагностика с помощью беспроводного Bluetooth автосканера

Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327

Перед тем как купить адаптер ELM327 Bluetооth, ознакомимся с технической стороной вопроса, рассмотрим всё по порядку. Что такое автосканеры ELM327? На самом деле так называется микросхема. Разработан контроллер канадской фирмой ELMElectronics. Внутренняя архитектура чипа считывает и преобразовывает данные по протокола авто любых марок в код, который расшифровывается программой.

Чтобы считать информацию, требуется её получить, а далее преобразовать, как раз для этого нужен контроллер OBD II — «мостик» между бортовым компьютером/ЭБУ автомобиля и адаптером ver. 1.5 ELMЗ27.

Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327

Piston

Piston довольно неплохая программа с простым интерфейсом, которая хорошо работает и не требует оплаты за использование. Возможно, вам придется использовать его в сочетании с другим бесплатным приложением под названием OBD2 Pro Check Engine Car DTC для достижения наилучших результатов, но об этом немного позже.

После подключения к адаптеру, добавьте показатели, которые вы хотите контролировать, нажав на значок датчика вверху и установив флажок рядом с каждым датчиком, который вы хотите добавить на главный экран. Можно добавить напряжение батарей, температуру охлаждающей жидкости и обороты, чтобы легко следить за различными системами автомобиля.

Если вы просто хотите узнать, почему загорелся контрольный индикатор двигателя, нажмите на значок меню в углу, затем выберите «неисправности», чтобы выявить ошибки, хранящиеся в компьютере автомобиля. Это должно помочь в сборе данных о каждой ошибке. Вы получите их исходные коды, однако, некоторые из них не будут иметь описания.

Для получения более точных данных, нажмите кнопку меню с тремя точками в верхней части экрана, а затем перейдите в раздел Setting. Отсюда перейдите в раздел Advanced и установите флажок рядом с опцией Wait longer for the ECU response.

Одним из недостатков этого приложения является то, что оно может быть немного неточным при описании определенных кодов неисправностей. Поэтому если вы не уверены в каких-либо показаниях, мы рекомендуем дополнительно установить OBD2 Pro Check Engine Car DTC, а затем искать в нем кодовый номер, чтобы найти более подробную информацию. После его установки, все, что вам нужно сделать, это выбрать производителя из верхнего меню, а затем ввести код.

Лучшие приложения OBD2

Самый удобный вариант использования адаптера – интеграция его в автомобиль и управление его функционалом при помощи мобильного приложения. В Play Market нет единого приложения для управления OBD2. Зато представлены варианты от различных разработчиков, так или иначе отличающиеся друг от друга. Вместе выберем наиболее подходящее приложение для автомобиля.

1. Carista OBD2

Одно из самых популярных приложений, предназначенных для проведения самостоятельной диагностики.

  • Сразу же после подключения Carista автоматически запускает поиск ошибок.
  • После непродолжительного поиска приложение предложит провести тесты в указанных роботом областях, удалить ошибки или предложить варианты их исправления.

Интерфейс в программе на любителя. Пригодится знание английского и определенные знания в области внутреннего устройства автомобиля. Разработчик продает собственные OBD2 адаптеры по 25.99 долларов за штуку, однако в России и странах СНГ их найти тяжеловато.

Преимуществом приложения можно назвать высокую точность показателей, а также возможность убирать загоревшийся «Check».

К тому же, на некоторых моделях автомобилей Carista предоставляет пользователю функционал в области настройки функций авто (фары, блокировка дверей и прочее). Список моделей есть на официальном сайте.

2. InCarDoc

Приложение, в котором чувствуется оригинальный подход разработчиков.

Помимо интерфейса в зеленых тонах, наше внимание привлекают сразу виртуальная приборная панель с датчиками и графиками. Все они работают в режиме реального времени, показывая:

  • скорость
  • температуру
  • давление
  • -угол поворота колес автомобиля.

Также InCarDoc позволяет сохранить все данные об ошибках, их коды и сопутствующие показатели датчиков. Это может пригодиться в том случае, если для исправления последних вы решили поехать в сервис.

3. Toad PRO

Приложение не самое просто в использовании, однако обладает двумя существенными преимуществами: оно совместимо с огромным количеством автомобилей, и оно может распознавать больше 15 000 ошибок. Если собираетесь отправлять данные мастеру, то Toad PRO – лучший выбор.

Измеряет:

  • ошибки двигателя;
  • ошибки электроники;
  • ошибки прочих систем автомобиля.

4. Torque Pro

Самое распространенное приложение для самостоятельного анализа работы двигателя. Да, Torque Pro специализируется на диагностике только двигателя автомобиля. Однако это совсем не значит, что у вас его не должно быть на телефоне!

Удобный красочный интерфейс, понятные обозначения делают использование очень удобным.

Torque Pro умеет:

  • Определять и отслеживать расход топлива;
  • Предоставлять информацию о нагрузках;
  • Выводить данные по количеству оборотов;
  • Локально диагностировать топливную систему;
  • Определять и анализировать расход.

У приложения еще очень много функций, и оно способно стать отличным дополнением к основному диагностическому софту для Android.

5. ScanTool AutoEnginuite

Не обошли мы стороной и пользователей iOS – ScanTool AutoEnginuite совместима и с ними! Отличное приложение с множеством датчиков и широкой базой определяемых неисправностей на самых разных моделях автомобилей.

Составляет:

  • графики с ошибками двигателя;
  • графики с ошибками электросистемы;
  • графики с ошибками прочих систем.
  • удобные таблицы для обработки.

6. OBD II Auto Doctor

По отзывам не только пользователей, но и автомастеров со всего мира, OBD II Auto Doctor – лучшее приложение для диагностики и удаления ошибок, ведь оно определяет до 14 000 неисправностей! Однако для неопытного пользователя может быть местами сложным.

Определяет:

  • скорость;
  • температуру двигателя;
  • давление в двигателе.

7. Movi/Movi Pro

Бесплатная версия диагностирует большинство ошибок, платная же способна их устранить. Очень простой интерфейс и высокая точность показателей – несомненные преимущества программы. Однако цена заставляет задуматься над конкурентоспособностью проекта. Для начала попробуйте бесплатную Movi.

Определяет уровни:

  • разгона;
  • разогрева;
  • подъема температуры.

Провести самостоятельную диагностику ошибок и неисправностей своего автомобиля может каждый владелец. Для этого существует незаменимый помощник – адаптер OBD2. Выбирайте приложение для работы с ним и вперед – убирать ошибки системы.

Программа OpenDiag Mobail

Это приложение больше подходит для владельцев инжекторных автомобилей семейства ВАЗ, ГАЗ, ЗАЗ, УАЗ. То есть, эта программа узкой направленности и рассчитана только на отечественного производителя.

Приложение рассчитано на работу с Android и полностью русифицировано, а возможность использование по средствам блютуза значительно упростит весь процесс сканирования. Существует основной список ЭБУ, с которыми совместима эта программа.

Семейство ВАЗ включает в себя:

  • BOSCH М1.5.4 R83;
  • BOSCH М1.5.4 Е2;
  • BOSCHМР7.0 Е3;
  • BOSCH МР7.0 Е2;
  • BOSCH МР7.9.7 Е3 и Е4;
  • BOSCH М7.9.7 Е2;
  • BOSCH МЕ17.9.7;
  • Январь 5 R83, 5 Е2 и 7.2 Е2;
  • Ителма VS5.1 E2 и R83;
  • Ителма М74, М74К, М74 CAN, М74 CAN МАР;
  • Ителма М75.

Программа OpenDiag Mobail

Семейство ГАЗ и УАЗ состоят:

  • из Микаса VS8 E2;
  • из Микаса 11 Е2.

Семейство ЗАЗ состоит из:

  • Микаса 10.3 и 11.3;
  • Микаса 7.6.

Приложение является бесплатным и скачать его можно через GooglePlay, подходит в основном для устройств на андроиде, но некоторые возможно установить и на айфоны.

Elm327obd2 bluetooth адаптер очень легок в использовании, если соблюдена инструкция, то не вызовет никаких проблем с подключением и настройкой связи между устройством и гаджетом.

Как подключить на Android

Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Популярные статьи  Двигатель детонирует во время разгона: как распознать детонацию и что делать в этом случае

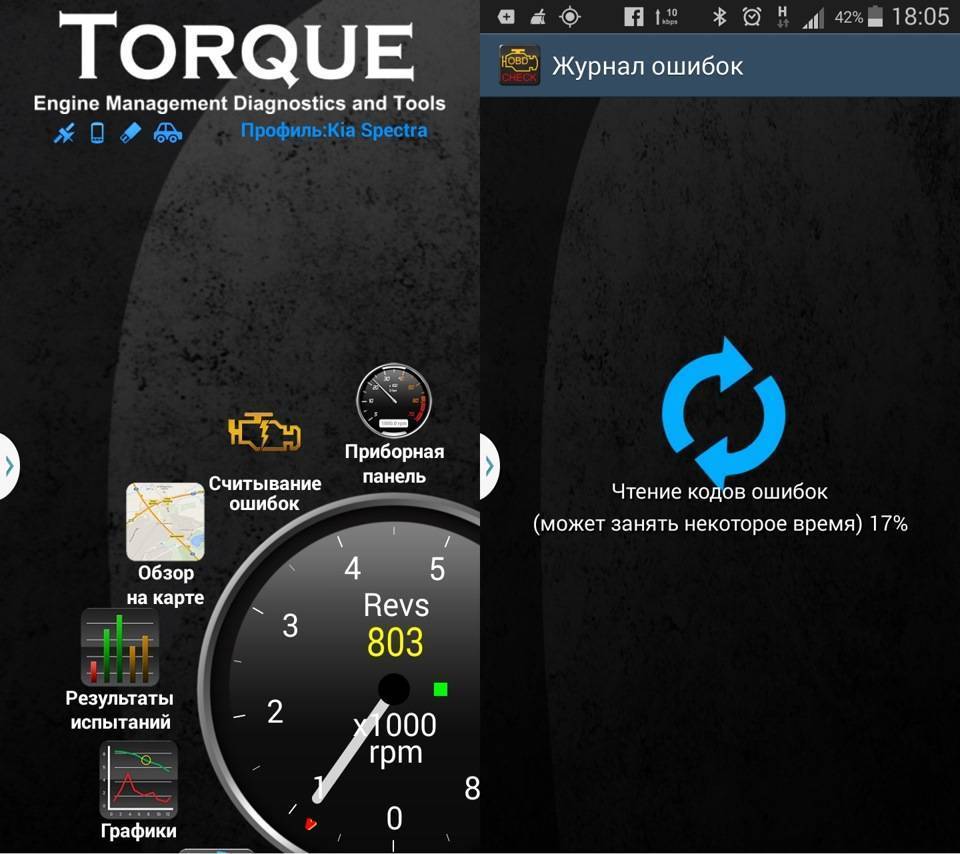

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327

  • Подключить ELM327 в соответствующий разъем.
  • Завести двигатель авто.
  • Активировать блютуз на мобильном устройстве.
  • Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
  • Нажать на «Поиск нового оборудования».
  • Дождаться, пока на экране телефона не отобразится список доступных устройств.
  • Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
  • Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
  • Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.

Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Как решить проблему самостоятельно?

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Как известно, адаптеры этого типа позволяют осуществлять подключение к блока управления в большинстве транспортных средств зарубежного производства, выпущенных после 1996 года. Итак, как же решить проблему своими силами?

Для начала следует правильно осуществить подключение адаптера:

  1. В первую очередь, необходимо подключить устройство к гнезду бортового компьютера транспортного средства. Как правило, проблем с подключением у автовладельцев не возникает, но на некоторых моделях авто приходится дополнительно использовать переходники. В большинстве случаев гнездо для подключения расположено под рулем авто, иногда оно находится в вещевом ящике либо под ним. Также разъем может находиться неподалеку от прикуривателя.
  2. Далее, необходимо завести двигатель машины — не включить зажигание, а именно завести. В зависимости от модели авто, блок управления может попросту не видеть адаптер без запуска мотора.
  3. После этого нужно синхронизировать адаптер с мобильным гаджетом на платформе Андроид, для этого используется беспроводное соединение Bluetooth. Чтобы сделать это, зайдите в конфигурацию Bluetooth и сначала включите функцию, после чего осуществите поиск доступных элементов. Когда адаптер обнаружится, к нему нужно подсоединиться, для подключения используется специальный код. Это может быть 0000, 1111, 1234 либо 6789.
  4. Когда девайс успешно подключен к мобильному гаджету, необходимо зайти в утилиту. В программе следует найти конфигурацию и настроить ее в соответствии со всеми нужными параметрами, в зависимости от авто. Процедура настройки может различаться в зависимости от ПО, однако принцип везде один и тот же. Вам необходимо найти адаптер, синхронизированный с мобильным телефоном.
  5. Если вы все сделали правильно, то утилита должна начать работу. Вы сможете считать всю необходимую информацию о работе оборудования, систем и датчиков. Но если синхронизироваться не удалось, то можно попробовать решить проблему добавлением строк инициализации. Строки инициализации индивидуальны для каждой отдельной модели транспортного средства — они добавляются вручную. Список со строками инициализации, которые необходимо вводить при подключении оборудования, приведен ниже. Чтобы результат был правильный, необходимо в память добавлять только те строки, которые точно соответствуют модели транспортного средства.

Строки инициализации для гаджетаИнформация для разных автомобилей, которые нужно добавить в память

В чём польза?

Конечно, относительно недорогой мультимарочный сканер не сравнить с профессиональными инструментами для диагностики авто. Однако он используется огромным количеством автовладельцев. Почему?

Во-первых, ради экономии средств на обслуживание.  Иногда ошибка ЭБУ может возникнуть из-за незначительной неисправности, которую можно устранить самостоятельно.

Во-вторых, даже для не продвинутого пользователя портативный сканер даёт огромное преимущество: мониторинг всех процессов, происходящих в автомобиле

Например, можно легко узнать температуру трансмиссионной жидкости в АКПП, что достаточно важно для обладателей некоторых “автоматов”, чувствительных к перегреву

Существуют проблемы с несовместимостью версии прибора с некоторыми ЭБУ и качеством сборки адаптера. В связи с этим встаёт вопрос где купить автосканер ELM327? Мы рекомендуем приобретать приборы у проверенных продавцов.

Во-вторых, проверенные магазины дорожат своей репутацией и содержат немало хороших отзывов от клиентов. В их ассортименте только оригинальная, качественная и сертифицированная продукция. Но выбор, конечно, остаётся за вами.

В статье представлена инструкция к автосканеру ELM327 на русском языке. Мы постарались дать наиболее полную информацию по использованию прибора.

По отзывам владельцев, устройство оправдывает свою цену. Подобные модели сегодня есть в арсенале не только специалистов, но и простых автолюбителей. Качественный сканер, который приобретен у надежного продавца, будет работать точно и без сбоев.

В заключении пару видео по работе со данным автосканером

https://youtube.com/watch?v=xdvyifGa6wA

Где купить адаптер ELM 327?

Самым популярным и выгодным вариантом покупки является известный во всем мире китайский маркетплэйс AliExpress. Хочу дать ссылки на адаптеры, которые я покупал сам, которые проверял в работе и они имеют хорошие отзывы на платформе AliExpress:

OBD2 ELM327 — Адаптеры на «любой вкус». Есть версии 1.5 и 2.1, также можно выбрать удобный для себя способ подключения Wi-Fi или Bluetooth. Есть возможность экспресс-доставки.

На страницах ниже я не заказывал, но отзывы положительные:

ELM327 Bluetooth — страница покупки адаптера с Bluetooth с возможность выбрать свою марку и модель автомобиля, для более точной работы адаптера. Отзывы положительные.В отзывах есть скриншот проверки программой ELM327 Identifier. Вывод проверки: Правильная 1.5. Проблем с работой нету.

ELM 327 Wi-Fi — Адаптер с подключением по Wi-Fi. Отзывы положительные. С программой Torque есть возможность подключиться с ОС iOS, также может работать с Windows и Android.

Интерфейс программы

Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

  • OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
  • Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

Map View – отображает маршрут передвижения.

Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
