Автомобильный термостат: что это такое и как он работает?

Проверка термостата и распространенные неисправности

Неисправности термостата чаще всего связаны с износом или коррозионными образованиями. Это может спровоцировать заклинивание клапана в открытом, закрытом или частично открытом положениях. Признаки постоянно открытого термостата, а также ситуации заклинивания в промежуточном положении, проявляются только при низких температурах (холодной погоде), когда прогрев двигателя становится слишком долгим. Постоянно закрытое положение – более серьезная проблема, которая вызывает перегрев двигателя, что может привести к необратимым поломкам.

Как проверить исправность термостата

Также термостат может быть изначально некачественным, что нередко проявляется как несвоевременное открытие. При более раннем срабатывании увеличивается расход топлива, поскольку для выхода на рабочую температуру двигателю потребуется больше времени. Когда же клапан на большом контуре срабатывает позже, повышается износ мотора.

Основной способ проверки термостата предполагает его снятие с двигателя:

Термостат демонтируется и помещается вначале в емкость с горячей (кипящей) водой. Если при этом клапан не раскрывается или происходит слишком медленное раскрытие, он потребует замены. Если клапан сработал, выполняют обратную проверку, поместив его в холодную воду и отследив процесс закрытия.

Автомобильные термостаты не подлежат ремонту и при обнаружении неисправностей требуют замены. Также следует знать, что разные марки имеют отличные температурные характеристики открытия и закрытия. Поэтому для обеспечения оптимального режима работы двигателя необходимо устанавливать модели, рекомендуемые производителем автомобиля.

Источник

Основные признаки неисправности

Главным признаком неисправности является то, что при перегреве двигатели нижний и верхний патрубки имеют одинаковую температуру. Обычно говорят о том, что термостат “залип”, или же клапан пропуска перестал справляться со своей работой. Термостат находится в открытом положении. Из двух контуров жидкость прогоняется только по большому, а двигатель не разогревается до рабочей температуры. Недогрев приводит к увеличению расхода топлива, вредным выбросам, повышенному износу деталей двигателя. Кроме того, хуже прогревается салон автомобиля.

Запчасти на Opel omega

Термостат OMEGA B sedan (25, 26, 27) (03.94 — 07.03)

Иная ситуация: нижний патрубок остается холодным, причем температура в рабочем вентиляторе растет. Жидкость двигается только по малому контуру, из охлаждающей превращаясь в нагревающую. Термостат находится в закрытом положении. Двигатель может попросту перегреться, а все из-за того, что клапан постоянно открыт.

Первый вариант намного хуже второго

Также советуем обратить внимание на следующее:

  • Стрелка, указывающая на температуру двигатели, при наборе скорости резко падает и начинает подниматься при остановке;
  • Двигатель прогревается слишком долго. Если раньше вы такого не замечали, стоит проверить термостат;
  • Резиновое уплотнение тарелки клапана было нарушено. Из-за этого охлаждающая жидкость смешивается с моторным маслом. Последнее растворяет уплотнение клапана, находящегося в терморегуляторе;
  • Клапан открывается слишком рано. Обычно с такой неполадкой автомобиль функционирует без проблем, но вышесказанного это не отменяет.

Виды термостатов

К примеру, отечественные устройства обходятся в меньшую сумму, в то время как немецкие отличаются лучшим качеством, но и стоят дороже.

ВАЖНО: С 2006 года в России нет производителей автомобильных термостатов! Единственный п. Ставрово, Владимирской обл., производивший с «нуля» термостаты для всех легковых и грузовых отечественных автомобилей был поглощен концерном «ПРАМО» и прекратил их выпуск, перейдя на закупку и переупаковку термостатов китайского производства и выпуск их под своей торговой маркой

Позднее появилось еще несколько «производителей», работающих по той же схеме. Но, хочется отметить, что единственным предприятием, которое осуществляет 100% контроль качества и имеет испытательное оборудование для контроля параметров термостатов является ЗАО «ЭЛЕКТОН» г. Радужный Владимирской обл.

Востребованы и так называемые универсальные термостаты, которые могут подойти почти к любому типу мотора.

Итак, к основным видам термостатов можно отнести:

1. Одноклапанный.

Наиболее популярный вид устройства, который установлен на многих марках и моделях авто. Многие считают, что такой тип уже устарел и не способен обеспечить потребности мотора. Но это не так.

Этот тип термостатов не устарел и с успехом применяется в частности на двигателях УМЗ 4216 (Ульяновского моторного завода). Применение термостатов одноклапанного и двухклапанного зависит от компоновки системы охлаждения двигателя.

Автомобильный термостат: что это такое и как он работает?

Но все же применение двухклапанных термостатов получило преимущественное распространение.

2. Двухклапанный или двухступечатый термостаты.

Данные устройства имеют множество общих черт с узлом одноклапанного типа. Преимущество лишь в расширенных возможностях, касающихся процесса охлаждения.

Автомобильный термостат: что это такое и как он работает?

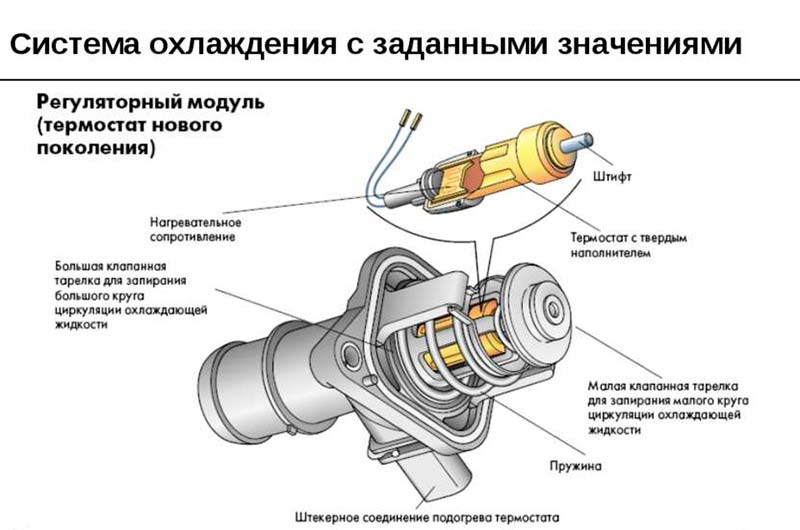

3. Термостат с электронным управлением.

Наиболее продвинутый тип устройства, отличающийся повышенным потенциалом.

Преимущества — точность работы и повышенная функциональность.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Современная Автошкола: Автоконсультант правил дорожного движения

Благодаря эффективной работе системы, гарантируется нормальный цикл охлаждающей жидкости, а также своевременное открытие и закрытие клапана.

Работа может осуществляться в двух режимах — ручном или автоматическом.

Термостат с электронным управлением установлен лишь на самых новых авто. Обязательное условие для работы системы — наличие хорошего бортового компьютера, способного контролировать работу устройства.

Автомобильный термостат: что это такое и как он работает?

Есть автомобили, в которых одновременно стоит два термостата. Их ставят для увеличения эффективности системы охлаждения на мощных двигателях, таких как двигатели производства ПАО Автодизель (Ярославский моторный , а на двигатели Тутаевского моторного завода ставят даже 3 термостата в один контур системы охлаждения.

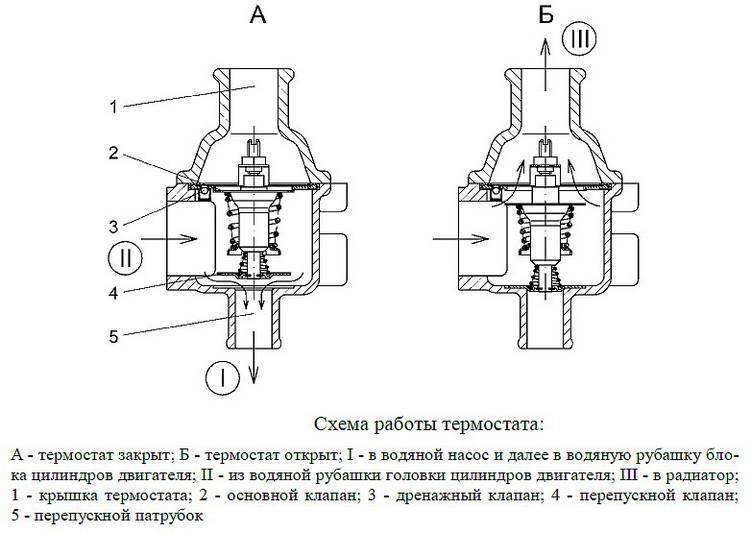

Устройство и принцип работы

Для того, чтобы уяснить принцип работы представленного устройства необходимо ввести два понятия: малый и большой круг. И тот, и другой характеризуют собой движение ОЖ по определённым каналам системы охлаждения.

Автомобильный термостат: что это такое и как он работает?

Если не вдаваться в детали, можно сказать, что циркуляция ОЖ в малом контуре ограничивается лишь блоком двигателя и радиатором отопителя салона. При открытии большого контура, ОЖ помимо всего прочего начинает проходить и через основной радиатор. Циркуляция тосола/антифриза в указанных направлениях регулируется термостатом.

Во внутренней части термостата находится специальный материал – термочувствительный элемент. Его коэффициент расширения, в зависимости от температуры теплоносителя способен изменяться. Этот принцип и положен в основу данного устройства.

После запуска двигателя, когда возникает необходимость скорейшего достижения его рабочей температуры, тосол циркулирует по малому кругу – термостат в данном случае закрыт. По мере увеличения температуры, ОЖ начинает увеличиваться в объеме. Как только температура достигла заданного рабочего значения, термочувствительный элемент, расширяясь, толкает шток клапана.

Преодолевая сопротивление пружины, шток тянет за собой тарельчатый клапан, открывая тем самым доступ к основному радиатору систем охлаждения. В случае, если температура ОЖ становится ниже рабочей, доступ ОЖ к большому контуру ограничивается, благодаря возвратной пружине, которая стремится уменьшить пропускную способность устройства, возвращая тарельчатый клапан в закрытое положение.

Таким образом, термостат обладает несколькими функциями. Он обеспечивает эффективный прогрев двигателя при отрицательных температурах, предохраняет двигатель от перегрева и способствует экономии топлива.

Популярные статьи  ГРМ

Устройство и принцип работы

Конструкция и принцип действия термостата во многом зависит от типа наполнителя.

Рассмотрим каждый из вариантов:

1. Термостат с жидким наполнителем.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта.

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Автомобильный термостат: что это такое и как он работает?

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

2. Термостат с твердым наполнителем.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.

Автомобильный термостат: что это такое и как он работает?

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70

градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Автомобильный термостат: что это такое и как он работает?

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67

градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Фаркопы для легковых автомобилей, виды и требования к ним

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Автомобильный термостат: что это такое и как он работает?

Замена

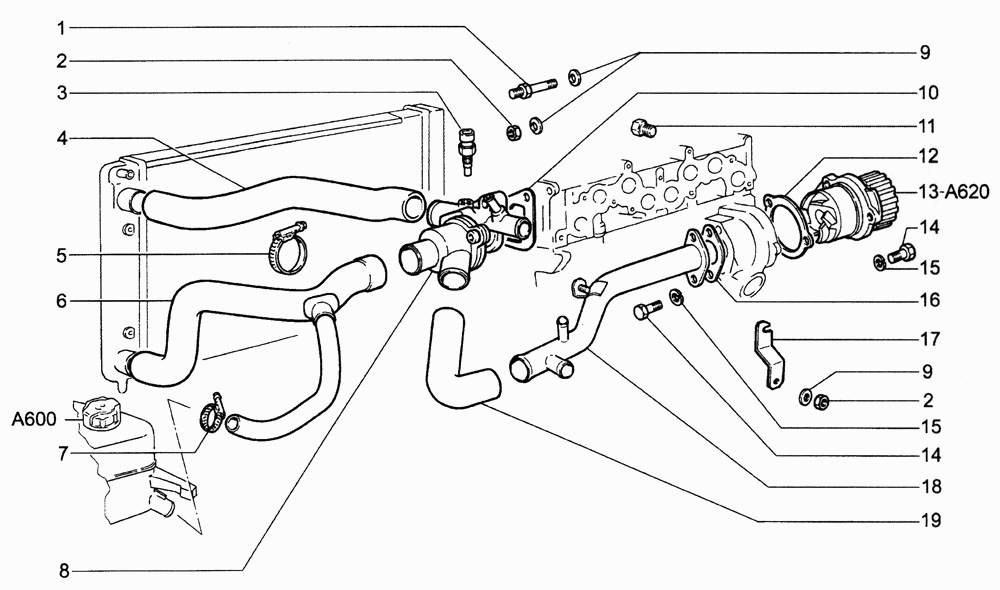

Перед тем как производить замену, нужно знать, где находится термостат. Для того, чтобы узнать ответ на этот вопрос, следует посмотреть в специальной книге по эксплуатации автомобиля или найти информацию в Интернете. Найдя данный элемент, его нужно снять и еще раз проверить народным методом. Если подозрения подтвердились, то его нужно заменить новым.

При покупке нового элемента следует уточнить, что термостат, который планируете покупать, предназначен именно для вашего автомобиля. Если термостат не соответствует температурным показателям вашего автомобиля, такое устройство не подойдет, следует выбрать другое устройство для циркуляции жидкости. Автомобиль может перегреваться из-за того, что на нем установлен новый, но неправильно подобранный термостат.

Для того, чтобы произвести замену, потребуется определенный набор инструментария, в который будет входить герметик, ключи на 12 и 13, отвертка и емкость для слива охлаждающей жидкости. Для чего этот набор потребуется, будет описано далее.

  1. Первым делом нужно слить охлаждающую жидкость в эту емкость.
  2. Вторым шагом станет снятие воздушного фильтра. Это нужно, чтобы было проще добраться до термостата. После этого нужно отключить датчик расхода воздуха.
  3. Затем следует открутить гайку сверху корпуса термостата. Открутив верхнюю гайку, откручиваем гайку снизу и выкручиваем шпильку. После того, как все будет откручено, расшатывая нужно вытащить корпус термостата из гнезда.
  4. Теперь можно приступать к установке нового устройства. Перед тем как ставить новую деталь, нужно отчистить посадочное место от загрязнений и стандартных прокладок, а также герметика. Отчистив, нужно нанести слой нового герметика и вставить его в гнездо. После этого следует собрать все в обратном порядке.

Автомобильный термостат: что это такое и как он работает?

Появление и модернизация устройства

Одним из первых термостатов считается появление ртутного устройства для поддержания оптимального температурного баланса в инкубаторе для кур, который изобрел в 1620 году мистер Корнелий Дреббел из Великобритании.

Термостат активно используется в системе жидкостного охлаждения ДВС с 1922 года, когда появились первые и относительно мощные установки с большим выделением тепла в процессе работы. На раннем этапе было несколько безуспешных попыток применить устройство в системе охлаждения. Далее конструкцию усовершенствовали, инженеры подобрали оптимальные материалы изготовления и добились таких характеристик и надежности, что термостат стал повсеместно используемым элементом в жидкостной системе охлаждения двигателя внутреннего сгорания.

В системах охлаждения автомобилей используют два вида термостатов. Существуют решения с твердым или жидкостным наполнителем. Гелевый термостат для автомобильной жидкостной системы охлаждения двигателя был изобретен французом по имени Серж Вернье в 1963 году. Компания Vernet специализируется на производстве термостатов и сегодня, а продукция этого бренда пользуется заслуженным авторитетом на рынке автозапчастей для различных марок автомобилей по всему миру.

Наполнитель термостата

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Современные двигатели получили такой тип устройства, который имеет в основе твердый наполнитель. Под таким наполнителем стоит понимать основной термоэлемент, который внутри термостата находится изначально в твердом физическом состоянии.

Функции и место расположения

После того как мотор выходит на оптимальную рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).

Популярные статьи  Треснул блок двигателя: что делать?

Для чего нужен термостат в машине

Каждый силовой агрегат автомобиля во время работы сильно
нагревается. Чтобы скомпенсировать эффект, для ДВС организована система
водяного охлаждения.

Термостат
(терморегулятор) в ней – это узел, регулирующий интенсивность охлаждения, в
зависимости от того, насколько мотор уже прогрелся.

Так же, как электронное тепловое реле замыкает или размыкает
цепь, когда ее элементы прогрелись до определенной температуры, термостат –
открывает или закрывает путь охлаждающей жидкости по длинному (большому) кругу
магистрали охлаждения, через радиатор.

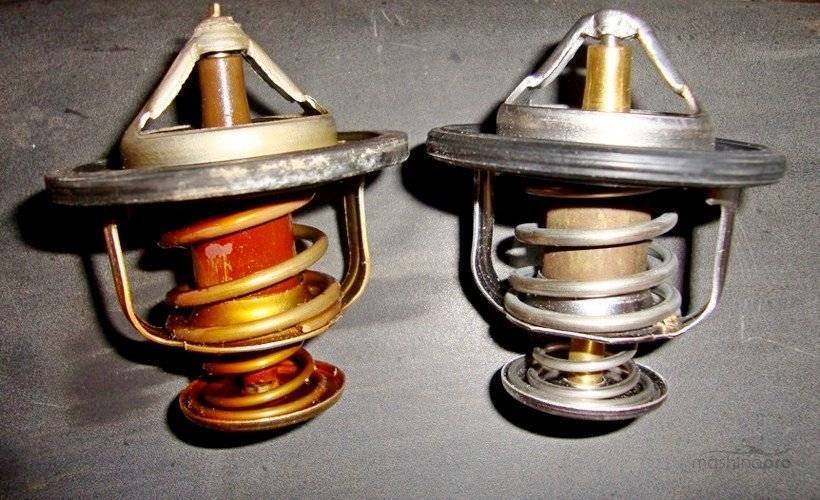

Старый и новый термостатыАвтомобильный термостат: что это такое и как он работает?
Старый
и новый термостаты

Восковые термостаты

Подводя итог тому, что мы уже определили, вы можете увидеть, что все механические термостаты (все неэлектронные) используют вещества, которые изменяют размер или форму с повышением температуры. Таким образом, битметаллические термостаты полагаются на расширение металлов по мере их нагрева, в то время как газовые сильфоны работают за счет расширения газов. Некоторые термостаты идут дальше и используют изменение состояния вещества с жидкости на газ. Восковые термостаты, вероятно, являются наиболее распространенным примером, и вы найдете их в домашних радиаторных клапанах, автомобильных двигателях и душевых смесителях.. Они используют маленькую пробку воска внутри запечатанной камеры. При изменении температуры воск плавится (меняет состояние с твердого на жидкое), сильно расширяется и выталкивает стержень из камеры, который включает или выключает что-то (управление системой охлаждения двигателя в автомобиле или регулирование смеси горячего и холодной воды в душе, чтобы тело не закипело, как омар). Восковые термостаты имеют тенденцию быть более надежными и долговечными в экстремальных условиях внутри двигателя автомобиля.

Автомобильный термостат: что это такое и как он работает?

Фото1: Как работает восковой термостат. Воск (синий) находится внутри запечатанной камеры (серый), в которой находится металлическая игла (серебряная). При повышении температуры воск плавится, расширяется и выталкивает иглу из камеры (желтые стрелки). Поднимающаяся стрелка включает или выключает любое устройство, которым управляет термостат. Пружина (не показано) тянет весь механизм снова, когда температура падает. Фото2: вот внутренняя часть регулятора душа со смесителем, показывающая, как на самом деле выглядит восковой термостат. Маленький черный цилиндр посередине — это восковой термостат, который перемещается внутрь и наружу, регулируя подачу горячей и холодной воды, поддерживая более или менее постоянную температуру смешанной воды (выходящей из душевой лейки). На этой фотографии показана пружина, которая отводит термостат назад, когда температура падает, а восковой термостат снова сжимается.

Как проверить термостат

Проверять термостат необходимо в следующих случаях:

  • двигатель очень медленно прогревается;
  • мотор быстро перегревается.

Это может говорить о неисправности устройства.

Проверку можно провести, не отсоединяя прибор. Для этого потребуется выполнить следующие действия – термостат будет установлен на своем месте.

Открыть капот.
Запустить двигатель и дать ему поработать на холостом ходу 3 – 4 минуты

Важно, чтобы перед запуском мотор был холодным.
Потрогать рукой патрубок около радиатора. Если он холодный, это означает, что циркуляция по малому кругу проходит нормально.
Дать двигателю хорошо прогреться, а затем потрогать второй подводящий патрубок, который отвечает за движение жидкости по основному контуру

При нормальном функционировании прибора к этому времени он должен открыться и начать охлаждение основного круга. Следовательно, при исправном термодатчике он должен быть холодным.

Если в ходе проверки выяснилось, что патрубки горячие, это говорит о неисправности.

Есть и другой вариант исследования устройства, со снятием. Вот какие действия для него потребуется выполнить:

  • полностью слить антифриз из системы охлаждения транспортного средства;
  • демонтировать термостат;
  • поместить его в кастрюлю с водой и довести ее до кипения;
  • вытащить прибор пинцетом или другим приспособлением и посмотреть на просвет.

В нормальном состоянии после кипячения узла клапан должен быть открыт – это означает, что прибор выполняет свои функции правильно. Если деталь неисправна, он будет полуоткрыт или закрыт.

Установка и замена термостата

Специфичность устройства термостата для каждой конкретной модели авто обуславливает возможность замены вышедшей из строя детали только на оригинальную, за исключением некоторых моделей, которые являются аналогичными и взаимозаменяемыми. Для замены термостата потребуются отвертка, соответствующие ключи и герметик, а также емкость, в которую перед демонтажем детали сливается охлаждающая жидкость. Работы производятся на полностью остывшем двигателе в следующем порядке:

Автомобильный термостат: что это такое и как он работает?

  1. Обеспечение доступа к термостату путем демонтажа отдельных элементов моторного отсека (воздуховода, аккумуляторной батареи, воздушного фильтра).
  2. Ослабление затяжки хомутов и отсоединение от термостата подводящих шланг со стороны радиатора, трубки насоса и впускного патрубка.
  3. Снятие термостата.

Монтаж изделия производится в обратном порядке. При необходимости наносится герметик на стыки с патрубками или под внешние прокладки. Перед установкой производится его проверка, опустив в воду с температурой около 80оС, в которой клапан должен открываться, что свидетельствует о работоспособности термостата.

Термостат ВАЗ 2115: Замена, проверка, где находится

Термостат – датчик, предназначенный для поддержания определённой температуры. Термостат перекрывает путь антифризу или любой другой охлаждающей жидкости путь в радиатор до тех пор, пока двигатель не наберёт определённую рабочую температуру. Рабочей температурой двигателя считается 90 градусов. Термостат открывает путь охлаждающей жидкости на 95 градусах по Цельсию. Благодаря термостату, двигатель тратит меньше времени прогрева до рабочей температуры, Из этого следует, что термостат спасает ваши копейки в кармане и бережёт природу. А находится он между радиатором и двигателем.

Оглавление

ЗаменаКак проверитьКакой лучше поставитьГде находитсяКак выглядит

Замена

Прежде всего нужно проверить, действительно ли не работает термостат. Делаем следующее:

1. заведите машину и пощупайте нижний патрубок радиатора, он должен быть холодным;

2. подождите, пока двигатель прогреется до температуры 80-85 градусов и пощупайте патрубок еще раз, он должен становится теплым.

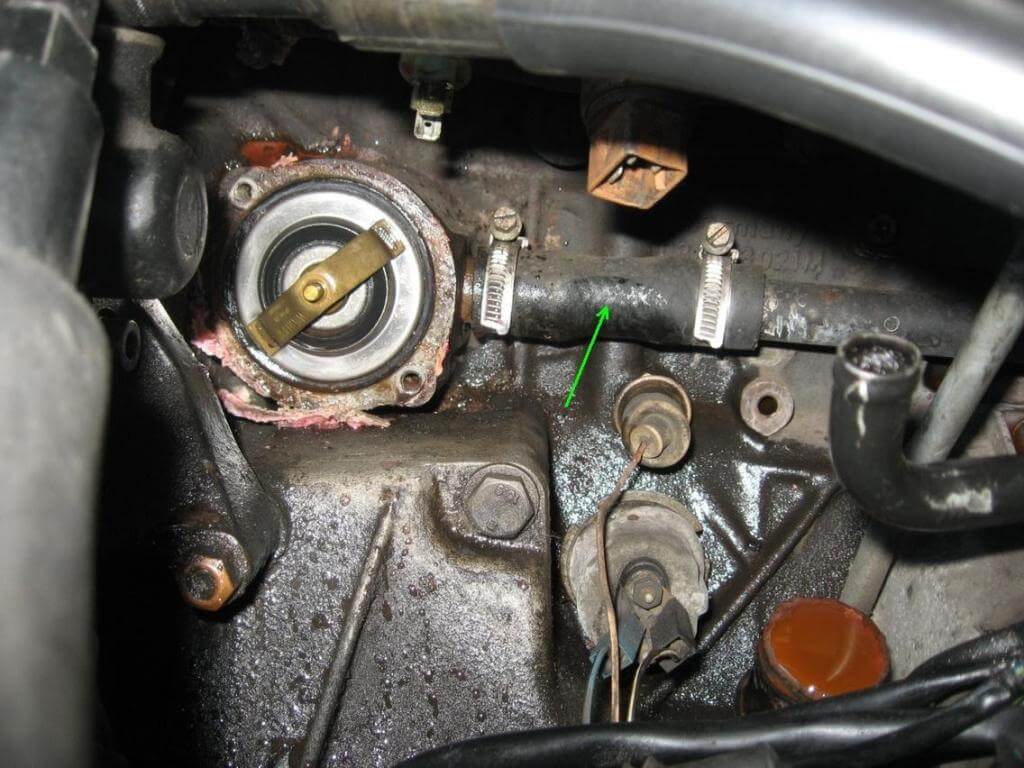

Перейдем к процессу снятия термостата. Для начала сливаем охлаждающую жидкость (можно слить только из радиатора). Теперь ослабьте затяжку хомутов шлангов, которые присоединены к термостату и снимите их.

Автомобильный термостат: что это такое и как он работает?

Затем снимаем термостат с автомобиля ВАЗ 2115.

Чтобы проверить работает ли термостат, погрузите его в воду и начните ее нагревать, когда температура воды достигнет 83-87 градусов Вы должны увидеть, как начнет открываться клапан. Если клапан стоит на месте, значит термостат неисправен.

После установки нового термостата не забудьте залить обратно охлаждающую жидкость.

Как проверить

Проверить работу термостата, не снимая с машины, очень просто. Достаточно запустить остывший двигатель и проконтролировать температуру патрубков радиатора. В нормальном режиме при работе двигателя некоторое время после запуска незначительно будет нагреваться только верхний патрубок радиатора, а при достижении порогового значения резко нагреется и нижний патрубок. Это свидетельство нормальной работы клапана. Если нагрев обоих патрубков радиатора начинается одновременно, это говорит о его неправильном функционировании, вероятнее всего клапан постоянно находится в открытом состоянии.

Постоянно открытый клапан термостата позволяет без проблем добраться до ближайшей станции технического обслуживания или магазина запчастей. Намного хуже, если термостат заклинит в закрытом состоянии, так как при этом существует серьёзный риск перегрева двигателя. Иногда кратковременно помогает постукивание по корпусу термостата, но если клапан не может сдвинуться с места, его следует удалить или отогнуть отвёрткой. В ближайшем населённом пункте термостат должен быть заменён.

Какой лучше поставить

Подойдёт ещё и с 099 и с 09, и с 083 и с 093 тут дело не в моделях ВАЗовских, то что комплектующие от одной модели подходят к другой, это нормальное явление для многих производителей.

Термостат необходимо покупать ориентируясь только на несколько вещей.

Это металл из которого изготовлен термостат, надо отдавать предпочтение нержавейки,

или латуни и второй критерий, не при каких условиях не брать китайские запчасти, даже если их отдают даром.

А проверить термостат стоя у прилавка без вариантов.

Многие граждане начинают зачем-то давить на клапан, видимо хотят проверить как работает «пружинка», но пружинки там нет, там специальная спираль из специального материала, которая срабатывает лишь при определённой температуре.

Если у продавца есть горячая воды, то опустите термостат в воду и проверьте плавность хождения штока.

Хотя честно говоря, вряд ли продавцу это надо.

Вывод: обращайте внимание на металл в первую очередь. Во вторую на страну производитель , ВАЗ 2115-ь это Российский автомобиль

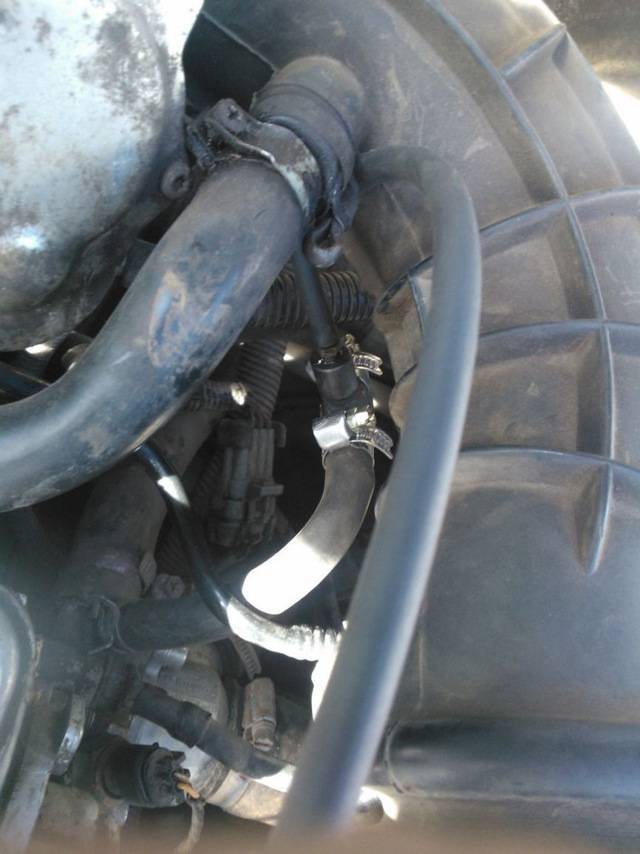

Где находится

Он под корпусом воздухофильтра располагается на инжекторных автомобилях, на карбюраторных же Самара 2 (А именно первые ВАЗ 2115 выпускались пару лет в карбюраторном исполнении) он точно там же располагается но просто корпус на них уже перемещён чуть в другое место, поэтому на карбюраторе уже не надо заморачиваться снимать корпус, а просто высоковольтные провода скинул и приступил к работе, но всё же снимается корпус не долго и на инжекторе его 100% нужно снимать чтобы добраться до термостата и вот после того как корпус будет отложен, Вы увидите сразу же термостат он не вооружённым глазом будет даже заметен (Для наглядности на фото ниже он указан красной стрелкой) и рядом с ним ещё и аккумуляторная батарея находится (Указана синей стрелкой), чтобы Вы уж 100% поняли где он находится и не потеряли его из виду.

Автомобильный термостат: что это такое и как он работает?

Неисправности термостата

Ниже представлены наиболее распространенные неисправности термостатирующего устройства авто.

  • Нарушение работы клапана малого круга. Проблема актуальна для двухклапанных устройств. В результате износа или поломки клапан плохо закрывается или не закрывается совсем. В результате антифриз циркулирует только по большому кругу и двигатель очень плохо прогревается.
  • Клин клапана. При такой неисправности заслонка постоянно находится в закрытом или полузакрытом состоянии и не приходит в движение под воздействием термочувствительного элемента. В результате мотор перегревается.
  • Поломка термочувствительного элемента. При этой неисправности термоэлемент перестает реагировать на изменения температуры или реагирует на них в недостаточной степени. Из-за этого заслонки клапанов открываются меньше, чем необходимо. Это приводит к перегреву. При поломке термоэлемента возможно и другое нехарактерное «поведение» термостата. Например, заслонки могут открыться раньше времени, что приведет к медленному прогреву мотора.

https://youtube.com/watch?v=qjDQcM2YwW4

Еще одна распространенная неисправность – протечка термостата. Как правило, она возникает из-за разрушения прокладок между элементами корпуса прибора. А оно, в свою очередь, чаще всего происходит по причине попадания масла в охлаждающую жидкость (оно попросту растворяет прокладки).

Часто неисправности возникают из-за механических повреждений клапанов. Обычно они связаны с большой нагрузкой из-за высокого давления жидкости.

Существующие системы

Термостаты в автомобилях одноклапанные и двухклапанные. При этом часто их конструкция имеет несколько дополнений, которые могут разниться даже в транспорте одной линейки от одного производителя. Давайте разберемся:

  • Сдвоенные термостаты. Как правило, используются в системах с большим давлений. При среднем температурном напоре открываться будет только один термостат, а при высоком — сразу два;
  • Оснащенные дополнительные боковыми клапанами. Их назначение — уменьшать перепады температур охлаждающей жидкости, которые в более простых системах достаточно высоки;
  • Устанавливаемые в алюминиевый корпус, или же в корпус из пластика;
  • Оснащенные специальной направляющей юбкой, которая препятствует перекосу нижнего клапана;
  • С дополнительным электронным подогревом, а также датчиком температуры. Их устанавливают для уменьшения нагрева двигателя, который возможен при слишком высокой нагрузке.

Сильфонные, или же жидкостные, термостаты встречаются редко. Причина проста: изготовление возможно при использовании достаточно сложной технологии герметизации медного цилиндра. Более простые термостаты с твердым наполнителем, имеющие металлические и графические присадки, столь же надежные.

Виды и типы

Термостаты можно разделить в зависимости от диапазона рабочих температур:

  • Устройства, работающие при высоких температурных показателях от +300 до 1200 °С.
  • Термостаты среднего уровня: от -60 до 500 °С.
  • С самым низким диапазоном температур (криостаты): менее -60 °С. Они работают вместе с дополнительными источниками холода.

Также термостаты классифицируются в зависимости от стабильности и точности срабатывания. Их характеризирует отклонение от заданной температуры:

  • 5 – 10 °С – наихудший показатель термостата.
  • 1 — 2 °С – для воздушного термостата это хороший показатель, но для жидкостного – посредственный.
  • 0,1 °С – отлично для воздушного, средне – для жидкостного.
  • 0,01 °С – не достижимо для воздушного, хорошо для жидкостного термостата специальной конструкции.
  • 0,001 °С – такой показатель может быть достигнут только в метрологических жидкостных термостатах.

Основные признаки неисправности термостата

Иногда термостатное устройство не работает качественно.

Основные признаки того, что терморегулятор вышел из строя:

  • Если устройство охлаждает больше нужной температуры (в холодильнике начинает морозить);
  • Устройство перегревается (двигатель в автомобиле начинает кипеть);
  • Нижний патрубок очень быстро нагревается (при исправной работе он греется долго);
  • При работе двигателя, отображаемая температура резко снижается, а потом при выключении обратно поднимается;
  • Нижний патрубок не нагревается и остаётся холодным. Такое происходит, если устройство долго находится в закрытом состоянии, что приводит к заклиниванию конструкции

Диагностика поломки, как проверить не снимая

Существует несколько способов проверки неисправности терморегулятора устройства. Этот способ отличается тем, что позволяет обнаружить поломку, не разбирая устройство на части. Чтобы определить, работает ли термостат исправно, нужно запустить двигатель автомобиля на минут пять-десять. За это время шланг, идущий из радиатора в термостат, должен остаться холодным, если он нагрелся за такое короткое время — в конструкции есть неполадки.

Теперь вы знаете, что такое термостат, для чего служит термостат, какие функции он выполняет. Устройства используют во многих сферах в жизни: для автоматического поддержания температуры воды в душе, для нагревания духовки или обогревателя до заданной температуры. После прочтения статьи вы знаете, что делать, чтобы обнаружить поломку терморегулятора, не разбирая устройство. В зависимости от того, зачем нужен в устройстве термостат, выбирают разные виды.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
