Как проверить диодный мост генератора на Вазе. Несколько способов проверки

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

• переменный ток периодически меняет направление движения в цепи;
• диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
• чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

• 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
• отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

• этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
• при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
• на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

• нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
• если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

• форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
• эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
• мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

• переменный ток периодически меняет направление движения в цепи;
• диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
• чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

• 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
• отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

• этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
• при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
• на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

• нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
• если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

• форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
• эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
• мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.

Способы диагностики

Есть два основных метода, которые позволят определить неисправность диодного моста генератора. Подбирать нужно исходя из того, что есть под рукой. Первый вариант предполагает наличие мультиметра, причем подойдет вариант самого начального уровня, который стоит недорого. Второй – это обычная лампочка на 12 В с тремя длинными проводами, чтобы можно было присоединить их к нужным контактам.

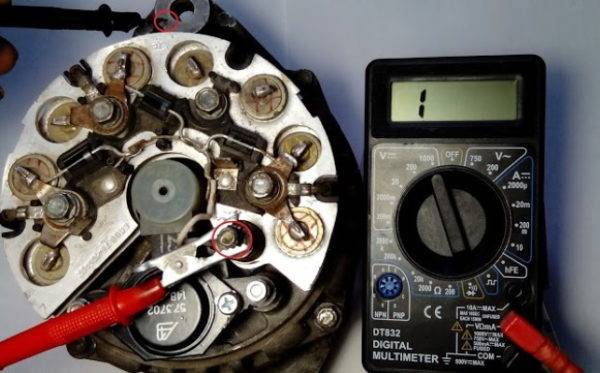

Диагностика при помощи мультиметра

Разберем вариант без снятия диодного моста, так как он требует меньше времени. Проверку несложно провести и на установленном узле, если знать основные особенности. Процесс прост, предварительно нужно обеспечить доступ к контактам генератора. После этого провести следующие проверки:

1. При проверке на замыкание положительный контакт мультиметра прижать к выводу 30, а отрицательный к корпусу. Если с диодным мостом все в порядке, показатели сопротивления будут стремиться к бесконечности. Любые другие показания указывают на проблему.
2. Чтобы узнать, не пробиты ли положительные диоды, следует приставить плюсовой вывод к 30 контакту на генераторе, а отрицательный к болту крепления диодного моста. Если все в порядке, сопротивление будет стремиться к бесконечности.
3. Чтобы протестировать работоспособность отрицательных диодов, нужно плюсовой щуп прижать к болту, которым закреплен диодный мост, а минусовой приставить к корпусу. Показания должны стремиться к бесконечности.
4. Для проверки дополнительных диодов положительный контакт мультиметра следует прижать к 61 выводу на генераторе, а отрицательный – к крепежному болту диодного моста. Как и во всех случаях выше, сопротивление должно стремиться к бесконечности.

Не забудьте предварительно перевести прибор в режим омметра.

Используя простые рекомендации, можно буквально за несколько минут проверить и узнать, сгорел диодный мост или причина кроется в другом узле. Использовать можно не только мультиметр, но и любой другой прибор, если в нем есть режим омметра.

Проверка моста при помощи лампочки

Этот вариант особенно хорошо подойдет в дороге, ведь для него нужна только лампочка на 12 вольт и три длинных провода с оголенными концами. Или можно использовать готовую контрольную лампу, они продаются в автомагазинах. В этом случае действовать так:

1. Для выявления замыкания плюс нужно прижать к 30 выводу на генераторе, а минус замкнуть на корпус. Если лампочка горит – нужно менять диодный мост, а если нет, то все в порядке.
2. Чтобы протестировать положительные диоды, нужно подать плюс от аккумулятора через лампочку к 30 контакту генератора. Минус от АКБ подсоединить к болту крепления моста, если лампа горит – пробит один или несколько положительных диодов.
3. От аккумулятора через лампочку плюс дается на болт крепления диодного моста, а минус идет к корпусу (тоже от батареи). Если лампа горит – неисправны отрицательные диоды.
4. Если соединить 61 вывод генератора с плюсовой клеммой АКБ через лампочку, а минусовой подать на болт крепления диодного моста, можно проверить дополнительные диоды. Если они неисправны, лампа загорится.

Этот вариант, благодаря своей простоте, позволяет быстро провести диагностику. При этом он не потребует много времени и позволит определить проблему в течение нескольких минут. Но лучше проводить работу с помощником, чтобы придерживать провода.

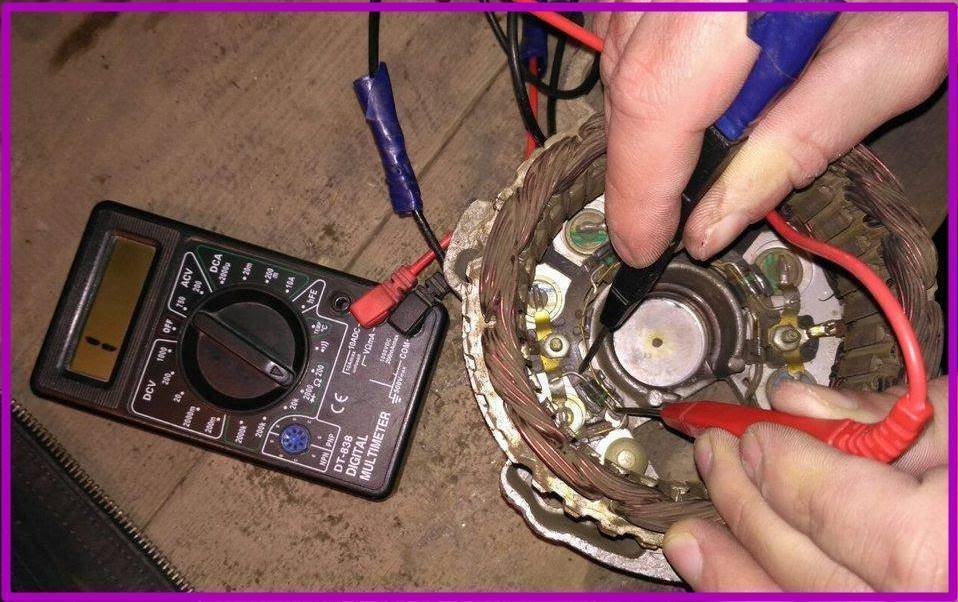

Проверка состояния

Проверка диодного моста выполняется достаточно просто даже самостоятельно. Ехать на станцию технического обслуживания нет никакой потребности.

Все, что вам необходимо, это наличие мультиметра.

Плюсовой щуп мультиметра подключаем к диодной шине.
Аналогично соединяем минусовой щуп с минусовым выводом диодного моста.
Теперь смотрим на показания прибора. Если все хорошо с выпрямителем, тогда на вашем мультиметре вы увидите показания, близкие к бесконечности. Если таковых не появляется, тогда с устройством возникли проблемы, придется его менять.
Но это не все

Теперь щупы следует поменять местами, то есть минус соединить с плюсом, а плюс с минусом.
Вновь обращаем внимание на наш мультиметр. Что вы там видите? Если отображается несколько сотен Ом, единиц измерения сопротивления, тогда узел работает нормально, он исправен.
Для проверки дополнительного диода, если таковой имеется, повторите те же действия, описанные выше в нашей инструкции.

Замена

Если проверки показали, что с диодным мостом что-то не так, не остается ничего другого кроме как заменить устройство. Сложного в этом ничего нет. Особенно, если вам уже приходилось разбирать генератор или по крайней мере извлекать его.

Действуйте по предлагаемому алгоритму, опирайтесь дополнительно на видео инструкции. Это поможет справиться с задачей.

1. Отключите аккумуляторную батарею. Для этого достаточно снять с нее минусовую клемму.
2. Отсоедините розовый провод, который отвечает за включение генератора. Чтобы сделать это, потребуется открутить крепежную гайку с плюсового болта.
3. Ослабьте немного натяжение верхней и нижней гайки, отвинтите натяжные болты, снимите ремень. Его можно пока отложить в сторонку.
4. Поверните ваш генератор на 90 градусов, после чего вы сможете демонтировать нижний крепежный болт.
5. Внимательно осмотрите корпус вашего генератора. Может потребоваться очистить корпус выпрямителя. При наличии загрязнений на нем и на соединениях, не лишним будет выполнить зачистку. Это позволит новому устройству функционировать более качественно и эффективно.
6. Постарайтесь максимально аккуратно, но в то же время тщательно зачистить внутренние части кольца.
7. Снимите старый диодный мост, после чего выполните процедуру обратной сборки.
8. Запустите двигатель, проверьте работоспособность нового выпрямителя.

Демонтированный элемент

Обратная сборка выполняется в строгой последовательности, учитывая при этом индивидуальные конструктивные особенности нового выпрямителя генератора.

Опираясь на предоставленные материалы и инструкцию по замене, вы должны без особых проблем справиться с поставленной задачей. Но при возникновении проблем обязательно обращайтесь к специалистам.

 Загрузка …

Какие функции выполняет диодный мост Ваз 2110

При включении генератора в работу, он производит постоянный ток. Но чтобы питать всех потребителей в автомобиле и подзаряжать аккумуляторную батарею, требуется переменный ток с четко определенной частотой.

Диодные мосты могут иметь различную конструкцию. Однако автомобили преимущественно комплектуются трехфазными выпрямителями. Это обусловлено важными достоинствами, которыми они обладают. А именно:

1. На выходе создается наиболее пульсирующее напряжение;
2. Трехфазные устройства отлично подходят для полумостов и диодных мостов;
3. Их конструкция позволяет дополнительно использовать конденсатор — фильтр для тока.

Схема диодного моста Ваз 2110

Проверка генераторов на стенде своими руками

Станок для испытаний и снятия характеристик генератора можно собрать своими руками, если имеется в наличии электродвигатель, вольтметр, амперметр и проволочный реостат.  Дополнительно потребуется механический часовой тахометр ТЧ10-Р и автотрансформатор для изменения оборотов электродвигателя.

Метод проверки генератора на стенде позволяет определить его параметры и установить соответствие его характеристик номинальным.

Стенд с электрическим двигателем соединяется через гибкий вал с проверяемым генератором. Частота вращения ротора регулируется оборотами электродвигателя.

Включив двигатель стенда, устанавливаем напряжение на выходе генератора 13 Вольт реостатом 5, а обороты ротора до 5000. В этом режиме вращаем ротор от 10 до 15 минут и фиксируем силу тока. У разных типов генераторов сила тока имеет собственную характеристику, указанную в паспорте, например, у Г-222 сила тока должна быть не менее 45 Ампер.

Если измеренная величина тока отдачи меньше, указанной в паспорте, то необходимо разобрать и проверить, согласно существующим методическим указаниям обмотки статора, ротора и диодного моста.

Следующим этапом проверяется напряжение на выходе при той же частоте вращения ротора, но ток отдачи реостатом устанавливается в пределах 15 А. Напряжение на выходе должно составлять 14 В с допуском в отрицательную и положительную сторону в 1,5 В.

Если не соблюдается указанный предел напряжения, как с нагрузкой, так и без нее, то регулятор необходимо заменить исправным. После замены регулятора необходимо повторить процедуру проверки и в случае не соблюдения предела 14 В, следует разобрать генератор и проверить исправность обмоток статора, ротора и диодного моста.

Схема соединений для проверки генератора на стенде: 1 — генератор; 2 — контрольная лампа, мощностью 3,0 Вт; 3 — вольтметр; 4 — амперметр; 5 — реостат; 6 — выключатель; 7 — аккумуляторная батарея

Диагностика генератора автомобиля своими руками

Возникают ситуации, когда транспортировка автомобиля в автосервис затруднительна и как вынужденная мера проверка производится в домашних условиях.

Схема проверки автомобильного генератора своими руками, следующая:

1. визуально осмотреть целостность ремня генератора или его натяжение – в случае обрыва ремня произвести ремонт, касающийся замены его (или принять меры к его натяжению);
2. завести двигатель и мультиметром проверить на клеммах аккумулятора напряжение – должно быть 13,5 -14,7 В;
3. если мультиметр показывает напряжение ниже 12 В, то необходимо проверить напряжение на клемме +D (обмотка возбуждения) генератора;
4. в случае отсутствия напряжения на обмотке возбуждения – проверяется плавкий предохранитель цепи подачи напряжения на обмотку возбуждения;
5. в случае исправности цепи, подающей напряжение на обмотку возбуждения, проводится диагностика, не снимая с автомобиля по описанным выше методам лампочкой или мультиметром.

Проверка генератора дрелью

Задача сводится к определению исправности при воздействии на его вал оборотов дрели. Контрольная лампа, вместо тестера или мультиметра позволяет визуально наблюдать выходное напряжение генератора.

На схеме: Л1 – имитация контрольной лампы заряда АКБ. Она должна погаснуть при вращении с помощью дрели вала ротора генератора. Л2 – контрольная лампа выходного напряжения, которая дублируется тестером для определения ее точной величины.

Метод проверки дрелью позволяет без наличия специального стенда проверить исправность в гаражных условиях.

Особенности проверки в зависимости от вида диода

При производстве современных радиоэлектронных приборов применяется несколько видов диодов:

обычные или защитные;

светодиоды;

диоды Шоттки;

стабилитроны;

тиристоры и симисторы;

инфракрасные;

фотодиоды.

Защитные диоды можно встретить в большинстве современных бытовых приборах. Они распространены и являются простейшими элементами схем электрочайников, вентиляторов, блендеров и других облегчающих жизнь устройств.

Область применения светодиодов – всем известные лампы. Они делятся на приборы как бытового и уличного освещения. Диоды Шоттки используются при сборке блоков питания компьютеров, а основной задачей стабилитронов является защита приборов от скачков напряжения, проще говоря, его стабилизация.

Такие диоды, как тиристоры обеспечивают плавный пуск двигателя. Они активно применяются в области автомобилестроения. Симисторы могут пропускать ток в 2-ух разных направлениях.

Читать также: Измельчитель картона своими руками

Инфракрасные встраиваются в ПДУ и оптические контрольно-измерительные приборы. Фотодиоды преобразуют свет, попавший на чувствительную плату, в электросигнал. Они также используются при организации систем уличного освещения.

С помощью мультиметра чаще всего измеряют характеристики светодиодов, обычных полупроводников и диодов Шоттки. Проверка всех этих видов проводится тестером в соответствии с одним и тем же принципом.

Основными причинами неисправности таких полупроводников являются:

1. Превышение максимально допустимого уровня электрического тока.
2. Некачественные детали или заводской брак.
3. Высокое обратное напряжение.
4. Нарушение инструкции по эксплуатации прибора.

Диагностика выполняет с помощью специального, предназначенного для этого прибора – мультиметра.

С какими неисправностями генератора может столкнуться автовладелец?

• Изнашивается или повреждается шкив;
• Изнашиваются токосъемные щетки;
• Изнашивается коллектор;
• Повреждается регулятор напряжения;
• Изнашивается или повреждается подшипник;
• Повреждается выпрямитель (диодный мост);
• Повреждаются проводка цепи заряда.

Список наиболее часто встречаемых неисправностей аккумуляторной батареи:

• Возникновение короткого зажигания электродов или пластин;
• Механически или химически повреждаются аккумуляторные пластины;
• Нарушается геометрия аккумуляторных банок – появление трещин на корпусе вследствие получения механических повреждения, либо неверной установки.
• Выводные аккумуляторные клеммы окисляются.

Данные неисправности возникают вследствие грубых нарушений правил эксплуатации, а также производственных дефектов и истечения срока эксплуатации. Количество неисправностей генераторной установке гораздо больше, поскольку конструктивное устройство генератора сложнее, чем аккумуляторной батареи. Для того, что бы при возникновении какой-либо неисправности электрического оборудования, в сервисе не обманули, каждый автовладелец должен знать об основных причинах неисправности генератора, и возможный способ ее устранения.

Для предотвращения нежданных поломок необходимо осуществлять межквартальный осмотр электросистем автомобиля.

Существует два типа генераторов: переменного и постоянного тока. В современном легковом транспортном средстве функционирует генератор, работающий по типу переменного тока, в который встраивается выпрямитель. Последствия того, что сгорел диодный мост, могут быть плачевные. Он преобразует переменный ток в постоянный, который необходим для работы электропотребителей авто. Поверхность крышки и корпуса генераторной установки являются местом расположения диодного моста.

Величина рабочего тока зависит от напряжения, которое требуется для работы всех электрических потребителей автомобиля. Значение рабочего напряжения обычно находится в диапазоне от 13,8 до 14,7 В . Работа генераторной установки напрямую зависит от частоты вращения коленчатого вала, поскольку приводным элементом является ремень. Сглаживанием и регулируем тока на выходе из генератора занимается реле-регулятор. Он стабилизирует и предотвращает скачки и провалы рабочего напряжения. В современных генераторах установлены встроенные интегральные регуляторы напряжения, в народе получившие название «Таблетки».

Как проводится проверка

Чтобы проверить полупроводник с помощью тестера необходимо убедиться, что на мультиметре присутствует режим проверки диодов. После этого алгоритм работ будет следующий:

• красный щуп вставляется в гнездо с обозначением «VΩmA»;
• черный – в разъем «COM»;
• выбирается режим для измерения сопротивления;
• конец красного щупа подключается к аноду, а черного к катоду;
• снимаются показания изменения прямого сопротивления.

После всех проведенных операций можно сделать вывод о работоспособности полупроводника.

Проверка диодного моста

В ряде ситуаций необходима проверка состояния диодного моста. Он представляет собой систему из 4-ех диодов, соединенных таким образом, при котором переменное напряжение, подающееся на две спаянных составляющих, преобразуется в постоянное.

Алгоритм измерения очень схож с классическим способом, позволяющим проверить диод. Однако имеются и свои нюансы, заключающиеся в наличии 4-ех вариантов подключения в зависимости от номера вывода. Обычно прозванивают следующие комбинации:

Анализ результатов

Получив результат проверки можно сделать вывод об исправности полупроводника. Признаками работоспособности диодов являются:

1. Совпадение величины прямого напряжения, высвечиваемой на дисплее при подключении элемента к тестеру, с показателями для данного типа диодов.
2. Нулевое значение, выдаваемое мультиметром при подсоединении обратным способом.

При соблюдении данных параметров можно судить о рабочем состоянии диода и наличие поломки в другом месте. Если же один из показателей не удовлетворяет требованиям, полупроводник считается нерабочим и подлежит замене.

Провести проверку диодов на исправность с помощью тестера не так уж сложно и самостоятельно. Большой ассортимент мультиметров, представленных на рынке, позволит подобрать вполне бюджетную модель, которая позволит дать оценку работоспособности диода в схеме любого бытового электроприбора.

Как проверить диод мультиметром, не выпаивая его

Проверка диода Шоттки осуществляется без выпаивания его из схемы, так как этот тип полупроводников размещается в корпусе в сдвоенном виде с общим катодом. Так что измерение в этом случае можно произвести «на месте».

Читать также: Как соединить алюминиевые трубки между собой

Те же трудности могут возникнуть при проверке светодиода. В ряде случаев требуется произвести оценку полупроводника, не выпаивая его. Стандартные щупы мультиметра для этого не подходят, поэтому придется изготовить специальное устройство, позволяющее добраться до электродов в схеме.

Вся работа будет включать в себя следующие операции:

1. На каждую сторону небольшого фольгированного фрагмента текстолита необходимо нанести небольшой припой, на котором будут фиксироваться провода.
2. Выпрямить скрепки или небольшие куски стальной проволоки, которые после будут припаяны к текстолитовой прокладке. Зафиксировать всю конструкцию изолентой.
3. Приготовить мультиметр с режимом тестирования транзисторов.
4. Сконструированный переходник подключить к тестеру.
5. Поднести щупы к ножкам полупроводника, находящегося в схеме.
6. Провести проверку.

Методы диагностики

Как показывает практика, диодные мосты периодически выходят из строя на любых транспортных средствах, вне зависимости от марки и модели

Также не принципиально важно, используете вы диодные мосты от Valeo, Bosch или любого другого производителя

Читать также: Лобзик для вырезания по дереву

Чаще всего в ДМ перегорает один или сразу несколько диодов. Что же касается причин, то тут можно выделить:

• попадание пыли;
• негативное воздействие грязи;
• контакт диодов с маслом;
• накапливание влаги в генераторе;
• ошибка полярности при прикуривании;
• неправильное подключение АКБ;
• перегрузка в электросети;
• ошибки в монтаже электрооборудования;
• заводской брак и пр.

Если задаться целью, то проверку моста можно провести в обычных гаражных условиях. Для подобных задач пользуются лампочкой или мультиметром.

Прежде чем приступить к работе, снимите защитный кожух с ДМ, а также не забудьте отключить выводы на регуляторе. Помните, что на всех мостах положительные, то есть плюсовые диоды оснащаются красными проводами, а минусовые черными. Не перепутайте.

Теперь более подробно про каждый из методов.

Мультиметр

Если для проверки моста вы решили воспользоваться мультиметром, вам потребуется выполнить несколько последовательных процедур.

Весь процесс выглядит следующим образом:

• мост демонтируется с генератора (иначе никак);
• каждый из диодов потребуется проверить отдельно;
• на измерительном устройстве выбирается режим пищалки;
• такая настройка позволит при замыкании щупа услышать сигнал;
• при отсутствии этого режима выбирайте положение 1кОм;
• щупы подводятся к краям диода;
• делается измерение;
• щупы меняются местами.

Теперь что касается результатов измерения. С диодом все отлично, если при одном положении вы видите на экране знак бесконечности, на при втором выдает значение в диапазоне от 500 до 700 Ом.

Если прибор показывает сопротивление более низкого значения, либо в двух положениях имеется знак бесконечности, вы нашли неисправный диод.

Лампочка

Теперь посмотрим, как проводится процедура с помощью обычной лампочки. Это неплохая альтернатива для тех случаев, когда мультиметра нет.

Для работы подойдет самая обычная лампа на 12 В.

• Корпус ДМ подключается к минусу вашей АКБ;
• пластина обязана плотно прилегать к автомобильному генератору;
• один конец лампы подключается к минусу генератора;
• второй на плюсовую клемму 30 через АКБ;
• если лампа горит, то один или сразу несколько диодов вышли из строя;
• проверьте отрицательные диоды;
• минус лампы идет на корпус автогенератора;
• плюс к болту крепления моста;
• если лампа горит или начинает мигать, проблема с отрицательными диодами;
• далее проводится проверка положительных диодов;
• плюс идет на клемму 30, а минус также на крепежный болт;
• когда лампа горит, делаем вывод, что проблема с этой группой диодов;
• также требуется протестировать дополнительные мостовые диоды;
• минус остается на своем месте, а плюс переходит на клемму 61;
• если лампа горит, снова диагностирована проблема.

Для решения выявленной проблемы потребуется выпаять проблемный диод. На его место устанавливается новый.

Никто не запрещает вам просто купить полностью новый ДМ, и установить его на место старого, то тут вопрос уже в более солидной сумме денег.

Суммарно на проверку и ремонт моста уйдет не более 2-3 часов у мастера без особого опыта. Если же вы бывалый автомеханик, тогда вы точно не потратите больше часа своего времени на подобные мероприятия.

А у вас был опыт ремонта или просто проверки диодных мостов на своем автомобиле? Если да, напишите об этом, расскажите, с какими сложностями столкнулись или какие хитрости знаете.

У меня все

Спасибо вам за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите много новых, полезных и интересных материалов!. (1 оценок, среднее: 5,00 из 5)

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Генератор представляет собой миниатюрную электрическую станцию, которая обеспечивает питанием многие узлы автомобиля: зажигание, охлаждение, электропроводку. Потому его поломка обязательно повлечет за собой иные неисправности. Чтобы предотвратить проблемы, нужно время от времени обращаться к диагностике и ремонту этой детали.

Любому автомобилисту будет полезно знать, как проверить работу генератора на автомобиле, но для начала нужно разобраться в возможных признаках поломки.
