Как проверить генератор на работоспособность

Содержание

Проверка ротора

Что касается проверки ротора, то здесь нет ничего сложного. Необходимо взять мультиметр и в режиме измерения сопротивления прозвонить обмотку возбуждения, которая располагается на роторе. Для этого просто присоединяют измерительный щуп к контактному кольцу. Сопротивление должно быть в районе 2.3 – 5.1 Ом. Отличные значения будут говорить о том, что ротор неисправен и требуется обращаться в сервис для диагностики:

1) Если мультиметр вообще не показывает сопротивление, значит, имеется обрыв обмотки;

2) Если цифры ниже стандартных, то имеется межвитковое замыкание;

3) Если цифры выше стандартных, то имеется плохой контакт или не пропаяны обмотки.

Помимо этого необходимо замерить потребляемый ток. Для того просто подают на контактное кольцо 12 вольт, подсоединяют амперметр к цепи. На выходе должны получить значения в области 3 – 4.5 Ампер. Если ток будет завышен, то требуется произвести замену элемента.

Для проверки сопротивления изоляции необходимо подать высокое переменное напряжение, подключить один контакт к контактному кольцу и второй к металлическому корпусу ротора. Если будет отсутствовать замыкание, то лампа не загорится. В противном случае требуется проверить состояние обмотки, при необходимости заменить.

Как проверить генератор на работоспособность

Как проверить генератор своими руками

Диагностировать можно и самому. Для этого необходимо придерживаться инструкции.

Как проверить генератор на работоспособность

Особенности диагностики:

  • Проверять электронную часть мультиметром.
  • Во время проверки состояния вентилей напряжение должно быть не больше 12 Вольт.
  • В случае замены проводки генератора, менять следует на провода такого же сечения.
  • Для самостоятельной диагностики генератора, генератор должен стоять на своем месте, собранным, ремень установлен.

Что нельзя делать при диагностике генератора:

  1. Проверять, работает генератор или нет нельзя на искру, то есть методом короткого замыкания.
  2. Соединять между собой разные клеммы. Нельзя также подключать клемму 30 или В+ к «массе».
  3. Диагностировать генератор надо после подключения потребителя энергии. Особенно этого следует придерживаться, когда аккумулятор отсоединен.

Способ №1 проверки генератора

Этот способ простой. Надо завести двигатель, включить ближний свет фар. С аккумулятора отсоединить клемму — минус. Если при этом двигатель не троит, то есть работает стабильно, фары горят равномерно, без скачков, то значит генератор вырабатывает ток.

Если фары начинают мигать, двигатель подтраивает, то генератор работает с перебоями.

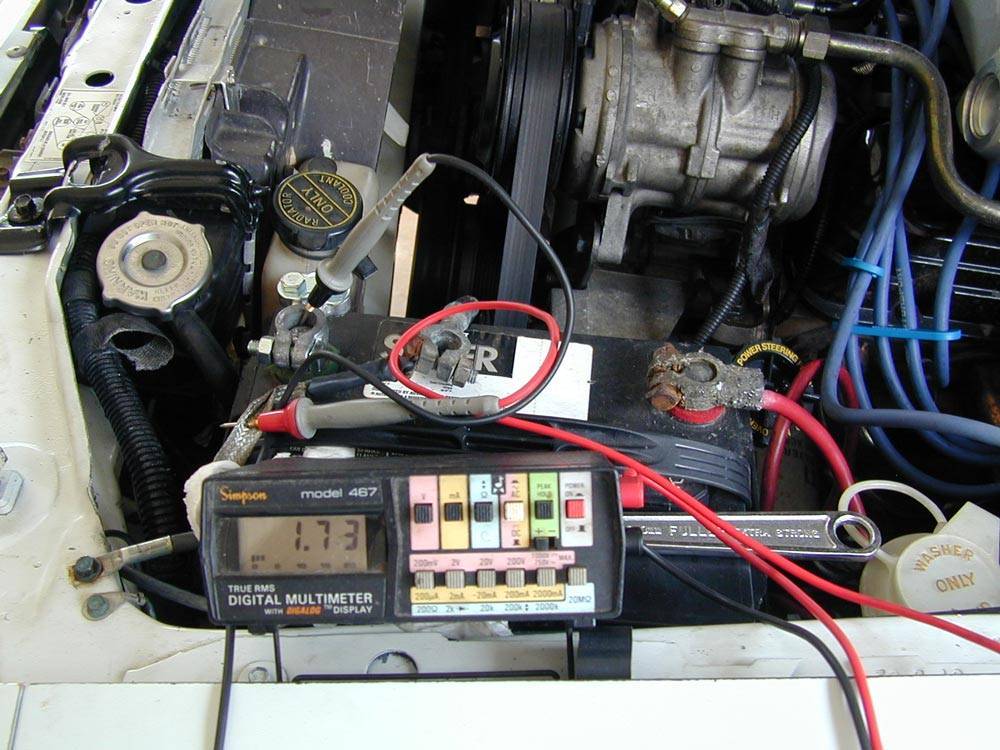

Способ №2. Проверка генератора мультиметром

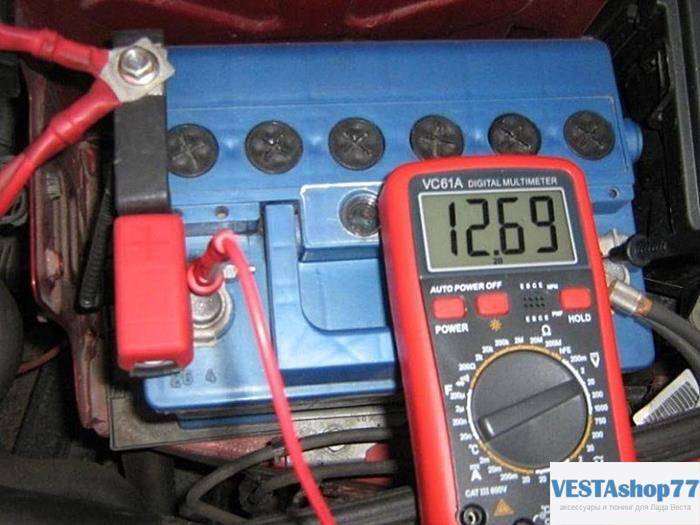

Без нагрузки напряжение рабочего аккумулятора должно быть в пределах 12,5-12,7 Вольт. Во время запуска ДВС на АКБ идет нагрузка, поэтому в этот момент нормальным напряжением считается то, которое находится в пределах 13,8-14,8 В. После того, как АКБ получил максимальную нагрузку, напряжение должно снизиться до 13,8 В. Если напряжение не снизилось или снизилось значительно ниже, чем 13.8, то необходимо проверять генератор.

Как проверить реле генератора

Для этого потребуется мультиметр в положении напряжения или Вольтметр. Проверять реле нужно только на прогретом двигателе. Если авто стояло, мотор холодный, надо завести, включить ближний свет фар и дать поработать 15 минут.

Замерять надо между клеммами «Масса» и клемма «30». Рабочее реле должно выдавать напряжение в пределах 13.5-14.6 Вольт. Если показывает меньше 13В, то необходима срочная замена.

Как проверить диодный мост генератора

Для его проверки, диодный мост нужно снять. И потребуется аккумулятор. Переключаем мультиметр в положении измерения сопротивления Ом.

Подсоединяем массу и зажим В+ на АКБ. Прибор должен показывать не более 0.5 мА (мили Ампер). Если сопротивление показывается выше, значит вышли из строя диоды.

Как проверить ток отдачи

Смысл проверки — замерить, сколько тока потребляют включенные приборы. Проверяется только при подключенном ДВС.

  • Заводим мотор.
  • Увеличиваем обороты двигателя до максимума.
  • Устанавливаем зонд на провод, идущий к зажиму 30 или В+.
  • Включаем поочереди все электроприборы и записываем показатели мультиметра.
  • Сложить записанные числа.
  • Теперь надо включить все приборы и сравнить, равняется ли показания прибора с суммой измеренных по отдельности включенных приборов.
  • Норма — это когда мультиметр показывает на 5 Амперов меньше, чем сумма измеренных значений. Но, если разница токов большая, значит есть неполадки.

КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ И ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Преобразование энергии из одного вида в другой выполняется по принципу магнитного поля. Конструкция узла состоит из двух основных рабочих элементов – ротора и статора.

Статор – представляет собою полое кольцо, состоящее из отдельных стальных частей, каждая из которых изолирована от обмотки. Внутри пазов статора размещена обмотка, выполненная из достаточно толстой медной проволоки. Статор является неподвижным элементом конструкции генератора.

Ротор – подвижный элемент конструкции. Он обладает монолитным стальным сердечником, на краях которого размещены стальные наконечники, собранные из тонкого листового металла. На наконечниках находятся катушки возбуждения, к которым подведено внешнее питание.

Ротор и статор спрятаны в металлическом корпусе, в котором также размещены подшипники, на них происходит вращение ротора, регулятор напряжения, диодный мост, крыльчатка и шкив. Шкив является приводом устройства, он выполнен в виде паза, на котором закрепляется ремень. С помощью ремня на генератор передается механическая энергия, вырабатываемая двигателем четырнадцатой.

Корпус устройства – сборный, состоит из передней и задней части, которые соединяются друг с другом посредством болтов. Также болтами на внутренней поверхности корпуса неподвижно зафиксирован статор. Электрогенератор обладает двумя подшипниками – передним и задним: задний подшипник размещен на валу ротора, передний – запрессован в корпус устройства. Отдельная замена переднего подшипника, в случае его поломки, невозможна, нужно будет менять соответствующую часть корпуса целиком.

Устройство генератора.

Причины недозаряда аккумулятора

Автомобильный аккумулятор является накопителем электроэнергии: во время работы двигателя он заряжается от генератора, а затем отдает свою энергию стартеру для запуска ДВС. Если аккумуляторная батарея не заряжается в полную меру, она не может обеспечить нормальную прокрутку стартеру, из-за этого возникают проблемы:

  • мотор не заводится или запускается с большим трудом;
  • при включении фар или других потребителей тускнеет свет на панели приборов;
  • машину приходится заводить различными непопулярными методами – с толкача, с буксира, с помощью прикуривания другим аккумулятором.

Когда идет недозарядка, контрольная лампа на панели приборов горит в половину накала, основные причины такого явления здесь следующие:

  • имеются повреждения в диодном мосте – пробит один из диодов;
  • неисправно реле-регулятор (РР);
  • изношены генераторные щетки, или они неплотно прилегают к кольцу на конце якоря (нет надежного контакта).
Популярные статьи  Трансмиссионное масло: можно ли смешивать продукты разных производителей

Регулятор напряжения (реле) чаще других деталей оказывается причиной данной неисправности, это одна из самых уязвимых деталей в электрической части машины. Чтобы проверить или заменить реле-регулятор, часто приходится снимать генератор целиком в сборе, но есть немало моделей авто, где снятие и замену РР можно выполнить на месте, без демонтажа генераторного узла.

Техника безопасности

Во время диагностики элементов не стоит забывать, что генератор является источником образования электрической энергии. Потому все его элементы могут вызвать поражение током при несоблюдении правил безопасности. Теперь вы знаете, как проверить генератор

Но нужно обратить внимание на следующие моменты:

Ни в коем случае нельзя проверять работоспособность элементов путем короткого замыкания.
Не следует соединять клемму «30», также обозначаемую как «В+» с 67-й или «D+». Также недопустимо подключать ее к «массе».
Не допускайте работу генератора при выключенном аккумуляторе

Это может быстро вывести его из строя.
В случае если необходима замена проводки в системе генератора, нужно обращать внимание на сечение и длину приобретаемых элементов. Эти два параметра должны быть максимально близки к тем, которые были у «родных» проводов.
Как проверить генератор? Прежде обязательно убедитесь в надежности и исправности всех соединений и нормальном натяжении ремня

Сделать это нетрудно. При нажатии большим пальцем на его середину ремень генератора должен продавливаться не более чем на 1-1,5 сантиметра. В противном случае его необходимо ослабить либо затянуть (в зависимости от ситуации).

Как проверить генератор на работоспособность

Видео. Быстрая проверка

Довольно часто бывает, что неисправности возникают в автомобиле на прогретом двигателе. Это может быть связано как с линейным расширением металла от температуры (замыкание обмоток), так и со свойствами полупроводников (неисправности диодов выпрямителя). В данном случае можно рекомендовать работу генератора проверять непосредственно на автомобиле. Вопрос о том, как проверить генератор после нагрева, решается путем прогрева строительным феном до возможной температуры эксплуатации.

Ремонт автомобильного генератора в домашних условиях требует большой квалификации и, в большинстве случаев нецелесообразен. Гораздо проще заменить его полностью. Исключение составляют автомобильный реле-регулятор и диодный мост.

голоса

Рейтинг статьи

Причины недозаряда аккумулятора

Автомобильный аккумулятор является накопителем электроэнергии: во время работы двигателя он заряжается от генератора, а затем отдает свою энергию стартеру для запуска ДВС. Если аккумуляторная батарея не заряжается в полную меру, она не может обеспечить нормальную прокрутку стартеру, из-за этого возникают проблемы:

  • мотор не заводится или запускается с большим трудом;
  • при включении фар или других потребителей тускнеет свет на панели приборов;
  • машину приходится заводить различными непопулярными методами – с толкача, с буксира, с помощью прикуривания другим аккумулятором.

Когда идет недозарядка, контрольная лампа на панели приборов горит в половину накала, основные причины такого явления здесь следующие:

  • имеются повреждения в диодном мосте – пробит один из диодов;
  • неисправно реле-регулятор (РР);
  • изношены генераторные щетки, или они неплотно прилегают к кольцу на конце якоря (нет надежного контакта).

Регулятор напряжения (реле) чаще других деталей оказывается причиной данной неисправности, это одна из самых уязвимых деталей в электрической части машины. Чтобы проверить или заменить реле-регулятор, часто приходится снимать генератор целиком в сборе, но есть немало моделей авто, где снятие и замену РР можно выполнить на месте, без демонтажа генераторного узла.

Проверка зарядки со снятой клеммой

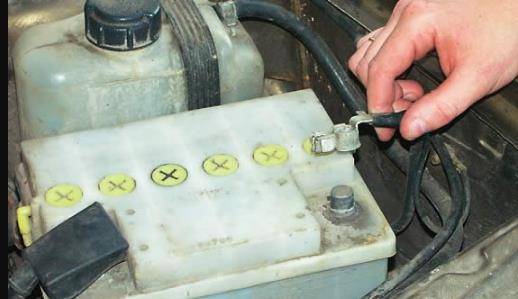

Снятие клеммы аккумулятора во время работы двигателя – старый испытанный метод проверки работоспособности генератора, этот способ применялся еще на советских автомобилях. Выполняем проверку так:

  • запускаем мотор;
  • отсоединяем минусовую клемму, отводим ее в сторону;
  • если двигатель выключается, значит, зарядки нет, необходимо разбираться с генератором;
  • не устанавливая клеммы, добавляем обороты, ДВС не должен заглохнуть.

Как проверить генератор на работоспособность

Еще следует обратить внимание на такой момент – при установке минусового провода на место во время работы движка холостые обороты не должны заметно меняться. Значительное снижение оборотов говорит о том, что аккумулятор достаточно сильно разряжен, и на это следует обратить внимание

Разряженная или неисправная аккумуляторная батарея может подвести в дороге, с таким аккумулятором лучше не ездить.

Важный момент – снимать клемму на работающем движке нужно очень аккуратно, провод не должен касаться токоведущих частей машины (кузова, корпуса двигателя и прочее). На многих современных автомобилях отсоединять клемму во время работы ДВС вообще не рекомендуется, при недостаточной уверенности в результатах испытания такой метод лучше не применять.

Стоит заметить, что еще существует способ проверки контрольной лампочкой, но этот метод рассматривать не будем – лампа только свидетельствует о наличии или отсутствии зарядки, с помощью ее невозможно определить значение напряжения в сети, его зависимость от нагрузки.

Более детальная и точная проверка работы генератора в автомобиле

Еще один способ проверки, который можно испытывать только на отечественных автомобилях и иномарках до 1998 года, поможет вам понять, работает ли генератор. Заведите двигатель и дайте ему прогреться до нормального режима работы. Затем снимите минусовую клемму с аккумулятора. Если двигатель заглохнет, значит, генератор неисправен.

Такой способ проверки позволяет легко получить данные о работе генератора. Правда, ответ будет достаточно простым — либо устройство работает, либо не работает. То есть, если вы и выясните отсутствие работоспособности генератора, то придется ехать на СТО для определения конкретной причины поломки. В новых авто так делать нельзя, ведь могут случиться несколько серьезных проблем:

  • генератор может просто выйти из строя, если отправленный им на аккумулятор заряд не дойдет до места назначения;
  • также может поломаться регулятор напряжения, замена которого обойдется вам в достаточно большую сумму;
  • компьютер просто может блокировать систему, двигатель будет глохнуть при отключенной клемме, но не покажет поломку генератора;
  • действия электронной системы управления двигателем при таких обстоятельствах могут быть вообще непредсказуемыми;
  • после такого завершения работы силового агрегата его может быть непросто снова запустить.

Как проверить генератор на работоспособность

Так что от подобного способа проверки лучше отказаться, если в вашем распоряжении автомобиль нового поколения. Даже новые отечественные авто не будут вам благодарны за такой способ тестирования работы генератора. Но есть еще несколько вариантов проверки данного устройства. Можно использовать вольтметр или мельтиметр для измерения напряжения на выходе генератора.

Для этого нужно обзавестись устройством измерения напряжения, а также открыть инструкцию по эксплуатации автомобиля на странице с описанием работы генератора. Там указаны числовые данные напряжения и контакты, которые необходимо замерять с помощью вольтметра. Этот способ проверки является самым достоверным, но достаточно сложным в исполнении, ведь измерять нужно работающий генератор.

Как проверить регулятор напряжения

Регулятор проверяется в случае недозаряда или перезаряда аккумулятора. Замер напряжения производится на оборотах оно должно находится в пределах 14,4 – 15В.

Популярные статьи  Робот и замена сцепления: коробка DSG

Кроме этого можно проверить сопротивление конденсатора регулятора (в момент подсоединения щупов тестера оно должно уменьшаться до стремления к бесконечности).

На снятом регуляторе напряжения генератора осматривают состояние щеток и производят проверку исправности при помощи лампочки 12В и постоянного напряжения. То есть к щёткам нужно подключить лампочку, а на плюсовую клемму и массу регулятора подать 12В (лампочка должна гореть, а при увеличении напряжения свыше 15В погаснуть).

Как проверить подшипники генератора?

По-хорошему, для проверки подшипников, необходимо снять ремень генератора. Только так можно полностью проверить люфты и шум подшипников.

Есть дедовский метод прослушивания подшипников.

Вам понадобится металлической пруток достаточной длинны.

На запущенном двигателе упираем пруток в генератор, а второй конец подносим к уху (ВНИМАНИЕ нельзя засовывать пруток в ухо, вы и так все отчетливо услышите). Делается это вот  так:

Делается это вот  так:

Основные проверки без демонтажа генератора

Описываемые далее процедуры проводятся при прогретом двигателе, который работает на холостых оборотах 10 – 15 минут. Первичная проверка основана на том, что напряжение, снимаемое с генератора, превышает напряжение аккумуляторной батареи (необходимое условие ее подзарядки). Для этого выключают двигатель и мультиметром, который переключен в режим работы с постоянным напряжением (предел 20 В или в нему) замеряют напряжение на клеммах батареи. Затем заводят двигатель, выполняют второе измерение и сравнивают результаты. Если изменений нет,  генератор неисправен.

Вторая группа тестов направлена на проверку реле-регулятора, для чего мультиметром продолжают контролировать выходное напряжение генератора. Его показания при работающем двигателе составляют 14 В. При увеличении частоты вращения вала напряжение возрастает, но не более чем на 0,5 – 0,7 В. При нарушении этого условия проводятся более подробные проверки, процесс которых описан здесь.
Для проверки генерируемого тока обороты двигателя увеличиваются до средних. К мультиметру подключаются токовые клещи, прибор переводится в режим измерения постоянного тока, рабочим органом клещей охватывается провод с выхода генератора.

Далее последовательно включают потребители электроэнергии (фары, отопитель салона и т.д.), записывают показания прибора. Затем использованные ранее потребители включают одновременно и показания мультиметра сравнивают с суммой записанных значений. Разница не должна превышать 5А, в противном случае генератор считается неисправным.Диодный мост проверяют мультиметром или методом прозвонки лампочкой на отсутствие пробоя диодов и обрыв в токопроводящих цепях. Диагностику диодного моста проводят на двигателе или после демонтажа генератора.

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

  1. Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой, то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
  2. Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Крайне нежелательно допускать работу генератора при отключенных потребителях, особенно аккумуляторе. Это может привести к неисправности реле-регулятора.

Выяснив, что неисправность есть, следует демонтировать и проверить снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Список деталей генератора и применимые к ним способы проверки Визуальная проверка Проверка мультиметром Проверка лампочкой
Щетки
Контактные кольца
Диодный мост
Регулятор напряжения
Статор
Ротор

Первым делом стоит убедиться, что ремень генератора хорошо натянут, а подшипники не разбиты. Посторонние шумы и сильно горячий генератор говорят об износе подшипников.

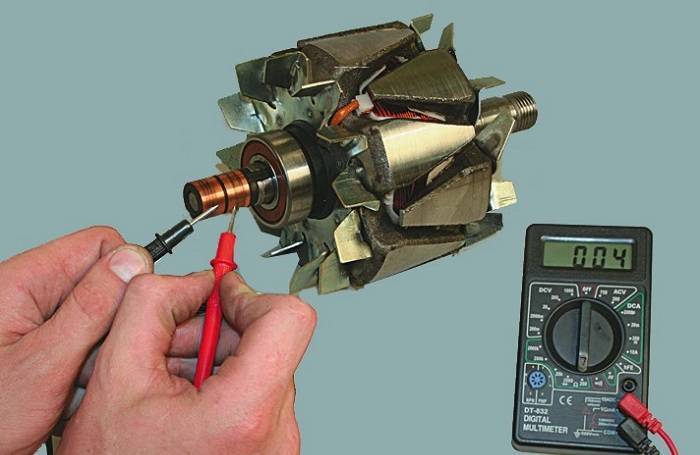

Как проверить ротор генератора мультиметром

Неисправный ротор автомобильного генератора прежде всего вызывает исчезновение зарядного тока и разрядку аккумулятора. На это указывает лампочка разрядки батареи, расположенная на щитке приборов. Положение стрелки вольтметра находится возле красной зоны или в самой зоне. В связи с этим возникает необходимость проверить якорь генератора мультиметром.

При проверке напряжения мультиметром при работающем двигателе, его показатели на выводах батареи будут меньше, чем необходимые 13,6 вольт. С целью получения более точных результатов, рекомендуется заранее проверить зарядку аккумулятора от генератора мультиметром.

Основными неисправностями ротора считаются короткое замыкание обмоток и разрыв выводов между обмоткой возбуждения и контактными кольцами. Для проверки не обязательно снимать генератор с двигателя и вынимать из него ротор. Достаточно снять реле-регулятор напряжения и через образовавшееся окно выполнить все необходимые действия.

Для того чтобы проверить наличие замыкания на массу обмоток возбуждения ротора, нужно установить мультиметр в режим омметра и прижать поочередно плюсовой щуп к контактным кольцам. Минусовой щуп прижимается к массе – корпусу генератора. Если показатель сопротивления стремится к бесконечности, значит ротор исправен и замыкание на массу отсутствует. После этого следует проверить обмотку генератора мультиметром на обрыв. Мультиметр также выставляется в режим омметра, плюсовой щуп прикладывается к одному контактному кольцу, а минусовой – к другому. Показатель сопротивления от 5 до 10 Ом свидетельствует об исправности обмотки возбуждения. В большинстве случаев неисправный ротор подлежит замене.

Однако не все элементы могут быть проверены путем тестирования. Например, проверить щетки генератора мультиметром не представляется возможным. Данная процедура предполагает визуальную диагностику, после того как будет произведено снятие щеточного аппарата. При необходимости может быть снят и регулятор напряжения. Как правило у щеток наблюдается равномерный износ. В нормальном состоянии длина щеток – 8-10 мм. Если же этот показатель менее 4,5 мм, то щетки подлежат обязательной замене. Одновременно вычищается угольная пыль, образовавшаяся в результате трения щеток о роторные кольца.

При выполнении диагностики генератора, неисправность ротора допускается в последнюю очередь. Прежде всего проверяются другие элементы, которые с большей вероятностью могут стать причиной нарушений работы устройства. Низкое напряжение, горящая лампочка на панели приборов и другие симптомы могут случиться в случае выхода из строя диодного моста или реле-регулятора. Сначала проверяются они, а уже потом и сам ротор.

Популярные статьи  Новый виток эволюции ДВС: супер двигатель без коленвала

Функции и расположение реле зарядки ВАЗ 2107

В ранних моделях применялся внешний регулятор напряжения ВАЗ 2107, который устанавливался на левой арке в подкапотном пространстве. В более новых моделях реле стали устанавливать вместе со щеточным механизмом генератора. Независимо от места расположения и конструкции (выпускаются реле на печатных платах или в виде единого полупроводникового модуля), функции устройств одинаковы — регулировка напряжения на выходе генератора автомобиля.

Для поддержания правильного режима зарядки аккумулятора и нормального функционирования приборов бортовой сети авто напряжение на выходе генератора должно быть в пределах 13.6-14.6 вольт (лучше ближе к 14). Реле регулятора меняет напряжение в цепи возбуждения генератора в зависимости от напряжения на выходе, чтобы при любой нагрузке и оборотах он выдавал оптимальное напряжение. В случае неисправности реле зарядки ВАЗ 2107 напряжение сети может быть ниже или выше нормы. В первом случае аккумулятор будет разряжаться, во втором — закипит и может выйти из строя.

Как проверить ротор генератора мультиметром

Неисправный ротор автомобильного генератора прежде всего вызывает исчезновение зарядного тока и разрядку аккумулятора. На это указывает лампочка разрядки батареи, расположенная на щитке приборов. Положение стрелки вольтметра находится возле красной зоны или в самой зоне. В связи с этим возникает необходимость проверить якорь генератора мультиметром.

При проверке напряжения мультиметром при работающем двигателе, его показатели на выводах батареи будут меньше, чем необходимые 13,6 вольт. С целью получения более точных результатов, рекомендуется заранее проверить зарядку аккумулятора от генератора мультиметром.

Как проверить генератор на работоспособность

Основными неисправностями ротора считаются короткое замыкание обмоток и разрыв выводов между обмоткой возбуждения и контактными кольцами. Для проверки не обязательно снимать генератор с двигателя и вынимать из него ротор. Достаточно снять реле-регулятор напряжения и через образовавшееся окно выполнить все необходимые действия.

Для того чтобы проверить наличие замыкания на массу обмоток возбуждения ротора, нужно установить мультиметр в режим и прижать поочередно плюсовой щуп к контактным кольцам. Минусовой щуп прижимается к массе — корпусу генератора. Если показатель сопротивления стремится к бесконечности, значит ротор исправен и замыкание на массу отсутствует. После этого следует проверить обмотку генератора мультиметром на обрыв. Мультиметр также выставляется в режим омметра, плюсовой щуп прикладывается к одному контактному кольцу, а минусовой — к другому. Показатель сопротивления от 5 до 10 Ом свидетельствует об исправности обмотки возбуждения. В большинстве случаев неисправный ротор подлежит замене.

Как проверить генератор на работоспособность

Однако не все элементы могут быть проверены путем тестирования. Например, проверить щетки генератора мультиметром не представляется возможным. Данная процедура предполагает визуальную диагностику, после того как будет произведено снятие щеточного аппарата. При необходимости может быть снят и регулятор напряжения. Как правило у щеток наблюдается равномерный износ. В нормальном состоянии длина щеток — 8-10 мм. Если же этот показатель менее 4,5 мм, то щетки подлежат обязательной замене. Одновременно вычищается угольная пыль, образовавшаяся в результате трения щеток о роторные кольца.

При выполнении диагностики генератора, неисправность ротора допускается в последнюю очередь. Прежде всего проверяются другие элементы, которые с большей вероятностью могут стать причиной нарушений работы устройства. Низкое напряжение, горящая лампочка на панели приборов и другие симптомы могут случиться в случае выхода из строя диодного моста или реле-регулятора. Сначала проверяются они, а уже потом и сам ротор.

ЗАМЕНА ВЫПРЯМИТЕЛЯ ВАЗ 2114 СВОИМИ РУКАМИ

Замена диодного моста четырнадцатой предусматривает демонтаж вышедшего из строя устройства, для чего вам потребуется набор ключей, отвертка и пассатижи

Снять диодный мост с генератора ВАЗ 2114 можно следующим образом:

  1. Убираем минусовую клемму с аккумулятора, снимаем контакты, замкнутые на корпусе генератора;
  2. Демонтируем все идущие к генератору провода;
  3. Убираем защиту с плюсовых контактов генератора и отвинчиваем гайку, которыми они крепятся к его корпусу;
  4. Отсоединяем три пружинки, которые фиксируют защиту на корпусе генератора;
  5. Снимаем защиту;
  6. Откручиванием фиксаторы регулятора напряжения, демонтируем его вместе со щеточками;
  7. Ключом на 8 откручиваем болты фиксирующие корпус выпрямителя;
  8. Убираем обмотку и снимаем с устройства конденсатор;
  9. Вынимаем выпрямитель.

Подключение диодного моста выполняется по тому же алгоритму в обратной последовательности. На то чтобы поменять выпрямитель в среднем уходит полтора-два часа.

Основная информация

Генераторы используются для получения электрической энергии. Они трансформируют другую энергию, при помощи которой получается электрический ток, появляющийся в проводнике за счет электродвижущей силы (ЭДС). Это сила заставляет направлено перемещаться заряженные частицы, которые называются электронами. Электрон имеет отрицательный заряд. При помещении проводника в электромагнитное поле и совершении им движений образуется разность потенциалов.

Это условие можно рассматривать и с обратной стороны: при воздействии движущегося равномерно или равноускоренно в проводнике начинает генерироваться ток. Это явление называется электромагнитной индукцией, получившее широкое применение при изготовлении различных видов устройств и электрических машин. На этом принципе сделаны трансформаторы, электродвигатели и генераторы тока.

Устройство электрогенератора

Генераторы любого типа одинаковы по конструктивному исполнению, но есть и некоторые различия. Устройство состоит из таких основных частей:

  1. Корпус.
  2. Неподвижная часть или статор.
  3. Подвижная часть или ротор (иногда ротор называют еще и якорем).
  4. Коробка соединительных проводов.

Корпус является главной частью любого генератора, так как в нем осуществляется крепление основных узлов и механизмов. В нем происходит установка подшипников, продлевающих срок службы электрогенератора (далее ЭГ) и смягчающих удары при вращении ротора. Корпус устройства изготавливается из прочного сплава. Кроме того, он служит для защиты от механических повреждений, попадания пыли, влаги и отрицательного влияния внешних факторов.

Ротор приводит в движение сторонняя сила, при его вращении образуется разность потенциалов. Напряжение (U) или разность потенциалов поступает через кольца в коробку соединительных проводов. С коробки отводится для дальнейшего преобразования в более качественное напряжение.

Принцип работы

Принцип действия основывается на законе электромагнитной индукции. При вращении в однородном магнитном поле происходит образование U на роторе. Работа ЭГ состоит из следующих моментов:

  1. При условии, что ротор является магнитом, который образует электромагнитное поле с заданным магнитным потоком Ф, это поле воздействует на обмотки статора, и в нем начинает генерироваться ток.
  2. Со статора, представляющего катушки, снимается U и передается в распределительную коробку для дальнейшего преобразования. Хотя в некоторых моделях нет необходимости делать его.
