Принцип работы и устройство гипоидной передачи

Можно ли смешивать трансмиссионные жидкости?

Чтобы разобраться в этом вопросе, надо понимать, что даже масла, имеющие схожие эксплуатационные свойства и выпускаемые одним производителем, могут иметь различный химический состав. Так, например, в общем случае, такие материалы могут быть изготовлены на минеральной или полусинтетической основе. Состав используемых присадок еще более разнообразен. При смешивании масел разных марок эти компоненты могут взаимодействовать между собой и вступать в химические реакции. Продукты этих реакций изменяют, порой кардинально, первоначальные свойства исходных масел.

Чаще всего соединение различных масел приводит к повышенному вспениванию продукта, что значительно ухудшает параметры смазывания и приводит к повышенному нагреву узлов трансмиссии.

Таким образом, от смешивания масел различных групп лучше воздержаться. В исключительных случаях можно доливать масло той же классификационной группы.

Характеристики гипоидного масла

Благодаря присадкам происходит смягчение процесса переключения передач.

Гипоидное масло имеет определенные характеристики.

В маслах для гипоидных механизмов должно находиться порядка 3-4 % серы, что, с одной стороны, предотвращает схватывание металлов при значительных нагрузках, а с другой, способствует быстрому окислению этого же металла. Чтобы как-то уравнять эти процессы, широко используют присадки.

Так, специальная добавка MOLYVAN L значительно повышает защитные свойства смеси в условиях сильных контактных нагрузок. Поэтому в смазках для коробок передач (включая гипоидные) и моторных смазках она применяется в качестве противоизносной присадки. Ее концентрация в трансмиссионной смазке может достигать 5%. Подобная категория нефтепродуктов для коробок передач и рулевого управления вполне работоспособна при температуре до -30º.

Значительным стимулом для развития масел, используемых в трансмиссионных механизмах, стало все большее распространение гипоидных ведущих мостов современных легковых автомобилей. Для грузового транспорта таким толчком послужило распространение червячных главных передач, которые стали популярны в грузовых автомобилях большой грузоподъемности и в междугородных автобусах. Обе новинки требуют использования специального вида масла именно для таких механизмов.

С середины прошлого века за границей начали развивать направление универсальных смазок, способных работать в любом автотранспорте. За основу были приняты стандарты Англии и США для гипоидных масел с повышенным содержанием хлора, фосфора и серы. Немецкие производители смазок основной акцент сделали на стендовых испытаниях продукта с целью получения максимально износостойких смазок, не способствующих коррозии. В последнее время автомобилестроители все реже используют ведущие гипоидные мосты, которым необходима универсальная смазка типа GL-6. Не имея спроса, этот тип постепенно уходит с рынка.

Созданы новые модификации масел для высокоскоростных гипоидных передач разных типов.

Создана комплексная серо- и фосфорсодержащая присадка ВИР-1 специально для использования в трансмиссионных маслах разных типов. Стендовые испытания показали пригодность этой присадки для смазок, работающих в условиях повышенных нагрузок и скоростей, в том числе и в гипоидных передачах.

Транспортные средства, имеющие гипоидные передачи, в основном используют всесезонную смазку, разработанную для условий умеренного климата. Масла гипоидные предотвращают абразивный износ поверхностей благодаря использованию смазки с классом вязкости не менее SAE 90. По своим характеристикам гипоидные смазки не слишком отличаются от обыкновенных трансмиссионных, исключение составляет только их вязкость.

Условия эксплуатации гипоидного масла достаточно сильно отличаются от условий работы масел в двигателе.

В коробке передач основному износу подвергается зубчатая сцепка конической, червячной и гипоидной передач. На узком участке контакта зубьев шестеренок развивается довольно значительная температура. Масляная пленка, покрывающая зубья шестеренок, одновременно подвергается воздействию крайне высокого давления, больших скоростей и температур. Для работы в подобных условиях масло обязано максимально сохранять поверхность деталей от износа и не допускать схватывания поверхностей зубьев шестерен. Подобная «холодная сварка» может привести к катастрофическим последствиям.

В промышленном автотранспорте трансмиссия служит для передачи мощности от двигателя к колесам или другому двигателю. Отличие только в передаваемой мощности. Агрегаты подразделяются на:

  • механические;
  • гидравлические.

Конструкция механической коробки передач вполне традиционная и мало чем отличается от привычных механизмов. В машинах повышенной проходимости предусмотрено несколько ведущих мостов, использующих различные агрегаты для отбора мощности. Для всех этих узлов предназначено гипоидное масло.

Гипоидная передача редуктора

По сути дела, с помощью редуктора в автомобиле происходят все изменения передаваемого от двигателя к колесам усилия. Та же самая КПП – это редуктор, в котором благодаря соединению различных пар шестеренок, имеющих разное количество зубьев, величина усилия изменяется по-разному. Другим элементом, где происходит изменение момента по направлению и величине, необходимо считать гипоидную главную передачу (ГП).

Просто в порядке напоминания – ГП предназначена для смены направления распространения крутящего момента (с осевого на перпендикулярное) на автомобиле, а также изменения его величины. Она может быть выполнена на шестернях любого типа, но в современных машинах обычно используется гипоидная передача, которая входит в состав редуктора заднего моста .Принцип работы и устройство гипоидной передачи
Почему для него применяется именно такая передача? Это обусловлено присущими ей особенностями, среди которых необходимо отметить:

  1. меньшие габариты при тех же характеристиках по отношению к другим типам шестеренок, которые могут использоваться в конструкции такого редуктора;
  2. уменьшенная нагрузка, прикладываемая к одному зубу, что обеспечивает надежную работу шестерен, а также позволяет им передавать большую нагрузку и служить при этом более длительное время;
  3. меньший уровень шума благодаря тому, что одновременно несколько зубьев находятся в зацеплении;
  4. возможность понижения центра масс автомобиля из-за того, что ГП выполняется со смещением.

Однако стоит отметить и недостатки, которые возможны у редуктора, в котором используется гипоидная передача. К ним стоит отнести повышенную вероятность заедания, возникающую из-за скольжения вдоль линии контакта. Для уменьшения этого, при изготовлении, гипоидные шестерни проходят специальную обработку. Водителям во избежание подобных неприятностей стоит применять только специальные сорта масла — трансмиссионные .

Использование в ГП гипоидных шестерней, в современном легковом автомобиле, стало общепринятой практикой. Отказ от шестерней любого другого типа, при построении подобного узла, обусловлен теми преимуществами, которые обеспечивает применение подобных шестерней.

Немногие автомобилисты знают, что такое гипоидное масло и для чего оно вообще предназначено? Этот смазочный материал предназначен преимущественно для трансмиссионных узлов, но также его применяют в механизмах рулевого управления.

При производстве этих смазок компании добавляют в базовый нефтепродукт многие присадки, обеспечивающие хорошие противозадирные свойства. Подобные трансмиссионные жидкости относятся к категории GL-5 и подходят для трансмиссий многих современных транспортных средств, в мостах которых находятся гипоидные шестерни. Этот смазочный продукт активно применяется для смазывания редукторов и карданов, и не только в автомобилях, но даже в вертолетах.

Обслуживание коробки передач, устранение проблем

Ниже приведены ссылки на статьи, с помощью которых вы можете ознакомиться с нужно информацией.

  • Какое масло лить в КПП? Виды масел, вязкость, срок службы масла.
  • Как снять/заменить КПП? Пошаговая инструкция снятия коробки передач.
  • Дребезжит рычаг КПП, что делать? Избавляемся от дребезга ручки КПП на 2,5-4 т. оборотах.
  • Как заменить малсо в КПП? Пошаговая инструкция по замене масла в коробке.
  • Как проверить уровень масло? О том, где находится щуп на коробке, как проверить уровень.
  • Как заменить датчик заднего хода (дзх)? Не горят фонари заднего хода – вероятнее всего вышел из строя датчик. Подробная инструкция замены датчика.
  • Не включается задняя передача. Что делать? Причины возникновения данной проблемы, и что с этим можно поделать.
  • Хрустит вторая передача. Причины возникновения данной проблемы, и что с этим можно поделать.
Популярные статьи  Литиевая смазка: характеристики и применение на автомобиле

Надеемся, вы нашли ответы на свои вопросы.

Конические и цилиндро-конические редукторы

Конические и цилиндро-конические редукторы передают момент между пересекающимися или скрещивающимися валами. В редукторах применяются шестерни в виде конуса с прямыми или косыми зубами. Конические редукторы имеют большую плавность зацепления, что позволяет им выдерживать большие нагрузки. Редукторы могут быть одно-, двух- и трехступенчатыми. Большое распространение получили цилиндро-конические редукторы, где общее передаточное отношение может достигать 315. Быстроходный и тихоходный валы редуктора могут располагаться горизонтально и вертикально. По типу кинематической схемы конические и цилиндро-конические редукторы могут быть развернутые или соосные.

На рисунке ниже представлены кинематические схемы конических редукторов:

Принцип работы и устройство гипоидной передачи

А) Реверсивный конический редуктор. Смена направления вращения достигается установкой зубчатого колеса с противоположенной стороны конической шестерни.

Б) Реверсивный конический редуктор. Конические шестерни вращаются в разных направлениях. Подключение тихоходного вала к одной из конических шестеренок происходит за счет кулачковой муфты.

В) Двухступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Г) Двухступенчатый коническо-цилиндрический редуктор. Входной и выходные валы перекрещиваются и лежат в разных плоскостях.

Д) Трехступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Е) Трехступенчатый коническо-цилиндрический редуктор. Промежуточная и тихоходная цилиндрическая передача собраны по соосной схеме.

Конические редукторы широко используются в изделиях, где требуются передать высокий момент под прямым углом. В отличие от червячных редукторов, конические редукторы не имеют быстро изнашиваемого бронзового колеса, что позволяет работать им в тяжелых условиях длительное время. Также важным отличием является обратимость, возможность передавать вращение от тихоходного вала к быстроходному валу. Обратимость позволяет разгрузить редукторный механизм в отличие от червячного редуктора, что позволяет использовать конический редуктор в установках с высокой инерцией.

Устройство и работа двойных главных передач КамАЗ-5320

Двойная главная передача среднего ведущего моста автомобиля КамАЗ-5320 (рис.2) выполнена с проходным валом для привода главной передачи заднего моста. Ведущая коническая шестерня 20 установлена в горловине картера главной передачи на двух роликовых конических подшипниках 24, 2в, между внутренними обоймами которых имеются распорная втулка и регулировочные шайбы 25. Шлифованный конец ступицы этой шестерни соединен с конической шестерней межосевого дифференциала, а внутри ступицы проходит вал 21 привода, одним концом соединенный с конической шестерней межосевого дифференциала, а другим при помощи карданной передачи с ведущим валом главной передачи заднего моста.

Промежуточный вал опирается одним концом на два конических роликовых подшипника 7, между внутренними обоймами которых имеются регулировочные шайбы 4, а другим на роликовый подшипник, установленный в расточке перегородки картера главной передачи. Конические роликовые подшипники 7 фиксируют промежуточный вал от смещения в осевом направлении. Заодно с промежуточным валом выполнена ведущая цилиндрическая шестерня 3 с косыми зубьями. Ведомая коническая шестерня 1 напрессована на конец промежуточного ведомую цилиндрическую шестерню 16. Крутящий момент от корпуса межколесного дифференциала, к которому прикреплена ведомая цилиндрическая шестерня 16 главной передачи, передается на крестовину 15, а от нее через сателлиты на шестерни полуосей. Сателлиты, действуя с одинаковой силой на правую и левую шестерни полуосей, создают на них равные крутящие моменты.

При этом благодаря незначительному внутреннему трению равенство моментов практически сохраняется как при неподвижных сателлитах, так и при их вращении.

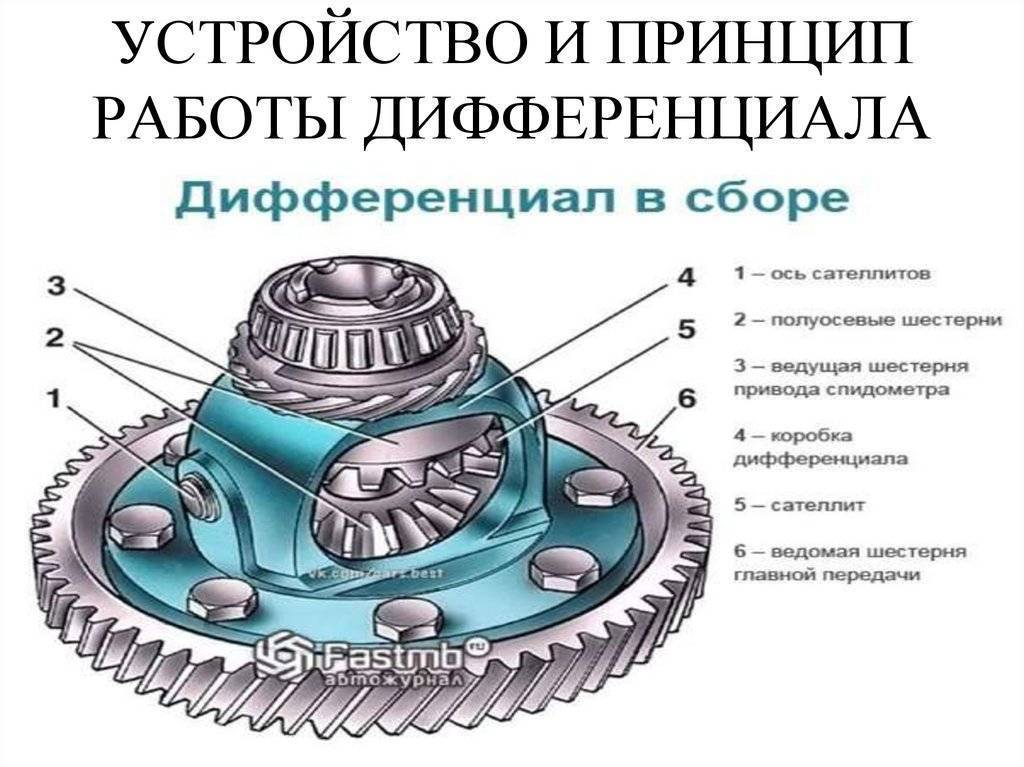

Поворачиваясь на шипах крестовины, сателлиты обеспечивают возможность вращения правой и левой полуосей, а следовательно, и колес с разными частотами.

Общее устройство главной передачи заднего ведущего моста (рис.3) аналогично рассмотренному выше. Отличия объясняются главным образом тем, что задний ведущий мост не проходной и получает крутящий момент от межосевого дифференциала, установленного на среднем ведущем мосту.

В главной передаче заднего моста ведущая коническая шестерня 21 отличается от аналогичной шестерни среднего моста тем, что ее ступица короче и имеет внутренние шлицы для соединения с ведущим валом 22 главной передачи заднего моста. Опорные конические роликовые подшипники 18 и 20 взаимозаменяемы с соответствующими подшипниками среднего ведущего моста. Ведущий вал главной передачи заднего моста задним концом опирается на один роликовый подшипник, установленный в расточке картера. Для циркуляции смазки около подшипника в горловине картера имеется канал. С торца подшипник закрыт крышкой. Остальные детали главной передачи среднего и заднего ведущих мостов аналогичны по устройству.

2.3. Устройства и работа двойных главных передач ведущих мостов автомобиля КамАЗ-5320

Картер главной передачи 3 (рис.4) крепится к балке моста болтами. Плоскость разъема уплотняется паронитовой прокладкой толщиной 0,8 мм. В полости картера устанавливаются пара цилиндрических с косыми зубьями шестерен. Ведущая коническая шестерня 13 установлена на шлицах ведущего проходного вала 15 (для среднего моста). Этот вал опирается на два конических роликовых подшипника 12 и 18, которые закрыты крышками, имеющими регулировочные прокладки 11 и 16. Выходные концы вала уплотняются самоподжимными сальниками, защищенными грязеотражательными кольцами. На концах проходного вала (для среднего моста) устанавливаются фланцы карданных шарниров 10, 17. Фланец 17 привода к заднему мосту меньше по размерам, чем фланец 10, на который подводится крутящий момент от межосевого дифференциала раздаточной коробки.

Промежуточный вал 9 главной передачи установлен на цилиндрическом роликовом 2 и двух конических роликовых подшипниках 6, смонтированных в стакане 5. Под фланец стакана и крышку подшипников поставлены регулировочные прокладки 7 и 8. Ведущая цилиндрическая шестерня 4 выполнена заодно с промежуточным валом, а ведомая коническая шестерня 1 напрессована на конец этого вала и дополнительно закреплена на нем шпонкой. Ведомая цилиндрическая шестерня 22 соединена с половинами (чашками) корпуса дифференциала, каждая из которых опирается на конический подшипник.

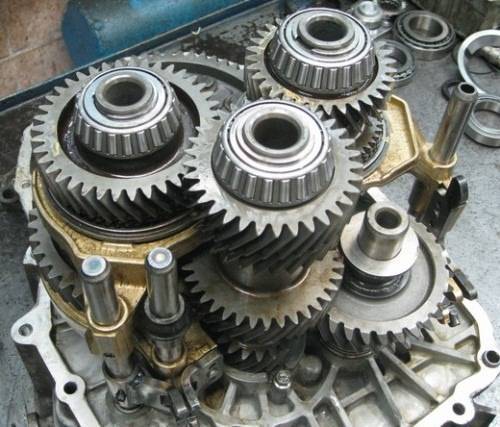

Устройство механической коробки передач

Главная передача. назначение и основные типы

Устройство механической КПП

Конструктивно механическая коробка передач состоит из следующих элементов:

  • ведущий или первичный вал;
  • ведомый или вторичный вал;
  • промежуточный вал (для 3-х вальной МКПП);
  • шестерни первичного и вторичного валов;
  • механизм выбора передач;
  • муфты синхронизаторов (синхронизаторы);
  • картер;
  • главная передача;
  • .

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Схема двухвальной МКПП

Этот тип коробки является наиболее распространенным. через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Популярные статьи  Подогрев заднего стекла в машине:  что делать, если не работает обогрев заднего стекла

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают . Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих . Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

  1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
  2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
  3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
  4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
  5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Трехвальная КПП: устройство  и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню – таким образом, валы находятся в постоянном зацеплении.

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Каким параметрам должно удовлетворять гипоидное масло

Однозначно сказать, каким критериям обязано соответствовать гипоидное трансмиссионное масло, нельзя. Хорошая смазочная жидкость – это та, который подходит под рабочие условия конкретного узла или агрегата. Критерии подбора масла определяются автопроизводителем индивидуально, так как все марки и даже модели авто отличаются между собой.

Каждому авто свойственны конструктивные особенности, поэтому для них нужна смазка определенного класса. Гипоидная передача одной машины по конструкции и рабочим условиям может заметно отличаться от аналогичного по назначению узла другого автомобиля. Здесь важны множественные факторы, среди которых:

  • крутящий момент;
  • смещение оси;
  • скорость вращения;
  • сила ударной нагрузки и многое другое.

Таким образом, если для определенного узла жидкость GL- 4 будет оптимальной и рекомендованной, то для другой трансмиссии она может вовсе не подойти. Таким образом, при подборе гипоидного масла изучите руководство по эксплуатации автомобиля.

Устройство автомобилей

Как и следует из названия, одинарные (или одноступенчатые) главные передачи состоят из одной пары зубчатых колес (шестерен), которые могут быть цилиндрическими, коническими с прямыми или спиральными зубьями, а также гипоидными. Применение того или иного типа конических зубчатых колес диктуется особенностями компоновки автомобиля, возможностью упрощения конструкции агрегатов, снижения стоимости их изготовления и эксплуатации.

Цилиндрические главные передачи

Цилиндрические главные передачи широко используются в переднеприводных легковых автомобилях с поперечным расположением двигателя, например семейства ВАЗ-2108, -09, -10 и других.При этом обычно главная передача объединяется в одном корпусе (картере) с коробкой перемены передач, что позволяет существенно упростить и удешевить конструкцию трансмиссии.Пример конструктивного выполнения главной передачи автомобиля ВАЗ-2109 приведен на рис.3, где показана четырехступенчатая коробка передач, выполненная заодно с главной передачей.

Зубья цилиндрических зубчатых передач могут выполняться прямыми, косыми или шевронными.Передаточные числа в таких главных передачах могут варьировать в пределах от 3,5 до 4,5 с целью снижения шума и габаритных размеров.

Конические главные передачи

Такой тип главных передач применяется, когда необходимо изменить не только величину, но и направление передаваемого ведущим колесам крутящего момента.Конические главные передачи с прямыми или (чаще) спиральными зубьями наиболее просты по конструкции и технологичны в производстве, поэтому широко применяются на легковых автомобилях с приводом на задние колеса и грузовых автомобилях малой и средней грузоподъемности.

Поскольку оси ведущего и ведомого зубчатых колес в таких передачах лежат в одной плоскости и пересекаются, такие передачи называют соосными коническими передачами.К преимуществам соосных конических передач относится высокий КПД, технологичность производства, относительно невысокие требования к качеству смазочного материала и простота технического обслуживания.Тем не менее, у таких передач есть один существенный недостаток – их применение в конструкции автомобиля не позволяет снизить расположение центра масс и общую компоновку кузова автомобиля, что для многих легковых автомобилей и небольших грузовиков является актуальным вопросом.

Гипоидная главная передача

Гипоидная главная передача применяется на отечественных автомобилях ГАЗ-66-11, ЗИЛ-431410, ЗИЛ-133, марки «Волга» и многих других.Ось ведущего вала и ведущей шестерни в гипоидной передаче расположена ниже оси ведомой шестерни на величину «Е» (рис. 1, б), называемую гипоидным смещением.Такая конструкция главной передачи позволяет ниже расположить карданную передачу заднеприводного автомобиля и, тем самым, сделать ниже компоновку всего автомобиля.При этом улучшается такой важный эксплуатационный показатель автомобиля, как устойчивость к опрокидыванию, а также появляется возможность сделать ниже пол автомобиля, особенно в районе «карданного тоннеля», что повышает комфорт пассажиров заднего сиденья заднеприводного легкового автомобиля.

В гипоидных передачах зубья зубчатых колес имеют спиральную форму, благодаря чему достигается увеличение площади контакта зубьев, бесшумность их работы и прочностные показатели передачи.Однако при такой конструкции конической передачи существенно повышаются силы трения между поверхностями зубьев колес, в зоне контакта появляется эффект поперечного и продольного скольжения зубьев, из-за чего в гипоидных передачах приходится применять дополнительное упрочнение поверхностей зубьев зубчатых колес и специальные смазочные материалы для увеличения срока их службы.Скольжение зубьев приводит к снижению КПД передачи и даже возможности ее заедания (при превышении допустимой нагрузки), а применение относительно дорогостоящих смазок – к удорожанию технического обслуживания, что относится к недостаткам гипоидных передач.

Популярные статьи  Автоматическая коробка передач: плюсы и минусы

Увеличение зоны контакта зубьев позволяет уменьшить размеры ведущего зубчатого колеса, поскольку при работе передачи нагрузка на каждый зуб уменьшается.Кроме того, как указывалось выше, применение гипоидных передач позволяет корректировать компоновку трансмиссии и общую компоновку автомобиля.

Гипоидные передачи и масла

Особенно статья будет полезна тем, у кого VW или AUDI. Почему, читайте обзор и ваша коробка прослужит долго и без коррозии.

Представьте ситуацию, что под одним корпусом гипоидный редуктор и обычная механика. Коробка передач предпочитает GL-4, чтобы обеспечить высокую скорость переключения передач. А вот редуктор просит GL-5. Как это решалось на первых этапах? Ставились две раздельные масляные ванны: одна для главной передачи, другая для блока шестерен. Но в случае пробоя сальника, страдали обе части этой коробки. Из-за чего это происходит?

Принцип работы и устройство гипоидной передачи

Как только пробило сальник (так как противозадирных свойств GL-4 не хватило) GL-5 разрушает блокирующие кольца синхронизаторов. С этими вопросами производители КПП обратились к «маслёнщикам» ГСМ: «А можно ли придумать масло, которое по антизадирным свойствам будет находиться на уровне GL-5 и по коррозионной агрессивности на уровне GL-4?» Так появились дробные и плюсовые классы.

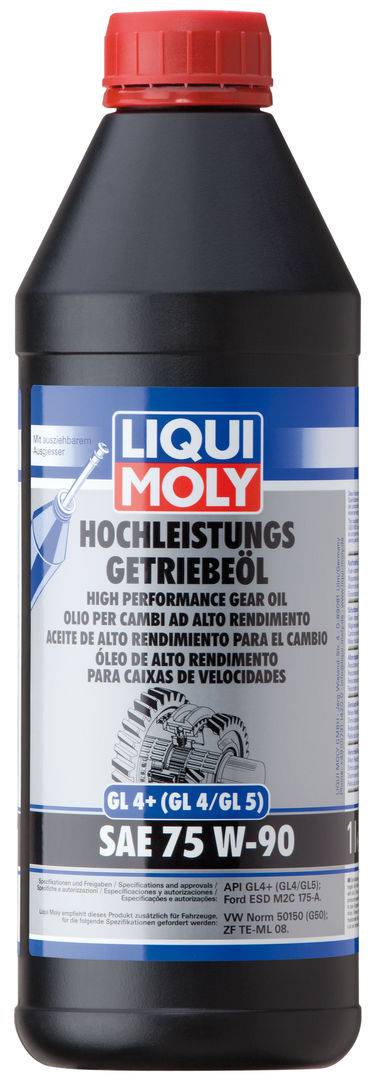

Таким продуктом является, например, 75w90 GL4+ liqui moly

Принцип работы и устройство гипоидной передачи

«Не слышали, что бы в таких КПП были гипоидные передачи. Там должны быть обычные шестерни» — говорят автолюбители.

Обычные шестеренки могут комплектоваться только при поперечном положении двигателя. А как при продольном положении валов можно передать крутящий момент под 90 градусов? Ещё, желательно, так, чтобы дифференциал оказался ниже второго вала коробки передач. Каким образом этого можно добиться, не используя гипоидную передачу?

Приходится разносить валы в пространстве и поворачивать крутящий момент под 90 градусов. Поэтому там, к сожалению, стоит не цилиндр, а гипоидная передача. В основном это Ауди с продольными моторами, Фольксваген B5 Пассат.

Принцип работы и устройство гипоидной передачи

Как раз на этих машинах появились жесткие требования к другим смазочным материалам. Кстати, эти же масла подхватили и поперечные коробки с обычными цилиндрическими шестеренками, потому что повышенные свойства смазки для цилиндрической передачи очень даже хороши. Главная шестерня переживает сильные ударные нагрузки со стороны дороги и колёс, поэтому чем лучше противозадирные свойства у масла, тем лучше. Но не стоит забывать, что синхронизаторы очень капризны.

Например, в старых машинах ВАЗ GL-5 было прописано везде. Возьмём французский авто пром. У них в переднеприводные автомобили идут GL-5 масла, несмотря на то, что там обычные шестерёнки. Но в то же время там снижена вязкость. Это касалось плюсовых, смежных классов. Есть, как классические масла для механических коробок, так и универсальные масла для коробок и ведущих мостов. Отдельно стоят смазки для редукторов ведущих мостов. И самые экзотические — масло для редукторов ведущих мостов с дифференциалами повышенного трения. У последних есть свои нюансы: эти продукты должны удовлетворять GL-5, но одновременно обеспечивать работу фрикционного блока. Здесь своя специфика, свой пакет присадок и своё применение.

Требуемый уход

Любые шестерёнки главной передачи и самоблока нуждаются в смазке и уходе. Несмотря на то, что все элементы ГП и самоблока смотрятся мощными железками, они всё же имеют свой ресурс прочности. Из-за этого советы, касающиеся резких стартов и торможения, грубых включений сцепления и иной нагрузки автомобиля, остаются актуальными и сегодня.

Все трущиеся элементы и зубья шестерёнок требуется регулярно смазывать. Из-за этого в картер наливается специальное масло, уровень которого нужно иногда проверять.

Масло, в котором функционируют шестерёнки, может вытекать сквозь слабые соединения и пришедшие в негодность сальники.

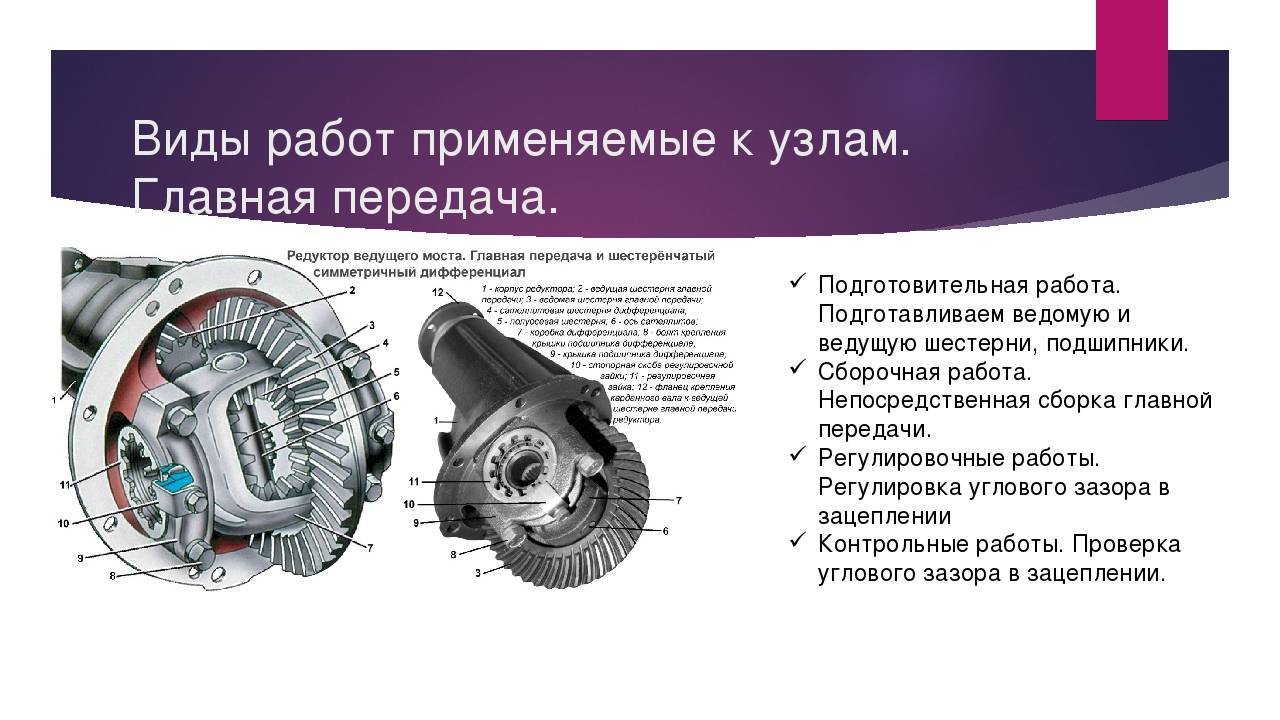

Двойная центральная главная передача позволяет получить большое передаточное число при достаточно большом дорожном просвете под картером моста. Такая главная передача устанавливается, например, в ведущих мостах некоторых автомобилей.

Картер 18 главной передачи вместе с балкой 7 ведущего моста представляет собой жесткую конструкцию, что способствует обеспечению правильного зацепления шестерен.

Главная передача состоит из пары конических шестерен 13 и 14 со спиральными зубьями и пары цилиндрических шестерен 11 и 12 с косыми зубьями. Такая форма зубьев способствует уменьшению шума при работе главной передачи, а тщательная обработка зубьев шестерен повышает КПД главной передачи. Ведущая коническая шестерня 14 выполнена как единое целое с ведущим валом главной передачи, установленным на двух роликовых конических подшипниках 16, корпус которых привернут болтами к фланцу картера главной передачи, и на одном роликовом цилиндрическом подшипнике 17. На указанном валу между внутренними кольцами подшипников 16 имеются шайбы для регулировки предварительного натяга подшипников.

Между фланцем корпуса подшипников 16 и картером 18 главной передачи установлены регулировочные прокладки для регулировки зацепления пары конических шестерен. Ведущая коническая шестерня 14 входит в зацепление с ведомой конической шестерней 13, напрессованной на шпонке на промежуточный вал, изготовленный заодно с ведущей цилиндрической шестерней 12. Этот вал установлен во внутренней перегородке картера на роликовом цилиндрическом подшипнике, а его наружный конец расположен на двухрядном роликовом коническом подшипнике, корпус которого вместе с крышкой прикреплен болтами к боковому фланцу картера главной передачи. Под фланцем корпуса установлены прокладки для регулировки зацепления конических шестерен, а для регулировки роликового конического подшипника между его внутренними кольцами поставлены регулировочные шайбы.

Ведущая цилиндрическая шестерня 12 входит в зацепление с ведомой шестерней 11, скрепленной болтами с корпусом дифференциала 10, помещенного в гнездах картера главной передачи на роликовых конических подшипниках, для регулировки которых служат гайки со стопорным устройством.

В картере главной передачи имеются отверстия для заливки, контроля и слива масла, закрытые пробками. Уровень масла проверяется в процессе эксплуатации специальным щупом. В картере выполнены полости (карманы), в которые при вращении шестерен попадает масло, откуда оно поступает по каналам к подшипникам ведущей и ведомой конических шестерен, улучшая их смазывание. Картер главной передачи сообщается с атмосферой через сапун.

Главные передачи всех мостов автомобиля имеют одинаковое устройство, но картеры главных передач среднего и заднего мостов отличаются от переднего формой и расположением относительно балок своих мостов. Кроме того, ведущий вал среднего моста выполнен сквозным (проходным) для привода главной передачи заднего моста, поэтому оба конца этого вала уплотнены самоподжимными сальниками и на обоих концах на шлицах закреплены гайками фланцы карданных шарниров 15 карданных передач привода ведущих мостов.

При этом для большинства КПП актуально такое понятие, как главная передача автомобиля. Далее мы поговорим о том, что такое главная передача и для чего нужна.
