Для чего нужна карданная передача в трансмиссии

Процесс снятия и замены изделия

Ниже описана последовательность действий при замене привода переднего моста на автомашинах УАЗ Патриот.

  1. Установите автомобиль на эстакаду или подъемник, предварительно поставив под колеса противооткатные упоры.
  2. Отметьте мелом или зубилом положение карданного вала и фланцев раздаточного редуктора и переднего моста. Метки позволят продолжить эксплуатацию автомашины со старым приводом.
  3. Очистите болты крепления привода к фланцам. Для облегчения снятия изделия нанесите на соединения жидкость WD40.
  4. Открутите точки крепления. Если отвернуть болты не удается, обрежьте металлические элементы дисковой пилой. Для крепления кардана спереди и сзади используется по 4 болта с гайками, элементы отворачиваются с помощью 2 гаечных ключей на 14 и 17 мм.
  5. Выньте изношенный привод и установите на штатное место новую деталь. При монтаже рекомендуется использовать новые болты, на резьбу которых нанесен специальный герметик, не допускающий отворачивания элементов в процессе эксплуатации.
  6. Новый привод требует балансировки, которая выполняется в условиях сервисной станции. Эксплуатировать автомобиль с деталями, не прошедшими балансировку, запрещено, т.к. усиливается вибрация и есть риск разрушения элементов трансмиссии.

Замена крестовины карданного вала

Чтобы заменить крестовину надо обладать определённым навыком. К тому же есть опасность, что весь вал будет разбалансирован при малейшем смещении чашек крестовины относительно вилок вала.

Лучше довериться специалистам. К тому же изготовители автомобилей стараются операцию замены крестовин вообще не предусматривать, только вал в сборе, что очень дорого.

Для чего нужна карданная передача в трансмиссии

Но если производить эту операцию самостоятельно, то надо учесть несколько особенностей:

  • надо точно пометить положение всех составных частей, стараясь максимально сохранить балансировку, когда начнутся вибрации, придётся потратиться на специалистов с балансировочным станком;
  • потребуется пресс и оправки нужного калибра, только очень опытные мастера способны правильно выполнить работу молотком, нанося строго нормированные удары;
  • во время работы надо следить за сохранностью сальников, которые легко повредить;
  • очень желательно иметь возможность регулировать натяг чашек в вилках, для чего располагать стопорными кольцами нескольких размеров;
  • ремонтные крестовины могут иметь иную конструкцию стопорения, если нет возможности её правильно обеспечить, лучше обратиться на СТО, разрушение шарнира при движении – опасная ситуация.

Конструкции карданов совершенствуются, и сейчас далеко не все из них допускают самостоятельную замену крестовин.

Промежуточные соединения. Назначение и конструкция муфт, полумуфт. Карданные передачи.

Промежуточные соединения применяют на тракторах для передачи крутящего момента от вала муфты сцепления к первичному валу коробки передач в условиях возможной несоосности соединяемых валов. Вследствие неточности монтажа, ослабления креплений и упругой деформации деталей несоосность соединяемых валов муфты сцепления и коробки передач на тракторах может достигать 2… 10°. Применение промежуточного соединения в этих условиях уменьшает пульсацию нагрузок на детали силовой передачи и тем самым снижает износ подшипников, шестерен и валов. Промежуточное соединение состоит из ведущей и ведомой вилок и диска с передаточными элементами. Вилки расположены под углом 90° друг к другу и соединяются между собой через диск. Шлицевое соединение компенсирует возможное изменение расстояния между соединительными валами. В зависимости от свойств и конструкции передаточных элементов промежуточные соединения подразделяют на эластичные, жесткие и комбинированные. В эластичных промежуточных соединениях в качестве передаточных элементов применяются втулки, сегменты или пластины из резины. Такие упругие элементы не только компенсируют несоосность валов, но и смягчают резкость изменения передаваемого крутящего момента. Жесткое промежуточное соединение обычно состоит из двух обойм, между которыми размещены шарики, или из двух полумуфт, связанных с валами и имеющих жесткий контакт (например, зубчатое соединение). Комбинированное промежуточное соединение имеет два шарнира, один из которых с упругими передаточными элементами, а другой с жесткой соединительной муфтой. Карданные передачи имеют такое же назначение, как и промежуточные соединения. Однако их используют в тех случаях, когда соединяемые силовые агрегаты располагаются на значительном удалении друг от друга и когда их относительное расположение может изменяться в определенных пределах. Главным образом карданные передачи применяют для подвода крутящего момента от коробки передач или раздаточной коробки к ведущим мостам.

Муфты: классификация, виды, назначение.

Муфта – устройство, предназначенное для соединения концов валов или для соединения валов с расположенными на них деталями.

Основное назначение: передача вращающего момента без изменения его модуля и направления. Функции, выполняемые муфтами: предохранение механизма от перегрузок, компенсирование несоосности валов, разъединение или соединение валов во время работы и др.

Классификация муфт

В зависимости от конструкции муфты различаются по функциональному назначению и принципу действу. Различают следующие виды муфт: механические, гидравлические, электрические и др. Широко применяемые муфты стандартизованы.

Основная паспортная характеристика муфты — значение вращающего момента, на передачу которого она рассчитана. Ниже рассматриваются только наиболее распространенные в машиностроении механические муфты.

По характеру соединения валов муфты подразделяют на неуправляемые (постоянные), управляемые и самоуправляемые (автоматические).

Виды муфт

Муфта глухая образует жесткое и неподвижное соединение валов. Они не компенсируют ошибки изготовления и монтажа, требуют точной центровки валов. Применяются обычно глухие муфты для тихоходных валов.

Втулочная муфта – самая простая из глухих муфт, состоит из соединительной втулки со штифтами или шпонками. Основное их достоинство – простота конструкции. Применяют их при относительно небольших нагрузках на валах диаметрами до 60…70 мм. Фланцевые муфты применяют для соединения валов диаметром до 200 мм и более. Достоинствами таких муфт являются простота конструкции и сравнительно небольшие габариты.

Жесткая компенсирующая муфта. За счет подвижности деталей такие муфты компенсируют радиальные, угловые и осевые смещения валов, вызванные неточностями их изготовления, монтажа и упругими деформациями. Это позволяет уменьшить нагрузки на валы и подшипники.Недостаток жестких компенсирующих муфт – отсутствие упругодемпфирующих элементов, смягчающих толчки и удары. Наибольшее распространение получили кулачково-дисковая и зубчатая. Кулачково-дисковая муфта состоит из двух полумуфт 1 и 3, соединенных промежуточным диском 2. При работе диск перемещается по пазам полyмуфт, и тем самым компенсируются несоосность соединяемых валов (радиальные смещения – до 0,04d, угловые – до 30′). Скольжение выступов в пазах сопровождается их износом. Интенсивность износа возрастает с увеличением несоосности и частоты вращения. Для уменьшения износа поверхности трения муфты периодически смазывают и не допускают на них больших напряжений смятия.

Подготовка инструментов

Замена автомобильного подшипника подвесного кардана вполне реальна и без содействия сотрудников автосервиса. Главное внимательным образом просмотреть книжку, где описано, как ремонтировать и эксплуатировать конкретное транспортное средство. Также нужно владеть нужным инструментом и чтобы в распоряжении был подъемник или эстакада. Может потребоваться уксусный раствор или особая жидкость для раскоксования закрепляющих болтиков, если они стали ржавыми.

В принципе смена подвесного подшипника кардана ВАЗ-2107 или ВАЗ-2106 мало чем будет различаться от замены такого же компонента на «Форде» или «Тойоте». Схема всюду схожая, с некоторыми различиями, но не кардинальными.

Для замены подшипника понадобятся два ключа рожкового вида на 12-ть и 13-ть мм, молоток, металлическая наставка, а заодно пассатижи, благодаря которым можно будет убирать стопорные колечки. Не нужно забывать и про особый подшипниковый съемник, без которого такой процесс попросту не осуществим.

У автовладельцев может возникнуть вопрос: можно отремонтировать подвесной подшипник? Да, это возможно. Но здесь есть 2 варианта — или разбирается корпусная основа подшипника для смазки, или заменяется непосредственно подшипник. Во втором случае это является более целесообразным, но только если для автовладельца это не сложно. В частности, для «Тойоты» возможен следующий расклад – цена новой запчасти обходится в 1500-6000 руб., а простой подшипник такой же величины – 100 — 300 руб. Здесь можно сэкономить.

Популярные статьи  Проблемы с коробкой DSG: что ломается чаще всего

Тот, кто разбирает конструкцию в первый раз, может последовать следующей рекомендации: важно запоминать, что откуда отвинчивается, что откуда снимается, болтики и гайки следует складывать в банку или коробку. Если они не отвинчиваются, то необходимо их размочить их особенной жидкостью, в противном случае можно или сорвать резьбу, или совсем обломить болтики

Шарнир: главный секрет кардана

Вполне очевидно, что карданная передача назначение и устройство которой мы сегодня рассматриваем, является крайне важным узлом.

Поэтому не будем терять время на лишние разговоры и перейдём к сути вопроса. Карданная передача автомобиля, в какой бы модели она не находилась, имеет ряд стандартных элементов, а именно:

  • шарниры;
  • валы ведущие, ведомые и промежуточные;
  • опоры;
  • соединительные элементы и муфты.

Различия этих механизмов, как правило, определяются типом карданного шарнира. Существуют такие варианты исполнения:

  • с шарниром неравных угловых скоростей;
  • с шарниром равных угловых скоростей;
  • с полукарданным упругим шарниром.

Когда автомобилисты говорят слово «кардан», то они обычно имеют в виду именно первый вариант. Механизм с шарниром неравных угловых скоростей встречается чаще всего у машин с задним или полным приводом.

Работа карданной передачи этого типа имеет одну особенность, которая является и его недостатком. Дело в том, что из-за специфики конструкции шарнира невозможно плавно передавать крутящий момент, а получается это сделать только циклически – за один оборот ведомый вал дважды запаздывает и дважды опережает ведущий.

Компенсируется такой нюанс введением ещё одного такого же шарнира. Устройство карданной передачи этого типа простое, как и всё гениальное – соединяются валы двумя вилками, расположенными под углом 90 градусов и скреплёнными крестовиной.

Более совершенными являются варианты с шарнирами равных угловых скоростей, которые, кстати, обычно именуют ШРУС – наверняка, вы слышали такое название.

Карданная передача назначение и устройство которой мы рассматриваем в этом случае, имеет свои нюансы. Хотя её конструкция более сложная, это с лихвой компенсируется рядом преимуществ. Так, к примеру, валы данного типа карданов всегда вращаются равномерно, причём они могут находиться под углом до 35 градусов. К недостаткам механизма можно, пожалуй, отнести достаточно сложную схему узла.

Сам ШРУС должен быть всегда герметичным, так как внутри находится смазка специального состава. Разгерметизация приводит к вытеканию этой смазки, и в таком случае шарнир быстро портится и ломается. Тем не менее, механизмы с шарнирами равных угловых скоростей при должном уходе и контроле более долговечны, чем их собратья. Встретить ШРУС можно на переднеприводных и полноприводных автомобилях.

Устройство и работа карданной передачи с полукарданным упругим шарниром также имеет свои особенности, которые, к слову, не дают возможности использовать её в конструкциях современных автомобилей.

Передача вращения между двумя валами в этом случае происходит за счёт деформации упругого элемента, например, муфты специальной конструкции. Считается, что подобный вариант крайне ненадёжен, поэтому его и не применяют сейчас в автопроме.

В следующей публикации мы поговорим о не менее полезной штуке. Какой именно? Подписывайтесь на рассылку и обязательно узнаете!

Карданная передача с полукарданным упругим шарниром

Полукарданный упругий шарнир обеспечивает передачу крутящего момента между двумя валами, расположенными под небольшим углом, за счет деформации упругого звена.

Характерным примером данного типа шарнирного соединения является упругая муфта Гуибо (Guibo). Муфта представляет собой предварительно сжатый шестигранный упругий элемент, с двух сторон которого крепятся фланцы ведущего и ведомого валов.

Эксплуатация и возможные неисправности карданной передачи

Бережная эксплуатация автомобиля позволяет шарнирам карданного вала и шаровым шарнирам передних валов сохранить свою работоспособность надолго, как минимум до 100 тысяч побега. Что касается труб, то при отсутствии механических повреждений их можно использовать долгие годы без замены, в противном же случае изогнутый механизм стоит просто заменить новым

Следует уделять внимание состоянию чехлов шарниров и заменять их при любом повреждении, уберегая тем самым шарниры

Сокращение работоспособности шарниров могут спровоцировать резкие разгоны, пробуксовка в грязи, неправильный выбор скоростей, долгие поездки по снежным и грунтовым дорогам с глубокими колеями.

О неисправности карданной передачи можно узнать по появившимся посторонним звукам или рывкам автомобиля при движении. Существует несколько причин потери работоспособности карданной передачей, и среди них такие:

  • износ карданных шарниров;
  • деформация карданных валов;
  • повреждение или износ сальников;
  • повреждение защитного чехла шарнира;
  • износ подшипников;
  • ослабление соединительных механизмов.

Данные неисправности очень легко устранить, заменив поврежденные детали или подтянув крепежные детали.

Конструкция

Карданный шарнир является самой важной частью вала. В целом, устройство карданной передачи включает в себя:

  • вал и ось узла;
  • две вилки, размещенные на концах вала и оси;
  • крестовина;
  • подшипники (игольчатые);
  • сальники;
  • фиксирующие элементы.

Устройство карданного вала

Вилки располагаются под углом 90 град между собой. Одна из них располагается на валу, а вторая – на оси, которая передает или принимает крутящий момент. С этими осями вилки соединяются при помощи фланцев.

В вилках проделаны проушины, в которые устанавливается крестовина с подшипниками. Фиксирующие элементы предотвращают самовольное разъединение составных частей. В общем, конструкция достаточно проста, что обеспечивает надежность шарнира.

Приводные валы обеспечивают передачу при несоосном положении узлов, но при этом во время движения расстояние между составными элементами, соединенными приводом, может меняться. И этот фактор также предусматривается конструкцией привода. Для этого сам карданный вал изготовлен в виде пустотелой трубы, соединенной с валом вилки при помощи шлицевого соединения.

Устройство игольчатого подшипника крестовины

Обычно карданная передача является необслуживаемой. Для снижения трения в подшипники на стадии изготовления закладывается смазка, вытеканию которой препятствуют имеющиеся сальники. Но также есть и обслуживаемые шарниры. Их особенность заключается в том, что в крестовине проделаны специальные каналы и установлена пресс-масленка. При обслуживании привода смазка пополняется при помощи технического шприца.

Возможные неисправности «кардана»

Как стало ясно, «кардан» — устройство относительно простое в своей организации. Несмотря на это, довольно-таки примитивная конструкция сказывается на надёжности узла, которая, честно говоря, могла бы быть и повыше. Так, в отличие от ШРУСов на переднеприводных авто или обгонных муфт, дифференциалов на полноприводных агрегатах, «карданные» машины имеют лишь несколько основных составляющих трансмиссии:

  • Передний карданный вал – вращает передние полуоси;
  • Средний карданный вал – обеспечивает передачу вращения от КПП на все оси и полуоси автомобиля (передний и задние колёса);
  • Задний карданный вал – имеется на полноприводных автомобилях и вращает, соответственно, задние полуоси.

Для чего нужна карданная передача в трансмиссии

Именно из-за нарушений в синхронности работы основных частей механизма случается большинство поломок «кардана». Помимо этого, сами составные элементы выполняют ряд важнейших и сложных функций, например:

  1. Передают крутящий момент на оси и полуоси;
  2. Поддерживают друг друга в конструкции автомобиля;
  3. Служат опорой для иных частей трансмиссии.

Отметим, что при правильном обслуживании и эксплуатации в надёжности «кардан» ничем не уступает ШРУСам или иным распределителям крутящего момента. Однако зачастую карданные агрегаты эксплуатируются неправильно, поэтому и их поломки случаются нередко. Основные неисправности механизма представлены, так скажем, «золотой тройкой». Если быть точнее, то речь идёт о следующих проблемах:

Деформация некоторых частей «кардана», происходящая из-за наезда автомобиля на высокие препятствия или сбоев в его работе;
Рассинхронизация переднего, среднего и заднего валов, являющаяся следствием долгой, не обязательно неправильной эксплуатации карданного механизма;
Износ составных частей механизма. Чаще всего страдают шарниры, подшипники и сальники «кардана»

Дабы не допустить более серьёзных неисправностей из-за износа подобных деталей, крайне важно каждые 60-80 000 километров пробега проверять карданный вал на дефекты и при наличии устранять таковые.

Популярные статьи  Секвентальная КПП: особенности, плюсы и минусы

Это интересно: Устройство и принцип работы соленоидов АКПП

Большинство карданных механизмов имеют довольно-таки внушительный ресурс – 400-500 000 километров пробега. Естественно, добиться полной отдачи от устройства получится лишь в том случае, если соблюдать правила его обслуживания и эксплуатации.

Для чего нужна карданная передача в трансмиссии

Части кардана

Работоспособность устройства обеспечивается шарнирами, в основе которых лежат крестовины. Крестовины обеспечивают способность вращения для 2-х сопряженных валов, углы которых изменяются относительно друг друга. Самый большой КПД наступает в момент достижения углом вращения отметок 0°-20°. Если же угол больше, крестовина подвергается сильным перегрузкам. А так же вал теряет баланс, и ощущаются колебания.

Очередной немаловажной составляющей является раздвижное шлицевое соединение карданного вала. Принцип его работы таков

Коробка передач, соединенная к одному краю вала, туго закреплена во внутренней области кузова авто, а редуктор моста, соединенный с другой стороны вала, связан с подвеской. Во время пересечении неровности промежуток меж трансмиссией и редуктором моста удлиняется. Вследствие чего валу необходимо растянуться (в том числе и передний кардан, и задний кардан). А шлицевое соединение с сальником в виде уплотнителя гарантирует безопасное растягивание устройства.

Так же в системе имеется подвесной подшипник карданного вала. На него приходится обязанность вспомогательной опоры для 1-й из составляющих вала (например, задний кардан). Кронштейн подшипника, уплотненный сальником и смазанный смазкой, прикрепляется к кузову и удерживает деталь (к примеру, задний кардан), не давая ей вращаться. Число подшипников равно числу элементов, составляющих вал.

Если конструкция состоит из 2-х половин, то передняя – это промежуточный кардан, а вторая – задний кардан. А если состоит из 3-х, то первая – это передний кардан, серединная – промежуточный кардан, и конечная – задний кардан. Эти элементы соединены с помощью промежуточной опоры и ею же фиксируются к кузову авто.

В процессе работы длина вала может меняться. Для этого на нем устанавливается шлицевое соединение с уплотняющим сальником и специальной смазкой.

Последствия

В большинстве современных автомобилей безболезненно заменить этот узел возможно с трудом, даже если вы повредили только пыльник. Будьте готовы заменить сразу приводной вал. Но, как вы понимаете, это не слишком гуманно. Конечно, гаражные мастера и некоторые «клубные» сервисы могут заменить эти детали и отдельно, но официально будьте готовы к подобному исходу. Довольно часто «уставший» ШРУС просто клинит, и, следом за этим, у вас ломается полуось, а дальше вы сможете ехать только на эвакуаторе. Хорошо, если остановитесь не в левом ряду на автомагистрали или на перекрёстке… Впрочем, не стоит драматизировать. Во избежание неприятностей в пути и лишних финансовых трат рекомендуется хотя бы раз в пять тысяч километров осматривать пыльники внутренних и внешних ШРУСов. При малейшем подозрении на негерметичность узлов нужно тщательно отмыть от загрязнений шарниры и заменить пыльники на новые, попутно обновив смазку. При появлении характерных хрустов не стоит откладывать ремонт в долгий ящик — скорее всего, «вылечить» такой привод уже не получится.

Требования к трансмиссии

Главные требования, которыми должна соответствовать трансмиссия:

  • безопасность и надежность;
  • высокий коэффициент полезного действия;
  • легкое рулевое управление;
  • низкий уровень шума;
  • минимальный вес элементов;
  • максимальный показатель мощности.

Для чего нужна карданная передача в трансмиссии

Механизм с высоким КПД и уровнем надежности напрямую влияет на безопасность автовладельца и пассажиров во время движения. Управление трансмиссией должно осуществляться легко, чтобы не отвлекать автомобилиста от дороги. Габариты и вес системы отражаются на стоимости автомобиля, поэтому инженеры стараются делать ее меньше и легче. Также трансмиссия должна издавать минимальное количество шума, что особенно актуально для личного авто.

Для чего нужна карданная передача в трансмиссии

Предназначение карданной передачи

С началом своего движения автомобиль заставляет двигаться все свои узлы и агрегаты, в том числе и свою трансмиссию. Так как она находится в постоянном движении, соответственно взаимное месторасположение отдельных ее деталей может изменяться.

Неровное дорожное покрытие провоцирует колебание ведущих мостов, связанных подвеской. Рама и кузов автомобиля также совершают некоторые движения, как результат воздействия внешних факторов. Соответственно, могут смещаться относительно друг друга и оси валов агрегатов, которые передают крутящий момент от двигателя автомобиля к ведущим колесам.

Эта система агрегатов называется карданной передачей и предназначена она для того, чтобы уравновесить колебательные движения механизмов автомобиля для спокойной передачи крутящего момента.

В зависимости от автомобиля карданная передача может соединять такие механизмы:

  • коробку передач и раздаточную коробку>;
  • коробку передач и главную передачу ведущего моста;
  • главные передачи заднего и среднего ведущих мостов;
  • полуоси и передние ведущие колеса;
  • главную передачу и ведущие колеса.

Строение карданных передач в разных автомобилях одинаково, отличия лишь в размерах агрегатов или в форме отдельных элементов.

Что такое карданный вал

Кардан это механизм, передающий вращение от коробки передач на редуктор заднего моста. Задача усложняется тем, что эти два механизма расположены в разных плоскостях по отношению друг к другу. Карданами оснащаются все модели автомобилей, задние колеса которых являются ведущими.

Кардан трансмиссии устанавливается вдоль выхлопной системы автомобиля и выглядит в виде длинной балки, идущей от коробки передач до заднего моста. Он оснащен минимум двумя крестовыми шарнирами (по одной с каждой стороны), а в узлах с небольшим смещением осей – одним.

Подобная передача используется также в системе рулевого управления авто. Шарнир соединяет рулевую колонку с расположенным в другой плоскости рулевым механизмом.

В сельскохозяйственной технике такое устройство используется для подсоединения дополнительного оборудования к валу отбора мощностей трактора.

Описание принципа работы передачи карданного типа составил итальянский инженер и философ Дж.Кардано. В автомобилестроении данную схему успешно применил промышленник Луи Рено на модификации автомобиля «De Dion-Bouton» (1898 г.).

Нарушения работоспособности

Главным нарушением в работе карданной конструкции представляется разбалансировка. Данная проблема возникает в результате несоответствия нормам и неверной фиксации зазоров в крестовинах во время установки механизма. Сами производители часто не следят за правильной фиксацией зазоров. Сначала появляется дисбаланс, который проявляется в виде вибрации, передающейся на шаровую и ощущаемой при переключении скорости на рычаге коробки передач. Затем, начинается процесс стремительного изнашивания запчастей конструкции и шаровой в том числе. В итоге, повышается вероятность потери автомобилем равновесия и возникновения серьезной аварийной ситуации. Поэтому не стоит пренебрегать правилами, следует своевременно проводить осмотр и по необходимости ремонт изношенных запчастей.
Появление стука в деталях коробки передач в момент начала езды, при быстром увеличении скорости или смены передачи. Такое может происходить при:уменьшении прочности соединений на резьбе крепежных запчастей фланцев и соединяющей муфты карданной передачи;
наличии сверхдопустимого зазора в шлицевой части или в подшипниках крестовины
Большее внимание нужно уделять крестовине, ее сальнику и наличию смазки, так как именно крестовина может стать основным источником скрежета, требует более частой замены – каждые 10 000 км. Реже чем крестовина, но все таки часто, портится подвесной подшипник и его сальник или появляется зазор в карданном шарнире;
срезание шлицов
Происходит это таким образом: начинает растягиваться цепь в раздатке и образовывается люфт. Из-за люфта цепь перескакивает по зубьям шестеренкой раздатки, что на разной скорости создает мощные ударные нагрузки на шлицы переднего кардана и раздатки. При такой неисправности из-под машины слышны громкие металлические шумы. Даже на оригинальной детали с пробегом 250 000 км высока вероятность того, что шлицы срежутся, и у вала не будет полного входа в раздатку. Т.к. в момент сокращения и растяжения кузова автомобиля при езде карданный вал то входит глубоко в раздатку, то выходит из раздатки. В принципе, избавиться от этой проблемы на пару лет можно, заменив старый кардан на новый, но с шлицевым соединением большей длины. Однако главная причина заключается в растянутой цепи раздатки. Поэтому рекомендуется заменить карданный механизм вместе с цепью

Популярные статьи  Как очистить салон автомобиля от шерсти кота или собаки

А в случае, если потребуется ремонт или замена раздатки, важно учитывать все характеристики фланца на раздатке (размеры и число шлицевых соединений, внешний диаметр и диаметр по глубине шлицов).

Для чего нужна карданная передача в трансмиссии

Сильное дребезжание и колебания машины при езде так же могут возникать по причине:

  • недопустимого изгиба валов;
  • неправильной фиксации и не соблюдения монтажных меток;
  • выхода из строя центральной втулки фланца промежуточной муфты или вторичного кольца вала трансмиссии;
  • поломки подвесной опоры кардана;
  • слабого присоединения поперечной опоры на резьбе;
  • сверхдопустимого зазора в игольчатых подшипниках крестовины;
  • ослабления соединяющей гайки вилки коробки передач;
  • отсутствия смазки в шлицах.

Преимущества и недостатки

Несмотря на объективную необходимость использования карданной передачи в автомобиле, этот механизм обладает сильными и слабыми сторонами.

Начнём с положительных качеств. Их перечень достаточно обширный, потому стоит остановиться на самых основных.

  • надёжность и долговечность. Во многом эти качества приобретены за счёт способности кардана выдерживать серьёзные нагрузки. Это преимущество особенно актуально для тяжеловесных машин, а также автомобилей, которые часто вынуждены ездить по неровным дорогам и пересечённой местности;
  • ремонтопригодность. Важным достоинством КВ является тот факт, что в процессе ремонта можно менять отдельные компоненты. Нет необходимости осуществлять замену всего узла, что значительно снижает расходы на ремонт автотранспортного средства;
  • лучшая чувствительность руля. Активно проявляется на заднеприводных автомобилях, где используется карданный вал. Привод практически никак не зависит от кардана, а потому передняя ось сосредоточена на управлении, а задняя на толкании автомобиля;
  • хороший разгон. Узел позволяет загружать задние колёса, но одновременно с этим разгружать передние. Это способствует снижению вероятности такого явления как пробуксовка на машине;
  • контроль заноса задней оси. Если возникает занос задней оси, справиться с ним удаётся намного проще за счёт применения карданной передачи;
  • длительный срок службы. Элемент действительно надёжный, а его конструкция обеспечивает продолжительную эксплуатацию;
  • возможность восстановления. Даже когда КВ сильно изнашивается или сталкивается с серьёзными поломками, его реально восстановить. Хотя в определённых случаях для этого требуется наличие специального оборудования.

Но и недостатки в карданных валах также присутствуют

И на них порой стоит обращать внимание

Если говорить о слабых сторонах КВ, то здесь стоит выделить такие моменты:

  1. Главным недостатком считается тот факт, что валы вращаются не синхронно при увеличении угла между ними. Но в действительности такой минус не особо актуален для машин с задним и полным приводом. Недостаток проявляется в основном применительно к переднеприводным транспортным средствам. В связи с этим кардан обычно заменяют более сложным устройством с аналогичным назначением. Речь идёт о конструкции под названием ШРУС или же шарнире равных угловых скоростей.
  2. Ещё одним минусом считается внушительный вес конструкции. Большая масса негативно влияет на динамику транспортного средства и способствует увеличению расхода топлива.
  3. Чтобы установить в машине карданный вал, требуется предусмотреть наличие специального тоннеля. Это негативно отражается на комфорте в салоне транспортного средства, поскольку посередине машины проходит порой довольно внушительный бугорок.
  4. Карданные валы способны создавать дополнительный шум и вибрацию.

Несмотря на имеющиеся недостатки, некоторые из них достаточно условные, и не могут считаться полноценными минусами карданного вала. Плюс производители активно работают над усовершенствованием конструкции, что позволяет избавляться от некоторых недочётов, а также исправлять ошибки предыдущих версий карданных передач.

ОСОБЕННОСТИ РАБОТЫ КАРДАННОЙ ПЕРЕДАЧИ

Особенностью такого шарнира является неравномерность вращения. При изменении угла положения ведущего вала относительно ведомого, последний в определенных точках ускоряется или замедляется, то есть возрастает или снижается угловая скорость. Причем с увеличением угла скорость опережения или отставания ведомого вала от ведущего повышается, поэтому такая передача вращения носит циклический характер. Значительный угол (более 20 град.) между валами повышает нагрузку на составные элементы шарнира, что может привести к поломке.

Принцип работы карданного шарнира рассмотрим на примере, когда ведущий вал расположен строго горизонтально, а ведомый – под углом вниз (стандартное положение кардана). Начальное положение внутренней вилки шарнира – тоже горизонтальное. При передаче вращения из-за положения под углом, часть вилки, идущая вниз ускоряется относительно ведущего вала. Максимальное опережение достигается в нижней точке.

Одновременно, часть вилки ведомого вала, при вращении начавшая движение вверх, замедляется и отстает по скорости вращения от ведущего. Максимальное отставание – в самой верхней точке.

Из-за этих особенностей работы шарнира неравных угловых скоростей, вращение передается неравномерно.

Для снижения неравномерности скоростей вращения и нагрузки в конструкции карданной передачи применяется по два шарнира – на концах пустотелого вала. Причем для максимального сглаживания внутренние вилки расположены в одной плоскости.

За счет использования двух шарниров уменьшаются углы положения валов и, соответственно, и неравномерность скоростей вращения.

Из-за неравномерности вращения между валами карданная передача не используется в конструкции трансмиссии переднеприводных автомобилей. На таких моделях шарнир неравных угловых скоростей заменен на ШРУС, у которого передача осуществляется равномерно независимо от угла между валами.

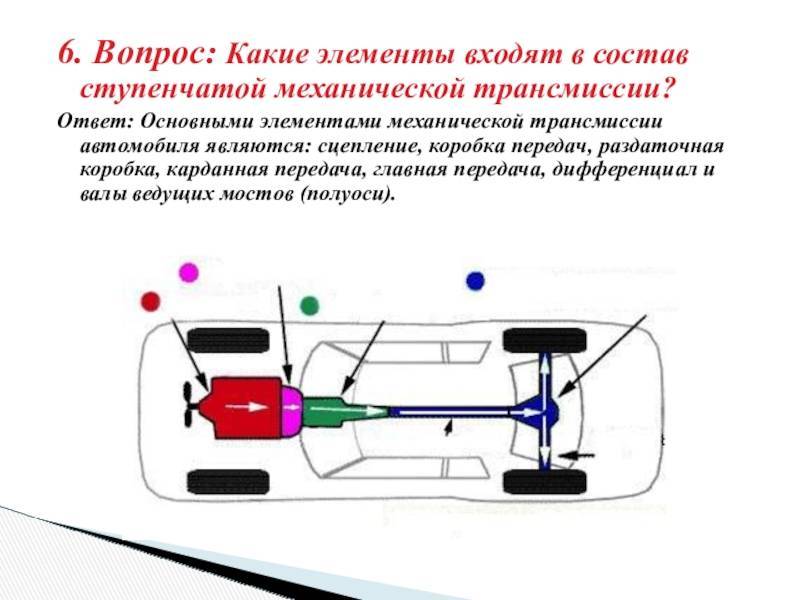

Основные функции трансмиссии, нюансы использования

Часто бывает трудно ответить, что же такое трансмиссия автомобиля, изъясняясь при этом не специфическими терминами, а простыми словами.

Чтобы дать ответ на выше указанный вопрос необходимо знать, что трансмиссия автомобильного транспортного средства передает усилие от ДВС к ведущим колесам и в ее состав входит коробка переключения передач.

Последняя может быть, как механической, так и автоматической.

Особенности эксплуатации

Конструктивно современные трансмиссии состоят из нескольких основных деталей и механизмов, которые все вкупе отвечают за передачу крутящего момента от ДВС к ведущей колесной паре автомобильного транспортного средства.

При этом главными функциями такой системы выступают:

  • смена направления, а также частоты вращение колес;
  • передача усилия от ДВС к ведущим колесам;
  • регулировка и распределения усилия.

На современные автомобильные транспортные средства устанавливают разные типы подобных систем:

  • Механическая. В такой ситуации механическая энергия сразу же от двигателя передается к колесам;
  • Электрическая. Здесь изначально электрическая энергия переходит в механическую и только после этого передается к ведущим колесам;
  • Гидрообъемная. Здесь гидравлическая энергия преобразовывается в механическую и наоборот;
  • Комбинированная. Весьма сложная система при которой задействовано несколько принципов работы.

Сцепление

Термин «сцепление» относят к компоненту трансмиссии транспортного средства, которое предназначено для подключения или отключения двигателя внутреннего сгорания с коробкой передач. Сцепление несет функцию временного разобщения коленчатого вала двигателя с силовой передачей автомобиля, что является необходимым при переключении шестерен в коробке передач и при торможении автомобиля вплоть до его остановки. Также, сцепление позволяет плавно (без рывков) трогаться с места;

Снятие и установка карданного вала

Если возникла необходимость в замене карданного механизма или ремонте его узла, потребуется его снятие. Процедура проводится в такой последовательности:

  • откручиваются крепежные болты с фланцев заднего моста и карданного вала;
  • вал опускается вниз;
  • откручиваются болты резиновой муфты;
  • кардан отодвигается от КПП;
  • откручивается подвесное крепление.

Отремонтированный или новый механизм устанавливается в обратной последовательности: подвесное, муфта, фланцы моста.

Кардан в автомобиле достаточно выносливый механизм, но и он нуждается в периодическом обслуживании. Водителю нужно быть внимательным к появлению посторонних звуков и вибраций. Игнорирование этих проблем приведет к поломке важных элементов трансмиссии.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
