Что такое «Изитроник»: особенности КПП данного типа

Как избежать ремонта EASYTRONIC

Коробка передач автомобиля ЗИЛ-130 схема переключения. Зил акпп

Во-первых, коробка не приспособлена к езде по бездорожью, частым пробуксовкам. Это приводит к включению аварийного режима. Поэтому владельцам Опелей с Изитроником зимой рекомендовано включать соответствующий режим коробки, избегать сложных обледенелых участков.

Во-вторых, каждые 30–40 тыс. км следует менять тормозную жидкость. Она имеет свойство впитывать влагу и быстро приходит в негодность. При замене обязательно прокачивайте гидросистему.

В-третьих, чтобы продлить ресурс коробки EASYTRONIC F13MTA и F17MTA, проводите профилактическую обработку составом RVS-Master. Геомодификатор трения защитит и восстановит механическую часть роботизированной трансмиссии. В результате обработки изношенные поверхности покроются металлокерамическим защитным слоем.

Благодаря РВС-обработке восстановятся геометрия шестерен, валов, подшипников. Трение снизится до 0,003–0,007. На практике доказано, что RVS-Master устраняет гул, посторонние шумы и вибрации, делает переключения роботизированной коробки плавными.

Из-за разрыва потока мощности в момент переключения коробка «тупит». При создании EASYTRONIC инженеры усовершенствовали конструкцию: для управления тремя приводами использован электронный блок и множество датчиков. Это сделало коробку немного проворней, но полностью исключить задумчивость не удалось. При износе конструктивных механических элементов переключения в роботизированной трансмиссии занимают еще больше времени. Как правило, этот дефект уходит после двукратной обработки геомодификатором трения.

RVS-Master кардинально отличается от любого герметика, промывки, кондиционера металла. Продукты износа 100% не забьют масляные каналы. Частицы состава воздействуют на поверхности трения, не меняя свойств тормозной жидкости, которая служит обычным транспортировочным материалом.

Важно, что геомодификатор восстанавливает все механические элементы, в основе которых лежит черный металл. Твердость новообразованного МКЗС колеблется в пределах 63–70 HRC. А за счет минимизации трения снижается вероятность перегрева, который так часто случается с EASYTRONIC в пробках

А за счет минимизации трения снижается вероятность перегрева, который так часто случается с EASYTRONIC в пробках.

В-четвертых, проводите процедуру адаптации точек сцепления каждые 20–30 тыс. км. Старайтесь на заведенной машине включать режим N. Это убережет сцепление от перегрева. Ведь ресурс диска сцепления и выжимного подшипника не превышает 100 тыс. км.

Если обнаружены неисправности, обязательно протестируйте EASYTRONIC компьютерным сканером. Точный код ошибки позволит понять, чем вызвана поломка. Например, P1732 сигнализирует о выработке вилок переключения, а P1722 – о нарушении связи кулисы с коробкой.

Как избежать ремонта EASYTRONIC

Во-первых, коробка не приспособлена к езде по бездорожью, частым пробуксовкам. Это приводит к включению аварийного режима. Поэтому владельцам Опелей с Изитроником зимой рекомендовано включать соответствующий режим коробки, избегать сложных обледенелых участков.

Во-вторых, каждые 30–40 тыс. км следует менять тормозную жидкость. Она имеет свойство впитывать влагу и быстро приходит в негодность. При замене обязательно прокачивайте гидросистему.

В-третьих, чтобы продлить ресурс коробки EASYTRONIC F13MTA и F17MTA, проводите профилактическую обработку составом RVS-Master. Геомодификатор трения защитит и восстановит механическую часть роботизированной трансмиссии. В результате обработки изношенные поверхности покроются металлокерамическим защитным слоем.

Благодаря РВС-обработке восстановятся геометрия шестерен, валов, подшипников. Трение снизится до 0,003–0,007. На практике доказано, что RVS-Master устраняет гул, посторонние шумы и вибрации, делает переключения роботизированной коробки плавными.

Из-за разрыва потока мощности в момент переключения коробка «тупит». При создании EASYTRONIC инженеры усовершенствовали конструкцию: для управления тремя приводами использован электронный блок и множество датчиков. Это сделало коробку немного проворней, но полностью исключить задумчивость не удалось. При износе конструктивных механических элементов переключения в роботизированной трансмиссии занимают еще больше времени. Как правило, этот дефект уходит после двукратной обработки геомодификатором трения.

RVS-Master кардинально отличается от любого герметика, промывки, кондиционера металла. Продукты износа 100% не забьют масляные каналы. Частицы состава воздействуют на поверхности трения, не меняя свойств тормозной жидкости, которая служит обычным транспортировочным материалом.

Важно, что геомодификатор восстанавливает все механические элементы, в основе которых лежит черный металл. Твердость новообразованного МКЗС колеблется в пределах 63–70 HRC. А за счет минимизации трения снижается вероятность перегрева, который так часто случается с EASYTRONIC в пробках

А за счет минимизации трения снижается вероятность перегрева, который так часто случается с EASYTRONIC в пробках.

В-четвертых, проводите процедуру адаптации точек сцепления каждые 20–30 тыс. км. Старайтесь на заведенной машине включать режим N. Это убережет сцепление от перегрева. Ведь ресурс диска сцепления и выжимного подшипника не превышает 100 тыс. км.

Если обнаружены неисправности, обязательно протестируйте EASYTRONIC компьютерным сканером. Точный код ошибки позволит понять, чем вызвана поломка. Например, P1732 сигнализирует о выработке вилок переключения, а P1722 – о нарушении связи кулисы с коробкой.

Коробка передач Easytronic

Easytronic – торговое название автоматизированной механической коробки передач, в которой педаль сцепления заменена электрогидравлическим приводом, а выбор и включение передач осуществляется с помощью электромеханического привода. Коробка передач Easytronic сочетает в себе преимущество механической коробки передач с функциями автоматической коробки. Робот Easytronic является совместной разработкой Opel и Luk, в настоящее время устанавливается на автомобили Opel Corsa.

Популярные статьи  Как работает Типтроник АКПП

Устройство Easytronic

Коробка передач Easytronic состоит из сцепления, механической коробки передач, приводов сцепления, выбора и включения передач.

В конструкции коробки передач используется саморегулирующееся сцепление SAC (Self-Adjusting Clutch), которое осуществляет автоматическое регулирование степени износа, обеспечивает постоянное и невысокое выжимное усилие, чем достигается существенное увеличение срока службы сцепления. Кроме этого невысокое усилие срабатывания позволяет в приводе сцепления использовать маломощный электродвигатель.

Основу Easytronic составляет типовая пятиступенчатая механическая коробка передач, в которую добавлены приводы сцепления и передач.

Привод сцепления включает электродвигатель, червячный редуктор и эксцентриковый механизм, который взаимодействует со штоком поршня главного цилиндра сцепления. Величину перемещения штока поршня главного цилиндра оценивает соответствующий датчик. Привод сцепления выполняет те же задачи, что и водитель осуществляет с педалью сцепления, а именно: дозирование усилия при трогании с места, включение/выключение при переключении передач, разъединение при остановке.

Управление коробкой передач осуществляется с помощью электронного блока, который располагается непосредственно в приводе сцепления. Электронный блок управления выполняет следующие функции:

  • прием входных сигналов (положение исполнительных механизмов, рычага селектора, педали газа, параметры работы автомобиля);
  • проверка достоверности сигналов;
  • определение необходимой передачи;
  • расчет выходных параметров;
  • подача сигналов на исполнительные механизмы.

Механический привод выбора и включения передач состоит из двух редукторов, которые приводятся в действие от электродвигателей. Работа привода заключается в перемещении рычага, который воздействуя на вилку, осуществляет выбор и переключение конкретной передачи.

Рычаг селектора является элементом электронной системы управления коробкой передач и не имеет с ней жесткой связи. Положение рычага селектора оценивается соответствующим датчиком, который генерирует аналоговый сигнал и запускает определенный алгоритм управления коробкой передач.

Работа коробки передач

В конструкции коробки передач Easytronic реализовано два режима работы: автоматический и полуавтоматический.

В автоматическом режиме электронный блок полностью управляет коробкой передач. Коробка передач ведет себя как автоматическая коробка, но операции переключения передач происходят с разрывом тягового усилия. Алгоритм управляющих воздействий электронного блока осуществляется в следующей последовательности: уменьшение крутящего момента — выключение сцепления — выбор передачи — синхронизация — включение передачи — включение сцепления — увеличение крутящего момента.

В полуавтоматическом режиме переключение передач осуществляется водителем вручную. Передачи в этом режиме переключаются последовательно на повышение или понижение с помощью рычага селектора. Ручной режим переключения передач в коробке Easytronic носит собственное название Active Select, по сути аналогичный функции Tiptronic.

Плюсы и минусы Типтроника

Коробка переключения передач типтроник имеет свои хорошие и плохие стороны. К плюсам можно отнести:

  1. Возможность перехода к ручному управлению трансмиссией. Некоторые ситуации на дороге требуют именно управления руками, например, при торможении двигателем.
  2. При переключении передач машину не будет дергать, все происходит мягко и плавно.
  3. Особая защита, предотвращающая повреждение двигателя. Ручная коробка передач такого не имеет.
  4. Даже в «ручном» режиме бортовой компьютер продолжает контролировать коробку передач – это дополнительно предотвращает от внезапных переключений. Если такое случится, электроника просто проигнорирует заданную случайно команду.
  5. Сниженный расход топлива. По сравнению со стандартной автоматической коробкой, типтроник помогает экономить на заправке, хоть и не так сильно, как при МКПП (механическая коробка передач).
  6. Сам по себе типтроник весьма прочен, что обеспечивает долгосрочное надежное использование.
  7. Режимы эксплуатации. Современные автомобили благодаря этой АКПП обладают несколькими режимами – спортивным, зимним. В зависимости от условий, водитель получает возможность подобрать оптимальный вариант, чтобы повысить комфорт управления и езды.
  8. Комфорт и простота управления. Некоторые модели авто оснащены лепестками, расположенными под рулевым колесом или на нем, что значительно повышает комфортабельность вождения.

В целом, типтроник предлагает отличный вариант совмещения ручного и автоматического управления. Для новичков это позволяет улучшить свои навыки, для опытных водителей – возможность качественно и комфортно управлять машиной. В то же время, медаль типтроника имеет и обратную сторону, которая выражается рядом негативных моментов, например:

  1. Большой размер. Коробка передач типтроник из-за внушительных, по сравнению со стандартной АКПП, размеров прибавляет вес автомобилю в целом.
  2. Задержка при ручном переключении скоростей. Это трудно назвать недостатком, но для некоторых является проблемой. Задержка может составить от 0,1 до 0,7 секунды.
  3. Дорогостоящее производство. Стоимость изготовления КПП типтроник довольно высока, что сказывается на цене автомобиля, оснащенного данной коробкой. Соответственно, заменить детали или отремонтировать КПП будет очень недешево.
  4. Сложно осваивать. Многие не сразу понимают, как правильно пользоваться типтроником.

О типтронике также существует ряд негативных отзывов. Для некоторых возможность ручного управления кажется лишней. Якобы, в городе, особенно маленьком, необходимость механической КПП стремится к нулю, достаточно стандартного «автомата».

Что такое Изитроник в машине: конструктивные особенности коробки

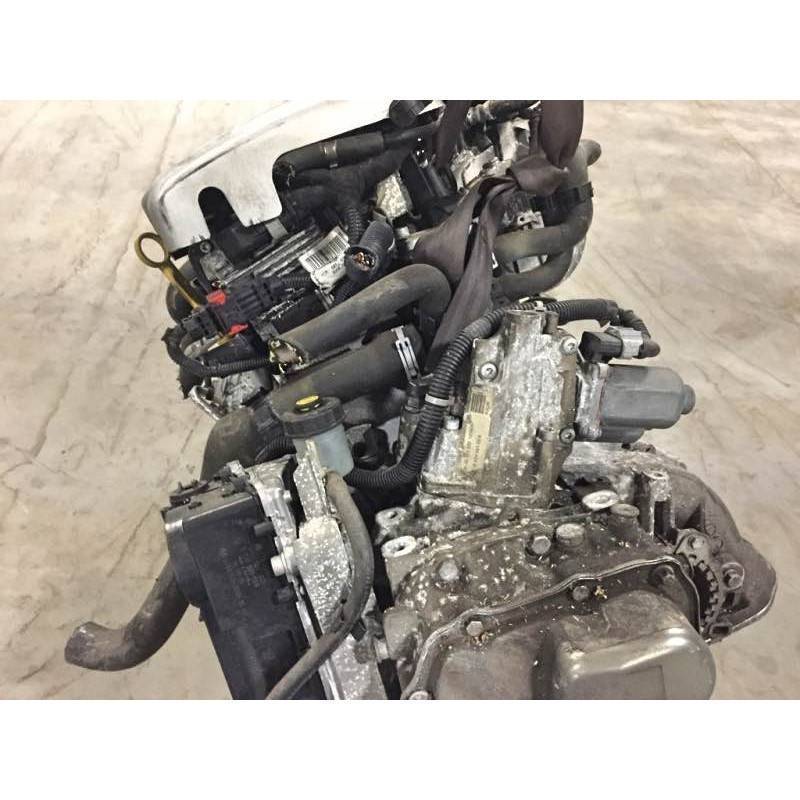

Коробка передач Easytronic от Opel-роботизированная коробка с валами и шестернями как у механической коробки, а переключение передач осуществляется посредством передачи команд от блока управления Easytronic.

Популярные статьи  Система помощи при спуске в автомобиле

Сцепление Easytronic приводится в действие не от нажатия педали, как у МКПП (педаль сцепления отсутствует), а автоматически с помощью блока управления и электрогидравлического привода.

За основу для этой коробки взята обычная пятиступенчатая механическая коробка переключения передач, дополненная приводами сцепления и включения передач.

Коробка типа Easytronic состоит из следующих элементов:

  • Саморегулирующееся сцепление SAC (Self-Adjusting Clutch) автоматически регулирует степень износа и обеспечивает постоянное и не высокое выжимное усилие, тем самым увеличивая свой срок службы, а также дает возможность использования в приводе сцепления маломощного двигателя;

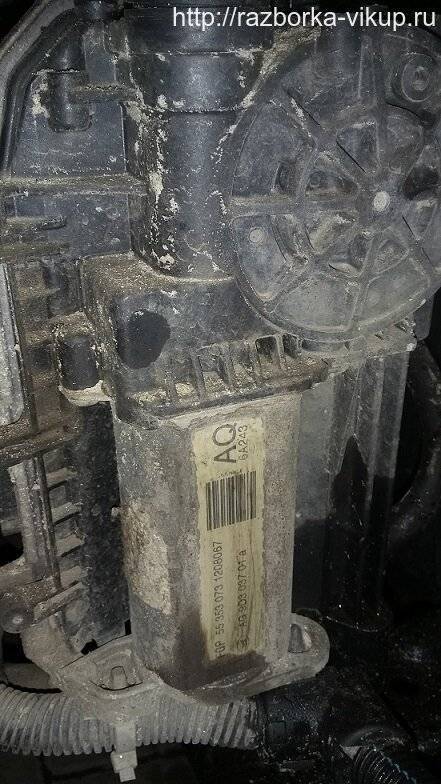

  • Привод сцепления (состоит из электродвигателя, червячного редуктора и эксцентрикового механизма, взаимодействующего со штоком поршня главного цилиндра сцепления, величину перемещения которого оценивает специальный датчик). Основные функции: контроль усилия в начале движения автомобиля, включение и выключение при переключении селектора передач и разъединение при остановке автомобиля. Электронный блок управления (располагается в приводе сцепления и управляет не только самим приводом, но и всей коробкой в целом).
  • ЭБУ выполняет следующие функции: прием входных сигналов от датчиков, рычага селектора и т. д., определение необходимой для включения передачи, проверка сигналов и расчет выходных параметров, а также подача сигналов на исполнительные механизмы. ЭБУ в процессе работы взаимодействует с системой управления двигателем и антиблокировочной системой (ABS) тормозов.
  • Механическая КПП;

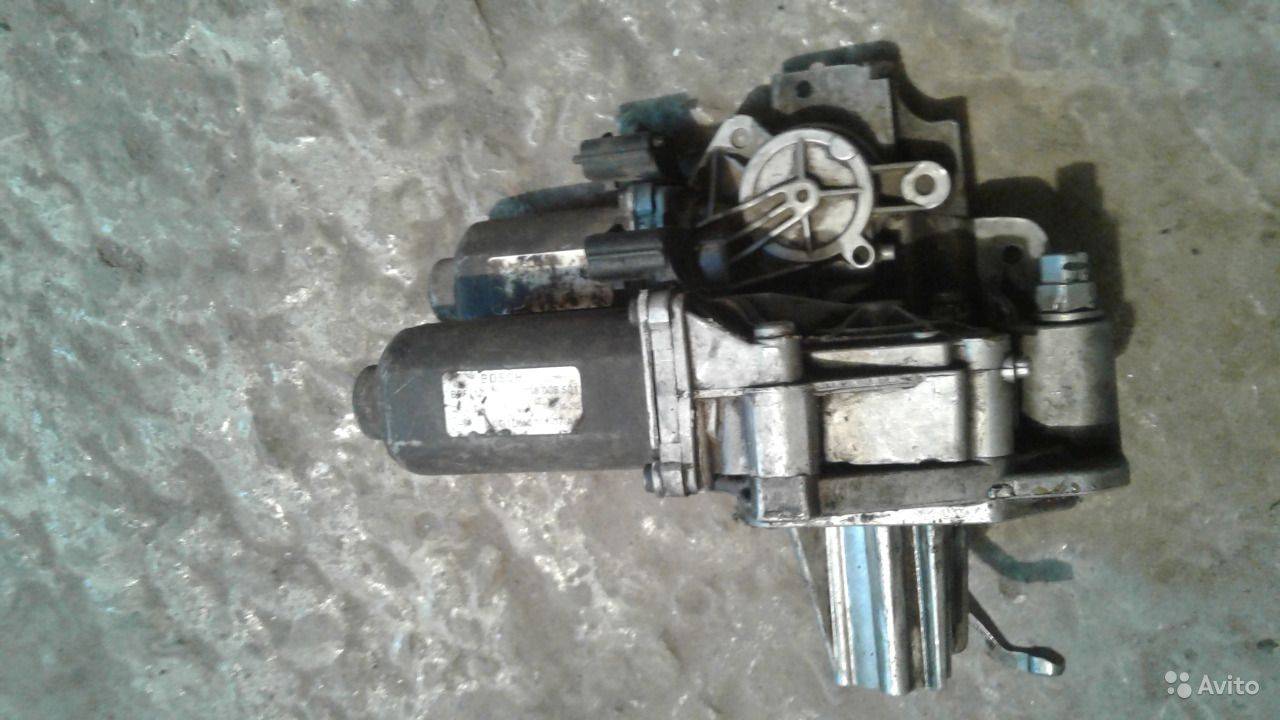

  • Механизм выбора и включения скоростей (состоит из двух редукторов, приводимых в действие двумя электродвигателями). Данный механизм отвечает за перемещение селектора выбора передач, который, в свою очередь, воздействуя на вилку, осуществляет выбор и включение нужной скорости;
  • Селектор выбора передач (одна из составных частей электронной системы управления коробки). Отдельный датчик определяет положение селектора и генерирует сигнал для передачи его в ЭБУ.

Основные правила и рекомендации по эксплуатации автомобиля с коробкой Изитроник:

В автомобилях с таким типом коробок нельзя останавливаться на светофорах или в пробках без выключения передачи. Желательно перевести коробку в нейтральное положение

При переключении передач педаль газа необходимо отпускать (если этого не сделать, тогда электроника РКПП Изитроник может сбросить обороты, как следствие, возможно появление рывков и провалов).
Очень важно во время движения на автомобиле с такой коробкой следить за исправностью стоп-сигналов и электроцепей, так как при разомкнутой цепи в результате перегоревшей лампы коробка не сможет «понять», нажата ли педаль тормоза.

Несоблюдение правил эксплуатации роботизированной коробки Изитроник приводит к тому, что в результате быстрого износа может выйти из строя выжимной подшипник сцепления, а в некоторых случаях при перегреве возможен сбой в работе селектора передач.

Чтобы на автомобиле с РКПП Easytronic можно было достигнуть необходимой плавности, экономичности и комфорта, важно соблюдать основные правила эксплуатации данной коробки

Easytronic что это такое, устройство и принцип работы

Представить, как работает коробка Easytronic Opel весьма просто, достаточно лишь заменить работу по управлению обычной МКПП на электродвигатели приводов. Как и в обычной механической трансмиссии здесь присутствуют:

  • Сцепление;
  • Валы с шестернями;
  • Синхронизаторы;

Рекомендуем: Утечка антифриза из охлаждающей системы – причины, диагностика, способы решения проблемы

Плюс ко всему этому добавляется новый узел – электродвигатели управления.

Рассмотрим, как же нововведение повлияло на проверенный механизм. Сцепление на автомобиле стоит как на обычной МКПП, только дополненное электроприводом размыкания. Он получает команды от компьютера на основе датчиков скорости, включённой передачи, положения дроссельной заслонки и еще нескольких. И на этом делает вывод на какую ступень нужно переходить.

Валы с шестернями как в механической трансмиссии передают крутящий момент от двигателя на колеса автомобиля. Синхронизаторы так же участвуют в работе переключая задействованные шестерни. Но вместо рычага из салона стоят два электродвигателя, которые перемещают тягу в двух плоскостях.

Алгоритм работы переключения передачи выглядит так:

  1. Уменьшение тяги (прикрывается дроссельная заслонка);
  2. Выключение сцепления;
  3. Выбор передачи;
  4. Работа синхронизаторов (включение передачи);
  5. Включение сцепления (открывается дроссельная заслонка);
  6. Подача тяги.

Команду на переключение коробка передач Easytronic получает в зависимости от выбранного режима на селекторе в салоне.

Он имеет обозначение режимов, как и классический гидротрансформатор, но в ней нет парковочного тормоза, поэтому на уклоне, при отпускании педали тормоза, машина может скатиться.

Это нужно учитывать при переходе с других автоматов. А также не стоит долго стоять на передаче с выжатой педалью тормоза поскольку происходит повышенный износ узла сцепления.

Кроме того, есть возможность выбрать режим ручного переключение. Когда вместо автоматики водитель может сам выбрать требуемую передачу. Но этот режим не является полностью ручным, так как при достижении минимальных или максимальных оборотов трансмиссия сама переключит на нужную ступень.

Замена сцепления на коробке передач «Изитроник» (Easytronic) автомобиль марки Opel.

Огромное распространение в автомобилестроении получили роботизированные коробки передач (робот) с функцией автоматического переключения передач и возможностью ручного управления. Это связано с низкой себестоимостью агрегата по сравнению с классической автоматической коробкой передач. В основе конструкции устройства изитроника (робота) лежит обычная механическая коробка. На нее установлен дополнительно механизм с блоком управления, позволяющим переключать передачи в автоматическом режиме, как на обычном автомате, с функцией принудительного, т.е. самостоятельного выбора передач водителем. При этом конструктора отказались от третьей педали – педали сцепления, в управлении автомобиля и их осталось две, как в варианте управления с автоматической коробкой или вариатором. Данной коробкой передач в разное время оснащались автомобили Opel Astra H Opela Astra J Opel Corsa C Opel Corsa D Opel Zafira B Opel Zafira C и другие автомобили Opel.

Популярные статьи  Какой аккумулятор выбрать для дизеля

READ  Замена троса ручника Nissan Qashqai

На автомобилях марки Opel производитель использует робот с торговым обозначением Easytronic. Схема использует: гидровыжимной подшипник, ЭБУ коробки передач совмещенный с гидронасосом, электромоторы. сервоприводы выбора передач, селектор джойстик выбора передач, коробка стандартная механическая 5 ступенчатая. За время эксплуатации система зарекомендовала себя достаточно надежной схемой, правда первые серийные образцы имели проблему с ЭБУ коробки, решилось заменой на новый вариант блока. Продолжительность срока службы Easytronic определяется несколькими факторами и составляет срок не менее срока службы простой механической трансмиссии. Правильность содержания это основное в поддержание системы в исправном состоянии, своевременное проведение ТО и выполнение всех предписанных регламентом работ, основа долговечности системы Easytronic.

Замена комплекта сцепления на автомобиле марки Opel с системой Изитроник (робот) производится по рекомендованной процедуре завода изготовителя

Начинать процедуру необходимо с подключения диагностического компьютера, необходимо опросить все системы на предмет наличия ошибок, при необходимости устранить обнаруженные неисправности во всех системах, особенно стоит обратить внимание на работу ламп стоп сигнала, которые могут являться причиной неисправности системы Изитроник. Замена сцепления на автомобиле Opel производится со снятием коробки переменных передач, при этом стоит обратить внимание на состояние маховика, если на поверхности существует ступенька, следы износа, следы перегрева, следует заменить неисправную деталь

При снятии маховика, для замены, можно внимательно осмотреть состояние заднего сальника коленчатого вала, если присутствует запотевание или следы течи масла из двигателя, заменить задний сальник коленчатого вала. При замене сцепления на автомобиле Opel одновременно необходимо заменить гидровыжимной подшипник сцепления, ресурс этой детали примерно чуть больше ресурса сцепления, но не в два раза. При замене сцепления, при снятии приводов, стоит заменить уплотнительные сальники приводов находящиеся в коробке передач, со временем уплотнение теряет эластичность и появляется течь масла из коробки передач. После замены сцепления, сборка производится в обратном порядке. Обязательно меняется гидравлическая жидкость сцепления, прокачка производится с помощью подключения диагностического компьютера, удаляются все ошибки из памяти ЭБУ. Проверяются все параметры автомобиля заданные заводом изготовителем для нормальной работы системы. Делаются необходимые процедуры обучения ЭБУ Изитроник. робот с помощью диагностического оборудования ( через ноутбук), проводится тестовая поездка на автомобиле, для обучения. заучивания параметров ЭБУ коробки передач в различных режимах движения автомобиля.

На сегодня дальнейшее развитие роботизированных схем коробок передач получило в реализации схемы двойного сцепления, которое тянет за собой и изменение конструкции самой коробки переменных передач, увеличивая скорость переключения и устраняя характерный для прошлого этапа толчок при включении или выключении сцепления.

Почему становится нужна замена сцепления Опель Астра H робот?

Что такое «Изитроник»: особенности КПП данного типаЧаще всего владельцы автомобилей Опель, оснащенных роботом, обращаются к нам из-за необходимости произвести замену сцепления. Причиной этому является неправильная эксплуатация и игнорирование регулярного сервисного обслуживания коробки переключения передач автомобиля. К сожалению, очень немногие водители следуют необходимым инструкциям по правильной эксплуатации.

Устанавливаемая на автомобилях данной немецкой марки трансмиссия, имеет дополнительные автоматические приводы вместо педали и кулисы. Необходимо, чтобы алгоритм переключения между передачами был таким же точно, как в механической коробке. В определенный момент, когда двигатель достигает определенных оборотов, необходимо, чтобы водитель отпустил педаль газа и система осуществит переключение.

Важно понимать, что если и после восстановления работоспособности трансмиссии и полной замены сцепления водитель все также не будет учитывать особенности переключения передач в этой коробке, ему скоро снова понадобится ремонт. Именно те водители, которые не учитывают данную особенность роботизированной трансмиссии Изитроник, обращаются в нашу автомастерскую чаще всего

Узлы их трансмиссии постоянно испытывают чрезмерную нагрузку, что является причиной поломки. В момент смыкания сцепления происходят удары и рывки, что приводит к необходимости его полной замены

Именно те водители, которые не учитывают данную особенность роботизированной трансмиссии Изитроник, обращаются в нашу автомастерскую чаще всего. Узлы их трансмиссии постоянно испытывают чрезмерную нагрузку, что является причиной поломки. В момент смыкания сцепления происходят удары и рывки, что приводит к необходимости его полной замены.
