Проточка тормозных дисков со снятием и без снятия с автомобиля

Признаки неисправности

В среднем тормозные диски «ходят» около 90-100 тысяч километров, но могут изнашиваться и раньше. Крайний срок для замены тормозных колодок – около 30 тысяч километров. Но указанные в инструкции по эксплуатации цифры часто идеализированы.

Как правило, замену (ремонт) требуется как можно чаще.

Чтобы своевременно определить неисправность, необходимо знать ее основные симптомы:

  • тормозные диски активно греются даже после небольшого пробега. Это легко проверить – достаточно прикоснуться к диску после поездки;
  • существенно снизилась эффективность торможения;
  • появились лишние звуки при нажатии на тормоз;
  • во время торможения заметна сильная вибрация руля. Параллельно с этим могут появиться и биения непосредственно в педали;
  • при визуальном осмотре виден явный износ тормозного диска, появляется коррозия и глубокие механические повреждения.

Проточка тормозных дисков со снятием и без снятия с автомобиля

При выявлении хотя бы одного из симптомов своевременная проточка является обязательной

Но здесь важно не переусердствовать

Как только вы достигли минимального параметра толщины (он обязательно регламентируется производителем), дальнейшая шлифовка становится опасной. В этом случае выход один – замена.

Проточка тормозных дисков со снятием и без снятия с автомобиля

Когда нужно протачивать диски

Из руководства по эксплуатации не сложно узнать, какой ресурс у того или иного расходника на автомобиле. Но от указанного пробега следует отнимать около 20-30% с поправкой на российский климат и более сложные условия эксплуатации.

Не сложно догадаться, зачем на автомобиле нужно протачивать тормозные диски. Это способствует восстановлению высокой эффективности торможения. При эксплуатации элементы могут изнашиваться неравномерно, менять свои характеристики под воздействием климата, резких температурных перепадов и пр. То есть наблюдается определённая кривизна.

Существует несколько признаков, позволяющих определить факт необходимости проточки.

  1. Сильный нагрев диска после непродолжительной поездки. Определить это можно путём простого прикосновения рукой к элементу. Но делайте это предельно аккуратно, поскольку при высокой температуре можно получить ожог. Диагностировать перегрев проще путём наезда на лужу или выливания воды на диск сразу после остановки. Если пошёл пар, температура нехарактерно высокая.
  2. Свист или скрежет при торможении. Выжимая педаль газа, часто водители замечают характерные неприятные звуки. Из салона определить источник шума сложно. Можно попросить помощи у товарища, либо обратиться в автосервис для диагностики.
  3. В обычных условиях тормозной путь меняется в сторону увеличения. Если при одинаковых условиях тормозной путь оказался длиннее, чем раньше, диски следует проверить и обточить по возможности.
  4. Во время торможения педаль сильно западает. Её приходится глубже утапливать, чтобы остановиться.
  5. В процессе торможения возникают вибрации, руль тянет в левую или правую сторону. Отклонение в ту или иную сторону зависит от проблем с конкретным диском.
  6. Визуальные признаки износа и появления дефектов.

Проточка тормозных дисков со снятием и без снятия с автомобиля

Столкнувшись с подобными признаками, стоит задуматься о посещении автосервиса для проточки либо о выполнении этой процедуры своими руками.

Варианты самостоятельной проточки

Поскольку цена на услуги по профессиональной проточке многих пугает, некоторые автомобилисты задумываются относительно самостоятельного проведения подобной процедуры.

Настоятельно не советую браться за такую работу, если у вас нет навыков, опыта и специального оборудования. Подобная шлифовка точно не избавит от биения диска, и послужит временной мерой. Часто в видео инструкциях, а также в описаниях самостоятельной проточки, публикуемых на том же сайте Драйв, в ход идет болгарка, шлифовальные круги, наждачка и прочие подручные абразивы.

Эффект достигается незначительный, и только на некоторое время восстанавливает поверхность тормозного диска. Потому предпочтительнее отдать узел в руки профессионалов. В автосервисах есть специальный стенд, позволяющий без снятия провести обработку изделия.

При этом можно выделить 2 способа, которые все же можно использовать в гаражных условиях, пытаясь своими руками вернуть работоспособность тормозного узла на прежний уровень.

Проточка тормозных дисков со снятием и без снятия с автомобиля

Напильник или болгарка

Сразу скажу, что представленный способ подходит только под автомобили ВАЗ, отечественные машины и старенькие иномарки. Интересно, что АвтоВАЗ даже в инструкциях по эксплуатации описывает, как автовладелец может сам с помощью напильника убрать буртики.

Есть усовершенствованный способ избавления от буртиков. Выглядит процедура так:

Проточка тормозных дисков со снятием и без снятия с автомобиля

  • Сначала поднимается автомобиль и снимается необходимое колесо, за которым находится проблемный элемент;
  • Затем запускается двигатель машины;
  • Включается 5 передача;
  • Для удаления буртика можно взять напильник, либо же крупнозернистый диск для болгарки;
  • Прикладывая небольшое усилие инструментом к диску, за счет вращения колеса делается проточка;
  • После обработки диск обезжиривается.

Как вы поняли, здесь нужен помощник, чтобы один человек точил диск, а второй нажимал на педаль газа для обеспечения вращения ступицы колеса.

Проточка тормозных дисков со снятием и без снятия с автомобиля

Важно быть предельно внимательным. Ни в коем случае не применяйте такой метод на иномарках, даже если это подержанный автомобиль , и на и новых авто

Шлифовка без снятия станком

Если и делать проточку самостоятельно, то только этим методом. Поскольку никто в свой гараж не станет покупать дорогостоящее специализированное оборудование, большинство обходятся обычным токарным станком.

Но современные технологии позволяют получить специальный станок для проточки за сравнительно небольшие деньги. Это агрегат высокого уровня, способный частично заменить профессиональные установки для проточки.

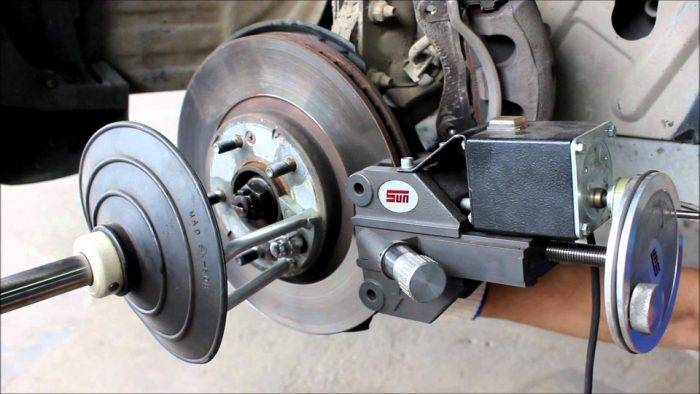

Проточка с помощью специального станка выполняется без снятия самого диска. Устройство, оснащенное электродвигателем, крепится на диске, и с обеих сторон агрегата имеются резцы. Тем самым удается избавиться даже от биения в гаражных условиях. Подробнее об использовании станка нужно читать в руководстве к конкретной модели.

Сначала проводится настройка стенда и его адаптация под параметры диска. Затем буквально за 5 минут девайс сам восстанавливает элемент тормозной системы, снимая необходимый слой.

Проточка тормозных дисков со снятием и без снятия с автомобиля

А поскольку мы заговорили о тормозной системе, не лишним будет разобраться в работе соседа тормоза в виде сцепления .

Что вы думаете насчет самостоятельной проточки? Стоит ли этим заниматься своими руками, или лучше отдать диски в автосервис, где есть программируемое, автоматизированное профессиональное оборудование?

Спасибо, что вы с нами! Подписывайтесь, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

(2 оценок, среднее: 3,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Если собрать все вопросы за последние несколько месяцев, то есть один который точно входит в ТОП пять по популярности. Как вы, наверное, уже догадались – это проточка дисков на передней оси автомобиля. Волнует этот вопрос владельцев уже не новых машин, а скажем так с пробегом около 100 000 километров. Именно тогда им выносят вердикт – вам нужна замена! НУ нужна и нужна что тут такого, МЕНЯЙТЕ, но после того когда озвучивают цифры вместе с работой, многие мягко сказать …

  • Зачем меняют или протачивают?
  • Про цену
  • Процесс без снятия
  • Процесс со снятием
  • Плюсы и минусы проточки
  • Что можно сделать своими руками
  • ВИДЕО ВЕРСИЯ

ОФИГИВАЮТ! И не без причин, не среднюю иномарку, если брать оригинальный комплект дисков стоит около 4000 – 6000, то есть пара 8000 – 12 000 + работа, думаю в 9000 – 13 000 можно уложиться. Конечно, есть неоригинальные варианты, но ценник однозначно будет в районе 3000 – 4000! Недешево все это.

А зачем вообще менять, можно ли с такими кататься? Эта мысль посещает многих после озвучивания ценника.

Порядок замены

1. Поднимаем автомобиль и снимаем колесо, для этого:

  • выставляем автомобиль на ровную поверхность
  • включаем стояночный тормоз и ставим машину на передачу
  • ставим противооткатное устройство (или кирпичи) под противоположное задние колесо, чтобы машина не покатилась
  • срываем гайки (или болты) крепления колеса
  • ставим домкрат и поднимем автомобиль, до тех пор, пока колесо не будет свободно вращаться
  • подставляем подъемную опору или бревно под машину. Не полагайтесь только на домкрат!
  • откручиваем гайки (или болты) и снимаем колесо.
Популярные статьи  Лучшие детские автокресла с Алиэкспресс – ТОП 16 по цене и характеристикам

Проточка тормозных дисков со снятием и без снятия с автомобиля

2. Снимаем тормозные колодки:

  • откручиваем крышку бачка с тормозной жидкостью (для того чтобы было проще вдавить поршень в тормозной цилиндр)
  • выкручиваем колесо в сторону, где производится замена колодок
  • отверткой немного отводим колодки от диска, ослабляя давление поршня (это позволит поднять кожух суппорта и легко вынуть колодки)
  • если имеется датчик износа, то аккуратно снимаем его
  • определяем тот болт, который при откручивании позволит откинуть корпус суппорта, не задевая тормозной шланг (как правило, это нижний болт) и откручиваем его. Используйте WD-40, если болт не откручивается

Проточка тормозных дисков со снятием и без снятия с автомобиля

откидываем корпус суппорта, получая доступ к колодкам (если это не удается сделать, то придется открутить второй болт)

Проточка тормозных дисков со снятием и без снятия с автомобиля

аккуратно вынимаем тормозные колодки, при этом запоминаем как крепилась каждая колодка (если не полагаетесь на память, можно сделать несколько снимков).

Теперь вы можете внимательно посмотреть на степень износа тормозных колодок. Если тормозные колодки изношены неравномерно, то это может свидетельствовать о заедании суппорта при движении по направляющим втулка. Это происходит из-за пыльников, которые необходимо заменить и хорошо смазать графитной смазкой. Произведите визуальный осмотр состояния тормозного диска и тормозного шланга на предмет повреждений. Нельзя надавливать на педаль тормоза при снятом суппорте, это приведет к выпадению поршня из цилиндра и утечке тормозной жидкости.

3. Устанавливаем новые тормозные колодки:

  • смазываем поршень тормозного цилиндра (не допускается попадание смазки на рабочую поверхность тормозных колодок!)
  • вдавливаем поршень суппорта внутрь барабана до упора, используя струбцину (в некоторых моделях достаточно повернуть поршень, чтобы он зашел в барабан). При этом, уровень тормозной жидкости будет подниматься, и необходимо откачать излишки

Проточка тормозных дисков со снятием и без снятия с автомобиля

устанавливаем тормозные колодки, датчик износа (если он имеется) и демпферные жестяные накладки

Проточка тормозных дисков со снятием и без снятия с автомобиля

устанавливаем суппорт на место и прикручиваем болты

Проточка тормозных дисков со снятием и без снятия с автомобиля

  • ставим колесо на место и опускаем машину
  • при необходимости доливаем тормозную жидкость до уровня.

После замены колодок несколько раз нажмите на педаль тормоза, чтобы пропал провал педали и колодки подвелись к тормозным дискам. Если педаль стала сильно мягкой, то необходимо прокачать тормоза. Убедившись, что все нормально, нужно проверить как тормозит автомобиль при движении. Во время торможения автомобиль не должно уводить в сторону. Не должно быть ни каких стуков, вибраций и посторонних шумов.

Замена передних тормозных дисков и колодок

Замена передних тормозных колодок и дисков совместно с профилактикой тормозных механизмов являются ключевым моментом содержания в безотказном состоянии тормозной системы.

Детали тормозной системы подвержены естественному износу и ресурс использования напрямую зависит от условий вождения автомобиля. Точно определить интервал замены достаточно сложно. Средний запас хода тормозных колодок составляет 10-15 тыс. км, тормозных дисков 30-40 тыс. км.

Современные автомобили на передней оси оборудованы дисковым тормозным механизмом, который состоит из вращающейся части тормозного диска и неподвижной части тормозных колодок, установленных внутри суппорта с обеих сторон.

Тормозной диск состоит из двух рабочих поверхностей: ротора и центральной части диска. Материал, из которого изготавливают тормозные диски, чаще всего— высокоуглеродистый чугун. Тормозные колодки состоят из металлической пластины и фрикционной накладки, которая крепится на заклепки или клеится на пластину.

Зачем проводить процедуру замены тормозных колодок регулярно и своевременно? Что произойдет, если не делать данную процедуру?

Современные автомобили оборудованы электронными датчиками остаточной величины тормозных колодок. При истирании колодки отображается индикация, говорящая о необходимости замены. В случае фактического износа тормозных колодок произойдет отказ тормозной системы.

В случае износа тормозных дисков ухудшается эффективность торможения, а при сильном перегреве тормозной диск может деформироваться. При систематическом перегреве выходят из строя ступичные подшипники.

Как происходит замена передних тормозных дисков и колодок?

Замена происходит всегда одновременно с обеих сторон. При замене тормозных дисков всегда меняются тормозные колодки, старые колодки будут иметь неравномерную притирку к дискам.

Технология замены достаточно проста, основное требование— соблюдение всех условий замены, а также использование специального инструмента: съемники и динамометрический ключ для затяжки соединений. Также необходимо заменить детали разового монтажа, использование которых вторично на некоторых марках автомобиля строго запрещено. В зависимости от состояния автомобиля может потребоваться профилактическое обслуживание суппортов.

Какие запасные части применять для замены тормозных дисков и колодок?

Лучше всего подойдут оригинальные комплекты запасных частей, которые специально сконструированы для конкретной модели автомобиля, либо качественные заводские аналоги.

В свободной продаже можно купить аналог, который будет идентичен оригиналу. Стоит избегать покупки существенно дешевых аналогов, по причине их низкого конструктивного качества. Такие комплекты имеют меньший срок службы и запас прочности в отличие от оригинала или качественного аналога. YEZ.RU является экспертом в подборе запасных частей, которому можно смело доверять.

Когда балансировку выполнить невозможно

Существуют ситуации, когда правильный баланс колеса, даже при соблюдении всех рекомендаций по проведению процедуры, установить невозможно. Происходить это может по следующим причинам:

  1. В колесо попал инородный предмет. К примеру, между диском и шиной оказался винтик или гайка. Проблему в этом случае решает перебортирование колеса.
  2. Некачественная покрышка. Если слои резины на покрышке нанесены неравномерно, добиться баланса не получится. Шину придется заменить или выполнить точечную балансировку колеса в сборе на профессиональном оборудовании.
  3. Деформирован колесный диск. Чаще всего неидеальной геометрией отличаются штампованные диски. Особенно российского производства. Проблема решается прокаткой или заменой диска.

Общий вес грузов, установленных на новое колесо, не должен превышать 60-ти граммов. Если для достижения баланса приходится устанавливать грузики весом более 60-ти граммов, стоит проверить правильность сборки колеса, геометрию диска и качество покрышки.

Дополнительную проверку правильной балансировки колес проводят в движении. Если на скорости 90-100 кмч не ощущаются постукивания, толчки в руль или вибрация, значит, все действия выполнены правильно. Новичку для подтверждения результатов работы целесообразно пройти диагностику на СТО. Если мастера констатируют наличие баланса колес, в дальнейшем можно смело заниматься процедурой самостоятельно.

Многие водители задаются вопросами: возможна ли балансировка колес своими руками, нужно ли самостоятельно проводить данную процедуру, не навредит ли транспортному средству этот процесс. В данной статье вы найдете ответы на все интересующие вас вопросы.

Всем знакомо приятное чувство, когда вы сделали что-то своими руками, не обращаясь за помощью специалистов. Самостоятельная балансировка колес является отличным методом сэкономить свои средства. Если понять механизм и сделать все правильно, это не займет много времени.

А зачем вообще нужна балансировка?

Может сложиться впечатление, что поменять резину с летней на зимнюю и наоборот вполне достаточно для того, чтобы пользоваться автомобилем и не знать хлопот. Однако это не так. Балансировка очень важна для обеспечения безопасности вашего автомобиля и соответственно всех тех, кто в нем находится.

Когда и как часто нужно производить балансировку?

Самостоятельная балансировка колес производится в ряде ситуаций, часть из которых является совершенно бытовой, другие же несколько нестандартными.

Опишем основные из них:

Когда вы меняете резину с летней на зимнюю и наоборот. Колесные диски остаются, заменяют лишь резину.

Когда вы нередко попадаете в ямы, либо ударяетесь колесами и это, почти наверняка, снижает баланс колес. Поэтому необходимо контролировать состояние колес и периодически проводить балансировку.

Автослесари советуют делать балансировку по достижении двадцати тысяч километров пробега автомобиля.

Не всегда удается ездить по ровной дороге, даже в городе. Попадания в ямы и ухабы неизбежны, это неблагоприятно сказывается на состоянии шин и колес.

Популярные статьи  Как и чем смазать петли дверей автомобилей

В некоторых случаях может производиться демонтаж и ремонт поверхности шины. В данном случае просто необходимо произвести балансировку.

Если вы планируете длинную поездку, более чем на две тысячи километров, то подготовка к ней включает в себя проверку всех систем автомобиля, в том числе и балансировку колес.

В общем, по описанным выше случаям, нетрудно догадаться, что процедура эта необходима достаточно часто. И каждый раз заезжать на станцию технического обслуживания может быть накладно. А значить, есть смысл выяснить, как она выполняется самостоятельно.

Плюсы и минусы проточки

Все недостатки легко устраняются после проточки диска, но важно понимать, что данная процедура не может проводиться бесконечное число раз. Рано или поздно диск придётся менять

В тот момент, когда его толщина достигнет минимума предусмотренного для данного типа автомобиля. Это и есть основной минус проточки – диск постепенно истончается, а это ведет к его хрупкости.

Проточка тормозных дисков со снятием и без снятия с автомобиляГлавным плюсом является цена. Если на замену нового диска в зависимости от модели авто придется раскошелиться на 10-40 тыс. руб, то обточка обойдется в 4-5 раз дешевле.

Это интересно: Что лучше фольксваген поло: сравнение с другими автомобилями

Про цену

Как мы с вами уже поговорили, что поставить новые стоит ОЧЕНЬ И ОЧЕНЬ НЕ МАЛО! Например, на бизнес-класс вообще от 25 до 40 000 за оригиналы. А сколько же будет стоить проточить? Отвечу сразу – намного дешевле, примерно в 4 иногда 5 раз! А если найти парня, который занимается таким для себя, в качестве «шабашки», тогда вообще можно сделать за 1500 рублей за пару, так у меня друг делал для КАМРИ

Также проточки бывают двух видов:

  • Со снятием, когда проводят всю операцию на станке
  • Без снятия, когда к ступице колеса присоединяют специальный станок с двумя резцами и он точит поверхности

Если вы обращаетесь на СТО, на процесс со снятием, тогда получается что средние цены примерно такие:

  • Автомобиль «A» и «B» класса – примерно 3000 — 3500 рублей за пару
  • «С» класса – 3500 – 4000
  • «D» около 5000 — 6000 руб.

Проточка тормозных дисков со снятием и без снятия с автомобиля

Про остальные классы не знаю, как правило представительские авто, обслуживают новыми запчастями.

Если брать процесс без снятия, тогда цены немного ниже, примерно на 500 — 1000 рублей. Тут как какой сервис загнет. Почему дешевле, да просто потому что, не нужно снимать диски и куда-то их нести, одевать на станки набивать внутреннее «зеркало» или как еще называют плоскость. Банально мороки меньше все две плоскости (объясню чуть ниже).

Процесс без снятия

Почему начал именно с него, да потому что он самый легкий и более-менее простой. Итак, опишу по шагам:

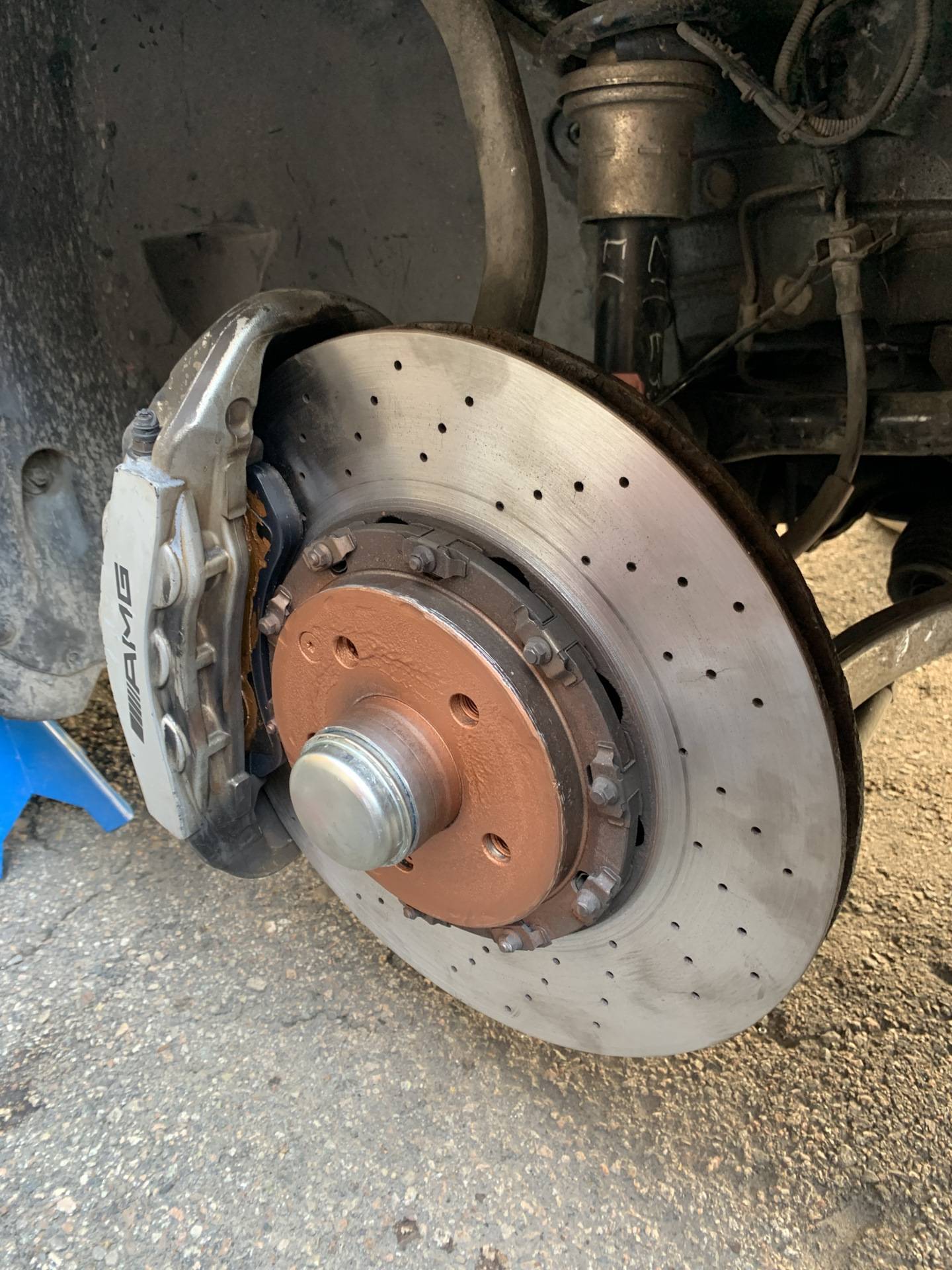

  • Машина подвешивается на подъемниках и снимается колесо
  • Откручивается суппорт (подвешивается за держатель к пружине), освобождая диск
  • Замеряется примерная кривизна полотна. Нужно для того чтобы понять на сколько точить
  • Далее на шпильки или места креплений устанавливается специальный двигатель, который будет крутить диск
  • В «уши» суппорта прикручивается специальная рама, по которой будут ходить резцы. ПРИЧЕМ сразу сверху и снизу стачивая две плоскости.
  • Начинается процесс проточки, снимают обычно немного, ведь есть минимально допустимая толщина

Проточка тормозных дисков со снятием и без снятия с автомобиля

Большим плюсом такого метода является то — что диск не снимается со своего места крепления, то есть третья плоскость (где встречается со ступицей) не используется

ЭТО ВАЖНО! Набивается новая поверхность только на двух РАБОЧИХ СТОРОНАХ (где ходят колодки), убираются все неровности и излишки. Сам метод является передовым, но у него есть неоспоримый минус, как собственно и у другого (про это чуть ниже)

Виды и технология обработки

Для устранения дефектов на диске своими руками существует две технологии обработки. Первая из них – расточка, производится для увеличения диаметра его рабочей поверхности. Такая процедура помогает избавиться от буртика, появляющегося в том случае если фрикционные накладки колодок, не захватывают при торможении всю площадь диска.

Вторая технология обработки – проточка, которую делают для устранения поверхностных дефектов: возникшего слоя ржавчины или окалины, неравномерной выработки в виде глубоких борозд. В этом случае необходимо учитывать размер снимаемого слоя исходя из минимально допустимой толщины, рекомендованной для данной марки тормозных дисков.

В недалеком прошлом был только один вид устранения дефектов своими руками на данных элементах тормозов – их обработка на стационарном токарном станке.

Для этого приходилось производить их предварительное снятие с автомобиля. В этом случае очень сложно было соблюсти при устранении дефектов необходимые балансировочные параметры. Но были специалисты, которые с этим справлялись – такие как на этом видео.

Сейчас есть технологии и специальные станки, позволяющие это сделать, не снимая передних и задних дисков с автомобиля.

На таком оборудовании очень просто выдержать необходимую балансировку и требуемую толщину рабочей поверхности, ведь на нем данные параметры устанавливаются как вручную, так и автоматически. Более наглядно это можно увидеть на приложенных видео.

Что это такое

Как автолюбитель сможет узнать, что данным механизмам необходима именно проточка, а не замена? По некоторым причинам на рабочей поверхности тормозного диска в ходе эксплуатации могут образовываться различные неровности, борозды, бортики по краю. Проточка позволит все эти изъяны снять. Но здесь есть одни нюанс. Нужно точно знать допустимую толщину диска. Эта информация указана в паспорте к нему. На различных моделях – разная минимально допустимая рабочая толщина.

Многие задают вопрос об эффективности этой операции. Может, игра не стоит свеч? Не нужно забывать здесь, что приобрести придется пару дисков для замены на одной оси.

Проточка проводится при помощи специального стакана. Базовыми плоскостями служат точки крепления тормозного суппорта. Так можно быстро и легко получить максимально гладкие и ровные поверхности, которые будут полностью параллельны.

О тормозных дисках автомобиля

Обычно производители указывают срок службы того или иного обслуживаемого узла. Именно поэтому о конкретных цифрах говорить не имеет смысла. На одних машинах колодки ходят 10-15 тысяч километров, на других бегают по 50 и более. Это касается и дисков. Если они высокого качества, то с легкостью живут по 100-150 тысяч километров, при условии исправности всей системы. Если заклинит направляющую суппорта, и колодка не будет отходить от диска, то вполне логично, что будет греться весь узел, а диски и колодки не только подвергнутся повышенному износу, но и могут выйти из строя по причине перегрева.

Тормозные диски выполняются вентилируемыми и невентилируемыми в зависимости от множества факторов. В большинстве случаев вентилируемая конструкция находится на передней оси. Сзади могут стоять обычные диски, а то и барабаны. В процессе работы диск постепенно изнашивается, а при достижении минимальной толщины его нужно заменить. Обусловлено это тем, что чем тоньше металл в месте соприкосновения с колодками, тем больше он греется.

Проточка тормозных дисков со снятием и без снятия с автомобиля

Проведение работ

Существует несколько способов выполнения проточки тормозных дисков, которые как предполагают демонтаж элемента с автомобиля, так и не требуют этого. Для выполнения операции используются токарные станки, специализированное оборудование и подручные средства. При любых работах необходимы наличие инструмента, знаний и опыта, а также соблюдение техники безопасности.

Использование станков

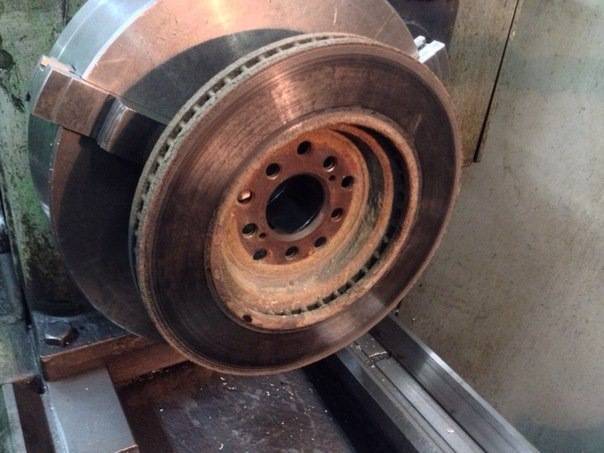

Для данного способа необходимо снять тормозной диск с автомобиля и установить его на токарный станок. Работа должна производиться только квалифицированным специалистом и с соблюдением технического регламента процесса

ОБРАТИТЕ ВНИМАНИЕ, что просто зажать диск в патрон станка нельзя, так как при этом не будет обеспечена параллельность поверхности с резцом и такая проточка окончательно загубит изделие! Соблюдение соосности и процесс проточки осуществляется следующими методами:

Популярные статьи  Не включатся 3 передача коробка автомат ниссан (nissan). В чем проблема?

  • сделать оправку, идентичную размерам ступицы колеса;
  • очистить диск от загрязнений;
  • присоединить диск к оправке посредством штатных креплений;
  • закрепить оправку в патроне станка;
  • установить соответствующий резец;
  • проверить биение плоскостей индикатором (не должно превышать 0,05 мм);
  • обработать поверхность диска с обеих сторон и торцы.

С выполнением данной работы отлично справляются твердосплавные резцы. Для достижения ровной зеркальной поверхности может потребоваться несколько проходов. Современные токарные станки с ЧПУ позволяют выполнять действия как вручную, так и автоматически, с помощью заданных программ. Это существенно упрощает процесс проточки и дает возможность контролировать операцию с точностью до микрон.

Проточка, выполненная грамотным специалистом, позволяет восстановить геометрию диска на уровень заводского изделия. Опытный мастер по характерным признакам способен определить целесообразность работы до начала ее выполнения и качество результата в конце. После проточки требуется выполнить сход-развал и балансировку колес транспортного средства, а также заменить тормозные колодки.

Работа подручными средствами

Устранение неровностей тормозных дисков данным методом хоть и дешевле других, но не является лучшим вариантом. Так как в ход идут напильники, шлифовальные машинки, наждачная бумага и прочие самодельные приспособления, теряется главный фактор всего процесса – точность.

Такой способ также предусматривает шлифовку как на рабочем столе, так и на автомобиле. Последствия могут быть непредсказуемыми, риски и ответственность полностью ложатся на мастера. Качество проводимых работ не соответствует нормам, поэтому процесс приходится повторять чаще обычного, что неблагоприятно сказывается на состоянии диска.

Некоторые умельцы ставят вместо тормозных колодок абразивные материалы и осуществляют шлифовку торможением во время езды, перегружая и перегревая диски. Выравнивание поверхности напильником также не выполняет минимальные требования к регламенту.

В каких случаях не следует протачивать тормозные диски

Шлифовка ТД выполняется далеко не во всех случаях, диск не следует точить, если:

  • толщина рабочей поверхности меньше допустимой (например, для Лады Калины она составляет 17,8 мм);
  • кривизна диска слишком велика, деталь будет сложно восстановить;
  • на плоскости имеются явно выраженные дефекты – трещины, глубокие впадины, признаки горелого металла;
  • стоимость деталей невелика, легче и дешевле установить новый ТД, чем заниматься шлифовкой;
  • на машине установлены специальные спортивные диски, неподдающиеся восстановлению.

Некоторые автовладельцы выполняют шлифовку дисков еще одним интересным способом – в тормозные колодки вставляют клинья от отрезного круга болгарки, предварительно выпилив кусок накладки, и эксплуатируют некоторое время с таким накладками автомобиль. Шлифуется поверхность ТД в этом случае на ходу в момент срабатывания тормозов. Изобретательности автолюбителей можно позавидовать, но только этот способ весьма рискованный – тормозной диск от перегрева может сильно раскалиться и лопнуть на ходу. Понятно, что последствия бывают непредсказуемыми, поэтому так лучше не рисковать.

Проточка тормозных дисков со снятием и без снятия с автомобиля

Проточка дисков в автосервисах с применением оборудования Pro Cut в среднем выполняется в течение двух часов, за работу придется заплатить приблизительно 2000 рублей. Стоимость тормозного диска Chevrolet Niva – примерно 800 руб., ВАЗ 2108-2114 – порядка 600 рублей. Заниматься протачиванием ТД здесь также нецелесообразно, проще купить новые детали и произвести замену.

Причина проблем

Царапины и канавки, образующиеся на рабочей поверхности детали, влияют на работу всей тормозной системы. Они возникают по разным причинам.

Среди наиболее вероятных:

Проточка тормозных дисков со снятием и без снятия с автомобиля

  • попадание грязи и посторонних предметов, таких как песок, мелкие камни, осколки стекла или металлической стружки в зазор между фрикционными колодками и поверхностью диска;
  • подкисление или неровная работа цилиндров и частей, которые нажимают пусковые площадки;
  • неправильное монтирование тормозных колодок;
  • низкое качество материала фрикционных накладок;
  • перегрев и деформация диска;
  • естественный износ металла от трения.

Все это еще не повод отправлять в утиль дорогостоящие комплектующие. Многих проблем можно избежать, если своевременно принять необходимые меры. Гораздо разумнее думать не о том, как выполнить замену, а о том, как предотвратить возникновение неисправности. Но не все знают, как и где проточить тормозные диски.

Проточка тормозных дисков со снятием и без снятия с автомобиля

Чаще всего о проблеме сигнализирует посторонний шум, возникающий не только при торможении, но и при движении в разных режимах. Это может быть как мягкий шорох, так и режущий слух скрежет. При первом подозрении следует осмотреть компоненты тормозной системы, очистив их от посторонних предметов и грязи. В случае дисков, обычно достаточно продуть компоненты воздухом или извлечь чужеродный предмет отверткой.

С барабанами сложнее. Они должны быть удалены. Если на поверхности металла обнаружены царапины и бороздки, то необходимо пропилить детали.

Как происходит процесс шлифовки диска

  • Автомобиль помещают в периметр ремонтной зоны СТО, вывешивают подъемником;
  • Обеспечивают первоочередные меры безопасности, выжимают стояночный тормоз;
  • Отвинчивают болты, снимают колесо;
  • Фиксируют вал на оси шпильки, подводят наждак, запускают станок на минимальных оборотах.

Скорость вращения наращивается по мере необходимости, в зависимости от величины борозд. С целью предотвращения перегрева, рекомендуем периодически диск поливать проточной водой.

Цикличность проведения операции определяет мастер, основываясь на личный опыт. Тормозной диск не подлежит дальнейшей эксплуатации, если его фактическая толщина меньше 2/3 от изначальной.

Как выполнить процедуру: пошаговая инструкция

На всех станциях техобслуживания процедура выполняется примерно одинаково. Рассмотрим подробнее оба способа.

Какие инструменты понадобятся

Если выполняется проточка со снятием, то необходимы стандартный набор инструментов и обычный токарный станок. Если же производится проточка без снятия, помимо инструментов для снятия колеса нужен ещё и специальный станок (например, Pro Cut).

Процесс со снятием

На первый взгляд процедура кажется легкой. Но здесь есть свои определенные сложности. Не нужно подвешивать автомобиль и крепить что-либо к суппортам — это плюс. Сложность заключается в том, что проточке подвергают сразу 3 поверхности ТД: верхнюю, нижнюю и околоступичную. Поверхности после выполнения работы должны быть идеально параллельными. Иначе биение никуда не уйдет.

Проточка тормозных дисков со снятием и без снятия с автомобиля

До и после проточки

Процесс без снятия

Используемые для этой процедуры станки крепятся прямо на ступицу и бывают 2 видов. Первый вариант — единый узел, который соединяется со ступицей через переходник. И это обеспечивает более точную обработку. Такой узел дорого стоит.

Проточка тормозных дисков со снятием и без снятия с автомобиля

Оборудование попроще включает в себя отдельный узел, на котором располагаются резцы. Такие станки дольше монтировать на автомобиль, резцы придётся крепить на скобе тормозного суппорта.

Проточка тормозных дисков со снятием и без снятия с автомобиля

И в первом, и во втором случаях вращение ступицы производит сам станок. Автомобиль при этом заглушен, КПП переключена в нейтральное положение.

Далее:

  • Машину поднимают на подъемнике, снимают колеса.
  • Откручивают один суппорт и крепят его к пружине с помощью держателя.
  • Измеряют кривизну поверхности, чтобы определить, сколько металла нужно снять.
  • На шпильки ступицы крепят двигатель, который и будет вращать ТД.
  • К “ушам” суппорта прикручивают специальную раму, на которой будут работать резцы. Их будет два. Поверхность около ступицы не нуждается в обработке.
  • Далее начинается сама проточка.

Резцы медленно перемещаются по поверхностям, снимая за один проход несколько десятков микронов металла. За пару-тройку проходов обрабатывается один ТД. Далее станок переставляют на другое колесо и повторяют.

Первыми снимают фаски, которые остаются от колодок. Так снижается нагрузка на оборудование, а резцы более качественно обрабатывают поверхность.

По завершении процедуры обязательно меняют тормозные колодки. Иначе обработанные диски быстро придут в негодность.

Неоспоримый плюс метода проточки — ТД не снимают с посадочного места, а значит, третью поверхность обрабатывать не нужно. Метод передовой, но имеет свои недостатки.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
