Запуск двигателя с кнопки: схема и особенности самостоятельной установки

Основные недостатки кнопки запуска двигателя

Основным недостатком такой кнопки пуска двигателя является связанная с ней опция бесключевого доступа. Этой системой сегодня оснащаются многие современные автомобили, при этом она имеет как своих почитателей, так и ярых противников. Дело в том, что наличие системы бесключевого доступа, когда автовладельцу не требуется физически использовать ключ, вставляя его в замок зажигания, существенно снижает безопасность автомобиля.

Дело в том, что автоворы могут использовать специальные мощные ретрансляторы, которые усиливают сигнал от чипа, находящегося внутри ключа у хозяина автомобиля. Например, стоит владельцу машины отойти в магазин за 200-300 метров от парковки, как преступники с помощью такого ретранслятора усилят сигнал, что позволит с легкостью открыть машину и уехать на ней второму злоумышленнику, как если бы у него в кармане был такой ключ с меткой системы безопасности.

В итоге, как-либо решить такие проблемы будет невозможно, поэтому безопасность машины существенно снижается. Неудивительно, что многие автовладельцы, даже при наличии у них на авто такой опции, отключают метку брелока, что вынуждает их открывать автомобиль, вставляя ключ в замок, а в последующем заводить автомобиль традиционным способом через ключ в зажигании.

Запуск двигателя с кнопки: схема и особенности самостоятельной установки

Подведём итоги

Кнопка запуска двигателя Start/Stop Engine – это популярная сегодня опция, которой оснащаются многие автомобили. При этом такая система позволяет не только непосредственно заводить двигатель, но и имеет дополнительные функции, в том числе блокирует рулевую колонку или позволяет с селектором АКПП в положении Драйв экстренно глушить мотор. Нужно лишь помнить, что наличие связанной с этой кнопкой функции бесключевого доступа может несколько снизить безопасность автомобиля, упростив его угон.

23.01.2020

Как завести машину, если сел аккумулятор

Завести авто, если сел (разрядился) автомобильный аккумулятор, можно многими способами. Однако не каждый из описанных далее методов подходит для автоматической трансмиссии, и не каждый может быть доступен в данную минуту. Больше всего шансов имеют машины с передним приводом и механической коробкой передач. Итак, что делать в ситуации, когда обычным поворотом ключа в замке зажигания оживить двигатель не удаётся:

  1. Прикуривание от другого авто. В этом случае используется энергия исправной батареи с другого транспортного средства. Вторая машина подъезжает к первой вплотную, но необходимо иметь комплект проводов с «крокодилами». Исправное авто необходимо заглушить. Красный провод подключается к «плюсу» автомобиля-донора, затем к плюсовой клемме неисправного авто. Чёрный провод соединяют с массой первой машины, а только потом с массой донора. Можно завести двигатель, а затем отключить провода, придерживаясь строго обратной последовательности.
  2. Ещё одним популярным методом является запуск с толкача. Для этого придётся привлечь ещё один автомобиль, а также буксировочный трос. Но этот способ подходит лишь для механических КПП. Обе машины соединяются тросом. Запуск двигателя происходит на 3-й передаче, после того как удастся разогнаться до 20 км/час. По этой аналогии можно завести севший автомобиль, если его разгонят несколько человек вручную.
  3. Применение пуско-зарядного устройства. Некоторые из таких приборов требуют электросети, а другие могут быть автономными. Достаточно подключить провода с клеммами АКБ и включить зажигание. ПЗУ осуществляет запуск, заменяя собой батарею.
  4. Быстрый запуск при помощи бустера. По своей сути, это запасной аккумулятор, который тоже должен быть заряженным. Он не поможет во всех случаях абсолютно, хотя и выдаёт высокий ток, но непродолжительное время. Бустера может оказаться недостаточно для дизельных агрегатов или с большим объёмом. Его крокодилы бросают на клеммы и включают зажигание, а после стартер.
  5. Запуск так называемым «кривым стартером». Это не что иное, как пусковая рукоятка, которую часто используют водители спецтехники. Для этого в бампере должно быть отверстие, в который вставляется один конец рукояти. Другим водитель проворачивает коленвал при включенном зажигании. Однако в современных автомобилях производители давно не предусматривают отверстий в бампере, поэтому этот способ используется лишь на старых машинах.
  6. Запуск быстрым зарядом подойдёт для транспортных средств с различной трансмиссией. Суть метода заключается в использовании пары одножильных проводов. В отличие от распространённого прикуривания тут не потребуется машина-донор. Такого эффекта хватает на 10 минут, и заряда будет ровно столько, чтобы запустить двигатель. Однако полностью восстановить ёмкость АКБ можно будет после долгого катания на повышенных оборотах.
  7. Запуск с использованием стропы. Для него потребуются домкрат и несколько метров очень прочной верёвки, которую называют стропой. Поднимаем домкратом любое из ведущих колёс и вывешиваем его. Наматываем на него нашу верёвку, включаем зажигание и прямую передачу. Резко дёрнув за стропу, раскручиваем ведущее колесо. После этого нужно быстро перевести рычаг КПП в нейтральное положение, чтобы машина не заглохла от отсутствия оборотов.
  8. С помощью алкоголя. Самый оригинальный и нетрадиционный способ, о котором слышали лишь единицы. Однако его можно использовать только для разборных, обслуживаемых батарей. В качестве алкоголя берётся сухое вино с минимальным содержанием сахара. В каждый из блоков АКБ нужно залить буквально по 30 мг. В ходе возникающей реакции сопротивление снизится, а напряжение повысится. Считается, что после этого появляется шанс запуска мотора, но сам аккумулятор больше работать не станет.

Для того чтобы не сталкиваться с полностью разряженной АКБ, необходимо контролировать её состояние и процесс эксплуатации автомобиля. По этой причине следует избегать коротких поездок с частым многократным запуском силового агрегата. Не нужно допускать частого полного разряда аккумулятора, а также хранить его в этом состоянии. В случае ослабления ремня генератора необходимо произвести его замену. Точно так же нужно контролировать состояние клемм и контактов, не допуская их сильного окисления. С наступлением морозов и если авто не эксплуатируется какое-то время, следует снять батарею и отнести её на хранение в тёплое место.

Достоинства и недостатки

Любой тюнинг автомобиля имеет как плюсы, так и минусы. Из достоинств управления запуском/остановки двигателя с помощью кнопки «Старт/Стоп» можно отметить только некоторое увеличение комфорта и минимальную экономию времени. А вот и недостатки (куда же без них):

  • Ключ придется все-равно носить с собой. Во-первых, он может понадобиться для того, чтобы попросту открыть автомобиль, если аккумулятор разрядился, и электромагнитные активаторы дверей не срабатывают (особенно это актуально при значительных минусовых температурах). Во-вторых, у многих современных автомобилей метка штатного иммобилайзера находится именно в ключе, поэтому завести двигатель можно только имея его в непосредственной близости от считывающего устройства.
  • Усложняется установка предпусковых устройств подогрева и систем сигнализации (из-за изменения штатной электрической схемы автомобиля).
Популярные статьи  Ошибка P0001 — неисправность в работе регулятора подачи топлива из-за обрыва цепи

Важно! Подобная модернизация автомобиля «грозит» аннулированием гарантийных обязательств производителя транспортного средства

Установка и подключение кнопки старт/стоп на автомобили Лада

Одна из особенностей дорогих автомобилей — наличие вместо привычного ключа зажигания кнопки старт/стоп двигателя. Опцию «Запуск двигателя кнопкой» АвтоВАЗ пока не предоставляет, но любой владелец автомобиля Лада может доработать конструкцию своими руками.

Далее представлено две схемы подключения кнопки старт/стоп:

  1. Установка готового комплекта с кнопкой, блоком управления и проводами (цена около 35$), см. каталог Алиэкспресс;
  2. Самостоятельное изготовление одной из самых популярных схем на основе автомобильных реле (стоимость около 6$).

В обоих случаях реализовать схему можно на любом автомобиле Лада (XRAY, Веста, Ларгус, Гранта, Калина, Приора или Нива 4х4), в том числе и иномарках. Кнопка устанавливается на место замка зажигания.

Замок зажигания можно:

  • убрать;
  • оставить. Кнопку старт/стоп подключить к разъему замка зажигания (позволяет в течение 10 минут вернуться к схеме запуска с ключом), а чтобы руль не блокировался оставить в нем отпиленный и повернутый ключ.

Установка кнопки старт/стоп двигателя (готовый комплект)

Самый простой вариант сделать запуск двигателя с кнопки — купить комплект, который в китайском магазине называется примерно так: «push start button start/stop car engine function working with car alarm system and remote central lock blue color back light». Судя из наименования товара, кнопка и блок управления могут быть подключены к сигнализации.

Наиболее популярным среди автолюбителей считается схема, когда запуск двигателя кнопкой происходит при нажатой педали тормоза. Все нажатия короткие, то есть удерживать для работы стартера не нужно. Именно такой алгоритм работы мы и получаем:

  • Одно нажатие — режим ACC;
  • второе нажатие — зажигание включено;
  • третье нажатие — зажигание выключено;
  • Чтобы завести двигатель нужно нажать педаль тормоза и нажать кратковременно кнопку старт/стоп (если плохо заводится, можно зажать и держать кнопку, тогда стартер будет работать).

Теперь в кармане можно носить только брелок от сигнализации.

Схема установки кнопки старт/стоп (минимальные затраты)

Алгоритм работы:

Без педали тормоза С нажатой педалью тормоза

Первое нажатие кнопки Включение зажигания Запуск двигателя
Второе нажатие кнопки Выключение зажигания Остановка двигателя
Нажатие кнопки при запущенном ДВС Остановка двигателя

Потребуется:

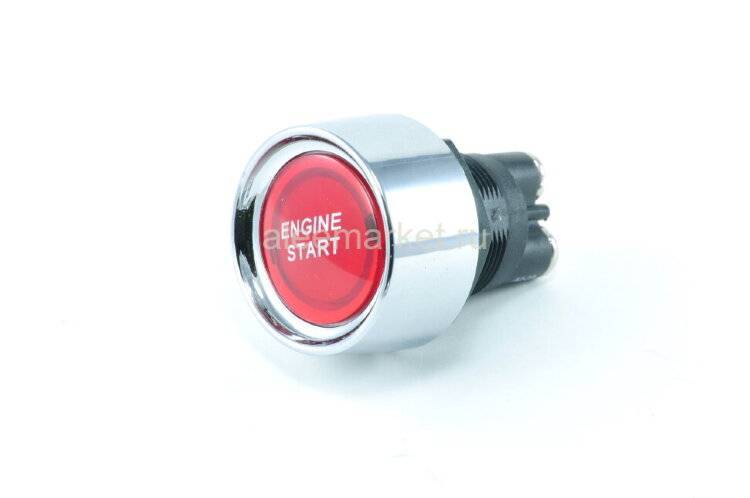

  • Кнопка старт/стоп без фиксации (продается отдельно на китайском рынке за 5$);
  • 4-х контактное реле с нормально открытым контактом (3 шт);
  • 5-ти контактное реле с нормально закрытым контактом (1 шт);
  • Реле задних противотуманных фар (ЗПТФ), каталожный номер 2114-3747 (23.3777);
  • Провода и клеммы.

Описание подключений к реле ЗПТФ (цвета проводов указаны для ВАЗ 21214 (Нива)):

  1. Рабочий контакт реле (+) — подключаем +12В от АКБ (коричневый цвет в колодке замка зажигания).
  2. Разрешающий сигнал (+) — тоже +12В от АКБ, т.к. стоит перемычка между 1 и 2 контактами.
  3. Общий (-) — масса.
  4. Рабочий контакт реле (нагрузка) — подключен +12В при включении зажигания (голубой провод в колодке замка зажигания).
  5. Управляющий сигнал (-) — подключаем кнопку старт/стоп.
  6. Разрешающий сигнал (+) — пусто.

Общая схема подключения кнопки старт/стоп:

Всего в машине будет три точки подключения:

  1. Колодка замка зажигания (контакт 15 — +12В после зажигания, контакт 30 — +12В от АКБ);
  2. К концевику педали тормоза;
  3. К проводу управления (блокировка) стартером, чтобы стартер не работал после запуска двигателя. Найти подходящий контакт можно в моторном отсеке (для Нивы — это черно-красный провод), либо подключится к лампе давления масла или лампе аккумулятора.
  4. В случае использования сигнализации, в схему можно добавить еще одно 5-ти контактное реле, которое будет блокировать кнопку при постановке машины на охрану:

А как считаете вы, нужно ли отказываться от привычного замка зажигания с ключом в пользу кнопки? Какой вариант такого тюнинга вам больше подходит? Напомним, в статье представлено только две схемы подключения, на самом деле их на много больше. Кстати, а вы знаете, как на Гранте сделать автоматическое открытие багажника?

Готовые универсальные комплекты

Современный рынок изобилует и готовыми универсальными комплектами запуска ДВС от кнопки. Они продаются вместе с защитными системами, подходят для инсталляции практически во все известные модели авто.

Готовые комплекты способны обеспечить надёжный пуск двигателя. Модернизация, если её осуществить грамотно, легко превратит систему пуска отечественного автомобиля в универсальный и функциональный элемент, ничем не отличающийся от штатного исполнения лучших в мире иномарок. Однако стоят комплекты не дешёво, а если вызвать специалиста, то вместе с установкой новая система пуска потребует довольно больших финансовых вливаний. Если же вы знаете, как поставить кнопку зажигание, то можно сэкономить.

Готовый комплект

Таким образом, установить кнопку можно несколькими способами. Каждый имеет свои особенности, преимущества и недостатки.

  1. С ключом. Такой вариант зажигания требует наличие ключа. Старая и проверенная схема. Плюс – простота инсталляции, минус – опять надо брать с собой ключ. Для запуска мотора водитель должен нажимать кнопку.
  2. Такой же вариант, только без ключа. Преимущества очевидны, а вот недостаток – сложная схема инсталляции.
  3. Кнопка с кратковременным нажатием. Достаточно лишь секунду удержать кнопку в нажатом положении – этого будет достаточно для прокручивания стартера. Преимущество схемы: кнопка даёт стартеру лишь команду активироваться, он вращается до тех пор, пока не запустится ДВС.
  4. Кнопка с длительным нажатием. То же самое, только кнопка удерживается более длительный период времени. Преимущество схемы выражается тем, что водитель сам контролирует вращение стартера. Если он отпустит кнопку – стартер перестанет вращаться.

Как и было написано выше, помимо классических вариантов использования схем, существуют также и комбинированные. Они часто придумываются на ровном месте любителями и умельцами. Некоторые схемы настолько удачны, что заслуживают более высокого одобрения.

Преимущества и недостатки

Изначально кажется, что кнопка имеет ряд преимуществ. Ведь водителю достаточно нажать на нее, и машина заведется. Проворачивать ключ нет необходимости.

Но не спешите с выводами. Также не торопитесь на Алиэкспресс за новой кнопкой. Пусть цена таких девайсов незначительная, сначала советую изучить сильные и слабые стороны такого шага. Начнем с преимуществ, к которым относятся такие моменты:

  • Нет надобности в применении ключа всякий раз, когда требуется запустить автомобильный двигатель;
  • Схема запуска с кнопки предельно простая;
  • Установка возможна на множество автомобилей;
  • Повышается уровень комфорта;
  • Старт-Стоп можно довольно эффективно связать с сигнализацией и иммобилайзером ;
  • Цена кнопки низкая;
  • Многие водители могут своими руками поставить систему, опираясь на инструкции и видео уроки;
  • Работа занимает не более нескольких часов.
Популярные статьи  Как подтянуть ремень генератора

Все выглядит очень радужно и перспективно. Но не торопитесь. Здесь есть свои подводные камни.

Водителю придется для запуска выжимать тормоз. Не самая привычная схема, к которой придется привыкнуть. Также возникают сложности в установке сигнализации с системой автозапуска, где стоит кнопка пуска мотора.

Лучше заранее подумайте о монтаже Старт-Стоп. Если это сделать до установки сигнализации, то поставить охранную систему окажется довольно дорого.

Принцип работы оборудования автозапуска

Система дистанционного запуска двигателя может быть установлена автономно, либо совместно с охранной сигнализацией. Комплектующие устройства помещаются в небольшой корпус из пластика и располагаются под капотом. Стандартный набор включает: электронную плату, связанную с группой датчиков, и провода для подключения к электропроводке автомобиля. Автозапуском может быть оборудована машина с любым типом мотора (бензин, дизель) и коробки переключения передач (автоматическая, механическая, роботизированная, вариатор). Дополнительных требований к техническому состоянию авто не предъявляется. При нажатии на кнопку брелока или при запуске соответствующей программы в приложении сигнал передается на специальный модуль, а блок управления, в свою очередь, питает электрическую цепь системы зажигания. Спустя некоторое время, необходимое для создания давления топлива бензонасосом в топливной рампе стартеру передается необходимое питание. Результат этого действия подобен повороту ключа зажигания или нажатию кнопки «Старт».

Устройство автозапуска регулирует работу мотора в течение времени, заданного механизмом, по истечении которого, происходит отключение стартера. В отличие от бензиновых ДВС в автомобилях с дизельными агрегатами система автозапуска, в первую очередь, активирует свечи накаливания. Такой алгоритм позволяет правильно прогреть цилиндры и только после этого подключать к работе стартер.

Установка и подключение кнопки Старт/Стоп с алиэкспресс

Ни для кого не секрет, что на смену привычной процедуре запуска автомобиля приходят новые, более совершенные способы. Такая тенденция наблюдается повсеместно и по мнению многих ведущих автоаналитиков в скором будущем найдёт своё применение во всех современных автомобилях. Как вы уже догадались, речь в представленной статье пойдёт о так называемой опции «старт-стоп».

Стоит отметить, что на данный момент такая доработка встречается лишь на ограниченном числе автомобилей зарубежных марок, а об отечественном автопроме и говорить не приходится. Тем не менее любой желающий может оснастить свою машину таким девайсом в каждом специализированном автосервисе.

С другой стороны, установку представленного оборудования можно произвести и самому, без привлечения сторонней помощи, взяв на вооружения некоторые правила и рекомендации. Попробуем детально освятить их в представленной статье.

Инструкция — как установить кнопку старт стоп на автомобиль

Кнопку устанавливают двумя способами:

  • с помощью монтажа готового набора: кнопочного устройства, блока управления, проводки;
  • своими руками, пименив какую-либо популярную схему.

Второй способ не рекомендует, так как остается проблема блокировки руля. Замок зажигания убирают или оставляют, на случай обратного перехода на его использование. Наиболее простая схема предполагает в качестве управления использовать непродолжительное нажатие тормоза (или отпускание). Блок управления в такой схеме состоит из нескольких реле. Установку такой схемы на собственную машину желательно доверять специалистам.

Кнопка «старт стоп»: плюсы и минусы

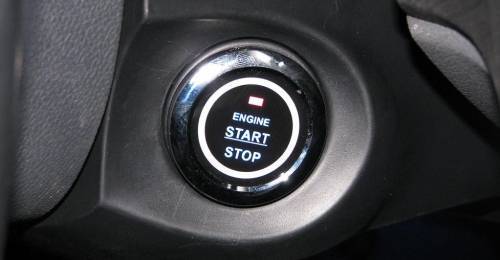

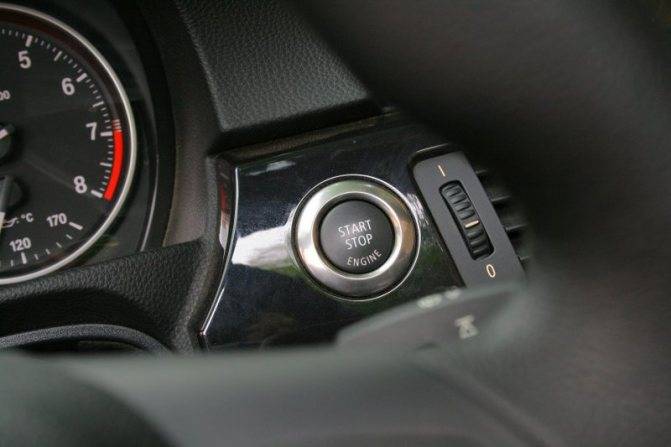

Кнопка представляет собой маленькое изделие, инсталлируемое вместо ЗЗ или в другую часть салона автомобиля. Для запуска мотора достаточно одного лишь нажатия пальцем. Это просто, удобно и оригинально.

Запуск двигателя с кнопки: схема и особенности самостоятельной установкиEngine Start-Stop

Штатные кнопки на иномарках функционируют так: как только машина снимается с «охраны», водитель садится внутрь, нажимает педаль тормоза и задействует кнопку один раз. Спустя полсекунды силовой агрегат запускается. Чтобы остановить мотор, достаточно ещё раз нажать тормоз и кнопку.

Часто кнопки оборудуются светодиодами для удобства эксплуатации. Светящийся индикатор даёт знать водителю, что пуск автомобиля прошёл успешно (на некоторых иномарках уровень шумоизоляции кузова доведён до такого уровня, что внутри салона даже не слышно, заведён двигатель или нет).

Преимущества и недостатки

  Преимущества Недостатки
1 Для запуска двигателя достаточно лёгкого нажатия Чтобы завести машину, нужно сесть в неё и нажать педаль тормоза. С непривычки многие водители забывают об этом
2 Больше не нужно носить с собой ключ зажигания Возможны затруднения при установке сигнализации с прогревом. Так, потребуется как минимум два брелока — один из них нужно отдать мастерам. Они разберут его, достанут микросхему и установят её в автомобиль. Питание будет подаваться только в момент запуска
3 Кнопка устанавливается в любом месте, в том числе прямо под рукой, что повышает удобство использования Установка сигнализации на машину с кнопкой, как правило, стоит дороже
4 Ряд вариантов совмещается с автосигнализацией, иммобилайзером и другими системами безопасности
5 Можно закрывать автомобиль простым нажатием кнопки на двери, без необходимости ставить её на сигнализацию — это экономит время, если вы покидаете салон ненадолго

Примечание. Бытует мнение, что якобы в машину не удастся зайти, если сядет батарейка в брелоке. На самом деле это не так. Достаточно будет подвести брелок со стороны кнопки, а если сядет АКБ – тогда открыть автомобиль ключом.

Теперь вы знаете, как вместо замка зажигания поставить кнопку. Это можно осуществить своими руками, экономя на услугах дорогих специалистов.

Система пуска автомобиля назначение и технические требования

Система пуска автомобиля служит для автоматического дистанционного пуска двигателя и состоит из стартера, механизма зацепления, электромагнитного реле и вспомогательного реле. Основными техническими требованиями к системе пуска являются:

  • надежная работа стартера при 40-50 тыс. км пробега;
  • надежная работа стартера при пуске до температуры 15оС
  • надежная работа механизма зацепления и электромагнитных реле;

электрическая проводка питания стартера и реле надежно крепится. Стартеры, например, для легковых автомобилей СТ 29.3708, СТ 230-62, для грузовых автомобилей СТ 142 Б, СТ 130 Б потребляют ток от 550 до 850 А с частотой вращения до 5 тыс. мин-1 с последующим снижением тока до 80-100 А.

Как кнопка влияет на защиту от угона

В большинстве случаев наличие устройства никак не отражается на безопасности авто. Потому что в подавляющем большинстве современных схем так или иначе предусматривается использование ключа в брелоке машины. То есть если злоумышленник вскроет дверь без помощи «родного» ключа, кнопка «старт/стоп» попросту не запустит двигатель.

Проблемы могут возникнуть тогда, когда брелок из схемы исключается. Обычно такое происходит, когда установкой механизма занимаются дилетанты. Выход прост: доверить установку кнопки профессионалам.

Так что же даёт кнопка «старт/стоп»? Во-первых, комфорт, во-вторых — экономию времени. Последний момент особенно актуален в современном мире, где люди постоянно куда-то спешат. Для установки кнопки по простейшей схеме не требуется серьёзных познаний в электротехнике. Всё, что нужно новичку — внимательно изучить схему, прилагаемую к каждому комплекту, и не перепутать цвета проводов.

Популярные статьи  Замена заглушки блока двигателя

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Запуск двигателя с кнопки: схема и особенности самостоятельной установки

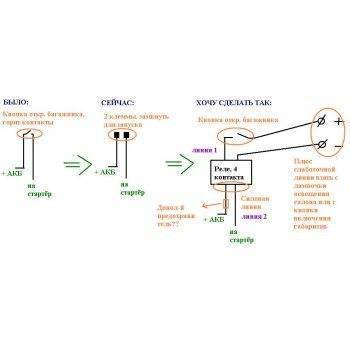

Вопрос для тех, кто знаком с электрикой. Справа схемка как была, как есть и как (временно) надо сделать. Предыстория: из-за старости проводки ваз 2103 на горячей машине (мотор больше 90 градусов) где-то греется проводка и не проходит ток до втягивающего реле: оно либо щёлкает при повороте ключа, но не крутит, либо вообще не щёлкает. При этом если включить зажигание, октрыть капот и взять проводок и замкнуть плюс и провод, идущий к втягивающему, стартёр крутит.

Т.к. беглый осмотр проводки показал горы изоленты и провода, меняющие свой цвет по 2-3 раза (кто делал – не знаю), то надо всё делать основательно, а таких планов пока нет.

Что было сделано: картинка БЫЛО: От клеммы акб и от проводка к втягивающему прокинут двухжильный 1 или 1.5 кв. мм провод, проведён в салон и на него посажена кнопка. Работает так: включаешь ключом зажигание, жмёшь кнопку – запуск. Кнопка взята от открывания багажника. В цепи нет реле или предохранителей. Контакты кнопки горят и кнопка иногда без ошкуривания контактов не работает.

Что сейчас: картинка СЕЙЧАС: кнопку сняли, остальное тоже самое. Теперь для запуска надо замкнуть две клеммы. Искрит, но работает.

Что будет сделано: картинка ХОЧУ СДЕЛАТЬ ТАК: через реле 4-х контактное и через предохранитель для силовой линии. Суть: покупаем реле, выдерживающее ток от АКБ. Имеющиеся провода «+» АКБ и к втягивающемуся присоединяем к силовой линии реле. Управляющую линию делаем через ту же кнопку (открывания багажника), но ток берём от: 1) Освещение салона; либо 2) Кнопка включения габаритов; либо 3) Замок зажигания. В таком случае слаботочная линия защищена предохранителем одного из трёх источников.

Автомобили

Инструкция по установки кнопки «Старт-Стоп» ( Start engine) на BMW E36.

После того как на Е36 начал клинить замок зажигания появилась идея установки кнопки Start engine. Кнопка была заказана тут, на тот момент за 1378 рублей, посылка пришла на восьмой день.

Внутри коробки было все необходимое для подключения и установки: кнопка с проводами, блок управления, проводка, два брелока иммобилайзера, RFID кольцо-считыватель, схема подключения.

Сначала все поставил на свои места. Кольцо положил под центральную консоль в районе пепельницы.

Для того чтобы можно было просто положить ключи с брелоком в этот кармашек.

Блок управления прицепил пластиковыми хомутиками к трубе под приборной панелью со стороны водителя.

Кнопку сначала хотел установить вместо прикуривателя, но она оказалась больше чем я думал. Единственное подходящие место для нее здесь.

Для установки кнопки нужно подогнуть металлические ушки

и вставить кнопку в просверленное отверстие, сильно прижать ее и после этого разогнуть ушки с обратной стороны панели.

После установки всех элементов снял замок зажигания и удалил из него личинку, механизм блокировки руля и поставил на место.

Теперь можно подключать!

Основная колодка блока управления.

Черный провод блока – МАССА, прикручиваем к кузову

Желтый – СТАРТЕР, соединяем с черно-желтым (черный с желтой полосой) проводом замка зажигания

Синий – ACC (первое положение замка зажигания), соединяем с фиолетовым проводом замка зажигания

Белый – ЗАЖИГАНИЕ 1 (второе положение замка ), соединяем с зеленым проводом замка зажигания

Коричневый – ЗАЖИГАНИЕ 2 (второе положение замка), соединяем с зелено-белым (зеленый с белой полосой) проводом замка зажигания

Красный – +12В (питание блока управления), соединяем с красным проводом замка зажигания

Синий с белой полосой – к лягушке педали тормоза

Коричневый – не используется

Логика работы кнопки : ложим брелок в карман на центральной консоли (в районе кольца), раздается звуковой сигнал(система активна), первое нажатие = первому положению ключа зажигания, второе нажатие (без нажатия на тормоз) включается зажигание = второму положению ключа, третье нажатие (без нажатия на тормоз) выключается все и система начинает пищать сигнализируя о том что ключи находятся рядом с кольцом, если брелок находится вне зоны действия кольца то через 35 сек. прозвучит один сигнал говоря о том что система заблокирована.

При удержании педали тормоза становится активна система запуска двигателя 2 режима , короткое нажатие стартер крутит 0.8сек. и отключается, длинное нажатие стартер будет крутить пока не отпустите кнопку.

Без брелока система заблокирована при первом нажатии на кнопки включается ACC примерно на секунду и выключается, на последующие нажатия кнопка не реагирует вообще.

В положение АСС и ЗАЖИГАНИЕ кнопка моргает, при работающем двигателе горит постоянно.

Двигатель заглушить можно только когда нажата педаль тормоза.

После того как все проверено и собрано осталось вставить красивую заглушку в отверстие где раньше была личинка замка.

Красивая заглушка – это крышка от тормозной жидкости ))) Идеально подошла по диаметру, а вот по высоте пришлось немного обточить.

После некоторого времени использования данного девайса, оказалось что второй режим ( длительное нажатие кнопки ) не работает, стартер крутит всего 0.8 секунды сколько не дави на кнопку. Двигателю не всегда хватает времени для запуска, а зимой он вообще не заведется, а так как зима близко было заказано подобное, но другое устройство.

Всем привет! Темой нашего разговора станет установка кнопки Старт Стоп. В последнее время об этом говорят все чаще, потому я решил внести некоторую ясность относительно возможности и целесообразности такого шага.

В действительности каждый стремится к повышению собственного комфорта и облегчению жизни. Примеров можно привести множество. На автомобили устанавливается круиз-контроль , чтобы не держать постоянно педаль газа. Также мы подключаем камеры заднего вида , дабы не приходилось перекидываться через сиденье и крутить туда-сюда шеей. А навигаторы в полной мере заменили старые бумажные карты.

Что же касается установки простой кнопки вместо замка зажигания, то это довольно удобно, да еще и модно. Подобный автозапуск предусмотрен на множество современных машин. А вот владельцы старых авто могут лишь монтировать кнопку своими руками.

Схема не самая сложная, что вызвало настоящую волну популярности переделки системы зажигания. Стоит это делать или нет, каждый решает сам для себя.
