Давление в системе охлаждения двигателя автомобиля

Нюансы работы системы охлаждения

Многое также зависит от используемой охлаждающей жидкости. Заливать воду, к примеру, не нужно даже в старые автомобили, лучше прикупить недорогой антифриз, проблем будет меньше. Тем не менее современные моторы требуют качественного охлаждения. Завод-изготовитель в мануале указывает рекомендуемые марки ОЖ. Желательно придерживаться этих советов и не разбавлять антифриз, если у вас не концентрат.

Современные охлаждающие жидкости имеют различный срок службы и температуру кипения. К примеру, G12 закипает позже, нежели G11, а G12++ обладает повышенным ресурсом, но и стоит он дороже. В любом случае во избежание закипания мотора рекомендуется заливать только качественную охлаждающую жидкость.

Проблемы с внутренним давлением

Зная из руководства по эксплуатации, какое давление должно быть в норме при работе конкретно вашего мотора, может возникать все две основные проблемы.

Тут речь идет о том, почему нет давления в системе, то есть оно чрезмерно низкое, либо почему оно выше нормы, и как снизить его теперь.

Избыточное давление

Если давление окажется выше нормальных показателей, компоненты охлаждающей системы и самого ДВС могут выйти из строя. Есть случаи разрыва радиатора, срыва патрубков, деформации шлангов и пр.

Когда в процессе эксплуатации авто то и дело слетают те или иные патрубки, относящиеся к охлаждению, это указывает на чрезмерно высокое внутреннее давление. Причем причина всегда одна и та же. Это неисправный предохранительный клапан. Об этом мы уже говорили в теме о том, почему выбрасывает тосол из расширительного бачка. Настоятельно советую перечитать. Решается проблема предельно просто. Нужно снять старую пробку на бачке или радиаторе, и установить новую.

Эта крышка на самом деле клапан. Причем в современных авто он двойной, и отвечает одновременно за подсос воздуха и сброс избыточного давления.

Дефицит давления

Когда давление в системе падает, первым делом это можно идентифицировать по слабому нагреву воздуха, поступающего из печки машины.

Причин падения давления бывает несколько:

• Зависание клапанной крышки. Она зависла в открытом положении, то есть нарушена герметичность, происходит подсос воздуха. Если после прогрева мотора открутить крышку, услышите шипение выходящего воздуха. При его отсутствии клапан не работает;
• Подтекает антифриз. Не всегда удается найти источник проблемы. Потому можно провести простую проверку с помощью насоса, манометра и простейших инструментов. Насос подключается к бачку и начинается прокачка. Нужно добиться 1,4-1,6 бар. Теперь смотрите, откуда вытекает ОЖ;
• Дефицит ОЖ. Когда антифриза больше нужного, его будет выбрасывать через клапан при нагреве. Если жидкости мало, закипание происходит быстрее нормы, образуются воздушные пробки и в системе наблюдается малое давление. Тут нужно просто следить за уровнем антифриза.

В жизни автомобилиста случается всякое. Но статистика наглядно говорит о том, что большинство проблем с мотором имеет непосредственную связь с системой охлаждения и ОЖ. Нужно как минимум научиться правильно смешивать антифриз и постоянно поддерживать нужный уровень в бачке.

Всем удачи на дорогах!

Подписывайтесь, оставляйте отзывы, задавайте интересующие вас вопросы!

(2 оценок, среднее: 5,00 из 5)

Какое давление в системе охлаждения двигателя

Итак, двигатели внутреннего сгорания являются тепловой машиной, то есть энергия сгорания топлива преобразуется в механическую работу. При этом КПД двигателей данного типа (особенно бензиновых) достаточно низкий, так как полезная энергия в большой степени расходуется на нагрев и трение сопряженных деталей.

Что касается нагрева, двигатель нуждается в эффективном охлаждении. Если детали перегреются, зазоры между ними уменьшаются в результате температурного расширения. В том случае, когда силовой агрегат сильно перегрет, мотор попросту заклинивает.

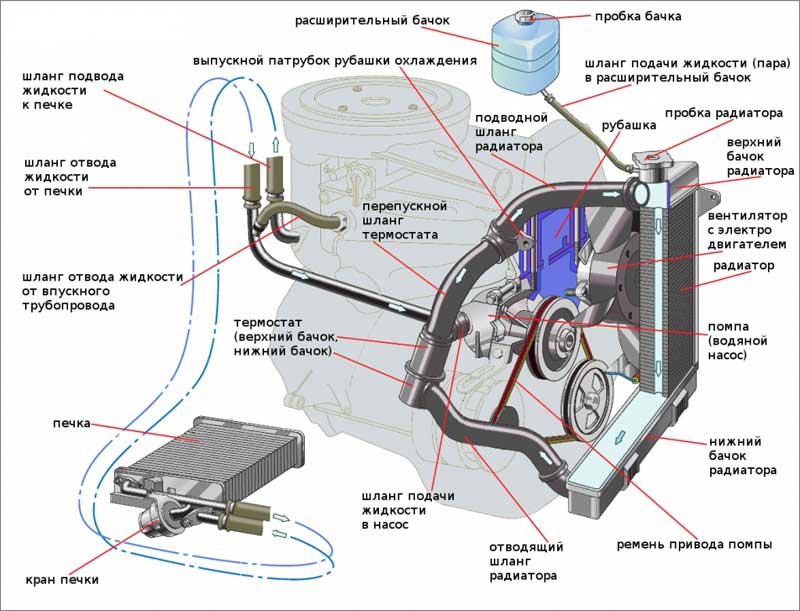

Для отвода избыточного тепла в современных ДВС используется комбинированная система охлаждения, которая состоит из воздушной и жидкостной систем. В жидкостной системе реализована циркуляция специальной охлаждающей жидкости (тосол, антифриз) по каналам в блоке и ГБЦ.

Под воздушной системой следует понимать вентилятор системы охлаждения, который включается при определенном нагреве и охлаждает двигатель путем его обдува потоком воздуха. Что касается жидкостной системы, охлаждающая жидкость циркулирует в данной системе под определенным давлением.

Примечательно то, что давление внутри системы охлаждения создается не специально (принудительно), а является результатом особенностей работы данной системы

Кстати, для поддержания нормального температурного баланса для двигателя важно не давление, а нормальная циркуляция ОЖ по системе

Так вот, охлаждающая жидкость в системе нагревается. От нагрева происходит расширение, уровень жидкости в системе поднимается. С учетом того, что жидкостная система является закрытой, не трудно догадаться, что с нагревом ДВС и самой жидкости антифриз/тосол сильно расширяется и увеличивается в объеме (до 20%). В результате образуется давление внутри.

Более того, герметичность и давление в системе позволяет повысить температуру кипения охлаждающей жидкости. Простыми словами, если при атмосферном давлении ОЖ или вода закипит при 100 градусах по Цельсию, то с учетом повышенного давления точка кипения сдвигается в большую сторону.

Например, давление в 1.5 атмосферы означает, что ОЖ закипит при 110 градусах, увеличение давления еще на 0.5 атм. отодвинет точку кипения еще на 10 градусов и т.д. Если добавить, что в современных антифризах пакет присадок позволяет улучшить также свойства самой жидкости, температурой кипения нередко является отметка около 130-140 градусов при нужном давлении. Это позволяет увеличить температуру срабатывания термостата, делая моторы более «горячими», производительными и одновременно экологичными.

Сейчас читают

Схема системы охлаждения УАЗ Буханка

Проверка датчика температуры охлаждающей жидкости

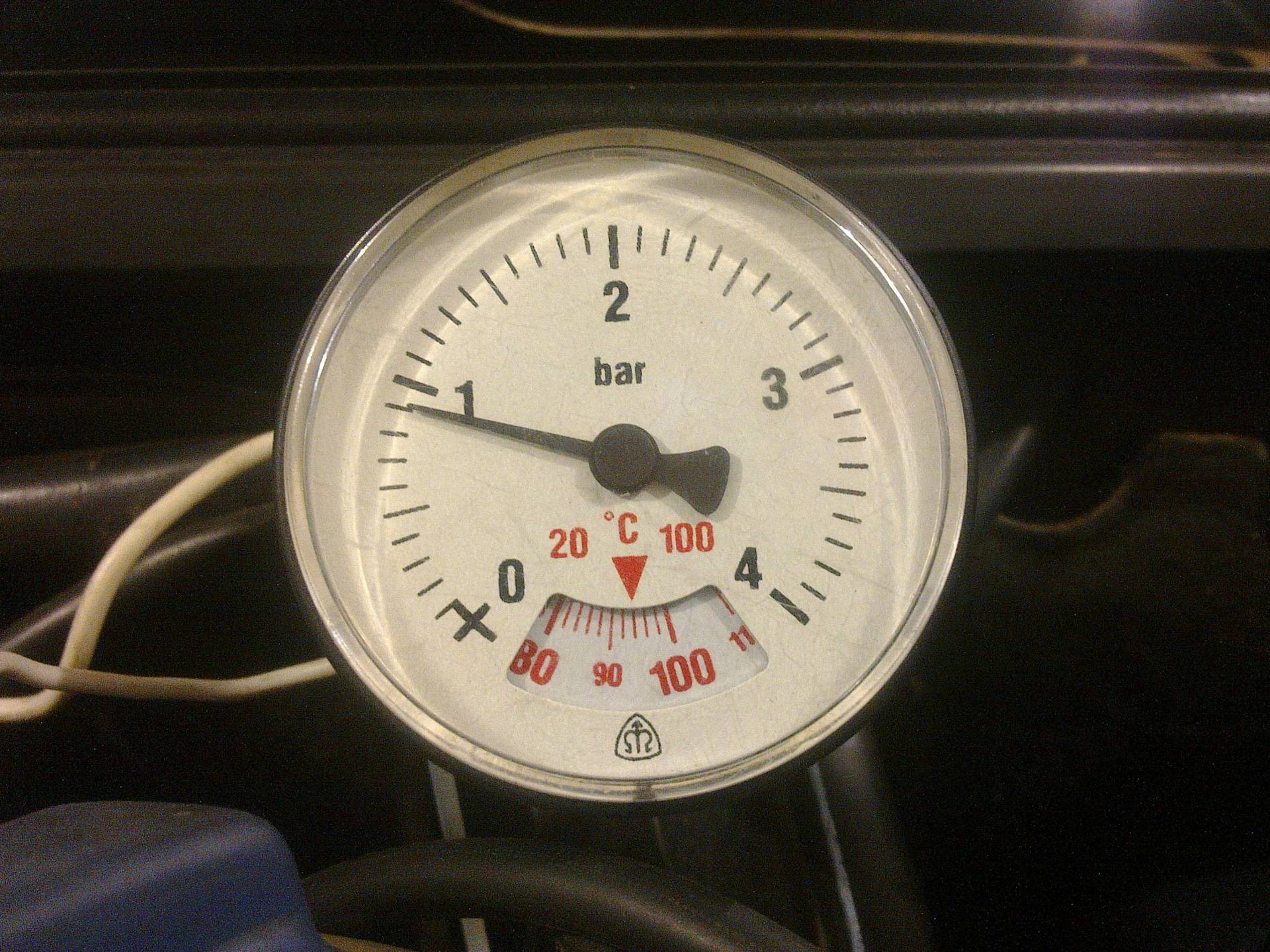

Идем далее. На разных двигателях рабочее давление внутри системы охлаждения может отличаться от 1.2 до 2.0 атм. или даже больше (другими словами, от 1.2 до 2.0 Бар). Данный показатель зависит от конструктивных особенностей ДВС, свойств самой ОЖ, температуры термостатирования и т.д. При этом давление создает сама жидкость при нагреве в замкнутом контуре.

При этом избытки давления сбрасывает в атмосферу специальный клапан, который находится в крышке расширительного бачка

Обратите внимание, важно понимать, что от данного клапана и общей герметичности самой системы напрямую зависит ее работоспособность и эффективность охлаждения мотора

Простыми словами, если система герметична, клапан контролирует давление внутри системы, не допуская образования избыточного давления, что и препятствует разрыву патрубков, радиатора или самого расширительного бачка и т.п.

Еще одной функцией крышки бачка является выравнивание давления после того, как двигатель заглушен и ОЖ начинает остывать. Уровень остывающей ОЖ понижается, во время остывания в закрытой системе неизбежно образуется разрежение. Вполне очевидно, что это также приведет к проблемам. Чтобы выровнять давление, клапан в крышке расширительного бачка открывается, через него происходит забор наружного воздуха.

Возможности для тюнинга

Различные заводские недоработки ведут к модернизации системы охлаждения ЗМЗ-406 владельцами и водителями. Существуют различные возможности для улучшения системы. Такой тюнинг сделает жизнь гораздо легче.

Так, можно принудительно включать вентилятор радиатора с индикацией. Напряжение подается на электромотор. Здесь же можно менять разъемы подключения колодки вентилятора. Также многие ставят электропомпу, которая прокачивает тосол через печку. Можно сделать так, чтобы электропомпа включалась вместе с вентилятором.

С помощью данных доработок можно получить максимальную температуру двигателя в 97 градусов. Если включать вентилятор вручную, особенно в пробках, то имеется большой запас теплоемкости. Система охлаждения ЗМЗ-406 будет работать исправно, и мотор не перегреется.

Некоторые владельцы считают электровентлиятор ненадежным и уходят от этого решения. Например, можно установить принудительное охлаждение, приводимое в действие от помпы. Надежность выше, чем у электрического аналога. Систему такую применяли за ЗМЗ-402 и на «Газелях». Если нужно модернизировать инжекторную «Газель», то просто устанавливают вентилятор системы охлаждения на карбюраторный ЗМЗ-406. Но понадобится также и помпа.

Диагностирование системы охлаждения двигателя

Общее диагностирование технического состояния системы охлаждения заключается в определении ее герметичности и теплового баланса.

Заключение о герметичности системы делают, визуально убедившись в отсутствии утечки ОЖ при работающем и неработающем двигателе, а также по скорости убывания жидкости из расширительного бачка в процессе эксплуатации автомобиля.

О тепловом балансе системы судят по времени прогрева двигателя и поддержанию его номинальной рабочей температуры при нормальной нагрузке. Проверку производят с помощью указателя температуры охлаждающей жидкости.

Работа системы охлаждения считается удовлетворительной, если температура двигателя удерживается в пределах 85…95 °С при движении нагруженного автомобиля со скоростью около 90 км/ч.

Проверить общее состояние системы охлаждения и найти конкретные места утечки ОЖ можно при подаче воздуха под небольшим давлением в систему охлаждения.

Для проверки герметичности системы охлаждения можно использовать воздушную сеть (рис. 1, а), а в случае ее отсутствия, воздушный насос (рис. 1, б), которые подсоединяют к пробке расширительного бачка или радиатора.

С помощью редуктора или насоса поднимают давление до величины давления открытия пробки расширительного бачка (0,09…0,13 МПа) в течение 2 мин. Следят за показанием манометра: давление должно быть стабильным, в противном случае визуально определяют утечки ОЖ или проверяют охладители отдельных составных частей двигателя (системы рециркуляции, радиатор охлаждения масла и т.д).

Причиной быстрого убывания ОЖ в системе может быть неправильная работа клапана пробки расширительного бачка и ее недостаточная герметичность. При появлении этой неисправности необходимо проверить состояние клапана пробки и давление его открытия (значение давления указано в технических характеристиках данного двигателя).

Рис. 1. Проверка герметичности системы охлаждения с использованием воздушной сети (а) и воздушного насоса (б): 1 — пневморедуктор; 2 — манометр; 3 — герметизирующая насадка; 4 — радиатор; 5 — насос; 6 — пробка расширительного бачка

Работоспособность радиатора определяют по разности температур ОЖ в его верхней и нижней части, которая должна быть в пределах 8…12 °С. Уменьшение разности температур указывает на наличие накипи в трубках радиатора или на его загрязнение.

При проверке термостата его снимают с двигателя и помещают в емкость с жидкостью, имеющей температуру окружающего воздуха. Можно использовать обычную воду, но, учитывая, что температура ОЖ в современных двигателях может превышать 100 °С, желательно применять технический глицерин, температура кипения которого выше. В случае же использования воды можно установить только начало открытия клапана. Жидкость постепенно нагревают; при температуре 70…80 °С (в зависимости от модели двигателя) должно начаться открытие клапана термостата. За температуру начала открытия принимается та, при которой ход клапана, расположенного со стороны входного патрубка радиатора, составляет 0,1 мм. Для более точного определения величины хода можно использовать индикатор часового типа на кронштейне. Дальнейшее повышение температуры до 90…110 °С (в зависимости от модели двигателя) должно привести к полному открытию клапана (6…8 мм). Если после проведения вышеописанной проверки установлено, что термостат не удовлетворяет указанным условиям, его заменяют новым, так как ремонту он не подлежит.

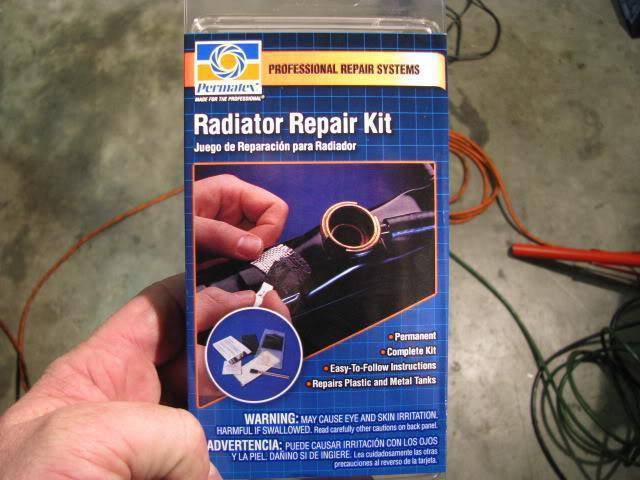

При появлении утечки ОЖ из радиатора, если найти место утечки не представляется возможным, радиатор проверяют на герметичность. Существуют два способа проверки: непосредственно на автомобиле и при снятом радиаторе.

При проверке на автомобиле радиатор заполняют водой, все патрубки закрывают заглушками, оставив один открытым (через него в радиатор подают воздух под давлением примерно 0,1 МПа). По месту появления воды и определяют место утечки.

Однако из-за сложности доступа к радиатору удобнее проверять его, сняв с автомобиля. После снятия закрывают заливную горловину и все патрубки радиатора, оставив один открытым, через него подают в радиатор воздух под давлением примерно 0,1 МПа. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые и укажут точное место утечки.

Жидкостный насос проверяют на отсутствие утечек через нижнее контрольное отверстие. Если при работе насос издает шум, проверяют также его осевой люфт. При появлении утечки ОЖ из жидкостного насоса, шума при работе и увеличенного осевого люфта насоса, его снимают с двигателя, разбирают, проверяют и при необходимости ремонтируют или заменяют насос.

Проверку электрических элементов системы охлаждения проводят с помощью сканеров и тестеров.

как работают вентиляторы на ниве шевроле

Как работают вентиляторы на ниве шевроле

Советы для автомобилистов

Выгодный тепловой режим двигателя внедорожника Шевроле Нива поддерживает система охлаждения, в которой немало важную роль играют два исправных вентилятора, обеспечивающих требуемый поток воздуха через сердцевину радиатора. В случае выхода из строя вентиляторов, система охлаждения не справляется с отводом лишнего тепла от двигателя, и он начинает перегреваться. В связи с тем, что число вентиляторов на автомобиле Шевроле Нива увеличено вдвое, электрическая схема их включения стала сложнее, чем на обычных легковых автомобилях.

Если стрелка указателя температуры находится вблизи красной части его шкалы, а вентиляторы системы не включаются, то придётся остановиться и начинать поиск этой неисправности. Для этого понадобится снять крышку дополнительного монтажного блока, находящуюся под передней панелью (ниже бардачка) в районе расположения ног переднего пассажира. Предохранителей, защищающих электрические цепи электродвигателей вентиляторов, два. При перегорании предохранителя защищающего цепь правого электродвигателя не будут включаться оба вентилятора, а при перегорании второго не будет включаться только левый вентилятор.

В этом же блоке, расположено три реле, которые отвечают за включение правого вентилятора на малой и большой скорости вращения и включение левого вентилятора на большой скорости вращения. Дополнительное реле должно срабатывать при подаче на её клемму №86 управляющего сигнала с клеммы №46 (контролёра ЭСУД). В этом случае, напряжение на клеммы электродвигателя вентилятора будет подаваться через резистор. При перегорании резистора или выхода из строя этого реле, малая скорость включения вентилятора работать не будет.

Принудительное включение вентиляторов охлаждения на Ниве Шевроле

Если вы посмотрели это видео то непытайтесь писать свои тупые коменты я загрузил его не для этого.

https://youtube.com/watch?v=YNs5rPm54FY

Вентиляторы на Ниве Шевролет

Всем привет! Ставьте лайки, подписывайтесь на канал и рассказывайте Друзьям. Еще много чего есть интересное.

Реле включения правого вентилятора срабатывает при поступлении управляющего сигнала на его клемму №86 с клеммы №6 управления (контролёра ЭСУД). В этом случае вентилятор должен начать работать на большой скорости вращения. Если нет управляющего сигнала или вышло из строя это реле, правый вентилятор включаться не будет. Этот же управляющий сигнал включает в работу и левый вентилятор, так как между клеммами №86 и №85 правого и левого реле включения вентиляторов стоит перемычка. Но питание на электродвигатель левого вентилятора идёт через свой предохранитель.

Также не будут включаться оба вентилятора при выходе из строя датчика температуры охлаждающей жидкости (ДТОЖ). Так как именно по его данным о температуре антифриза, зависит решение контролёра о включении или не включении вентиляторов.

Из-за повышенной температуры внутри моторного отсека бывают случаи деформации пластмассовых кожухов вентиляторов, а при их включении, вращающиеся лопасти вентиляторов задевают за кожух. В результате чего, происходит разогрев кончиков лопастей до температуры их плавления. Когда вентиляторы отключаются, лопасти привариваются к кожуху и при последующем их включении они работать не будут.

Возможна ещё одна проблема, связанная с началом работы вентиляторов сразу после включения зажигания, когда антифриз в системе охлаждения двигателя ещё холодный. Происходит это по следующим причинам:

• потеря контакта на колодке или в жгуте проводов идущих от датчика температуры охлаждающей жидкости до контролёра ЭСУД, ведь если снять разъём с этого датчика, то при исправных электрических цепях вентиляторов, они должны оба заработать;
• «глюк» (неисправность) контролёра ЭСУД;
• залипание контактов реле включения вентиляторов (но вероятность залипания контактов сразу на трёх реле очень мала);

Какое давление в системе охлаждения двигателя

Итак, двигатели внутреннего сгорания являются тепловой машиной, то есть энергия сгорания топлива преобразуется в механическую работу. При этом КПД двигателей данного типа (особенно бензиновых) достаточно низкий, так как полезная энергия в большой степени расходуется на нагрев и трение сопряженных деталей.

Что касается нагрева, двигатель нуждается в эффективном охлаждении. Если детали перегреются, зазоры между ними уменьшаются в результате температурного расширения. В том случае, когда силовой агрегат сильно перегрет, мотор попросту заклинивает.

Для отвода избыточного тепла в современных ДВС используется комбинированная система охлаждения, которая состоит из воздушной и жидкостной систем. В жидкостной системе реализована циркуляция специальной охлаждающей жидкости (тосол, антифриз) по каналам в блоке и ГБЦ.

Под воздушной системой следует понимать вентилятор системы охлаждения, который включается при определенном нагреве и охлаждает двигатель путем его обдува потоком воздуха. Что касается жидкостной системы, охлаждающая жидкость циркулирует в данной системе под определенным давлением.

Примечательно то, что давление внутри системы охлаждения создается не специально (принудительно), а является результатом особенностей работы данной системы

Кстати, для поддержания нормального температурного баланса для двигателя важно не давление, а нормальная циркуляция ОЖ по системе

Так вот, охлаждающая жидкость в системе нагревается. От нагрева происходит расширение, уровень жидкости в системе поднимается. С учетом того, что жидкостная система является закрытой, не трудно догадаться, что с нагревом ДВС и самой жидкости антифриз/тосол сильно расширяется и увеличивается в объеме (до 20%). В результате образуется давление внутри.

Более того, герметичность и давление в системе позволяет повысить температуру кипения охлаждающей жидкости. Простыми словами, если при атмосферном давлении ОЖ или вода закипит при 100 градусах по Цельсию, то с учетом повышенного давления точка кипения сдвигается в большую сторону.

Например, давление в 1.5 атмосферы означает, что ОЖ закипит при 110 градусах, увеличение давления еще на 0.5 атм. отодвинет точку кипения еще на 10 градусов и т.д. Если добавить, что в современных антифризах пакет присадок позволяет улучшить также свойства самой жидкости, температурой кипения нередко является отметка около 130-140 градусов при нужном давлении. Это позволяет увеличить температуру срабатывания термостата, делая моторы более «горячими», производительными и одновременно экологичными.

Сейчас читают

Интернет в авто и не только: особенности технологии…

Покрытие автомобиля керамикой: что нужно знать

Идем далее. На разных двигателях рабочее давление внутри системы охлаждения может отличаться от 1.2 до 2.0 атм. или даже больше (другими словами, от 1.2 до 2.0 Бар). Данный показатель зависит от конструктивных особенностей ДВС, свойств самой ОЖ, температуры термостатирования и т.д. При этом давление создает сама жидкость при нагреве в замкнутом контуре.

При этом избытки давления сбрасывает в атмосферу специальный клапан, который находится в крышке расширительного бачка

Обратите внимание, важно понимать, что от данного клапана и общей герметичности самой системы напрямую зависит ее работоспособность и эффективность охлаждения мотора

Простыми словами, если система герметична, клапан контролирует давление внутри системы, не допуская образования избыточного давления, что и препятствует разрыву патрубков, радиатора или самого расширительного бачка и т.п.

Еще одной функцией крышки бачка является выравнивание давления после того, как двигатель заглушен и ОЖ начинает остывать. Уровень остывающей ОЖ понижается, во время остывания в закрытой системе неизбежно образуется разрежение. Вполне очевидно, что это также приведет к проблемам. Чтобы выровнять давление, клапан в крышке расширительного бачка открывается, через него происходит забор наружного воздуха.

Зачем создаётся внутреннее давление

Разобравшись с давлением в системе охлаждения двигателя, многое станет понятным и очевидным.

Есть пример старых автомобилей. В них жидкость непрерывно циркулировала в моторе, нагревалась, забирая избыточное тепло, а затем охлаждалась в радиаторе за счёт встречного потока воздуха и воздуха от вентилятора, работающего принудительно.

Тогда в радиатор заливали обычную воду, и машина спокойно ехала. Но только часто было так, что водитель вынужденно останавливался посреди дороги, поскольку из-под капота начинал валить густой белый пар. Мотор попросту закипал, и вода начинала кипеть и активно испаряться. Именно это провоцировало появление густого белого дыма (пара).

Чтобы продолжить путь, приходилось остужать ДВС, заливать новую холодную воду и ехать. На то время такое понятие как закипание двигателя было знакомо практически каждому автовладельцу.

Скоро вы поймёте, зачем в системе охлаждения современного двигателя требуется давление. Причина закипания старых ДВС предельно простая. Вода в нормальных условиях при обычном атмосферном давлении кипит, когда температура достигнет 100 градусов Цельсия. Циркулируя по кругу, при большой нагрузке на мотор вода не успевает остыть, а потому кипит.

У современных антифризов, заливаемых в авто, температура кипения повысилась до 105-115 градусов Цельсия.

Теперь вспомните школьный курс физики, и сразу станет ясно, для чего в действительности нужно создавать давление в системе охлаждения. По мере роста давления растёт и температура закипания соответствующей жидкости.

Это существенно защищает моторы от эффекта закипания. Большинство двигателей в нормальных условиях нагреваются при работе до температуры 90-95 градусов Цельсия. Используя обычную воду и без давления внутри системы, буквально при небольшой перегрузке мотор закипал бы. А поскольку заливается антифриз, плюс температура кипения увеличилась за счёт создаваемого давления, то порог кипения отодвигается до отметки около 110-120 градусов Цельсия. Это позволяет даже при сильных нагрузках на ДВС исключать возникновение проблем.

А чтобы создать должный уровень давления в самой системе, разрабатывать какие-то особые технологии не пришлось. Для этого применяются замкнутые системы охлаждения. Жидкость в них постепенно нагревается по мере работы двигателя, образуется пар, и он создаёт то самое давление.

Крышка позволяет сбрасывать или нагнетать давление по мере необходимости

Это компактное, но очень полезное и важное устройство, работающее на благо системы охлаждения и всего двигателя

Роль клапанной крышки

Далеко не все понимают, насколько важную роль играет с виду обычная крышка, которой закрывается расширительный бачок для заливки жидкости охлаждения.

На самом деле это сложное устройство. Современные крышки оснащаются сразу двумя клапанами. Это выпускной (паровой) и впускной. Также их называют перепускным и атмосферным соответственно.

Фактически это специальный клапан, который отвечает за давление внутри рассматриваемой системы. Когда растёт внутренняя температура по мере нагрева двигателя, параллельно повышается и давление. Если в какой-то момент не сбросить лишнее, тогда герметичность будет под угрозой. Элементы может попросту разорвать изнутри. Обычно всё начинается с повреждения самых уязвимых элементов в виде уплотнителей и сальников. Не исключается и разрыв самого расширительного бачка, шлангов и патрубков.

Клапанная крышка непосредственно на расширительном бачке способствует выводу избыточного давления и его нагнетанию по мере необходимости.

Каждый клапан имеет определённый порог срабатывания. Его механизм выполнен так, что при достижении того или иного значения он открывается или закрывается. Тем самым сбрасывается лишнее давление либо всасывается атмосферный воздух.

При длительной стоянке двигатель остывает, жидкость охлаждается, из-за чего внутри образуется разряженная атмосфера. Это говорит о недостаточном давлении внутри. Чтобы его компенсировать, клапанная крышка открывается и происходит всасывание воздуха. Тем самым давление нормализуется.
