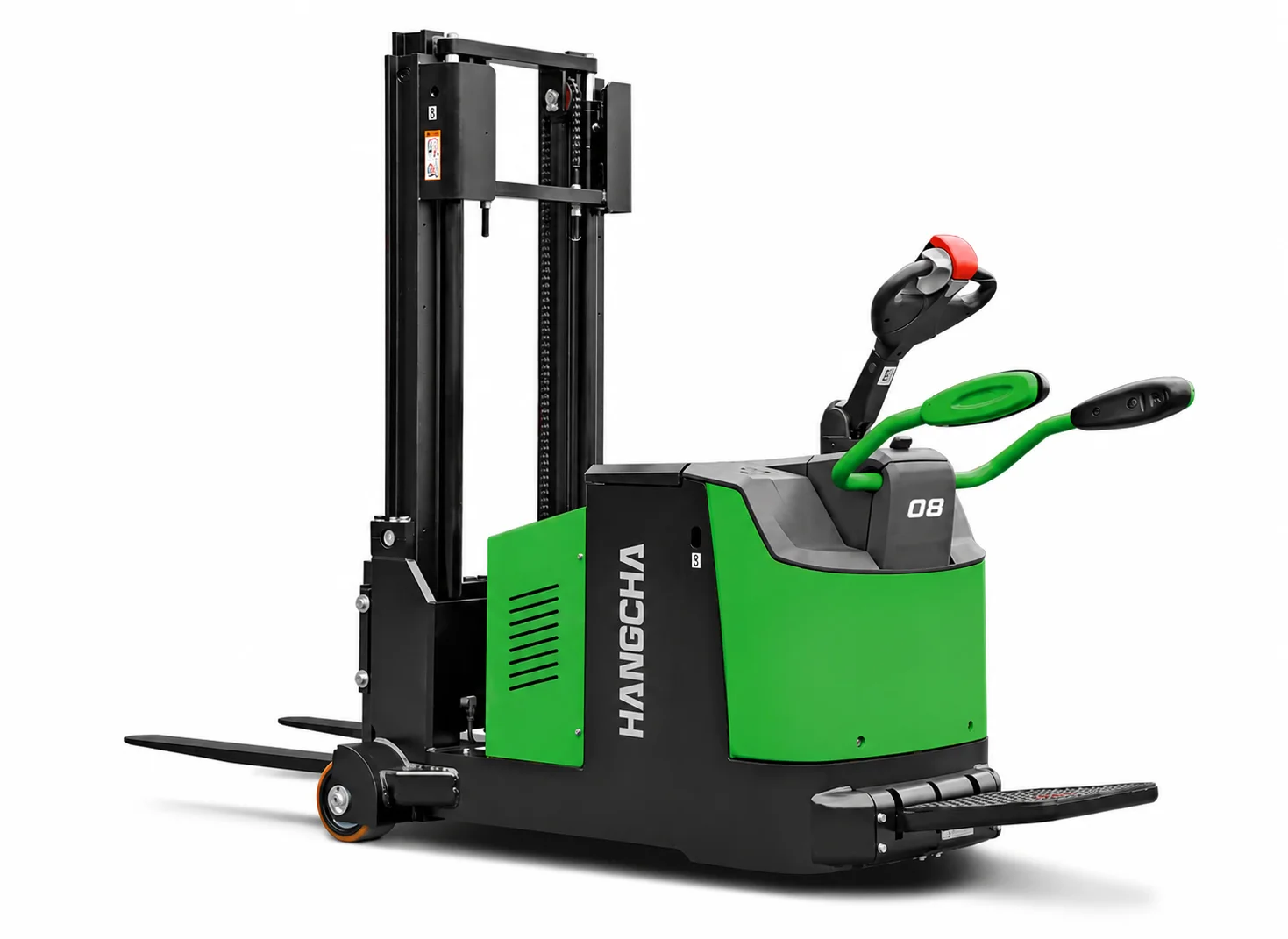

Электрические штабелёры представляют собой складскую технику, предназначенную для подъёма, перемещения и укладки грузов на поддонах или паллетах. В отличие от гидравлических аналогов, они оснащены электродвигателем и аккумуляторной батареей, что обеспечивает высокую маневренность и снижение физической нагрузки на оператора. Электрический штабелер часто применяется в узкопроходных стеллажных системах, где важна точность позиционирования и минимальный радиус разворота. Такое оборудование востребовано на складах, в логистических центрах и на производственных участках. Современные модели комплектуются контроллерами, датчиками нагрузки и системами контроля устойчивости, что делает их безопасными и производительными.
Устройство и принцип работы
Электрический штабелёр включает несколько ключевых узлов. Основой служит рама с колёсами, на которой смонтирована мачта. Мачта может быть односекционной, двухсекционной или трёхсекционной, что определяет максимальную высоту подъёма. По мачте перемещается каретка с вилами. Подъём осуществляется за счёт гидроцилиндра, приводимого в действие насосом. Насос, в свою очередь, работает от электродвигателя. Питание обеспечивает тяговая аккумуляторная батарея (АКБ). Управление производится через контроллер, который регулирует скорость, ускорение и торможение. Также имеется редуктор, передающий крутящий момент на ведущие колёса. Тормозная система включает сервисный и стояночный тормоза. Для безопасности предусмотрены ограничитель грузоподъёмности, датчик нагрузки и система контроля устойчивости. В гидравлической системе используются гидрораспределитель, дроссель, клапаны и уплотнения. Цепная передача требует регулярной смазки и контроля натяжения. Электроника включает инвертор, преобразователь частоты и рекуперативное торможение, возвращающее энергию в АКБ.
Классификация электрических штабелёров
По конструкции и функциональным возможностям выделяют несколько типов оборудования. Ниже приведены основные категории, которые встречаются на современных складах.
- Самоходные модели: оператор идёт рядом или стоит на платформе, управляя техникой через джойстик или рукоятку.
- Ведомые (несамоходные): перемещаются оператором вручную, электропривод используется только для подъёма вил.
- С поводком: управляются через выносной пульт или рукоятку, что удобно в стеснённых условиях.
- С платформой: имеют площадку для оператора, снижающую утомляемость при длительных циклах.
- Узкопроходные: предназначены для работы в стеллажах с минимальной шириной прохода.
- С выдвижной мачтой: позволяют штабелировать грузы на большой высоте без потери устойчивости.
- С наклоняемой мачтой: облегчают захват груза и его укладку, особенно на неровных полах.
- С боковым сдвигом вил: обеспечивают точное позиционирование паллет в стеллажной ячейке.
- С аутригерами: выдвижные опоры для повышения устойчивости при подъёме на высоту.
- С литий-ионной АКБ: быстро заряжаются, не требуют обслуживания, имеют высокий КПД.
- Со свинцово-кислотной АКБ: классический вариант, требует доливки воды и контроля электролита.
- С гелевой АКБ: необслуживаемые, устойчивы к глубокому разряду, но чувствительны к температуре.
Ключевые узлы и системы
Надёжность и производительность электрического штабелёра зависят от согласованной работы всех компонентов. Ниже перечислены основные системы, которые требуют внимания при эксплуатации.
- Тяговая аккумуляторная батарея (АКБ) — источник питания, определяющий ресурс и время работы.
- Зарядное устройство — может быть встроенным или внешним, с функцией балансировки и термоконтроля.
- Электродвигатель — преобразует электрическую энергию в механическую, бывает постоянного или переменного тока.
- Контроллер — управляет скоростью, ускорением и торможением, обеспечивая плавность хода.
- Редуктор — передаёт крутящий момент на ведущие колёса, снижая обороты и увеличивая тягу.
- Гидроцилиндр — создаёт усилие для подъёма каретки с вилами.
- Насос — подаёт рабочую жидкость в гидросистему под давлением.
- Мачта — направляющая для каретки, определяет высоту подъёма и остаточную грузоподъёмность.
- Каретка с вилами — рабочий орган для захвата паллет и поддонов.
- Цепная передача — связывает каретку с гидроцилиндром, требует контроля натяжения.
- Тормозная система — включает сервисный, стояночный и аварийный тормоза.
- Система контроля устойчивости — автоматически ограничивает наклон мачты и скорость при подъёме.
- Датчик нагрузки — предотвращает перегрузку и сигнализирует о превышении грузоподъёмности.
- Аутригеры — выдвижные опоры, повышающие устойчивость при работе на высоте.
- Полиуретановые колёса и бандажи — обеспечивают плавность хода и износостойкость.
Сферы применения
Электрические штабелёры используются в различных отраслях. Их можно встретить на складах класса А, В, С, в торговых распределительных центрах, на пищевых производствах, в фармацевтике, в холодных камерах, в цехах машиностроения. Они незаменимы при разгрузке фур, при комплектации заказов, при перемещении грузов между стеллажными секциями. Также применяются для работы с таможенными грузами, в портах, на железнодорожных терминалах. Благодаря электрическому приводу они не выделяют выхлопных газов, что позволяет использовать их в закрытых помещениях. В пищевой промышленности важна гигиеничность: такие модели легко моются и не загрязняют продукцию. В фармацевтике ценится точность позиционирования и отсутствие вибраций. На холодных складах применяются морозостойкие исполнения с подогревом АКБ и специальными смазками.
Преимущества и ограничения
Электрические штабелёры обладают рядом достоинств, но имеют и некоторые ограничения. Их стоит учитывать при выборе техники для конкретного склада.
- Экологичность: отсутствие выхлопных газов и минимальные выбросы.
- Низкий уровень шума, что важно в помещениях с персоналом.
- Высокая энергоэффективность, особенно при использовании рекуперации.
- Простота управления благодаря джойстику, рукоятке или педалям.
- Возможность точного позиционирования вил и плавного хода.
- Снижение физической нагрузки на оператора по сравнению с ручными тележками.
- Меньшие затраты на обслуживание по сравнению с двигателями внутреннего сгорания.
- Зависимость от заряда АКБ и необходимость зарядной инфраструктуры.
- Ограниченная грузоподъёмность у некоторых узкопроходных моделей.
- Чувствительность к неровностям пола и качеству покрытия.
- Требуется обучение оператора и соблюдение правил безопасности.
- Капитальные вложения выше, чем у гидравлических аналогов.
- Ограниченный ресурс АКБ при интенсивной эксплуатации и глубоких разрядах.
Техническое обслуживание и диагностика
Регулярное ТО включает проверку гидравлической системы, состояния мачты и цепей, уровня электролита (для свинцовых АКБ), работы тормозов, рулевого управления, освещения и звукового сигнала. Диагностика электроники проводится с помощью специального сканера или диагностического разъёма. Важно следить за натяжением цепи, износом шин и бандажей. Для литий-ионных батарей проверяют систему управления батареей (BMS), балансировку ячеек и термоконтроль. Моточасы фиксируются в бортовом журнале. При появлении ошибок на дисплее оператор должен сообщить механику. Плановое ТО проводится каждые 250, 500 и 1000 моточасов. В гидравлике проверяют давление, состояние уплотнений и клапанов. Электрика включает проверку контакторов, реле, предохранителей и кабелей. Также выполняется калибровка датчиков и обновление прошивки контроллера.
Безопасность при работе
Оператор должен пройти обучение и получить удостоверение. Перед началом смены проводится ежедневный осмотр. Запрещается превышать грузоподъёмность, указанную на табличке. Нельзя поднимать груз с людьми на вилах. При движении задним ходом необходимо убедиться в отсутствии препятствий. Скорость снижается в местах скопления людей. Используются проблесковый маячок, зеркала, освещение и звуковой сигнал. При потере устойчивости следует опустить груз. Аварийный останов активируется кнопкой-грибком. Система контроля устойчивости автоматически ограничивает наклон мачты и вылет. Также важно соблюдать правила пожарной безопасности при зарядке АКБ, обеспечивать вентиляцию помещения и использовать средства индивидуальной защиты. В зоне работы штабелёра не должны находиться посторонние.
Тенденции и перспективы
Современный рынок складской техники движется в сторону автоматизации. Появляются штабелёры с автопилотом, системы навигации, роботизированные платформы. Литий-ионные технологии вытесняют свинцово-кислотные. Внедряется opportunity charging — зарядка в перерывах, позволяющая отказаться от сменных батарей. Улучшается эргономика кабин и пультов. Используются телеметрия и удалённый мониторинг, позволяющие отслеживать моточасы, ошибки и состояние АКБ. Растёт популярность гибких схем использования техники. Прогнозируется рост доли электрических моделей в общем парке складской техники. Также развиваются системы предиктивной диагностики, которые предупреждают поломки до их возникновения. Это снижает простои и повышает общую эффективность логистических операций.
